电子显微镜及其附属设备的结构基本原理第一部分1

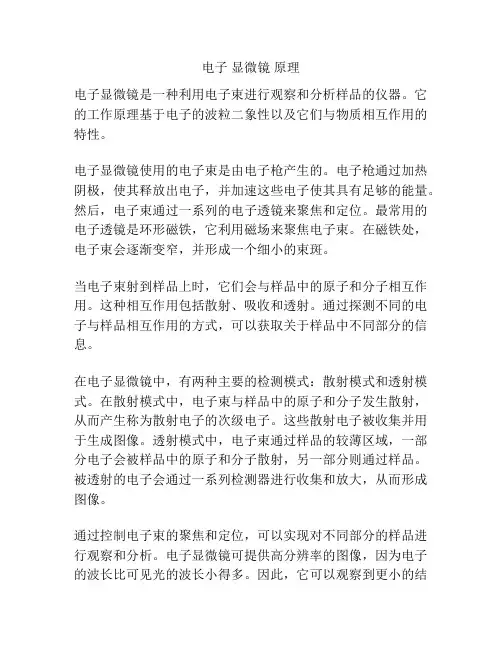

电子 显微镜 原理
电子显微镜原理
电子显微镜是一种利用电子束进行观察和分析样品的仪器。
它的工作原理基于电子的波粒二象性以及它们与物质相互作用的特性。
电子显微镜使用的电子束是由电子枪产生的。
电子枪通过加热阴极,使其释放出电子,并加速这些电子使其具有足够的能量。
然后,电子束通过一系列的电子透镜来聚焦和定位。
最常用的电子透镜是环形磁铁,它利用磁场来聚焦电子束。
在磁铁处,电子束会逐渐变窄,并形成一个细小的束斑。
当电子束射到样品上时,它们会与样品中的原子和分子相互作用。
这种相互作用包括散射、吸收和透射。
通过探测不同的电子与样品相互作用的方式,可以获取关于样品中不同部分的信息。
在电子显微镜中,有两种主要的检测模式:散射模式和透射模式。
在散射模式中,电子束与样品中的原子和分子发生散射,从而产生称为散射电子的次级电子。
这些散射电子被收集并用于生成图像。
透射模式中,电子束通过样品的较薄区域,一部分电子会被样品中的原子和分子散射,另一部分则通过样品。
被透射的电子会通过一系列检测器进行收集和放大,从而形成图像。
通过控制电子束的聚焦和定位,可以实现对不同部分的样品进行观察和分析。
电子显微镜可提供高分辨率的图像,因为电子的波长比可见光的波长小得多。
因此,它可以观察到更小的结
构和更详细的样品特征。
总之,电子显微镜的原理基于利用电子束与样品相互作用并收集和放大透射或散射电子的方式来观察和分析样品。
这样的原理使得电子显微镜在科学研究和工业应用中具有广泛的应用前景。
课件--第二章 电子显微镜
第二章 电子显微镜(Electron Microcope)第一节 电子显微镜的基本构造和原理一、概述:电子具有波动性。
电子束在电场或磁场的作用下,可发生会聚、发散、反射、折射和偏转。
* 电镜:用电子束代替光束照射样品,而获得高分辨率的成像。
二、电子显微镜(电镜)的物理学基础(一)光学显微镜(光镜)的局限性:光镜可观察许多肉眼看不见的微小物体,但也有其局限性。
例如病毒就看不到。
* 原因:不是放大倍数的问题,而是分辨率不够。
1、分辨率:指显微镜或人眼在明视距离刚好能分辨的两质点的最小距离。
人眼的分辨率约为0.1毫米(人眼最小可分辨角约为1’)。
* 光镜分辨率不高原因:是光线衍射的影响。
质点成像时,不是形成理想的像点,而是形成一个像斑(Airy 斑)。
当两个像斑太靠近时就会分辨不清。
2、阿贝公式: 根据瑞利判据,推得分辨率(即最小可分辨距离): 其中: Z ——最小分辨距离λ ——波长n ——透镜周围的折射率u ——透镜对物点张角的一半,nsinu 称为数值孔径,用 N.A. 表示3、提高分辨率的方法:①提高N.A.数。
如油浸物镜,N.A.数可从小于1提高至1.5~1.6,但很有限。
②用波长更短的光线。
而可见光波长有限,唯有寻找比可见光波长更短的光线才能解决这个问题。
4、电子的波长:比可见光波长更短的有:1)紫外线 —— 会被物体强烈的吸收;2)X 射线 —— 无法使其会聚;3)电子波 ——根据德布罗意物质波的假设,即电子具有微粒性,也具有波动性。
电子波长 λ=h/mv 电子运动速度与其加速电压U(伏特)有关.h —— Plank 常数m —— 电子质量v ——电子速度由公式计算知电子束 :约0.1~10A0。
而可见光 :4000~8000A0。
所以,使用电子束可大大提高分辨率。
(二) 电子透镜:..61.0sin 61.0A N u n Z λλ==电子可以凭借轴对称的非均匀电场、磁场的力,使其会聚或发散,从而达到成象的目的。
材料现代研究方法:透射电子显微镜工作原理及构造
图9-7 透射电镜成像系统的两种基本操作 (a)将衍射谱投影到荧光屏 (b)将显微像投影到荧光屏
三、选区电子衍射
图8 在物镜像平面上插入选区光栏实现选区衍射的示意图
选区衍射操作步骤
②柱体近似,即在计算样品下表面衍射波强度时,假设将样品分割 为贯穿上下表面的一个个小柱体(直径约2nm),而且相邻柱体中的 电子波互不干扰。
的厚度以控制在约100~200nm为宜。 (2)所制得的样品还必须具有代表性以真实反映所分析材料的某些
特征。因此,样品制备时不可影响这些特征,如已产生影响则必须知 道影响的方式和程度。
一、间接样品(复型)的制备
对复型材料的主要要求: ①复型材料本身必须是“无结构”或非晶态的; ②有足够的强度和刚度,良好的导电、导热和耐电子束轰击性能。 ③复型材料的分子尺寸应尽量小,以利于提高复型的分辨率,更深入
质厚衬度原理
由于质厚衬度来源于入射电子与试样物质发生 相互作用而引起的吸收与散射。由于试样很薄, 吸收很少。衬度主要取决于散射电子(吸收主要 取于厚度,也可归于厚度),当散射角大于物镜 的孔径角α时,它不能参与成像而相应地变暗.这种 电子越多,其像越暗.或者说,散射本领大,透射电子 少的部分所形成的像要暗些,反之则亮些。
成像电子在电磁透镜磁场中沿螺旋线轨迹运动,而可见光是以折线形 式穿过玻璃透镜。因此,电磁透镜成像时有一附加的旋转角度,称为 磁转角。物与像的相对位向对实像为180,对虚像为。
(3)电磁透镜的分辨本领
r0
A3
/
4C
1/ s
4
(3)
式中:A——常数;——照明电子束波长;Cs——透镜球差系数。 r0的典型值约为0.25~0.3nm,高分辨条件下,r0可达约0.15nm。
透射电子显微镜原理及结构课件
观察与记录系统
荧光屏
将投影镜输出的像投影在荧光屏 上,便于观察。
摄像机
将荧光屏上的图像拍摄下来,记录 并传输至计算机进行后续处理。
图像处理软件
对摄像机拍摄的图像进行数字化处 理,如调整亮度、对比度、色彩平 衡等,以便更好地观察和分析样品 结构。
04
透射电子显微镜的操作 与维护
透射电镜的操作步骤
衍射是指波遇到障碍物或孔洞时,会沿着障碍物边缘弯曲传播的现象。 在透射电子显微镜中,电子波的衍射使得电子能够散射并形成明暗相间 的斑点或条纹。
电子的干涉与衍射
当电子通过透镜系统时,会受到电场和磁场的作用,从而改 变它们的波函数。透镜系统的设计使得电子在到达样品时具 有相同的相位,从而形成干涉现象。干涉使得电子在样品上 散射并重新聚焦,形成明暗相间的图像。
放置样品
将需要观察的样品放置在电镜 的样品台上,确保样品稳定不 动。
调节亮度与对比度
根据观察的需要,适当调节电 镜的亮度与对比度旋钮,使图 像更加清晰。
打开电源
首先打开透射电镜的电源开关, 确保电源正常。
调整焦距
通过调节焦距旋钮,使电镜的 物镜逐渐接近样品,直到清晰 看到样品的图像。
观察与记录
观察并记录样品的图像,可以 通过电镜的摄像系统或记录仪 进行记录。
衍射是指电子在遇到样品时,会沿着样品的晶格结构散射。 散射的角度取决于样品的晶格常数和电子的波长。通过测量 衍射斑点的位置和强度,可以获得样品的晶体结构和相信息 。
透射电镜成像原理
透射电镜的成像原理是将电子束通过 样品,然后使用透镜系统将散射的电 子聚焦并成像在荧光屏幕上。由于电 子的波长比可见光的波长要短得多, 因此透射电镜能够获得比光学显微镜 更高的分辨率。
电子显微镜原理教学课件
样品吸收电子,导致不同区域 呈现不同亮度。
透射
部分电子穿过样品,形成透射 图像。
扫描电镜成像
逐点扫描样品表面,形成高分 辨率图像。
电子显微镜的分辨率
01
02
03
理论分辨率
受电子波长和物镜的NA 值影响。
实际分辨率
受到多种因素影响,如样 品厚度、结晶度和电子束 能量等。
提高分辨率的方法
采用更高能量的电子束、 提高物镜的NA值和使用 更短的波长。
电子显微镜原理教学课 件
目 录
• 电子显微镜简介 • 电子显微镜工作原理 • 电子显微镜样品制备技术 • 电子显微镜图像分析 • 电子显微镜操作与维护 • 电子显微镜未来发展趋势
01
电子显微镜简介
电子显微镜的发展历程
1926年
德国物理学家Max Knoll和Ernst Ruska发 明了第一台电子显微镜
放置样品
将需要观察的样品放置在载物 台上,并调整样品的位置和角 度。
观察
观察并记录样品的形态、结构 等特征。
电子显微镜的常见故障及排除方法
图像模糊
可能是由于焦距调节不当或样品表面 不平整导致,需要重新调整焦距或处 理样品表面。
图像扭曲或变形
可能是由于电子束倾斜或样品放置不 正确引起,需要检查电子束的路径和 样品放置情况。
无法聚焦
可能是由于样品太厚或焦距调节不当 导致,需要减小样品厚度或重新调整 焦距。
光源异常
可能是由于灯泡损坏或电源故障导致 ,需要更换灯泡或检查电源连接。
电子显微镜的日常维护与保养
清洁镜头
定期用干燥的镜头纸或镜头布擦拭镜头表面 ,保持镜头清洁。
定期校准
根据需要,定期对电子显微镜进行校准,以 确保观察结果的准确性。
透射电子显微镜的工作原理及标本制课件-文档资料
固定方法—戊二醛-锇酸双固定
双固定法:指用戊二醛对样品前固定,漂洗后使用锇酸对样品 进行后固定,这种使用两种化学试剂分别前后对样品进行固定 的方法称为双固定法。 先用2.5%戊二醛固定2h以上。 缓冲液多次清洗(pH7.4 0.2mol/L磷酸缓冲液洗三次,15min/ 次)。
1%锇酸固定2h。
3脱水
透射电镜的结构 透射电镜主要由电子光学系统、 真空系统和供电系统三部分组成。其 中电子光学系统通常称为镜筒,是透 射电子显微镜的核心,它又可以分为 照明系统、成像系统和观察记录系统。
TEM
电子光学系统(镜筒) 供电系统 真空系统
照明部分
成像放大部分
显像部分
电子枪:TEM电子源
物镜、中间镜、投影 镜
理想固定剂
1)渗透力强,穿透速度快,能迅速达到组织块的各部 位,立即杀死细胞,以尽量减小死后变化 2)稳定细胞成分和结构,以保证后续的各种处理中物 质不溶解、不丢失 3)对细胞超微结构没有损伤,保证电镜图像的真实性 4)能保存一定的酶活性,以供细胞化学的测定 5)最好提供一定的反差 ,并有防腐作用
切片操作步骤: 装块→装刀→对刀→加水→切片→捞片
切片厚度的判断
颜色 暗灰色 铅灰色 银灰或银白 米黄、金黄 紫色(蓝) 厚度(Å) <400Å 400~500 500~700 700~1000 1000以上 切片 厚度 太薄 较薄 适中 较厚 不能用 分辨 率 高 高 好 低 反差 小 小 好 好
常用固定剂
1)锇酸(OsO4)
优点: ⑴ 几乎和细胞内所有成分发生化学结合 ⑵ 对氮具有较强亲和力,对含有蛋白质的细胞结构固定作用良 好 ⑶ 可保存脂肪,形成脂肪-锇复合物 ⑷ Z=76,增加膜的反差 ⑸ 对磷脂蛋白、核蛋白保护很好 锇酸缺点: ⑴ 不能固定糖元、碳水化合物、核酸,对微管固 定效果差 ⑵ 酶的钝化剂,不能用于细胞化学研究 ⑶ 分子量大,渗透能力差,要求组织块小 ⑷ 固定时间不宜过长 ⑸ 可与乙醇、醛类氧化还原反应生成沉积
扫描电子显微镜基本原理和应用
扫描电子显微镜的基本原理和结构下图为扫描电子显微镜的原理结构示意图。
由三极电子枪发出的电子束经栅极静电聚焦后成为直径为50mm的电光源。
在2-30KV的加速电压下,经过2-3个电磁透镜所组成的电子光学系统,电子束会聚成孔径角较小,束斑为5-10m m的电子束,并在试样表面聚焦。
末级透镜上边装有扫描线圈,在它的作用下,电子束在试样表面扫描。
高能电子束与样品物质相互作用产生二次电子,背反射电子,X射线等信号。
这些信号分别被不同的接收器接收,经放大后用来调制荧光屏的亮度。
由于经过扫描线圈上的电流与显象管相应偏转线圈上的电流同步,因此,试样表面任意点发射的信号与显象管荧光屏上相应的亮点一一对应。
也就是说,电子束打到试样上一点时,在荧光屏上就有一亮点与之对应,其亮度与激发后的电子能量成正比。
换言之,扫描电镜是采用逐点成像的图像分解法进行的。
光点成像的顺序是从左上方开始到右下方,直到最後一行右下方的像元扫描完毕就算完成一帧图像。
这种扫描方式叫做光栅扫描。
扫描电镜由电子光学系统,信号收集及显示系统,真空系统及电源系统组成。
1 电子光学系统电子光学系统由电子枪,电磁透镜,扫描线圈和样品室等部件组成。
其作用是用来获得扫描电子束,作为产生物理信号的激发源。
为了获得较高的信号强度和图像分辨率,扫描电子束应具有较高的亮度和尽可能小的束斑直径。
<1>电子枪:其作用是利用阴极与阳极灯丝间的高压产生高能量的电子束。
目前大多数扫描电镜采用热阴极电子枪。
其优点是灯丝价格较便宜,对真空度要求不高,缺点是钨丝热电子发射效率低,发射源直径较大,即使经过二级或三级聚光镜,在样品表面上的电子束斑直径也在5-7nm,因此仪器分辨率受到限制。
现在,高等级扫描电镜采用六硼化镧(LaB6)或场发射电子枪,使二次电子像的分辨率达到2nm。
但这种电子枪要求很高的真空度。
扫描电子显微镜的原理和结构示意图<2>电磁透镜其作用主要是把电子枪的束斑逐渐缩小,是原来直径约为50m m的束斑缩小成一个只有数nm的细小束斑。
透射电子显微镜原理及结构
3.2 透射电镜主要性能指标
(1)分辨率 是透射电镜的最主要的性能指标,它反应了电镜显示亚
显微组织、结构细节的能力。用两种指标表示: ❖点分辨率:表示电镜所能分辨的两个点之间的最小距离。 ❖线分辨率:表示电镜所能分辨的两条线之间的最小距离。
在实际制作塑料-碳二级复型时,往往把第一、 二次的塑料复型弃去不要,以清洁表面。而萃取复 型则有意识的通过选择适当的侵蚀剂侵蚀试块表面, 形成浮雕,用复型膜把需要观察的相(一般是指第 二相)萃取下来。
3.3 透射电镜样品制备方法
3..3.1 间接样品的制备
3、复型像及复型衬度的改善
有些材料不能直接制成薄膜样品,往往采用复型技术 把材料表面复制下来,制成复型膜,在电镜上观察。这 种用复型膜形成的电子图象可称为复型像。
July 2021
2、Our destiny offers not only the cup of d of opportunity. (Richard Nixon, American President )命运给予我们的不是失望之酒,而是机会之杯。二〇二一年六月十七日2021年6月17日星期四
d L R K R
直到50年代,才随着电子显微镜的发展,把成像和 衍射有机地联系起来后,为物相分析和晶体结构分析研 究开拓了新的途径。
许多材料和粘土矿物中的晶粒只有几十微米大小,有 时甚至小到几百纳米,不能用X射线进行单个晶体的衍 射,但却可以用电子显微镜在放大几万倍的情况下,用 选区电子衍射和微束电子衍射来确定其物相或研究这些 微晶的晶体结构。
将待观察的试样按预定取向切割成薄片,再经机 械减薄抛光等过程预减薄至30~40um的薄膜。把薄 膜钻取或切取成尺寸为2.5~3mm的小片。装入离子 轰击减薄装置进行离子轰击减薄和离子抛光。
电镜技术
兰州大学基础医学 院医学实验中心电 镜室 王蓓 日期:2010.3
电子显微镜的基本理论 1,二十世纪三十年代在德国发明并生产了第一台电子显 微镜。 2,电子显微镜种类 透射式电子显微镜
扫描电子显微镜
超高压电子显微镜 分析电子显微镜
扫描隧道电子显微镜
原子间力电子显微镜
成像和反差(对比度,反衬度) 反差:样品的像与背景在亮度上的差 别。
1,弹性散射与反差(电子束和样品相 互作用产生像的反差
2,生物样品电子染色处理增加样品的 反差 3,调节物镜光阑改变像的反差 4,调节加速电压改变像的反差
热电子发射和电子枪
金属中的自由电子获得大于阳离子吸 引力的能量时,电子就能脱出表面。金属 中这种电子因受热而脱出表面的现象称 “热电子发射”。电镜中的照明源是电子 枪,电子枪中阴极(金属丝,即灯丝)的 热电子发射量又是亮度强弱的决定因素, 为了获得大量的热电子发射,因选用电子 脱出功小,熔点高的金属材料。目前电镜 中常用的灯丝是纯钨丝,或六硼化镧。
色差:当不同颜色(不同波长)的光线通过光学透镜
后,将在不同的点上聚焦,因而物点在高斯面上的像是 一个多色模糊斑,这种现象称为色差。再电磁透镜中, 由于(加速电压,激磁电流等)引起电子束波长的变化, 及电子束穿过样品时发生的波长变化,导致电子束通过 透镜后也不在聚焦成一点,而在像平面上形成一个弥散 圆斑,所以也存在色差。色差可以通过使电子加速电压 和透镜激磁电流高度稳定的方法而得到改善。电子束在 穿过样品后有些电子束变得比其它的电子束缓慢而引起 的色差可用速度过滤器来减少。
电子透镜的缺陷
电磁透镜只有在理想的状态下才能使带有样品信息的电子 束形成清晰而与物体的几何形状相似的图像——理想像。 理想成像的条件是 1、磁透镜的磁场分布是严格轴对称; 2、电子束在电磁透镜中满足旁轴条件; 3、电子的速度(电子波长)相同。 几何相差:由于旁轴条件满足不好即电磁透镜场中心 区和边缘区对电子束折射能力不同而致。这时从物面上一 点发出的不同射线不一定全部会聚在共同的焦点,或者物 面上的各点并不按比列成像于同一平面内。结果物像模糊 不清,或着与原物的几何形状不完全相似,这种现象称为 “几何像差”。 几何像差包括球面像差和像的畸变。
扫描电子显微镜的结构原理
实验一扫描电子显微镜的结构原理及图像衬度观察一、实验目的1.了解扫描电镜的基本结构和工作原理。
2.通过实际样品观察与分析,明确扫描电镜的用途。
二、基本结构与工作原理简介扫描电镜利用细聚电子束在样品表面逐点扫描,与样品相互作用产生各种物理信号,这些信号经检测器接收、放大并转换成调制信号,最后在荧光屏上显示反映样品表面各种特征的图像扫描电镜具有景深大、图像立体感强、放大倍数范围大且连续可调、分辨率高、样品室空间大且样品制备简单等特点,是进行样品表面研究的有效工具。
扫描电镜所需的加速电压比透射电镜要低得多,一般约在1~30kV,实验时可根据被分析样品的性质适当地选择,最常用的加速电压约在20kV左右。
扫描电镜的图像放大倍数在一定范围内(几十倍到几十万倍)可以实现连续调整。
放大倍数等于荧光屏上显示的图像横向长度与电子束在样品上横向扫描的实际长度之比。
扫描电镜的电子光学系统与透射电镜有所不同,其作用仅仅是为了提供扫描电子束,作为使样品产生各种物理信号的激发源。
扫描电镜最常使用的是二次电子信号和背散射电子信号,前者用于显示表面形貌衬度,后者用于显示原子序数衬度。
扫描电镜的基本结构可分为六大部分,电子光学系统、扫描系统、信号检测放大系统、图像显示和记录系统、真空系统和电源及控制系统。
图5-1是扫描电镜主机构造示意图。
试验时将根据实际设备具体介绍。
这一部分的实验内容可参照教材内容,并结合实验室现有的扫描电镜进行,在此不作详细介绍。
三、扫描电镜图像衬度观察1.样品制备扫描电镜的优点之一是样品制备简单,对于新鲜的金属断口样品不需要做任何处理,可直接进行观察。
但在有些情况下需对样品进行必要的处理。
(1) 样品表面附着有灰尘和油污,可用有机溶剂(乙醇或丙酮)在超声波清洗器中清洗。
(2) 样品表面锈蚀或严重氧化,采用化学清洗或电解的方法处理。
清洗时可能会失去一些表面形貌特征的细节,操作过程中应该注意。
(3) 对于不导电的样品,观察前需在表面喷镀一层导电金属或碳,镀膜厚度控制在5~10nm 为宜。
电子显微镜的结构与工作原理
也有EPMA装配了WDS,也装配了EDX,主要是为了分析效率的提高。
31
EPMA结构与工作原理
镜 筒 部 分
(1)镜筒部分:与扫描电子显微镜基本相同。 (2)样品室:也与SEM无分别。 (3)信号检测系统:EDS和WDS(前述)
扫面电子显微镜(JSM-35CF) 日本电子公司 分辨率:6nm
电子探针(JCXA-733) 日本电子公司
样品室中还安 置各种信号检测 器。
样品台还可以 带有多种附件, 如加热,冷却或 拉伸,可进行动 态观察。
14
2、信号检测、收集和图像显示系统 (1)信号检测器 ➢ 二次电子检测器, ➢ 背散射电子检测器 ➢ X射线检测器。
15
a.二次电子检测器
二次电子检测器及检测原理示意图
16
b.背散射电子检测器
第一聚光镜 一次像(交叉斑)
第二聚光镜 二次像(交叉斑)
物镜 三次像(束斑)
缩小了M1倍 缩小了M2倍
样品
缩小了M3倍
电磁透镜工作原理
9
(3)消像散器 当电子光学系统的磁场或电场的轴对称性被破
坏时,原来应该是圆的交叉点像变为细长的,荧光 屏上的图像好像流水一样,向一个方向模糊。
像散使图像模糊或重影,它直接影响仪器的分 辨率。
6、能进行动态观察
在扫描电子显微镜上安装不同类型的样品台,可 直接观察处于不同环境(加热、冷却、拉伸等) 中样品结构、形态的变化。
7、自动化程度高
自动控制系统:停水、停电具有安全装置。 图像调试方面:自动调焦、自动调节亮度、对比 度,自动照相,自动编录等。
目前性能良好的扫描电子显微镜,整个调试系 统实行微机控制,提高了图像质量。
试样
扫描系统示意图
6.第四章电子显微结构和原理(TEM)
电子透镜根据其结构又可分为三种类型:即 开启式磁透镜、屏蔽式磁透镜 和带极靴的强磁 透镜。 开启式磁透镜:这种透镜是由无铁壳的薄 线圈通以电流构成,对电子 束的作用和一个薄的玻璃透 镜相似,现在不用了。 屏蔽式磁透镜:它
是在线圈外面加了铁壳, 内边留有空隙,铁壳用 软铁等导磁材料制成。
这种透镜对电子束的汇聚能力较弱,一般用作 电镜中的弱透镜。 带极靴的强磁透镜:这种透镜是在屏蔽 式磁透镜的空隙处加入极靴,可以使磁场更集 中,对电子束的汇聚能力更强。因此它是一种 强励磁透镜。极靴是 用高导磁材料做成的, 一般是用纯铁或铁钴 合金(钴含量为50% ~40%),极靴有上 下两个可以做成不一样的,以改变透镜对电子束 的汇聚性能。
四、真空系统
1、功能:保证镜筒内始终处于高真空,使照明
电子束不发生运动轨迹的改变,确保电子显微镜 的正常工作。
如果电镜的真空度不好会造成如下 问题的发生: 1、照明电子与空气分子发生踫撞改 变运动轨迹,产生空间放电,使高压加 不上或图像的衬度降低。 2、灯丝氧化烧断,缩短使用寿命。 3、引起栅极和阳极间空气分子电离, 发生极间放电,造成照明电子束不稳定, 图像质量下降。 4、造成样品污染和损伤加重。
1934年他们就把分辨率提到了50nm。
电子显微镜分为
透射电镜(Transmission Electron Microscope 简 称TEM)和扫描电镜(Scanning Electron Microscope 简称SEM)两大类。
日立H-800透射电镜
日立S-570扫描电镜
1939年德国生产出了第一台商品透射电子显 微镜。 1940年美国生产出了他们国家第一台透射电 子显微镜。 1941年日本的东升生产出了日本的第一台透 射电子显微镜。 1942年英国剑桥大学生产出了英国第一台透 射电子显微镜。 1965年英国剑桥大学生产出了世界上第一台 扫描电子显微镜,分辨率为50~100nm,放大倍数 只有几十倍到10000倍。
实验一扫描电子显微镜的结构及原理分析.(录像)docx
实验一扫描电子显微镜的结构及原理分析.(录像)docx实验一扫描电子显微镜的结构及原理分析1.概述扫描电子显微镜具有分辨率高,焦深大,放大倍数高、范围广、连续可调等特点;因此,自投产以来,得到了极为迅速的发展。
无论在冶金、化工、还是在生物、医学、地理、农业等各行业均有广泛的用途,在材料科学研究领域,扫描电镜已经被普遍应用于产品失效分析、金相组织分析、涂层组织和形貌分析,以及磨损面、腐蚀表面、氧化膜、沉积膜、多孔薄膜的表面形貌分析。
2.实验目的(1)了解扫描电子显微镜的基本结构和工作原理;(2)了解扫描电子显微镜的主要功能和用途;(3)熟悉扫描电子显微镜使用方法及操作步骤。
3.实验装置及材料(1)扫描电子显微镜(JSM-6390A型)1台;(2)超声清洗仪(SCQ-200)1台;(3)22Cr双相不锈钢样品、粉末、氧化膜、沉积膜、多孔薄膜等样品若干;(4)吹风机1只;(5)无水酒精、药棉若干。
4.实验原理扫描电镜的基本结构可分为电子光学系统、信号检测放大系统、图像显示及记录系统、真空系统和电源及控制系统五大部分。
扫描电子显微镜的工作原理是:由电子枪发射并经过聚焦的高能电子束在样品表面逐点扫描,激发样品产生各种物理信号,包括:二次电子、背散射电子、透射电子、俄歇电子、X射线等。
这些信号经检测器接收、放大,再转换成能在荧光屏上能够显示的图像信号或数字图像信号。
从而显示样品的形貌和成分。
扫描电子显微镜具有三大功能:(1)表面形貌分析扫描电镜下样品的表面形貌是通过其二次电子信号成像衬度而显示的。
在微观状态下,样品表面都是凹凸不平的,所以,样品上各点表面的法线与入射电子束间夹角也是不同的,其夹角越大,二次电子的产额越多,信号强度越大,图像亮度越强。
反之,二次电子的产额越少,信号强度越小,图像亮度越弱。
因此,根据图像衬度变化,便可以显示样品表面形貌。
(2)元素种类及分布定性分析样品表面元素种类及分布可通过接收样品表面背散射电子信号成像来实现。
透射电子显微镜结构及工作原理
Characteristics of the three sources operating at 100kV
W orking temperature (K) Currentdensity(A/m2)
Crossover Size (m) Brightness (A/m2sr) Energy spread (eV) Emission Current Stability (%/hr) Vacuum(Pa) Lifetime (hr)
The illumination system
Two different ways to use the illumination system
– form a parallel beam (used for TEM imaging and diffraction)
– form a convergent beam (used for STEM imaging, microanalysis, and microdiffraction)
• The second condenser lens (C2, often controlled via a knob which is labeled intensity) provides direct control of the spot size at the specimen, and direct control of the convergence angle.
• Two thermionic sources used in practice are tungsten and LaB6.
W filament
LaB6 crystal
10_电子显微镜及其附属设备的结构基本原理第一部分1课件
镜筒
RP
照相室 DP
数据采集系统
• 数据采集系统包括:CCD数据采集系统、 PHOTO采集系统;
高压及其电源系统
• 高压箱、高压电缆、高压瓷瓶、电子束发 射枪、电源等。
2.透射电子显微镜的基本工作原理
电子光学系统 的工作原理
LaB6灯丝在高电压 的作用下,产生一 束高能电子束。经 过透镜、物镜、消 像散等系统的调整, 形成一束近似平行 光的电子束,作用 于试样。电子束与 试样将发生各种各 样的作用。主要形 成透过电子、弹性 散射电子、非弹性 散射电子
电子显微镜及其附属设备 的结构、基本原理、 用途及其使用 方法
第一部分 透射式电子显微镜
1.透射式电
子显微镜外 形及其基本 组成:电子结光构学系统;
高压系统;数据采集系统 电子控制系统;真空系统 等五大部分。
真系统
• 真空系统的组成:机械泵、扩散泵、离子泵、 真空管道、循环水系统等
IP
电子枪
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
• 真空系统的组成:机械泵、扩散泵、离子泵、 真空管道、循环水系统等
IP
电子枪
镜筒
RP
照相室 DP
数据采集系统
• 数据采集系统包括:CCD数据采集系统、 PHOTO采集系统;
高压及其电源系统
• 高压箱、高压电缆、高压瓷瓶、电子束发 射枪、电源等。
电子控制系统
• 电源控制系统、电子束调整系统、电子光 路调整系统、电子成像控制系统、真空控 制系统、模式选择系统等。
2.透射电子显微镜的基本工作原理
电子光学系统产生一 束高能电子束。经 过透镜、物镜、消 像散等系统的调整, 形成一束近似平行 光的电子束,作用 于试样。电子束与 试样将发生各种各 样的作用。主要形 成透过电子、弹性 散射电子、非弹性 散射电子
