第12章 直流稳压电源的习题答案
电路与电子技术——电子技术基础智慧树知到答案章节测试2023年中国石油大学(华东)
第一章测试1.半导体的导电机理是当外部加电场时,载流子即()在电场的作用下定向移动,形成电流。
A:自由电子和空穴B:其他选项都不正确C:空穴D:自由电子答案:A2.当温度增加时,本征半导体中的自由电子和空穴的数量()。
A:增加B:不变C:其他选项都不正确D:减少答案:A3.PN结的主要特点是具有()。
A:单向导电性B:稳压作用C:电流放大作用D:其他选项都不正确答案:A4.普通二极管禁止工作在()。
A:反向击穿区B:死区C:反向截止区D:正向导通区答案:A5.若二极管为理想二极管,则该二极管导通时等效为开路。
()A:对B:错答案:B6.若二极管的导通电压为0.3V,当阳极与阴极之间的电压大于()V时,二极管导通。
A:0.7B:0C:0.5D:0.3答案:D7.图示二极管的工作状态是()。
A:截止B:导通C:反向击穿D:其他选项都不正确答案:B8.稳压管的稳压性能是利用PN结的()。
A:反向击穿特性B:反向截止特性C:正向导电特性D:单向导电特性答案:A9.要使三极管具有放大作用,发射结加()偏置电压,集电结加()偏置电压。
A:反向反向B:反向正向C:正向正向D:正向反向答案:D10.要使三极管具有开关作用,发射结加()偏置电压,集电结加()偏置电压。
A:正向反向B:反向反向C:反向正向D:正向正向答案:BD第二章测试1.如图所示的放大电路中,集电极电阻RC的作用是()。
A:调节ICQB:调节IBQC:防止输出信号交流对地短路,把放大了的电流转换成电压D:放大电流答案:C2.当输入电压为正弦信号时,如果NPN管共发射极放大电路发生饱和失真,则基极电流ic的波形将()。
A:双向削波B:不削波C:正半波削波D:负半波削波答案:C3.图示电路有正常电压放大的能力。
()A:错答案:A4.放大电路如右图所示,由于Rb1和 Rb2 阻值选取得不合适而产生了饱和失真,为了改善失真,正确的做法是()。
A: 适当增加Rb1,减小Rb2B:保持Rb2不变,适当减小Rb1C:适当增加Rb2,减小Rb1D:保持Rb1不变,适当增加Rb2答案:A5.若静态工作点选取过低,容易引起______失真。
第12章 直流稳压电源的习题答案

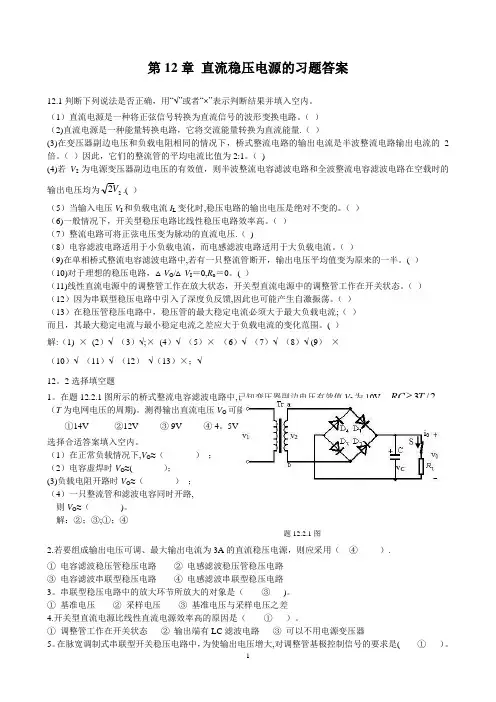

第12章 直流稳压电源的习题答案12.1判断下列说法是否正确,用“√”或者“×”表示判断结果并填入空内。
(1)直流电源是一种将正弦信号转换为直流信号的波形变换电路。
( ) (2)直流电源是一种能量转换电路,它将交流能量转换为直流能量.( )(3)在变压器副边电压和负载电阻相同的情况下,桥式整流电路的输出电流是半波整流电路输出电流的2倍。
( )因此,它们的整流管的平均电流比值为2:1。
( )(4)若V 2为电源变压器副边电压的有效值,则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22V .( )(5)当输入电压V I 和负载电流I L 变化时,稳压电路的输出电压是绝对不变的。
( ) (6)一般情况下,开关型稳压电路比线性稳压电路效率高。
( ) (7)整流电路可将正弦电压变为脉动的直流电压.( )(8)电容滤波电路适用于小负载电流,而电感滤波电路适用于大负载电流。
( )(9)在单相桥式整流电容滤波电路中,若有一只整流管断开,输出电压平均值变为原来的一半。
( ) (10)对于理想的稳压电路,△V O /△V I =0,R o =0。
( )(11)线性直流电源中的调整管工作在放大状态,开关型直流电源中的调整管工作在开关状态。
( ) (12)因为串联型稳压电路中引入了深度负反馈,因此也可能产生自激振荡。
( ) (13)在稳压管稳压电路中,稳压管的最大稳定电流必须大于最大负载电流;( ) 而且,其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。
( ) 解:(1) × (2)√ (3)√;× (4)√ (5)× (6)√ (7)√ (8)√ (9) × (10)√ (11)√ (12) √(13)×;√ 12。
2选择填空题1。
在题12.2.1图所示的桥式整流电容滤波电路中,已知变压器副边电压有效值V 2为10V ,2/3T RC (T 为电网电压的周期)。

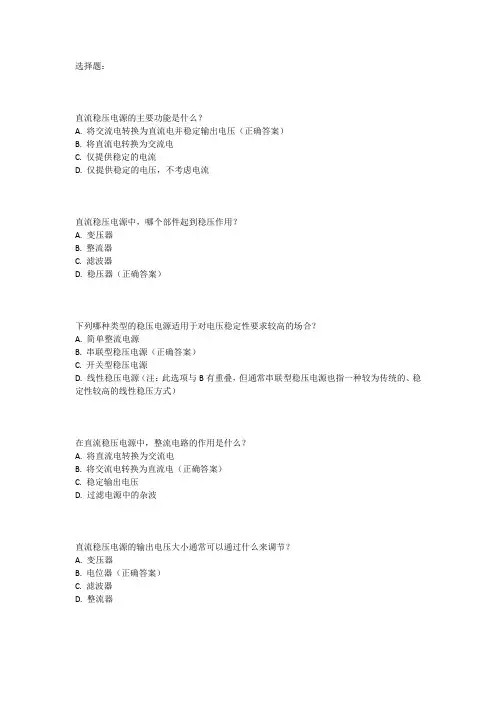

直流稳压电源题库
选择题:直流稳压电源的主要功能是什么?A. 将交流电转换为直流电并稳定输出电压(正确答案)B. 将直流电转换为交流电C. 仅提供稳定的电流D. 仅提供稳定的电压,不考虑电流直流稳压电源中,哪个部件起到稳压作用?A. 变压器B. 整流器C. 滤波器D. 稳压器(正确答案)下列哪种类型的稳压电源适用于对电压稳定性要求较高的场合?A. 简单整流电源B. 串联型稳压电源(正确答案)C. 开关型稳压电源D. 线性稳压电源(注:此选项与B有重叠,但通常串联型稳压电源也指一种较为传统的、稳定性较高的线性稳压方式)在直流稳压电源中,整流电路的作用是什么?A. 将直流电转换为交流电B. 将交流电转换为直流电(正确答案)C. 稳定输出电压D. 过滤电源中的杂波直流稳压电源的输出电压大小通常可以通过什么来调节?A. 变压器B. 电位器(正确答案)C. 滤波器D. 整流器下列哪个参数不是直流稳压电源的主要技术指标?A. 输出电压B. 输出电流C. 输出功率D. 输入电压的频率(正确答案)在使用直流稳压电源时,如果发现输出电压不稳定,可能的原因是什么?A. 稳压器故障(正确答案)B. 整流器效率过高C. 滤波器效果太好D. 变压器输出电压过高直流稳压电源相比简单整流电源的主要优势是什么?A. 输出电压更高B. 输出电流更大C. 输出电压更稳定(正确答案)D. 功耗更低在选择直流稳压电源时,除了考虑输出电压和电流外,还需要考虑哪个重要因素?A. 电源的效率(正确答案)B. 电源的重量C. 电源的外观D. 电源的噪音水平。
《电工学》习题库及答案12直流稳压电源
压管的 UDZ=9V,R=300Ω,RL=300Ω。正常
情况下,电路的输出电压 UO 为
。
A、9V B、12V C、24V D、28V
图 7-5
D4
U2
D3
R
D1 IR
+ ID
U1 C D2
+ IO
RL DZ
UO
-
5
14、上题中,若不慎将稳压管开路了,则电路的输出电压 UO 约为
。
A、9V B、12V C、24V D、28V
D ; B ;(2)B13、A 14、 B 15、 D 。16、 C
四.论述分析题
1、解:(1)因为 F 1 ,欲 A F 1,则 A 3 ; 3
而 A 1
Rt R1
,故振荡器起振的条件是: Rt
2R1
(2)当电压 UO 增大时,流过热敏电阻 Rt 的电流增大,温度上升,热敏电阻 Rt 的阻值减小, 使 Rt 2R1 ,即: A 3 , A F 1,满足幅值平衡条件。
8、产生低频正弦波一般可用 振荡电路,要求频率稳定度很高,则可用 振荡电路。
()
A、RC,LC B、LC,RC C、RC,石英晶体 D、LC,石英晶体
9、理想二极管在单相桥式整流、电阻性负载电路中,承受的最大反向电压为 。
A、小于 2U 2
B、等于 2U 2
C、大于 2U 2 且小于 2 2U 2 D、等于 2 2U 2
()
7、石英晶体振荡器在并联应用时是一个 Q 值很高的电感。( )
8、直流稳压电源是能量转换电路,是将交流能量转换成直流能量。( )
9、在输出电压平均值相同的情况下,单相半波整流电路和单相桥式整流电路中二极管的平
均电流相同。( )
《电工与电子技术》考试【 直流稳压电源】题目类型【填空题】难度【易】
课程【电子技术】章节【直流稳压电源】题目类型【填空题】难度【易】数目【18】
问题【1】删除修改
将交流电转换为直流电的过程称为_____。
答案:
整流
问题【2】删除修改
单相整流电路按其电路结构特点来分,有_____整流电路_____整流电路和_____整流电路。
答案:
半波;全波;桥式
1A
问题【18】删除修改
在整流电路中,负载和输出直流电压都相同的情况下,加在半波整流晶体二极管上的最大反向电压和加在每个全波整流晶体二极管上的最大反向电压一样。()
答案:
0
答案:
1;小
问题【9】删除修改
采用电感滤波时,电感必须与负载_____,它常用于_____的情况。
答案:
串联;负载电流较大
问题【10】删除修改
硅稳压二极管是一种具有作用的特殊晶体二极管,它可组成稳压电路。这种电路适用于对负载电流要求_____,对电压稳定度要求_____的场合。
答案:
稳压;较小;不高
问题【3】删除修改
把脉动直流电变成较为平稳的直流电的过程,称为_____。
答案:
滤波
问题【4】删除修改
常用的滤波电路有_____、_____和_____三种。
答案:
电容滤波;电感滤波;复式滤波
问题【5】删除修改
硅稳压二极管的稳压电路是由_____、_____与_____组成。
答案:
限流电阻;硅稳压二极管;负载电阻
答案:
A
问题【16】删除修改
在整流电路中,负载和输出直流电压都相同的情况下,加在半波整流晶体二极管上的最大反向电压和加在每个全波整流晶体二极管上的最大反向电压一样。()
(完整版)直流稳压电路复习及习题答案
第7章直流稳压电源7.1 本章主要知识点7.1.1 整流电路整流电路的作用是将交流电(正弦或非正弦)变换为单方向脉动的直流电,完成这一任务主要是靠二极管的单向导电作用,因此二极管是构成整流电路的核心元件。
常用整流电路如表7.1所示,应重点掌握单相桥式整流电路。
整流电路研究的主要问题是输出电压的波形以及输出电压的平均值U o(即输出电压的直流分量大小),均列于表7.1中。
表中还列出了各种整流电路的二极管中流过的电流平均值I D和二极管承受的最高反向电压U DRM,它们是选择二极管的主要技术参数。
变压器副边电流的有效值I2是选择整流变压器的主要指标之一。
分析整流电路工作原理的依据是看哪个二极管承受正向电压,三相桥式整流电路是看哪个二极管阳极电位最高或阴极电位最低,决定其是否导通。
分析时二极管的正向压降及反向电流均可忽略不计,即可将二极管视作理想的单向导电元件。
表7.1 各种整流电路性能比较表7.1.2 滤波电路滤波电路的作用是减小整流输出电压的脉动程度,滤波通常是利用电容或电感的能量存储功能来实现的。
最简单的滤波电路是电容滤波电路,滤波电容C 与负载电阻R L 并联,其特点是: (1)输出电压的脉动大为减小,并且电压较高。
半波整流:2o U U =全波整流:2o 2.1U U =(2)输出电压在负载变化时波动较大,只适用于负载较轻且变化不大的场合,一般要求时间常数满足:C R L =τ≥2)5~3(T(3)二极管导通时间缩短,电流峰值大,容易损坏二极管。
(4)单相半波整流时二极管承受的最高反向电压增大一倍,为:2DRM 22U U =除了电容滤波电路以外,还有电感滤波电路以及由电容和电感或电阻组成的LC 、CLC π型、CRC π型等复合滤波电路。
电感滤波电路的输出电压较低,一般2o 9.0U U =,峰值电流很小,输出特性较平坦,负载改变时,对输出电压的影响也较小,适用于负载电压较低、电流较大以及负载变化较大的场合,缺点是制作复杂、体积大、笨重,且存在电磁干扰。
直流稳压电源 --答案
直流稳压电源计算题答案1、2、解:REF REF ADJ O U R R U I U +⋅+=21)(REF U R R ⋅+≈)1(1225.1=O U ~V 375.43、解: (1) 整流电路:D 1~D 4;滤波电路:C 1;调整管:T 1、T 2;基准电压电路:'Z 'D 、R 、R 、D Z ;比较放大电路:A ;取样电路:R 1、R 2、R 3。
(2)为了使电路引入负反馈,集成运放的输入端上为“-”下为“+”。
(3)输出电压的表达式为(5分)Z 3321O Z 32321U R R R R U U R R R R R ⋅++≤≤⋅+++ 4、解: 1接4;2接6;5接7、9;3接8、11、13;10接12。
如图所示。
5、解:(1)VD 3、VD 4接反。
(2)C 1接反。
(3)W7812的2、3两端互换。
输入6、解: 运放组成电压跟随器,R 1 和R F 可看成串联稳压器输出电压为5V=+=)5.2(5.250F R U (5~24)V 7、解:(1)设电网电压上升时,电路稳压原理如下:U i 上升 U o 上升 U B2上升而U E2不变 U BE2上升 I B2上升I C2上升 U R4上升 U B1下降 U CE1上升 U O 下降 稳压(2)分析知:(R P+ R 2 )/(R 1 + R P+ R 2 )*Uomin=UzR 2/(R 1 + R P+ R 2 )*Uomax= Uz代入数值计算得:Uomin=6.23vUomax=10.9v故U O 的调节范围为6.23v~10.9v8.解:(a )两管均击穿,输出电压为15V(b )两管均正向导通,输出电压为 1.4V(c )D z1击穿,D z2反偏,输出电压为5V(d )D z1反偏, D z2正向导通,输出电压为0.7V9、解:max 1211216(2)()36(4)()12(4)P min P Pu u Vu u R R R V R u u R R R V R R +-++===++==++=+分分分 V U O 36~12=10、解:43312R R R u u O +=-- 所以6-=-o u u ,根据+-=u u (1)当P R 滑到下端时,O 21U u =+ 故V 12=O U (2)当P R 滑到上端时,O U u 65=+故V 36=O U 所以输出电压范围是:12V 到36V 。
直流稳压电源习题及答案
第4章 稳压电源一、是非题 (注:请在每小题后[ ]内用"√"表示对,用"×"表示错)1.直流电源是一种将正弦信号转换为直流信号的波形变换电路。
( )2.直流电源是一种能量转换电路,它将交流能量转换为直流能量。
( )3.在变压器副边电压和负载电阻相同的情况下,桥式整流电路的输出电流是半波整流电路输出电流的2倍。
( ) 因此,它们的整流管的平均电流比值为2:1。
( )4.若U 2为电源变压器副边电压的有效值,则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U 。
( )5.当输入电压U I 和负载电流I L 变化时,稳压电路的输出电压是绝对不变的。
( )6.一般情况下,开关型稳压电路比线性稳压电路效率高。
( )7.整流电路可将正弦电压变为脉动的直流电压。
( )8.电容滤波电路适用于小负载电流,而电感滤波电路适用于大负载电流。
( )9.在单相桥式整流电容滤波电路中,若有一只整流管断开,输出电压平均值变为原来的一半。
( ) 10对于理想的稳压电路,△U O /△U I =0,R o =0。
( )11线性直流电源中的调整管工作在放大状态,开关型直流电源中的调整管工作在开关状态。
( ) 12因为串联型稳压电路中引入了深度负反馈,因此也可能产生自激振荡。
( ) 13在稳压管稳压电路中,稳压管的最大稳定电流必须大于最大负载电流; ( ) 而且,其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。
( )二、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论)1.在单相桥式整流滤波电路中,已知变压器副边电压有效值U 2为10V ,23T C R L (T 为电网电压的周期)。
测得输出电压平均值U O (A V )可能的数值为 A.14V B.12V C.9V D.4.5V选择合适答案填入空内。
第12章 直流稳压电源的习题答案
第12章 直流稳压电源的习题答案12.1判断下列说法是否正确,用“√”或者“×”表示判断结果并填入空内。
(1)直流电源是一种将正弦信号转换为直流信号的波形变换电路。
( )(2)直流电源是一种能量转换电路,它将交流能量转换为直流能量。
( )(3)在变压器副边电压和负载电阻相同的情况下,桥式整流电路的输出电流是半波整流电路输出电流的2倍。
( )因此,它们的整流管的平均电流比值为2:1。
( )(4)若V 2为电源变压器副边电压的有效值,则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22V 。
( )(5)当输入电压V I 和负载电流I L 变化时,稳压电路的输出电压是绝对不变的。
( ) (6)一般情况下,开关型稳压电路比线性稳压电路效率高。
( ) (7)整流电路可将正弦电压变为脉动的直流电压。
( )(8)电容滤波电路适用于小负载电流,而电感滤波电路适用于大负载电流。
( ) (9)在单相桥式整流电容滤波电路中,若有一只整流管断开,输出电压平均值变为原来的一半。
( ) (10)对于理想的稳压电路,△V O /△V I =0,R o =0。
( )(11)线性直流电源中的调整管工作在放大状态,开关型直流电源中的调整管工作在开关状态。
( ) (12)因为串联型稳压电路中引入了深度负反馈,因此也可能产生自激振荡。
( ) (13)在稳压管稳压电路中,稳压管的最大稳定电流必须大于最大负载电流;( ) 而且,其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。
( ) 解:(1) × (2)√ (3)√;× (4)√ (5)× (6)√ (7)√ (8)√ (9) × (10)√ (11)√ (12) √(13)×;√ 12.2选择填空题1.在题12.2.1图所示的桥式整流电容滤波电路中,已知变压器副边电压有效值V 2为10V ,2/3T RC (T 为电网电压的周期)。
直流稳压电源练习题
直流稳压电源单项选择填空,答案序号与题中括号内序号相同。
1.整流的目的是()。
A.将高频变为低频B.将交流变为直流C.将正弦波变为方波2. 直流稳压电源中滤波电路的目的是:()。
A.将交流变为直流B.将高频变为低频C.将交、直流混合量中的交流成分滤掉3.在单相桥式整流电路中:若有一只整流管接反,则()。
A.输出电压约为2UDB.变为半波直流C.整流管将因电流过大而烧毁4.已知变压器二次电压的有效值为20V,则桥式整流电容滤波电路接上负载时的输出电压平均值约为()。
A.28.28VB.24VC.20VD.18V5.由硅稳压管组成的稳压电路,只适用于()的场合。
A.输出电压不变、负载电流较小B.输出电压可调、负载电流不变C.输出电压可调、负载电流较小6.图8-6所示电路,(1)若电容C脱焊,则UI(AV) 为()。
A. 4.5VB.9VC.12VD.14V(2)若二极管D2脱焊,则()。
A.变压器有半周被短路,会引起元件损坏变为半波整流B.电容C将过压击穿C.稳压管将过流损坏图8-67.串联型稳压电路中的放大环节所放大的对象是(8)。
A.基准电压B.取样电压C.基准电压和取样电压之差8.三端式固定输出集成稳压器在使用时,要求输入电压比输出电压其绝对值至少(9 )。
A.大于2VB.大于1VC.大于5V9.W7809的()。
A.电压为9V,安装散热器时最大输出电流可达1.5AB.输出电压为9V,安装散热器时最大输出电可达3AC.输出电压为-9V,安装散热器时最大输出电流可达1.5AD.输出电压为-9V,安装散热器时最大输出电流可达3A10.图8-10所示电路,输出电压UO的值约为()。
A.10VB.12VC.15VD.24V图8-1011.开关型直流电源比线性直流电源效率高的原因是(12 )。
A.输出端有LC滤波电路B.可以不用电源变压器C.调整管工作在开关状态D.内部元件较少12.由硅稳压管组成的并联型稳压电路,必须在与输入电压组成的回路中串接限流电阻。
第13章 直流稳压电源习题答案
+ u –
+
C RL
+ uo –
1 1 U O 1 30 I D IO 0.075 A 2 2 RL 2 200 变压器副边电压的有效值 U U O 30 25V 1.2 1.2 二极管承受的最高反向电压
U RM
可选用二极管2CZ52B 2U 2 25 35 V I =100mA U OM RWM =50V
(2)若电源电压波动±10%,二极管承受的最高反向电压为多少?
U o 0.45U 13.5V U o 13.5 Io 0.135A RL 100
Tr a + u – b
RL
+ uo –
U RM 2U 110% 46.7V
返 回 下一页
13.1.3 若采用13.1.3的单相桥式整流电路,试计算上题。
返 回
上一页 下一页
13.2.2今要求负载电压UO=30V,负载电流IO=150mA。采用 单相桥式整流电路,带电容滤波器。已知交流频率为50Hz,试选 用管子型号和滤波电容器,并与单相半波整流电路比较,带电容 滤波器后, 流过二极管的电流
Uo 0.9U 0.9 30 27 V
U o 27 Io 0.27A RL 100
U RM 2U 110% 46.7 V
返 回
上一页
下一页
13.1.4 有一电压为110V,电阻为55Ω的直流负载,采用单相 桥式整流电路(不带滤波器)供电,试求变压器二次绕组电压 和电流的有效值,并选用二极管。
R O
+ ~ (1)S1断开,S2合上时的IO,IR和IZ。 + u S1 UI + C S2 IZ DZ RL
12直流稳压电源
交流 电源
负载
u
O
u
t O
u
t O
u
t O
u
t O t
第12章 直流稳压电源
变压 整流 滤波 稳压
交流 电源
负载
u
u u 图中各环节的功能如下:
u
u
O 1.整流变压器:将交流电源电压变换为符合整流需要的电压。 t O t O t O t O t
2.整流电路:将交流电压变换为单向脉动电压。
3.滤波器:减小整流电压的脉动程度。 4.稳压环节:在交流电源电压波动或负载变动时,使直流输 出电压稳定,成为符合整流需要的电压。
(2)提高输出电压的电路 输出电压 UO = U + UZ (3)扩大输出电流的电路 可采用外接功率管 T 的方法来扩大输出电流。 一般 I3 很小,可忽略不计, 则可得出 I 2 I1 I R I B U BE I C R + 设 = 10,UBE = 0.3 V,R = 0.5 , U I I2 = 1 A,由上式可算 出 IC = 4 A,输出电 流 IO = I2 + IC = 5 A, 比 I2 扩大了。 + UI T R IB IR Ci I1 W78 3 + U Ci + UZ IC
第12章 直流稳压电源
第 12 章 直流稳压电源
第12章 直流稳压电源
第 12 章
12.1 整流电路 12.2 滤波器
直流稳压电源
12.3 直流稳压电源 *12.4 晶闸管及可控整流电路
第12章 直流稳压电源
下图是半导体直流电源的原理方框图,它表示把交 流电变换为直流电的过程。
变压 整流
滤波 稳压
第章直流稳压电源习题及答案
(2)一、是非题(注:请在每小题后[]内用” V "表示对,用” X "表示错) 1. 直流电源是一种将正弦信号转换为直流信号的波形变换电路。
2. 直流电源是一种能量转换电路,它将交流能量转换为直流能量。
3. 在变压器副边电压和负载电阻相同的情况下, 的2倍。
因此,它们的整流管的平均电流比值为 2:1。
() 4.若U 为电源变压器副边电压的有效值, 则半波整流电容滤波电路和全波整流电容滤波电路在空载 时的输出电压均为 ..2U 2。
5. 当输入电压U 和负载电流I L 变化时,稳压电路的输出电压是绝对不变的。
6. 一般情况下,开关型稳压电路比线性稳压电路效率高。
7. 整流电路可将正弦电压变为脉动的直流电压。
8. 电容滤波电路适用于小负载电流,而电感滤波电路适用于大负载电流。
9. 在单相桥式整流电容滤波电路中,若有一只整流管断开,输出电压平均值变为原来的一半。
10对于理想的稳压电路,△ UZ △ U = 0, R 0= 0。
(11线性直流电源中的调整管工作在放大状态,开关型直流电源中的调整管工作在开关状态。
12因为串联型稳压电路中引入了深度负反馈,因此也可能产生自激振荡。
13在稳压管稳压电路中,稳压管的最大稳定电流必须大于最大负载电流;而且,其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。
二、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处 1. 在单相桥式整流滤波电路中,已知变压器副边电压有效值 的周期)。
测得输出电压平均值U b (AV 可能的数值为况 U b(AV) ~ ______ ; ( 2)电容虚焊时 U b(AV) ~ _______ ;) 桥式整流电路的输出电流是半波整流电路输出电流 ( )2:1。
,多选或不选按选错论3TU 为10V , R L C(T 为电网电压2选择合适答案填入空内。
(1)正常情“I(1) 整流的目的是A.将交流变为直流 在单相桥式整流电路中, B.将高频变为低频若有一只整流管接反,则 C.将正弦波变为方波A.输出电压约为2U DB.变为半波直流C. 整流管将因电流过大而烧坏(3) 直流稳压电源中滤波电路的目的是A.将交流变为直流B.将高频变为低频C. 将交、直流混合量中的交流成分滤掉(4) 滤波电路应选用(3)负载电阻开路时 L O (AV )~ ________ ; (4) 一只整流管和滤波电容同时开路, L b (AV )2. 选择合适答案填入空内。
直流稳压电源习题解答
直流稳压电源习题解答题6-2解图(C )第六章习题参考答案6-1在图6-23中,已知直流电压表 V 2的读数为90V ,负载电阻R L =1OO Q ,二极管的正向压降忽略不计。
试求:①直流电流表 A 的读数;②交流电压表 V 1的读数;③变压器二次侧电流有效值。
6-2图6-24为变压器二次侧绕组有中心抽头的单相整流电路,U ,试分析:1)标出负载电阻R L 上电压U o 和滤波电容C 的极性; 2)分别画出无滤波电容和有滤波电容两种情况下U 。
的波形。
整流电压平均值 U 。
与变压器二次侧电压有效值 U 的数值关系如何?1)负载电阻R L 上电压U o 和滤波电容极性如题6-2解图(a )所示。
2)无滤波电容和有滤波电容两种情况下U 。
的波形分别如题6-2解图(b )和题6-2解图(C )所示。
图 6-23 习题6-1图解1)直流电流表A 的读数U 2 竺 0.9A 100R L2)交流电压表V i 的读数U 13)变压器二次侧电流有效值U 20.45I2A0.45OI ^ 2OOV二次侧电压有效值为6-2 图UDRM 各为多大?过载损坏造成短路,电路会出现什么问题输出端短路两种情况下电路又会出现什么问题3)有无滤波电容两种情况下,二极管上所承受的最高反向电压 4)如果二极管 VD 2虚焊;极性接反;5)如果变压器二次侧中心抽头虚焊; T VD1PtU十无滤波电容时有滤波电容时U 。
1.2U3) 有无滤波电容两种情况下,二极管上所承受的最高反向电压皆为U DRM 2j2U 。
4) 二极管V 2虚焊时相当于开路,电路变为单相半波整流电路,输出电压将降为原来的一半。
极性接反和过载损坏造成短路时,在输入电压正半周,V 1、V 2通路导通,由于二极管正向电阻很小,产生很大电流,将造成电源、变压器和二极管烧毁。
5) 变压器二次侧中心抽头虚焊时相当于断路,无论是U 的正半周还是U 的负半周都不会构成电流的通路,因此负载电阻没有电压输出。
直流稳压电源的习题答案
本文档如对你有帮助,请帮忙下载支持!2第12章 直流稳压电源的习题答案12.1判断下列说法是否正确,用 “V 或者“X 表示判断结果并填入空内。
(1)直流电源是一种将正弦信号转换为直流信号的波形变换电路。
( ) (2)直流电源是一种能量转换电路,它将交流能量转换为直流能量。
( )(3)在变压器副边电压和负载电阻相同的情况下, 桥式整流电路的输出电流是半波整流电路输出电流的 倍。
()因此,它们的整流管的平均电流比值为 2:1。
( )(4) 若V 2为电源变压器副边电压的有效值,则半波整流电容滤波电路和全波整流电容滤波电路在空载时 的输出电压均为 J2V 2。
(当输入电压 V I 和负载电流I L 变化时,稳压电路的输出电压是绝对不变的。
一般情况下,开关型稳压电路比线性稳压电路效率高。
( )整流电路可将正弦电压变为脉动的直流电压。
( )电容滤波电路适用于小负载电流,而电感滤波电路适用于大负载电流。
(9)在单相桥式整流电容滤波电路中, 若有一只整流管断开, 输出电压平均值变为原来的一半。
(10) 对于理想的稳压电路,△ V O /△ V I = 0, R o = 0。
()(11) 线性直流电源中的调整管工作在放大状态, (12) 因为串联型稳压电路中引入了深度负反馈,因此也可能产生自激振荡。
(13) 在稳压管稳压电路中,稳压管的最大稳定电流必须大于最大负载电流; 而且,其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。
2. 若要组成输出电压可调、最大输出电流为① 电容滤波稳压管稳压电路② 电感滤波稳压管稳压电路(5) (6) (7) (8) 开关型直流电源中的调整管工作在开关状态。
)解:(1) X (2) V (3) V X (4) V ( 5)X (6) V ( 7) V ( 8) (10) V (11) V (12) V( 13) X ; V12.2选择填空题V 2为 10V , RC 3T/21•在题,已知变压器副边电压有效值(T 为电网电压的周期)。
中职教育二年级上学期装备制造大类《线性直流稳压电源》微习题
《线性直流稳压电源》微习题一、填空题1.直流稳压电源基本组成的四个部分是、、、O2.稳压电路一般分为和两大类。
3.线性稳压电路一般包括、、三种电路。
4.稳压管并联型稳压电路的电阻R的作用是,该电路缺点。
5.简单的三极管串联型稳压电路组成是哪两部分和o6.具有放大环节的串联型稳压电路中调整部分作用是,该部分电路组成的放大器类型是放大电路,其中调整元件相当于,该元件决定了稳压器的O7.具有放大环节的串联型稳压电路输出电压调节范围计算公式为o8. 集成稳压器是将、、、等全部集成在一块半导体芯片上形成的一种稳压集成块。
(选做)9.开关电源一般由整流电路、滤波电路、取样电路、比较放大路、、_和组成。
二、综合题1.画出具有放大环节的串联型稳压电路组成的四个环节框图2.下图所示电路中,已知稳压管的稳定电压Uz为6V,最小稳定电流坛顽为5mA,最大稳定电流Izmax为40mA;输入电压Ui为15V,波动范围为±10%;限流电阻R为200Q。
(1)电路是否能空载?为什么?(2)作为稳压电路的指标,负载电流II的范围为多少?答案:一、填空题1. 变压、整流、滤波、稳压2. 线性稳压电路、开关稳压电路3. 并联型稳压电路、串联型稳压电路、集成稳压电路4. 限流和调压、稳定性差5. 调整电路、基准电压电路6. 调整管VT1、可变电阻、可调稳压电路、输出电压基本稳定7.&3 + &4 + Rp U l = D .p (Uvz + U be 2)8. 调整管、取样放大、基准电压、启动和保护电路9. 脉宽电路、开关调整管、基准电源二、综合题1.画出具有放大环节的串联型稳压电路组成的四个环节框图调整元件取样电路基准电压比较放大2.题答案(1)当空载时:U r 最大电压为:U r =U i -U z =15x (1+10%) -6=10.5 (V)流过稳压管上的电流即为R 上电流:1= ^-—=52.5 (mA)>40mA,稳压管会烧坏,所以R 200该稳压电路不能空载。
直流稳压电源习题及答案
返回
下一页 下一题
(2)二极管如为锗二极管,设正向电压降 UD=0.3 V,则
UF UB UD 1V 0.3 V 0.7 V
(3)二极管如为硅二极管,设正向电压降 UD= 0.7 V,则
UF UB UD 1V 0.7 V 0.3 V
返回
上一页 下一题
8.2.2 图8.13 (a) (教材图 8.02 ) 所示电路中的二极管为理
8.2.9 一单相桥式整流电容滤波电路,U2 = 40 V,试分析判断如下几种情况下, 电路是否发生故障? 若有故障应该是哪些元件损坏引起的:(1) UO = 48 V;(2) UO = 36 V; (3) UO = 56.6 V。
返回
上一页 下一页
8.3.1 现有两个稳压管 DZ1 和 DZ2 ,稳定电压分别是 4.5 V和 9.5 V,正向电压降 都是 0.5 V,试求图 8.18 ( 教材图8.07 ) 各电路中的输出电压 UO 。
【解】 (1)UO=1.2 U2 电路正常; (2)UO=0.9 U2 电路发生故障,滤波电容失效(断开);
(3)UO= U2 负2 载断开。
返回
上一题
下一题
8.3.1 现有两个稳压管 DZ1 和 DZ2 ,稳定电压分别是 4.5 V和 9.5 V,正向电压降 都是 0.5 V,试求图 8.18 ( 教材图8.07 ) 各电路中的输出电压 UO 。
(2)负载电压 uO 的波形。
图8.17(a)
图8.17(b)
返回
上一题 下一页 下一题
【解】( 1 ) 在 0≤ωt <π半个周期内,电压 a 电位最高, b点电位最低。此时二极管 D1 承受正向电压而导通,二极管 D2承受反向电压而截止,电流自 a 点经 D1 通过负载 RL 而由 O 点返回。在π≤ωt<2π半个周期内,a 点电位最低,b 点 电位最高,此时 D1 反向截止,D2 正向导通,电流自 b 点经 D2 通过负载 RL 而由 O 点返回。可见,当电源电压交变一次,两 只二极管在正,负半周各自轮流通,从而使负载得到了单向流 动的全波脉动电流和电压。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第12章直流稳压电源的习题答案令狐采学12.1判断下列说法是否正确,用“√”或者“×”表示判断结果并填入空内。
(1)直流电源是一种将正弦信号转换为直流信号的波形变换电路。
()(2)直流电源是一种能量转换电路,它将交流能量转换为直流能量。
()(3)在变压器副边电压和负载电阻相同的情况下,桥式整流电路的输出电流是半波整流电路输出电流的2倍。
()因此,它们的整流管的平均电流比值为2:1。
()(4)若V2为电源变压器副边电压的有效值,则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为。
()(5)当输入电压VI和负载电流IL变化时,稳压电路的输出电压是绝对不变的。
()(6)一般情况下,开关型稳压电路比线性稳压电路效率高。
()(7)整流电路可将正弦电压变为脉动的直流电压。
()(8)电容滤波电路适用于小负载电流,而电感滤波电路适用于大负载电流。
()(9)在单相桥式整流电容滤波电路中,若有一只整流管断开,输出电压平均值变为原来的一半。
()(10)对于理想的稳压电路,△VO/△VI=0,Ro=0。
()(11)线性直流电源中的调整管工作在放大状态,开关型直流电源中的调整管工作在开关状态。
()(12)因为串联型稳压电路中引入了深度负反馈,因此也可能产生自激振荡。
()(13)在稳压管稳压电路中,稳压管的最大稳定电流必须大于最大负载电流;()而且,其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。
()解:(1)× (2)√ (3)√;× (4)√ (5)× (6)√ (7)√ (8)√ (9)×(10)√ (11)√ (12)√(13)×;√12.2选择填空题1.在题12.2.1图所示的桥式整流电容滤波电路中,已知变压器副边电压有效值V2为10V ,(T为电网电压的周期)。
测得输出直流电压VO可能的数值i0为①14V ②12V ③ 9V ④ 4.5V选择合适答案填入空内。
(1)在正常负载情况下,VO≈();(2)电容虚焊时VO≈();(3)负载电阻开路时VO≈();(4)一只整流管和滤波电容同时开路,则VO≈()。
解:②;③;①;④题12.2.1图2.若要组成输出电压可调、最大输出电流为3A的直流稳压电源,则应采用(④)。
① 电容滤波稳压管稳压电路② 电感滤波稳压管稳压电路③ 电容滤波串联型稳压电路④ 电感滤波串联型稳压电路3.串联型稳压电路中的放大环节所放大的对象是(③)。
① 基准电压② 采样电压③ 基准电压与采样电压之差4.开关型直流电源比线性直流电源效率高的原因是(①)。
① 调整管工作在开关状态② 输出端有LC滤波电路③ 可以不用电源变压器5.在脉宽调制式串联型开关稳压电路中,为使输出电压增大,对调整管基极控制信号的要求是(①)。
① 周期不变,占空比增大 ② 频率增大,占空比不变 ③ 在一个周期内,高电平时间不变,周期增大 答案:(1)②;③;①;④(2)④;(3)③;(4)①;(5)①12.3填空:在题12.3图电路中,调整管为,采样电路由组成,基准电压电路由组成, 比较放大电路由组成, 保护电路由组成。
输出电压最小值的表达式为,最大值的表达式为。
解:T1;R1R2R3;R 、Dz ;T2、Rc ;T3、Ro ;、12.4试分析题12.4图桥式整流电路中负载电压vo 的波形。
若二极管D2 断开时,vo 的波形如何?如果D2接反,结果如何?如果D2被短路,结果又如何?D 1 D 4 + + D 1题12.3图题12.4图解:若二极管D2 断开时,vo的波形为单相半波整流波形;如果D2接反或者被短路,均会导致电源被短路。
12.5画出三倍压整流电路,并说明其工作原理。
解:题解12.5图为三倍压整流电路。
题解12.5图12.6电路如题12.6图示,变压器副边电压有效值为2V2。
(1)画出v2、vD1和vO的波形;(2)求出输出电压平均值VO和输出电流平均值IL的表达式;(3)二极管的平均电流ID 和所承受的最大反向电压VDRmax 的表达式。
题12.6图题12.7图解:(1)全波整流电路,波形如解图12.6所示。
(2)输出电压平均值VO 和输出电流平均值IL 为(3)二极管的平均电流ID 和所承受的最大反向电压VDRmax 为解图12.612.7电路如题12.7图,变压器副边电压有效值V21=50V ,V22v 0 v 2v 01 v 02 v 21 D 1 D 2 D 3 D 2 D 1 v 2 v 22v 22 R LR L1 R L2i L i D2v D1=20V。
试问:(1)输出电压平均值VO1和VO2各为多少?(2)各二极管承受的最大反向电压为多少?解:(1)两路输出电压分别为VO1≈0.45(V21+V22)=31.5VVO2≈0.9U22=18V(2)D1的最大反向电压D2、D3的最大反向电压12.8 电路如题12.8图,要求:(1)分别标出vO1和vO2对地的极性;(2)vO1、vO2分别是半波整流还是全波整流?(3)当V21=V22=20V时,VO1和VO2各为多少?(4)当V21=18V,V22=22V时,画出vO1、vO2的波形;并求出VO1和VO2各为多少?v02v21v22v0112.8图解:(1)均为上“+”、下“-”。
(2)均为全波整流。
(1)VO1和VO2为VO1=VO2≈0.9V21=0.9V22=18V(4)vO1、vO2的波形如解图12.8所示。
它们的平均值为VO1=VO2≈0.45V21+0.45V22=18V解图12.812.9 试在题12.9图电路中标出各电容两端电压的极性和数值,并分析负载电阻上能够获得几倍压的输出。
题12.9图解:在图(a )所示电路中,C1上电压极性为上“+”下“-”,数值为一倍压;C2上电压极性为右“+”左“-”,数值为二倍压;C3上电压极性为上“+”下“-”,数值为三倍压。
负载电阻上为三倍压。
在图(b )所示电路中,C1上电压极性为上“-”下“+”,数值为一倍压;C2上电压极性为上“+”下“-”,数值为一倍压;C3、C4上电压极性均为右“+”左“-”,数值均为二倍压。
负载电阻上为四倍压。
12.10电路如题12.10图,已知稳压管的稳定电压为6V ,最小v 2 v 1 v 1 v 2 D 2 C 2 D 1C 1D 3C 3 R LD 1D 2 C 2C 1D 3 D 4 C 3C 4稳定电流IZmin 为5mA ,允许耗散功率为PZ 为240mW ,动态电阻rZ 小于15Ω。
若断开电阻R2,试问:12.10图(1)当输入电压vi 变化范围为20~24V 、RL 为200~600Ω时,限流电阻R1的选取范围是多少?(2)若R1=390Ω,则电路的稳压系数Sr 表达式为多少?解:(1)因为IZmax =PZM /UZ =40mA ,IL =UZ /RL =10~30mA ,所以R 的取值范围为(2)稳压系数为12.11 电路如题12.10图所示,已知条件如题12.10。
试问:(1)为保证空载时稳压管能够安全工作,R2应选多大?(2)当R2按上面原则选定后,负载电阻允许的变化范围是多少?解:R1中的电流和稳压管中的最大电流为v ov i D Z R L R 2 R 1(1)为保证空载时稳压管能够安全工作(2)负载电流的最大值(3)负载电阻的变化范围12.12桥式整流滤波电路如题12.12图,已知v1是220V、频率50Hz的交流电源,要求输出直流电压VO=30V,负载直流电流IO=50mA。
试求电源变压器副边电压v2的有效值V2,并选择整流二极管及滤波电容。
题i012.12图解:(1)取由此得滤波电容考虑到电网电压波动±10%,则电容所承受的最高电压为因此,选用标称值为68μF/50V的电解电容。
12.13有一单相桥式整流滤波电路如题12.12图,已知交流电源频率f=50HZ,负载电阻RL=200Ω,要求输出直流电压V0=30V,试选择整流二极管及滤波电容器。
解: (1)选择整流二极管ID=I0/2=U0/2RL=30/(2×200)=75mAU=U0/1.2=30/1.2=25V==35V根据: URWM>UDRMIOM>ID因此:查手下册知,可选用二极管2CZ55B,其最高反向工作电压URWM为50V,最大整流电流IOM为1000 mA。
(2)选择滤波电容RL=5×1/50=0。
05sC=0.05/RL=0.05/200=250uF根据:电容耐压值≥U2 C≥ (1.5~2.5)T/RL因此:选用C=250uF,耐压为50V的极性电容器。
12.14单相全波整流滤波电路如题12.14图:(1)输出直流电压Vo约为多少?标出Vo的极性及电解电容C的极性。
(2)如果整流二极管D2虚焊,Vo是否是正常情况下的一半?如果变压器中心抽头地方虚焊,这时还有输出电压吗?(3)如果把D2的极性接反,是否能正常工作?会出现什么问题?(4)如果D2因过载损坏造成短路,又会出现什么问题?题12.14图(5)如果输出端短路会出现什么问题?(6)用具有中心抽头的变压器可否同时得到一个对地为正、一个对地为负的电源?解:(1)在RLC比大得多时,Vo 1.2V2,Vo的极性及电解电容的极性为上“”下“+”。
(2)如果整流二极管D2虚焊,就成了对V2进行半波整流的滤波电路,虽然副边电源只有一半在工作,因滤波电容很大,输出电压不是正常情况下的一半,而是Vo V2,稍低一点,而流过二极管D1的电流比正常值约大一倍。
如果变压器中心抽头虚焊,因没有通路则没有输出电压。
(3)如果D2的极性接反,二极管D1、D2将变压器副边在半周时间内短路,形成很大的电流,可能烧坏二极管、变压器,或将供电的保险丝烧坏。
如果二极管损坏是开路,则不会烧坏变压器。
(4)如果D2因过载损坏造成短路,将和(3)的情况接近,可能使D1也损坏,如果D1损坏后造成短路,将可能进一步烧坏变压器。
(5)如果输出端短路,和(3)、(4)的情况接近。
(6)利用具有中心抽头的变压器可以得到一个对地为正和v ov I 一个对地为负的电源,图略。
12.15串联型直流稳压电路如题12.15图,T2和T3管特性完全相同,T2管基极电流可忽略不计,稳压管的稳定电压为VZ 。
填空:调整管为,输出电压采样电阻由组成,基准电压电路由组成,比较放大电路组成;输出电压调节范围的表达式为。
解:T1;R1、R2、R3;R 、DZ ;V0= 12.15图12.16电路如题12.15图,已知稳压管的稳定电压VZ =6V ,晶体管的VBE =0.7V ,R1=R2=R3=300Ω,VI =24V 。
