南方CASS土方算量操作方法

合集下载

南方CASS方格网计算土方量流程总结.

南方CASS方格网计算土方量流程总结.

南方CASS方格网计算土方量流程总结.南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成:计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线(PL)画,且最后闭合(CAD按c闭合);三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件(*.dat),方法有以下2种:1、对有坐标数据(X,Y,H)的,直接在记事本上按以下格式(序号,编码,Y,X,H)操作:1,,Y,X,H2,,Y,X,H……….另存为*.dat文件。

2、对于CAD图上有原地面标高的,可以直接在图上导出来建立数据文件(*.dat)步骤:工程应用——高程点生成数据文件——无编码文件;注意:原地面高程点所在图层不要有完成面标高存在,否则计算结果不准确!四、生成完成面标高三角网文件要将完成面标高生成三角网文件(*.sjw)1、首先要生成完成面标高数据文件(*.dat),步骤同上生成原地面标高数据文件;2、接着生成三角网:第一步:建立DTM模型,可以由已有设计标高数据文件或图面高程点生成。

步骤:等高线——建立DTM——(由已有数据文件或图面高程点生成);第二步:建立三角网并生成三角网文件;步骤:等高线——三角网存取——写入文件(*.sjw)五、方格网法计算过程步骤:工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat(原地面)——三角网文件*.sjw(完成面)。

特别注意问题:1、计算范围一定要是复合闭合线;2、对于直接在CAD导出标高数据生成文件时候,原地面标高数据和完成面标高数据不要在同一图层。

土方量计算一、方格网法Cass7.0软件中的方格网法,需要提供计算区域的“高程点数据坐标文件”作为计算的依据,其具体计算操作如下:首先是导入“高程点坐标数据文件”,然后选择设计面:1)、当设计面为平面时,需要输入“目标高程”,在“方格宽度”一项中输入你需要设置的方格网规格,例如输入20m则为才用20m×20m方格网进行土方计算;2)、当设计面为斜面时,有“基准点”和“基准线”两种方法,其原理是相同的,只是计算条件不同而已。

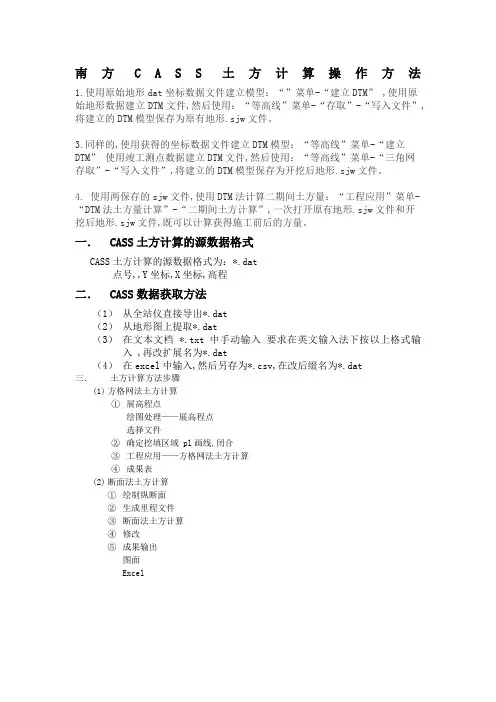

南方CASS土方算量操作方法

南方CASS土方算量操作方法

南方C A S S土方计算操作方法
1.使用原始地形dat坐标数据文件建立模型:“”菜单-“建立DTM” ,使用原始地形数据建立DTM文件,然后使用:“等高线”菜单-“存取”-“写入文件”,将建立的DTM模型保存为原有地形.sjw文件。

3.同样的,使用获得的坐标数据文件建立DTM模型:“等高线”菜单-“建立DTM”使用竣工测点数据建立DTM文件,然后使用:“等高线”菜单-“三角网存取”-“写入文件”,将建立的DTM模型保存为开挖后地形.sjw文件。

4. 使用两保存的sjw文件,使用DTM法计算二期间土方量:“工程应用”菜单-“DTM法土方量计算”-“二期间土方计算”,一次打开原有地形.sjw文件和开挖后地形.sjw文件,既可以计算获得施工前后的方量。

一.CASS土方计算的源数据格式
CASS土方计算的源数据格式为:*.dat
点号,,Y坐标,X坐标,高程
二.CASS数据获取方法
(1)从全站仪直接导出*.dat
(2)从地形图上提取*.dat
(3)在文本文档 *.txt 中手动输入要求在英文输入法下按以上格式输入 ,再改扩展名为*.dat
(4)在excel中输入,然后另存为*.csv,在改后缀名为*.dat
三.土方计算方法步骤
(1)方格网法土方计算
①展高程点
绘图处理——展高程点
选择文件
②确定挖填区域 pl画线,闭合
③工程应用——方格网法土方计算
④成果表
(2)断面法土方计算
①绘制纵断面
②生成里程文件
③断面法土方计算
④修改
⑤成果输出
图面
Excel。

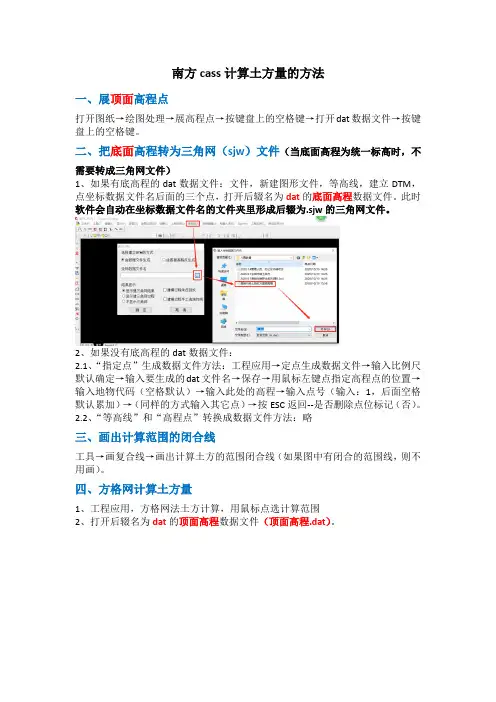

1、南方cass计算土方量的方法

1、南方cass计算土方量的方法

南方cass计算土方量的方法一、展顶面高程点打开图纸→绘图处理→展高程点→按键盘上的空格键→打开dat数据文件→按键盘上的空格键。

二、把底面高程转为三角网(sjw)文件(当底面高程为统一标高时,不需要转成三角网文件)1、如果有底高程的dat数据文件:文件,新建图形文件,等高线,建立DTM,点坐标数据文件名后面的三个点,打开后辍名为dat的底面高程数据文件。

此时软件会自动在坐标数据文件名的文件夹里形成后辍为.sjw的三角网文件。

2、如果没有底高程的dat数据文件:2.1、“指定点”生成数据文件方法:工程应用→定点生成数据文件→输入比例尺默认确定→输入要生成的dat文件名→保存→用鼠标左键点指定高程点的位置→输入地物代码(空格默认)→输入此处的高程→输入点号(输入:1,后面空格默认累加)→(同样的方式输入其它点)→按ESC返回--是否删除点位标记(否)。

2.2、“等高线”和“高程点”转换成数据文件方法:略三、画出计算范围的闭合线工具→画复合线→画出计算土方的范围闭合线(如果图中有闭合的范围线,则不用画)。

四、方格网计算土方量1、工程应用,方格网法土方计算,用鼠标点选计算范围2、打开后辍名为dat的顶面高程数据文件(顶面高程.dat)。

3、点选三角网文件,打开后辍名为sjw的底面高程文件(底面高程.sjw)。

4、当底面高程为统一标高时,不需要点选三角网文件,直接输入平面标高:5、输入方格网的宽度:大面积一般输入10米、小面积一般输入5米。

6、确定方格网起始位置:在方格网的底下用鼠标左键点一下,向右侧水平位置再用鼠标左键点一下。

如果需要展现的方格网与图纸的倾斜方向一致,打开对象捕捉,鼠标左键点第一个交点,鼠标左键再点一下与倾斜方向平行的另一个交点。

7、窗口出现总填方与总挖方。

南方CASS7.0方格网法计算土方量操作步骤

南方CASS7.0方格网法计算土方量操作步骤

南方CASS7.0方格网法计算土方量操作步骤计算土方量是土石方工程中关键的环节之一,而南方CASS7.0方格网法则是常用的计算土方量的方法之一。

下面将介绍该方法的具体操作步骤。

1. 勘测原始数据的收集首先需要对勘测区域进行现场勘测,并将得到的数据进行收集。

收集的原始数据包括高程、坐标、水准、控制点坐标、采样点等。

这些数据是计算土方量所必需的。

2. 建立工程计算模型在南方CASS7.0方格网法中,需要将勘测区域划分为一定的网格,然后对每个网格进行分类计算,最后汇总得到总体积。

因此,需要建立工程计算模型,在计算前进行网格大小、分割数量的设置。

3. 建立局部坐标系建立局部坐标系相当于确定了一个基准面,即地面高程为0。

因此需要在现场设置基准高程并建立坐标系,或通过对现场地面进行测量计算确定局部坐标系。

4. 建立三维空间模型在南方CASS7.0方格网法中,需要建立三维空间模型,确定勘测区域内的三维特征。

可以根据现场实际情况进行三维模型建立,然后将其导入计算软件中。

5. 建立网格模型在三维空间模型基础上,根据前面设置的网格大小和分割数量,将勘测区域进行网格化分割。

一般情况下,网格大小设置在4m~10m之间。

6. 土方量计算南方CASS7.0方格网法采用了体积平差原理进行土方量计算,具体过程如下:1.分别对每个网格内的采样点进行高程测量,并计算出采样点的体积;2.对所有采样点体积进行加和,得到单个网格的总体积;3.统计所有网格的总体积,并根据需要进行单位换算,得到土方量。

7. 检查计算结果完成土方量计算后,需要对计算结果进行校验检查,确保计算结果符合设计要求,并进行必要的修正和调整。

南方CASS7.0方格网法是一种相对简单有效的土方量计算方法。

通过对现场勘测的数据进行处理,建立三维空间模型以及网格模型,然后采用体积平差原理进行土方量计算,可以得到较为准确的土方量计算结果。

在实际工程中可以根据具体情况采用不同的计算方法,选择合适的计算工具,并注意勘测数据的准确性和完整性,以确保计算结果的可靠性和精度。

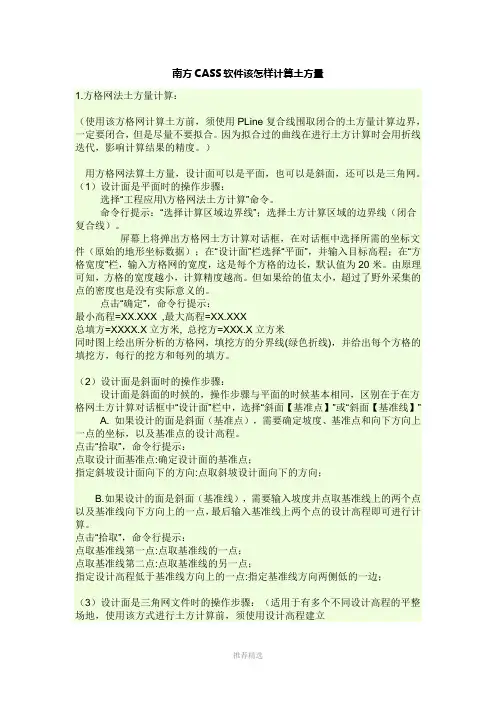

南方CASS软件该怎样计算土方量

南方CASS软件该怎样计算土方量

南方CASS软件该怎样计算土方量1.方格网法土方量计算:(使用该方格网计算土方前,须使用PLine复合线围取闭合的土方量计算边界,一定要闭合,但是尽量不要拟合。

因为拟合过的曲线在进行土方计算时会用折线迭代,影响计算结果的精度。

)用方格网法算土方量,设计面可以是平面,也可以是斜面,还可以是三角网。

(1)设计面是平面时的操作步骤:选择“工程应用\方格网法土方计算”命令。

命令行提示:“选择计算区域边界线”;选择土方计算区域的边界线(闭合复合线)。

屏幕上将弹出方格网土方计算对话框,在对话框中选择所需的坐标文件(原始的地形坐标数据);在“设计面”栏选择“平面”,并输入目标高程;在“方格宽度”栏,输入方格网的宽度,这是每个方格的边长,默认值为20米。

由原理可知,方格的宽度越小,计算精度越高。

但如果给的值太小,超过了野外采集的点的密度也是没有实际意义的。

点击“确定”,命令行提示:最小高程=XX.XXX ,最大高程=XX.XXX总填方=XXXX.X立方米, 总挖方=XXX.X立方米同时图上绘出所分析的方格网,填挖方的分界线(绿色折线),并给出每个方格的填挖方,每行的挖方和每列的填方。

(2)设计面是斜面时的操作步骤:设计面是斜面的时候的,操作步骤与平面的时候基本相同,区别在于在方格网土方计算对话框中“设计面”栏中,选择“斜面【基准点】”或“斜面【基准线】”A. 如果设计的面是斜面(基准点),需要确定坡度、基准点和向下方向上一点的坐标,以及基准点的设计高程。

点击“拾取”,命令行提示:点取设计面基准点:确定设计面的基准点;指定斜坡设计面向下的方向:点取斜坡设计面向下的方向;B.如果设计的面是斜面(基准线),需要输入坡度并点取基准线上的两个点以及基准线向下方向上的一点,最后输入基准线上两个点的设计高程即可进行计算。

点击“拾取”,命令行提示:点取基准线第一点:点取基准线的一点;点取基准线第二点:点取基准线的另一点;指定设计高程低于基准线方向上的一点:指定基准线方向两侧低的一边;(3)设计面是三角网文件时的操作步骤:(适用于有多个不同设计高程的平整场地,使用该方式进行土方计算前,须使用设计高程建立DTM三角网,并使用“等高线/三角网存取/写入文件”保存为*.sjw文件)首先,在方格网土方计算对话框中,顶部选择所需的坐标文件(原始的地形坐标数据)。

南方CASS土方算量操作方法

南方CASS土方算量操作方法

南方CASS土方算量操作方法1.基本概念-南方CASS:指南方计算机辅助土方计算系统,是一种计算土方工程量的软件系统。

-土方工程量:指土方工程中土方开挖和回填的数量。

-土方体积:指土方体积的总和。

-土方开挖量:指挖土方的数量。

-土方回填量:指回填土方的数量。

-原状土方量:指土方工程中原状土方的数量。

-松土方量:指土方工程中松土土方的数量。

-压实土方量:指土方工程中压实土方的数量。

2.计算步骤-步骤一:准备工作a.收集土方工程的设计图纸和规范文件。

b.确定土方工程的计算范围和要点。

-步骤二:导入设计图纸a.打开南方CASS软件。

b.导入土方工程的设计图纸。

c.确定坐标系和比例尺。

-步骤三:标注土层分界线a.在设计图纸上标注土层分界线。

b.确定每个土层的属性,如土壤类型和含水量等。

-步骤四:绘制工程线路a.在设计图纸上绘制工程线路,包括开挖线路和回填线路。

b.确定线路的坡度和宽度等参数。

-步骤五:计算土方体积a.根据土层分界线和工程线路,计算每个土层的土方体积。

b.将各个土层的土方体积累加,得到总的土方体积。

-步骤六:计算土方开挖量和回填量a.根据开挖线路和回填线路,分别计算土方开挖量和回填量。

b.将各个线路的土方开挖量和回填量累加,得到总的土方开挖量和回填量。

-步骤七:计算原状土方量、松土方量和压实土方量a.根据土层分界线和工程线路,计算每个土层的原状土方量、松土方量和压实土方量。

b.将各个土层的原状土方量、松土方量和压实土方量累加,得到总的原状土方量、松土方量和压实土方量。

-步骤八:生成报表a.根据计算结果,生成土方计算报表。

b.报表中包括土方体积、土方开挖量、土方回填量、原状土方量、松土方量和压实土方量等数据。

3.注意事项-在进行土方计算前,要仔细阅读设计图纸和规范文件,了解土方工程的要求和设计要点。

-在导入设计图纸时,要确保图纸的坐标系和比例尺正确无误。

-在标注土层分界线时,要准确确定每个土层的属性,以便后续计算土方体积和土方开挖回填量。

南方CASS方格网法土石方计算操作步骤

南方CASS方格网法土石方计算操作步骤

南方CASS方格网法土石方计算操作步骤1.【工程准备】确定土石方工程的范围、工程图纸和测量要求。

根据工程图纸提前设置好方格网。

准备测量仪器和工具,如CASS测量仪、测量桩、量角器、计算机等。

2.【搭建方格网】根据工程现场的具体情况,合理地确定方格网的大小和形状。

一般来说,方格网的大小应根据工程的尺寸和地形地貌来确定,一般为10m×10m或者20m×20m的正方形。

3.【布设控制点】在工程现场周边以及施工区域内选择一定数量的控制点,用来确定方格网的位置和坐标。

控制点的选择应遵循准确测量、易于找寻和能够覆盖整个工程区域的原则,并在控制点上设置测量桩。

4.【测量方格网】使用CASS测量仪进行测量,将测量仪设置为“测量模式”,根据方格网的大小和形状,在每个控制点上的测量桩位置进行测量。

使用量角器测量每个方格的角度,并记录在纸质或电子表格上。

5.【质量检查】完成测量后,对测量数据进行质检,检查各个方向上的方格线是否平行、垂直或者设定的方位角。

如果发现测量数据有误,应及时进行纠正和重测。

6.【计算土方量】使用计算机软件或者手工计算,根据测量数据计算每个方格的土方量。

土方量的计算可以使用平均面积法、重心法、重心法与新增法相结合等方法。

7.【填写报告】根据土方量计算结果编制成报告,报告中应包括测量数据、方格网的布设图、土方量的计算方法和结果等内容。

报告应清晰明了,便于对土方量进行审查和使用。

8.【审查与确认】完成报告后,应提交给相关部门或专业人士进行审查,审查内容包括方格网的布设是否合理、计算方法是否正确、计算结果是否合理等。

经过审查无误后,方可正式使用。

9.【存档与备份】对方格网的测量数据、计算结果和报告进行存档和备份,以备日后需要参考和查阅。

存档时应将数据和报告备份到可靠的存储设备中,同时保留纸质原始数据和报告。

总结:南方CASS方格网法土石方计算是一种常用的土石方计算方法,可以准确、高效地计算土石方工程的土方量。

南方CASS土方算量操作方法

南方CASS土方算量操作方法

南方CASS土方算量操作方法一、新建项目1.打开南方CASS软件,点击“新建项目”按钮,进入新建项目界面。

2.在新建项目界面填写项目基本信息,包括项目名称、项目编号、计量单位等,并点击“确定”按钮。

二、导入工程数据1.在新建项目界面点击“导入工程数据”按钮,进入导入工程数据界面。

2.在导入工程数据界面选择“主工程数据”文件夹,点击“确定”按钮。

三、基本设置1.在导入工程数据界面,点击“材料设置”按钮,进入材料设置界面。

2.在材料设置界面,设置主要施工材料的密度、摊铺层数等参数,并点击“确定”按钮。

3.在导入工程数据界面,点击“参数设置”按钮,进入参数设置界面。

4.在参数设置界面,设置计算参数,如填挖方代码、挖填系数等,并点击“确定”按钮。

四、土方计算1.在新建项目界面,点击“土规模自动计算”按钮,进入土规模自动计算界面。

2.在土规模自动计算界面,选择计算范围,点击“计算”按钮,南方CASS自动计算土方规模。

五、平方量规模计算1.在土规模自动计算界面,选择需要计算平方量的土方范围。

2.点击“平方量规模计算”按钮,进入平方量规模计算界面。

3.在平方量规模计算界面,设置计算参数,点击“计算”按钮,南方CASS自动计算平方量规模。

六、施工工序1.在新建项目界面,点击“选择工序”按钮,进入施工工序界面。

2.在施工工序界面,选择需要计算工序量的工程工序。

3.点击“工序量计算”按钮,进入工序量计算界面。

4.在工序量计算界面,设置计算参数,点击“计算”按钮,南方CASS自动计算工序量。

七、成本预估1.在新建项目界面,点击“成本预估”按钮,进入成本预估界面。

2.在成本预估界面,设置主材价格、人工价格等参数。

3.南方CASS自动根据土方规模和工序量计算出成本预估值。

八、生成报表1.在新建项目界面,点击“生成报表”按钮,进入报表生成界面。

2.在报表生成界面,选择需要生成的报表类型,点击“生成”按钮,南方CASS自动生成报表。

南方Cass土方量计算

南方Cass土方量计算

南方Cass土方量计算一、土方量的计算一、方格网来计算土方量是根据实地测定的地面点坐标(X,Y,Z)和设计高程,通过生成方格网来计算每一个方格内的填挖方量,最后累计得到指定范围内填方和挖方的土方量,并绘出填挖方分界线。

系统首先将方格的四个角上的高程相加(如果角上没有高程点,通过周围高程点内插得出其高程),取平均值与设计高程相减。

然后通过指定的方格边长得到每个方格的面积,再用长方体的体积计算公式得到填挖方量。

方格网法简便直观,易于操作,因此这一方法在实际工作中应用非常广泛。

用方格网法算土方量,设计面可以是平面,也可以是斜面,还可以是三角网1、设计面是平面时的操作步骤:选择“工程应用\方格网法土方计算”命令。

命令行提示:“选择计算区域边界线”;选择土方计算区域的边界线(闭合复合线)。

屏幕上将弹出如图8-38方格网土方计算对话框,在对话框中选择所需的坐标文件;在“设计面”栏选择“平面”,并输入目标高程;在“方格宽度”栏,输入方格网的宽度,这是每个方格的边长,默认值为20米。

由原理可知,方格的宽度越小,计算精度越高。

但如果给的值太小,超过了野外采集的点的密度也是没有实际意义的。

注:用复合线画出所要计算土方的区域,一定要闭合,但是尽量不要拟合。

因为拟合过的曲线在进行土方计算时会用折线迭代,影响计算结果的精度。

二、DTM法土方计算由DTM模型来计算土方量是根据实地测定的地面点坐标(X,Y,Z)和设计高程,通过生成三角网来计算每一个三棱锥的填挖方量,最后累计得到指定范围内填方和挖方的土方量,并绘出填挖方分界线。

DTM法土方计算共有三种方法,一种是由坐标数据文件计算,一种是依照图上高程点进行计算,第三种是依照图上的三角网进行计算。

前两种算法包含重新建立三角网的过程,第三种方法直接采用图上已有的三角形,不再重建三角网。

下面分述三种方法的操作过程:1. 根据坐标计算●用复合线画出所要计算土方的区域,一定要闭合,但是尽量不要拟合。

南方cass计算土方量的操作流程

南方cass计算土方量的操作流程

南方cass计算土方量的操作流程
南方cass计算土方量的操作流程如下:
1. 首先,用闭合多段线绘制计算区域边界。

2. 其次,选择外业测量坐标高程数据,并设置处理边坡坡比,最后进行计算。

3. 此外,如果设计面是平面,直接输入目标高程值即可。

如果设计面是一个斜面,使用设置基准点斜面的方法;如果设计面是有两个斜坡的斜面,就用设置基准线斜面的方法;如果设计面是不规则面,先将设计面生成三角网文件再计算。

4. 最后,设置方格宽度。

方格宽度根据计算面积区域大小进行调整。

点击确定得出方量。

计算机成图中显示总的挖方量与填方量,还会标明挖方与填方的分界线。

这些步骤可以帮助您使用南方cass计算土方量。

具体操作可能会根据您的
需求和南方cass软件版本有所不同。

如果有任何疑问,建议查阅软件使用
说明或咨询专业人士。

南方CASS计算土方量方法

南方CASS计算土方量方法

南方CASS计算土方量方法
中国南方CASS计算土方量方法,也称为中国南部土方量计算方法,是指在中国南部的土方量计算。

它是根据地形、地貌和土壤特性进行计算的,采用特殊的计算公式,根据土地的变化情况,通过专业的数据统计和调查分析,获得准确的土方量计算结果。

中国南方CASS计算土方量的主要步骤包括:(1)调查范围的确定,确定所采用的调查方法;(2)数据收集,从已经收集的数据中提取土地利用数据信息;(3)数据分析,采用特定的数据分析技术对土地利用信息进行数学分析;(4)土方量计算,根据实际需要,采用一致的计算公式进行计算,获得准确的土方量值;(5)数据统计,将计算的结果与实测的数据比较,以确定计算精确度。

在实际应用中,中国南方CASS计算土方量通常应用于建设工程的领土勘测,草地结构改造工程中,用于统计场地挖土量。

在比较复杂的工程中,对梯度、坡度和轮廓等因素也要综合计算,以得出更准确的土方量结果。

最后,中国南方CASS计算土方量方法使用简单图形表示和方便的计算公式,使得土方量计算更加容易,而且它易于应用于各种土地利用和工程改造工程中。

南方CASS土方算量操作方法

南方CASS土方算量操作方法

南方CASS土方计算操作方法
1.使用原始地形dat坐标数据文件建立DTM模型:“等高线”菜单-“建立DTM”,使用原始地形数据建立DTM文件,然后使用:“等高线”菜单-“三角网存取”-“写入文件”,将建立的DTM模型保存为原有地形.sjw文件。

3.同样的,使用竣工测量获得的坐标数据文件建立DTM模型:“等高线”菜单-“建立DTM”使用竣工测点数据建立DTM文件,然后使用:“等高线”菜单-“三角网存取”-“写入文件”,将建立的DTM模型保存为开挖后地形.sjw文件。

4. 使用两保存的sjw文件,使用DTM法计算二期间土方量:“工程应用”菜单-“DTM法土方量计算”-“二期间土方计算”,一次打开原有地形.sjw文件和开挖后地形.sjw文件,既可以计算获得施工前后的方量。

一.CASS土方计算的源数据格式
CASS土方计算的源数据格式为:*.dat
点号,,Y坐标,X坐标,高程
二.CASS数据获取方法
(1)从全站仪直接导出*.dat
(2)从地形图上提取*.dat
(3)在文本文档(*.txt)中手动输入(要求在英文输入法下按以上格式输入),再改扩展名为*.dat
(4)在excel中输入,然后另存为*.csv,在改后缀名为*.dat
三.土方计算方法步骤
(1)方格网法土方计算
①展高程点
绘图处理——展高程点
选择文件
②确定挖填区域(pl画线,闭合)
③工程应用——方格网法土方计算
④成果表
(2)断面法土方计算
①绘制纵断面
②生成里程文件
③断面法土方计算
④修改
⑤成果输出
图面
Excel。

南方CASS方格网计算土方步骤

南方CASS方格网计算土方步骤

南方CASS方格网计算土方步骤第一步:确定测量范围首先确定土方工程的范围,包括土方区域的边界和需要计算土方的具体区域。

第二步:设置方格网在土地上设置方格网,可以使用方杆或其他设备进行测量。

方格网的大小和形状根据具体情况而定,通常是正方形或长方形。

方格网应该覆盖整个土方区域,并且网格线应该清晰可见。

第三步:测量高程在每个方格的四个角落和中心点处测量高程。

可以使用全站仪或其他测量仪器进行测量。

记录每个点的高程,并在方格网的对应位置标出高程值。

第四步:计算体积根据方格网的高程测量值,计算每个方格的体积。

计算公式为:体积=面积×平均高程。

首先计算每个方格的面积,可以通过测量每个方格的边长获得。

然后将所有方格的体积累加起来,得到总体积。

第五步:校核体积为了保证计算结果的准确性,需要对计算的体积进行校核。

可以选择一些已知体积的方格,进行实际测量,与计算出的体积进行比较,如果存在差异,需要进行调整。

第六步:计算质量根据已经计算出的总体积,通过土方的密度和含水率等参数,计算土方的质量。

土方的密度和含水率可以通过实验室测试或现场采样测试获得。

第七步:编制报告最后,根据计算结果编制土方测量报告。

报告应包括测量范围、方格网设置、高程测量数据、体积计算结果和质量计算结果等内容。

报告应清晰明了,便于查阅和理解。

需要注意的是,南方CASS方格网计算土方虽然能够提供较为准确的结果,但仍然存在一定的误差。

因此,在实际工程中,需要根据具体情况选择合适的测量方法和设备,并进行必要的校核和调整。

同时,还需要注意保护土地、环境和安全,在测量过程中遵守相关规定和要求。

南方CASS三角网(DTM)计算土方量流程总结

南方CASS三角网(DTM)计算土方量流程总结

南方C A S S三角网(D T M)计算土方量流程总结-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN南方CASS三角网(DTM)计算土方量流程总结一、三角网(DTM)计算由三个要素组成:①计算范围、②(原地面标高)*.dat数据文件、③完成面标高。

二、计算范围(实际土方开挖回填施工边界)计算范围一定要用复合线(PL)画,且最后闭合(CAD按c闭合)。

三、原地面标高*.dat数据文件将原地面标高生成高程点坐标数据文件(*.dat),方法有以下3种:1、对有坐标数据(X,Y,H)的,直接在记事本上按以下格式(序号,编码,Y,X,H)格式: 1,,Y,X,H2,,Y,X,H……….另存为*.dat文件;或直接把保存好的*.txt文件重新命名为*.dat文件。

2、对于CAD图上有原地面三维标高的,可以直接在图上导出来建立数据文件(*.dat)步骤:工程应用——高程点生成数据文件——无编码文件;3、对于CAD图上有三维标高或文字标高的,可以用“·91”命令。

四、完成面标高:完成面很平且只有一个标高!五、常用命令1、CAD“特性”命令:选取范围线,右键,选特性,如发现不是闭合的,可直接改为闭合即可。

2、CASS交互展点命令“·91”:可以将CAD图上的标高点(不管是文字还是三维坐标点)一个个处理,生成dat数据文件;点取·91,CAD画面显示是否将展点追加到文件中,这个文件可以新建的,也可以是已有的。

3、展高程点:绘图处理——展高程点。

4、提取整个图层的标高点:工程应用——高程点生成数据文件——无编码文件。

5、CAD复制+粘贴:CASS一般是用带基点复制+粘贴到原坐标。

6、方格网对齐命令:fgwtf_getpt,此命令多用于CASS方格网与其它软件方格网对齐。

7、标注坐标:zjzb六、特别注意问题1、计算范围一定要是复合闭合线。

2、对于直接在CAD图形导出标高数据生成文件时候,原地面标高数据和完成面标高数据不要在同一图层,对于提取地型图某个图层的标高时候,往往会将其它一些未知性质的点也提取进来,需在记事本上打开,将这些点一一删掉。

南方测绘CASS_土方计算教程

南方测绘CASS_土方计算教程

南方测绘CASS_土方计算教程首先,打开南方测绘CASS软件。

在主界面上,可以看到各种功能和工具的菜单和按钮。

点击“新建工程”来创建一个新的土方计算项目。

接下来,需要导入测量数据。

点击菜单栏中的“导入”选项,选择正确的数据格式,并选择相应的数据文件。

南方测绘CASS支持多种数据格式,如txt、xyz和csv等。

导入完成后,可以在软件中显示数据点的分布和连接线。

然后,需要定义参考面和基准点。

参考面是用于计算土方量的基准面,通常选择地面或其他固定标高。

基准点是用于确定参考面位置的已知点,可以是测量或标注的点。

要定义参考面,点击菜单栏中的“参考面”选项,并选择“添加参考面”。

输入参考面的名称和高程,并选择基准点。

点击“确定”完成参考面的定义。

现在,可以开始进行土方计算了。

点击菜单栏中的“土方计算”选项,选择“填挖方计算”。

在弹出的窗口中,选择填方区域和挖方区域,并选择参考面。

填方区域是土地被填充的地区,挖方区域是被挖开的地区。

点击“确定”开始土方计算。

计算完成后,可以在软件中查看土方量的结果。

点击菜单栏中的“土方量统计”选项,可以看到填方区域和挖方区域的土方量以及总土方量。

此外,还可以生成土方计算的报告,并将结果保存为文件。

除了基本的土方计算功能,南方测绘CASS还提供了其他高级功能,如三维可视化和剖面分析。

通过这些功能,可以更直观地了解土方的情况,并进行更详细的分析和设计。

在进行土方计算时,还需要注意以下几点:1.数据的准确性:导入的测量数据必须准确无误,否则将导致计算结果的不准确。

2.参考面的选择:应根据实际情况选择合适的参考面,以确保计算结果的准确性。

3.数据的处理:在导入数据之前,可以进行必要的数据处理,如去除异常值和噪声等。

综上所述,南方测绘CASS是一款功能强大的土方计算软件,可以帮助测绘工程师进行土方量的计算和分析。

通过本文的介绍和教程,相信读者已经对南方测绘CASS的土方计算有了一定的了解和掌握。

南方CASS7.1方格网计算土方量操作步骤

南方CASS7.1方格网计算土方量操作步骤

第一步:连接全站仪,【数据】→【读全站仪数据】→将新测量数据(此数据为dat格式)保存至电脑;第二步:【绘图处理】→【展高程点】→导出保存在电脑上的新测量数据(若无全站仪导出数据,可将测量所得数据,按序号、空一列、Y、X、H的顺序在EXCEL表格中输入相应数据,再另存为csv格式,不保存关闭EXCEL源文件,在电脑中找到另存的csv文件,改变该文件后缀为dat,再将该dat文件选择用“记事本”程序打开,打开后标准格式如:“13,,881019.718,2563395.065,1880.247”,若不是标准格式,则将其修改至标准格式后保存关闭,最后直接进行【展高程点】操作),【展高程点】可进行多次操作:可先导入面积数据,用PL命令连接面积各数据点,特别注意:最后一点与第一点的连接必须使用“C”的闭合命令;再导入面积内各高程点数据;第三步:【等高线】→【建立DTM】→【由图画高程点生成】→选择面积各数据点边线→【确定】→系统自动生成三角网;第四步:【等高线】→【三角网存取】→【写入文件】→窗选整个图形→选择存盘确定;第五步:【工程应用】→【方格网土方计算】→点击面积边线→弹出对话框,对话框中【高程点坐标数据文件】选择此区域回填前(或开挖前)测量数据的dat格式文件;对话框中【涉及面】栏选择【三角网文件】,选择此前保存的三角网;方格网宽度根据需要调整;点击【确认】,系统自动计算并生成方格网图形,存盘(该文件为dwg格式)退出。

1.在电脑上安装科力达全站仪传输软件2.打开传输软件,设置通讯参数例:协议-None,通讯口-COM1,波特率-9600,数据位-8,停止位-1,检校-无3.打开全站仪,在传输数据通讯参数里改为以上同样的设置(注意电脑和全站仪的通讯参数必须一致)4.用传输线连接电脑和全站仪5.传输数据上传:在电脑上的传输软件输入(或复制)坐标数据,格式为:点号,编码,Y坐标,X坐标,高程在全站仪上选择通讯——接受坐标数据电脑上通讯——选择上传数据仪器型号——确定下传坐标数据基本与上传相同,只在全站仪上选择要下传的坐标数据,传到电脑上以后保存在电脑上无论是上传还是下传数据,都先在仪器上按确定,再在电脑上点确定QAZ0 W157 0SYZ 4JCP 8XF5UR6G F4WZ。

南方CASS土方计算教程(“计算”相关文档)共24张

南方CASS土方计算教程(“计算”相关文档)共24张
113. 2、配合南方测绘软件使用,作为数据输入的辅助软件。 使用简单,可用于设计面(挖/填后)为任意形状(凹凸面、平面、斜面)的场地土方计算,计算结果稳定。 6、选择计算方法 (1)点击下拉菜单“工程应用 |DTM法土方计算|根据坐标文件”
4、根据测量记录说明确定哪些点是边界点
5、绘制挖(填)后的边界线
坐标正算:
极坐标(距离r--方位角a)换算 直角坐标(y,x) 3、可以将坐标计算结果输出到记事本或Excel。 4、软件运行界面见后附图:
俺到这已江 朗才尽啦!
(5)平场标高(米):112 (6)计算成图 (7)结果输出 (8)在成图目录用记事本打开dtmtf.log文件,查看计算过程和结果。 (9)可以将dtmtf.log文件数据导入Excel,辅以手工计算。
3、断面法
(1)里程文件数据输入 文件扩展名*.hdm 数据格式:
里程,横断面中心高度 例:100.0,3.76
二、准备知识
❖ (一) Auto CAD 基础
Auto CAD2002 常用功能 1、界面简介
2、常用绘图工具/命令的使用 3、常用编辑工具的作用
4、图层的使用对象 5、捕捉功能的使用
6、其他命令(如属性列表list)等等
7、南方测绘与CAD界面互换
❖ (二)工程测量基础
测量坐标系
1、功能:测量数据后期处理、成图、成果输出 4、根据测量记录说明确定哪些点是边界点
(5)设计面是: (1)平面(2)斜面(3)数据文件 <1>3
(6)导入挖(填)后的坐标及高程数据文件 (7)计算成图
(8)结果输出
2、三角网法
(1)点击下拉菜单“工程应用 |DTM法土方计算|根据坐标文件”

南方CASS土方算量操作方法

南方CASS土方算量操作方法

南方CASS土方算量操作方法一、概述南方CASS土方算量操作方法是一种用于量化土方工程的工作量和材料需求的方法。

本文将介绍南方CASS土方算量的详细步骤和操作方法。

二、准备工作在进行南方CASS土方算量前,需要准备以下工作:1. 土方设计图纸:获取土方工程的设计图纸,确保准确理解土方工程的结构和要求。

2. CASS软件:安装并熟悉使用南方CASS软件,该软件为土方算量提供了便捷的计算和量化工具。

3. 工程测量仪器:准备好必要的测量仪器,如测量尺、测量仪等。

三、南方CASS土方算量步骤1. 导入设计图纸:打开CASS软件,选择导入设计图纸功能,将土方设计图纸导入软件中。

2. 确定测量区域:根据设计要求,用鼠标或绘图工具在设计图纸上确定需要进行土方算量的具体区域。

3. 设置基准点:在所选区域的合适位置设置基准点,该基准点将用于土方算量的标准化。

4. 进行测量:使用测量仪器对设计图纸上的各个点进行实测,并记录下各个点的坐标和高程数据。

5. 计算土方量:根据测量数据和设计图纸上的标高标注,利用CASS软件进行土方量的计算。

软件将根据基准点和测量数据自动生成各个点的坐标和高程。

6. 生成报表:根据计算结果,CASS软件将自动生成土方算量的详细报表,包括开挖量、填方量、挖填方差量等信息。

7. 分析和优化:根据生成的报表,可以进行土方工程的进一步分析和优化,帮助工程师做出合理的调整和决策。

四、注意事项1. 熟练掌握软件操作:为了保证准确的土方算量结果,操作人员需要熟练掌握CASS软件的使用方法,尽量减少人为的误差。

2. 测量仪器的准确性:选择和使用准确可靠的测量仪器,并进行良好的维护和校准,以确保测量数据的准确性。

3. 持续学习和更新:随着科技的进步和新技术的出现,土方算量的方法和工具也在不断更新和改进,建议持续学习和关注相关行业的最新发展。

五、总结南方CASS土方算量操作方法是一种高效且准确的土方工程量化方法,通过使用CASS软件和测量仪器,可以快速计算和生成土方算量报表,为土方工程的实施和管理提供有力支持。

南方CASS方格网计算土方量流程总结

南方CASS方格网计算土方量流程总结

南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成:计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线(PL)画,且最后闭合(CAD按c闭合);三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件(*.dat),方法有以下2种:1、对有坐标数据(X,Y,H)的,直接在记事本上按以下格式(序号,编码,Y,X,H)操作:1,,Y,X,H2,,Y,X,H……….另存为*.dat文件。

2、对于CAD图上有原地面标高的,可以直接在图上导出来建立数据文件(*.dat)步骤:工程应用——高程点生成数据文件——无编码文件;注意:原地面高程点所在图层不要有完成面标高存在,否则计算结果不准确!四、生成完成面标高三角网文件要将完成面标高生成三角网文件(*.sjw)1、首先要生成完成面标高数据文件(*.dat),步骤同上生成原地面标高数据文件;2、接着生成三角网:第一步:建立DTM模型,可以由已有设计标高数据文件或图面高程点生成。

步骤:等高线——建立DTM——(由已有数据文件或图面高程点生成);第二步:建立三角网并生成三角网文件;步骤:等高线——三角网存取——写入文件(*.sjw)五、方格网法计算过程步骤:工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat(原地面)——三角网文件*.sjw(完成面)。

特别注意问题:1、计算范围一定要是复合闭合线;2、对于直接在CAD导出标高数据生成文件时候,原地面标高数据和完成面标高数据不要在同一图层。

土方量计算一、方格网法Cass7.0 软件中的方格网法,需要提供计算区域的“高程点数据坐标文件”作为计算的依据,其具体计算操作如下:首先是导入“高程点坐标数据文件”,然后选择设计面:1)、当设计面为平面时,需要输入“目标高程”,在“方格宽度”一项中输入你需要设置的方格网规格,例如输入20m 则为才用20m×20m 方格网进行土方计算;2)、当设计面为斜面时,有“基准点”和“基准线”两种方法,其原理是相同的,只是计算条件不同而已。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

南方CASS土方计算操作方法
一.CASS土方计算的源数据格式
CASS土方计算的源数据格式为:*.dat
点号,,Y坐标,X坐标,高程
二.CASS数据获取方法
(1)从全站仪直接导出*.dat
(2)从地形图上提取*.dat
(3)在文本文档(*.txt)中手动输入(要求在英文输入法下按以上格式输入),再改扩展名为*.dat
(4)在excel中输入,然后另存为*.csv,在改后缀名为*.dat
三.土方计算方法步骤
(1)方格网法土方计算
①展高程点
绘图处理——展高程点
选择文件
②确定挖填区域(pl画线,闭合)
③工程应用——方格网法土方计算
④成果表
(2)断面法土方计算
①绘制纵断面
②生成里程文件
③断面法土方计算
④修改
⑤成果输出
图面Excel。

相关文档
最新文档
