一期给排水总设计说明
给排水设计说明书
前言1、该设计为长春市鸿运星城小区[1号]商住楼给排水设计，住宅类型：类；楼房层数：五层。
2、该方案为室内给排水设计方案，满足室内用水和室内的排水。
3、给水管道地上部分采用PPR塑料管，地下部分采用镀锌钢管。
其布置要求是：满足最佳水力条件；便于维护管理；保护管道不受损伤；满足经济、美观的要求。
4、排水管道地上部分采用PVC塑料管，地下部分采用铸铁管。
其布置要求是：形成最优水力条件；便于维护管理；保证使用安全；经济美观要求；无特殊要求的排水系统，在力求短直配管基础上应尽量将管道设置于不明显墙、梁、柱间交角处；管道穿过墙基础时，必须预留孔洞，预留孔洞位置尺寸应按规范要求实施，并在必要时设套管防护。
5、本建筑以城市给水管网为水源,给水管接自南侧道路,污水需经化粪池处理后排放至北侧道路污水管道。
6、关键词：住宅给水排水设计目录第1章概述 (3)1.1 设计任务 (3)1.2 原始资料 (3)第2章建筑内部给水系统 (4)2.1 给水方式的选择 (4)2.2 给水管道的布置及管材的选取 (5)2.3 给水系统的计算 (5)第3章建筑内部排水系统 (9)3.1 排水系统的选择 (9)3.2 排水管道的布置及管材的选取 (9)3.3 排水系统的计算 (11)附录一、给水管路系统图 (13)二、给水管路水力计算表 (14)三、排水管路系统图 (18)四、排水管路水力计算表 (19)主要参考文献 (22)第一章概述1.1 设计任务设计题目：长春鸿运星城小区室内给水排水设计设计内容及要求1、设计方案方案力求：适用、安全、可靠、经济。
2、图纸要求一层平面图、标准层平面图、给水系统图、排水系统图各1张。
图纸尺寸为标准二号图或标准二号图一次加长。
图纸标注：相应的管道尺寸、标高、坡度、定位尺寸、引用的图集号等。
设计说明：如流量、水压、管材、阀门、防腐、图例、施工要求等。
3、设计计算书用统一的16开专用纸书写。
包括：设计题目、目录、设计原始资料、方案确定、绘制草图、流量计算、水力计算等。
给排水设计方案说明模板
给排水设计方案说明模板一、项目概述本设计方案主要针对某个具体项目的给排水设计进行说明，包括设计目标、项目背景、设计要求等内容。
二、设计目标1. 实现项目区域内所有建筑物的正常给水和排水需求。
2. 保障给排水系统的稳定性和可靠性，提高系统运行效率。
3. 采用合理的设计方案，保障系统的安全性和环境友好性。
4. 考虑项目投资和运维成本，在满足设计要求的前提下，尽量节约资源和降低成本。
三、项目背景项目位于某城市的某区域，是一个综合性建筑群，包括住宅楼、商业楼、办公楼等不同类型建筑，总建筑面积约为XXX平方米。
由于区域发展迅速，居民和商业活动频繁，对给排水系统提出了较高的要求。
四、设计要求1. 给水系统要求：a. 确保每个建筑单位都能够得到稳定的供水；b. 采用合理的管网布局，减少管线损失和压力波动；c. 使用优质的给水设备，提高供水质量；d. 考虑用水需求峰值，合理设计水箱容量；e. 保障消防用水需求。
2. 排水系统要求：a. 确保每个建筑单位排水畅通；b. 采用合理的管网布局，确保排水坡度；c. 使用高效的排水设备，提高排水效率；d. 考虑雨水排放和污水处理的问题；e. 保障排水系统的安全性和环境友好性。
3. 其他要求：a. 必须遵循相关法律法规和工程标准；b. 设计方案要符合项目投资和运维成本的要求；c. 需要提供详细的报告和图纸，以便后续施工和验收。
五、设计方案设计方案需要全面考虑项目的实际需求和限制条件，采用合理可行的技术手段实现给排水系统的设计要求。
具体方案包括但不限于以下几个方面：1. 给水系统设计方案：a. 确定主要供水源及供水管道；b. 设计管网布局和管径；c. 确定水箱容量和选用水泵设备；d. 考虑消防用水系统。
2. 排水系统设计方案：a. 确定主要排水出口和排水管道；b. 设计管网布局和排水坡度；c. 选用合适的排水设备；d. 考虑雨水排放和污水处理措施。
3. 其他设计方案：a. 考虑给排水系统的安全性和环保性；b. 采用智能化控制系统，提高系统的运行效率；c. 考虑施工和维护便捷性，降低运维成本。
给排水规划说明
给排水规划说明标题：给排水规划说明引言概述：给排水规划是城市规划中至关重要的一环，它涉及到城市的供水、排水、雨水管理等方面，对于城市的可持续发展和居民生活质量具有重要影响。
本文将从五个方面详细阐述给排水规划的重要性和相关内容。
一、供水规划1.1 水资源评估：对城市的水资源进行评估，包括水源地的水质和水量等指标，为供水规划提供依据。
1.2 水源保护：制定水源地保护措施，包括建立保护区域、加强水源地管理和监测等，确保供水的安全和可持续性。
1.3 供水系统规划：根据城市人口、用水需求等因素，规划供水系统的布局、管网设计和水厂建设等，以满足城市的供水需求。
二、排水规划2.1 雨水排放规划：制定雨水排放的方案，包括建设雨水收集设施、设置雨水管网和雨水排放口等，以减少城市内涝和水资源浪费。
2.2 污水处理规划：规划污水处理设施的建设和改造，确保城市污水的合理处理和排放，以保护水环境和居民健康。
2.3 排水管网规划：设计城市排水管网的布局和管径，确保排水系统的畅通和高效，减少污水倒灌和管道堵塞等问题。
三、雨水管理规划3.1 雨水收集利用：规划雨水收集系统，将雨水用于灌溉、景观水体补充等，减少城市对地下水的依赖，实现水资源的可持续利用。
3.2 雨水渗透措施：制定雨水渗透措施，包括建设雨水花园、绿地和雨水渗透井等，减少城市的地表径流，改善城市的水文循环。
3.3 雨水调蓄设施规划：规划雨水调蓄设施的建设，包括雨水花园、雨水池塘和地下蓄水池等，用于调节城市雨水径流，减轻洪涝灾害的风险。
四、水环境保护规划4.1 水质监测与评估：建立水质监测体系，对城市水环境进行监测和评估，及时发现和解决水污染问题，保护水资源。
4.2 水生态恢复规划：制定水生态恢复方案，包括湿地保护和修复、水体生态修复和鱼类保护等，保护和改善水生态环境。
4.3 水资源管理与调度：制定水资源管理和调度方案，包括水资源的分配和利用、水量调度和水权交易等，实现水资源的合理利用和保护。
非常详细的给排水专业施工图设计说明文本
设备专业施工图设计说明给排水专业施工图设计说明目录第一章总则1.1. 工程设计依据1.2. 工程概况1.3. 设计原则1.4. 设计范围1.5. 定义1.6. 设计协调1.7. 图纸标注单位说明第二章制图说明2.1. 建筑分区说明2.2. 图纸编号说明2.3. 图纸比例说明2.4. 设备编号说明2.5. 系统、立管、空调风口、电动风阀及自控阀等编号说明第三章初步设计说明3.1. 室外管线3.2. 给水排水3.2.1 给水3.2.1.1 生活给水3.2.1.2 消防给水3.2.1.3 生活饮用水系统3.2.1.4 其它给水3.2.2 中水3.2.3 排水3.3. 空调、采暖、通风3.3.1 设计参数及设计标准3.3.2 室内负荷计算总量3.3.3 空调采暖方案3.3.4 空调冷热源3.3.5 空调采暖冷热水系统3.3.6 室内气流组织3.3.7 通风系统3.4. 动力3.5. 自动监控要求3.6. 建筑能耗计量3.7. 消防设计专篇3.7.1 消防用水量3.7.2 消防储水池3.7.3 室外消火栓系统3.7.4 室内消火栓系统3.7.5 自动喷水灭火系统3.7.5.1 湿式系统及预作用式系统3.7.5.2 大空间智能型主动喷水灭火系统3.7.6 机械加压送风防烟系统3.7.7 机械排烟系统3.7.8 空调通风系统防火措施3.7.9 其他防火系统3.8 环保设计专篇3.8.1 噪声控制3.8.2 室内环境3.8.3 污水处理3.8.4 废气排放3.9 卫生防疫专篇3.10 节水设计专篇3.11 节能设计专篇第四章施工说明4.1. 管材及做法4.2. 保温材料及做法4.3. 阀门配件及做法4.4. 系统工作压力、试验压力4.5. 防腐、冲洗4.6. 支吊架4.7. 其它第一章总则1.1 工程设计依据：本工程设计执行国家现行建筑设计规范、规程、标准、通用图集及建设部、郑州市有关规定，主要包括（但不限于）：设备专业施工图设计说明设备专业施工图设计说明工程设计依据－标准图、通用图集（一）设备专业施工图设计说明工程设计依据－标准图、通用图集（二）设备专业施工图设计说明1.2 工程概况―商业‖ 项目位于河南。
给排水工程设计说明
给排水工程设计说明一、工程概况二、设计依据1．相关文件及基础资料（1）业主提供物探成果（2）业主提供1:500实测地形图；（3）勘察单位提供的勘察报告、相关试验工程报告；（4）《关于道路项目雨水污水管道用材事宜的函》；（5）《关于本项目相关的会议纪要》；2．相关规划(1)《XX市城市总体规划修编（2001～2020)》；(2)《XX市XX地区分区规划调整（2008-2020）》；（3）《XX市给水工程系统规划（2006～2020）》；（4）《XX市污水工程系统规划（2006～2020）》；（5）《XX市雨水系统及防洪规划（2006～2020）》；3．采用的规范及尺度➢《室外给水设计规范》(GB-2006)；➢《室外排水设计规范》(GB-2006)（2016年版）；➢《给水排水工程管道结构设计规范》（GB-2002）；➢《市政公用工程设计文件编制深度规定》（2013年版）；➢《城市工程管线综合规划规范》（GB-2016）；➢《给水排水管道工程施工及验收规范》（GB-2008）；➢《公路排水设计规范》（JTG/TD33-2012）；➢《城镇给排水工程技术规范》（GB -2012）；➢《XX市城市规划技术标准与准则（2017年版）》；➢其他国家及地方现行有关设计规范及标准。
三、设计内容工程设计内容市政门路配套的给水、雨水、污水、缆线管廊、门路预留沟、绿化喷灌、低影响开发雨水系统工程设计，燃气管仅预留线位，不在本次设计范围，由业主委托具备相干资质单元另行施行。
4、一般说明（1）图中所注尺寸，除特别说明或标注外，管径、井径以mm计，其余均以m计；（2）图中所注标高，压力管标高以其管中央计，重力排水管渠以其管渠内底计；（3）图中尺寸、桩号均指导管中央或井中央，雨水渠坐标指导检查井盖中央，其余管道坐标为井中央；（4）采用1956年黄海高程系。
5、工程近况及其评价1．给水工程现状2.排洪及雨水工程现状3．污水工程近况4、燃气管线现状六、管线综合设计1．管线平面设计本工程依据《XX市城市规划技术标准与准则》（2017年版），需布置的管线有给水、雨水、污水、电力、通、燃气等管线，按照道路断面布置情况，考虑各种管线的使用和维修方便，管线尽量布置在人行道、绿化带内。
给排水设计施工总说明
给排水设计施工总说设计说明一设计说明1.现行的国家有关设计规范及技术规程,地方法规.2.业主对本工程的技术要求及提供的有关资料.3.其它专业提供的有关设计资料.二工程概况本工程为傣妹—株洲店装修工程,给排水设计.三给,排水系统利用大楼原有的排水系统,结合装修的要求进行管道接驳.四消防系统1.消火栓系统和灭火器配置利用大楼原有的消火栓系统及灭火器配置,位置根据装修布局调整(需得到大楼消防局认可)2.自动喷淋灭火系统利用大楼原有的自动喷淋灭火系统,结合装修室内布置作局部修改即满足要求施工说明一管材及阀门1.生活给水和热水管采用胶联聚乙烯给水管道(保利管"),连接方式采用插头式接头,专用夹紧工具安装.2.消火栓给水管小于或等于100MM的采用热浸.镀锌钢管，丝扣连接，大于100MM的采用无缝钢管，热镀锌二次安装，法兰或沟槽连接，阀门及需拆卸部位采用法兰连接，管道工作压力1.6MPa自动喷水管采用热浸镀锌钢管，丝扣或沟槽式连接，管道工作压力1.6MPa3.室内排水管、雨水管采用排水UPVC管，承插粘接。
替污泵后的排水管采用镀锌钢管。
4.生活给水管，小于等于50MM采用全铜截止阀，工作压力1.6MPa；其余的采用优质闸阀，工作压力1.6MPa5.生活热水管上采用全铜质截止阀，工作压力1.6MPa。
二管道敷设1.热水立管与横管的连接应设弯头侧接管，不得顶接。
2.污水横管于横管的连接，不得采用正三通和正四通；污水立管与横管及排水管连接采用2个45º弯头，且立管底部弯管处应设支墩。
3.自动喷水灭火系统管道变径时，应采用异径管连接，不得采用补芯。
4.阀门安装时应将手柄留在易于操作处。
暗装在管井、吊顶内的管道，凡设阀门及检查口处均应设检修设施。
5.排水管道除图中注明者外，均按下列坡度安装：6.给水管、消防给水管均按0.002的坡度坡向立管或泄水装置。
7.热水管及热水回水管以0.003的向上坡度坡向立管，且最高点设自动排气阀，最低点设泄水装置。
给排水设计说明范文
给排水设计说明范文排水设计是指在建筑物或城市规划中，为了合理利用和处理水资源，保障人们生活和工作环境的安全、卫生和舒适，对建筑物的雨水、污水以及生活排水进行合理规划和布局的过程。
排水设计涉及到建筑物内部的各种排水系统，包括雨水管道、污水管道、生活排水管道和排污管道等。
排水设计的目的主要有以下几个方面：1.防止水浸水。
排水设计可以保证建筑物周围的地面水分畅通，防止水浸入建筑物内部，造成建筑物的损坏。
2.防止水滞留。
合理的排水设计可以确保雨水和污水迅速流失，防止水滞留，减少蚊蝇滋生的机会，保障人们的健康和生活品质。
3.防止污水外溢。
排水设计可以确保污水在处理前不会在建筑物内部外溢，减少对环境的污染和对人体的危害。
4.合理利用水资源。
排水设计可以将雨水收集和利用，用于灌溉、冲厕和清洗等用途，减少对自来水的依赖。
在排水设计中，需要考虑的主要因素有以下几个：1.建筑物的结构特点。
不同的建筑物结构需要设计不同的排水系统。
例如高层建筑需要设计有压力的排水系统，而别墅和低层建筑则可以采用重力排水系统。
2.建筑物的用途和人员密度。
不同的建筑物用途和人员密度对排水系统的要求也不同。
例如商业建筑物和住宅建筑物的排水系统设计会有所不同，前者需要处理大量的污水和生活排水，而后者则需要处理相对较少的污水和生活排水。
3.地形和地势。
地形和地势对排水系统的设计有着重要的影响。
例如在山区和丘陵地区，需要考虑地面的坡度并合理安排雨水排泄口。
而在平原地区，可以通过引导污水和生活排水流入污水处理厂进行处理。
4.可再利用性。
排水设计还需要考虑排水后的水资源是否可以再利用。
例如通过合理设计污水处理系统，可以将处理后的水用于灌溉和冲厕，实现水资源的再利用。
在排水设计过程中1.收集土地和建筑物的相关数据。
包括地形地貌、土地利用状况、建筑物的结构和用途等。
2.进行水量计算和水质分析。
根据建筑物的用途和人员密度，计算污水和生活排水的产生量，并分析水质。
给排水设计说明范例
给排水设计说明范例一、项目背景：随着城市建设的快速发展和人民生活水平的提高，给排水系统在城市建设中的重要性越来越凸显出来。
给排水设计作为城市基础设施的重要组成部分，其合理性和科学性直接影响着城市的居民生活质量和城市形象。
因此，本文将为大家提供一份给排水设计说明的范例，旨在帮助设计人员更好地规划城市的给排水系统。
二、设计目标：1. 安全可靠：给排水系统设计要充分考虑到使用者的安全需求，确保给水水质符合卫生标准，排水系统能够正常运作。
2. 高效节能：给排水系统设计要尽可能减少用水量和能耗，采用节能技术和设备，提高系统的运行效率。
3. 环保可持续：给排水系统设计要符合环保要求，减少污染物的排放，最大限度地保护环境。
4. 适应性强：给排水系统设计要考虑到未来城市的发展需求，具备一定的扩展性，能够适应不同的城市规模和特点。
三、设计原则：1. 综合考虑：给排水系统设计要充分考虑到各种因素，如城市布局、土地利用、水资源状况等，进行综合分析和评估。
2. 科学合理：给排水系统设计要遵循相关的技术规范和标准，保证设计方案的科学性和合理性。
3. 绿色可持续：给排水系统设计要推广使用环保材料和节能设备，减少资源消耗和环境污染。
4. 风险评估：给排水系统设计要进行风险评估，识别潜在的风险和问题，并提出相应的应对措施。
5. 经济可行：给排水系统设计要充分考虑到经济效益，确保设计方案的可行性和可持续性。
四、设计内容：给排水系统的设计内容包括以下几个方面：1. 给水系统设计：根据城市的用水需求和供水条件，确定给水系统的规模和布局，选择合适的给水设备和管道材料。
2. 排水系统设计：考虑到城市的排水需求和排水条件，确定排水系统的规模和布局，设计合适的排水设备和管道。
3. 雨水利用系统设计：利用雨水资源，设计雨水收集系统和利用设备，实现雨水的集中利用和排放。
4. 污水处理系统设计：根据城市的污水排放要求和处理能力，设计污水处理设施和处理工艺，实现污水的有效处理和排放。
设计及施工说明给排水
设计及施工说明给排水
一、设计要求
1.1 给排水系统应符合国家相关建筑规范和标准的要求，确保建筑物内部的卫生环境和使用安全。
1.2 给排水系统的设计应考虑建筑物用途、布局、管道材质、管道走向等因素，保证系统的可靠性和耐久性。
1.3 给排水系统应分别设计冷水、热水和污水三个系统，并合理设置水表、水泵、水箱等设备。
二、材料选用
2.1 管道材料：
2.1.1 冷、热水管道可选用PVC管、PP-R管、铜管等。
选择材料应考虑管道的耐压、耐温性能。
2.1.2 污水管道可选用PVC管、铸铁管或HDPE管，在选择时要考虑管道的耐腐蚀性能。
2.2 排水井、检查井：一般使用塑料井或混凝土井，井盖应具有防滑、防积水等功能。
三、布局设计
3.1 冷、热水管道布局：
3.1.1 冷水管道应尽量减少弯头，避免直径变小的连接，以确保供水的稳定性和流量。
3.1.2 热水管道应隔热处理，减少热量散失，并设置安全阀、温控阀等设备，确保供热系统的安全运行。
3.2 污水管道布局：
3.2.1 污水管道应尽量避免走斜线，采用直线延伸布局，减少管道阻力。
3.2.2 在建筑物顶层设置通风管道，以排放污水管道中的恶臭气体，保护室内空气质量。
四、施工要求。
给排水施工图总设计说明
一、 工程简介 本工程为 XXXXXXXX，本工程为多层建筑，XXXXXXX。总建筑面积 XXXX M2.
二、 设计依据 1. 建筑专业提供的条件图及甲方提供的相关资料； 2. 建设单位提供的技术要求及有关资料； 3. 《建筑给排水设计规范》 GB50015-2003(2009 年版)； 4. 《高层民用建筑设计防火规范》 GB50045-95(2005 年版)； 5. 《自动喷水灭火系统设计规范》 GB50084-2001(2005 年版)； 6. 《建筑灭火器配置设计规范》 GB50140-2005； 7. 《节水型生活用水器具》 CJ164-2002; 8. 《室外给水设计规范》 GB50013-2006； 9. 《民用建筑太阳能热水系统应用技术规范》 GB50364-2005; 10. 《室外排水设计规范》 GB50014-2006； 11. 《住宅建筑规范》 GB50368-2005； 12. 《住宅设计规范》 GB50096-1999（2003 年版）。 13. 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002
分钟内压力降不大于 0.02MPa,然后将试验压力降至工作压力，作外观检查，以不 漏为合格。 2. 自动喷水灭火系统管道的试验压力不小于 1.4MPa。 3. 压力排水管道，按 0.4MPa 试压（按排水泵设计扬程的 2 倍进行施压）。 4. 室内雨水管做闭水试验，注水高度应由水平排出管满至最上部雨水斗，在 1 小时内 不渗不漏为合格。 5. 污水管道注水至一层楼的高度，进行灌水试验，并污水干立管进行通球试验。 6. 水压试验的试验压力表位于系统或试验部分的最低部位。 九、 防腐及油漆 1. 在涂刷底漆前，必须清除表面的灰尘、污垢、锈斑、焊渣等物。涂刷油漆应厚度均 匀，不得有脱皮，起泡、流淌和漏涂现象。 2. 生活给水干立管明装者外刷樟丹两道，再刷两道白色调和漆。埋地者外壁刷两道沥 青漆防腐。消火栓给水管明装着外刷樟丹两道，再刷两道白色调和漆。埋地者外壁 刷两道沥青漆防腐。 3. 排水管内壁热刷石油沥青两道，关外闭麦低着刷两道沥青漆防腐，明装者先刷两道 樟丹。再刷两道白色调和漆。埋地排水管外壁做加强防腐层。 十、 管道冲洗 1. 生活给水管，生活热水管在交付使用前须用浊度在 10mg/L 以下的净水冲洗，冲洗 时，以系统内最大设计流量为冲洗流量或不小于 2.0m/S 的流速冲洗，直到出口水 色与透明度与入口目测一致为合格。 2. 生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国 家《生活饮用水标准》方可使用。 3. 室内消火栓系统交付使用前，必须冲洗干净，其冲洗强度应达到消防时的最大设计 流量。 4. 雨水管、排水管冲洗以管道畅通为合格。 十一、节能 选用节能型的给排水设备实现运行节能 1. 生活水泵采用两套无负压供水系统，以达到节能目的。 2. 水池、水箱溢流水位均设报警装置，防止进水管阀门故障时，水池、水箱长时间溢 排水。 3. 充分利用市政管压力供水、减少加压供水楼层数以减少能耗量。 4. 选用节水型卫生器具，公共部分采用节水型非接触式阀门管件。 十二、其他
给排水设计方案说明(模板)
给排水设计方案说明(模板).pdf 模板一：给排水设计方案说明一、设计背景与目的1.1 设计背景设计背景的描述部份。
1.2 设计目的设计目的的描述部份。
二、设计范围2.1 设计范围说明设计范围的详细说明部份。
2.2 设计标准设计标准的具体说明部份。
三、设计方案3.1 给水系统设计3.1.1 户内给水设计方案3.1.2 户外给水设计方案3.1.3 消防给水设计方案3.2 排水系统设计3.2.1 家庭排水设计方案3.2.2 建造物排水设计方案3.2.3 道路排水设计方案四、设计流程4.1 初步设计4.2 正式设计4.3 施工图设计五、设计计算与分析5.1 给水系统计算与分析5.1.1 给水管道计算5.1.2 水泵选型计算5.2 排水系统计算与分析5.2.1 排水管道计算5.2.2 排水泵选型计算六、设计材料与设备6.1 设计材料6.2 设计设备七、施工方案7.1 施工过程7.2 施工材料与设备7.3 施工安全措施八、预算与进度计划8.1 设计预算8.2 施工进度计划九、质量控制9.1 质量控制措施9.2 质量检测方法附件：1. 示例图纸一2. 示例图纸二法律名词及注释：1. 法律名词一：相关解释说明。
2. 法律名词二：相关解释说明。
模板二：给排水系统设计方案说明一、设计背景与目的1.1 设计背景设计背景的详细描述部份。
1.2 设计目的设计目的的详细说明部份。
二、设计范围2.1 设计范围说明设计范围的详细描述部份。
2.2 设计标准设计标准的具体说明部份。
三、设计方案3.1 给水系统设计3.1.1 户内给水设计方案3.1.2 户外给水设计方案3.1.3 消防给水设计方案3.2 排水系统设计3.2.1 家庭排水设计方案3.2.2 建造物排水设计方案3.2.3 道路排水设计方案四、设计流程4.1 初步设计4.2 正式设计4.3 施工图设计五、设计计算与分析5.1 给水系统计算与分析5.1.1 给水管道计算5.1.2 水泵选型计算5.2 排水系统计算与分析5.2.1 排水管道计算5.2.2 排水泵选型计算六、设计材料与设备6.1 设计材料6.2 设计设备七、施工方案7.1 施工过程7.2 施工材料与设备7.3 施工安全措施八、预算与进度计划8.1 设计预算8.2 施工进度计划九、质量控制9.1 质量控制措施9.2 质量检测方法附件：1. 示例图纸一2. 示例图纸二法律名词及注释：1. 法律名词一：相关解释说明。
给排水设计说明(最全)
给排水设计说明1.设计依据（1）《建筑给水排水设计标准》GB50015－2019；（2）《建筑设计防火规范》GB50016-2014（2018版）；（3）《消防给水及消火栓系统技术规范》GB50974-2014；（4）《建筑灭火器配置设计规范》GB50140-2005；（5）《室外给水设计标准》GB50013-2018；（6）《室外排水设计标准》GB50014-2021；（7）《民用建筑节水设计标准》GB50555-2010；（8）《建筑中水设计规范》GB50336-2018；（9）《云南省民用建筑节能设计标准》DBJ53/T-39-2011；（10）《建筑给排水及采暖工程施工质量验收规范》GB50242-2016；（11）《城镇给水排水技术规范》GB50788-2012；（12）《建筑与小区雨水控制及利用工程技术规范》GB50400-2016；（13）《自动喷水灭火系统设计规范》GB50084-2017；（14）《汽车库、修车库、停车场设计防火规范》GB50067-2014；（15）《气体灭火系统设计规范》GB50370-2005；（16）《消防设施通用规范》GB55036-2022；（17）《建筑给水排水与节水通用规范》GB55020-2021；（18）《建筑节能与可再生能源利用通用规范》GB55015-2021；（19）建筑专业提供的各种条件图；2.设计范围设计地块内的生活给水系统、生活热水系统、消防系统、生活排水系统等。
3.工程概况3.1工程名称：建设项目总承包项目；3.2建设地点：开发区；3.3设计内容：新建一栋综合楼的总图、建筑、给排水、电气(含强、弱电)等专业设计，道路广场室外给排水管线和相应配套等设施的初步设计。
3.4总建筑面积：510844.88平方米；地上建筑面积：510844.88平方米；占地面积：54983.10平方米；3.5建筑设计使用年限类别：2类50年。
3.6屋面防水等级：综合楼、水泵房防水等级均为Ⅰ级；3.7抗震设防烈度:7度0.10g；3.8建筑物主要特征见下表：建筑物一览表建筑名称层数（层）建筑功能建筑基底面积(㎡）建筑面积(㎡）结构形式建筑定性建筑高度(m）耐火等级防水等级附属用房1食堂、办公21881.1221794.95框架结构单层公共建筑4.35二级Ⅰ级合计24983.1020844.884.给水系统4.1水源本项目水源取自西北侧市政道路，由市政道路引出两路DN100给水管在场地内形成环状管网，水压为0.30MPa。
给排水设计说明
给排水设计说明一、项目概况二、设计依据：1、相关规范：(1)《建筑给水排水设计标准》GB 50015-2019(2)《民用建筑设计统一标准》GB 50352-2019(3)《民用建筑节水设计标准》GB 50555-2010(4)《住宅设计规范》GB50096-2011(5)《住宅建筑规范》GB50368-2005(6)《建筑机电工程抗震设计规范》GB 50981-2014(7)《屋面雨水排水系统技术规程》CJJ142-2014(8)《建筑灭火器配置设计规范》GB50140-2005(9)《建筑设计防火规范》GB50016-2014（2018年版）(10)《绿色建筑评价标准》GB/T 50378-2019(11)《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002(12)《建筑给水排水与节水通用规范》GB55020-2021(13)《建筑与市政工程抗震通用规范》GB55002-20212、建设单位对本工程提出的相关意见及要求，即设计任务书。
3、建筑和有关工种提供的作业图和有关资料。
三、设计范围：本设计范围包括：生活给排水系统、灭火器系统、热水系统、雨水系统。
四、管道系统：1、生活给水系统：1）、水源：采用市政水源，由原市政给水管网引入1根DN150的给水管道，住宅采用市政直供，供水压力0.7MPa。
水表井内设减压阀，阀后压力不大于0.2MPa。
2）、在本项目范围内布置环状供水管网，供给本工程室内。
4）、工程总用水量：最高日用水定额按200L/人.天，小时变化系数2.5，按3.5人考虑。
本工程全村最高日用水149.8m³/d，最大时用水量15.6m³/h。
5）、给水形式：总引入管水表设于室外水表井内，水表采用普通机械水表。
2、生活排水系统：1）、排除卫生间污废水。
2）、排水量：按给水量的100%计，149.8m³/d。
3）、本工程卫生间排水横管均敷设在下层空间。
给排水设计总说明
给排水设计总说明一、引言给排水设计是建筑工程中重要的一环，它涉及到建筑物的供水、排水等基本功能，直接影响到建筑物的使用质量和人们的生活品质。
本文将对给排水设计的一般原则、工作流程以及关键措施进行总说明，以期为相关从业人员提供指导和参考。
二、设计原则1. 安全原则：给排水系统设计时首要考虑的是其安全性，必须符合国家建筑设计规范和相关法律法规的要求，保证设计的可靠性和安全性。
2. 经济原则：在确保安全和功能的前提下，尽可能提高设计效益和节约成本，选择合适的材料和设备，控制工程造价。
3. 实用原则：给排水系统是为用户提供便利的生活环境和工作条件，设计应符合实际使用需求，合理配置管线和设备，提供稳定的供水和良好的排水效果。
4. 环保原则：在设计过程中，应充分考虑环境保护要求，选择低能耗、低污染的技术和设备，合理利用水资源，减少对环境的负面影响。
三、工作流程1. 初步设计：根据建筑工程的功能和需求，确定给排水系统的类型和规模。
综合考虑建筑物的用途、设计标准、相关规范和地理条件等因素，初步确定供水设备、排水设备以及管道布置等。
2. 施工图设计：在初步设计的基础上，进行详细设计，绘制施工图。
根据设计标准和规范要求，选择合适的管材、设备和阀门等，并确定其布置位置和安装方式。
3. 水力计算：根据设计的给排水系统，进行水力计算，包括供水压力计算、管道流量计算、排水管道坡度计算等等，以确保系统的运行效率和稳定性。
4. 施工管理：根据施工图和设计要求，组织施工人员进行实施，并进行质量监督和检测。
确保施工过程中的安全和品质，及时解决施工中出现的问题。
5. 竣工验收及维护：完成施工后，进行系统的竣工验收。
定期进行维护和检修工作，确保给排水系统的正常运行和使用寿命。
四、关键措施1. 供水系统设计：根据建筑物的用途和人口数量，确定供水系统的规模和水压要求。
选择适当的供水设备，如水泵、水箱等，并严格按照设计标准进行管网布置和容量计算。
给排水设计说明书
第1章设计总说明给水管网的设计是给排水工程规划设计的主要内容，通过技术经济分析，选择技术可行、经济合理的最佳方案。
根据输配水管网布置的原则，选择管网控制点，进行平差和水力计算，确定输配水干管的直径、走向，并布置沿线的主要附件；绘制管道平面图和纵断面图。
排水管网设计根据确定的设计方案，在适当比例的总体布置图上划分排水流域，布置管道系统；根据设计人口数污水量标准，计算污水设计流量；进行污水管道水力计算，确定管道断面尺寸、设计坡度、埋设深度；确定污水管道在道路横断面上的位置；绘制管道平面图和纵断面图。
1.1设计原始资料（1）城区平面图1X（电子版）（2）城区及人口情况：该城区为XX省某大城市的一个城区，位于珠江的下游。
设计人口数为15万。
城区生活用水的最小要求服务水头为40m。
（3）火车站污水量为320 m3/d，均匀排出。
（4）城区工业企业分布及用水量情况见表1。
表1.1工厂名称工人数生产用水量（m3/d）排入市政管网的最大生产污废水量（m3/d）用水时间高温车间一般车间A 120 260 3500 3200 全天均匀使用B 80 136 **** **** 8~24h均匀使用C 94 187 **** **** 全天均匀使用D 0 150 **** **** 8~16h均匀使用E 50 145 2000 1800 8~16h均匀使用备注水质与生活饮用水相同，水压无特殊要求。
淋浴人数高温车间按85%计，一般车间按70%计。
（5）城市自然状况①城区土壤种类为粘质土。
地下水水位深度为15m。
年降水量为936mm。
城市最高温度为42℃，最低温度为0.5℃，年平均温度为20.4℃。
夏季主导风向为南风，冬季主导风向为北风和东北风。
②城区中各类地面与屋面的比例（%）见表2。
表1.2各类屋面混凝土与沥青路面碎石路面非铺砌土路面公园与绿地0.3 0.4 0.1 0.1 0.2（6）水文资料①河流历史最高洪水位为98.4m，97%保证率的枯水位为86.5m；常水位为92.3m。
给排水规划说明
给排水规划说明一、背景介绍随着城市化进程的加快，城市人口不断增加，给排水系统的规划和建设变得越发重要。
本文将针对某城市的给排水规划进行详细说明，包括规划目标、规划范围、规划原则以及规划实施方案等内容。
二、规划目标1. 提供可靠的给排水服务：确保城市居民和企事业单位的日常生活、生产和经营活动所需的给排水服务稳定可靠。
2. 实现可持续发展：通过科学规划和合理设计，优化给排水系统的布局，减少资源浪费，提高系统的效率和环境适应能力。
3. 保护水环境：减少污水排放对水体的污染，保护水生态环境的稳定和健康。
三、规划范围本次给排水规划涵盖了某城市的全域范围，包括城市中心区、郊区和周边农村地区。
规划考虑了城市现有的给排水设施和管网，以及未来的城市发展需求。
四、规划原则1. 综合规划：以综合规划为基础，充分考虑城市的发展需求、环境条件和资源状况，确保规划的科学性和可行性。
2. 适度超前：在规划设计上适度超前，预留一定的发展空间和容量，以适应未来城市发展和人口增长的需求。
3. 绿色环保：推广绿色、低碳、环保的给排水技术和设备，减少能耗和污染物排放，提高系统的可持续性。
4. 效益优先：在规划设计上注重经济效益，合理配置资源，提高投资回报率，确保规划的可持续性和可操作性。
五、规划实施方案1. 基础设施建设：根据城市发展需求和规划原则，对给排水设施和管网进行优化升级，提高系统的运行效率和服务能力。
- 新建污水处理厂：根据未来城市发展需求，新建一座大型污水处理厂，提高污水处理能力，减少污染物排放。
- 扩建供水管网：根据人口增长和用水需求变化，扩大供水管网的覆盖范围，提高供水的可靠性和稳定性。
- 优化雨水排放系统：改善城市雨水排放系统，增加雨水收集和利用设施，减少城市内涝和雨水污染。
2. 智能监控系统：引入先进的智能监控技术，对给排水系统进行实时监测和管理，提高系统的运行效率和故障处理能力。
- 安装传感器和监测设备：在关键节点安装传感器和监测设备，实时监测水质、水位、流量等参数，及时发现和解决问题。
给排水设计说明书
给排水设计说明书给排水设计说明书1.项目概述本文档是对给排水系统设计方案的详细说明，包括设计目标、设计范围和设计要求等内容。
2.设计目标2.1 来水压力和流量要求在设计水系统时，需要满足建筑物内所有出水点的合理供水需求，根据建筑物类型和使用人数确定来水压力和流量要求。
2.2 污水排放要求污水排放要满足相关法律法规的要求，并考虑到建筑物内各种排水设施的使用情况，合理布置排污管道，并采取相应的污水处理措施。
2.3 防水要求设计考虑建筑内外防水问题，确保其密封性和防水性能，防止地下室、地下管道等处出现渗漏和漏水现象。
3.设计范围3.1 给水系统设计①基本水源供应设计设计确定建筑物的水源供应类型，如自来水、地下水或其他水资源，并预测未来的供水需求。
②建筑内给水管道设计根据建筑物类型和用途，设计合理的给水管道布局，确定管道的材料、直径和斜度，并对管道进行合理支撑和固定，确保供水稳定。
③出水设备和阀门选择根据建筑物内需要的出水设备，选择合适的水龙头、浴缸、洗手盆等，并合理安装和布置相应的阀门，以保证供水安全性和节水。
3.2 排水系统设计①建筑物内污水排放管道设计设计合理的污水排放管道布局，根据各种排水设备的使用情况，确定管道的材料、直径和斜度，并确保排水畅通。
②降雨排水系统设计根据降雨量和建筑物类型，设计合理的降雨排水系统，包括屋顶排水、地面排水和雨水收集利用等。
③排水设备选择根据建筑物类型和使用需求，选择合适的排水设备和管道附件，并确保其符合相关标准和规范的要求。
4.设计要求4.1 设计标准和规范根据国家相关标准和规范，进行设计，并确保设计方案符合当地法律法规的要求。
4.2 管道和设备的规格根据设计要求和建筑物类型，确定管道和设备的规格，并确保其质量符合相关标准。
4.3 安全性和可靠性要求设计要考虑给排水系统的安全性和可靠性，确保其在使用过程中的稳定性和耐久性。
4.4 节能与环保要求在设计过程中，考虑节能和环保要求，合理利用新能源和节水技术，降低系统能耗和对环境的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给排水总设计说明
一.设计概况
本项目位于“成都华邑·阳光里一期A区”景观工程设计。
二.设计依据
2.1.相关专业提供的工程设计资料。
2.2.建设单位提供的设计任务书及设计要求。
2.3.中华人民共和国现行有关给水、排水、消防和卫生等设计规范及规程。
三.设计范围
3.1.本设计范围包括红线以内景观的给水排水等管道系统。
3.2.工程总水表井给水预留点后的景观给水和景观排水为本次设计。
四.管道系统
4.1.景观给水系统：市政给水管网供水的最小压力为0.25MPa，由小区给水干管引来。
景观日用水量按2L/m·次计。
4.2.景观排水系统：小区草地的排水采用1%地面放坡方式排入雨水口（雨水沟），园路及小区广场设雨水口（雨水沟）收集雨水，排入小区雨水管道。
水景排水由溢水管和排水管汇集后就近排入小区雨水管道。
五.一般设计施工说明
5.1.图中所注尺寸除管长、距离、标高以米（m）计外，其余以毫米（mm）计。
5.2.本图所注管道标高：给水、压力排水管等压力管指管中心，雨水、溢水、泄水管等重力流管道指管内底。
5.3.给水管道：
（1）设水表井一座，水表井水表后安装止回阀。
（2）景观给水系统采用PE给水管，管道公称压力为1.25MPa。
（3）绿化灌溉取水采用人工快速取水器DN20，间距为30～40米，或如图所示,管径如图所示。
（4）水池补水由景观给水管提供。
5.4.排水管道：
（1）景观排水系统采用UPVC排水管，就近排入小区雨水管道。
雨水口（雨水沟）与雨水井连接管为UPVC双壁波纹管DN200，或如图所示，景观排水干管及管径≤300mm为UPVC 双壁波纹管，就近连接于小区雨水管道。
（2）景观花池、树池内的绿化渗水盲管采用UPVC排水管DN80，沙池渗水及楼板上绿化渗水为DN100，进水口采用不锈钢砂网包扎，敷设在渗水层中，盲管开孔Φ10，间距50mm。
5.5.阀门及附件
（1）景观给水管上采用ABS工程塑料或全铜质阀门，工作压力为1.6MPa。
（2）景观排水管上的阀门采用铜芯球墨铸铁外壳闸阀，工作压力为1.0MPa。
5.6.管道敷设
5.6.1.各种管道在施工前，应对施工点进行标高实测复测，如与施工图标高不一致，应通知设计方进行调整后，方可施工。
管道穿钢筋混凝土墙，应根据图中管道位置配合土建工种预留孔洞或预埋套管，管道穿水池壁时，应预埋防水套管，过主干道部分均用大一级的钢管作套管。
5.6.2.给水管
（1）给水管转弯处利用组合弯头，弯曲管等管件不能完成弯转角度要求时，可在直线管段利用管道承插口偏转进行调整，但承插口的最大偏转角不得大于1%%d，以保证接口的严密性。
（2）当给水管敷设在污水管的下面时，应采用钢管或钢套管，套管伸出交叉管的长度每边不得小于3.0m，套管两端应采用防水材料封闭。
5.6.3.排水管
（1）排水管道的铺设不得出现无坡、倒坡现象。
（2）两检查井之间的管段的坡度应一致，如有困难时，后段坡度不应小于前段管道坡度。
（3）排水管道转弯和交汇处，应保证水流转角等于和大于90°，但当管径小于300mm，且跌水高度大于0.30m时，可不受此限制。
5.6.4.管道坡度
（1）排水管道除图中注明外，均按下列坡度安装：
（2）.给水管均按0.002的坡度坡向立管或泄水装置。
5.6.5.管道连接
（1）阀门安装时应将手柄留在易于操作处。
（2）水泵、设备等基础螺栓孔位置，以到货的实际尺寸和设备说明为准。
5.6.6.管道基础
（1）如为未经扰动的原状土层，则天然地基进行夯实达到95%。
（2）如为回填土应分层夯实达到95%后再垫砂，砂层厚度为300mm。
（3）如为岩石或多石层，则在岩石或多石地段做150mm厚砂石垫层。
（4）如为软泥土则应更换土壤或每2.5-3.0m做混凝土枕基。
（5）砂石基础的夯实系数按国标04S516要求施工，回填土密实度按《给水排水管道工程施工及验收规范》GB50268-97规定施工。
（6）室外给水排水管道埋深车行道下不低于0.70米，其他不低于0.50米。
否则，应采取保护措施，排水管道基础做法详图集-95S222。
（7）雨水口深一般为0.90m，绿地下不小于0.70m。
5.6.7.阀门井和检查井
（1）排水管管径≤300mm时，采用Φ700mm砖砌直筒型检查井。
（2）单侧或双侧有接入管，管径≤400mm时，采用Φ1000mm砖砌检查井。
（3）跌落井采用竖管式砖砌收口式跌水井。
（4）给水、排水阀门井采用砖砌式收口式阀门井。
5.6.8.管槽回填土
（1）管顶上部500mm以内，不得回填块石、碎石砖和冻土块，500mm以上不得集中回填块石、碎砖、冻土块。
（2）沟槽内的回填土应分层夯实，机械夯实不大于300mm，人工夯实时，不大于200mm。
（3）管道接口处的回填土应仔细夯实，不得扰动管道的接口。
5.6.9.给排水构筑物
（1）景观水表井按国标05S502《室外水表井及安装图(无旁通管有止回阀）》进行。
（2）雨水口设于有道牙的路面时采用边沟式雨水口，而设于无道牙的路面时采用平箅式雨水口。
（3）在车行道上的所有检查井、阀门井井盖、井座均采用重型球墨铸铁双层井盖和井座。
人行道下和绿化带的井盖、井座采用轻型球墨铸铁单层井盖井座、井座。
（4）在路面上的井盖，上表面应同路面相平，无路面井盖应高出室外设计标高50mm，并应在井口周围以0.02的坡度向外做护坡。
5.6.10.管道防腐：热镀锌钢管、焊接钢管埋地敷设时，管外壁刷冷底子油一道，石油沥青二道，当埋于腐蚀性土壤或焦渣层内时，应做加强防腐：在管外壁刷冷底子油一道，石油沥青一道，玻璃布一层，冷底子油一道，石油沥青一道，总厚度不大于6mm。
5.6.11.管道试压
（1）景观水泵出水管试验压力为1.3MPa，其余给水管试验压力为0.9MPa，试压方法应按《给水排水管道工程施工及验收规范》GB50268-97第10.2.10条及第10.2.13条之规定执行。
（2）室外排水管的试验,应按《给水排水管道工程施工及验收规范》GB50268-97第10.3.1
条及第10.3.6条之规定执行。
（3）污水及雨水的立管、横干管，还应按《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002的要求做通球试验。
（4）水压试验的试验压力表应位于系统或试验部分的最低部位。
5.6.13.其它
（1）本工程的给水排水全部管材及其附件必须是国家合格的产品。
（2）施工中应与土建公司和其它专业公司密切合作，及时预留孔洞及预埋套管，以防碰撞和返工。
（3）本设计施工说明与图纸具有同等效力，二者有矛盾时，业主及施工单位应及时提出，并以设计单位解释或图纸变更为准。
（4）除以上说明外，还应遵照《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002及《给水排水管道工程施工及验收规范》GB50268-97 的要求进行施工。
《给水排水构筑物施工及验收规范》GB50141-2002 施工。

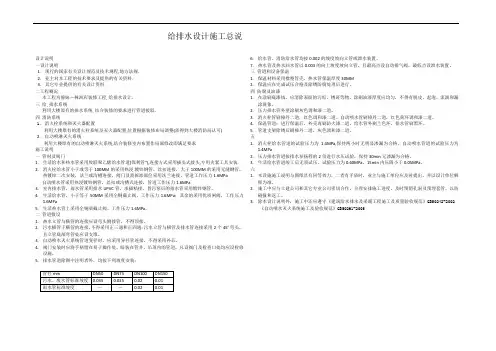

塑料给水管基本尺寸对照表。
