机械设计基础第10章联接习题解答10-1 试证明具有自锁性的螺旋传动，其效率恒小于50%。
证：η=tg ψ/tg （ψ+ρ） 自锁条件ψ≤ρη≤tg ψ/tg 2ψ=（1-tg 2ψ）/2≤0.5 即50%10-2 试计算M20、M20*1.5螺纹的升角，并指出哪种螺纹的自锁性较好。
解: M20 粗牙螺纹 d 2=18.376 P=s=2.5 ψ=tg -1s/(πd 2)=2.48°M20*1.5 细牙螺纹 d 2=19.026 P=s=1.5 ψ=1.44° ∴ 细牙螺纹自锁效果好10-3 求螺栓所产生的拉应力为若干？螺栓会不会损坏? 解: 材料35 σB =530MPa σS =315MPa (表9-1 p123)螺栓M8 d 1=6.647 d 2=7.188 P=1.25 (表10-1 p135) ψ=3.1683° f ’=0.1 ρ’=tg -1f ’=5.7106°螺母M8 d 0=9 d w =11.5 r f =(d w +d 0)/4=5.125螺纹拧紧时 T=F a [d 2tg(ψ+ρ’)/2+f c r f ]=FL (参考例10-2 p140) ∴ F a =2FL/[ d 2tg(ψ+ρ’) +2f c r f ]=25500 N==214d F aπσ734.85 MPa >σS 螺栓会损坏10-4解: Fa=100kN 梯形螺纹 d=70 d 2=65 P=10 n=4︒==-083.1121d nPtgπψρ’=5.711°(1) 648.0)(='+=ρψψηtg tg(2) 86.980)(22='+=ρψtg d F T aNm(3) 螺杆每转1转 工作台升高S=nP=40 螺杆转速 n 杆=υ/S=800/40=20 r/min 螺杆功率 W n T T P 205430===杆杆πω(4) 工作台下降时 06.305)(22Nm ＞tg d F T a='-='ρψ 阻力矩(制动力矩)10-5 求允许的牵引力。
机械设计基础 课后习题答案 第三版 课后答案(1-18章全) 完整版
机械设计基础课后习题答案第三版课后答案(1-18章全) 完整版机械设计基础课后习题答案第三版高等教育出版社目录第1章机械设计概述1第2章摩擦、磨损及润滑概述 3第3章平面机构的结构分析12第4章平面连杆机构16第5章凸轮机构 36第6章间歇运动机构46第7章螺纹连接与螺旋传动48第8章带传动60第9章链传动73第10章齿轮传动80第11章蜗杆传动112第12章齿轮系124第13章机械传动设计131第14章轴和轴毂连接133第15章轴承138第16章其他常用零、部件152第17章机械的平衡与调速156第18章机械设计CAD简介163机械设计概述机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。
2.方案设计在满足设计任务书中设计具体要求的前提下,由设计人员构思出多种可行方案并进行分析比较,从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。
3.技术设计完成总体设计、部件设计、零件设计等。
4.制造及试验制造出样机、试用、修改、鉴定。
常见的失效形式有哪几种?答:断裂,过量变形,表面失效,破坏正常工作条件引起的失效等几种。
什么叫工作能力?计算准则是如何得出的?答:工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。
对于载荷而言称为承载能力。
根据不同的失效原因建立起来的工作能力判定条件。
标准化的重要意义是什么?答:标准化的重要意义可使零件、部件的种类减少,简化生产管理过程,降低成本,保证产品的质量,缩短生产周期。
第2章摩擦、磨损及润滑概述按摩擦副表面间的润滑状态,摩擦可分为哪几类?各有何特点?答:摩擦副可分为四类:干摩擦、液体摩擦、边界摩擦和混合摩擦。
干摩擦的特点是两物体间无任何润滑剂和保护膜,摩擦系数及摩擦阻力最大,磨损最严重,在接触区内出现了粘着和梨刨现象。
液体摩擦的特点是两摩擦表面不直接接触,被液体油膜完全隔开,摩擦系数极小,摩擦是在液体的分子间进行的,称为液体润滑。
大连理工 机械设计基础 作业解答：第10章-连接
紧螺栓连接
静载荷
铰制孔用螺栓
受横向载荷
变载荷
[τ]=σS/2.5 [σp]=σS/1.25(被连接件为钢) [σp]=σB/(2~2.5)（被连接件为铸铁）
[τ]=σS/(3.5~5) [σp]按静载荷的[σp]值降低20%~30%
材料
碳钢 合金钢
表10-8螺纹连接的安全系数（不能严格控制预紧力时）
fa与关系受横向工作载荷公称直径细牙螺距p0526752459035073545324240508448041340553504918075125718866471075101590268376125107512175108631010615125114127011183515125116147011383515118202224272525251637618376203762205125051152941729419294207522375221513035277272621132151表101直径与螺距粗牙普通螺纹基本尺寸140页螺纹连接受载情况许用应力松螺栓连接s1217紧螺栓连接受轴向横向载荷控制预紧力是时s1215不严格控制预紧力时查表108铰制孔用螺栓受横向载荷静载荷225被连接件为铸铁变载荷值降低2030材料静载荷变载荷m6m16m16m30m6m16m16m30碳钢合金钢425106576565表107螺纹连接的许用应力152页表108螺纹连接的安全系数不能严格控制预紧力时106某重要拉杆螺纹连接拉杆所受拉力f13kn载荷稳定拉杆材料为q275
所选螺柱的个数和直径是合适的。
螺栓轴线到边缘的距离 e=d+（3~6）mm
（4）让工作台在载荷Fa的作用下等速下降，是否需要制动装 置？加于螺杆上的制动力矩应为多少？
第10章齿轮机构-答案详解
《机械设计基础》作业六一齿轮机构姓名 ___________ 班级 ________ 学号 _________ 成绩__________一、填空题：（24分）1、齿轮齿廓上压力角的定义为啮合点受力方向和速度方向之间所夹的锐角，标准压力角的位置在分度圆上，在齿顶圆压力角最大。
2、标准齿轮的概念是m a、ha*、c*四个基本参数为标准值，分度圆齿厚与槽宽相等，具有标准齿顶咼和齿根咼。
3、渐开线齿廓的正确啮合条件是m仁m 2,「1=「2;标准安装条件是分度圆与节圆重合;连续传动条件是应使实际啮合线段大于或等于基圆齿距，此两者之比称为重合度。
4、齿轮传动的实际啮合线为从动轮齿顶与啮合线交点B2，—直啮合到主动轮的齿顶与啮合线的交点B1为止，理论啮合线为两齿轮基圆的内公切线，即啮合极限点N占N2间的线段。
5、与标准齿轮比较，变位齿轮的齿厚、齿顶圆、齿根圆等参数发牛了变化，齿—数、模数、压力角等参数没有发生了变化。
在模数、齿数、压力角相同的情况下，正变位齿轮与标准齿轮相比较，下列参数的变化是：齿厚增加；基圆半径不变 :齿根高减小。
6以切削标准齿轮时的位置为基准，刀具的移动距离xm― 为变位量，刀具远离轮心的变位x>0 称正变位。
7、对渐开线直齿圆柱齿轮传动时，如重合度等于 1.3，这表示啮合点在法线方向移动一个法节的距离时，有百分之30 的时间是二对齿啮合，有百分之70的时间是一对齿啮合。
8、对无侧隙啮合的一对正传动齿轮来说，两轮分度圆的相对位置关系是相离____ ，齿顶高降低系数大于零。
9、用范成法加工渐开线直齿圆柱齿轮，发生根切的原因是刀具的顶线超过了啮合起始点。
10、一对渐开线直齿圆柱齿轮传动,其啮合角的数值与节圆上的压力角总是相等。
二、选择题（14分）1、渐开线在B —的压力角、曲率半径最小。
A.根圆B. 基圆C. 分度圆D.齿顶圆2、一对渐开线直齿圆柱齿轮的啮合线相切于_B ____ 。
A.两分度圆B. 两基圆C. 两齿根圆D.两齿顶圆3、渐开线齿轮的标准压力角可以通过测量—C—得。
机械设计基础第10章习题讲解
本章的习题是按旧书的齿形系数Y F 求解的，新书需将齿形系数改为复合齿形系数Y FS 。
旧书（新书）10-3（10-3） 标准渐开线齿轮的（复合）齿形系数Y F （Y FS ）与什么因素有关？两个直齿圆柱齿轮的模数和齿数分别为m 1=20 mm ，z 1=20；m 2=2 mm ，z 2=20，其（复合）齿形系数是否相等？答：标准渐开线齿轮的（复合）齿形系数Y F （Y FS ）与齿轮的齿数有关，而与模数无关。
由于两个直齿圆柱齿轮的齿数相等，故其（复合）齿形系数是相等的。
10-7（10-6）有一直齿圆柱齿轮传动，允许传递功率P ，若通过热处理方法提高材料的力学性能，使大小齿轮的许用接触应力[σ H2]、[σ H1]各提高30％，试问此传动在不改变工作条件及其他设计参数的情况下，抗疲劳点蚀允许传递的扭矩和允许传递的功率可提高百分之几？解：由齿轮接触疲劳强度条件][≤)1(335H 213H σuba KT u σ±=当大小齿轮的许用接触应力提高30％时，即[] 1.3[]H H σσ'=，在不改变工作条件及其他设计参数的情况下，有[]1[] 1.3H H σσ'==得： 21111.3 1.69T T T '==11 1.69P P T T P P '=''=故允许传递的扭矩和允许传递的功率可提高69％。
10-8（10-7） 单级闭式直齿圆柱齿轮传动，小齿轮的材料为45钢调质，大齿轮材料为ZG310-570正火，P = 4 kW ， n 1=720 r/min ，m =4 mm ，z 1=25，z 2 =73，b 1=84 mm ，b 2 =78 mm ，单向传动，载荷有中等冲击，用电动机驱动，试问这对齿轮传动能否满足强度要求而安全工作。
解 ：⑴ 齿轮材料的许用应力由表 10-1查得小齿轮材料45钢调质，齿面硬度230HBS ；大齿轮ZG310-570正火，齿面硬度180HBS ，齿轮的材料为软齿面齿轮。
杨可桢《机械设计基础》课后习题及详解(连接)【圣才出品】

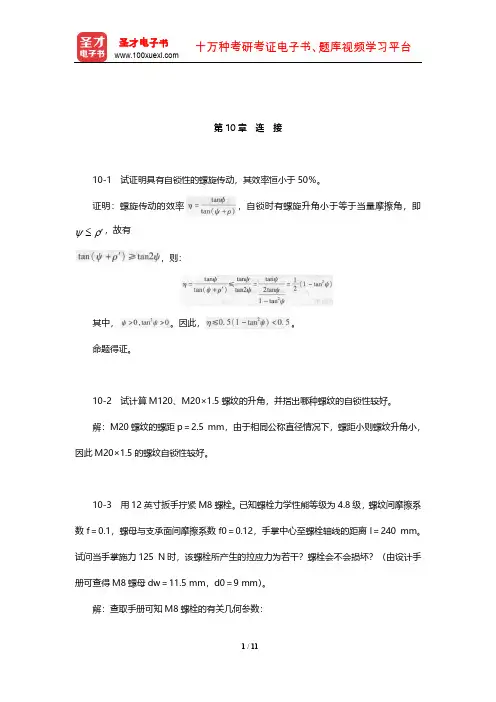

第10章连接10-1 试证明具有自锁性的螺旋传动，其效率恒小于50％。
