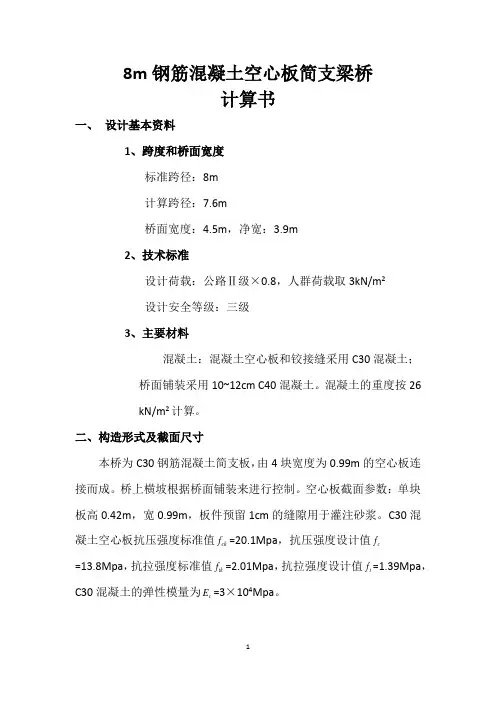

8m跨简支板 桥 手动计算书
8m钢筋混凝土空心板简支梁桥计算书一、设计基本资料1、跨度和桥面宽度标准跨径：8m计算跨径：7.6m桥面宽度：4.5m，净宽：3.9m2、技术标准设计荷载：公路Ⅱ级×0.8，人群荷载取3kN/m2设计安全等级：三级3、主要材料混凝土：混凝土空心板和铰接缝采用C30混凝土；桥面铺装采用10~12cm C40混凝土。
混凝土的重度按26kN/m2计算。
二、构造形式及截面尺寸本桥为C30钢筋混凝土简支板，由4块宽度为0.99m的空心板连接而成。
桥上横坡根据桥面铺装来进行控制。
空心板截面参数：单块板高0.42m，宽0.99m，板件预留1cm的缝隙用于灌注砂浆。
C30混凝土空心板抗压强度标准值f=20.1Mpa，抗压强度设计值c fck=13.8Mpa，抗拉强度标准值f=2.01Mpa，抗拉强度设计值t f=1.39Mpa，tkC30混凝土的弹性模量为E=3×104Mpa。
c图1 桥梁横断面构造及尺寸图式（单位：cm ）三、 空心板截面几何特性计算1、 毛截面面积计算空心板剖面图详见图2，A=83×42+（4×26/2+4×8/2+12×8-3.14×222/4）×2 =3054.12cm 2图2 中板截面构造及尺寸（单位：mm ）2、 毛截面中心位置2834221(426/2(262/316)48/2(41/312)1283054.126 3.1422/423)2d ⨯⨯+⨯⨯⨯++⨯⨯⨯++⨯⨯-⨯⨯⨯==19.90cm （即毛截面重心离板下边缘距离为19.90cm ）3、毛截面惯性矩计算324221183428342(2119.90)2(2222/4(2319.90))1264I ππ=⨯⨯+⨯⨯--⨯⨯⨯+⨯⨯- =4.86×105cm 4空心板截面的抗扭刚度可简化为如图3所示的箱型截面近似计算所以得到抗扭刚度为：2222641244(9918)(428) 1.731022(428)(9918)22818T b h I cm h b t t ⨯-⨯-===⨯--+⨯+⨯图三 抗扭惯性矩简化计算图（单位：cm ）四、 主梁内力计算1、 永久作用效应计算a 、空心板自重（一期结构自重）G 1 G 1=3054.12×10-4×26=7.94kN/mb 、桥面自重（二期结构自重）G 2桥面栏杆自重线密度可按照单侧8kN/m 计算。

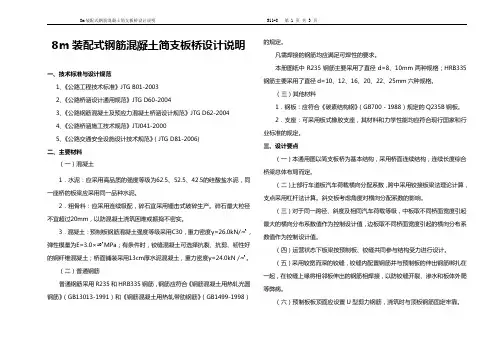

8米板桥设计说明
8m装配式钢筋混凝土简支板桥设计说明一、技术标准与设计规范1、《公路工程技术标准》JTG B01-20032、《公路桥涵设计通用规范》JTG D60-20043、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-20044、《公路桥涵施工技术规范》JTJ041-20005、《公路交通安全设施设计技术规范》（JTG D81-2006)二、主要材料（一）混凝土1．水泥：应采用高品质的强度等级为62.5、52.5、42.5的硅酸盐水泥，同一座桥的板梁应采用同一品种水泥。
2．粗骨料：应采用连续级配，碎石宜采用锤击式破碎生产。
碎石最大粒径不宜超过20mm，以防混凝土浇筑困难或振捣不密实。
3．混凝土：预制板钢筋混凝土强度等级采用C30，重力密度γ=26.0kN/3m，弹性模量为E=3.0×410MPa；有条件时，铰缝混凝土可选择抗裂、抗剪、韧性好的钢纤维混凝土；桥面铺装采用13cm厚水泥混凝土，重力密度γ=24.0kN /3m。
（二）普通钢筋普通钢筋采用R235和HRB335钢筋，钢筋应符合《钢筋混凝土用热轧光圆钢筋》（GB13013-1991）和《钢筋混凝土用热轧带肋钢筋》（GB1499-1998）的规定。
凡需焊接的钢筋均应满足可焊性的要求。
本册图纸中R235钢筋主要采用了直径d=8、10mm两种规格；HRB335钢筋主要采用了直径d=10、12、16、20、22、25mm六种规格。
（三）其他材料1．钢板：应符合《碳素结构钢》（GB700－1988）规定的Q235B钢板。
2．支座：可采用板式橡胶支座，其材料和力学性能均应符合现行国家和行业标准的规定。
三、设计要点（一）本通用图以简支板桥为基本结构，采用桥面连续结构，连续长度综合桥梁总体布局而定。
（二）上部行车道板汽车荷载横向分配系数，跨中采用铰接板梁法理论计算，支点采用杠杆法计算。
斜交板考虑角度对横向分配系数的影响。
（三）对于同一跨径、斜度及相同汽车荷载等级，中板取不同桥面宽度引起最大的横向分布系数值作为控制设计值，边板取不同桥面宽度引起的横向分布系数值作为控制设计值。
简支空心板计算说明书(路基宽度12m-l=16m)
公路桥梁空心板设计计算书装配式先张法预应力混凝土简支空心板桥上部结构计算（路基宽度12m，跨径16m，交角0°）设计计算人：复核核对人：单位审核人：项目负责人：编制单位：编制时间：二○一五年八月目录一、设计资料 (1)1.主要技术指标 (1)2.计算依据 (1)3.所用材料及指标 (1)二、结构形式及尺寸的选定 (2)三、计算要点 (3)1.主要设计参数 (3)2.作用类别和作用效应组合 (3)3.施工方案 (4)4.程序计算要点 (4)四、桥梁模型的建立 (4)1.空心板截面的整体化 (4)2.横向荷载分布系数的计算 (5)2.冲击系数计算 (6)3.空心板有限元模型的建立 (6)五、持久状况承载能力极限状态计算 (7)1.正截面抗弯承载力验算 (7)2.斜截面抗剪承载力验算 (8)六、持久状况正常使用极限状态计算 (8)1.正截面抗裂验算 (8)2.斜截面抗裂性验算 (9)3.挠度验算 (9)七、短暂状况和持久状况构件的应力计算 (10)1.短暂状况构件的应力验算 (10)2.持久状况预应力混凝土构件的应力验算 (11)一、设计资料1.主要技术指标桥梁主要的技术指标汇总后，详见表1：表1 桥梁主要技术指标2.计算依据（1）《公路工程技术标准》JTG B01-2014；（2）《公路桥涵设计通用规范》JTG D60-2004；（3）《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004；（4）《公路桥涵施工技术规范》JTG/T F50-2011；（5）《预应力混凝土用钢绞线》GB/T5224-2003；（6）《公路交通安全设施设计技术规范》JTG D81-2006；（7）《钢筋焊接及验收规程》JGJ 18-2003；（8）《公路工程混凝土结构防腐蚀技术规范》JTG/T B07-01-2006。
3.所用材料及指标上部空心板混凝土采用C50，桥面整体化层混凝土采用C50（厚度15cm），普通钢筋采用HPB300和HRB400钢筋，预应力钢束采用低松弛高强度钢绞线，主要材料力学指标见表2。
混凝土简支t型梁桥计算书
一、设计资料1.桥面净空净—8m＋2×1.0m人行道2.主梁跨径和全长标准跨径：l=19.50mb计算跨径：l=19.00m=19.46m主梁全长：l全3.设计荷载公路—I级，人群荷载标准值3.5kN/m24.材料钢筋：主钢筋用HRB335，其他用钢筋采用R235；混凝土：C305.计算方法极限状态法。
6.结构尺寸如图1所示，全断面六片主梁，设五根横梁。
二、主梁的计算（一）主梁的荷载横向分布系数1.跨中荷载弯矩横向分布系数（按修正偏心压力法）I（1）计算I和T翼板的换算平均高度1202140100h =+=（mm ） 求主梁截面重心位置 ()()4182001300120200-16002130020013002120120200-1600a x =⨯+⨯⨯⨯+⨯⨯=（mm ） 主梁抗弯惯距()()()4102323mm 10234.7418-21300130020013002001212120-418120200-1600120200-1600121⨯=⎪⎭⎫⎝⎛⨯⨯+⨯⨯+⎪⎭⎫ ⎝⎛⨯⨯+⨯=I 主梁抗扭惯矩查表得对于翼板：1.0075.01600120b t 11<==，31c 1=对于梁肋：)169.0120-1300200b t 22==，297.0c 2=()4933m1i 3i i i mm 10725.32001180297.0120160031t b c ⨯=⨯⨯+⨯⨯==∑=T I（2）计算抗扭修正系数β查表知，当6n =时，028.1=ξ，并取E G 4.0=，得923.06.1600.1910234.710725.34.0028.1112109=⎪⎭⎫⎝⎛⨯⨯⨯⨯⨯⨯+=E E β（3）计算横向影响线竖标值对于1号边梁考虑抗扭修正后的横向影响线竖标值为()()()()()()[]496.06.1-28.0-6.1-8.0-8.0-8.08.06.18.06.128.06.12923.061a a n 12222222n 1i 2i2111=⨯++++++++⨯+⨯⨯+=+=∑=βη163.0-a a a n 1n 1i 2i5151=+=∑=βη 设影响线零点离1号梁轴线的距离为x ，则163.0x-60.15496.0x ⨯= 解得： m 02.6x =（4）计算荷载横向分布系数1号边梁的横向影响线和布载图示如图3所示。
桥梁设计与计算
桥梁设计与计算一、板桥1、整体式简支板桥（1）适用跨径：8m以内。
（2）截面形式：实心截面。
（3）板宽：以不超过12米为宜，对于城市桥宽，可从桥面中心线断开，化为并列的两桥，这是为了防止因温度变化和混凝土收缩而引起的纵向裂纹以及因汽车荷载产生过大的横向弯矩。
（4）板厚：板高/跨径=（1/16～1/23），随跨径的增大而取用较小值。
2、装配式简支板桥3、整体式连续板桥（1）变高度连续板桥①、跨中截面板厚h=（1/22～1/28）L；②、支点截面板厚h`=（1.2～1.5）h；③、中孔跨径L中=14～25m；④、边孔跨径L边=（0.7～0.8）L中；⑤、横截面形式实心矩形截面或两侧带悬臂翼板（2）等高度连续板桥①、跨径：4×16m 4×13m 4×10m 4×8m （每联）；3×16m 3×13m 3×10m 3×8m （每联）。
②、荷载：汽车-超20级，挂车-120（相当于公路-Ⅰ级车道荷载）汽车-20级，挂车-100（相当于公路-Ⅱ级车道荷载）③、桥面净空：2×净-11.5m，2×净-9,75m（分离式、双幅）净-9+2×1.5m，净-9+2×1.0m；净-7+2×1.0m。
④、桥断面形式：实体悬臂板⑤、横截面尺寸连续截面尺寸表4、简支斜板桥简支斜板桥可分整体式简支斜板桥和装配式简支斜板桥两大类。
前者一般采用实心截面的钢筋混凝土结构，斜跨长在8m以内；后者可以是实心截面，也可以设计成空心截面，斜跨长在8m以内者，多采用钢筋混凝土结构，跨径大于8m者，多采用预应力混凝土结构。
它们的结构尺寸拟定均可参考直板桥。
我国标准图关于斜交角的定义为，它是指桥梁中轴线的垂线与支承线的夹角，这是为了与桥涵水文中关于水流方向的斜交角定义相一致。
显然，当斜交角为0度时，便是普通的直桥。
二、装配式T形、工形简支梁桥1、标准图设计基本尺寸（1）装配式钢筋混凝土T形梁（2）装配式预应力混凝土T形梁（3）装配式后张法预应力混凝土工形组合梁桥三、箱形截面连续梁桥 1、等截面连续梁桥a ）等跨等截面连续梁；b ）不等跨等截面连续梁2、变高度连续梁桥3、箱梁截面形式板式截面连续梁桥已做介绍，T形截面因不利于承受支点处的负弯矩，故目前较少采用。
8m跨径预应力混凝土空心板桥设计计算书
8m跨径预应力混凝土空心板桥设计计算书一.设计前骤1.设计资料1.1 主要技术参数桥跨布置: 38.0m⨯，桥梁标准跨径8.0m，计算跨径7.6m；桥面净空：1.52 3.5 1.5+⨯+；m m m桥面纵坡：2.5%；桥面横坡：1.5%；设计荷载：汽车荷载：公路—Ⅱ级；人群荷载：3.02KN m；/设计行车速度：60/km h；设计流量：31000/m s；设计洪水频率：百年一遇；设计抗震基本烈度：8度设防。
1.2 材料规格2.桥梁发展概况桥梁是线路的重要组成部分。
在历史上，每当运输工具发生重大变化，对桥梁在载重、跨度等方面提出新的要求，便推动了桥梁工程技术的发展。
在19世纪20年代铁路出现以前，造桥所用的材料是以石材和木材为主，铸铁和锻铁只是偶尔使用。
在漫长岁月里，造桥的实践积累了丰富的经验，创造了多种多样的形式。
但现今使用的各种主要桥式几乎都能在古代找到起源。
在最基本的三种桥式中，梁式桥起源于模仿倒伏于溪沟上的树木而建成的独木桥，由此演变为木梁桥、石梁桥，直至19世纪的桁架梁桥；悬索桥起源于模仿天然生长的跨越深沟并且可供攀援的藤条而建成的竹索桥，演变为铁索桥、柔式悬索桥，直至有加劲梁的悬索桥；拱桥起源于模仿石灰岩溶洞所形成的“天生桥”而建成的石拱桥，演变为木拱桥和铸铁拱桥。
在有了铁路以后，木桥、石桥、铁桥和原来的桥梁基础施工技术就难于适应新的需要。
但到19世纪末叶，由于结构力学基本知识的发展和传播、钢材的大量供应、气压沉箱应用技术的成熟，使铁路桥梁工程获得迅速发展。
20世纪初，北美洲曾在铁路钢桥跨度方面连创世界纪录。
到第二次世界大战前，公路钢桥和钢筋混凝土桥的跨度记录又都超过了铁路桥。
第二次世界大战后,大量被破坏的桥梁急待修复、新桥急需修建，而造桥钢材短缺。
于是，利用30年代以来所积累的关于高强材料和高效工艺（焊接、预应力张拉及锚固、高强度螺栓施工工艺等）的经验，推广了几种新型桥──用正交异性钢桥面板的箱形截面钢实腹梁桥、预应力混凝土桥和斜张桥等。
简支梁板桥的桥墩设计计算方法
表1 墩身底竖向荷载效应标准值
上部结构 墩帽与墩身 汽车荷载 人群荷载 Rl（kN) Rr（kN) 自重（kN) 纵向偏心弯矩（kN·m） 横向偏心弯矩（kN·m）
1、上部结构
每孔上部结构自重NG1 n片主梁重量 + 桥面铺装重量 +人行道、栏杆及缘石重量
自重反力 Rl = Rr = 0.5 NG1
偏心最大（1.0NG）
组合3：顺桥向可能产生的最大偏心和最大弯矩——不计横向风荷载弯矩 组合4：横桥向可能产生的最大偏心和最大弯矩——不计纵向风荷载弯矩
基底应力验算
荷载组合I：永久荷载、汽车荷载、人群荷载组合； 荷载组合II：除上述荷载外，尚计入风荷载和制动力。
V M [ ]
AW
每个荷载组合时，地基土的承载力可按纵桥向和横桥向分别计算。
88.5
2291.934
976.950
88.5
2043.300
纵向偏心弯矩（kN·m）
166.800
横向偏心弯矩（kN·m）
707.690
表2 墩身底风荷载和制动力效应标准值
横向力（kN) 横向弯矩（kN·m)
纵向力（kN) 纵向弯矩（kN·m)
上部 84.957 641.170
风荷载 墩帽 0.307 1.918 6.497 40.606
习题答案
一、内力计算
（1）公路-I级汽车荷载
均布荷载 qk=10.5kN/m
集中荷载 Pk=278kN
左反力 Rl=0.5×2×10.5×29.5=309.750kN
右反力 Rr=309.750+2×1.2×278=976.950kN
纵向偏心弯矩 M=（976.950-309.750）×（0.5/2）=166.800kN·m
8m实心简支板桥计算书
钢筋混凝土实心简支板桥设计计算书2006年11月一、设计资料1、桥面跨径及桥宽：标准跨径：根据实际情况及《公路桥涵设计通用规范》JTJ D60—2004 第3.2.5条的新建桥梁跨径的要求，确定为标准跨径等于8m的单跨钢筋混凝土实心简支板桥。
计算跨径：偏安全取L=8m桥面宽度：双幅2×4 m =8 m2、设计荷载：公路Ⅱ级汽车荷载其中车辆荷载根据实际情况进行提高如下：人群荷载不计。
3、设计安全等级：三级4、结构重要系数： _5、主要设计材料：（1）混凝土强度等级：主梁拟用30号，即Ｃ30；人行道、栏杆无；桥面铺装不计；混凝土容重ｒ＝24kN/m3，钢筋混凝土容重ｒ＝25kN/ m3。
（2）钢材初步选取：直径大于或等于12mm时采用ＨRB335，指标：直径小于12mm时采用Ｒ235钢筋，指标：6、设计依据（1）《公路桥涵设计通用规范》JTJ D60—2004（2）《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTJ D62—2004 二、构造布置：设计板厚0.50m=_，在_～_，符合规范要求，设计截面尺寸见下图：三、几何特性计算截面面积：_面惯性矩：_面积矩：_四、主梁内力计算(一)、恒载内力一期荷载集度主梁每延米自重：g=(4×0.5)×25.0=50kN/m二期恒载（栏杆、人行道、桥面铺装）不计。
恒载作用下梁产生的内力计算:恒载内里计算结果：内力截面剪力Q (kN) 弯矩M（kN·m）200 0100 3000 400(二)、活载内力采用直接加载求活载内力，公式为：S——所求截面的弯矩或剪力；_——汽车荷载冲击系数，据通规，该桥基频公式为：上式中 _—结构计算跨径(m), _=8m;_—结构材料的弹性模量（N/㎡）, __—结构跨中截面惯矩（_）；_—结构跨中处的单位长度质量（公斤/m）；_—结构跨中处延米结构重力（N/m）；g—重力加速度，g=9.81(m/s2)=121.5 HZ > 14HZ据通规4.3.2条，_=1.45_——多车道桥涵的汽车荷载折减系数；_=1.0_——沿桥跨纵向与荷载位置对应的横向分布系数；_=1.0_——车辆荷载的轴重；_——沿桥跨纵向与荷载位置对应的内力影响线坐标值。
8m钢筋混凝土空心板简支梁桥上部结构计算书完整版
8m钢筋混凝土空心板简支梁桥上部结构计算书完整版8m 钢筋混凝土空心板简支梁桥上部结构计算书7.1设计基本资料 1.跨度和桥面宽度标准跨径：8m （墩中心距） 计算跨径：7.6m桥面宽度：净7m （行车道）+2×1.5m （人行道）2技术标准设计荷载：公路-Ⅱ级，人行道和栏杆自重线密度按照单侧8kN/m 计算，人群荷载取3kN/m 2环境标准：Ⅰ类环境 设计安全等级：二级3主要材料混凝土：混凝土空心板和铰接缝采用C40混凝土；桥面铺装采用0.04m 沥青混凝土，下层为0.06m 厚C30混凝土。
沥青混凝土重度按23kN/m 3计算，混凝土重度按25kN/m 3计算。
钢筋：采用R235钢筋、HRB335钢筋2.构造形式及截面尺寸本桥为c40钢筋混凝土简支板，由8块宽度为1.24m 的空心板连接而成。
桥上横坡为双向2%，坡度由下部构造控制空心板截面参数：单块板高为0.4m ，宽1.24m ，板间留有1.14cm 的缝隙用于灌注砂浆C40混凝土空心板抗压强度标准值Mpa f ck 8.26=，抗压强度设计值Mpa f cd 4.18=，抗拉强度标准值Mpa f tk 4.2=，抗拉强度设计值Mpa f td 65.1=，c40混凝土的弹性模量为Mpa E C 41025.3⨯=图1 桥梁横断面构造及尺寸图式（单位：cm ）7.3空心板截面几何特性计算1.毛截面面积计算如图二所示2)-4321⨯+++=S S S S S A （矩形215.125521cm S =⨯⨯=2cm 496040124=⨯=矩形S 225.1475)5.245(cm S =⨯+= 235.2425.2421cm S =⨯⨯=2475.1575.421cm S =⨯⨯=解得：233.3202cm A =图2 中板截面构造及尺寸（单位：cm)2毛截面重心位置全截面对21板高处（即离板上缘20cm 处）的静矩为 []44332211212L S L S L S L S S ⨯+⨯+⨯+⨯⨯=板高31167.41)355(5521cm L S =-⨯⨯⨯=⨯322375.774)25.2920(55.29cm L S =-⨯⨯=⨯33367.32)5.24315.1020)((5.24221cm L S -=⨯---⨯⨯⨯=⨯34425.173)5.432620)((5.4721cm L S -=⨯---⨯⨯⨯=⨯代入得板高21S =1595.253cm 由于铰缝左右对称所以铰缝的面积为：)24321S S S S A +++⨯=（铰=400.52cm毛截面重心离板高的距离为：AS d 板高21==33.320225.1595=0.5cm （即毛截面重心离板上缘距离为20.5cm)3毛截面惯性矩计算铰缝对自身重心轴的惯性矩为：41032.37176016.185882cm I =⨯=空心板毛截面对其重心轴的惯性矩为：⎥⎦⎤⎢⎣⎡+⨯⨯-⨯-⎪⎪⎭⎫ ⎝⎛⨯⨯∏+⨯∏⨯-⨯⨯+⨯=222223)5.0983.3(5.4002016.1858825.012642435.0401241240124I =45106011.5cm ⨯空心板截面的抗扭刚度可简化为如图三所示的箱型截面近似计算所以得到抗扭刚度为：2122224t b t h h b I T +=16)16124(28)840(2)840()16124(42-⨯+-⨯-⨯-⨯==46102221.2cm ⨯图三 抗扭惯性矩简化计算图（单位：cm)7.4主梁内力计算1永久作用效应计算a.空心板自重（一期结构自重）2G ：251033.320241⨯⨯=-G=0.8005825kN/mb.桥面系自重（二期结构自重）2G :桥面设计人行道和栏杆自重线密度按照单侧8kN/m 计算。
整体简支板式桥计算书
整体简支板式桥计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图：二、基本设计资料1．依据规范及参考书目：《公路桥涵设计通用规范》JTJ D60-2004，以下简称《通规》《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTJ D62-2004，以下简称《公预规》2．几何信息：桥总长L = 7980 mm 支承宽度b = 290 mm桥净宽B = 7000 mm 板厚度t = 350 mm悬挑端高h1 = 150 mm 悬挑根高h2 = 200 mm安全带高h = 200 mm 安全带宽a = 250 mm磨耗层厚c = 70 mm 保护层厚as = 30 mm3．荷载信息：汽车荷载等级：公路-Ⅱ级，2车道设计安全等级：二级；结构重要系数：γo = 1.0每米人群荷载q r = 3.00 kN/m；两侧栏杆自重g l = 1.87 kN/m4．材料信息：混凝土强度等级：C30f ck = 20.1 MPa f tk = 2.01 MPa f cd = 13.8 MPaf td = 1.39 MPa Ec = 3.00×104 MPa混凝土容重γh = 24.0 kN/m3钢筋砼容重γs = 25.0 kN/m3钢筋强度等级：HRB335f sk = 335 MPa f sd = 280 MPa Es = 2.0×105 MPa三、计算跨径及截面特性1．计算跨径：计算跨径l o = min（l，1.05×l n）l = L - b = 7980 - 290 = 7690 mml n = L - 2b = 7980 - 2×290 = 7400 mml o = min（7690，1.05×7400）= min（7690，7770）= 7690 mm2．主梁截面特性：截面积A = 2.5375 m2惯性矩I = 0.0263 m4四、主梁内力计算1．恒载内力计算①恒载集度主梁：g1= A×γs = 2.5375×25.0 = 63.438 kN/m安全带：g2 = a×h×10-6×25= 250×200×10-6×25 = 2.500 kN/m桥面铺装：g3 = （c + h'）×B/2×10-6×24= （18 + 70）×7000/2×10-6×24 = 7.350 kN/m栏杆：g4 = 1.87 kN/m合计：g = g1 + g2 + g3 + g4 + g5= 63.438 + 2.500 + 7.350 + 1.870 + 0.000 = 75.157 kN/m②恒载作用下梁产生的内力计算M x = g × l o/2 × χ - g × χ × χ / 2Q x = g × l o /2 - g × χ恒载作用下，χ= 0.0 m时，截面内力如下：剪力Q = 288.98 kN 弯矩M = 0.00 kN·m恒载作用下，χ= l o / 4 = 1.92 m时，截面内力如下：剪力Q = 144.49 kN 弯矩M = 416.67 kN·m恒载作用下，χ= l o / 2 = 3.85 m时，截面内力如下：剪力Q = 0.00 kN 弯矩M = 555.57 kN·m2．活载内力计算采用直接加载求活载内力，公式为：S = （1 + μ）×ξ×∑（m i×P i×y i）S -- 所求截面的弯矩或剪力；μ-- 汽车荷载冲击系数，据《通规》基频公式：f = π/2/l o2×（Ec×Ic/m c）1/2m c = G / gl o -- 结构计算跨径(m)；Ec -- 结构材料的弹性模量（N/m2）；Ic -- 结构跨中截面惯矩（m4）；m c -- 结构跨中处的单位长度质量（kg/m）；G -- 结构跨中处延米结构重力（N/m）；g -- 重力加速度，g=9.81(m/s2)；f = 3.14/2/7.692×[3.0×104×106×0.0263×9.81/（73.29×103）]1/2= 8.64 HZ1.5 HZ < f = 8.64 HZ < 14.0 HZ，据《通规》4.3.2条：μ = 0.1767×lnf - 0.0157 = 0.37ξ-- 多车道桥涵的汽车荷载折减系数；本桥面为2车道，故ξ= 1.00；m i -- 沿桥跨纵向与荷载位置对应的横向分布系数，整体式现浇板m i=1.0；P i -- 车辆荷载的轴重或车道荷载；y i -- 沿桥跨纵向与荷载位置对应的内力影响线坐标值。
8m钢筋混凝土空心板简支梁桥上部结构计算书完整版
8m钢筋混凝土空心板简支梁桥上部结构计算书7.1 设计基本资料1. 跨度和桥面宽度标准跨径：8m （墩中心距）计算跨径：7.6m桥面宽度：净7m （行车道）+2X1.5m （人行道）2 技术标准2设计荷载：公路-U级，人行道和栏杆自重线密度按照单侧8kN/m计算，人群荷载取3kN/m环境标准：1类环境设计安全等级：二级3 主要材料混凝土：混凝土空心板和铰接缝采用C40混凝土；桥面铺装采用0.04m沥青混凝土，下层为0.06m厚C30混凝土。
沥青混凝土重度按23kN/^计算，混凝土重度按25kN/m i计算。
钢筋：采用R235钢筋、HRB335钢筋2. 构造形式及截面尺寸本桥为c40钢筋混凝土简支板，由8块宽度为1.24m的空心板连接而成。
桥上横坡为双向2%，坡度由下部构造控制空心板截面参数：单块板高为0.4m，宽1.24m，板间留有1.14cm的缝隙用于灌注砂浆C40 混凝土空心板抗压强度标准值f ck 26.8Mpa ，抗压强度设计值f cd 18.4Mpa ，抗拉强度标准值f tk 2.4Mpa ，抗拉强度设计值f td 1.65Mpa ，c40混凝土的弹性模量为E C 3.25 104Mpa7.3空心板截面几何特性计算1•毛截面面积计算如图二所示A S 矩形-(S ] S2 S3S4 )21 2S ,5 5 12.5cm 2S 矩形 124 40 4960cm 252 (5 24.5) 5 147.5cm 2 1 2 53 - 24.5 2 24.5cm 2 32 54 14.5 715.75cm 22解得：A 3202.33cm 22毛截面重心位置全截面对1板高处（即离板上缘20cm 处）的静矩为2S 1板高 2S 2 L 2 S 3 L 3 S 4 L 41 5 3S , L 1 — 5 5 (5 —) 41.67 cm2 329 5 352 L 2 29.5 5 (20 ) 774.375cm21 1 353 L 3 - 2 24.5 ( )(20 10.5 - 24.5) 32.67cm2 3 1 254 L 4 — 7 4.5 ( )(20 6 4.5)代入得S1板高=1595.25cm32由于铰缝左右对称所以铰缝的面积为:2( S 1S 2 S 3 S 4 )S 1板高220.5cm)2=400.5 cm毛截面重心离板高的距离为:=1595.25=0.5 cm （即毛截面重心离板上缘距离为3202.33图2中板截面构造及尺寸（单位： cm ）3毛截面惯性矩计算3124 4012124 40 0.52 3242642 2 212 0.5 2 18588.016 2 400.5 (3.983 0.5)铰缝对自身重心轴的惯性矩为：4I i 218588.016 37176.032cm4空心板毛截面对其重心轴的惯性矩为:5 4= 5.6011 10 cm空心板截面的抗扭刚度可简化为如图三所示的箱型截面近似计算所以得到抗扭刚度为：. 4b2h2I T2h 2bt1 t224 (124 16) (40 8)(40 8) 2(124 16)8 166 4=2.2221 10 cm图三抗扭惯性矩简化计算图（单位：cm）7.4主梁内力计算1永久作用效应计算a.空心板自重（一期结构自重）G2:G13202.33 10 425呂16 921G•---' ^=i ；——124=0.8005825kN/m b.桥面系自重（二期结构自重）G2：桥面设计人行道和栏杆自重线密度按照单侧8kN/m计算。
xx公路新建工程中的xx桥为三跨简支预制板梁桥(8m+13m+8m)桥台单桩承载力的验算计算书
2.9 桥台 形状 桥台形状 见右图
B台帽 =
B承台 =
h1
=
h2
=
h3
=
h4
=
h5
=
h6
=
b1
=
b2
=
b3
=
b4
=
b5
=
b6
=
b7
=
b8
=
b9
=
b10
=
b11
=
台帽面积
A台帽=
承台面积
A承台=
台后填土
面积A填
土=
3 结构材 料计算 3.1 上部 结构 3.1.1 主 梁
2 0.30 m2
17
边板个数 n边 中板面积 A中 中板个数 n中
度
2.6 材料 容重 γ钢混
沥青混凝 土γ沥 青：
26.0 kN/m3 23.0 kN/m3
2.7 铺装
混凝土铺 混凝土铺 沥青铺装 沥青铺装
装厚度
装宽度 厚度
宽度
m
m
m
m
搭板
边跨
中跨
2.8 搭板 、边跨和 中跨板梁 布置 边跨 边板面积 A边
0.40 m2
中跨 边板面积 A边
0.50 m2
边板个数 n边 中板面积 A中 中板个数 n中
#REF! m #REF! m 0.64 m 2.00 m 0.30 m 0.30 m 0.40 m 0.00 m 0.80 m 0.40 m 0.50 m 0.15 m 0.30 m 0.30 m 1.20 m 0.00 m 1.20 m 0.76 m 0.00 m
3.08 m2
0.00 m2
0.00 m2
[最新]盖板桥设计
![[最新]盖板桥设计](https://img.taocdn.com/s3/m/5da95cf9afaad1f34693daef5ef7ba0d4a736dc0.png)
6.3.4简支板桥设计八河川镇农田水利工程简支板桥位置位于兴隆裕村、酒局子村和八河川村，最大桥长8m ，宽4m 的混凝土桥，桥面采用沥青混凝土铺设，具体位置如表简支板桥具体位置表设计条件：跨度4m ，桥宽4m ，单向通行 设计安全等级：三级，地基承载人群荷载标准值：3.0KN/M 2结构重要性：σ=10 KN/M 2，系数=0.91、桥面板计算：① 计算跨度L=L0+t=4000-400+200=3800mm② 每延长米板上顶载gC25混凝土垫层g1=0.1×24=2.4KN/MC30混凝土桥面板g2=0.2×24=4.8 KN/Mg= g1 +g2=2.4+4.8=7.2 KN/M③ 简支板条件下每米板宽上顶载产生的内力：220117.2 3.81388g M ql KNM ==⨯⨯= ④ 车辆轮压区域尺寸车辆前轮着地长度a1=0.2m ，宽度b1=0.3ma=a1+2h=0.2+2⨯0.1=0.4mb=b1+2h=0.3+2⨯0.1=0.5m h 为铺装层桥面板的有效分布宽度a车轮在板跨中骑：1 3.82 3.8220.4 1.67 2.53333l l a a h m m ⨯=++=+=<==1 3.82 3.8220.4 1.67 2.53333l l a a h m m ⨯=++=+=<== 车轮在板跨边端骑：a ’=a1+2h+t=04+0.2=0.6m因车辆轮距为1.8m ，桥面板计算单元为1m ，因此每一个计算单元内仅考虑一个轮压，故板内的车轮荷载为2p车辆荷载在桥面板中产生的内力根据《通用规范》汽车荷载的局部加载的冲压系数采用1.3，所以车轮考虑冲击影响的增大系数1+μ=1.30300.6(1)..(1) 1.3(3.8) 6.825.828 2.52p p b M KN M a μ=+-=⨯⨯-=⨯内力组合：永久作用效应的分项系数为1.2 车辆荷载效应的分项系数为1.4M 中=（1.2⨯13+1.4⨯6.825）⨯0.9=22.6KN.M人群荷载组合情况：22113.0 3.8 5.488M ql knm==⨯⨯=小于车辆荷载产生的内力，取车辆荷载组合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8m实心简支板桥计算书钢筋混凝土实心简支板桥设计计算书2006年11月一、设计资料1、桥面跨径及桥宽：标准跨径：根据实际情况及《公路桥涵设计通用规范》JTJ D60—2004 第3.2.5条的新建桥梁跨径的要求，确定为标准跨径等于8m 的单跨钢筋混凝土实心简支板桥。
计算跨径：偏安全取L=8m桥面宽度：双幅 2×4 m =8 m2、设计荷载：公路Ⅱ级汽车荷载其中车辆荷载根据实际情况进行提高如下：车辆荷载的立面、平面尺寸图 （图中尺寸单位为m,荷载单位为kN ）(b ) 平 面 尺 寸1.82.515.03.0 1.47.0 1.41.47.01.43.0(a ) 立 面 布 置人群荷载不计。
3、设计安全等级： 三级 4、结构重要系数： 5、主要设计材料：（1）混凝土强度等级：主梁拟用30号，即Ｃ30；MPa f ck 1.20=MPaf tk 01.2=MPaf cd 8.13=MPa f td 39.1=MPa E c 41000.3⨯=人行道、栏杆无； 桥面铺装不计； 混凝土容重ｒ＝24kN/m3，钢筋混凝土容重ｒ＝25kN/ m3。
（2）钢材初步选取：直径大于或等于12mm 时采用ＨRB335，指标：MPa f sk 335= MPa f f sd sd 280='= MPa E s 5100.2⨯=直径小于12mm 时采用Ｒ235钢筋，指标：MPaf sk 235=MPa f f sd sd 195='=MPa E s 5101.2⨯=6、设计依据（1）《公路桥涵设计通用规范》JTJ D60—2004（2）《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTJ D62—2004二、构造布置：设计板厚0.50m= ，在 ～ ，符合规范要求， 设计截面尺寸见下图：侧 面 图 单位：cm50400平 面 图 单位：cm400800三、几何特性计算截面面积：面惯性矩：面积矩：四、主梁内力计算(一)、恒载内力一期荷载集度主梁每延米自重：g=(4×0.5)×25.0=50kN/m二期恒载（栏杆、人行道、桥面铺装）不计。
恒载作用下梁产生的内力计算:BxMxkN l g R R B A 200285021=⨯=⋅==)(222x l l g x x g x l g M x -⋅⋅=⋅⋅-⋅⋅=)2(22x l gx g l g Q x -⋅=⋅⋅-⋅=恒载内里计算结果：剪力Q (kN)弯矩M （kN ·m ）内力 截面0=χ200 0 24==lχ 100 300 42==lχ400(二)、活载内力采用直接加载求活载内力，公式为：i i i y P m S ∑⋅⋅⋅⋅+=ξμ)1(S ——所求截面的弯矩或剪力；——汽车荷载冲击系数，据通规，该桥基频公式为：ccm EI l f 212π=g G m c =上式中 —结构计算跨径(m), =8m;—结构材料的弹性模量（N/㎡）,—结构跨中截面惯矩（ ）；—结构跨中处的单位长度质量（公斤/m ）； —结构跨中处延米结构重力（N/m ）；g —重力加速度，g=9.81(m/s2)388421100.255.0481.9107.416666610100.38214.3⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯=-f =121.5 HZ > 14HZ据通规4.3.2条， =1.45——多车道桥涵的汽车荷载折减系数； =1.0——沿桥跨纵向与荷载位置对应的横向分布系数； =1.0——车辆荷载的轴重；——沿桥跨纵向与荷载位置对应的内力影响线坐标值。
1、跨中截面B跨中弯矩影响线m kN M q ⋅=⨯-⨯⨯+⨯⨯⨯⨯⨯=85.1004)244.14210122101(0.10.145.1B跨中剪力影响线kN Q q 2125.251)5.044.1421015.02101(0.10.145.1=⨯-⨯⨯+⨯⨯⨯⨯⨯=2、 L/4 截面1.5B四分点处弯矩影响线m kN M q ⋅=⨯-⨯⨯+⨯⨯⨯⨯⨯=925.806)5.164.1621015.12101(0.10.145.1B支点截面处剪力影响线kN Q q 4625.403)75.064.16210175.02101(0.10.145.1=⨯-⨯⨯+⨯⨯⨯⨯⨯=3、支点截面 m kN M q⋅=0B支点截面处剪力影响线kN Q q 7125.555)184.182********(0.10.145.1=⨯-⨯⨯+⨯⨯⨯⨯⨯=(三)、内力组合序号 荷载类别弯矩剪力 梁端支座四分点跨中梁端支座四分点跨中① 恒载0 300400200100 0② 活载0 806.9251004.85555.7125403.4625251.2125③ 1.2×①0 360480240120④ 1.40 1129.6951406.79777.9975564.8475351.6975×②⑤ ③+④ 0 1489.7 1886.8 1017.9 684.8 351.6975五、截面设计及强度复核（一）正截面设计：以跨中截面为控制截面1、 取a=35mm 则500-35=465mm求受压区高度X 据新规5.2.2—1公式：)2(0xh x b f M cdd-⋅⋅⋅=⋅ογ即： 整理：解得： 满足要求 （大于梁高，舍去）2、求钢筋面积 ：21.141352807.7140008.13mm f x b f A sd cd s =⨯⨯=⋅⋅=选用直径为22mm 钢筋50根，其面积=19006.6 ： 具体布置见下图：单位:cm %2.0%02.146540006.19006>≈⨯=sv ρ 结论：满足最小配筋率的要求。
（二） 斜截面设计1、按新规计算：（1）、截面尺寸复核：据新规 第5.2.9条：kN V d1.9169.10179.0=⨯=⋅ογ kNh b f k cu 7.51954654000301051.01051.03,3=⨯⨯⨯⨯=⋅⋅⨯--ο因此：其中： — 验算截面处由作用（或荷载）产生的剪力组合设计值（kN ）；— 相应于剪力组合设计值处的矩形截面宽度（毫米）；— 相应于剪力组合设计值处的截面有效高度，即自纵向受拉钢筋合力点至受压边缘的距离（毫米）。
结论：截面尺寸符合设计要求。
（2）、检查是否需要根据计算配置箍筋：据新规 第5.2.10条：kN V d1.9169.10179.0=⨯=⋅ογ 因此：其中： — 预应力提高系数，对钢筋混凝土受弯构件， =1.0；— 混凝土抗拉强度设计值；1.25—板式受弯构件提高系数；2、 结论：可不进行斜截面抗剪承载力的验算，仅需按新规9.3.13条构造要求配置箍筋。
按最小配箍率配置箍筋：初选直径22mmHRB335钢筋4肢箍筋：221.3804mm d A sv =⋅=π%163.021043.124.024.0%19.020040001.3804min =⨯==>=⨯⨯=⋅⋅=yv t sv v sv sv f f S b A n ρρ其中：结论：箍筋配置满足规范构造要求。
综上： 在支座附近 范围内设计配置箍筋间距100mm ；其余地方间距取200mm3、 采用直径22mmHRB335钢筋四肢箍筋 抗剪强度复核据新规 第5.2.6条 仅需验算距支座 的截面（亦即箍筋数量变化处截面）的抗剪强度，计算如下：kN V hd 3.9767.35140003004000)7.3519.1017(2=+-⨯-=kN V hd 6.8783.9769.02=⨯=⋅ογsv sv k cu cs f f p h b V ⋅⋅+⋅⋅⋅⨯⋅⋅⋅=-ραααο,3321)6.02(1045.0— 异号弯矩影响系数，计算简支梁近边支点梁段的抗剪承载力时，取1.0；— 受压翼缘影响系数，取1.1；— 斜截面内纵向受拉脑筋的配筋百分率， P=1.022%38.0400010042242=⨯⨯⨯=⋅=πρb S A v sv sv故： = 3593 kN因此： ≤结论：斜截面抗剪强度满足设计要求。
六、板梁的正常使用极限状态验算：（一）、板梁的施工阶段应力复核：由于采取整体现浇法施工，无需吊装，不用进行施工阶段应力复核。
（二）、板梁的最大裂缝宽度验算:据新规 第6.4.3条，最大裂缝宽度计算公式:)1028.030(321ρσ⋅++⋅⋅⋅⋅=d E C C C W s ssfk—钢筋表面形状系数，光圆钢筋，取1.4；— 作用（或荷载）长期效应影响系数，38.11.8852.6775.015.012=⨯+=+=s l N N C其中：短期效应组合 =400+0.7×1004.86/1.45=885.1KN长期效应组合 =400+0.4×1004.86/1.45=677.2 KN—与构件受力有关的系数，脑筋混凝土板式受弯构件，取1.15；—钢筋应力；据新规 第6.4.2条，钢筋混凝土构件容许最大裂缝宽度： =0.15mm)0102.01028.02230(100.21.11515.137.10.15⨯++⨯⨯⨯⨯⨯=fk W=0.123毫米< =0.15mm结论：板梁的最大裂缝宽度满足规范要求。
（三）、板梁的变形验算:据旧规：板梁挠度验算公式为：01285.0I E L M f c ⋅⋅⋅⋅=α其中： α—挠度系数，取 5/48；L —计算跨径，8m;c E —C30混凝土弹性模量； 01I —换算截面的惯性矩。
1、 板梁换算截面的惯性矩01I 的计算：受压区高度mm 7.71=χ67.6100.3100.245≈⨯⨯==c s s E E n 2301)(3χο-⋅⋅+⋅=h A n x b I s s23)7.71465(6.1900667.637.714000-⨯⨯+⨯= 46105.20101mm ⨯= 2、 汽车荷载引起的挠度计算：不计冲击系数时汽车静活载弯矩为：结论：满足规范要求。
3、 预拱度设置恒载作用引起的挠度计算：恒载与汽车荷载引起的挠度：结论：据新规第6.5.5条，需设置预拱度。
设置的预拱度值电算部分：。
