原理：在正常运行电压下避雷器具有极高的电阻，避雷器基本处于绝缘状态。
当过电压入侵时，金属氧化锌电阻降低，冲击放电电流经过避雷器泄入大地。
当过电压过后，金属氧化锌电阻升高，避雷器又恢复到正常运行电压的工作状态。
★当电网由于雷击出现瞬时脉冲电压
时，防雷器在纳秒内导通。
设
★防雷器在纳秒内导通，将脉冲电压短路于
4绝缘、接地电阻不合格时：
①绝缘电阻测量结果小于10000MΩ或比上次测量结果显著下降时，对该绝缘子进行更换。
②对接地极进行测量，若测量接地电阻超标，则应对该处添加降阻剂或增加接地极，具体方法见接地极检修工艺。
5观察计数器，记录其数值。 6按标准对各部位螺栓进行紧固，并检查防松措施。
螺栓型号
M8
3.避雷器引线状态不良。
①避雷器引线驰度过小：根据安装曲线，将引线与承力索和接触线的连接点向靠近避雷器方向移动，电联结线夹的拆除与重新安装的工艺参照电联结检修工艺。 ②避雷器引线驰度过大：根据安装曲线，将引线与承力索和接触线的连接点向远离避雷器方向移动，电联结线夹的拆除与重新安装的工艺参照电联结检修工艺。 ③引线距接地部分距离较小或钢轨相交处与接触线高差较小时，可将引线与承力索相连处顺着承力索绑扎一段，减小引线驰度，增大其距离。 ④引线与设备线夹连接螺栓松动时：按标准力矩对螺栓进行紧固。 ⑤设备线夹有裂纹时，将损坏的设备线夹拆除，清除新设备线夹内的毛刺，涂电力复合脂，重新安装。 ⑥引线有烧伤或断股时，比照原有长度按电联结安装要求进行预制更换。 ⑦引线与承力索和接触线连接处的检修参照电联结检修工艺。
员工培训
员工培训
作业准备
完全安全措施
检查、测量缺陷处理
填写记录
办理收工手续

防雷安全培训制度[1]

防雷安全培训制度前言雷电是一种常见的自然灾害，其对人们的生命财产造成的威胁不容忽视。

为了保障企业和员工的安全，必须建立完善的防雷安全制度，提高员工的防雷意识和能力，降低雷击风险。

本文将会介绍防雷安全培训制度。

培训内容一、基础知识防雷安全培训的基础知识包括：•雷电的形成过程和特点；•雷击的危害与后果；•防雷装置的种类和作用；•雷电防护的基本原理和措施；•雷电监测和预警系统的基本结构和原理。

员工必须掌握以上基础知识，以便更好地理解和应对雷击风险。

二、防雷装置及操作维护1.防雷装置安装前的准备工作：员工应该明确防雷装置的布局方案和施工图纸，检查材料和工具是否齐备，确保安装工作的质量。

2.防雷装置的安装和调试：员工应熟练掌握防雷装置的安装和调试技能，并严格安装质量要求。

3.防雷装置的操作：员工应熟记防雷装置的操作流程和基本原则，做好日常操作和维护工作。

三、现场管理1.雷电监测和预警系统的日常维护：员工应做好雷电监测和预警系统的日常维护工作，确保系统的正常运行。

2.雷电预防措施的实施：员工应按照雷电预防措施实施计划，加强各级领导和员工对雷电预防工作的重视，确保安全生产。

培训方式防雷安全培训可以采用以下方式：1.现场指导。

现场指导是培训的最好方法之一，能够让员工在实际操作中学习掌握技能和知识。

2.录制视频。

将培训内容录制成视频并制成光盘或U盘发放给员工自学，便于多次学习。

3.线上培训。

通过网络培训平台进行在线直播或录制视频，便于跨地域培训。

4.班内培训。

将员工分批组成班级，由专业讲师进行统一教育。

培训周期防雷安全培训应当进行连续性的学习和培训，不间断地提高员工的防雷意识和能力。

具体周期可以根据实际情况而定，建议按季度或半年度开展培训。

培训后的效果评估对于防雷安全培训的效果评估应从多个方面进行：包括员工的学习效果、防雷装置的使用效果和现场管理的效果等。

结语防雷安全是企业的必要安全措施之一，防雷安全培训制度的建立有利于提高员工的防雷意识和能力，预防雷电灾害，保障企业和员工的生命财产安全。

避雷器检修知识讲座

6. 异常事例
6.1 红外热像仪检测
在某变电站进行红外检测法相110kVB相氧化锌避雷器温度异常，其中B相28.5℃，其他两相26.8℃
解体后，发现B相上节受潮。
220kV复合外套避雷器红外图避雷器上节红外图
下节红外图
上节和下节全电流比较：相差1.69倍，阻性电流 7.7倍（127kV）整只和下节全电流比较：相差1.1倍，阻性电流 2.8倍（127kV）
该组避雷器是2007年10月投运，2008年8月预试。出现问题的原因是交接验收试验时，对该组避雷器只进行了直流试验未进行交流试验。
8.3 厂家标识错误 500kV新建变电站
型号：Y20W5-444/1063W 编号：4774 同批12相最大持续运行电压：324 kV 出厂日期：2009年6月每相由三节构成，上节和中节带均压电容 2010年3月测量数据。
带间隙避雷器——有内间隙避雷器和外间隙避雷器。外间隙避雷器主要用于输电线路上，避雷器本体加串联外间隙。
线路避雷器本体
间隙
支撑绝缘子
220kV 保护线路出口断路器小间隙避雷器
间隙为 250-10 mm
220kV保护绝缘子带间隙避雷器，其间隙为 880~930 mm
过电压保护器
35kV系统用过电压保护器结构图
下的泄漏电流，目的考核整体绝缘状况，与避雷器的出厂数据比较，直
流1mA电压不小于出厂值的±5%，直流泄漏电流小于50μA，同时与前
一次测量数据比较。基准周期：3年 2节以上的避雷器应分节测量。
发现如下异常，也进行直流
试验：
①红外热像检测时，温度异常；(三相比较温差0.5~1.0K）运行电压下持续电流偏大（三相比较或自身纵向比较，大于1.2倍） ③有电阻片老化或内部受潮的家族缺陷，隐患未消除。

10kv避雷器试验项目及标准

10kv避雷器试验项目及标准
10kv避雷器试验项目及标准如下：
一、试验项目
绝缘电阻：测试避雷器的绝缘电阻，以检查其是否符合规定的绝缘要求。

直流1mA电压及0.75U1mA下的泄漏电流：测试避雷器在直流1mA电压下的泄漏电流以及0.75U1mA下的泄漏电流，以评估其电气性能。

工频参考电压：测量避雷器的工频参考电压，以验证其是否符合规定的电压要求。

底座对地绝缘电阻：测试避雷器底座与地之间的绝缘电阻，以确保其良好的接地性能。

二、试验标准
绝缘电阻：避雷器的绝缘电阻应不低于2500MΩ（10kV及以上），不低于1000MΩ（10kV及以下）。

直流1mA电压及0.75U1mA下的泄漏电流：上节U1mA实测值与初始值或制造厂规定值比较，变化不应大于5%；0.75U1mA下的泄漏电流不应大于50μA。

工频参考电压：根据出厂值判断测量。

底座对地绝缘电阻：根据实际情况自行规定。

在进行10kv避雷器试验时，应遵循以上项目和标准，以确保避雷器的性能和安全性。

同时，试验过程中应注意安全，避免发生意外事故。

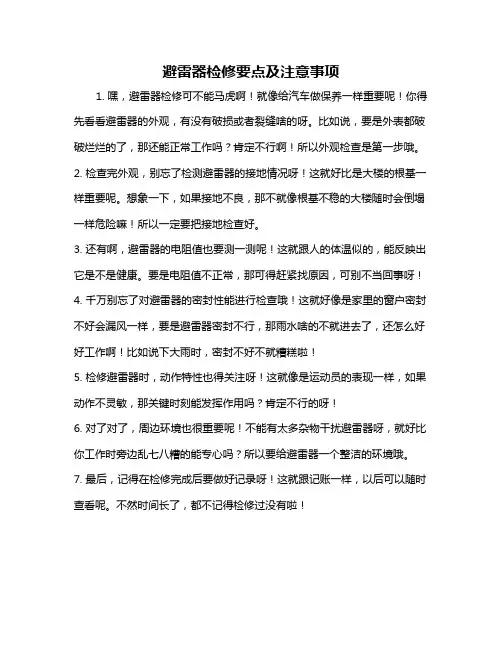

避雷器检修要点及注意事项

避雷器检修要点及注意事项
1. 嘿，避雷器检修可不能马虎啊！就像给汽车做保养一样重要呢！你得先看看避雷器的外观，有没有破损或者裂缝啥的呀。

比如说，要是外表都破破烂烂的了，那还能正常工作吗？肯定不行啊！所以外观检查是第一步哦。

2. 检查完外观，别忘了检测避雷器的接地情况呀！这就好比是大楼的根基一样重要呢。

想象一下，如果接地不良，那不就像根基不稳的大楼随时会倒塌一样危险嘛！所以一定要把接地检查好。

3. 还有啊，避雷器的电阻值也要测一测呢！这就跟人的体温似的，能反映出它是不是健康。

要是电阻值不正常，那可得赶紧找原因，可别不当回事呀！
4. 千万别忘了对避雷器的密封性能进行检查哦！这就好像是家里的窗户密封不好会漏风一样，要是避雷器密封不行，那雨水啥的不就进去了，还怎么好好工作啊！比如说下大雨时，密封不好不就糟糕啦！
5. 检修避雷器时，动作特性也得关注呀！这就像是运动员的表现一样，如果动作不灵敏，那关键时刻能发挥作用吗？肯定不行的呀！
6. 对了对了，周边环境也很重要呢！不能有太多杂物干扰避雷器呀，就好比你工作时旁边乱七八糟的能专心吗？所以要给避雷器一个整洁的环境哦。

7. 最后，记得在检修完成后要做好记录呀！这就跟记账一样，以后可以随时查看呢。

不然时间长了，都不记得检修过没有啦！
我的观点结论就是：避雷器检修一定要认真仔细，每个要点都不能忽视，这样才能确保避雷器正常工作，保障我们的安全！。

金属氧化物避雷器设备状态检修试验规程

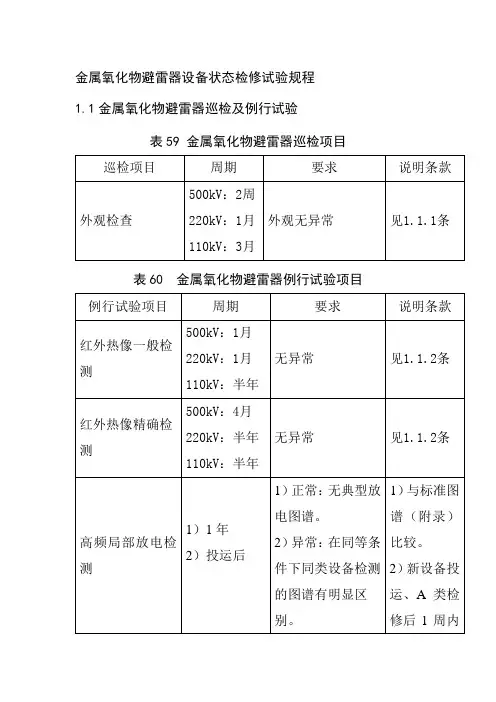

金属氧化物避雷器设备状态检修试验规程1.1金属氧化物避雷器巡检及例行试验表59 金属氧化物避雷器巡检项目表60 金属氧化物避雷器例行试验项目1.1.1巡检说明a)瓷套无裂纹；复合外套无电蚀痕迹；无异物附着；均压环无错位；高压引线、接地线连接正常；b)若计数器装有电流表，应记录当前电流值，并与同等运行条件下其它避雷器的测量值进行比较，要求无明显差异；c)记录计数器的指示数。

1.1.2红外热像检测用红外热像仪检测避雷器本体及电气连接部位，红外热像图显示应无异常温升、温差和/或相对温差。

测量和分析方法参考DL/T 664-2008《带电设备红外诊断应用规范》、《福建电网带电设备红外检测管理规定》。

1.1.3运行中持续电流检测适用于 35kV 及以上。

具备带电检测条件时，宜在每年在雷雨季节前进行本项目。

通过与同组间其它金属氧化物避雷器的测量结果相比较做出判断，彼此应无显著差异。

测量时应记录环境温度、相对湿度和运行电压，应注意瓷套表面状况的影响及相间干扰影响。

1.1.4绝缘电阻用2500V及以上兆欧表测量。

1.1.5直流1mA电压(U1mA)及0.75 U1mA下漏电流测量对于单相多节串联结构，应逐节进行。

U1mA偏低或0.75U1mA 下漏电流偏大时，应先排除电晕和外绝缘表面漏电流的影响。

除例行试验之外，有下列情形之一的金属氧化物避雷器，也应进行本项目：a)红外热像检测时，温度同比异常；b)运行电压下持续电流偏大；c)有电阻片老化或者内部受潮的家族缺陷，隐患尚未消除。

1.1.6底座绝缘电阻用2500V的兆欧表测量。

1.1.7放电计数器功能检查如果已有4.5年以上未检查，有停电机会时进行本项目。

测试3～5次，均应正常动作。

检查完毕应记录当前基数。

若装有电流表，应同时校验电流表，校验结果应符合设备技术文件要求。

1.2金属氧化物避雷器诊断性试验表61 金属氧化物避雷器诊断性试验。

高电压防雷设备测试—避雷器试验

当线路恢复送电时，承受不住冲击电压或操作的过电压造成避雷器爆炸。随后发
生35kV接地故障。
(2)检修人员在检查、解剖故障电缆时发现。该电缆接线端至接地线间(内部)有一
道烧伤痕迹。根据电缆烧痕及现状分析，电缆在做电缆头时因热缩电缆头收缩不
均，而遗留纵向间隙，经长期雨淋进入雨水或浸入潮气，使绝缘电阻下降，电缆
电流的导线应使用屏蔽线（3）升压，始值或制造厂规定值
在直流泄漏电流超过200μA时，此
比较，变化不大于
±5％(3)75％U
时电压升高一点，电流将会急剧增
1mA下
大，此时应放慢升压速度，在电流
的泄漏电流不大于
50μA
达到1mA时，读取电压值Ua后，降
压至零（4）计算0.75倍U值（5）升
压至0.75 UIav 电压，测量泄漏电流
（5）厂家偷工减料等
避雷器耐压试验规程及案例
01
氧化锌避雷器的原理及耐压试验的定义
氧化锌避雷器的原理
氧化锌ZnO避雷器主要由氧化锌压敏电阻构成。
在正常的工作电压下，压敏电阻值很大，相当于绝缘状态；在过电压作用下，压敏电阻
呈低值被击穿，相当于短路状态。
然而压敏电阻被击状态，是可以恢复的；当高于压敏电压的电压撤销后，它又恢复了高
75％1 电流均超过规程规定的要求值50。解体检查，
避雷器三相上街的瓷套内部无明显异常。同年6月底，在例行
试验时也发现了该站3号主变220KV避雷器存在类似情况。通
过对MOA阀片现场进行烘干后，重新试验，数据合格。因此
判断该避雷器数据异常的原因是避雷器内部整体受潮。
案例二在2016年8月，进行例行试验时发现该
不多时另-路35kV线路出现过流掉闸。事故发生后分别对两条35kV线路及相应变

(完整版)避雷器检修作业指导书

(完整版)避雷器检修作业指导书-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN目录1 目的 (1)2 适用范围 (1)3 引用标准 (1)4 作业条件 (1)5 风险分析/危害辨识 (1)5.1 检修总体危害辨识 (1)5.2 文明施工作业措施 (1)6 组织及人员分工 (2)6.1 组织措施 (2)6.2 用工人员组织 (2)7工具、材料明细 (2)8备品备件 (2)9修前设备状况（如缺陷、运行情况等） (3)10检修工序、工艺及质量标准 (3)10.1 修前准备 (3)10.2避雷器检修工艺和质量标准 (3)10.3检修记录单 (4)10.4工作结束 (4)11 设备检修质量验收卡 (5)12 备品备件检查（检验）记录 (7)13试运记录 (8)14不合格项目审批单 (9)15完工报告单 (10)16本检修项目其它反馈（由工作负责人填写） (12)220KV避雷器检修作业指导书1目的1.1 保证#1燃机220KV避雷器检修符合检修工艺质量要求和文明生产管理要求。

1.2 为所有参加本项目的工作人员，验收人员确定必须遵循的质量保证程序。

2 适用范围2.1 本作业指导书适用于北3引用标准下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

《设备厂家说明书》4 作业条件4.1避雷器停电，办理检修工作票。

4.2作业组成员了解检修前避雷器的缺陷。

4.3作业组成员了解避雷器的运行状态。

4.4清点所有专用工具齐全，检查合适，试验可靠。

4.5参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

4.6参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

4.7准备好检修用的各易损件及材料。

4.8开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。

5风险分析/危害辨识5.1 检修总体危害辨识5.1.1 参加检修的人员进行安全教育和技术培训，达到上岗条件。

金属氧化物避雷器现场检修试验项目

金属氧化物避雷器现场检修试验项目
避雷器设备的文字符号是F。

有保护间隙、管式避雷器、阀式避雷器、金属氧化物避雷器。

目前常用金属氧化物避雷器。

金属氧化物避雷器阀片由氧化锌晶粒和外层的晶界层组成，晶界层由氧化铋等金属氧化物组成。

氧化锌晶粒的电阻率在1~10Ω·cm，晶体层的电阻率大于10的十次方Ω·cm。

金属氧化物避雷器的现场试验项目有：
1、测量绝缘电阻。

2、测量直流1mA下的U1mA及75%U1mA该电压下的泄漏电流。

3、测量外施运行电压下的交流泄漏电流（有条件时可用带电测量工频泄漏
电流的全电流和阻性电流分量代替）。

4、运行中带电监测工频电导（或泄漏）电流的全电流和阻性分量。

5、采用红外线测温仪对金属氧化物避雷器进行带电测量。

6、测量工频参考电压（需要时进行）。

7、检查密封情况（解体大修后）。

8、放电记录器动作试验。

9、测量基座绝缘电阻。

第9章 10KV35KV金属氧化物避雷器检修作业指导书资料

太原维管处供电筹备组10KV(35KV)金属氧化物避雷器检修作业指导书1.目的检查设备状态，处理缺陷，提高运行可靠性。

2.范围适用于10KV、35KV金属氧化物避雷器检修作业。

3.岗位职责4.作业准备钢丝刷2支个接地电阻表15m钢卷尺1把扁毛刷2个12500V兆欧吊线坠块作业块表1工具把呆扳手液压钳1双头1套12-20（）5.材料准备页 8 共页 1 第太原维管处供电筹备组包包皮布若绝缘引线并沟线夹若铝包带1盘压接端子若2干干干 6.作业流程负责检查、检修避雷器及金具、上部接地装置，除锈高空操作人员：防腐等。

地面辅助人员：负责检修接地装置、测量接地电阻、记录数据等。

6.1 10KV避雷器 6.1.1 检查、清扫和调整。

清避雷器绝缘套密封完好，表面无破损、裂纹和放电痕迹。

6.1.1.1扫绝缘表面。

页 8 共页 2 第太原维管处供电筹备组严禁使用瓷瓶清洗剂等化学液体清洗复合材料绝缘护套。

否则应使用玻璃6.1.1.2 瓷绝缘护套与法兰间的粘合应牢固无缝隙，胶粘合填充。

排列整齐，％；1.56.1.1.3避雷器应垂直安装，偏差不应大于高度的底座和其它安装物不合格时主要调整避雷器横担、水平安装时高低一致。

的水平。

小于该间距时调整横6.1.1.4 水平排列时避雷器间距不小于350mm.担和其它安装物孔距。

脱检.1.1.5 查6绝缘支架状离器地线、避雷器击穿后脱离器更换不合格的脱离态；脱落，避雷器与接地引上线顺导线的扭力装置分离。

不使避雷器承受安装，器、避雷器。

应力。

电气连接6.1.26.1.2.1 引上线引上线应尽量a)页 8 共页 3 第太原维管处供电筹备组严禁构成环状或锐角连接线，安装不得使避雷器承受不得松动，短、直，应力。

引上线完好，无烧伤、断股和严重变形。

更换或新建避雷器引线b)时宜使用铝绞交联架空线。

2 25mm。

c) 引上线截面不小于引上线连接可靠、无氧化。

有氧化现象时用砂纸打磨氧化层、涂d)抹复合脂，铝线连接时重新缠绕铝包带安装。

避雷器检修作业指导书

避雷器检修作业指导书版本号：2015041. 作业项目名称：避雷器检修作业指导书2. 作业内容范围本指导书适用于避雷器的检修、检查作业3. 编制（修订）文件依据《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）4. 作业前准备作业人员应戴安全帽，穿绝缘鞋、工作服。

5. 人员工机具材料与要求人员准备：分工人数工机具、材料要求避雷器的检修、检查 X 人 2500V 兆欧表、工作绳、个人标配工具、润滑油、抹布等电力线路工；安全考试合格证；掌握避雷器检修作业技能；熟练掌握作业指导书 6. 作业程序及标准6.1清扫:清洁避雷器表面污垢。

拟稿（修订）审核人签发（批准）生效时间 0日6.2外观检查6.2.1检查避雷器有无裂纹、破损、放电痕迹。

6.2.2复合式绝缘子表面有无绝缘老化现象。

6.2.3避雷器有裂纹、破损、放电痕迹、绝缘老化现象应予以更换。

6.3打开各端接线：拆开避雷器接线端连接线。

6.4避雷器绝缘测试：6.4.1使用2500V兆欧表摇测绝缘电阻。

图4.4.1 2500V兆欧表摇测绝缘电阻6.4.2测量导线使用铜质软导线，用铜质软导线于避雷器的两端与兆欧表的两个接线端相连接，摇动兆欧表摇把以每分钟120转转速，测试读取数据，测试线与被测物脱离后再停兆欧表。

图4.4.2 摇测避雷器绝缘电阻6.4.3 35KV以上避雷器绝缘电阻不低于2500兆欧，35KV及以下避雷器绝缘电阻不低于1000兆欧。

6.5接地电阻测试：见接地装置检修作业指导书6.6放电计数器试验：6.6.1指示清晰，便于观察。

6.6.2当标称电流流过计数器时，计数器两端的残压不大于3KV（峰值），干、湿耐压不低于4KV。

6.6.3放电计数器动作可靠。

6.7接线压接：避雷器接导体端与10KV线路相线连接，接地端与接地线相连接。

6.8螺栓涂油：接点螺栓涂黄油7. 安全风险预想及卡控措施7.1严格执行电力安规、管规等相关规章制度；7.2严格执行上道作业专人防护制度，防止发生车辆伤害；7.3严格执行电力两票及其补充规定，防止发生触电伤害；7.4作业中应做好工具材料保管工作，严禁抛掷工具材料；7.5作业完毕必须对人员、工具、材料清点；7.6在登杆作业时，应执行《电力高空作业人员指导书》。

(完整版)避雷器检修作业指导书

1.2 为所有参加本项目的工作人员，验收人员确定必须遵循的质量保证程序。

2 适用范围2.1 本作业指导书适用于北3引用标准下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

《设备厂家说明书》4 作业条件4.1避雷器停电，办理检修工作票。

4.2作业组成员了解检修前避雷器的缺陷。

4.3作业组成员了解避雷器的运行状态。

4.4清点所有专用工具齐全，检查合适，试验可靠。

4.5参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

4.6参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

4.7准备好检修用的各易损件及材料。

4.8开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。

5风险分析/危害辨识5.1 检修总体危害辨识5.1.1 参加检修的人员进行安全教育和技术培训，达到上岗条件。

避雷器试验作业指导书和试验标准

避雷器试验作业指导书与试验标准2016年12月6日目录第一章总则 (2)第二章引用标准 (3)第三章检修工作准备 (4)第四章检修试验作业 (16)第五章检修报告编写及要求 (27)第六章检修工作的验收 (28)第一章总则第一条为了提高避雷器设备的检修质量，使设备的检修工作达到制度化、规范化,保证避雷器安全可靠运行,特制定本规范.第二条本规范是依据国家有关标准、规程、制度并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。

第三条本文对避雷器主要检修作业的工作准备、工艺流程、试验验收等管理要求和技术手段；检修包括检查（检测）和修理两部分内容，检修工作在认真做好设备缺陷检查和诊断工作的基础上，根据修理的可能性和经济性,对设备进行修理或部件更换。

第四条本标准适用于国家电网公司系统的10kV～750kV金属氧化物避雷器以及系统标称电压10kV～500kV碳化硅阀式避雷器。

第二章引用标准第五条以下列出了本规范应用的标准、规程和导则，但不限于此.GB7327－1987 交流系统用碳化硅阀式避雷器GB11032－2000 交流无间隙金属氧化物避雷器GB2900。

12－1989 电工名词术语避雷器GB50150－1991 电气装置安装工程电气设备交接试验标准GB/T16927.1－1997 高电压试验技术第一部分:一般试验方法GBJ 147－1990 电气装置安装工程高压电器施工及验收规范DL/T596－1996 电力设备预防性试验规程DL/T804－2002 交流电力系统金属氧化物避雷器使用导则DL/T815－2002 交流输电线路用复合外套金属氧化物避雷器Q/GDW109－2003 750kV系统用金属氧化物避雷器技术规范GB 5 0150-2006 电气装置安装工程电气设备交接试验标准国家电网公司《变电站管理规范》(试行)国家电网公司《电力生产设备评估管理办法》国家电网公司《110(66）kV～750kV避雷器技术标准》国家电网公司《110（66）kV～750kV避雷器运行管理规范》国家电网公司《110（66）kV～750kV避雷器技术监督规定》国家电网公司《预防110（66）kV～750kV避雷器事故措施》第三章检修工作准备第六条确定检修项目避雷器设备检修周期不做具体的规定，检修工作一般是在发现缺陷或发生事故后有针对性的开展。

避雷器检查维护作业指导书

110kV避雷器检查检修维护作业指导书一、目的与范围为了加强公司各电站110kV避雷器检查、维护、检修、试验技术工作，确保110kV避雷器检查、维护、检修、试验工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保避雷器检修、试验后能安全、可靠地运行，所有参加本检修、试验项目的工作人员、质检人员，必须遵循本质量保证程序。

本指导书适用于额定电压110kV避雷器定期维护、检修、缺陷处理现场检修、试验。

其他类型的避雷器现场检修、试验可参照执行。

避雷器的检修、试验需贯彻预防为主，计划检修和诊断检修相结合的方针，作到应修必修，修必修好、安全第一、质量为先。

二、规范性引用文件（含验收标准等）GB11032-2000 《交流无间隙金属氧化锌避雷器》GBJ 147-1990《电气装置安装工程高压电器施工及验收规范》GB 50150-1991《电气装置安装工程电气设备交接试验标准》DL/T 804-2002 《交流电力系统金属氧化锌避雷器使用导则》DL/T596—2005《电力设备预防性试验规程》GB 26860—2011《电力安全工作规程发电厂和变电站电气部分》DL 5009.3—1997《电力建设安全工作规程（变电所部分）》DL408—91《电业安全工作规程》出厂资料（包括安装说明书、出厂试验报告等）三、作业过程控制3.1 作业准备3.1.1 人员配备3.1.3消耗材料包括备品备注：可根据实际情况增减3.1.4图纸资料准备A 相避雷器B 相避雷器C 相避雷器A向A向A向3.2 作业项目、方法、标准、风险评估、风险预控措施453.2.1 作业项目、方法、标准678910四、附件4.1作业过程记录表（实际工作时填写，连同现场作业指导书、工作票一起保存）4.2检修技术数据记录表检修技术数据记录表工作成员：记录人员：记录日期：天气情况：温度：湿度：4.3 验收卡4.4 风险控制措施卡风险控制措施卡工作内容：4.5 缺陷处理及部件更换记录缺陷处理及部件更换记录部件更换记录4.6设备名牌参数设备技术台账4.7设备检修前后试验记录设备检修试验记录单位__________________ 站名_______________。

避雷器试验报告范文

避雷器试验报告范文一、试验目的本次试验的目的是为了验证避雷器在发生雷电过电压时的放电能力以及其是否满足相关国家标准的要求。

二、试验准备1.设备准备：本次试验所需的设备包括避雷器、电源、安全工具等。

2.场地准备：试验场地应具备良好的通风环境，并配备相应的电源、安全措施。

3.人员准备：试验人员应对试验的目的、流程和安全注意事项进行充分了解，并配备必要的安全防护装备。

三、试验过程1.试验前的准备工作（1）检查避雷器是否有损坏，如无损坏则可进行试验。

（2）根据所需电压设置电源电压，并确保电源正常运行。

2.试验步骤（1）连接避雷器与电源：将避雷器与电源连接，确保连接牢固、接触良好。

（2）开启电源：开启电源，将电源电压调至所需设置。

（3）观察避雷器放电情况：在电源加压的过程中，观察避雷器是否能够及时地放电，并将过电压通过地线排除。

（4）记录数据：记录避雷器的放电电压和放电时间等相关数据。

四、试验结果及分析根据试验数据的统计和分析，得到以下结论：1.避雷器能够在电压过高时及时地放电，将过电压通过地线排除，有效实现了防雷保护的功能。

2.避雷器的放电电压和放电时间等技术指标符合相关国家标准的要求。

五、结论与建议通过本次试验，证明了避雷器的设计和制造质量符合相关标准的要求，具备较好的防雷保护能力。

本报告认为，在安装和使用避雷器时，应严格遵守相关的规范和标准，确保设备及系统的安全可靠性，避免雷击事故的发生。

六、安全措施为确保试验过程的安全性，本次试验采取了以下安全措施：1.试验人员应穿戴符合规定的安全防护装备，确保自身的人身安全。

2.试验前应对试验设备和试验场地进行全面的安全检查，确保设备的正常运行和场地的安全性。

3.在试验过程中，应有专人负责观察和记录试验数据，确保设备的正常运行。

4.试验结束后，应及时关闭电源，撤离现场，并对设备进行清理和检查，确保设备的良好状态。

2.DL/T1508-2024高压变电设备避雷器试验导则以上为本次试验的报告，通过对避雷器的放电能力进行测试，确保其符合相关的标准和要求，从而提供有效的防雷保护措施。
