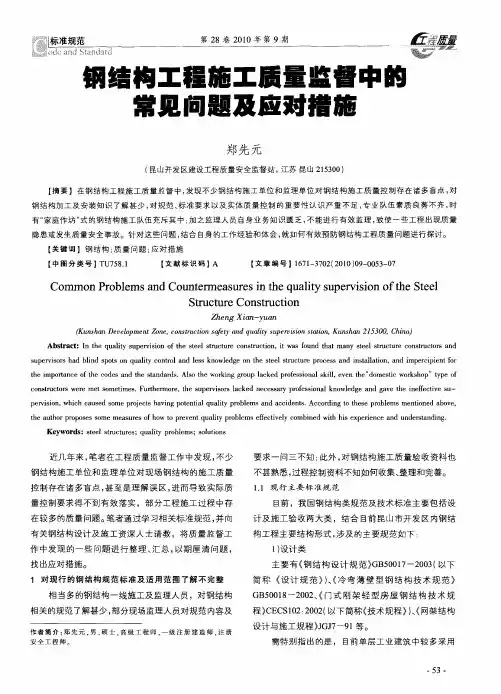

钢结构工程施工质量监督中常见问题及应对措施

钢结构工程施工质量监督中常见问题及应对措施

过去几年在开发区钢结构工程质量监督中，发现不少钢结构施工、监理单位对现场钢结构的施工质量控制存在诸多盲点，甚至是理解误区，进而导致实际质量控制要求未能得到有效落实，部分工程施工过程中存在较多质量问题。笔者通过整理相关规范及技术标准，并向有关钢结构设计及施工资深人士请教，将监督中发现的常见质量问题进行汇总整理，以期厘清问题，找到应对措施，并结合个人理解对有关问题作出必要说明，希望能够与一线工程技术人员共同提高，切实改进区内钢结构工程施工质量控制水平。

一、对目前现行的钢结构规范标准及适用范围了解不完整

相当多钢结构一线施工及监理人员，对钢结构相关的规范了解甚少，部分现场监理人员经常对规范内容及要求一问三不知；此外，对钢结构施工质量验收资料也不甚熟悉，过程控制资料不知如何收集、整理、完善。

1、目前主要规范标准情况

目前我国钢结构类规范及技术标准主要包括设计及施工验收两大类，结合目前开发区内钢结构工程主要结构形式，涉及的主要规范如下：

1）设计类

主要有《钢结构设计规范》GB50017-2003、《冷弯薄壁型钢结构技术规范》GB50018-2002、《门式刚架轻型房屋钢结构技术规程》CECS102：2002、《网架结构设计与施工规程》JGJ7－91等。

需特别指出的是：目前单层工业建筑中较多采用门式刚架这一轻型钢结构类型，设计中较多依据CECS102：2002相关要求，该规程的适用范围为：

适用于主要承重结构为单跨或多跨实腹门式刚架、具有轻型屋盖和轻型外墙、无桥式吊车或仅有起重量不大于20t的中、轻级工作制桥式吊车或3t•悬挂式起重机的单层房屋钢结构。

对于那些仅仅采用轻钢屋盖或是多层的结构体系，是不适用该规范的，不能胡乱套用。

此外，轻钢以外的钢结构范围很广，可以包含各种钢结构，且不管荷载大小，甚至包括轻型钢结构的许多内容，相应的设计标准主要依据GB50017－2003（网架需依据网架设计规范）。2）验收类

主要有《钢结构工程施工质量验收规范》GB50205-2001、《网架结构工程质量检验评定标准》JGJ78－91、《钢网架螺栓球节点》JG10－1999、《钢网架焊接球节点》JG11－1999、《钢网架检验与验收标准》JG12－1999、《钢结构高强度螺栓连接的设计施工验收规程》JGJ82-91及《建筑钢结构焊接技术规程》JGJ81－2002等。

各类钢结构的质量验收均需依据GB50205-2001执行；对于网架结构，可以在GB50205的基础上结合其他规范及标准相关内容。特别是JGJ78－91，目前仍处有效中，其与GB50205

的关系可以认为国标GB50205为母规，是最低要求，而JGJ78-91则更侧重于网架工程。2、施工质量控制资料整理

不少钢结构施工单位对施工资料管理很混乱，自己随意自作验收表格，各家模式迥异，没有固定格式，不便于工程资料的整理、审查和保存。参建单位应严格对照江苏省建设厅印发的《建筑工程施工质量验收资料》中“GJ：钢结构工程部分”内容及要求进行施工资料整理。

二、施工图审查方面存在问题

1、施工图审查意见未能有效落实

现场施工用图原则上应该是经过审查合格且经审查机构盖章确认的图纸，但由于盖章确认图纸一般数量不多，且部分设计单位对审查意见回复采用单独出设计变更配合原图模式，因此如施工现场采用未盖章确认的设计图纸施工，就可能产生图审内容未被涵盖在内、图纸使用不当的问题。此外，很多建设单位对图审意见不重视，审查文件不及时下发给施工、监理等单位，导致部分工程现场施工、监理等人员在完全不清楚图纸审查内容情况下按照不正确图纸开展工作。区内就曾出现某厂房制作好的屋盖钢梁截面尺寸比审查通过图纸要求尺寸小的情况，事后查明原因就是因为钢构施工单位没有使用图审机构盖章确认的图纸且业主没有下发图纸审查意见而造成。

对于此类问题，我们监督机构几年前就要求在工程申报监督时提供审查意见复印件，因此需要建设、施工及监理单位采取措施加强对这方面的质量控制，确保施工审查内容切实落实到施工过程中。

2、审查合格的图纸被“优化”后未重新送审

在一些大型钢结构工程中，业主单位为降低成本、钢构施工单位为压低报价进而中标，经常存在所谓“优化”现象：即由钢构施工单位对审查合格的图纸结构设计进行修改，降低用钢量，然后按修改后的图纸进行加工制作及安装。由于此类“优化”可能导致结构原有安全储备大大降低，因此为确保结构安全，对经“优化”的结构设计图纸，必须重新送原施工图审查机构进行审查，合格后方可施工。

三、钢结构工程所用的原材料与设计或规范不符

1、钢材用错

钢构用钢材主要有碳素结构钢Q235钢，低合金钢16Mn钢（Q345钢）、15MnV钢等，其中Q235钢共分A、B、C、D四个等级。很多工程设计常采用Q235B钢，该种钢保证了常温下的冲击韧性要求，适用于包括有吊车梁的钢结构厂房，但在实际工程质量检查中，我们常常会发现工程参建单位只简单地认为是Q235钢就行了，所以常有采用不符设计要求的Q235A 钢的情况，实际上该钢号只保证抗拉强度、屈服强度、延伸率和冷弯性能，不保证冲击韧性，而且因含碳量高而可焊性较差，而对于吊车梁等承受动载的构件，必须保证钢材具有冲击韧性。另外，若设计单位仅在设计图上标明Q235钢，而未注明等级，则在图纸会审时必须明确。

2、焊条用错

Q235钢同Q345钢连接，错误地采用E50系列。这种情况在设计无要求时常会产生。常人的习惯性思维是，高强与低强钢材之间的连接，应采用适合高强钢的焊条或焊剂，事实恰恰相反，不同钢材之间的焊接，从连接的韧性和经济方面考虑，应选用适合低材质的焊条、焊剂，只要能保证最终的焊缝强度同母材强度等强即行。通常，对于Q235钢来说，焊条应选用E43系列，对于Q345钢，应选用E50系列。对此，我们必须认识到用错焊条相当于用错钢材，所以，对焊条的选用，必须慎重。

四、柱脚处理存在缺陷

柱脚部位常见的质量问题包括预埋螺栓定位不准、柱脚板随意扩孔、抗剪键缺漏（或者混凝土短柱未留设抗剪键槽）以及柱脚板下间隙不能有效填充等问题。

1、预埋螺栓定位不准

预埋螺栓的定位不准，常造成诸如柱脚板需扩孔等后续问题。

一般常用的临时安装固定方法如下图：预埋螺栓的位置是依附于模板的。
