光伏发电工程设计管理培训课件

3 可研设计主要设计内容
1
2
主要研究成果：
可研报告（含投资估算和经济评价）报告附图初勘报告项目核准支持性文件
相关专项研究报告（如接入系统、环评、水土保持、工业卫生预评价报告等）
报告主要内容：
共15章，同预可研报告内容相比，增加：总体方案设计发电量计算工程消防设计工程管理设计环保和水土保持设计劳动安全与工业卫生节能降耗分析
2.3 主要勘察标准
1）《岩土工程勘察规范》（GB50021-2001）（2009年版） 2）《中国地震动参数区划图》（GB18306-2001） 3）《建筑抗震设计规范》（GB50011-2010） 5）《土工试验方法标准》（GB50123-1999） 6）《建筑桩基技术规范》（JGJ94—2008） 7）《建筑地基基础设计规范》（GB/T50007-2011） 8）《建筑基桩检测技术规范》（JGJ106—2003 J256—2003）
计ቤተ መጻሕፍቲ ባይዱ
电缆敷设
主要包括：逆变器室暖通设计升压站和管理区建筑暖通设计
二、光伏发电工程设计管理
1 设计管理的主要工作 2 设计管理依据性文件 3 可研设计主要基础资料 4 可研设计阶段需取得的支持性文件
1 设计管理的主要工作
设计委托
确定设计测量勘探原则收资和试桩
专项研究委托
可研内审
上报集团审查
光资源、场地、建设、
接入系统、上网电价、投资等。
➢编制目的
确定项目技术和经济可行性，据此编制项目建议书，争取列入项目所在地光伏电站年度建设计划，获取路条。
➢主要任务
➢主要任务
进一步论证项目技术
深化、细化设计。

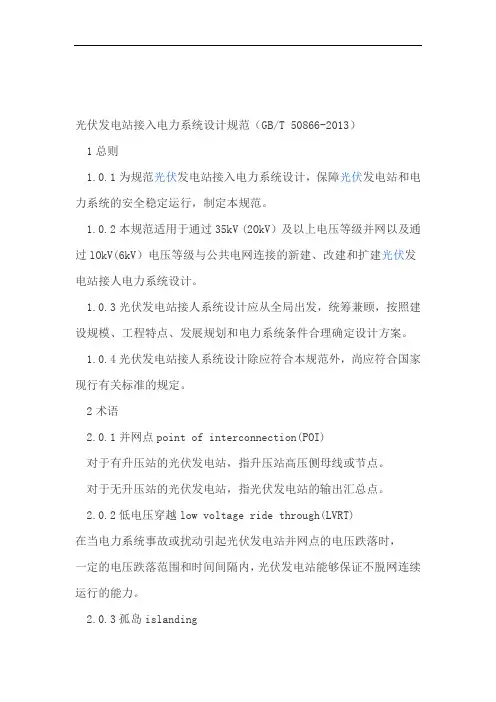

光伏发电站接入电力系统设计规范

光伏发电站接入电力系统设计规范（GB/T 50866-2013）1总则1.0.1为规范光伏发电站接入电力系统设计，保障光伏发电站和电力系统的安全稳定运行，制定本规范。

1.0.2本规范适用于通过35kV (2OkV）及以上电压等级并网以及通过lOkV(6kV）电压等级与公共电网连接的新建、改建和扩建光伏发电站接人电力系统设计。

1.0.3光伏发电站接人系统设计应从全局出发，统筹兼顾，按照建设规模、工程特点、发展规划和电力系统条件合理确定设计方案。

1.0.4光伏发电站接人系统设计除应符合本规范外，尚应符合国家现行有关标准的规定。

2术语2.0.1并网点point of interconnection(POI)对于有升压站的光伏发电站，指升压站高压侧母线或节点。

对于无升压站的光伏发电站，指光伏发电站的输出汇总点。

2.0.2低电压穿越low voltage ride through(LVRT)在当电力系统事故或扰动引起光伏发电站并网点的电压跌落时，一定的电压跌落范围和时间间隔内，光伏发电站能够保证不脱网连续运行的能力。

2.0.3孤岛islanding包含负荷和电源的部分电网，从主网脱离后继续孤立运行的状态。

孤岛可分为非计划性孤岛和计划性孤岛。

2.0.4非计划性孤岛unintentional islanding非计划、不受控地发生孤岛。

2.0.5计划性孤岛intentional islanding按预先配置的控制策略，有计划地发生孤岛。

2.0.6防孤岛anti-islanding防止非计划性孤岛现象的发生。

2.0.7 T接方式T integration从现有电网中的某一条线路中间分接出一条线路接人其他用户的接人方式。

3基本规定光伏发电站接人系统设计，在进行电力电量平衡、潮流计3.0.1 算和电气参数选择时，应充分分析组件类型、跟踪方式和辐照度光伏发电站出力特性的影响。

3.0.2在进行接人系统设计时，可根据需要同时开展光伏发电站接入系统稳定性、无功电压和电能质量等专题研究。

光伏发电站接入电力系统设计规范

1.0.2本规范适用于通过35kV (2OkV）及以上电压等级并网以及通过lOkV(6kV）电压等级与公共电网连接的新建、改建和扩建光伏发电站接人电力系统设计。

1.0.3光伏发电站接人系统设计应从全局出发，统筹兼顾，按照建设规模、工程特点、发展规划和电力系统条件合理确定设计方案。

1.0.4光伏发电站接人系统设计除应符合本规范外，尚应符合国家现行有关标准的规定。

2术语2.0.1并网点point of interconnection(POI)对于有升压站的光伏发电站，指升压站高压侧母线或节点。

对于无升压站的光伏发电站，指光伏发电站的输出汇总点。

2.0.2低电压穿越low voltage ride through(LVRT)当电力系统事故或扰动引起光伏发电站并网点的电压跌落时，在一定的电压跌落范围和时间间隔内，光伏发电站能够保证不脱网连续运行的能力。

2.0.3孤岛islanding包含负荷和电源的部分电网，从主网脱离后继续孤立运行的状态。

孤岛可分为非计划性孤岛和计划性孤岛。

2.0.4非计划性孤岛unintentional islanding非计划、不受控地发生孤岛。

2.0.5计划性孤岛intentional islanding按预先配置的控制策略，有计划地发生孤岛。

2.0.6防孤岛anti-islanding防止非计划性孤岛现象的发生。

2.0.7 T接方式T integration从现有电网中的某一条线路中间分接出一条线路接人其他用户的接人方式。

3基本规定3.0.1光伏发电站接人系统设计，在进行电力电量平衡、潮流计算和电气参数选择时，应充分分析组件类型、跟踪方式和辐照度光伏发电站出力特性的影响。

3.0.2在进行接人系统设计时，可根据需要同时开展光伏发电站接入系统稳定性、无功电压和电能质量等专题研究。

光伏发电项目并网接入系统方案

光伏发电项目并网接入系统方案工作单号：项目业主：（以下简称甲方）供电企业：（以下简称乙方）根据国家和地方政府有关规定，结合中山市供用电的具体情况，经甲、乙方共同协商，达成光伏发电项目接入系统方案如下：一、项目地址：二、发电量使用情况：平均日发电量为6433kWh,**工业园每月平均用电量约40万度，白天（6:00-18:00）日均用电量约为6600度，基本满足自发自用。

三、发电设备容量：合计2260 kWp。

四、设计依据和原则1、相关国家法律、法规《中华人民共和国可再生能源法》国家发展改革委《可再生能源发电有关管理规定》国家发展改革委《可再生能源发电价格和费用分摊管理试行办法》财建[2012]21号《关于做好2012年金太阳示范工作的通知》《国家电网公司光伏电站接入电网技术规定》（试行）国务院《关于促进光伏产业健康发展的若干意见》国家发改委《分布式发电管理暂行办法》财政部《关于分布式光伏发电实行按照电量补贴政策等有关问题的通知》国家能源局《关于开展分布式光伏发电应用示范区建设的通知》国家发改委《关于发挥价格杠杆作用促进光伏产业健康发展的通知》国家能源局《光伏电站项目管理暂行办法》财政部《关于调整可再生能源电价附加征收标准的通知》财政部《关于光伏发电增值税政策的通知》国家能源局《分布式光伏发电项目暂行办法》财政部《关于对分布式光伏发电自发自用电量免征政府性基金有关问题的通知》国家能源局《光伏发电运营监管暂行办法》2、最新政策解读：国家能源局于2014年7月提出《关于进一步落实分布式光伏发电有关政策的通知》，并就这两份文件向各省市能源发改委相关部门以及部分企业征求意见。

该文件针对分布式光伏电站提出了进一步完善意见，根据国内市场的特点扩大分布式光伏电站应用，在促进屋顶落实、项目融资、电网接入、备案管理和电力交易上提出进一步落实和保证性政策。

该文件的突出特点是分布式光伏电站的补贴可专为标高电价托底，同时提高补贴到位及时性，增加电站收益。

光伏电站接入电网技术规定

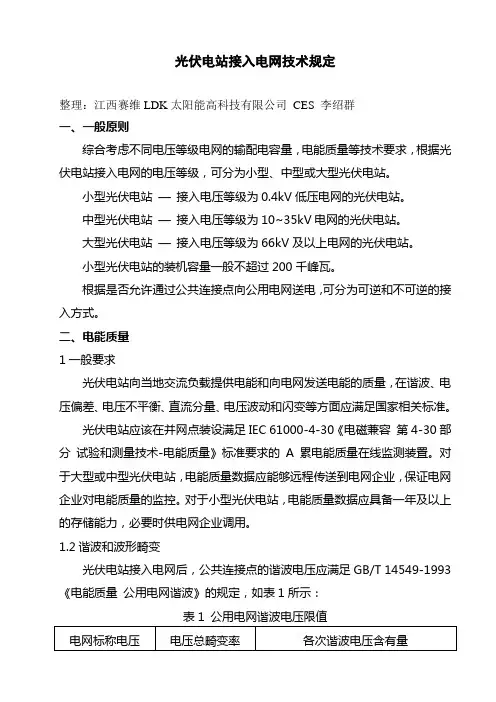

光伏电站接入电网技术规定整理：江西赛维LDK太阳能高科技有限公司CES 李绍群一、一般原则综合考虑不同电压等级电网的输配电容量，电能质量等技术要求，根据光伏电站接入电网的电压等级，可分为小型、中型或大型光伏电站。

小型光伏电站—接入电压等级为0.4kV低压电网的光伏电站。

中型光伏电站—接入电压等级为10~35kV电网的光伏电站。

大型光伏电站—接入电压等级为66kV及以上电网的光伏电站。

小型光伏电站的装机容量一般不超过200千峰瓦。

根据是否允许通过公共连接点向公用电网送电，可分为可逆和不可逆的接入方式。

二、电能质量1一般要求光伏电站向当地交流负载提供电能和向电网发送电能的质量，在谐波、电压偏差、电压不平衡、直流分量、电压波动和闪变等方面应满足国家相关标准。

光伏电站应该在并网点装设满足IEC 61000-4-30《电磁兼容第4-30部分试验和测量技术-电能质量》标准要求的A累电能质量在线监测装置。

对于大型或中型光伏电站，电能质量数据应能够远程传送到电网企业，保证电网企业对电能质量的监控。

对于小型光伏电站，电能质量数据应具备一年及以上的存储能力，必要时供电网企业调用。

1.2谐波和波形畸变光伏电站接入电网后，公共连接点的谐波电压应满足GB/T 14549-1993《电能质量公用电网谐波》的规定，如表1所示：光伏电站接入电网后，公共连接点处的总谐波电流分量（方均根）应满足GB 14549-1993《电能质量公用电网谐波》的规定，应不超过表2中规定的允许值，其中光伏电站向电网注入的谐波电流允许值按此光伏电站安装容量与其公共连接点的供电设备容量之比进行分配。

1.2电压偏差光伏电站接入电网后，公共连接点的电压偏差应满足GBT 12325-2008《电能质量供电电压偏差》的规定，即：35kV及以上公共连接点电压正、负偏差的绝对值之和不超过标称电压的10%。

20kV及以下三相公共连接点电压偏差为标称电压的±7%。

光伏发电并网系统设计介绍

光伏发电并网系统设计介绍一、一般规定1.1 光伏系统接入方案应结合电网规划、分布式电源规划，按照就近分散接入与就地平衡消纳的原则进行设计。

1.2 光伏系统宜采用10kV及以下电压等级接入电网。

1.3 光伏系统模式可采用自发自用/余量上网和全额上网两种模式。

1.4 自发自用/余量上网模式的光伏系统并网容量不应超过所接入变压器容量。

1.5 光伏系统接入电压等级应根据装机容量选取，并满足下列要求：1 单个并网点容量为8kWp及以下宜接入220V；2 单个并网点容量为8kWp～400kWp宜接入380V；3 单个并网点容量为400kWp~6MWp宜接入10kV；4 自发自用/余量上网模式总装机容量超过1MWp，宜接入10kV；5 最终并网电压等级应综合参考有关标准和电网实际条件，通过技术经济比选论证后确定。

1.6 光伏系统在变电站低压并网时，单台变压器的并网点不应超过1个，项目规划审批范围内总并网点数量不应超过4个。

1.7 光伏系统在并网处应设置并网专用开关柜（箱），并应设置专用标识和“警告”、“双电源”等提示性文字和符号。

二、10kV并网2.1 10kV光伏系统的并网点应按如下进行选择：1 自发自用/余量上网模式的并网点可为用户开关站、配电室或箱变的10kV母线，如图2.1所示；2 全额上网模式的并网点可为公共电网10kV母线或线路，如图2.2 所示。

图2.1 10kV自发自用/余量上网模式一次系统接线示意图图2.210kV全额上网模式一次系统接线示意图2.2 10kV光伏系统的并网系统一般由光伏进线柜、压变柜、计量柜、并网柜、隔离柜、无功补偿柜及站用电等设备组成。

如图2.3所示。

图2.3 10kV并网系统方案示意图2.3 10kV自发自用/余电上网模式光伏系统的保护及计量配置应符合下列规定：1 光伏并网柜继电保护装置应具有过压、失压（欠压）保护功能，失压保护的电压信号应采集自光伏配电房隔离柜的电压互感器；2 光伏并网柜继电保护装置应具有过频率和低频率保护，保护装置的频率信号应采集自光伏配电房隔离柜的电压互感器；3 光伏并网柜继电保护装置应具有速断、过流保护等功能，保护定值选取应与用户配电房中光伏接入柜继电保护定值相配合；4 用户配电房中的计量柜应设置双向电表，光伏配电房中的计量柜应设置单向电表；5 光伏配电房计量柜的电压互感器宜采用移动小车式安装，电流互感器宜采用固定式安装；6 计量柜应设置三相电压指示仪；7 光伏进线柜宜按一台变压器对应一个光伏接入柜进行设置；8 光伏进线柜应具有变压器的温度保护和瓦斯保护等保护跳闸功能；9 光伏进线柜继电保护装置应具有速断、过流保护等功能，保护定值选取应与光伏配电房光伏并网柜继电保护定值相配合；10 光伏进线柜不应具有检有压合闸功能；11 变压器室和光伏进线柜不在同一箱变内的，变压器室内应设置变压器出线柜；12 容量超过800kVA的变压器出线柜内应设置断路器。

分布式光伏发电系统并网接入技术要求

分布式光伏发电系统并网接入技术要求一、一般规定1.1 对接入电网的要求应充分考虑因分布式光伏发电系统接入而引起的公共电网的潮流变化，并应根据其影响程度对公共电网进行必要的改造。

1.2 建设条件太阳能分布式发电项目及建设场地应具有合法性；用户侧的电能质量和功率因数应符合电网要求。

1.3 对电气设备的要求分布式光伏发电系统采用的电气设备必须符合国家或行业的制造(生产)标准，其性能应符合接入电网的技术要求。

1.4 系统定位分布式光伏发电系统在电力系统中应定位于非连续供电的次要电源。

1.5 系统功能分布式光伏发电系统的功能是生产满足电网电能质量要求的电能。

1.6 设计原则太阳能分布式发电站宜按无人值守设计。

1.7 对接入电压的规定分布式光伏发电系统的接入电压应不高于包括消纳大部分或全部该系统电能的电力用户在内的公共连接点的电压。

二、并网原则2.1 并网方式分布式光伏发电系统应采用可逆并网方式。

2.2 并网点位置的选择2.2.1 当光伏组件安装容量不大于配电变压器容量时，宜接入配电变压器二次侧配电柜（箱）。

2.2.2 当光伏组件安装容量大于配电变压器容量时，应接入配电变压器一次侧配电柜（箱）。

2.2.3 光伏组件安装容量不应大于市电供电线缆的允许输送容量。

三对光伏并网逆变器的输出电气参数的要求3.1 电压光伏并网逆变器的输出电压应为逆变后经变压器或不经变压器的输出电压，等于并网点母线电压,其电压偏差应符合GB/T12325的规定。

3.2 频率光伏并网逆变器输出频率应与接入电网的频率始终保持一致。

3.3 功率因数光伏并网逆变器的功率因数宜为1；当并网点呈感性，且功率因数低于电网要求时，可向并网点输送容性无功功率；反之，可向电网输送感性无功功率。

且无论输送的无功功率是感性还是容性，均应使并网点的功率因数不低于0.9(感性)。

四、电能质量4.1 谐波分布式光伏发电系统输入到公共连接点的谐波电流（方均根值）的值及其计算方法均应符合GB/T14549的规定。

分布式光伏发电项目设计方案

分布式光伏发电项目设计方案第一节并网设计技术方案一、光伏发电系统设计1.本光伏并网发电项目推荐采用分块发电、集中并网方案，最终实现将整个光伏并网发电系统接入高压交流电网进行并网发电。

2.每个光伏并网发电单元的电池组件采用串并联的方式组成多个光伏电池阵列，光伏电池阵列所发的直流电能输入光伏方阵防雷汇流箱后接入直流配电柜，然后经光伏并网逆变器和交流防雷配电柜并入0.27KV、最终升压至10KV配电装置。

3.光伏发电系统原理构成系统的基本原理：太阳能电池组件所发直流电通过光伏并网逆变器逆变成50Hz、270V的交流电，经交流配电箱与用户侧并网，向负载供电，或者经过升压变电，接入电网。

本项目并网接入系统方案采用10KV高压并网。

图3-1 光伏电站系统原理示意图本工程光伏发电系统主要由光伏电池板（组件）、逆变器及并网系统（配电升压系统）三大部分组成。

二、电站直流逆变系统设计1.为了更好地防雷和方便维护，可先将太阳电池子阵列单元通过直流防雷配电汇流箱后，再接入配电房的直流配电柜。

光伏电站各区域的配置如表3-3所示：表3-5各区设备配置表2.系统电气接线图图光伏电站1MWp单元电气构成图3.电缆敷设方案1）电缆敷设：（1）电池组串与汇流箱的连接电缆，垂直方向沿电池组件安装支架敷设，水平方向大棚预留通道电缆沟敷设至就近配电室内。

（2）除火灾排烟风机、消防水泵等消防设施所需电缆采用耐火电缆外，其余均采用阻燃、凯装电缆。

2）电缆防火及阻燃措施：（1）在电缆主要通道上设置防火延燃分隔措施，设置耐火隔板、阻火包等。

（2）墙洞、盘柜箱底部开孔处、电缆管两端、电缆沟进入建筑物入口处等采用防火封堵。

（3）电缆防紫外线照射措施：本工程所有室外电缆敷设，将沿光伏电池板下、埋管、电缆槽盒或沿电缆勾敷设，以避免太阳直射，提高电缆使用寿命。

三、防雷接地设计1.直击雷防护（1）光伏电池方阵区域直击雷防护：根据项目场地的地形特征和地质特点，在光伏阵列区域不单独设置避雷针，仅在光伏发电组件支架顶部安装短小的避雷针进行直击雷防护。

光伏发电接入系统设计要点及方法

光伏发电接入系统设计要点及方法光伏发电接入系统设计要点及方法摘要：光伏发电是一种清洁的能源，既不直接消耗资源，同事又不释放污染物、废料，也不产生温室气体破环大气环境，也不会有废渣的堆放、废水的排放等问题，有利于保护周围环境，是一种绿色可再生能源。

本文结合工程实践，描述了太阳能光伏发电接入系统的基本组成，分析了光伏发电接入系统设计中的大要点，提供相应的应对办法。

关键词：光伏发电；接入系统；潮流；谐波；短路中图分类号：TB857文献标识码： A 文章编号：1前言为应对日益逼近的化石能源资源逐步走向枯竭，保护人类赖以生存的地球的生态环境，全球各国能源政策逐渐向洁净能源倾斜，全球光伏产业规模增速很快。

从全球累计装机规模变化看，2001年全球光伏产业仅有1672MW，但是到2008年已经增加至14534MW，规模扩大超过10倍，年复合增长率在40%以上，2009年全球光伏产业规模突破20000MW，2010年达到了27314MW。

因此，研究太阳能光伏发电系统的设计问题，使光伏发电以最经济、安全、可靠的方式向用户提供电能，是很有必要的。

2太阳能光伏发电系统的组成本文主要讨论的内容是并网型太阳能光伏发电系统接入系统设计，离网型太阳能光伏发电系统在这里不作详细讨论。

并网型光伏系统一般由光伏组件、并网逆变器、计量装置及上网配电系统等组成。

而接入系统一般指从并网逆变器交流侧至主电网原有配电设备连接点之间的设备，主要包括：交流电缆、升压变压器（采用10kV或更高电压等级并网时使用）、汇流配电装置、计量装置、并网配电装置等。

3并网型光伏发电接入系统设计问题（一）接入系统方案拟定的原则根据《电力系统设计技术规程》、《电力系统技术导则》和《光伏系统并网技术要求》中相关要求，并结合项目具体情况，接入系统方案需遵循考虑以下原则：A）光伏发电系统与公共电网联接时通过变压器等进行电气隔离，形成与公共电网市政供电线路之间明显的分界点；B）保证光伏发电系统的发电容量在上级变压器容量的20%以内；C）设置相应的并网保护装置，一旦出现光伏发电系统和公共电网异常或故障时，能够自动将光伏系统与电网分离；D）应综合考虑光伏发电系统规模、输电距离、供电系统中的地位与作用、近区配网结构和原有电压等级配置等因素。

《光伏电站接入电网技术规定》...

三、《光伏电站接入电网技术规定》标准解读
3.3 功率和电压
基本原则：大中型光伏电站应具备相应电源特性，能够在一定程度上参与电网的电压和频率调节。
有有功功功功率率调调节节
需要安装有功功率控制系统，具备限制最大功率输出以及限制输出功率变化率的能力具备根据电网频率、调度部门指令等信号自动调节电站的有功功率输出的功能，确保输出功率及变化率不超过给定值光伏电站的起停操作需考虑最大功率变化率的约束

导致本线路保护的灵敏度降低及拒动；导致本线路保护误动；导致相邻线路的瞬时速断保护误动并失去选择性；导致重合闸不成功； ……
日本2.2MW太阳城项目：大量配电网保护更换；浙江示范工程：加装低周、低压解列、过流等保护；校核和调整10kV电流速断、延时电流速断、过流保护、反向故障保护定值。
西藏羊八井100kW电站：最大功率变化率每分钟70％；浙江示范工程（运行3个月）： 250kW屋顶工程实测最大功率变化率为每分钟20％ 60kW屋顶工程实测最大功率变化率为每分钟25％
一、光伏发电大规模应用对电网运行提出的挑战
光伏分布式接入配电网对电网安全产生影响

光伏分布式接入配电网会带来特有的计划外孤岛运行问题，会威胁线路维护人员人身安全；造成与孤岛地区相连的用户供电质量受影响（频率和电压偏出正常运行范围）；孤岛电网与主网非同步重合闸造成操作过电压；单相分布式发电系统会造成系统三相负载欠相供电，目前所有的防孤岛检测算法均存在检测盲区。
并并网网性性能能其其它它要要求求
三、《光伏电站接入电网技术规定》标准解读
3.1 一般原则
按照光伏电站接入电网的电压等级，分为：按照光伏电站接入电网的电压等级，分为：

海洋光伏发电项目并网接入方案(10kV多点接入)

海洋光伏发电项目并网接入方案（10kV多点接入）1. 概述随着可再生能源的快速发展，海洋光伏发电作为一种新兴的绿色能源，逐渐受到广泛关注。

本方案主要针对海洋光伏发电项目的并网接入进行详细阐述，采用10kV多点接入方式，以满足项目需求。

2. 项目概况2.1 项目地点本项目位于XXX海域，占地面积XXX平方米。

2.2 发电规模本项目总装机容量为XXX千瓦（kW），预计年发电量为XXX千瓦时（kWh）。

2.3 接入系统本项目接入系统采用10kV多点接入方式，接入当地电网。

3. 并网接入方案3.1 接入点选择根据当地电网条件，选择合适的10kV接入点，确保发电设备与电网稳定连接。

3.2 设备选型3.2.1 光伏组件选用XXX品牌光伏组件，单片功率为XXX瓦（W），共计XXX块。

3.2.2 逆变器选用XXX品牌逆变器，容量为XXX千瓦（kW），共计XXX 台。

3.2.3 电缆及附件选用XXX品牌电缆及附件，确保安全、可靠、耐腐蚀。

3.3 系统配置3.3.1 并网开关设置XXX个并网开关，实现多发并用、分散接入。

3.3.2 保护装置配置过流、过压、短路等保护装置，确保系统安全运行。

3.3.3 监控系统搭建远程监控系统，实现对发电设备运行状态的实时监测。

4. 施工与验收4.1 施工要求严格按照相关规范和标准进行施工，确保工程质量。

4.2 验收标准项目验收需满足国家及地方电网接入要求，确保发电设备安全稳定运行。

5. 运行维护5.1 运维队伍组建专业的运维团队，负责项目日常巡检、故障处理等工作。

5.2 维护措施定期对设备进行清洁、润滑、紧固等维护工作，确保设备完好。

6. 风险评估与应对措施6.1 风险评估分析项目可能存在的自然灾害、设备故障等风险。

6.2 应对措施制定相应的应急预案，提高项目抗风险能力。

7. 效益分析7.1 经济效益本项目预计投资总额为XXX万元，预计年产值为XXX万元。

7.2 社会效益本项目具有显著的节能减排效果，有助于改善当地环境质量。

------光伏发电项目系统接入方案

*********有限公司**光伏发电项目接入系统方案云南省电力设计院201*年* 昆明批准：审核：校核：编写：目录1项目概况及设计范围 (1)1.1项目概况 (1)1.2设计范围 (1)2******电网概况 (2)2.1***电网概况 (2)2.1.1***电源现状 (2)2.1.2***用电情况 (2)2.1.3***电网现状 (3)2.2**市电网概况 (4)2.2.1**市电源现状 (4)2.2.2**市用电情况 (4)2.2.3**市电网现状 (4)3负荷预测及电力平衡 (5)3.1***负荷预测及电力平衡 (5)3.1.1***负荷预测 (5)3.1.2***电源规划情况 (5)3.1.3***电力平衡结果 (6)3.2**市负荷预测及电力平衡 (6)3.2.1**市负荷预测 (6)3.2.2**市电源规划情况 (7)3.2.3**市电力平衡结果 (7)4**光伏发电项目在电力系统中的作用 (7)5**光伏发电项目供电范围 (9)6 **光伏发电项目接入系统方案 (9)6.1光伏电站附近电网概况 (9)6.2接入系统方案设想 (10)6.2.1接入系统电压等级及接入点分析 (10)6.2.2接入系统方案 (12)6.2.3方案比较及推荐方案 (15)6.2.4 推荐方案接入系统导线截面选择 (16)7 对电站电气主接线及相关电气设备参数的推荐意见 (17)7.1 接入系统的电压等级及出线回路数 (17)7.2 对电站主接线的建议 (17)7.3 对主要电气设备参数的建议 (17)8 投资估算 (18)9 结论 (18)1项目概况及设计范围1.1项目概况*********有限公司**光伏发电项目位于**市苍岭镇南侧，场址至***城公路里程约12km，距离省会昆明高速公路里程约140公里。

安楚高速公路和G320国道分别从场址的北侧通过，分别距离场址约2km、2.5km，交通十分方便。

本光伏电站的建设规模为6MWp，预计2010年12月建成投运。

国家电网公司光伏电站接入电网技术规定

国家电网公司光伏电站接入电网技术规定（试行）二○○九年七月1 范围本规定内所有光伏电站均指并网光伏电站，本规定不适用于离网光伏电站。

本规定规定了光伏电站接入电网运行应遵循的一般原则和技术要求。

本规定适用于通过逆变器接入电网的光伏电站，包括有变压器与无变压器连接。

2 规范性引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规定，但鼓励根据本规定达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规定。

GB/T 2297-1989 太阳光伏能源系统术语GB/T 12325-2008 电能质量供电电压偏差GB/T 12326-2008 电能质量电压波动和闪变GB/T 14549-1993 电能质量公用电网谐波GB/T 15543-2008 电能质量三相电压不平衡GB/T 18479-2001 地面用光伏（PV）发电系统概述和导则GB/T 19939-2005 光伏系统并网技术要求GB/T 20046-2006 光伏（PV）系统电网接口特性GB 2894 安全标志（neq ISO 3864：1984）GB 16179 安全标志使用导则GB/T 17883 0.2S 和0.5S 级静止式交流有功电度表DL/T 448 能计量装置技术管理规定DL/T 614 多功能电能表DL/T 645 多功能电能表通信协议DL/T 5202 电能量计量系统设计技术规程SJ/T 11127 光伏（PV）发电系统过电压保护——导则IEC 61000-4-30 电磁兼容第4-30 部分试验和测量技术——电能质量IEC 60364-7-712 建筑物电气装置第7-712 部分：特殊装置或场所的要求太阳光伏（PV）发电系统3 术语和定义下列术语和定义适用于本规定：3.1 光伏电站photovoltaic（PV）power station包含所有变压器、逆变器（单台或多台）、相关的BOS（平衡系统部件）和太阳电池方阵在内的发电系统。

中南光电光伏发电接入系统方案

中南光电光伏发电接入系统方案一、项目背景中南光电，这个名字在我脑海中回荡，那是一个充满活力与创新的团队。

他们选择光伏发电，是为了响应国家节能减排的号召，更是为了探索一条可持续发展的道路。

光伏发电，清洁、高效，正是时代发展的必然选择。

二、接入系统设计1.光伏发电系统概述中南光电光伏发电系统，主要由光伏板、逆变器、储能系统、监控系统等组成。

光伏板负责将太阳能转化为电能，逆变器将直流电转化为交流电，储能系统用于存储多余的电能，监控系统则实时监控整个系统的运行状态。

2.接入系统设计（1）并网方式考虑到中南光电的地理位置和用电需求，我们采用全额上网的并网方式。

光伏发电系统所发电能全部输送至国家电网，实现能源共享。

（2）接入电压等级（3）接入容量接入容量应根据中南光电的用电需求来确定。

经过详细计算，我们确定接入容量为1MW。

（4）接入线路接入线路应选择距离最近的国家电网变电站，以降低线路损耗。

同时，采用双回路设计，确保供电可靠性。

三、系统配置1.光伏板选用高效单晶硅光伏板，具有较高的转换效率和较长的使用寿命。

根据项目规模，共需安装1000块光伏板。

2.逆变器逆变器是光伏发电系统的核心组件，我们选用具有高性能、高稳定性的品牌逆变器。

根据接入容量，共需配置10台逆变器。

3.储能系统储能系统用于存储多余的电能，以便在光伏发电不足时补充用电。

我们选用锂电池储能系统，具有较高的能量密度和较长的使用寿命。

4.监控系统监控系统用于实时监控光伏发电系统的运行状态，包括电压、电流、功率等参数。

我们选用具有远程监控功能的监控系统，便于实时掌握系统运行情况。

四、施工与调试1.施工准备在施工前，应进行现场勘查，了解接入线路、设备安装位置等信息。

同时，制定详细的施工方案和进度计划。

2.设备安装设备安装应按照设计要求进行，确保安装质量。

在安装过程中，要注意安全防护，避免发生安全事故。

3.调试运行设备安装完成后，进行调试运行。

检查各设备运行是否正常，系统参数是否达到设计要求。

光伏发电项目设计技术规定及并网接入系统方案设计培训

光伏发电项目设计技术规定及并网接入系统方案设计培训光伏发电项目设计技术规定及并网接入系统方案设计是一个复杂而关键的过程，它需要遵循一系列规定和准则来确保项目的安全和高效性。

在本文中，我将介绍一些光伏发电项目设计的技术规定，并提供一个具体的并网接入系统方案设计。

1.规划和布局：光伏发电项目的规划和布局应该考虑到地形、气候条件、土地利用等因素，并确保最大化的太阳能的捕捉和转换。

2.光伏组件选择：选择适合项目需求的光伏组件，包括太阳能电池板、逆变器等。

这些组件应该符合国家或地区的标准，并具备良好的性能和可靠性。

3.组件安装和调试：正确安装和调试光伏组件，确保其能够正常运行，并及时发现和解决潜在的问题。

4.电气设计：根据项目需求设计电气系统，包括逆变器、变压器、开关等。

电气设计应考虑到并网要求，确保项目顺利接入电网。

5.并网接入系统设计：并网接入系统是将光伏发电系统与电网连接的关键环节。

它包括电网连接点、电网保护装置、并网点距离等。

设计时应考虑到并网要求，如电压、频率等，并确保项目满足这些要求。

下面是一个具体的并网接入系统方案设计：1.电网连接点的选择：选择合适的电网连接点，与当地电力公司协商，并满足电力公司的要求。

同时，要考虑到电网的容量和稳定性，确保项目接入电网后不会对电网造成负面影响。

2.电网保护装置的选择：根据电力公司的要求和项目的需求选择适当的电网保护装置，如过电流保护装置、过压保护装置等。

这些保护装置能够保护光伏发电系统和电网免受潜在的危害。

3.并网点距离的确定：根据项目需求和电力公司的要求确定并网点的距离。

这个距离应该考虑到电网的可靠性和电力损耗，并确保项目接入电网后能够稳定运行。

4.逆变器的选择和配置：选择适当的逆变器，并进行合理的配置。

逆变器是光伏发电系统中的核心设备，它能够将直流电转换为交流电，并与电网同步运行。

5.并网系统的监控和维护：建立一个完善的并网系统监控和维护体系，及时发现和解决潜在的问题，并保证项目的安全和稳定运行。

光伏发电站接入电力系统设计规范标准

光伏发电站接入电力系统设计规（GB/T 50866-2013）1总则1.0.1为规光伏发电站接入电力系统设计，保障光伏发电站和电力系统的安全稳定运行，制定本规。

1.0.2本规适用于通过35kV (2OkV）及以上电压等级并网以及通过lOkV(6kV）电压等级与公共电网连接的新建、改建和扩建光伏发电站接人电力系统设计。

1.0.3光伏发电站接人系统设计应从全局出发，统筹兼顾，按照建设规模、工程特点、发展规划和电力系统条件合理确定设计方案。

1.0.4光伏发电站接人系统设计除应符合本规外，尚应符合国家现行有关标准的规定。

2术语2.0.1并网点point of interconnection(POI)对于有升压站的光伏发电站，指升压站高压侧母线或节点。

对于无升压站的光伏发电站，指光伏发电站的输出汇总点。

2.0.2低电压穿越low voltage ride through(LVRT)当电力系统事故或扰动引起光伏发电站并网点的电压跌落时，在一定的电压跌落围和时间间隔，光伏发电站能够保证不脱网连续运行的能力。

2.0.3孤岛islanding包含负荷和电源的部分电网，从主网脱离后继续孤立运行的状态。

孤岛可分为非计划性孤岛和计划性孤岛。

2.0.4非计划性孤岛unintentional islanding非计划、不受控地发生孤岛。

2.0.5计划性孤岛intentional islanding按预先配置的控制策略，有计划地发生孤岛。

2.0.6防孤岛anti-islanding防止非计划性孤岛现象的发生。

2.0.7 T接方式T integration从现有电网中的某一条线路中间分接出一条线路接人其他用户的接人方式。

3.0.2在进行接人系统设计时，可根据需要同时开展光伏发电站接入系统稳定性、无功电压和电能质量等专题研究。

10MW光伏电站并网系统技术方案.doc

企业生产实际教学案例：10MWp光伏并网系统工程项目实施技术方案1生产案例1.1 案例背景概述根据系统设计要求，10MW光伏电站接入10KV电网实现并网发电。

本系统采用一次升压设计方案，即从0.27KV升压至10KV。

系统按照10个1MW并网发电单元进行设计，其中：每个1MW并网发电单元都配置2台500KW三相并网逆变器，经1台0.27/0.27/10KV(1250KV A)双分裂升压变接入10KV电网。

整个系统除了光伏组件和光伏阵列防雷汇流箱安装在室外，逆变器及升压配电装置需安装在室内。

1.2电池板本系统中，所有的电池板均采用240Wp的电池板，，工作电压30V，开环电压为36V,考虑到工程所在项目地及逆变器的耐压和最佳效率，选择19节电池板串联。

根据项目实际情况，全年最低和最高温分别是-10度和34度，年均温18计算-10℃组件开路电压=19串*36V*｛1+︱25℃-（-10）℃︳*0.33%｝=763V；34℃组件开路电压=19串*36V*｛1-︱25℃-34℃︳*0.33%｝=663.68V；每个500KW光伏矩阵，需要配置110个电池串列，2090块电池板。

整个光伏系统工程，共需要配置2090*20=41800块电池板，总功率为10.0310MWp。

1.3直流汇流箱为了减少光伏组件到逆变器之间的连接线，方便操作和维护，系统采用分段连接，逐级汇流的方式接线。

在本系统中，选用22汇1汇流箱，每22个电池串接入一台汇流箱，型号为BH10A-22,对于每个500KW的光伏矩阵，共110个电池串，需要配置5台22汇1光伏阵列汇流箱。

整个10MW的光伏并网系统共需配置5*20=100台汇流箱。

1.4直流配电柜为减少逆变器进线回路数，一般光伏组件阵列通过直流防雷汇流箱在室外进行汇流后，通过电缆接至配电房的直流防雷配电柜再进行一次总汇流，与光伏逆变器相匹配。

每台500KW逆变器配置1台500KW直流配电柜(5路进1路出)。
