电脑主板各个电路检修方法
主板电路维修资料
主板电路维修资料CPU主供电1、CPU主供电产生的过程：CPU（控制）—VIDO（控制）—电源IC（输出）—产生控制电压给后级电路（产生）—主供电。
括号内的表示该处所起的作用。
2、CPU主供电的构成：大多由电源IC、场管、二极管、三极管、电感、电容等组成。
3、CPU的工作原理：红5V电压通过电感L1、电容C1进行第一次滤波后送到由电源IC、场管组成的脉宽调制电路中，由电源IC控制场管导通和闭合，当场管导通时红色5V通过发射极流向S极给CPU 供电，当场管闭合时电路中的电流下降，电感线圈向外释放能量继续给CPU供电。
CPU主供电的总结1、在CPU的主供电路中易损元件有：电容、场管、电源IC（注意场管有软击穿，不易判断是否损坏只有用代换法）；2、P3主板Q1的G极4V左右、Q2的G极6-8伏左右；P4主板上分别为2V和4-6伏；3、有部分主板不加CPU风扇时没有主供电输出主板的分类一、按CPU插座类型划分：常见的有478主板、370、462、423、845、865、915、945、965等；SLOT结构的有：754、930等。
二、按主板所用北桥芯片划分：INTEL、SIS、VIA等。
三、按主板生产商（品牌）划分：华硕、精英、微星、QDI、昂达、技嘉、等数不胜数。
怎样识别主板的厂商型号：可通过以下方法查看主板的型号。
（1）在北桥（Northbridge)的散热片上贴有厂商的标识；（2）在主板的AGP槽符近贴有标签；（3）集成主板的声卡或显卡上方贴有标签。
四、按主板的结构可分为：AT主板、ATX主板、NLX（多用于服务器）、BTX（一般是最近生产的主板，主要是为了解决北桥和CPU散热问题）下面再介绍一下CPU插座的类型：1、Mpga具体的有MPGA478、MPGA370、MPGA423。
其中，MPGA478支持的CPU类型为：p1.7G—P3.6G；MPGA70支持的CPU类型为：赛扬1代、赛扬2代、赛扬3代、P3；MPGA423支持的CPU类型为：老P4且1.3G—1.8G。
电路板故障诊断与检修方法(电路板七大故障表现及诊断处理方法)
电路板故障诊断与检修方法（电路板七大故障表现及诊断处理方法）一、电容故障电容损坏引发的故障在电子设备中是最高的，其中尤其以电解电容的损坏最为常见。
电容损坏表现为：容量变小、完全失去容量、漏电、短路。
电容在电路中所起的作用不同，引起的故障也各有特点：在工控电路板中，数字电路占绝大多数，电容多用做电源滤波，用做信号耦合和振荡电路的电容较少。
用在开关电源中的电解电容如果损坏，则开关电源可能不起振，没有电压输出；或者输出电压滤波不好，电路因电压不稳而发生逻辑混乱，表现为机器工作时好时坏或开不了机，如果电容并在数字电路的电源正负极之间，故障表现同上。
这在电脑主板上表现尤其明显，很多电脑用了几年就出现有时开不了机，有时又可以开机的现象，打开机箱，往往可以看见有电解电容鼓包的现象，如果将电容拆下来量一下容量，发现比实际值要低很多。
电容的寿命与环境温度直接有关，环境温度越高，电容寿命越短。
这个规律不但适用电解电容，也适用其它电容。
所以在寻找故障电容时应重点检查和热源靠得比较近的电容，如散热片旁及大功率元器件旁的电容，离其越近，损坏的可能性就越大。
所以在检修查找时应有所侧重。
有些电容漏电比较严重，用手指触摸时甚至会烫手，这种电容必须更换。
在检修时好时坏的故障时，排除了接触不良的可能性以外，一般大部分就是电容损坏引起的故障了。
所以在碰到此类故障时，可以将电容重点检查一下，换掉电容后往往令人惊喜。
二、电阻故障常看见许多初学者在检修电路时在电阻上折腾，又是拆又是焊的，其实修得多了，你只要了解了电阻的损坏特点，就不必大费周章。
电阻是电器设备中数量最多的元件，但不是损坏率最高的元件。
电阻损坏以开路最常见，阻值变大较少见，阻值变小十分少见。
常见的有碳膜电阻、金属膜电阻、线绕电阻和保险电阻几种。
前两种电阻应用最广，其损坏的特点：一是、低阻值（100。
以下）和高阻值（100k。
以上）的损坏率较高，中间阻值（如几百欧到几十千欧）的极少损坏；二是、低阻值电阻损坏时往往是烧焦发黑，很容易发现，而高阻值电阻损坏时很少有痕迹。
主板复位电路检修方法
主板复位电路检修方法摘要：一、主板复位电路的作用与重要性二、主板复位电路故障的判断方法三、主板复位电路的检修步骤四、检修过程中应注意的问题五、总结正文：主板复位电路是计算机系统中的重要组成部分，它的作用在于确保硬件设备在正常工作状态下运行。
当计算机遇到故障或异常情况时，复位电路能及时触发系统复位，从而避免硬件损坏和数据丢失。
本文将详细介绍主板复位电路的检修方法，帮助大家掌握检修技巧，提高计算机硬件维修水平。
一、主板复位电路的作用与重要性主板复位电路的主要作用有以下几点：1.确保系统正常运行：当计算机硬件设备工作异常时，复位电路能及时触发系统复位，使硬件设备恢复到正常工作状态。
2.保护硬件设备：复位电路能够在发生故障时及时切断电源，避免硬件设备受到进一步损坏。
3.提高系统稳定性：复位电路能够对系统进行自检，发现并解决潜在问题，确保系统稳定运行。
二、主板复位电路故障的判断方法在判断主板复位电路故障时，可以从以下几个方面进行分析：1.观察复位按钮：检查复位按钮是否正常工作，按钮连接线是否松动或损坏。
2.检查复位电路元件：观察电阻、电容等元件是否有烧坏、漏液、鼓包等现象。
3.检查复位信号传输路径：检查电路板上的线路是否断裂、接触不良等。
三、主板复位电路的检修步骤1.清理故障部位：使用吹风机或棉签清理复位电路板上的灰尘和污垢，避免影响散热和电路导通。
2.检查连接线：检查复位电路连接线是否松动或损坏，如有异常，需更换连接线。
3.替换故障元件：如发现电阻、电容等元件损坏，需将其替换为相同规格的正常元件。
4.修复断裂线路：使用焊接工具修复断裂的电路线路，确保线路连接稳定。
5.清洁金手指：使用橡皮擦或酒精清理主板上的金手指，确保接触良好。
四、检修过程中应注意的问题1.在检修过程中，务必切断电源，以免发生触电事故。
2.操作时要轻拿轻放，避免对主板和其他硬件设备造成二次损坏。
3.替换元件时，要确保选用相同规格、质量良好的元件。
主板维修之主板时钟电路检修教程
主板维修之主板时钟电路检修教程来源: 时间: 2010-01-20 作者: apollo主板时钟电路是经常出现故障的部分，本文主要讲解时钟电路的构成工作原理及检修步骤。
一、时钟电路的构成及工作原理图中所示：X为晶振频率为14.318MHZ，测试点指主板各插槽的时钟测试点时钟电路的构成：大多数时钟电路由一个晶振、一个时钟芯片、电阻、电容等构成，部分主板由一个晶振、多个时钟芯片构成。
（无晶振的时钟芯片是专门给内存和北桥提供时钟的）工作原理：晶振工作之后会输出一个基本频率，由时钟芯片（又叫分频器）分割成不同周期的信号，再对这些信号进行升频或降频处理，最后通过时钟芯片旁边的电阻（外围元件）输出，大多会连接到各个设备去，有的会连接到无晶振的时钟芯片去。
二、时钟电路检修流程故障现象：测试点的电压正常，频率不正常，可能引起不断重起死机（故障率低）；测试点电压异常，频率异常（故障率高）测量时钟芯片供电，如果不正常检修相关供电线路；正常测量晶振的两脚压差，如果正常更换晶振或时钟芯片，不正常更换时钟芯片或与晶振相连的谐振电容（晶振周围贴片电容）注：1.以上检修流程只适用于整个主板没有时钟信号，如果只是个别测试点不正常，应检查从不正常的测试点到时钟芯片的线路2.大多数时钟芯片需要3.3V和2.5V两组供电，少数只需要3.3V一组，没有晶振的时钟芯片只需要3.3V或2.5V其中的一组3.通过时钟芯片旁边的电感、保险或滤波电容来判断时钟芯片所需供电的组数，以及是否正常4.2.5V供电参照CPU外核供电方式三、主板3.3V供电方式注：以上5V一般由电源红线直接提供，主板上所有的供电产生电路都可以参照1.5V、2.5V、3.3V供电方式寻找线路四、检修方法及注意事项时钟电路的故障大多由供电不正常引起，时钟芯片和晶振较少损坏，时钟芯片部分有输出一般为时钟芯片坏；如果全部无输出，在时钟电路所有元件全部正常的情况下为南桥坏。
谐振电容损坏，易引起死机、重启、装不上系统等不稳定故障。

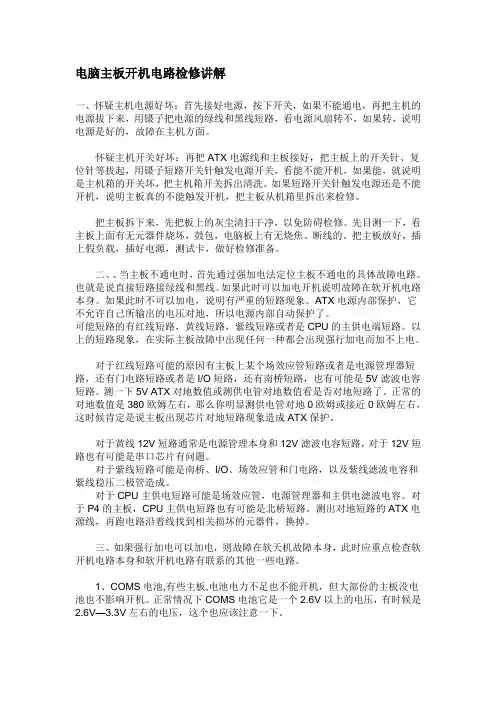

电脑主板开机电路检修讲解
电脑主板开机电路检修讲解一、怀疑主机电源好坏：首先接好电源，按下开关，如果不能通电，再把主机的电源拔下来，用镊子把电源的绿线和黑线短路，看电源风扇转不，如果转，说明电源是好的，故障在主机方面。
怀疑主机开关好坏：再把ATX电源线和主板接好，把主板上的开关针、复位针等拔起，用镊子短路开关针触发电源开关，看能不能开机，如果能，就说明是主机箱的开关坏，把主机箱开关拆出清洗。
如果短路开关针触发电源还是不能开机，说明主板真的不能触发开机，把主板从机箱里拆出来检修。
把主板拆下来，先把板上的灰尘清扫干净，以免防碍检修。
先目测一下，看主板上面有无元器件烧坏，鼓包，电脑板上有无烧焦、断线的。
把主板放好，插上假负载，插好电源，测试卡，做好检修准备。
二、、当主板不通电时，首先通过强加电法定位主板不通电的具体故障电路。
也就是说直接短路接绿线和黑线。
如果此时可以加电开机说明故障在软开机电路本身。
如果此时不可以加电，说明有严重的短路现象。
ATX电源内部保护，它不允许自己所输出的电压对地，所以电源内部自动保护了。
可能短路的有红线短路，黄线短路，紫线短路或者是CPU的主供电端短路。
以上的短路现象，在实际主板故障中出现任何一种都会出现强行加电而加不上电。
对于红线短路可能的原因有主板上某个场效应管短路或者是电源管理器短路，还有门电路短路或者是I/O短路，还有南桥短路，也有可能是5V滤波电容短路。
测一下5V ATX对地数值或测供电管对地数值看是否对地短路了。
正常的对地数值是380欧姆左右，那么你明显测供电管对地0欧姆或接近0欧姆左右，这时候肯定是说主板出现芯片对地短路现象造成ATX保护。
对于黄线12V短路通常是电源管理本身和12V滤波电容短路，对于12V短路也有可能是串口芯片有问题。
对于紫线短路可能是南桥、I/O、场效应管和门电路，以及紫线滤波电容和紫线稳压二极管造成。
对于CPU主供电短路可能是场效应管，电源管理器和主供电滤波电容。
对于P4的主板，CPU主供电短路也有可能是北桥短路。
电脑主板CPU供电电路的维修
电脑主板CPU供电电路的维修CPU供电电路是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定地运行，满足正常工作的需要。
CPU供电电路通常采用PWM(PtilseWidthMedulation脉冲带宽调制)开关电源，该部分电路主要是由PWM电源管理芯片、场效应管(MOSFET管)、储能线圈和滤波电容'等元器件完成。
CPU供电电路的电路框图如下图所示。
一、CPU 供电电路的工作原理不同的CPU需要的工作电流和工作电压是不同的，P3CPU有内核和外核两种供电电压，内核供电电压Vcore为1.2V-2V，外核供电电压为固定的2.5V(外核供电电压一般由三端稳压器得到)：P4CPU的供电电压有内核供电电压Vcore(通常为1.O5V-1.5V)和AGTL总线终端电压VTT(针对不同型号的CPU有1.8V、1.5V、1.l25V，这个供电电压一般由北桥供电电路提供，电路比较简单)。
CPU的核心电压供电电路是最容易损坏的电路，因此在维修工作中所指的CPU供电电路一般都是指核心供电电路(Vcore电路)。
主板上所用的PWM电源管理芯片都有几个电压识别控制踹(通常为VIDO-VID4)，这些引脚通常与CPU相连(如不接CPU，则这几个控制端默认为高电平)，通过控制这些引脚的电平，就可以控制输出的直流电压值，即CPU的供电电压。
不同型号的CPU在出厂时已通过对相应的VIDO-VID引脚悬空和短按的方法设定了CPU的供电电压值，如不接CPU则VIDO-VID4引脚为默认高电平，电源PWM电源管理芯片停止工作。
接上CPU后，电源电路中的PWM电源管理芯片就会先判断CPU需要多高的供电电压，然后就会通过改变驱动脉冲输出端脉冲信号的占空比(即单位时间内场效应管的导通时间和总时间之比)来控制场效应管的导通，从而控制输出电压，如下右图所示。
由于单个MOSFET管的输出电流通常为20A左右，而对于一些耗电量大的CPU(如Pentium4、AthlonXP系列CPU)其需要电流通常高于45A，这时就需要将多个供电电路并联起来为CPU供电，有几路供电电路并联就称为“几相”供电。
笔记本主板关键测试点及检修方法2
笔记本主板关键测试点及检修方法2上部分和大家聊到保护隔离电路公共点对地阻值，以及它们的不同的对地阻值所对应的检测的方法和范围，下面我们来谈谈系统供电单元电路、ＣＰＵ供电单元电路、南北桥显卡单元电路等◎3V、5V单元电路的电感3V、5V单元电路的电感正常的对地阻值在80～120之间，也有极少数的电感对地阻值为几十欧依然可以正常使用。
它们反映出3V、5V相连的所有的芯片组、各个单元电路、电子元件是否正常。
所以通过这一测试点可以快速地判断3V或者5V单元电路是否有故障（两个电感任一个短路会导致3V、5V单元电路都不输出，微短路可能会输出，但是机器也只是加电不显示）。
常见有一下几种现象。
（1）电感对地阻值为零这种情况说明3V或者5V单元电路严重短路，与3V或5V单元电路相连的任意一电子元件、芯片组都会引起这个故障。
而且在短路情况下，测任一点都短路。
这个时候笔记本电脑主板上的3V、5V单元电路会处于保护状态、不工作。
一般为滤波电容击穿，或芯片组的的供电对地短路。
排除方法：将与3V或5V单元电路相连的电子元件、芯片组一一断开排查，也可以根据维修经验，先排查损坏故障率高的，如：5V低端MOS管易坏、PC卡供电芯片、网卡芯片、声卡芯片等。
（2）电感对地阻值为7～30欧这种情况说明3V或5V单元电路有微电路的地方，这个时候如果3.3V和5V电压能产生的话，那微短路的芯片温度就会明显高些。
排除方法：将3V或5V单元电路相连的电子元件、芯片组一一断开排查，也可以根据维修经验，先排查损坏故障率高的，如MOS管、PC卡供电芯片、网卡芯片等。
IBM R5系列的和T4系列若阻值为30欧，一般是南桥的问题。
◎CPU供电单元电路的电感CPU供电单元电路电感的对地阻值反映出整个CPU单元电路相连的电子元件的工作情况。
有两种情况：第一种是装上CPU的时候对地阻值正常为：P4的CPU一般为20欧左右，迅驰一代的为10欧左右，迅驰二代的为7欧左右，双核的一般为3欧左右，特别注意，很多人测的时候听到蜂鸣都以为短路了，而实际上一定要看具体的阻值是多少，才不会发生误判。
主板不通电的原因及检修
主板不通电的原因及检修主板不通电维修当主板不通电时，首先通过强加电法定位主板不通电的具体故障电路。
也就是说直接短路接绿线和黑线。
如果此时可以加电开机说明故障在软开机电路本身。
如果此时不可以加电，说明有严重的短路现象。
ATX电源内部保护，它不允许自己所输出的电压对地，所以电源内部自动保护了。
可能短路的有红线短路，黄线短路，紫线短路或者是CPU 的主供电端短路。
以上的短路现象，在实际主板故障中出现任何一种都会出现强行加电而加不上电。
对于红线短路可能的原因有主板上某个场效应管短路或者是电源管理器短路，还有门电路短路或者是I/O短路，还有南桥短路，也有可能是5V滤波电容短路。
测一下5V ATX 对地数值或测供电管对地数值看是否对地短路了。
正常的对地数值是380欧姆左右，那么你明显测供电管对地0欧姆或接近0欧姆左右，这时候肯定是说主板出现芯片对地短路现象造成ATX保护。
对于黄线12V短路通常是电源管理本身和12V滤波电容短路，对于12V短路也有可能是串口芯片有问题。
对于紫线短路可能是南桥、I/O、场效应管和门电路，以及紫线滤波电容和紫线稳压二极管造成。
对于CPU主供电短路可能是场效应管，电源管理器和主供电滤波电容。
对于P4的主板，CPU主供电短路也有可能是北桥短路。
测出对地短路的ATX电源线，再跑电路沿着线找到相关损坏的元器件，换掉。
想简单点就，先测试CPU边上的那几个贴片三极管，看看有没有击穿，加电后，没有正常的电压加上。
楼主首先要确定是哪一条供电线短路．对地打一下ATX座个脚的阻值，还有CPU供电的MOS管阻值．大概知道是哪条线路后再拆相关线路的IC，查找短路的地方还有个方法，就是强行上电，看哪个芯片发烫，但是时间不要太长，以免扩大故障～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～主板不通电维修流程主板不上电的故障，在日常维修中比较常见，其实从我的维修经验上来说，不上电的故障是最好修的，只是大家在维修过程中没有掌握正确的维修流程，所以思路也就不正确，在这里向大家作一个关于主板不上电维修的流程的大致介绍，希望对大家维修此类主板时有所帮助！一、外观的检测拿到一块客户送修的主板，所先要向客户问明主板的具体故障现象，在没有问清楚故障现象的时候，最好不要通电检测，以防有不必要的麻烦，在询问客户的时间，我们就可以先对主板的外观作一个大致的检查。
主板常见故障分类及排除方法
主板常见故障分类及排除方法一、电路故障1.电源故障：主板无法启动或重启，检查电源电压是否正常，更换故障电源。
2.短路故障：主板无法启动或无法正常工作，通过检查主板上是否有金属碰撞或螺丝松动引起的短路问题，重新连接或更换主板。
3.过热故障：主板温度过高，导致系统不稳定或不启动。
清洁散热风扇、更换导热硅脂，增加散热设备。
二、接口故障B接口故障：USB设备无法正常连接或无法识别，检查USB接口是否受损或松动。
尝试更换USB接口或重新安装驱动程序。
2.显示接口故障：显示器无信号或显示不正常，检查显示接口是否松动或受损。
更换显示器线缆或更换显示接口。
3.SATA接口故障：硬盘无法识别或读取数据，检查SATA接口是否松动或受损。
更换SATA接口或更换硬盘。
三、BIOS故障1.BIOS无法启动：检查主板上的BIOS电池是否松动或耗尽，重新插入或更换电池。
恢复BIOS设置或更新BIOS程序。
2.BIOS设置错误：系统无法正常启动或无法识别硬件设备，进入BIOS设置界面，检查硬件设备的配置是否正确，重新设置BIOS。
四、芯片故障1.显卡故障：显示器无信号或显示不正常，检查显卡是否松动或受损。
重新插入显卡或更换显卡。
2.内存故障：系统频繁死机或无法启动，检查内存插槽是否松动或内存条是否受损。
重新插入或更换内存条。
3.CPU故障：系统无法启动或频繁死机，检查CPU是否正确安装或是否过热。
重新安装或更换CPU。
五、其他故障1.CMOS电池故障：系统时钟错误或无法保存BIOS设置，更换CMOS电池。
2.声卡故障：无法发出声音或有杂音，检查声卡是否松动或音频线是否受损。
重新插入或更换声卡。
3.网卡故障：无法连接网络或网速慢，检查网卡是否松动或驱动程序是否正确安装。
重新插入或重新安装驱动程序。
排除方法：1.充分清洁和维护主板，防止积灰和过热导致故障。
2.定期更新BIOS程序和相应的驱动程序，保持与硬件设备的兼容性。
3.学习和掌握一些基本的电脑硬件维修知识，能够快速识别和解决主板故障。
电脑维修-主板维修-复位和时钟电路维修
电脑维修-主板维修-复位和时钟电路维修主板时钟和复位故障检修方法一、时钟故障的检修方法：1．诊断卡电源指示灯正常，OSC灯不亮。
1）、查时钟芯片2.5V及3.3V供电是否正常。
2）、查晶体两脚的电压和波形。
有电压有波形，在总频线路正常的情况下，为分频器损坏；有电压无波形为晶体损坏。
（总频幅度一定要大于2V）2．OSC灯亮，但CLK灯不亮，RST灯常亮。
1）、查南桥供电是否正常。
2）、南桥坏，更换南桥。
3．OSC灯与RST灯正常，CLK灯不亮。
1）、查时钟芯片输出的分频有没有，没有，在线路正常的情况下，为时钟芯片坏；有为南桥坏。
如没示波器，先换时钟芯片，不好后为南桥坏。
2）、CLK的波形幅度不够1.5V，查时钟芯片输出的幅度够不够，不够，分频器坏。
够，查南桥的电压够不够，够，南桥坏；不够，查电源电路。
4．OSC灯与CLK灯正常，RST灯常亮。
时钟电路正常，请查复位电路，检修方法在下。
5．PCI槽的B16脚为OSC测试脚，PCI的B39脚为系统时钟测试脚。
二、复位电路的检修方法如诊断卡复位灯常亮，我们就要查复位电路。
★复位电路故障的检修思路1．排除电源、时钟不正常造成的复位电路不正常。
当电源、时钟不正常时我们首先要查电源、时钟电路，修好电源、时钟故障后，复位电路也就好了。
当电源、时钟正常后我们才能真正去查复位电路。
2．查ATX电源灰线到南桥之间的电路是否正常3．查RESET针上的电压是否正常。
如果电压正常，说明从RESET到电源红线这一段是好的，我们可以进入下一步。
如没有我们就要查这一段电路，直到找到故障元件。
4．触发RESET针，看是否有触发信号到南桥。
如到南桥有触发信号，我们就可以判断这一段电路是好的。
进去南桥的复位信号正常，出来不正常，我们就可以判定为南桥没有正常工作。
如到南桥没有触发信号，我们就要查从复位针到南桥这一段电路。
5．查南桥的工作条件是否正常。
南桥没有正常工作，要么是南桥假焊或南桥坏，要么是南桥外围电路不正常，造成南桥的工作条件不具备。
主板电路板短路排查技巧
主板电路板短路排查技巧主板电路板作为计算机硬件中的核心组成部分，在使用过程中难免会出现短路的情况。
短路不仅会导致计算机无法正常运行，还有可能损坏其他硬件设备。
因此，掌握一些主板电路板短路排查技巧是非常重要的。
本文将为您介绍几种常见的排查方法，以便能够快速准确地解决主板电路板短路问题。
一、硬件排查法当主板电路板发生短路时，首先需要进行硬件排查，确定短路出现的具体位置。
以下是一些常用的硬件排查方法：1. 观察电路板表面检查主板电路板是否有异常情况，如灼伤痕迹、焊点脱落、元器件短路等。
通过肉眼观察，可以初步判断是哪个部件导致了短路的发生。
2. 使用万用表使用万用表进行测量，依次测量主板各个电路之间的电位差。
有电位差的地方就是潜在的短路点，可以进一步确定故障的位置。
3. 分段法根据主板的电路特点，将主板电路分段检查。
首先断开电源，然后逐段接通电源，同时测量电路之间的电位差，直到找到短路点。
二、软件排查法除了硬件排查方法，软件排查也是非常有用的。
以下是一些常用的软件排查方法：1. 进入安全模式如果发现主板电路板短路后无法进入操作系统，可以尝试进入安全模式。
安全模式能够启动最基础的系统配置，若能进入安全模式则说明短路的原因可能与软件设置有关。
2. 使用排查工具网上有许多主板电路板排查工具可供使用。
例如，可以使用软硬件监控工具排查主板的温度、风扇转速等参数，以及检测电流是否超标。
三、防范短路的方法除了排查短路问题，我们还应该注意主板电路板的保养与防范。
以下是一些防范短路的方法：1. 定期清洁主板电路板容易积聚灰尘，长时间的积尘会导致短路，因此需要定期进行清洁。
可以使用压缩空气喷罐轻轻吹拂电路板，清除积尘。
2. 合理布线在安装主板时，要注意合理布线，避免电线之间的相互干扰和搭接。
此外，还要确保电线的质量合格，以免因线材问题导致短路。
3. 使用合适电源选择合适的电源供应器对于防范短路问题至关重要。
务必选择符合主板需求的高质量电源供应器，并注意电源供应器的使用年限，及时更换电源以避免发生安全问题。
(完整版)电脑主板各个电路检修方法
主板维修思路首先主板的维修原则是先简后繁,先软后硬,先局部后具体到某元器件。
一．常用的维修方法：1．询问法：询问用户主板在出现故障前的状况以及所工作的状态？询问是由什么原因造成的故障？询问故障主板工作在何种环境中等等。
2．目测法：接到用户的主板后，一定要用目测法观察主板上的电容是否有鼓包、漏液或严重损坏，是否有被烧焦的芯片及电子元器件，以及少电子元器件或者PCB板断线等。
还有各插槽有无明显损坏。
3．电阻测量法：也叫对地测量阻值法。
可以用测量阴值大小的方法来大致判断芯片以及电子元器件的好坏，以及判断电路的严重短路和断路的情况。
如：用二极管档测量晶体管是否有严重短路、断路情况来判断其好坏，或者对ISA插槽对地的阻值来判断南桥好坏情况等。
4．电压测量法：主要是通过测量电压，然后与正常主板的测试点比较，找出有差异的测试点，最后顺着测试点的线路（跑电路）最终找到出故障的元件，更换元件。
二．主板维修的步骤：1．首先用电阻测量法，测量电源、接口的5V、12V、3.3V等对地电阻，如果没有对地短路，再进行下一步的工作。
2．加电（接上电源接口，然后按POWER开关）看是否能开机，若不能开机，修开机电路，若能开机再进行下一步工作。
3．测试CPU主供电、核心电压、只要CPU主供电不超过2.0V，就可以加CPU（前提是目测时主板上没有电容鼓包、漏液），同时把主板上外频和倍频跳线跳好（最好看一下CMOS），看看CPU是否能工作到C，或者D3（C1或D3为测试卡代码，表示CPU已经工作），如果不工作进行下一步。
4．暂时把CPU取下，加上假负载，严格按照资料上的测试点，测试各项供电是否正常。
如：核心电压1.5V，2.5V和PG的2.5V及SLOT1的3.3V等，如正常再进行下一小工作。
5．根据资料上的测试点测试时钟输出是否正常,时钟输出为1.1-1.9V，如正常进行下一步。
6．看测试卡上的RESET灯是否正常（正常时为开机瞬间，灯会闪一下，然后熄灭，当我们短接RESET 跳线时，灯会随着短接次数一闪一闪，如灯常亮或者常来均为无复位。
主板维修教程之CPU供电电路原理及检修
主板维修教程之CPU供电电路原理及检修.txt两人之间的感情就像织毛衣，建立的时候一针一线，小心而漫长，拆除的时候只要轻轻一拉。
主板维修教程之CPU供电电路原理及检修显示器在不亮，检修重点在CPU主供电电路，CPU主供电电路是在维修中最易损坏的一个区域，它损坏后测试卡显示FF00。
主板可以加电，但CPU不工作，因为CPU需要一个稳定供电电流，才能工作。
CPU主供电损坏的特征，如一些网吧的，个人用户，单位用户可以很明显的看到周围电容鼓包漏液，电容防爆槽爆开，接到这样的主板，首先将鼓包漏液的电容进行更换，更换的耐压值可以大一点，容量可以误差不超过20%。
场效应管击穿，用万用表打在蜂鸣档上就可以判断出是哪个场效应管击穿。
通过测ATX 电源的接口对地数值也可以判断出来是5V不是12V击穿根据电容的特征去修。
一般CPU主供电电路所有与之相关电路都设置在CPU插座附近。
不会在主板上的任何地方设置它的主供电电路。
电压识别管脚VID0—VID4，也就是说CPU需要量多大的电压，需要多大的电流。
如P3的CPU需要的电压稍高，P4CPU需要的电压比较低，针对不同频率的CPU需要的电压也是一样的，所以这个主板CPU需要多大的电压必需要将自己的信息告诉电源管理芯片，电源管理芯片经过内部编程之后，输出CPU所需要正确电压。
相知道CPU供电电压是多少，自己去下载CPU底视图，里面有教你如何测CPU供电。
整个工作流程：主电的产生，电路由电源控制芯片（CPU的供电芯片U1）、声效应管（其中场效应管Q1是起电压调整作用，Q2为续流稳压作用），滤波电容（C1~CN）、电感（L1、L2）、稳压二极管（D）和一些帖片电阻电容元件等构成。
其中电源控制器的供电为12V，由ATX电源的黄线直接提供。
场效应管的供电为5V，由ATX电源红线提供（P4以上的主板由附加电源共色线提供12V）。
主板空载：主板空载，就是主板在未装CPU的情况下，按PS—ON键，U1由于得到一个12V供电电压，控制场效应管通过电感、电容会产生一个功率很低的主电压或者U1不工作，这时电压输出为零，其主要原因是CPU没有提供一个电压识别信号，来控制电源管理器产生CPU所需要的电压。
电脑主板维护和维修的四种基本方法
电脑主板维护和维修的四种基本方法电脑主板维护和维修的四种基本方法一、清洁法用毛刷轻轻刷去主板上的灰尘，另外，主板上一些插卡、芯片都采用了插脚形式，经常会因为引脚氧化而造成接触不良。
对于这样的情况，我们可以用橡皮擦去表面氧化层，然后再重新插接即可。
二、观察法仔细的查看出现问题的主板，看看每个插头、插座是否倾斜，电阻、电容的引脚是否相互虚连、芯片的表面是否烧焦或者开裂，主板上的锡箔是否有烧断的痕迹出现。
另外我们还要查看的就是，有没有异物掉进主板的元器件之间。
遇到有疑问的地方，可以借助万用表量一下。
三、拔插交换法主机系统产生故障的原因很多，例如主板自身故障或I/O总线上的各种插卡的.故障均可能导致系统的运行不正常。
采用拔插检查的方式是确定故障在主板或I/O设备的简捷方法。
简单点说也就是在关机的情况下将插卡逐块拔出，每拔出一块插卡后就开机观察一下机器运行状态，如果在拔出某块插卡后计算机运行正常了，那故障原因就是该插卡有故障或相应的I/O总线插槽及负载电路有问题。
若拔出所有插卡后计算机启动仍不正常，则故障很有可能就出在主板上。
采用拔插交换法实质上就是将同型号插件板，总线方式一致、功能相同的插卡或同型号芯片相互交换，根据故障的变化情况判断故障所在。
此法多用于易拔插的维修环境，例如内存在自检的时候出错，就可以交换相同的内存芯片或内存条来确定故障原因。
四、电阻、电压测量法为防止出现意外，我们还应该测量一下主板上的电源＋5V与地（GND）之间的电阻值。
最简捷的方法就是测量芯片的电源引脚与地之间的电阻。
在没有插入电源插头时，该电阻一般为300Ω，最低的也不应该低于100Ω。
然后我们再测一下反向电阻值，可能略有差异，但相差不可以过大。
如果正反向阻值都很小或接近导通，就说明主板上有短路现象发生，应该检查短路的原因。
一般，产生这类现象的原因有以下几种：1.主板上有被击穿的芯片。
一般说此类故障较难排除。
例如TTL芯片（LS系列）的＋5V连在一起，可吸去＋5V引脚上的焊锡，使其悬浮，逐个测量，从而找出有故障的芯片。
电脑主板时钟电路维修方法
电脑主板时钟电路维修方法
电脑主板的时钟电路是电脑正常运行的重要部分，如果时钟电路出现问题，会导致电脑无法正常启动或运行。
以下是电脑主板时钟电路维修方法：
1. 检查电源供电：时钟电路需要正常的电源供电才能工作，因此首先需要检查电源是否正常。
可以使用万用表测量电源输出电压是否正常，如果不正常需要修理或更换电源。
2. 检查电池状态：电脑主板时钟电路通常使用一枚CR2032电池供电，在电池电量低或电池老化的情况下会导致时钟电路失效。
可以通过更换电池来解决问题。
3. 检查晶振和时钟发生器：时钟电路需要晶振和时钟发生器来产生时钟信号，如果晶振或时钟发生器损坏，会导致时钟电路失效。
可以通过更换晶振或时钟发生器来修复问题。
4. 检查时钟芯片：时钟芯片是时钟电路的核心部分，如果时钟芯片损坏会导致时钟信号无法产生。
可以通过更换时钟芯片来修复问题。
总之，如果电脑主板时钟电路出现问题，需要先检查电源供电、电池状态、晶振和时钟发生器、时钟芯片等部分，如果需要更换零部件，请选择适当的零部件并仔细操作，避免造成二次损坏。
同时，也可以寻求专业的维修人员或服务商的帮助。
- 1 -。
电脑主板不通电维修
电脑主板不通电维修在有些时候我们的电脑主板不通电了，那该怎么维修呢?那么下面就由店铺来给你们说说电脑主板不通电的维修方法吧，希望可以帮到你们哦!电脑主板不通电的维修方法一、外观的检测当我们拿到一块主板维修时，首先不要急于上电，应该先检查一下主板的外观。
1、检查主板上的主要元件有无烧伤的痕迹，重点观察南北桥、I/O、供电MOS管，各种插槽等。
如发现有明显的烧伤、损坏，则首先要将烧伤，损坏的部件给予更换。
2、检查主板上PCB是否有划伤、划断线、PCB烧断、掉件等人为故障，如有此类故障，则首先进行补线、补件的工作。
观察的主要方向是主板的边缘以及背面。
二、未插ATX电源前的测量主板上电前首先要用万用表的二极管档量测主板上是否有短路的地方(其方法是将万用表打到二极管档位，红表笔接地黑表笔接电压测试点，我们称其为测量主板的对地阻值)，千万不可直接上电，不然可能会导致短路的现象更加严重，引起其它元件的烧坏。
1、测量主板ATX电源上的3.3V、5V、5VSB、12V电压是否有对地短路现象，一般来说，其对地的阻值应在100多欧以上(各种板型的不同会有所差异，以公司下发的测试规范为准，或以同类产品电性能OK的好板为准)，如果在100欧以下或更小阻值，就有可能处于短路状态(新款的主板，3.3V电压对地的正常值阻大约在100欧左右，12V的电压阻值一般在400、500欧以上，所以这个100欧的数值只可作为参考的数字)。
如果有短路的情况，则根据短路的具体情况来排处短路的故障。
2 、测量4PIN的小ATX插头上的12V电源口对地是否短路(此12V与大ATX上的12V非一路电压，这个12V电压主要是为CPU电压芯片及MOS管提供的电压)，如果12V电压有短路现象，则测量CPU的供电部分的MOS管，看是否有击穿的现象，在实际维修中，多数是上管击穿，我们可以首先测量各相供电的上管的G、S极;D、S极之间的阻值来判断是那一相的上管被击穿，并加以更换，同时需要注意的是，在条件允许的情况下，最好将整个一相的上下管都更换，并且将驱动芯片也一并更换。
主板开机电路分析及故障检修
主板开机电路分析及故障检修主板开机电咱分析根据主板的设计不同,主板的开机电路控制方式也不同,有通过南桥直接控制的,有通过I/O直接控制的,也有通过电路控制的,不管开机电路控制方式如何,开机电路的功能都是相同的,即通过开机键实现电脑的开机和关机.主板开机电路工作机制主板开机电路是主板中的重要单元电路,它的主要任务是控制A TX电源给主板输出工作电压,使主板开始工作.主板开机电路通过电源开关(PW-ON)触发主板开机电路,开机电路中的南桥芯片或I/O芯片对触发信号进行处理后,最终发出控制信号,控制开机控制三极管或门电路将A TX电源的第16针脚(24针电源插头)或第14针脚(20针电源插头)的高电位拉低(A TX电源关闭状态下此脚的电压为3.5V以上),以触发A TX电源主电源电路开始工作,使A TX电源各针脚输出相应工作电压,为主板等设备提供工作电压.尽管在主板各部分电路的设计与应用中元器件及芯片的组合布局方式不完全相同.但是实现的原理与目的始终是一致的,即通过控制的PSON针脚,(第16针脚或第14针脚)的电位高低来控制A TX电源的开启与关闭,继而控制主板的开启与关闭.当PSON针脚电压为高电平时,A TX电源中的主电源电路处于关闭状态,当PSON针脚的电压变为低电平时,A TX电源中的主电源电路便启动,开如输出各种电压,因此通过控制PSON针脚夫的电压高低,就控制了主板的开启与关闭.主板开机电路组成主板的开杨电路主要由A TX电源插座、南桥芯片、I/O芯片（有的没有）、门电路、开机键、开机芯片（只有华硕主板有）和一些电阻、电容、三极管、二极管等元器件组成。
1、A TX电源接口其中第9针脚和第14针或第16针与开机电路有关联。
A TX电源中包括两种电源电路：待机电源电路和主电源电路。
2、南桥芯片南桥内部开机触发电路正常工作和条件是：为南桥提供供电。
主供电为2。
5-3。
3V，一般是A TX电源待机电压通过稳压器1117或1084等转换后向南桥供电，或直接由CMOS电池供电。
电脑主板故障检测及维修方法
电脑主板故障检测及维修方法一、查板方法 :1．观察法：有无烧糊、烧断、起泡、板面断线、插口锈蚀。
2．表测法：＋ 5V 、 GND 电阻是否是太小（在 50 欧姆以下）。
3．通电检查：对明确已坏板，可略调高电压 0． 5－1V ，开机后用手搓板上的 IC ，让有问 题的芯片发热，从而感知出来。
4．逻辑笔检查：对重点怀疑的 IC 输入、输出、控制极各端检查信号有无、强弱。
5．辨别各大工作区：大部分板都有区域上的明确分工，如：控制区 （CPU ）、时钟区 （晶振）（分频）、背景画面区、动作区（人物、飞机） 、声音产生合成区等。
这对电脑板的深入维修 十分重要。
、排错方法：2．找到的暂时不要从极上取下可选用同一型号。
或程序内容相同的 IC 背在上面， 开机观察 是否好转，以确认该 IC 是否损坏。
3．用切线、借跳线法寻找短路线：发现有的信线和地线、＋ 5V 或其它多个 IC 不应相连的 脚短路， 可切断该线再测量， 判断是 IC 问题还是板面走线问题， 或从其它 IC 上借用信号焊 接到波型不对的 IC 上看现象画面是否变好，判断该 IC 的好坏。
4．对照法：找一块相同内容的好电脑板对照测量相应 IC 的引脚波型和其数来确认的 IC 是 否损坏。
5．用微机万用编程器（ ALL －03 ／07）（EXPRO －80 ／100 等）中的 ICTEST 软件测试 IC 。
三、电脑芯片拆卸方法：1．剪脚法：不伤板，不能再生利用。
3．烧烤法：在酒精灯、煤气灶、电炉上烧烤，等板上锡溶化后起出 IC （不易掌握）4．锡锅法：在电炉上作专用锡锅，待锡溶化后，将板上要卸的IC 又不伤板，但设备不易制作。
IC 浸入锡锅内，即可起出5．电热风枪：用专用电热风枪卸片，吹要卸的 IC 引脚部分，即可将化锡后的 IC 起出（注 意吹板时要晃动风枪否则也会将电脑板吹起泡，但风枪成本高，一般约 2000 元左右）作为专业硬件维修， 板卡维修是非常重要的项目之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主板维修思路
首先主板的维修原则是先简后繁,先软后硬,先局部后具体到某元器件。
一．常用的维修方法：
1．询问法：询问用户主板在出现故障前的状况以及所工作的状态询问是由什么原因造成的故障询问故障主板工作在何种环境中等等。
2．目测法：接到用户的主板后，一定要用目测法观察主板上的电容是否有鼓包、漏液或严重损坏，是否有被烧焦的芯片及电子元器件，以及少电子元器件或者PCB板断线等。
还有各插槽有无明显损坏。
3．电阻测量法：也叫对地测量阻值法。
可以用测量阴值大小的方法来大致判断芯片以及电子元器件的好坏，以及判断电路的严重短路和断路的情况。
如：用二极管档测量晶体管是否有严重短路、断路情况来判断其好坏，或者对ISA插槽对地的阻值来判断南桥好坏情况等。
4．电压测量法：主要是通过测量电压，然后与正常主板的测试点比较，找出有差异的测试点，最后顺着测试点的线路（跑电路）最终找到出故障的元件，更换元件。
二．主板维修的步骤：
1．首先用电阻测量法，测量电源、接口的5V、12V、等对地电阻，如果没有对地短路，再进行下一步的工作。
*
2．加电（接上电源接口，然后按POWER开关）看是否能开机，若不能开机，修开机电路，若能开机再进行下一步工作。
3．测试CPU主供电、核心电压、只要CPU主供电不超过，就可以加CPU（前提是目测时主板上没有电容鼓包、漏液），同时把主板上外频和倍频跳线跳好（最好看一下CMOS），看看CPU是否能工作到C，或者D3（C1或D3为测试卡代码，表示CPU已经工作），如果不工作进行下一步。
4．暂时把CPU取下，加上假负载，严格按照资料上的测试点，测试各项供电是否正常。
如：核心电压，和PG的及SLOT1的等，如正常再进行下一小工作。
5．根据资料上的测试点测试时钟输出是否正常,时钟输出为，如正常进行下一步。
6．看测试卡上的RESET灯是否正常（正常时为开机瞬间，灯会闪一下，然后熄灭，当我们短接RESET 跳线时，灯会随着短接次数一闪一闪，如灯常亮或者常来均为无复位。
），如果复位正常再进行下一步。
7．首先测BIOS的CS片选信号（为CPU第一指令选中信号），低电平有效，然后测试BIOS的CE信号（此信号表示BIOS把数据放在系统总线上）低电平有效。
8．若以上步骤后还不工作，首先目测主板是否有断线，然后进行BIOS程序的刷新，检查CPU插座接触是否良好。
9．若以上步骤依然不管用，只能用最小系统法检修。
步骤为：更换I/O南桥北桥
10．检测接口电路:检修接口电路时,一般用电阻测量法非常管用。
一般接口电路的损坏都是其背面的电阻、电容以及电感损坏较多，具体检修见详图。
…
开机电路检修流程图
%
|
注：开机电路常坏元器件器有接绿线的三极管、与开机电路有关的门电路芯片，还有紫色线给Power 开关供电的三级管或是二级管等。
注：常坏的元器件是电源控制芯片和场效应管以及R1限流电阻，一般CPU供电中15V,,主供电全无输出时,电源控制芯片坏的可能性最大,如果只有其中一项输出不正常,则是输出此项的场效应管坏的最多(如Q3的输出)。
注：时钟电路是否能工作正常，前提是供电一定要正常，才有可能正常工作。
比较容易损坏的元件有时钟芯片及周围Q1及L1等元件。
如果是通过晶体管供电,此管也易损坏。
注：复位电路是否能正常工作前提是供电和时钟是否正常。
复位电路常坏的元件有与复位电路有关的门电路芯片以及与灰线相连的晶体管。
|
注：BIOS电路的检修是在供电、时钟、复位都正常主板还未工作时，才采取的措施。
BIOS电路一般是程序损坏为多，芯片其次。
注：键盘与鼠标口的管脚定义完全一样，一般最容易损坏的元器件为L1、L2、L3，一般在并口、串口、软驱能用的情况下，I/O一般不会坏，有时接口本身也可能损坏。
注：一般打印口的损坏最多的元件是与打印口相连的电阻、电感、或电容器最多，占总故障的百分之八十左右（如打印口旁边的排阻、排容、电阻、电容等）
注：一般串口坏大多是所连的电阻、电容和串口芯片损坏率最高。
如果在键盘口、鼠标口、打印口都能用的情况下，I/O损坏的可能性非常少。
注：USB由南桥连接管理，在主板能正常工作的情况下，USB的损坏不会由南桥引起。
易坏的元件有USB所连的电阻、电容及USB接口插座本身。
注：一般主板能正常显示时，南桥坏的可能性及少，IDE口损坏大多是相连的排阻、电阻和244、245芯片损坏，占百分之八十左右。
注：FDD口由I/O直接管理，在键盘口、鼠标口、打印口嗵正常使用的情况下，I/O芯片损坏的可能性及小，大多是FDD相连的电阻、电容损坏最多，在各引脚阻值正常时，刷BIOS有时也能修好FDD口。
注：集成显卡由北桥芯片管理，一般北桥坏的可能性不大，损坏较多的元件有与显卡接口连接的电感、电容、电阻和三极管较多。
（这些元件大多都在显卡接口后面）
注：声卡比较易损坏的元件有声卡芯片、耦合电容C1、C2、C3或是声卡接口的弹簧片。
！
ATX开机电路故障:
1.不通电故障原因:
CMOS针帽
CMOS电池电量
是否起振
ATX的5VSB与南桥的电压有否
POWERSW有无电平
POWERON线路,5V电平,对地阻值500-600欧
74HCT系统门控芯片
—
I/O芯片的供电5VSB.电池(8671-8702,8703,8705,8712,华邦85627HF,83977EF,P4的有83627,83657)南桥或IC等
正负12V,正负5V,的基本电压对地短路
电源自动开机,系统关不了机
清除CMOS
POWERON,5VSB低阻值对地短路
故障检测流程
原则:先易后难,先简后繁
1.目测:主板有没有明显的机械操作,烧坏,划痕,元器件缺损等.顺便了解一下主板的基本情况,比如厂家,芯片组的型号,能支持的CPU等.
$
2.根据主板的型号,插上电源插头,测试卡,通电,测试主板各部分的供电情况.
3.如果不能软开机,可以把电源插头的绿色线PSON对地短路强制开机.对于PII级以上的主板,有四个电压必须正常,其一是南北桥的供电;其二是CPU的主供电;其三CPU的内核电压;第四是CPU的外围供电.如果供电不正常,首先要解决供电问题.通电测电压的同时要注意触摸板上的一些主要芯片,如南北桥,I/O,时钟发生器,电源控制器,场效应管等,看它们是否有温度过高的情况.
4.如果CPU供电正常,接着把跳线跳好,包括CMOS跳线,电压跳线,倍频跳线等,然后就可以把CPU插到主板上了,插上CPU后还要再次测试CPU的供电,以防电压不正常烧坏CPU.
5.通电后注意观察测试卡的代码显示情况,一般来说会有以下几种情况:
供电不正常:
某些主板,未插CPU以前,供电不正常,电源插座正负5V,正负12V,+,板沾有导电物,板上某一个或几个芯片短路,板上PCB有断线现象,与+5V相连的电感线圈,电解电容,电源控制器,电源控制器的外围电路,场效应管的栅极电压互感器及通路,检查南北桥,I/O,时钟发生器的,BIOS的供电
时钟:
时钟发生器芯片
时钟发生器的外围电路:晶振,滤波电容,供电,激励电压,限流小阻
板上粘有导电物
PCB有断线。
北桥损坏会导致时钟发生器部分输出阻抗端无波形
如AGP无时钟,北桥可能有问题
不能软开机:
某些主板,未插CPU以前,不开机
换电源有时可解决问题
电池没电
CMOS跳线
板上粘有导电物
PCB有断线
电源控制器芯片坏
逻辑门电路芯片坏
~
板上某芯片短路
实时时钟坏
时钟发生器坏
I/O芯片坏
南桥坏
自动开机:
某些主板,不插CPU,内存,显卡等会自动开机
BIOS设置有问题
与开机相关的某电容漏电
PWR相关通路并入一个电容
逻辑门电路芯片坏
{
I/O芯片坏
南桥坏
不复位:
某些主板,不插CPU会不复位
换电源有时可解决问题
CMOS跳线错有时不复位
当+5V,等电源指标不符合要求时,系统会发出RST信号
I/O芯片坏
逻辑门电路芯片坏
实时时钟坏
时钟发生器坏
南北桥,I/O,ISA,PCI等地方供电问题
电源控制器芯片坏
PCI卡的RST连入南北桥,AGP,如不复位也可能是北桥坏南桥坏
自动复位:
复位电路有电容漏电 I/O坏南桥坏
如CPU不工作:BIOS需刷新。
