电压互感器的误差分为几种
电压互感器实验
电压互感器实验电压误差(比值差) voltage error (ratio error)互感器在测量电压时所出现的误差,它是由于实际电压比不等于额定电压比而造成的。
以百分值表示的电压误差用下式表示:式中:K n---额定电压比;U p----实际一次电压V;U s----在测量条件下,施加U p时的实际二次电压V。
3.11 相位差(相移) phase displacement互感器一次电压相量与二次电压相量的相位之差。
相量方向是按理想互感器的相位差为零来选定的。
若二次电压相量超前一次电压相量,则相位差为正值。
它通常用(′)[角]分表示。
注:1°=60′=(π/180)rad 1′=60"=(π/10 800)rad。
本定义只在电压为正弦波时正确。
3.12 准确度等级 accuracy class对电压互感器所给定的等级。
互感器在规定使用条件下,误差应在规定的限值内。
3.13 额定负载 rated burden二次回路的负荷用电阻表示。
确定互感器准确等级所依据负荷值。
3.14 额定绝缘水平 rated insulation level一组耐受电压值,它表示互感器绝缘所能承受的耐压强度。
3.15 微型电压互感器 miniature voltage transformers一种二次电压为0.1V~10V的电压互感器。
绝缘要求4.3.1.1 一次和二次绕组间的绝缘要求一次绕组与二次绕组间额定工频耐受电压为3kV(方均根值),当指明绝缘要求按Ⅱ类防护绝缘要求时,工频耐受电压为4kV(方均根值)。
4.3.1.2 二次绕组的绝缘要求二次绕组绝缘应能承受额定工频耐受电压3kV(方均根值)。
4.3.1.3 两个二次绕组间的绝缘要求一次绕组间的额定工频耐受电压为3kV(方均根值),当指明绝缘要求按Ⅱ类防护绝缘要求时,工频耐受电压为4kV(方均根值);二次绕组间的额定工频耐受电压为0.5kV(方均根值)。
变压器检修-技能鉴定Ⅴ-高级技师
【1】绕组中的感应电动势大小与绕组中的（ C ）。 A．磁通的大小成正比 B．磁通的大小成反比 C．磁通的大小无关，而与磁通的变化率成正比 D．磁通的变化率成反比
【2】有一 30μF 电容器，加在两端的电压为 500V，则该电容器极板上储存的电荷量为（ B ）C。 A．3 B．0.015 C．5 D．15
C．500V D．60V 【26】电力变压器铁芯用热轧硅钢片制造时，磁通密度应选择 1.4~1.5T；用冷轧硅钢片制造时，磁通密度应选择（ B ） T。 A．1.4~1.5 B．1_6~1_7 C．1.39~1_45 D．1.2~1_3 【27】未浸渍或不在绝缘液体中使用的以棉纱、天然丝、再生纤维素、醋酸纤维素和聚酿胺为基础的纺织品，纤维素的 纸、纸板和反白板，木质板，有机填料的塑料，其耐热等级都属（ A ）级。 A．Y B．A C．B D．E 【28】圆筒式绕组层间绝缘目前一般采用多层（ C ）。 A．电话纸 B．皱纹纸 C．电缆纸 D．普通纸 【29】10kV 配电变压器油中带电裸零件到接地部件的净距离为（ B ）mm。 A．20 B．30 C．25 D．50 【30】分接开关触头表面镀层的厚度一般为（ B ）μm。 A．30 B．20 C．25 D．50 【31】油纸电容式套管允许在环境温度为（ D ）℃的条件下使用。 A．-35~40 B．0~40 C．—25~40 D．-40~40 【32】普通型油纸电容式套管（BRY 型）允许使用的海拔高度为（ A ）m 及以下。 A．1000 B．1500 C．2000 D．2500 【33】加强型油电容式套管（BRYQ 型）允许使用的海拔高度为（ D ）m 及以下。 A．1000 B．1500 C．2000 D．2500
D．I2/I1 【17】质量管理工作中的 PDCA 循环中的“C”是指（ C ）。
电压互感器精确等级
电压互感器有哪些准确等级，分别为什么意思
一般用于计量
一般用于测量
1级 3级一般用于监测
3P 6P 用于保护
级用于电源
电流互感器的标识：
标准准确限值系数为：
5、10、15、20、30
准确级的标称－保护用电流互感器的准确级是以其额定准确限值一次电流下的最大复合误差的百分比来标称其后标以字母“P”表示保护用。
标准准确级：
保护用电流互感器的标准准确级为：5P和10P ；
保护用电流互感器铭牌标志
铭牌应规定标出相应内容其额定准确限值系数应标在相应的输出和准确级之后例如30VA 5P 10
注: 当电流互感器能满足输出和准确级及准确限值系数的多个组合要求时均可将它们标出：示例 15VA 级或 15VA 级 30VA 1级 15VA 1级，扩大值150% 30VA 5P10 ；15VA 5P20 测量用电流互感器准确级的标称
测量用电流互感器的准确级以该准确级在额定电流下所规定的最大允许电流误差百分数来标称
标准准确级－测量用电流互感器的标准准确级为：
；；；1；3；5
特殊用途的测量用电流互感器的标准准确级为：
；.
如：5P20/10P20，第一组为级；第二组准确级数为级，保护用，二次输出容量为20VA；第三组准确级数为10级，保护用绕组，二次输出容量为20VA。
PT的标识方法基本相同。
以前也是从网上得到的，资源共享吧。

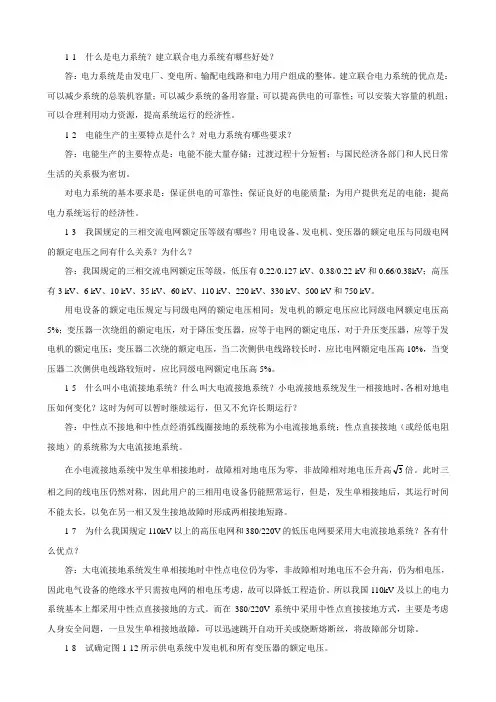

工厂供电课后答案

1-1 什么是电力系统？建立联合电力系统有哪些好处？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。
建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。
1-2 电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。
对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。
1-3 我国规定的三相交流电网额定压等级有哪些？用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系？为什么？答：我国规定的三相交流电网额定压等级，低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV；高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。
用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器，应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%，当变压器二次侧供电线路较短时，应比同级电网额定电压高5%。
1-5 什么叫小电流接地系统？什么叫大电流接地系统？小电流接地系统发生一相接地时，各相对地电压如何变化？这时为何可以暂时继续运行，但又不允许长期运行？答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。
在小电流接地系统中发生单相接地时，故障相对地电压为零，非故障相对地电压升高3倍。
此时三相之间的线电压仍然对称，因此用户的三相用电设备仍能照常运行，但是，发生单相接地后，其运行时间不能太长，以免在另一相又发生接地故障时形成两相接地短路。
电压电流互感器准确等级
电压电流互感器准确等级集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）电压、电流互感器准确等级根据电流互感器在额定工作条件下所产生的变比误差规定了准确等级。
准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差的百分值。
国产电流互感器的准确等级有：0.01；0.02；0.05；0.1；0.2；0.5；1；3；10级。
按照国家标准《电流互感器》GB1208-75规定，电力系统用电流互感器的误差限值。
带S的是特殊电流互感器，要求在1％－120％负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围；0.1级以上电流互感器，主要用于实验室进行精密测量，或者作为标准，用来校验低等级的互感器，也可以与标准仪表配合，用来校验仪表，所以叫做标准电流互感器；在工业上，0.2级和0.5级互感器用来连接电器测量仪表，要求误差20％－120％负荷范围内精度足够高，一般取4个负荷点测量其误差小于规定的范围（误差包括比差和角差，因为电流是矢量，故要求大小和相角差），而3.0级及以下等级互感器主要用于连接某些继电保护装置和控制设备，如5P，10P的电流互感器一般用于接继电器保护用，即要求在短路电流下复合误差小于一定的值，5P即小于5％，10P即小于10％；标有B（或D）级的电流互感器，用来接差动保护和距离保护装置。
所以电流互感器根据用途规定了不同的准确度，也就是不同电流范围内的误差精度。
保护用电流互感器按其功能特性分级如下：保护用电流互感器按用途分为稳态保护用（P）和暂态保护用（TP）P级：准确限值规定为稳态对称一次电流下的复合误差，无剩磁限值。
5P20表示在加20倍额定电流的情况下，误差小等于5%暂态保护用电流互感器准确级分为TPX、TPY、TPZ三个级别。
TPS 级：低漏磁电流互感器，其性能由二次励磁特性和匝数比误差限值规定。
无剩磁限值。
TPX级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。
电容式电压互感器校验及误差分析
电容式电压互感器校验及误差分析发布时间：2022-09-27T07:36:18.650Z 来源：《福光技术》2022年20期作者：田芳[导读] 反之，则说明存在多点接地，需进一步排查。
电流检测法原理简单，操作方便，但无法实现实时在线监测。
实际运行维护时，要求6个月检测一次N600接地电流。
国网保定供电公司河北省保定市 071000摘要：当前电网的发展已经进入了超高压、智能化时代，电容式电压变换器可以很好的应用于超高压环境，主要安装在重要的计量点，与发电、供电企业大规模电表交易，确保公平公正。
电容式电压转换器具有成本相对较低和精度高的优点，良好的误差检测是保证功率测量精度的关键。
关键词：电容式；电压互感器；校验；误差；分析引言针对DC-DC转换器现场测试率低的问题，提出一种基于低压等效法的DC-DC转换器现场测试方法。
此校准程序对±1100kV换流站的DC/DC转换器进行误差校准检查。
结果表明，该标定方法测得的误差与现有总误差标定方法测得的误差偏差小于0.05%，该方法可以有效实现DC-DC转换器现场标定，降低on-现场校准时间，减少人工，降低现场验证的安全风险。
1、电压互感器多点接地电流检测法原理变电站电压互感器二次回路通过N600集中一点接地。
正常运行情况下，N600单独接地点上只有微弱的感应电流，此电流几乎不受接地电阻的改变影响而变化。
电流检测法检测电压互感器多点接地原理，当电压互感器二次回路出现两点接地时，在大地和互感器间就会形成回路，且不同接地点间存在地网电压差Vs，从而形成接地电流Is。
正常情况下Is很小，一般在20～500mA。
电流检测法通过钳形电流表检测N600接地点上电流大小判断是否存在多点接地。
当N600单独接地点电流不超过50mA，或者前后两次测量电流变化值不超过50mA时，说明无多点接地。
反之，则说明存在多点接地，需进一步排查。
电流检测法原理简单，操作方便，但无法实现实时在线监测。
电压互感器 技术参数
电压互感器技术参数全文共四篇示例，供读者参考第一篇示例：电压互感器作为电力系统中重要的电气设备，承担着电压测量和信号转换的重要任务。
其技术参数直接影响到电力系统的运行稳定性和安全性。
在设计和选择电压互感器时，必须充分了解各项技术参数的含义和作用，以确保其在电力系统中的正常运行。
电压互感器的主要技术参数包括额定电压、额定频率、变比误差、负载特性、绝缘特性等。
下面将逐一介绍这些技术参数的含义和影响。
首先是额定电压。
额定电压是指电压互感器在额定工作条件下所能承受的最大电压值。
通常情况下，电压互感器的额定电压应大于电力系统中的最大工作电压，以确保其正常运行并防止设备损坏。
额定电压是电压互感器的重要参数之一，直接影响到其在电力系统中的安全性和稳定性。
其次是额定频率。
额定频率是指电压互感器正常工作的频率范围，在现代电力系统中，电压频率通常为50Hz或60Hz。
电压互感器应能在额定频率范围内正常工作，否则会影响电力系统的稳定性和安全性。
再者是变比误差。
变比误差是指电压互感器实际输出电压与额定电压之比的偏差。
变比误差会直接影响到电压互感器输出的准确性，因此在选择电压互感器时，需要对其变比误差进行精确的评估和校准。
负载特性是指电压互感器在不同负载条件下输出电压的稳定性和准确性。
负载特性良好的电压互感器，在不同负载条件下都能输出稳定的电压信号，避免因负载变化而影响到电力系统的正常运行。
最后是绝缘特性。
电压互感器作为电力系统中的高压设备，需要具备良好的绝缘性能，以确保在高压条件下不会发生漏电和击穿现象，从而保证电力系统的安全运行。
在实际应用中，电压互感器的技术参数需要根据电力系统的实际需求进行选择和设计，以确保其在电力系统中的正常运行和稳定性。
在使用过程中还需要定期对电压互感器进行检测和校准，以确保其输出的电压信号准确可靠。
第二篇示例：电压互感器是一种用于电力系统中测量电压的重要设备，其技术参数对于电力系统的运行和安全具有非常重要的意义。
南方电网电能计量考试题
考试系统试题导入文件
说明：
1、题型必须与您系统中的保持一致，否则试题不能导入系统中。
2、难度分为1-5等，其中1表示最易，5表示最难。
3、同一知识点、题型和难度的题目的分数应该相同，推荐问答题5分，其他题2分。
4、填空题用三个英文下滑线“___”表示填空处，多个答案用逗号隔开。
5、可选项只对选择题有效，其他题型可选项为空。
多个选项之间用“;”隔开。
6、K值只对优选题有效，其它题型K值可为空。
多个选项之间用“:”隔开。
7、答案中单选题只能是A-Z的一个字母;多选题可以是多个字母，中间没有分隔符;判断题只能是1或0，1表示对，0表示错误。
8、所有问题题目和答案加起来不能超过6000个英文字符或者1000个汉字。
9、大题行号仅对组合题子题有效，该处填写该小题的组合题行号。
10、判断题100道，多选题100道，单选题100道，共300道。
示错误。
电压互感器的试验02
电压互感器的试验1、电压互感器的原理电压互感器是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V 的变换设备。
1.1电磁式电压互感器电磁式电压互感器的工作原理和变压器相同。
它的特点：1）容量很小，类似一台小容量变压器，但结构上要求有较高的安全系数；2）电压互感器二次绕组所接仪表的电流线圈阻抗很大，正常情况下，电压互感器在近于空载的状态下运行。
1.2电容式电压互感器随着电力系统输电电压的增高，电磁式电压互感器的体积越来越大，成本随之增高，普遍采用电容式电压互感器。
电容式电压互感器的工作原理电容式电压互感器实质上是一个电容分压器，在被测装置的相和地之间接有电容C1和C2，按反比分压，C2上的电压为121112KU C C C U U C =+=电容式电压互感器原理接线图1.3电压互感器运行参数额定变比：电压互感器一、二次绕组电压之比称为电压互感器的额定互感比。
式中 ——等于电网的额定电压，kV ；——额定电压为100V 。
电压互感器误差：1)电压误差为二次电压的测量值U2与额定互感比Ku 的乘积与实际一次电压U1之差，以百分数表示；2)相位差为旋转180︒的二次电压相量-U2与一次电压相量U1之间的夹角δu ，并规定U2超前于U1时相位差为正，反之为负。
电压互感器的误差与二次负载、功率因数和一次电压等运行参数有关。
电容式电压互感器的误差是由空载电流、负载电流以及阻尼器的电流流经互感器绕组产生压降而引起的，其误差由空载误差f0、δ0，负载误差fz 、δz 和阻尼器负载电流产生的误差fd 、δd 等几部分组成，即21N N u U U K =1N U 2N U %100112⨯-=U U U K f u u d z u f f f f ++=0dz u δδδδ++=0电容式电压互感器的误差除受一次电压、二次负荷和功率因数的影响外，还与电源频率有关。
电容式电压互感用于110～500kV中性点直接接地系统。
电流互感器的基本参数额定容量
特殊变压器
1
第一节
概述（互感器的作用）
1.将高电压、大电流变换为低电压、小电流。 2．使测量仪表量程标准化（因互感器二次电压、 电流标准化：100V/5A或1A）。 3. 扩大交流仪表的使用范围，实现一表多用(采用 不同变比)。 4.减小功率消耗（采用互感器来扩大量程，它所消 耗的功率要比使用分流器或附加电阻所消耗的功 率要小得多）。 5. 隔离高电压、大电流,保证人身和仪表安全。
问:如果已知某TA二次额定阻抗为0.2欧姆，其额定
容量为多少？
标准值
25
四、电流互感器的基本参数
3.误差
(1)电流互感器的误差分两种：
比差(变比误差)
角差(相角误差)。 其中：
26
误 差：
比差
i
K I I 2 I1 100% I1
没有误差时
KI I 2
K I I 2 I1
I1
S2N(VA)；实际的二次负荷超过了规定的额定容量时，电压互
感器的准确度等级就下降。
例如:JDZ-10型TV，0.5 级、1级、3级时对应的二次负荷额 定容量分别为80VA、120VA、300VA。
12
电压互感器的有关技术数据
3.误差
(1)电压互感器的误差分两种： 比差(变比误差) 角差(相角误差)。 其中：
20
TA的图形符号
L1 K1
L
1
K1 （S1） K2 （S2）
I1
10kV
I2
TA
L
2
K2 L2 一次接线图中
21
认识TA：
22
三、TA的工作特点（运行规范 ）
电流互感器、电压互感器及变压器相关知识
仪用变压器仪用变压器是一种特殊用途的变压器，它有两个主要用途：一是用来扩大交流电工仪表的量程，二是用来隔离高电压、大电流并使其变成低电压、小电流后中，作为信号供继电保护、自动装置和控制回路使用。
仪用互感器分为电压互感器和电流互感器。
一、电压互感器（一）电压互感器的特点电压互感器的结构和工作原理与普通变压器没有根本区别。
它的主要特点在于：原绕组匝数较多，并联在被测电路上；副绕组匝数较少，测量仪表和继电器的电压线圈并联在其两端。
由于所并联的仪表和继电器的电压线圈阻抗很大，副边电流很小，所以电压互感器实际上是一台近似空载状态的降压变压器。
原绕组和副绕组的额定电压之比，称为电压互感器的变压比，它近似于匝数之比，当电压互感器的变压比给定时，将副边测得的电压乘以变压比即可得到被告测的原边电压。
（二）准确度级电压互感器测量结果有两种误差：变比误差和相角误差。
变比误差是指副边电压的折算值，即变压比乘以二次电压，和原边电压的差值，用原边电压的百分数表示。
相角误差是指二次电压折算值的负相量与原边电压相量之间的相位差，并规定二次电压折算值的负相量超前一次电压相量时角误差为正值，否则为负值。
电压互感器的测量误差与其漏阻抗和励磁电流有关，也与副边负载电流的大小及功率因数有关。
按变比误差的百分值划分，电压互感器的准确度级分为0.2、0.5、1、3等四级。
因为电压互感器的误差与副边负载大小有关，所以，对应于每一个准确度级，都规定有相应的额定容量，当副边负载超过某准确度级的额定容量时，准确度级便下降。
规定最高准确度级时对应的额定容量为电压互感器的额定容量。
（三）类型电压互感器的类型可按安装地点分，也可按相数分，还可按每相绕组数分，制成三绕组时有两个副绕组：基本副绕组和辅助副绕组。
还可以按绝缘分为干式、浇注式、油浸式。
电压互感器副绕组的额定电压规定为一百伏或根号三分之一百伏。
这样与电压互感器副绕组相连接的各种仪表、继电器都可以统一制造而实现标准化。
电压互感器知识点总结
电压互感器知识点总结1.定义1)PT将高电压按比例转换成较低的电压，再连接到仪表或者继电器中去。
它的两个绕组在一个闭合的铁芯上，一次侧匝数很多，二次侧匝数很少，一次侧并联接在系统中，二次侧并联仪表、保护等负荷，这些负荷阻抗很大，因此其工作状态相当于变压器空载。
2)PT一次侧作用于一个恒压源，不受二次负荷的影响。
3)中性点直接接地系统中，二次绕组额定电压为100V，测得相电压。
4) 中性点不直接接地系统中，二次绕组额定电压为100√3V，测得线电压。
5) 通常三相PT接线组别均为Yyn0-12.6)采用一台三相三柱式电压互感器，接成Y- Y0，形接线。
该方式能进行相间电压的测量。
7)JDJJ型电压互感器的D表示单相。
2.误差&等级1)其准确度等级一般有0.2，0.5，1级，3级。
2)商业计算用0.2计量准确度，继电保护和自动装置一般用0.5及3P，合闸或重合闸同期、检无压信号一般用1级和3级。
3)误差有比差和角差，比差受漏阻抗影响，角差因铁损而产生。
二次侧接近于空载运行时，误差最小。
4)电压互感器在正常运行范围内，其误差通常是随着电压的增大，先减小，然后增大。
5)随着铁芯平均磁路长度的增大，电压互感器的空载误差增大。
6)电压互感器空载误差分量是由励磁电流在一次绕组的阻抗上产生的压降引起的。
7)电压互感器二次负荷功率因数减小时，互感器的相位差增大。
8)电压互感器二次负荷变大时，二次电压基本不变。
9)电压互感器二次导线压降引起的角差，与负荷电纳成正比。
10)电压互感器的复数误差可分为两项，第二项是二次电流在一次、二次线圈阻抗上产生的压降。
11)当电压互感器一、二次绕组匝数增大时，其误差的变化是增大。
12)当电压互感器所接二次负荷的导纳值减小时，其误差的变化是比值差往正，相位差往负。
13)互感器误差的匝数补偿方法是电压互感器减少一次绕组的匝数使得比值差向正方向变化。
3.极性类似CT，通常为减极性。
互感器试题(带答案)
电力互感器检定规程测试（运行二班）日期：姓名: 分数：(一) 填空题（每题3分，共30分）1 电力系统中的互感器起着_高压隔离_和_按比率进行电流电压变换_的作用。
2 电流互感器和电磁式电压互感器都是利用__电磁感应，把_一次绕组_的电流和电压传递到电气上隔离的_二次绕组_。
3 互感器的误差包括__比值差__和_相位差__。
4 电流互感器按准确度分为、、、、、1级。
5 电压互感器按准确度分为、、、1级。
6 电力互感器可以在环境温度－25℃～55℃，相对湿度≤95%条件下检定。
7 除非用户有要求，二次额定电流5A的电流互感器，下限负荷按选取，二次额定电流1A的电流互感器，下限负荷按1VA选取。
电压互感器的下限负荷按选取。
8 电压互感器有多个二次绕组时，下限负荷分配给被检二次绕组，其它绕组空载。
9 互感器在接续的两次检定中，其误差的变化，不得大于基本误差限值的2/3。
10 互感器运行变差定义为互感器误差受环境的影响而发生的变化。
(二) 选择题（每题2分,共40分）1 检定互感器时使用的电源频率是B Hz。
A. 60B. 50C. 400D. 10002 S级的电流互感器有误差定义的二次电流是C A。
A 1 B. 0.1 C. D.3 380V供电系统的互感器___C___ 电力互感器检定规程。
A 适用 B. 不适用 C. 有条件适用4 级电压互感器在额定电压20%点的电压误差是__C____。
A ±% B. ±% C. 不规定5 级电流互感器在额定电流20%点的电流误差是 B 。
A. ±%B. ±%C. 不规定6 电力互感器在接续的两次检定中误差的变化不得大于 C 的2/3。
A. 准确级别B. 最大误差限值 C 基本误差限值 D. 实际误差7 电流互感器剩磁变差不得大于基本误差限值的____B___ 。
A. 1/2B. 1/3 C 1/4 D. 1/58 组合互感器一次导体磁场对电压互感器误差的影响不得大于基本误差限值的___D____ 。
电压互感器电流互感器培训教材
互感器.互感器的作用:1. 与电气仪表和继电保护及自动装置配合测量电力系统高电压回路的电流、电压、电能等参数；2. 隔离高电压，保障工作人员与设备安全；3. 互感器二次测额定值统一，有利于二次设备标准化。
4. 有利于使用低压、低截面电缆完成测量保护功能二.互感器的分类：1. 从测量内容分为电流互感器和电压互感器；2. 使用环境分为户内型和户外型；3. 使用对象分为仪表用和保护用；4. 其它分类：绝缘、结构、原理等方面的分类。
电压互感器目前，在电力系统中广泛采用的电压互感器，按其工作原理可分为电磁式和电容式两种.电磁式电压互感器:1. 电磁式电压互感器工作原理：电磁式电压互感器的工作原理和变压器相同，分析过程与电磁式电流互感器相似。
其原理电路和相量图如图所示，其特点是：（1）一次绕组与被测电路并联，二次绕组与测量仪表和保护装置的电压线圈并联；（2）容量很小，类似一台小容量变压器，但结构上要求有较高的安全系数；（3）二次侧负荷比较恒定，测量仪表和保护装置的电压线圈阻抗很大，正常情况下，电压互感器近于开路（空载）状态运行。
2. 电压互感器的误差：由于电压互感器存在励磁电流和内阻抗，使折算到一次侧的二次电压与一次电压在数值和相位上都有差异，即测量结果有两种误差一电压误差和相位差。
(1)电压误差fu :为二次电压测量值U2乘上额定互感比KU所得的一次电压近似值与一次电压实际值U1之差相对于11的百分数。
(2)相位差S u:为旋转180°的二次电压相量一U2与一次电压相量U1 之间的夹角。
由于角度很小，所以用“分”表示。
(3)影响误差的运行工况是一次电压U1、二次负荷I2和功率因数COS 0 2 , 当I2增加时，fu线性增大，S u也相应变化(一般也线性增大)。
fu能引起所有测量仪表和继电器产生误差，S u只对功率型测量仪表和继电器及反映相位的保护装置有影响。
3. 电压互感器的分类：(1)按安装地点分：①户内式，多为35kV及以下；②户外式，多为35kV 以上。
招聘新员工继电保护多项选择题
电力系统继电保护单项选择题（137题）1.电压互感器有哪几种接线方式?（ADE）（A）y，y，d接线（B）d，y，d接线（C）d，d，y接线（D）y，y接线（E）v，v接线2.电流互感器的基本接线方式有（ABCDE）（A）完全星形接线。
（B）两相两继电器不完全星形接线。
（C）两相一继电器电流差接线。
（D）三角形接线。
（E）三相并接以获得零序电流。
3.电压互感器的基本误差有（AC）（A）电压误差（B）电流误差（C）角度误差（D）测量误差4.发电机并列条件：待并发电机与运行系统的（ACD）之差小于规定值。
（A）电压（B）电流（C）相位（D）频率5.零序电流保护主要由（BCD）组成。
（A）中间继电器（B）零序电流(电压)滤过器（C）电流继电器（D）零序方向继电器6.继电保护装置必须满足（ABCE）基本要求。
（A）可靠性（B）选择性（C）快速性（D）经济性（E）灵敏性7.电流继电器的主要技术参数是（CDE）（A）可靠系数（B）动作时间（C）返回电流（D）返回系数（E）动作电流8.电力生产的几个主要环节是（BCD）。
（A）运业站（B）输电线（C）变电所（D）发电厂9.二次回路的电路图按任务不同可分为（ABD）。
（A）安装接线图（B）原理图（C）屏面布置图（D）展开图（E）端子排图10.中央信号装置包括（AC）部分。
（A）中央事故信号（B）中央跳闸信号（C）中央预告信号（D）中央控制信号11.电力系统中的消弧线圈按工作原理可以分为（BCE）方式。
（A）近补偿（B）过补偿（C）欠补偿（D）同补偿（E）谐振补偿12.常用继电器按动作原理分为（ACDE）类型。
（A）电磁型（B）直流型（C）感应型（D）电动型（E）磁电型（F）交流性13.继电器按结构形式的不同，可分为（ABC）（A）机电继电器（B）整流继电器（C）电子型继电器（D）测量继电器14.继电器按在继电保护中的作用，分为（BD）（A）整流型继电器（B）辅助继电器（C）机电继电器（D）测量继电器15.辅助继电器可分为（ACD）（A）中间继电器（B）电流继电器（C）信号继电器（D）时间继电器16.整流型继电器由哪些回路构成（ABCD）（A）电压形成回路（B）整流滤波回路（C）比较回路（D）执行回路17.继电保护的“三误”是指（ACE）（A）误接线（B）误合闸（C）误整定（D）误跳闸（E）误碰18.继电保护快速切除故障对电力系统有哪些好处？（ABCD）（A）提高电力系统的稳定性。
电压互感器准确等级
电压互感器有哪些准确等级，分别为什么意思
0.2一般用于计量
0.5一般用于测量
1级3级一般用于监测
3P 6P 用于保护
0.22级用于电源
电流互感器的标识：
标准准确限值系数为： 5、10、15、20、30
准确级的标称－保护用电流互感器的准确级是以其额定准确限值一次电流下的最大复合误差的百分比来标称其后标以字母“P”表示保护用。
标准准确级：
保护用电流互感器的标准准确级为：5P和10P ；
保护用电流互感器铭牌标志铭牌应规定标出相应内容其额定准确限值系数应标在相应的输出和准确级之后例如30V A 5P 10 注: 当电流互感器能满足输出和准确级及准确限值系数的多个组合要求时均可将它们标出：
示例15VA 0.5级或15V A 0.5级30V A 1级15V A 1级，扩大值150% 30VA 5P10 ；
15V A 5P20 测量用电流互感器准确级的标称
测量用电流互感器的准确级以该准确级在额定电流下所规定的最大允许电流误差百分数来标称标准准确级－测量用电流互感器的标准准确级为：
0.1；0.2；0.5；1；3；5 特殊用途的测量用电流互感器的标准准确级为：0.2S；0.5S.
如：0.2/5P20/10P20，第一组为0.2级；第二组准确级数为0.5级，保护用，二次输出容量为20V A；第三组准确级数为10级，保护用绕组，二次输出容量为20V A。
PT的标识方法基本相同。
互感器测量误差分析及补偿措施
互广
感
东 电
器
网 能
测
源 发
量
展 有
误
限 公
差司
分
刘 向
析红
及
补
偿
措
施
• 158 •
供电网络监测装置的主要功能是对 网内电力设备进行电压、电流等参数采 样。随着电子技术和测量技术的发展,微 机监测日益得到广泛使用，微机监测是 以数字化采集的方式对电网相关信号进 行数据采集,然后对采集信号进行A/D转 换。由于系统内存在的谐波、电压波动 和频率变化，网内实际电压或电流波形 发生畸变，不再是标准正弦波形。本文 对电力参数测量元件进行了误差分析,阐 述误差随电流的变化情况，并提出了电 参量测量比差、相差补偿和解决措施。
结论：综上所述，笔者以计算机数字动漫技术在影视中的应用作为选 题，探析了计算机数字动漫技术在影视作品的应用。我们可以发现，计算 机数字动画技术是新时代科学技术发展的产物，对社会发展有着不可替代的 影响。细致计算机数字技术对动漫动漫作品的风格、画面呈现的情节、渲染 都具有重要的作用。动漫的抽象和拟人化人物可以表达与普通电影相比更细 致、更梦幻的意境，加上计算机数字技术的有机结合，大大提升动漫艺术动 漫作品的魅力，也让动漫工作者懂得除了要熟练影视拍摄手法，还要拥有良 好的美术功底，才能在动漫行业越走越远。
图1 负载电流和CT相 比差的补偿一般需要搭建测试平台，用试验测量的方 法，比较测量值与实际输入值的差值，从而得出一个校正系 数，再按此系数进行校正补偿。
（3）
3 相差补偿 互感器的测量值存在相差误差，通常情况下相差不会对
电流、电压有效值造成影响，但互感器的相差误差会影响功 率因数。图3为互感器相差引起功率测量变化的示意图，我们 分别取在纯感性和纯容性负载下，分析互感器相差对计量功 率产生的偏差。在感性负载条件下，考虑电流互感器相差带 来的影响，负载电流滞后负载电压的角度会变大，从而测量 值的变化是：有功功率减小，无功功率增大。而在容性负载 条件下，电流互感器引入的相差将使得电流和电压的间的相 角减小，导致的误差效应正好与感性负载相反，会使测量结 果中无功功率减小，有功功率增大。
电压互感器的误差分为几种
电压互感器的误差分为几种比差和角差比差就是两个电压向量的模之差角差就是两个电压向量的相位角差。
电压互感器产生误差的主要原因是什么电压互感器的基本结构和变压器很相似。
它由一、二次绕组，铁芯和绝缘组成。
当在一次绕组上施加电压U1时，一次绕组产生励磁电流I0，在铁芯中就产生磁通φ，根据电磁感应定律，在一、二次中分别产生感应电势E1和E2，绕组的感应电动势与匝数成正比，改变一、二次绕组的匝数，就可以产生不同的一次电压与二次电压比。
当U=1在铁芯中产生磁通φ时，有激磁电流I0存在，由于一次绕组存在电阻和漏抗，I0在激磁导纳上产生了电压降，就形成了电压互感器的空载误差，当二次绕组接有负载时，产生的负荷电流在二次绕组的内阻抗及一次绕组中感应的一个负载电流分量在一次绕组内阻抗上产生的电压降，形成了电压互感器的负载误差。
可见，电压互感的误差主要与激磁导纳，一、二次绕组内阻抗和负荷导纳有关。
三相四线制有功电度表带电流互感器带电流表带电压互感器接线原理图翻过接线端子盖,就可以看到接线图。
其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。
为了安全，应将电流互感器S2端连接后接地。
注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组；4、5、6 为一组；7、8、9 为一组电压互感器vv接线图见图：VV接线一般用于35kV及以下系统，是采用两只全绝缘电压互感器一次首尾相连分别接到ABC三相（A1接A相、X1与A2接B相、X2接C相）监测电压。
这样一次绕组没有接地，在系统发生单相接地故障的时候VV接线方式不易引起系统谐振，这是最大的优点。
但是这种接线方式测量的是线电压，不能测量相电压，也不能监测系统的单相接地故障，这是他的缺点。
一般V-V接线的电压互感器是由二个相同的单相电压互感器组成的，每个单相电压互感器的一次绕组（高压绕组）的二个引出端分别标有A和X，而这个单相电压互感器的二次绕组（低压绕组）的二个引出端分别标有a和x；标准的接法是第一个单相电压互感器的高压引出端A接电源A相，第一个单相电压互感器的高压引出端X与第二个单相电压互感器的高压引出端A按在一起，接到电源B相，第二个单相电压互感器的高压引出端X接到电源C相，组成AX-AX 接线；但对这样的单相电压互感器，哪一个引出端当A，哪一个引出端当X都无所谓，只是需要将电压互感器的二次引出端和一次相对应就行，即高压接成了“XA-XA”，低压也要接成“xa-xa”；虽然“XAXA”、“AXXA”、“XAAX”这些接法只要二次跟着变换，原理就没有错，功能也能实现，但不算标准，容易出现问题，在工程实践中，还是要选用标准接法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压互感器的误差分为几种?比差和角差比差就是两个电压向量的模之差角差就是两个电压向量的相位角差。
电压互感器产生误差的主要原因是什么？电压互感器的基本结构和变压器很相似。
它由一、二次绕组，铁芯和绝缘组成。
当在一次绕组上施加电压U1时，一次绕组产生励磁电流I0，在铁芯中就产生磁通φ，根据电磁感应定律，在一、二次中分别产生感应电势E1和E2，绕组的感应电动势与匝数成正比，改变一、二次绕组的匝数，就可以产生不同的一次电压与二次电压比。
当U=1在铁芯中产生磁通φ时，有激磁电流I0存在，由于一次绕组存在电阻和漏抗，I0在激磁导纳上产生了电压降，就形成了电压互感器的空载误差，当二次绕组接有负载时，产生的负荷电流在二次绕组的内阻抗及一次绕组中感应的一个负载电流分量在一次绕组内阻抗上产生的电压降，形成了电压互感器的负载误差。
可见，电压互感的误差主要与激磁导纳，一、二次绕组内阻抗和负荷导纳有关。
三相四线制有功电度表带电流互感器带电流表带电压互感器接线原理图翻过接线端子盖,就可以看到接线图。
其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。
为了安全，应将电流互感器S2端连接后接地。
注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组；4、5、6 为一组；7、8、9 为一组电压互感器vv接线图见图：VV接线一般用于35kV及以下系统，是采用两只全绝缘电压互感器一次首尾相连分别接到ABC三相（A1接A相、X1与A2接B相、X2接C相）监测电压。
这样一次绕组没有接地，在系统发生单相接地故障的时候VV接线方式不易引起系统谐振，这是最大的优点。
但是这种接线方式测量的是线电压，不能测量相电压，也不能监测系统的单相接地故障，这是他的缺点。
一般V-V接线的电压互感器是由二个相同的单相电压互感器组成的，每个单相电压互感器的一次绕组（高压绕组）的二个引出端分别标有A和X，而这个单相电压互感器的二次绕组（低压绕组）的二个引出端分别标有a和x；标准的接法是第一个单相电压互感器的高压引出端A接电源A相，第一个单相电压互感器的高压引出端X与第二个单相电压互感器的高压引出端A按在一起，接到电源B相，第二个单相电压互感器的高压引出端X接到电源C相，组成AX-AX 接线；但对这样的单相电压互感器，哪一个引出端当A，哪一个引出端当X都无所谓，只是需要将电压互感器的二次引出端和一次相对应就行，即高压接成了“XA-XA”，低压也要接成“xa-xa”；虽然“XAXA”、“AXXA”、“XAAX”这些接法只要二次跟着变换，原理就没有错，功能也能实现，但不算标准，容易出现问题，在工程实践中，还是要选用标准接法。
电压互感器按用途分为测量用电压互感器和保护用电压互感器电压互感器二次侧接线端子的定义1a 2a 1b 2b 怎么分组有零没有哪个是零？这是全绝缘型电压互感器，1a-1b一组；2a-2b一组，测量相间电压，也就是线电压。
没有零高压电流、电压互感器为什么有两组接线端子？1S1,1S2;2S1,2S2这两组，难道它们的变比不同吗？电压互感器有100V和220V两组，但是它们的绝缘等级不同，我不知道这样做有什么用？求教高手！流互感器的2组端子，一组精度高，用于计量计费用。
另一组用于继电保护。
电压互感器的2组端子，一组是基本绕组，用来接电压表等等，另一组是辅助绕组，用来绝缘检测的，当单相接地时，辅助绕组会感应出100V的电压一组测量回路（如电流表，功率表，电压表等），一组保护回路（如继电器，声光报警装置等）。
电压互感器的种类及不同接线形式的特点？电压互感器原理上是一个带铁心的变压器，主要是由一、二次线圈、铁心、绝缘组成。
采用三只单相三绕组电压互感器或者一只三相五柱式电压互感器的接线形式。
电压互感器的接线方式有一台单项电压互感器，用两台电压互感器，三台电压互感器测量的三种接线方式。
电压互感器按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。
电压互感器按照绝缘方式可分为干式、浇注式、油浸式和充气式，干式浸绝缘胶电压互感器结构简单、无着火和爆炸危险，浇注式电压互感器结构紧凑、维护方便，适用于3kV～35kV户内式配电装置；油浸式电压互感器绝缘性能较好，可用于10kV以上的户外式配电装置；充气式电压互感器用于SF6全封闭电器中。
用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式，用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。
用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用(1)Vv接线方式：广泛用于中性点绝缘系统或经消弧线圈接地的35KV及以下的高压三相系统，特别是10KV三相系统，接线来源于三角形接线，只是“口”没闭住，称为Vv接，此接线方式可以节省一台电压互感器，可满足三相有功、无功电能计量的要求，但不能用于测量相电压，不能接入监视系统绝缘状况的电压表(2)Y,yn接线方式：主要采用三铁芯柱三相电压互感器，多用于小电流接地的高压三相系统，二次侧中性接线引出接地，此接线为了防止高压侧单相接地故障，高压侧中性点不许接地，故不能测量对地电压(3)YN,yn接线方式：多用于大电流接地系统。
(4)YN,yn,do接线方式：也称为开口三角接线，在正常运行状态下，开口三角的输出端上的电压均为零，如果系统发生一相接地时，其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍，这样便于交流绝缘监视电压继电器的电压整定，但此接线方式在10KV 及以下的系统中不采用。
电压互感器的接线方式很多，常见的有以下几种：（1）用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式（2）用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。
（3）用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV 系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。
用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV系统。
（4）电容式电压互感器接线形式。
在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。
在3~60KV电网中，通常采用三只单相三绕组电压互感器或者一只三相五柱式电压互感器的接线形式。
必须指出，不能用三相三柱式电压互感器做这种测量。
当系统发生单相接地短路时，在互感器的三相中将有零序电流通过，产生大小相等、相位相同的零序磁通。
在三相三柱式互感器中，零序磁通只能通过磁阻很大的气隙和铁外壳形成闭合磁路，零序电流很大，使互感器绕组过热甚至损坏设备。
而在三相五柱式电压互感器中，零序磁通可通过两侧的铁芯构成回路，磁阻较小，所以零序电流值不大，对互感器不造成损害。
常见异常（1）三相电压指示不平衡：一相降低（可为零），另两相正常，线电压不正常，或伴有声、光信号，可能是互感器高压或低压熔断器熔断；（2）中性点非有效接地系统，三相电压指示不平衡：一相降低（可为零），另两相升高（可达线电压）或指针摆动，可能是单相接地故障或基频谐振，如三相电压同时升高，并超过线电压（指针可摆到头），则可能是分频或高频谐振；（3）高压熔断器多次熔断，可能是内部绝缘严重损坏，如绕组层间或匝间短路故障；（4）中性点有效接地系统，母线倒闸操作时，出现相电压升高并以低频摆动，一般为串联谐振现象；若无任何操作，突然出现相电压异常升高或降低，则可能是互感器内部绝缘损坏，如绝缘支架绕、绕组层间或匝间短路故障；（5）中性点有效接地系统，电压互感器投运时出现电压表指示不稳定，可能是高压绕组N（X）端接地接触不良。
[2]电压互感器爆裂原因剖析及防范措施1 故障现象及相关数据6kV系统共有八段，采用的是上海华通开关厂生产的电气组合柜，该厂设备自投产以来，主部件未发生大的缺陷，但其辅助测量PT发生了8台次损坏，现象表现为本体炸裂、内部绝缘物质喷出故障，致使6kV系统的相关保护不能投运，部分自动功能无法实现。
这给厂用系统的安全稳定运行带来了极大的隐患。
2 故障原因初探1)产品质量不好：如果由于产品本身绝缘、铁心叠片及绕制工艺不过关等，均可能致使电压互感器发热过量使绝缘长期处于高温下运行，从而导致绝缘加速老化，出现击穿。
该类型的电压互感器一次侧绕组发生匝间短路，这样电流会迅速增大，铁磁也将迅速饱和从而导致谐振过电压，使绝缘击穿，高压熔断器被熔断。
2)电压互感器二次负荷偏重，一、二次电流较大，使二次侧负载电流的总和超过额定值，造成PT内部绕组发热增加，尤其是在电压高于PT额定电压(6kV)情况下，PT内部发热更加严重；再者，该系统属于中性点非有效接地系统，故一次侧电压在运行中容易发生偏斜，当某相出现高电压时，该相PT更加容易发生热膨胀爆裂。
3) 由于铁磁谐振而造成电压互感器被击穿，因为：被击穿的电压互感器所处的母线带的负荷呈感性的比较多，特别是Ⅲ、Ⅳ段，带有大容量的深井泵，在负荷分配上其感抗大于容抗，由于某种原因，而使系统电压波动(如深井泵频繁启停等)，使电路中电流和电压发生突变，可能导致电压互感器铁心迅速饱和、感抗减小，当感抗小于容抗时，将产生铁磁谐振，导致电压互感器激磁电流增大几十倍，而过电压幅值将达到近2.5Ue，甚至于达到3.5Ue以上，而且持续时间较长，电压互感器在这样大电压、大电流下运行，使本身的温度也迅速升高，导致损坏。
3 铁磁谐振的几个特点1)对于铁磁谐振电路，在相同的电源电势作用下回路可能不只一种稳定的工作状态。
电路到底稳定在哪种工作状态要看外界冲击引起的过渡过程的情况。
2)PT的非线性铁磁特性是产生铁磁谐振的根本原因，但铁磁元件的饱和效应本身也限制了过电压的幅值。
此外回路损耗也使谐振过电压受到阻尼和限制。
当回路电阻大于一定的数值时，就不会出现强烈的铁磁谐振过电压。
3)串联谐振电路来说，产生铁磁谐振过电压的的必要条件是ω0=1／L0C＜ω。
因此铁磁谐振可在很大的范围内发生。
4)维持谐振振荡和抵偿回路电阻损耗的能量均由工频电源供给。
