目前热电阻的引线主要有三种方式
1、二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合
2、三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的较常用的[1]。
3、四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。
可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测。
热电阻采用三线制接法。
采用三线制是为了消除连接导线电阻引起的测量误差。
这是因为测量热电阻的电路一般是不平衡电桥。
热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。
采用三
线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样消除了导线线路电阻带来的测量误差。

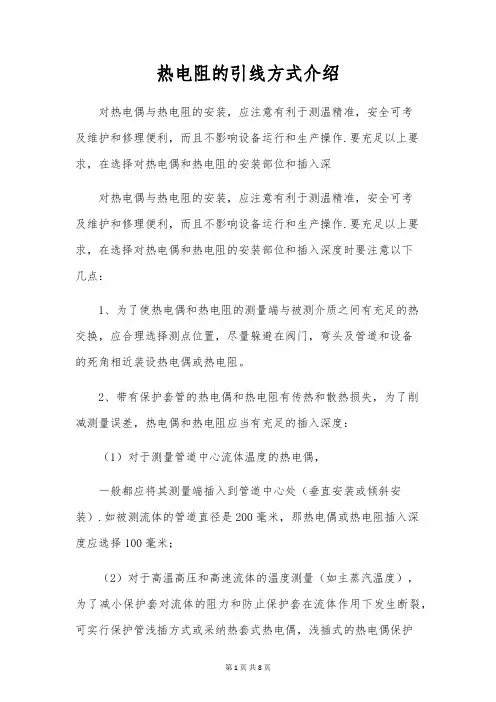

热电阻的引线方式介绍
热电阻的引线方式介绍对热电偶与热电阻的安装，应注意有利于测温精准，安全可考及维护和修理便利，而且不影响设备运行和生产操作.要充足以上要求，在选择对热电偶和热电阻的安装部位和插入深对热电偶与热电阻的安装，应注意有利于测温精准，安全可考及维护和修理便利，而且不影响设备运行和生产操作.要充足以上要求，在选择对热电偶和热电阻的安装部位和插入深度时要注意以下几点：1、为了使热电偶和热电阻的测量端与被测介质之间有充足的热交换，应合理选择测点位置，尽量躲避在阀门，弯头及管道和设备的死角相近装设热电偶或热电阻。
2、带有保护套管的热电偶和热电阻有传热和散热损失，为了削减测量误差，热电偶和热电阻应当有充足的插入深度：（1）对于测量管道中心流体温度的热电偶，一般都应将其测量端插入到管道中心处（垂直安装或倾斜安装）.如被测流体的管道直径是200毫米，那热电偶或热电阻插入深度应选择100毫米；（2）对于高温高压和高速流体的温度测量（如主蒸汽温度），为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂，可实行保护管浅插方式或采纳热套式热电偶，浅插式的热电偶保护套管，其插入主蒸汽管道的深度应不小于75mm；热套式热电偶的标准插入深度为100mm；（3）假如需要测量是烟道内烟气的温度，尽管烟道直径为4m，热电偶或热电阻插入深度1m即可；（4）当测量原件插入深度超出1m时，应尽可能垂直安装，或加装支撑架和保护套管。
,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能料子试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
热电阻是中低温区常用的一种温度检测器。
热电阻测温是基于金属导体的电阻值随温度的加添而加添这一特性来进行温度测量的。
《热工控制与保护》标准热电阻接线方法
标准热电阻 接线方式
一 、引出线 二 、热电阻接线方式
一
引出线
引出线形式
将热电阻体线端引至接线盒，便于外部导线及显示 仪表连接。
引出线材料 材料最好与热电阻丝相同，避免产生附加热电势。 为减小附加测量误差，其直径较粗，一般约为1mm。
二
热电阻接线方式
二线制方式 U0=I1R1-I2(Rt+2Rw)
实验室四线制之一
R1+A=B+Rt R1'+A=B-Rt
可以进行热电阻高精度测量, 使之不受引线影响。
Rt=(R1-R1')/2
实验室四线制之二
可以进行热电阻校验测量。
思考
热电阻二线制、三线制、四线制分别用在什么场合？ 二线制用于引出线不长、测温精度要求较低的场合。 三线制用于一般精度的工业测量。 工业四线制用于高精度的温度检测。 实验室四线制用于热电阻校验或测量。
内容小结
热电阻接 线方式
各接线方 式应用
感谢观看
结构简单、费用低，但是引出 线电阻的变化会带来附加误差。
二线制适用于引出线不长、 测温精度要求较低的场合。
线电阻受环境温度 的影响。用于一般精度的工业 测量。
U0=I1(R1+Rw)-I2(Rt+Rw)
工业四线制
热电阻两端各用两根导线 为电阻提供恒流源I，在电阻 上产生电压降，用另外两根 导线连到显示仪表进行测量， 从而完全消除导线电阻受环境 温度的影响,主要用于高精度的 温度检测。
真正的热电阻三线制接线法
真正的热电阻三线制接线法
热电阻三根线的识别方法：从热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，因为测量热电阻的电路一般是不平衡电桥。
热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到显示仪表）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。
采用三线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，可以较好的消除引线电阻所造成温度变化引起的影响。
A接电源端，B、C两线等效。
热电阻三线制接法：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响。
采用三线制是为了消除连接导线电阻引起的测量误差。
这是因为测量热电阻的电路一般是不平衡电桥。
热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。
采用三线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样消除了导线线路电阻带来的测量误差。

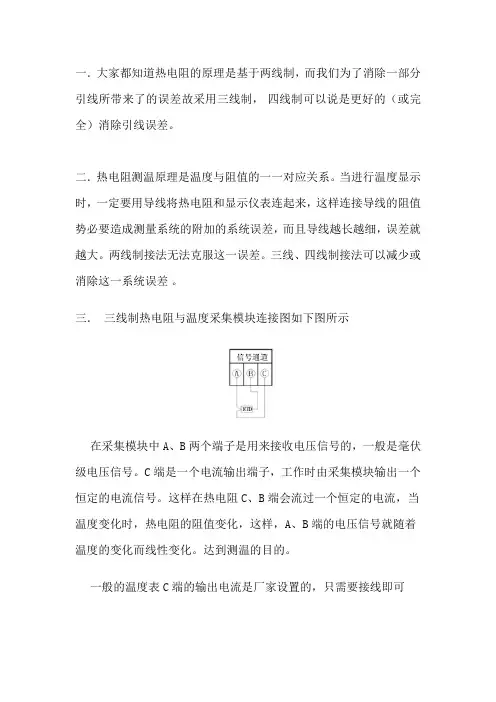

热电阻二、三、四线制的接线的意义
