正泰DZ47LE 系列剩余电流动作断路器
正泰DZ47断路器
![正泰DZ47断路器](https://img.taocdn.com/s3/m/26da1fd328ea81c758f57860.png)
正泰DZ47断路器正泰DZ47断路器即小型断路器,俗称空气开关,是塑料外壳式断路器的一种。
DZ47断路器适用于照明配电系统(C型)或电动机的配电系统(D型),主要用于交流50Hz/60Hz,单极220V,二、三、四极400V,电流至60A的线路中起过载、短路保护,同时也可以在正常情况下不频繁地通断电器装置和照明线路。
当线路中工作电流超过额定电流、短路、失压等情况下,DZ47断路器自动切断电路防止电气火灾的发生。
符合标准:IEC60898-1 / GB10963.1符合认证:CCC,RoHS 认证产品特点1、分段能力较高2、脱口迅速3、外形小巧、安放在家用pz30配电箱中,为家庭装修节省时间和精力。
4、采用进口高阻燃及耐冲击塑料制成.5、节能环保。
6、使用寿命长。
型号及其含义以:DZ47-60为例DZ:塑壳外壳式断路器47:设计序号60:壳架等级额定电流如图所示:技术参数额定电流(A):1,2,3,4,5,6,8,10,13,16,20,25,32,40,50,63额定工作电压:230/440V AC冲击耐受电压:4kV机械寿命:10000次电气寿命:4000次正常工作条件环境温度:-5℃-+40℃,24小时内平均值不超过35℃海拔高度:安装地点的海拔不超过2000m安装规格如下:附件OF辅助触头,SD报警触头,MX+OF分励脱扣器脱扣特性B型曲线保护短路电流较小的负载(如电源、长电缆等)脱扣特性:瞬时脱扣范围(3~5) InC型曲线保护常规负载和配电线缆脱扣特性:瞬时脱扣范围(5~10) InD型曲线保护起动电流大的冲击性负荷(如变压器等)脱扣特性:瞬时脱扣范围(10~14) In。
正泰剩余电流动作断路器说明书
![正泰剩余电流动作断路器说明书](https://img.taocdn.com/s3/m/595cd9d1dc88d0d233d4b14e852458fb770b38ac.png)
主检:
日期:2018. 12.20
审核:
日期:2018. 12.20
签发:
日期:2018. 12.20
备注:
变更项目 见附页2,附页3
原证书编号 原测试报告编号
原检测单位
变更前 见附页2,附页3 2015010307829325 00901-A2018CCC0307-2936463 上海电器设备检测所有限公司
生产者:浙江正泰电器股份有限公司 生产者地址:浙江省乐清市北白象镇正泰工 业园区正泰路 1 号
样品数量:21 台 样品来源:工厂送样 收样日期:2018-11-19
生产企业:浙江正泰电器股份有限公司 生产企业地址:浙江省乐清市北白象镇正泰 工业园区正泰路 1 号
完成日期:2018-12-06
试验结论:依据 GB/T 16917.1-2014 ,GB/T 16917.22-2008 检验合格
(检测机构名称、盖章) 2018 年 12 月 20 日
变更后 见附页2,附页3
TRF01C-012.55-2007
2010-10-21
报告编号:00901-A2018CCC0307-3041592
第 2 页 共 34 页
附页 1:
NXBLE-63, NXBLG-63,NXBLE-63H,NXBLE-63ZB Uimp:4kV; Ui:500V; Ue: AC220V/230V/240V(1P+N,2P);AC380V/400V/415V(3P,3P+N,4P); In: 6A,10A,16A,20A,25A,32A,40A,50A,63A; 瞬时脱扣特性:NXBLE-63,NXBLE-63H,NXBLE-63ZB:B 型,C 型,D 型;
正泰系列断路器说明书
![正泰系列断路器说明书](https://img.taocdn.com/s3/m/7f8418ccba1aa8114531d914.png)
断路器的几大功能:A、短路保护:就是火线和零线接触,瞬间电流很大,断路器跳闸。
B、过载保护:就是用电电流超过电器的额定电流,断路器跳闸。
C、漏电保护(电漏电保护装置):就是当漏电电流超过30毫安时,漏电附件自动拉闸,主要是保护人体安全的。
1P断路器与DPN断路器的区别:一、1P就是火线进断路器,零线不进,DPN是火线和零线同时进断路器,切断时火线和零线同时切断,对居民用户来说安全性更高。
二、2P断路器也为双进双出,即火线和零线都进断路器,但2P断路器的宽度比1P和DPN断路器宽一倍。
三、漏电保护器:实际上是指带漏电保护装置的断路器,作用是当漏电电流超过30毫安时,漏电附件自动拉闸,保护人体安全。
断路器(空气开关)的极性和表示方法单极1P:220V切断火线双极2P:220V火线与零线同时切断双极1P+N:220V相线+中性线同时切断3P:380V三相线全部切断三级4P:380V三相火线一相零线全部切断。
四级家庭用电路的配置方法为:1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W此计算法以此类推。
1例:一个2P(2匹)的空调回路配的断路器规格大小为DPN20A,那么他准许通过的最大功率就为4400W(220V*20A)。
而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大,所以配一个20A的断路器(足矣)。
注:断路器的大小并不是配得越大越好,配得过大,反而起不到过栽保护作用,使家用电器受损。
2例:3匹空调应选择多少A的空气开关?(220V电压)750W×3匹=2250W×3倍(冲击电流)=6750W÷220V=30.68A≈32A。

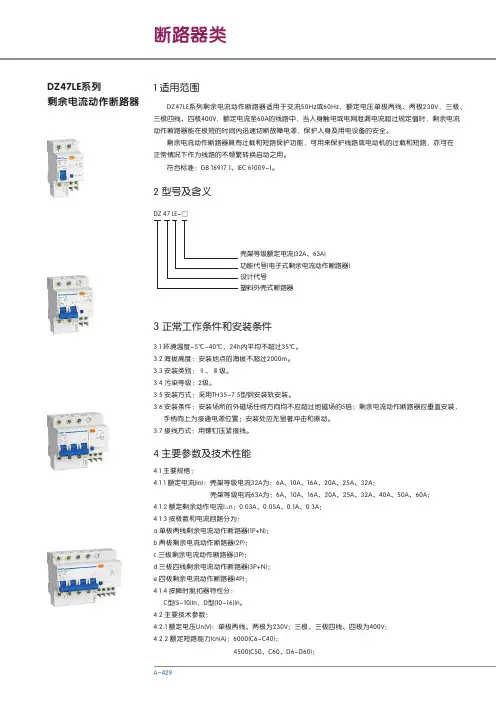

DZ47LE系列 剩余电流动作断路器 说明书
![DZ47LE系列 剩余电流动作断路器 说明书](https://img.taocdn.com/s3/m/df0e290f763231126edb11c2.png)
I/In
D型
10000 5000
1h 2000 1000
500
200
100 50
20 10 5
t(s)
2 1 0.5
0.2 0.1 0.05
0.02 0.01 0.005 0.002 0.001
0.5 1 2 3 4 5 7 10 16 20 30 50 70 100 200
手柄向上为接通电源位置;安装处应无显著冲击和振动。 3.7 接线方式:用螺钉压紧接线。
4 主要参数及技术性能
4.1 主要规格: 4.1.1 额定电流(In):壳架等级电流32A为:6A、10A、16A、20A、25A、32A;
壳架等级电流63A为:6A、10A、16A、20A、25A、32A、40A、50A、60A; 4.1.2 额定剩余动作电流I△n:0.03A、0.05A、0.1A、0.3A; 4.1.3 按极数和电流回路分为: a.单极两线剩余电流动作断路器(1P+N); b.两极剩余电流动作断路器(2P); c.三极剩余电流动作断路器(3P); d.三极四线剩余电流动作断路器(3P+N); e.四极剩余电流动作断路器(4P); 4.1.4 按瞬时脱扣器特性分:
脱扣
脱扣 脱扣 不脱扣 脱扣 不脱扣 脱扣
备注
电流在5s内稳定 上升到规定值 In≤32A In>32A C型
D型
4.2.7 机械电气寿命: 电气寿命:2000次,COSφ=0.85~0.9; 机械寿命:2000次; 操作频率:In≤25A 240次/h; In>25A 120次/h;
4.2.8 绝缘耐冲击电压性能 各极连接在一起与中性极之间能承受峰值为6000V的冲击电压; 各极与中性极连接在一起和金属支架之间能承受峰值为8000V的冲击电压。
正泰产品系列类别剖析
![正泰产品系列类别剖析](https://img.taocdn.com/s3/m/0eaa2db2102de2bd960588f8.png)
型电压互感器
JDZ-1、JDG4-0.5、JDZ6-1
限流电抗器
型限流电抗器
XD1
开关电器类
刀开关
系列隔离开关
NH50D、NH50S
系列电动式和手动式大电流刀开关
HD13、
系列开启式刀开关及刀形转换开关
HD、HS
系列保护型开启式刀开关
ND11B、NS11B
隔离开关
系列隔离开关
NH1、NH40、
指示灯
信号灯
ND9
信号灯
系列信号灯(安装尺寸D22/D25)
ND1、ND16
焊接设备类
交流弧焊机
系列交流弧焊机
BX1、BX3、BX6
直流弧焊机
系列直流弧焊机
ZX5、ZX6、ZX5G
系列逆变式直流电焊机
ZX7
系列交直流弧焊机
ZXE1
电阻弧焊机
系列脚踏时控点焊机
DN
系列对焊机
UN1
自动半自动弧焊机
系列CO2气体保护弧焊机
JL10、20、30
系列静态时间继电器
JSS-10、20、30
系列静态信号继电器
JX-10、20、30
系列静态电压继电器
JY-10、20、30
反时限过流继电器
JGL
定时限过流继电器
JSL
型时间继电器
SS-94
系列直流电磁继电器
JT3
系列过电流延时继电器
JL12
系列交直流电流继电器
JL14、JL15、JL18
系列保持中间继电器
DZB-10B、
系列时间继电器
DS-20、DS-30、DS-110、120、
系列电压继电器

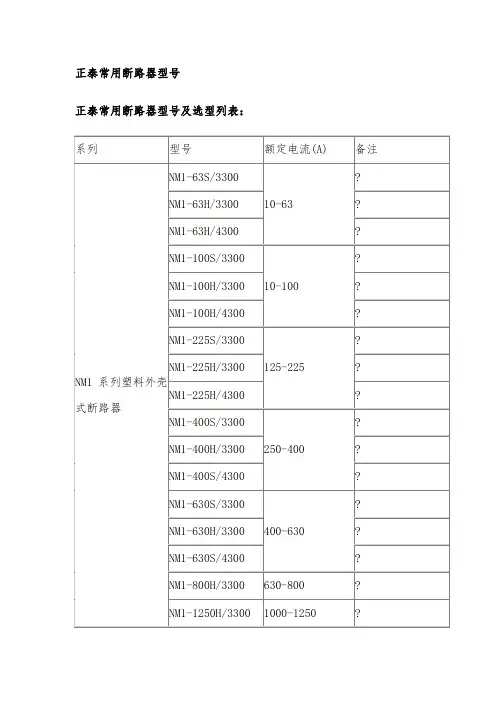

正泰电器常用断路器型号
![正泰电器常用断路器型号](https://img.taocdn.com/s3/m/00ff8bbc3968011ca2009158.png)
DW15-1600A
1600
DW15-2500A
1600、2000、2500
DW15-4000A
2500、3000、4000
DW16系列万能式断路器
DW16-630A
200、250、315、400、630
杠杆电磁式
DW16-1000A
1000
电动电磁式
DW16-1600A
1600
DZ158-100 1P
63-100
?
DZ158-100 2P
?
DZ158-100 3P
?
DZ158-100 4P
?
NB1系列塑料外壳式断路器
NB1-63 1P
1-63
?
NB1-63 2P
?
NB1-63 3P
?
NB1-63 4P
?
DZ253系列塑料外壳式断路器
DZ253-125N/3300
10-125
?
DZ20LE-630/3N300
400-630
?
DZ20LE系列漏电断路器
DZ267LE-32
6-32
?
DZ47LE系列漏电断路器
DZ47LE-32 1PN
6-32
?
DZ47LE-32 2P
?
DZ47LE-32 3P
?
DZ47LE-32 3PN
?
DZ47LE-32 4P
?
DZ47LE-63 1PN
?
DZ158LE-100 4P
?
NB1LE系列漏电断路器
NB1L-63 1PN
50、63
?
NB1L-63 2P
?
NB1L-63 3P
DZ47LE系列剩余电流动作断路器使用说明
![DZ47LE系列剩余电流动作断路器使用说明](https://img.taocdn.com/s3/m/b3296b5afe00bed5b9f3f90f76c66137ef064f63.png)
DZ47LE系列剩余电流动作断路器使用说明DZ47LE系列剩余电流动作断路器是一种用来保护电路和人身安全的电器设备。
它能够识别出电路中的漏电情况,并在发生漏电时迅速切断电路,以防止电击和火灾等事故的发生。
本文将详细介绍DZ47LE系列剩余电流动作断路器的使用方法和注意事项。
一、安装前的准备1.在安装前,请务必仔细阅读DZ47LE系列剩余电流动作断路器的使用说明书,并确保理解其中的内容。
2.在选择安装位置时,应避免阳光直射和潮湿的环境,以防止电器设备的受损和使用寿命的缩短。
3.在进行安装前,请确认断路器所承受的电流和电压是否与所需的电气设备相匹配。
二、安装步骤1.先切断断路器输入电源,以避免安装过程中的电击风险。
然后使用螺丝刀将断路器安装在固定板上,并确保安装牢固。
2.连接输入和输出电源线。
首先将输入电源线连接到断路器的输入端,然后将输出电源线连接到断路器的输出端。
在连接电源线时,应确保正确连接,并且螺丝紧固。
3.针对剩余电流检测功能,将漏电保护器的CT连接到断路器的CT插座上,并确保连接牢固。
4.最后将漏电保护器的测试按钮连接到断路器的测试按钮上,以便日常测试和检查断路器的工作情况。
三、使用注意事项1.在正常使用中,应定期测试和检查断路器的工作状态。
具体操作如下:a.按下断路器上的测试按钮,以模拟漏电情况。
如果断路器正常工作,它应该在短时间内自动切断电路。
b.定期测试漏电保护器的CT和测试按钮,确保其正常工作。
如果发现任何故障,请及时更换或修理。
2.当断路器发生跳闸时,应首先检查电路中的电器设备是否出现漏电现象。
如果发现漏电,请修复或更换设备,并在确认问题解决后重新开启断路器。
3.在使用过程中,应避免超过断路器的额定电流和额定电压,以免引发设备过载和断路器的损坏。
4.在进行维修和更换时,请务必切断电源,并遵循操作规程。
5.如需长时间停用断路器,请切断电源,并在正常使用前进行测试和检查。
四、故障排除1.断路器无法切断电路:可能是断路器内部故障,建议更换新的断路器。
低压断路器型号
![低压断路器型号](https://img.taocdn.com/s3/m/9431b1e90975f46527d3e1af.png)
低压断路器旧称低压自动开关或空气开关。
它既能带负电荷通断电路,又能在短路、过负荷和低电压(或失压)时自动跳闸,其功能与高压断路器类似当线路上出现短路故障时,其过流脱扣器动作,使开关跳闸;如出现过负荷,其串联在一次线路的加热电阻丝加热,使双金属片弯曲,也使开关跳闸;当线路电压严重下降或电压消失时,其失压脱扣器动作,同样使开关跳闸;如果按下按钮脱扣按钮,使分励脱扣器通电或使失压脱扣器失压,则可使开关远距离跳闸。
低压断路器按灭弧介质分类,有空气断路器和真空断路器等;按用途分类,有配电用断路器、电动机保护用断路器、照明用断路器和漏电保护断路器等。
配电用低压断路器按保护性能分,有非选择型和选择型两类。
非选择型断路器,一般为瞬时动作,只作短路保护用;也有的为长延时动作,只作过负荷保护用。
选择型断路器,有两段保护、三段保护和智能化保护。
两段保护为瞬时或短延时与长延时两段。
三段保护为瞬时、短延时与长延时特性三段。
其中瞬时和短延时特性适于短路保护,而长延时特性适于过负荷保护。
而智能化保护,其脱扣器由微机控制,保护功能更多,选择性更好,这种断路器称为智能型断路器。
DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a的电路中。
保护电动机用断路器用来保护电动机的过载和短路,配电用断路器在配电网络中用来分配电能和作线路及电源设备的过载和短路保护之用,亦可分别作为电动机不频繁起动及线路的不频繁转换之用。
DZ10系列塑壳断路器适用于交流50hz、380v或直流220v及以下的配电线路中用来分配电能和保线路及电源设备的过载、欠电压和短路,以及在正常工作条件下不频繁分断和接通线路之用。
DZ12系列塑料外壳式断路器,体积小巧,结构新颖、性能优良可靠。
主要装在照明配电箱中,用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50hz单相230v,三舷00v及以下的照明线路中,作为线路的过载,短路保护以及在正常情况下作为线路的不频繁转换之用。
浙江正泰电器剩余电流动作断路器说明书
![浙江正泰电器剩余电流动作断路器说明书](https://img.taocdn.com/s3/m/4fe357b8c9d376eeaeaad1f34693daef5ff7134a.png)
报告编号:00901-A2018CCC0307-2948341 国家强制性产品认证NXMHLE-160S、NXMHLE-160FNXMHLE-160H检测机构:上海电器设备检测所有限公司主检:日期:2019.01.23(检测机构名称、盖章)审核:日期:2019.01.232019年01月23日签发:日期:2019.01.23备注:变更后见附页二201601030785628500901- A2018CCC0307-2822761上海电器设备检测所附页一:NXMLE-160S、NXMLE-160F、NXMLE-160H、NXMPLE-160S、NXMPLE-160F、NXMPLE-160H、NXMHLE-160S、NXMHLE-160F、NXMHLE-160H;Uimp:8kV; Ui: 800V;Ue:AC220V/AC230V/AC240V; AC380V/AC400V/AC415V(2P,1P+N不适用);In: 16A,20A,25A,30A,32A,40A,50A,60A,63A,65A,70A,75A,80A,90A,100A,110A,125A,140A,150A,160A;过电流脱扣器类型:热磁式,电磁式;额定运行短路分断能力(Ics):S型:AC220V/AC230V/AC240V:30kA; AC380V/AC400V/AC415V:18kA;F型:AC220V/AC230V/AC240V:50kA; AC380V/AC400V/AC415V:25kA;H型:AC220V/AC230V/AC240V:50kA; AC380V/AC400V/AC415V:25kA;额定极限短路分断能力(Icu):S型:AC220V/AC230V/AC240V:50kA; AC380V/AC400V/AC415V:35kA;F型:AC220V/AC230V/AC240V:50kA; AC380V/AC400V/AC415V:25kA;H型:AC220V/AC230V/AC240V:75kA; AC380V/AC400V/AC415V:50kA;额定剩余动作电流(I△ n) :三档可调/单档/非延时型:(30/50/100/200/300/400/500/600/800/1000)mA;三档可调/单档/延时型:(50/100/200/300/400/500/600/800/1000)mA;额定剩余动作类型: AC型,A型;漏电脱扣器的类型: 电子式;剩余接通和分断能力(I△ m) :S型: AC220V/AC230V/AC240V:12.5kA; AC380V/AC400V/AC415V:9kA;F型:AC220V/AC230V/AC240V:12.5kA; AC380V/AC400V/AC415V:7kA;H型:AC220V/AC230V/AC240V:19kA; AC380V/AC400V/AC415V:12.5kA;适用范围频率: 50Hz/60Hz;使用类别:A;脱扣级别(带电动机保护的断路器): 20;极数: 2P(仅S型),1P+N(1个保护极,N极常通)(仅S型),3P,3P+N(3个保护极,N极常通),4P(3个保护极,N极可开闭) ,4P;其中1P+N、3P+N不适用于隔离;配用的辅助触头:型号:AX-M;常开常闭的情况和数量:1NO1NC;Ith: 3A;AC-15: Ue: AC380V/AC400V/AC415V, Ie: 0.26A;DC-13: Ue: DC110V, DC220V/DC250V, Ie: 0.14A;符合附录N的电子附件:欠压脱扣器:型号:UVT-M2;Us:AC220V/AC230V/AC240V,AC380V/AC400V/AC415V;电动操作机构:型号:MD-M2;Us: AC220V/AC230V/AC240V,DC110V, DC220V/DC250V,AC380V/AC400V/AC415V。
正泰_DZ47LE系列
![正泰_DZ47LE系列](https://img.taocdn.com/s3/m/cb2bb32f3169a4517723a37c.png)
注意 I 、 持式 电动工 具 、移 动 电器 、 家用 电器 、 手 插 座 、建 筑 工 地 用 电器 等 Ι 仗 先 选 用 额 定 剩 余 动 作 电流 为0 0 3 A 或 的 剩 余 电流 动 以下 作 断路器 : 2、 安装 前 应 检 查 铭 牌 、标 志 的 基 本 技 术 数 据 是 否 符 合 要 求( 选 的 电流 大 小 要 与 实 际 用 使 用 相 匹 配) ; 人 操 作 几 次 动 作 应 灵 活 , 工 确 认 完 好无 损 ,才能迸 行安装 ;安装 时 , 应 选 用 能承 受 相 应 载 流 量 的 导 线 , 参考 值 见 附表1 ; 3 、 格 按 附 图1 接 图配 线 安 装 ; 严 线 4、 行检查 : 运 1 ) 核 接 线 是 否 正 确 , 特别 是 捡 查 断 路 对 器 的 输 入 端 应 接 电源 , 输 出端 接 负 载 , 对 输 入 端 断 相 、 断 N 少 线 、接 错 线 , 本断 路 接 器 不 能 起 到 漏 电保 护 作 用 。 2 ) 确 各 端 子 的 螺 钉 已玉 紧 导 线( 拧 导 认 紧 线 螺 钉 的扭 矩 应 不 小 于1 5 N m ) ; 一定 5 、 装 后 的剩 余 电流 动 作 断 路 器 运 行 安 时 期( 一 为 一 个 月) 后 需要 在 闭 合 通 电状 般 , 态 下 按 试 验 按 钮 - 次, 以 检 查 断 路 器 剩 余 电流 保 护 动 作 是 否 正 常 ; 6 、 余 电流 动 作 断 路 器 在 运 输 、 保 管 和 使 剩 用 中 , 均不 得 受 雨 雪 侵 袭 。
In>25A 【 0 次 h 。 2 / -6
I/1n C型
1/ln D型
图1 脱扣特姓曲线
金圣电器_正泰2014最新__价格表
![金圣电器_正泰2014最新__价格表](https://img.taocdn.com/s3/m/900e3e3810661ed9ad51f32a.png)
CHINT 0539-******* 山东临沂金圣电器商行 断路器类产品 第1页
CHINT 0539-******* 山东临沂金圣电器商行 断路器、双电源类产品 第2页
CHINT 0539-******* 山东临沂金圣电器商行 仪表类产品 第5页
CHINT 0539-******* 山东临沂金圣电器商行 继电器类产品 第6页
CHINT 0539-******* 山东临沂金圣电器商行 倒顺、组合、转换、电容器类产品 第7页
CHINT 0539-******* 山东临沂金圣电器商行 行程开关类产品 第8页
CHINT 0539-******* 山东临沂金圣电器商行 按钮、指示灯类产品 第9页
CHINT 0539-******* 山东临沂金圣电器商行 刀开关类产品 第10页
CHINT 0539-******* 山东临沂金圣电器商行熔断器、起动器、调速器、端子排类产品 第11页
CHINT 0539-******* 山东临沂金圣电器商行 互感器、变压器类产品 第12页
CHINT 0539-******* 互感器、变压器、电磁铁、调压器、稳压器类产品 第13页
CHINT 0539-******* 山东临沂金圣电器商行 稳压器、鉴相保护器类产品 第14页。
DZ47断路器介绍
![DZ47断路器介绍](https://img.taocdn.com/s3/m/34c6784cbfd5b9f3f90f76c66137ee06eef94e79.png)
DZ47断路器介绍
DZ47断路器是一种小型断路器,通常用于低压电路中,能够有效地
保护电器设备和电路系统,防止因过载、短路或漏电等故障导致火灾和人
身安全事故的发生。
DZ47断路器具有灵敏的过载和短路保护功能,能够
及时切断电路,保护电器设备和线路不受损坏。
DZ47断路器主要由断路器本体和动作脱扣装置组成,断路器本体通
常由热塑性材料制成,具有良好的绝缘性能和耐高温性能,能够有效地防
止漏电和发热现象。
动作脱扣装置由电磁触发器和触发机构组成,能够根
据电路的过载和短路情况来自动切断电路。
DZ47断路器的额定电流范围通常为1A至63A,额定电压范围为230V
至415V,能够满足各种不同规格的电路需求。
断路器的动作特性分为B
型、C型和D型,分别适用于不同的应用场合。
当电路中出现过载或短路
故障时,断路器会迅速切断电路,起到保护作用,避免故障扩大和损坏电
器设备。
DZ47断路器的安装和使用非常简单,通常安装在电路的起始位置,
作为整个电路的保护装置。
在日常使用中,只需要定期检查断路器的工作
状态和触发器的灵敏度,确保断路器能够及时动作。
同时,在安装断路器
时需要根据电路的负载情况选择合适的额定电流和型号,确保电路能够正
常工作。
总的来说,DZ47断路器是一种简单实用、性能稳定的保护装置,能
够有效地保护电器设备和电路系统,避免因过载、短路或漏电等故障而引
发的火灾和人身安全事故。
在现代电气系统中,DZ47断路器被广泛应用,成为保障电路安全可靠运行的重要设备之一。
正泰最新价格查询(新)201318
![正泰最新价格查询(新)201318](https://img.taocdn.com/s3/m/dd73a90e2f60ddccda38a055.png)
产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数DZ47-60 1-6A 单极 #C 9.92120DZ47LE-32 1P+N ≤6A 29.6772DZ47-60 10-32A 单极 #C9.10120DZ47LE-32 1P+N 10≤32A 29.6772DZ47-60 40A 单极 #C 10.27120DZ47LE-63 1P+N =40A 40.6572DZ47-60 50-60A 单极 #C 10.67120DZ47LE-63 1P+N 50≤60A 43.9772DZ47-60 1-6A 二极 #C 20.8560DZ47LE-32 2P ≤6A 39.6954DZ47-60 10-32A 二极 #C 19.1460DZ47LE-32 2P 10≤32A 39.6954DZ47-60 40A 二极 #C 21.6360DZ47LE-63 2P =40A 52.1854DZ47-60 50-60A 二极 #C 22.4560DZ47LE-63 2P 50≤60A55.5954DZ47-60 1-6A 三极 #C 30.7740DZ47LE-32 3P ≤6A60.2936DZ47-60 10-32A 三极 #C 28.1840DZ47LE-32 3P 10≤32A 60.2936DZ47-60 40A 三极 #C 31.8840DZ47LE-63 3P =40A65.9336DZ47-60 50-60A 三极 #C 33.0940DZ47LE-63 3P 50≤60A69.8936DZ47-60 1-6A 四极 #C 41.6930DZ47LE-32 4P ≤6A 70.7327DZ47-60 10-32A 四极 #C 38.2930DZ47LE-32 4P 10≤32A 70.7327DZ47-60 40A 四极 #C 43.3530DZ47LE-63 4P =40A 86.3227DZ47-60 50-60A 四极 #C 45.0030DZ47LE-63 4P 50≤60A 91.0327DZ47-60 1-6A 单极 #D 11.03120DZ47LE-32 3P4L ≤6A 58.4627DZ47-60 10-32A 单极 #D 10.16120DZ47LE-32 3P4L 10≤32A 58.4627DZ47-60 40A 单极 #D 11.48120DZ47LE-63 3P4L =40A 70.3127DZ47-60 50-60A 单极 #D 11.92120DZ47LE-63 3P4L 50≤60A 74.3227DZ47-60 1-6A 二极 #D 22.2860DZ158-125 1P 100A 25.54108DZ47-60 10-32A 二极 #D 20.4260DZ158-125 1P 125A33.34108DZ47-60 40A 二极 #D 23.0960DZ158-125 2P 63A 51.4554DZ47-60 50-60A 二极 #D 23.9660DZ158-125 2P 80A 52.4054DZ47-60 1-6A 三极 #D 33.6740DZ158-125 2P 100A53.3554DZ47-60 10-32A 三极 #D 30.8540DZ158-125 2P 125A 66.6854DZ47-60 40A 三极 #D 34.8840DZ158-125 3P 63A72.3936DZ47-60 50-60A 三极 #D 36.2040DZ158-125 3P 80A 72.8836DZ47-60 1-6A 四极 #D 44.2530DZ158-125 3P 100A 73.3436DZ47-60 10-32A 四极 #D 40.6330DZ158-125 3P 125A100.0136DZ47-60 40A 四极 #D 46.0230DZ158-125 4P 100A 112.4127DZ47-60 50-60A 四极 #D 47.7830DZ158-125 4P 125A133.3627小型断路器DZ47系列剩余电流动作断路器DZ47LE 系列小型断路器DZ158系列产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数。
正泰断路器选型
![正泰断路器选型](https://img.taocdn.com/s3/m/ebe1c5c15ef7ba0d4a733ba5.png)
NM1LE系 列漏电断 路器
DZ158LE 系列漏电 断路器
NB1LE系 列漏电断 路器
NB47LE系 列漏电断 路器
NB1系列漏 电断路器
DZ108系列 漏电断路器
NM1LE-100/3300 16-100 NM1LE-100/3N300 NM1LE-225/3300 100-225 NM1LE-225/3N300 NM1LE-400/3N300 225-400 NM1LE-630/4300 400-630 DZ158LE-100 1PN DZ158LE-100 2P 63-100 DZ158LE-100 3P DZ158LE-100 3PN DZ158LE-100 4P NB1L-63 1PN NB1L-63 2P NB1L-63 3P NB1L-63 3PN NB1L-63 4P 50、63 NB1LE-63 1PN NB1LE-63 2P NB1LE-63 3P NB1LE-63 3PN NB1LE-63 4P NB47LE-63 1P NB47LE-63 2P 6-60 NB47LE-63 3P NB47LE-63 3PN NB47LE-63 4P NL1-63 2P 25、40、63 NL1-63 4P DZ108-20/111 0.63-20 DZ108-32/111 1.6-32 200、400、 DW15-630A 630 630、800、 DW15-1000A 1000 DW15-1600A 1600 1600、2000 DW15-2500A 、2500 2500、3000 DW15-4000A 、4000 200、400、 DW15-630A 630
杠杆电磁式
电磁电动
电动电磁 式
电动(快 速)抽屉 式
DZ47系列 塑料外壳 式断路器
空气开关(小型断路器)结构及工作原理图解
![空气开关(小型断路器)结构及工作原理图解](https://img.taocdn.com/s3/m/93b65c37657d27284b73f242336c1eb91a37330b.png)
空气开关(小型断路器)结构及工作原理图解空气开关结构及原理图解摘要:笔者拆解、研究了一款空气开关后,惊叹其设计奥妙、技术精巧,特将拆解研究过程及研究所得录成此文,分机械、电路两个方面,剖析、图解其结构功能、工作原理,并对设计思想、理论依据作了一定的分析。
文中零件名称是笔者根据自己理解命名的,不专业、不恰当之处,敬请留言指正。
一、空气开关简介1、名称及功能“空气开关”正式名称是“小型断路器”,在电路中起过载(过流)、短路保护作用,即在过载或短路时自动断开电路。
当然也可当作“开关”使用,因灭弧介质为空气,所以称“空气开关”,本文仍称“断路器”。
图1.小型断路器参数2、研究实例本文以正泰公司的DZ47LED-63剩余电流动作断路器(俗称漏电保护器)为例,进行拆解研究。
该产品外形如下图所示,左半由2片小型断路器组合,负责双路过载和短路保护,右半为漏电保护模块。
本文仅图解左侧的1片断路器的结构,相比其他独立型小型断路器,该断路器带有机械连锁功能。
图2.拆解实例,正泰DZ47LED-63 C60剩余电流动作断路器正泰公司网站对DZ47LE-63系列的产品介绍为:DZ47LE系列剩余电流动作断路器适用于交流50Hz,额定电压单极两线、两极230V,三极、三极四线、四极400V,额定电流至60A的线路中,当人身触电或电网泄漏电流超过规定值时,剩余电流动作断路器能在极短的时间内迅速切断故障电源,保护人身及用电设备的安全,亦可作为线路的过载、短路保护之用,及在正常情况下不频繁地通断电器装置和照明线路,尤其适用于工业和商业的照明配电系统。
符合标准:GB/T16917.1、IEC61009-1,获得CCC、EAC等认证。
3、几个重要参数解读1) 额定电流In:定义为断路器连续承载的最大电流(在环境空气温度为30时)。
断路器有1、2、3、4、5、6、10、15、16、20、25、32、40、50、60、63A共16种额定电流值可选择。
正泰系列断路器说明书
![正泰系列断路器说明书](https://img.taocdn.com/s3/m/a336bec751e79b896802269b.png)
断路器的几大功能:A、短路保护:就是火线和零线接触,瞬间电流很大,断路器跳闸。
B、过载保护:就是用电电流超过电器的额定电流,断路器跳闸。
C、漏电保护(电漏电保护装置):就是当漏电电流超过30毫安时,漏电附件自动拉闸,主要是保护人体安全的。
1P断路器与DPN断路器的区别:一、1P就是火线进断路器,零线不进,DPN是火线和零线同时进断路器,切断时火线和零线同时切断,对居民用户来说安全性更高。
二、2P断路器也为双进双出,即火线和零线都进断路器,但2P断路器的宽度比1P和DPN断路器宽一倍。
三、漏电保护器:实际上是指带漏电保护装置的断路器,作用是当漏电电流超过30毫安时,漏电附件自动拉闸,保护人体安全。
断路器(空气开关)的极性和表示方法单极1P: 220V 切断火线双极2P: 220V 火线与零线同时切断双极1P+N:220V 相线+中性线同时切断三级3P: 380V 三相线全部切断四级4P: 380V 三相火线一相零线全部切断。
家庭用电路的配置方法为:1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。
1例:一个2P(2匹)的空调回路配的断路器规格大小为DPN20A,那么他准许通过的最大功率就为4400W(220V*20A)。
而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大,所以配一个20A的断路器(足矣)。
注:断路器的大小并不是配得越大越好,配得过大,反而起不到过栽保护作用,使家用电器受损。
2例:3匹空调应选择多少A的空气开关?(220V电压)750W×3匹=2250W×3倍(冲击电流)=6750W÷220V=30.68A≈32A。
