CAD画建筑施工图图解教程
建筑施工图绘制—建筑立面图绘制(CAD绘图)
01 绘制内容
01 02 03 04 05 06
02 绘制要求
01
02
03
①与建筑平面图相同
①b 主要外轮廓线 ②1.4b 室外地坪线 ③0.5b 建筑设施或构配件 外轮廓线 ④0.25b 尺寸线、标高等
①不标注水平方向尺寸 ②室外地坪、室内地面、 门窗顶、窗台及檐口等 处的标高 ③各层标高同一铅垂线
内容
对门窗洞口、层 高、建筑高度等 长度尺寸标注
命令
① 线性标注 ② 复制 ③ 移动
步骤
① 使用线性标注 标注三道尺寸 线
② 使用移动等命 令调整三道尺 寸线的位置
③ 使用线性标注 标注其它尺寸
绘制范围
二、上机操作练习
8.3.3建筑立面材质标注
一、建筑立面材质标注
内容
对建筑立面所 使用的材质进
一、建筑立面可见线的内容
内容
阳台、墙身、 外墙柱、
02
等装饰性可见线
二、绘制立面可见线步骤
采用多段线或 直线绘制阳台、 装饰线、墙身
等可见线
01
03
将立面轮廓 02
置于当前层
修改线宽
修剪多余 线条
04
三、上机操作练习
小 提示
立面图中的尺寸可与平面 图、剖面图进行校核。
8.2.4绘制建筑立面门窗
03 建筑立面图绘制步骤
01 02 03 04 05 06
例题信息
01 02 03 04 05 06
07
8.3.2建筑立面标高标注
一、建筑立面标高标注
内容
对室外地坪、层 线、女儿墙顶等 位置标高标注
命令
① 定义属性 ② 创建块 ③ 插入块
步骤
NO8建筑施工图的绘制 《AutoCAD建筑制图实用教程》课件
8.1 建筑总平面图的绘制
（5）当绘制新建的成片建筑物和构筑物或较大的公共 建筑和厂房时，往往采用坐标来确定每一个建筑物及其道 路转折点的位置。在地形起伏较大的地区，还应画出地形 等高线。
8.1.3 总平 面图 的绘 制步
骤
8.1 建筑总平面图的绘制
8.1.3 总平 面图 的绘 制步
骤
8.1 建筑总平面图的绘制
下面按照常规的绘制步骤讲解该总平面图的绘制方法： 1.设置绘图环境。 2.创建网格并绘制主要道路。 3.绘制建筑物图块。 4.插入建筑物。 5.插入停车场。 6.补充道路。 7.绘制绿化。 8.添加文字说明。
8.1.3 总平 面图 的绘 制步
骤
8.2 建筑平面图的绘制
1.平面图的形成
建筑平面图是假想用一个水平剖切平面沿房屋的门窗洞 口的位置把房屋切开，移去上部之后画出的水平剖面图，简 称“平面图”，如图8-17所示。沿底层门窗洞口切开后得到 的平面图，称为底层平面图；沿二层门窗洞口切开后得到的 平面图，称为二层平面图；依次可以得到三层、四层的平面 图。当某些楼层的平面相同时，可以只画出其中一个平面图， 称其为标准层平面图。房屋屋顶的水平投影图称为屋顶平面 图。因此，一栋建筑物的所有平面图应包括底层平面图、标 准层平面图、顶层平面图和屋顶平面图。
8.2.1 平 面 图 的 形 成 和 用 途
8.2 建筑平面图的绘制
1.平面图的主要内容
（1）图名、比例。 （2）表示墙、柱，内外门窗的位置及编号， 房间的名称或编号，轴线编号。 （3）标注出室内外的有关尺寸及室内楼、地 面的标高（底层地面为±0.000）。 （4）楼梯的位置及楼梯的上下行方向。 （5）阳台、雨篷、踏步、雨水管、散水、排 水沟、花池等的位置及尺寸。 （6）卫生器具、水池、工作台、橱、柜、隔 断及重要设备的位置。
建筑CAD课件图文-绘制建筑结构施工图平面图
绘制建筑平面图
操作步骤-文字标注、尺寸标注
二、尺寸标注 1.定义标注样式
绘制建筑平面图
操作步骤-文字标注、尺寸标注
绘制建筑平面图
操作步骤-文字标注、尺寸标注
2. 标注尺寸 先用线性标注标注一个尺寸，然后且连续标注标注同一道的其他尺
寸
绘制建筑平面图
操作步骤-文字标注、尺寸标注
三、轴线编号绘制 画一个直径为800的圆，要轴线的端点处画一长为500的直线，输入
返回
作业
绘制建筑平面图
1、绘制如图所示单层厂房平面图。
返回
240（墙厚），对正为无（轴线为墙体的中心线）。
绘制建筑平面图
操作步骤-绘制墙线
二、修剪汇交处的多余墙线 修剪汇交处的多余墙线有两种方法，一种是使用修改选项卡中的多线，另
一种是先分解所有墙线，再用修剪命令修剪多余部分。此处使用第二种方法。
绘制建筑平面图
操作步骤-绘制柱子
一、绘制构造柱 • 绘制240X240的矩形 • 图案填充 • 镜像对称柱子
轴线序号（文字高度500），用复制命令将其他轴线编号复制出来，再 双击编号文字进行修改。
绘制建筑平面图
操作步骤-制作楼梯间
一、绘制左上角处的楼梯 1.将下端轴线向上偏移120 2.阵列踏步线：13行，行间距280 3.绘制楼梯扶手：梯井宽60，扶手厚60
绘制建筑平面图
操作步骤-制作楼梯间
4.加剖断线 5.画上下行方向线 6.修改成一层楼梯
绘制建筑结构施工图
绘制建筑结构施工图
建筑结构施工图绘制的基础知识 任务一 任务一操作步骤 任务二 任务二操作步骤 作业
绘制建筑结构施工图
建筑结构施工绘制的基础知识
结构施工图的内容 ➢ 结构设计说明：以文字叙述为主，主要说明工程概况、设计的依据、
建筑施工图绘制—建筑详图绘制(CAD绘图)
一、绘制内容
。
01
标准层绘制内容
01 02
小 提示
被剖到的结构、构件断面 轮廓线用粗实线表示，抹
灰层用细实线表示。
二、上机操作练习
10.4 图形压缩及相关标注的修改
一、绘制内容
01 图形压缩 02 尺寸修改
01
图形压缩
01 基础部分不画，用折断线断开；
02 窗中间处断开；
小 提示
被剖到的结构、构件断面 轮廓线用粗实线表示，抹
灰层用细实线表示。
二、上机操作练习
10.5 图案填充
一、绘制内容
01
常用建筑材料图例
01
常用建筑材料图例
02
图案填充步骤
01 选择对应的图案进行填充
02 在特性工具栏修改图案比例。
小 提示
钢筋混凝土图案填充 图例：由填充样式 ANST31 和填充样式 AR-CONC 组合而成
03
如果多层房屋中各层构造一样时，可 只画底层、顶层和一个中间层的节点。
小 提示
图形压缩后，务必对 相关尺寸标注进行修
改，以免出错！
二、上机操作练习
10.1 墙身详图的绘制准备
一、学习内容
01 绘制内容 02 绘制要点 03 绘制步骤
01 01 02 03 04 05
绘制内容
02
绘制要点
二、上机操作练习
墙身详图一般用较大的 比例绘出，断面轮廓内
应画材料图例。
03
绘制步骤
标准层构 件
01
03
定位线
02
其他各层 构件
尺寸标注
图案填充
05Βιβλιοθήκη 04图形压缩06

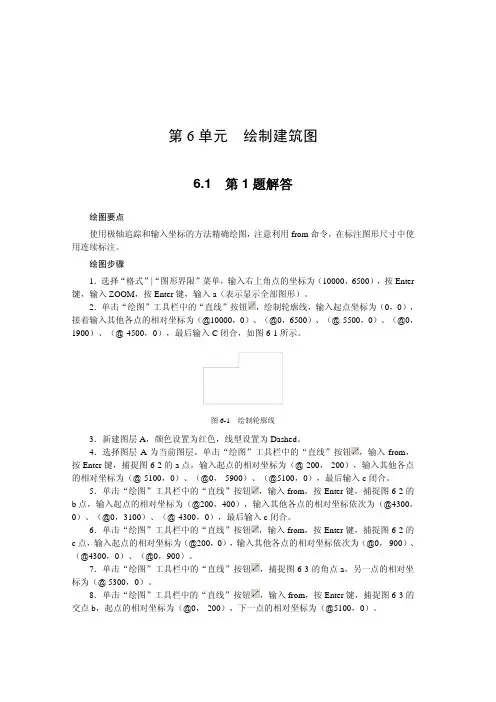

CAD绘制建筑图详细步骤
第6单元绘制建筑图6.1 第1题解答绘图要点使用极轴追踪和输入坐标的方法精确绘图，注意利用from命令，在标注图形尺寸中使用连续标注。
绘图步骤1．选择“格式”|“图形界限”菜单，输入右上角点的坐标为（10000，6500），按Enter 键，输入ZOOM，按Enter键，输入a（表示显示全部图形）。
2．单击“绘图”工具栏中的“直线”按钮，绘制轮廓线，输入起点坐标为（0，0），接着输入其他各点的相对坐标为（@10000，0）、（@0，6500）、（@-5500，0）、（@0，1900）、（@-4500，0），最后输入C闭合，如图6-1所示。
图6-1 绘制轮廓线3．新建图层A，颜色设置为红色，线型设置为Dashed。
4．选择图层A 为当前图层。
单击“绘图”工具栏中的“直线”按钮，输入from，按Enter键，捕捉图6-2的a点，输入起点的相对坐标为（@-200，-200），输入其他各点的相对坐标为（@-5100，0）、（@0，-5900）、（@5100，0），最后输入c闭合。
5．单击“绘图”工具栏中的“直线”按钮，输入from，按Enter键，捕捉图6-2的b点，输入起点的相对坐标为（@200，400），输入其他各点的相对坐标依次为（@4300，0）、（@0，3100）、（@-4300，0），最后输入c闭合。
6．单击“绘图”工具栏中的“直线”按钮，输入from，按Enter键，捕捉图6-2的c点，输入起点的相对坐标为（@200，0），输入其他各点的相对坐标依次为（@0，-900）、（@4300，0）、（@0，900）。
7．单击“绘图”工具栏中的“直线”按钮，捕捉图6-3的角点a，另一点的相对坐标为（@ 5300，0）。
8．单击“绘图”工具栏中的“直线”按钮，输入from，按Enter键，捕捉图6-3的交点b，起点的相对坐标为（@0，-200），下一点的相对坐标为（@5100，0）。
第6单元绘制建筑图4079．单击“绘图”工具栏中的“直线”按钮，输入from，按Enter键，捕捉图6-4所示角点a，输入起点的相对坐标为（@0，1500），接着输入其他各点的相对坐标为（@-1400，0）、（@0，200）、（@1400，0）。
CAD画施工图图解教程
CAD画施工图图解教程在建筑、室内设计、机械制造等众多领域，CAD（计算机辅助设计）软件都是绘制施工图的重要工具。
通过 CAD 绘制的施工图不仅准确、清晰，还能大大提高工作效率。
接下来，我将为您详细介绍 CAD 画施工图的整个过程，并通过图解让您一目了然。
首先，打开 CAD 软件，新建一个绘图文件。
在开始绘图之前，我们需要根据实际需求设置好绘图单位和精度。
一般来说，建筑行业常用的单位是毫米，精度设置为小数点后两位即可。
接下来，我们要设置图层。
图层就像是一张张透明的纸，您可以在不同的图层上绘制不同类型的图形，比如墙体、门窗、家具等，这样便于管理和修改。
点击“图层特性管理器”，新建所需的图层，并为每个图层设置不同的颜色、线型和线宽。
然后，开始绘制轴线。
轴线是确定建筑物或者物体基本布局的重要线条。
选择“直线”工具，按照设计尺寸绘制出纵横交错的轴线。
绘制完成后，使用“偏移”命令，根据墙体的厚度，将轴线向两侧偏移，得到墙体的中心线。
接着绘制墙体。
选择“多线”工具，设置好多线的样式和比例（一般墙体厚度为 240mm 或 370mm），沿着墙体中心线绘制墙体。
对于门窗洞口的位置，使用“打断”命令将墙体打断。
门窗的绘制也是施工图中的重要部分。
在相应的位置，使用“矩形”工具绘制出门窗的轮廓。
对于窗户，还需要绘制窗台和窗棂等细节。
在绘制家具和设备时，可以从 CAD 的图库中插入现成的图形，也可以自己使用各种绘图工具进行绘制。
标注尺寸是必不可少的步骤。
选择“标注”工具，依次标注出轴线间距、墙体长度、门窗尺寸等。
标注的文字大小和样式要统一、清晰，便于阅读。
文字说明也很关键。
在图中需要对一些特殊的设计要求、材料规格等进行文字说明，让施工人员能够准确理解设计意图。
绘制完施工图后，一定要进行仔细的检查。
检查图形是否准确、尺寸标注是否完整、图层设置是否合理等。
在绘图过程中，还有一些技巧和注意事项。
比如，经常保存绘图文件，以防数据丢失；熟练使用快捷键可以大大提高绘图效率；对于复杂的图形，可以先绘制一部分，然后通过“复制”和“镜像”等命令快速完成其他部分。
中望CAD2014建筑制图立体化教程 第10章 建筑施工图
10.2.6 屋顶平面图
• 将标准层平面图保存为屋顶平面图，再形成屋顶轮廓线，以此 为基础创建屋顶平面图。 •【练习10-7】：绘制建筑物屋顶平面图，如图10-26所示。绘图比例 为1︰100，采用A2幅面图框。
图10-26
•1.打开“标准层平面图.dwg”，将其另存为“屋顶平面图.dwg”。 •2.利用【搜屋顶线】命令形成屋顶轮廓线，该线是通过将外墙的外 皮边界偏移300的距离而形成的。把屋顶轮廓线、所需的轴线及图框 等复制出来，如图10-27左图所示。绘制一个与屋顶轮廓线重合的矩 形，选择轮廓线，利用右键快捷菜单的【布尔编辑】命令，使得轮 廓线与矩形合并，结果如图10-27右图所示。此外，也可将屋顶轮廓 线分解，然后经过必要的编辑形成矩形（闭合多段线）。
第10章 建筑施工图
10.1
绘制建筑总平面图
10.2
绘制建筑平面图
10.3
绘制建筑立面图
10.4
绘制建筑剖面图
10.5
绘制不同比例的建筑详图
10.6
习题
10.1 绘制建筑总平面图
– 在设计和建造一幢房屋前，需要一张总平面图说明建筑 物的地点、位置、朝向及周围的环境等，总平面图表示了一 项工程的整体布局。 – 建筑总平面图是一水平投影图（俯视图），绘制时按照 一定的比例在图纸上画出房屋轮廓线及其他设施水平投影的 可见线，以表示建筑物和周围设施在一定范围内的总体布置 情况，其图示的主要内容如下。 – 建筑物的位置和朝向。 – 室外场地、道路布置、绿化配置等的情况。 – 新建建筑物与相邻建筑物、周围环境的关系。
图10-21
10.2.4 地下室平面图
• 绘制地下室平面图的过程与首层平面图类似。将首层平 面图保存为地下室平面图，再修改墙体高度、窗及楼梯尺寸 等，获得地下室平面图。
CAD天正绘制建筑图PPT课件
6、室内外设施
（1）楼梯
多跑楼梯 楼梯其他—多跑楼梯 命令行：DPLT 功能：创建由梯段开始且 以梯段结束、梯段和休息 平台交替布置、各梯段方 向自由的多跑楼梯 。要 点是先在对话框中确定 “基线在左”或“基线在 右”的绘制方向 。
6、室内外设施
多跑楼梯
6、室内外设施
柱子尺寸、偏心转角、材料、形状、交点 插柱、轴线插柱、区域插柱、柱子替换
3、柱
角柱 柱子——角柱 命令行：JZ 功能：在墙角插入开头与墙一致的角柱，
可改各段长度。用PL画出一个异性柱 子，通过柱子—PL转柱可将其转换成 柱子。
柱子的对象编辑
移动柱子 利用夹点移动柱子 修改柱子 选择需修改的柱子，再单击右键，选择
便用户了解哪些墙是外墙，哪一侧是外侧。
5、门窗的绘制
天正除了可插入常用门、窗外，还可插入带形 窗、组合门窗、转角窗等。
⑴ 插入门
门窗—门窗 对话框
点击门图标，选择门的类型
5、门窗的绘制 （2）插入窗
门窗—门窗 对话框
点击窗图标，选择窗的类型
①、自由插入
门窗参数的对话框的左下方的第一 个图标为任意插入，自由插入就是鼠标 点取墙段的位置插入门窗。
6、室内外设施
（1）楼梯
直线梯段 楼梯其他—直线梯段 命令行：ZXTD 功能：在对话框中输入梯段参数绘制直线梯段，用来组合 楼梯。
6、室内外设施
直线梯段
6、室内外设施
（1）楼梯
圆弧梯段 楼梯其他—圆弧梯段 命令行：YHTD 功能：在对话框中输入梯段参数，绘制弧形梯段，用来组 合复杂楼梯。
6、室内外设施
天正8.0是采用面向对象的程序设 计方法设计的专业设计软件，也就是 说它把建筑的墙体、门窗、楼梯、阳 台等作为对象可以进行编辑。
教你使用天正建筑CAD快速绘制建筑施工图详细步骤
教你使用天正建筑CAD快速绘制建筑施工图详细步骤天正绘制建筑施工图的步骤及方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
西府教育-AutoCAD施工图教学
AutoCAD施工图教程教学要点AutoCAD施工图是给工人看的，是施工中所依据的图样，（效果图是给业主看的）施工图包括了建筑物的外部形状、部布置、结构构造、材料作法及设备等。
施工图具有图纸齐全、表达准确、要求具体的特点，是进行工程施工、编制施工图预算和施工组织的重要依据。
本施工图教程，包括施工图的绘制方法、平面图、立面图、大样图、剖面图、施工材料和施工预算等。
一、绘图前的设置：1、设置单位：毫米，精度0，整数。
2、字体样式：一般宋体、仿宋。
高度200、140、120三种。
格式-文字样式-分别新建三种200 TT（高度），字体宋体（去掉大字体），应用。
140TT，同上。
120TT，同上。
3、点样式：选择可见点样式。
4、标注样式：（大、中、小三种样式）新建——a.标注（大）-继续-箭头/建筑标记，引线/直角，箭头大小/60；尺寸线和尺寸界线-颜色灰色（索引颜色8），从尺寸线偏移20，超出标记20，基线间距20，超出尺寸线30，起点偏移量30，文字大小/120，文字位置垂直为上方/水平为居中，调整/尺寸线上方，不带引线，确定。
b.标注（中）-以大标注为基础，新建标注（中），继续-只要将箭头大小改为40，文字大小改为100，其他保持不变则可。
c.标注（小）-以中标注为基础，新建标注（小），继续-超出标记10，基线间距10，尺寸线和尺寸界线颜色/灰色，同上，超出尺寸线20，起点偏移量20，箭头大小改为30，文字大小改为80，其他保持不变则可。
5、将设置好的文件保存为图形样板，方便今后调用，不需重新设置了。
（保存方法：将设置好的文件-另存为-cad图形样板，起一个名字如“施工图样板”，下次新建文件时，可以从cad图形样板中找到）二、绘制建筑结构图（需要注意几个要点）1、剪力墙（即抗震墙，钢筋混凝土结构，不可打洞等破坏性施工，要填充斜线）。
2、绘制横梁（W指宽度，H指高度），用虚线绘制，双击线，加载虚线，d字开头，在特性上改比例为20，并用引线将W=？H=？标注在旁边。
