DT830B数字万用表装配实验报告共20页
DT830B 数字万用表装配实验报告
DT830B 数字万用表装配实验报告一.实验目的1．了解DT-830数字万用表的基本结构和原理。
2．认识并测量元器件，了解元器件标识的意义。
3．对照原理图和印制电路板图，理解电路组装工艺。
4．调试并检测各部分电路功能和质量，提高综合安装测试技能。
二．实验原理1．直流电压测量原理2．交流电压测量原理3．直流电流测量原理4．交流电流测量原理5．电阻测量原理6．电容测量原理三．安装工艺1，印制板安装双面板的A面是焊接面，中间环印制导线是功能，量程转换开关电路，需要小心保护，不得划伤或污染。
安装前必须对照元件清单，仔细清理，测试元器件。
其中，测试过的电阻要分开放，记录电阻值的大小。
2，安装步骤（1）将清单上的所有的元件焊接到印制电路板相应的位置上,电容，二极管，三极管采用立式焊接。
二极管和三极管要注意极性。
（2）安装电位器，三极管插座。
注意安装方向：三极管插座装在A面而且应使定位凸点与外壳对准，在B面焊接。
（3）安装保险座，L，弹簧。
焊接点大，注意预焊和焊接时间。
并注意L的安装高度（太高的话后壳盖不上）。
（4）安装电池线。
电池线由A面三极管旁边孔穿过到B面再插入焊孔，在A面焊接。
红线接“+”，黑线姐“-”。
3，液晶屏的安装（1），面壳平面向下置于桌面，从旋转圆孔两边垫起越5mm。
（2），将液晶屏放入窗口内，白面向上，方向标记在右方；用镊子（不要用手拿）把导电硅胶条放入液晶屏PIN脚处，注意保持导电硅胶条的清洁。
再用EVA胶垫紧靠导电条贴在液晶屏上，固定住导电条。
4，旋钮安装方法。
（1）V型弹簧片装到旋钮上，六个。
弹簧比较小，易变形，用力要轻，要小心。
（2）装完弹簧片把旋钮反面，将两个小弹簧粘上少许凡士林放入旋钮两圆孔，再把小钢珠放在表壳合适的位置。
（3）将装好的弹簧的旋钮按正确方向放入表壳。
5，固定印制板。
（1）将印制板对准位置装入表壳，并用四个螺钉紧固。
（2）装上保险管和电池，转动旋钮，液晶屏应正常显示。
DT830B数字万用表的组装过程
DT830B数字万用表的安装说明1、根据元气件清单板上面的参数和代号，把元气件的代号与主板上的代号一一对应，就知道元气件的安装位置。
电阻器的两个焊接点近的用立式插装，两个焊接点远的用卧式插装。
二极管注意插装方向（其负极与R35连接），三极管按图示插装即可。
三极管的放大倍数测试插孔的插装要与面壳配套。
如下图所示。
2、所有元气件焊接好后如下图所示注意焊接HFE插孔时要与面壳配套，注意方向。
正确后再焊接3、功能选择旋纽上安装弹片。
请看下图所示。
4、功能选择旋纽的孔中放置小弹簧。
请看如下示意图。
弹片放置到塑料上的弹片小弹簧置入功能选择旋纽孔中（用黄蜡油黏住）防静电的弹簧，与后盖配合起作用5、液晶显示屏与导电橡胶的安装。
请看如下示意图。
6、弹珠放入面盖中。
请看如下示意图。
7、功能旋纽放入面盖上。
请看如下示意图。
黄色物体是黄蜡油（自备），防止弹珠滚落导电橡胶与液晶显示屏之间的固定塑料架8、将焊接好的主板放置入面壳中，并用自攻螺钉固定。
请看如下示意图。
9、上好保险管和9V 叠层电池即可测试效果。
请看如下示意图。
自攻螺钉固定 自攻螺钉固定 自攻螺钉固定10、开机测试之一：测量电阻器。
请看如下示意图。
红表棒插孔（测量电阻、交直流电压、直流毫安级电流时）黑表棒插孔11、开机测试之二：测量交流电压220V。
请看如下示意图。
技术支持QQ：562992079武汉荆楚电子工作室2007、5。
dt830b数字万用表实习报告
千里之行，始于足下。
dt830b数字万用表实习报告DT830B数字万用表实习报告》一、引言数字万用表是一种用来测量电压、电流和电阻等电气参数的实用工具，在电子工程领域中具有广泛的应用。
本文将对我在实习期间使用的DT830B数字万用表进行介绍，并总结实习期间所获得的经验和教训。
二、万用表概述DT830B数字万用表是一款简单易用、功能丰富的数字测量仪器。
它可以测量直流电压、交流电压、直流电流、交流电流、电阻等基本电气参数，并具有过载保护、自动关机等功能。
该万用表采用数字显示，操作简单，适用于电子爱好者、学生和初学者使用。
三、实习经验总结1. 了解使用说明书在我开始实习之前，我先仔细阅读了DT830B数字万用表的使用说明书。
了解万用表的功能和使用方法是非常重要的，只有掌握了这些基础知识才能正确使用万用表进行电路测量。
根据说明书的指导，我学会了如何选择合适的测量范围、如何正确接入测量电路、如何读取测量结果等。
2. 熟悉测量电路在实习期间，我接触了各种各样的电路，包括简单的直流电路和复杂的交流电路。
为了正确测量电路中的电压、电流和电阻等参数，我充分了解了电路第1页/共3页锲而不舍，金石可镂。
的工作原理和组成部分。
对于复杂的电路，我逐步进行了分解和分析，先进行局部测量，然后再进行整体测量。
3. 注意安全操作在使用数字万用表测量电路时，安全是非常重要的。
首先，我要确保万用表的输入端和测量电路之间没有电压，以防止电击事故的发生。
其次，我要使用正确的测量范围，以避免测量值超出仪器的测量范围而导致的损坏。
同时，我还要小心插拔测量引线，避免在测量中断电或短路。
4. 细心记录和分析在进行实际测量时，我养成了细心记录测量结果并进行分析的习惯。
这样可以减少误差的发生，并且在后续的计算和判断中起到重要的作用。
我还学会了使用Excel等电子表格软件来进行数据统计和分析，更加方便和高效。
四、实习教训总结1. 仪器保养在使用数字万用表时，我发现有些同学并没有正确保养仪器。
数电课程设计报告 DT-830数字万用表组装
数字电子技术课程设计报告设计课题: DT-830数字万用表组装姓名:学院: 信息工程学院专业:班级:学号:日期指导教师:山东大学威海分校信息工程学院DT-830的焊接与装配摘要：电压表按其工作原理和读数方式分为模拟式电压表和数字式电压表两大类。
与普通的模拟式多用表相比，数字多用表的测量功能较多，它不但能测量直流电压、交流电压、交流电流、直流电流和电阻等参数，而且能测量信号频率、电容器容量及电路的通断等。
本次实验主要是焊接DT-830数字万用表及其组装，学会数字万用表的工作原理。
关键词：数字万用表、工作原理、焊接组装1 工作原理1.1数字万用表的特点数字电压表可缩写为DVM。
较之模拟式多用表，数字多用表除具有一般的所具有的DVM准确度高、数字显示、读数迅速准确、分辨力高、输入阻抗高、能自动调零、自动转换量程、自动转换及显示极性等优点外，还由于采用大规模集成电路，因而体积小，可靠性好，测量功能齐全，操作简便，有些数字多用表可以精确地测量电容、电感量、温度等，大大地扩展了功能；同时数字多用表内部有较完善的保护电路，过载能力强等等。
由于数字多用表具有上述这些优点，使得它获得越来越广泛的应用。
但它也有不足之处，它不能反映被测量的连续变化过程以及变化的趋势，如用来观察电容器的充、放电过程，就不如模拟电压表方便直观，也不适于作电桥调平衡用的零位指示器；同时，其价格也偏高，所以尽管数字多用表具有许多优点，但它不可能完全取代模拟式多用表对于DT-830数字万用表来说，它的主要特点有，（1）技术成熟，主电路采用典型数字集成电路ICL7106,性能稳定可靠；（2）性价比高，由于技术成熟，应用广泛，具有精度高、输入电阻大、读数直观、功能齐全、体积小等优点；（3）结构合理，安装简单，集成电路ICL7106采用COB封装。
1.2 数字多用表的基本原理和模拟直流电压表前端配接检波器即可构成模拟交流电压表一样，在数字直流电压表前端接相应的交流-直流转换器(AC/DC)、电流-电压转换电路（I/V）、电阻-电压转换电路（Ω/V）等，就构成了数字多用表，如图一所示。
数字万用表实训报告

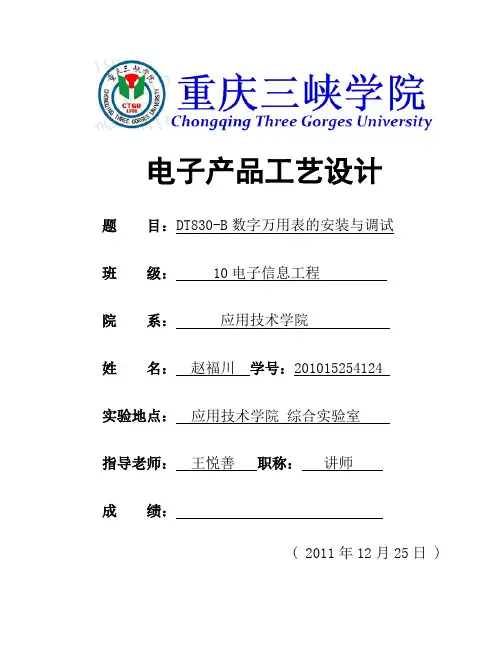

电子产品工艺设计题目：DT830-B数字万用表的安装与调试班级：10电子信息工程院系：应用技术学院姓名：赵福川学号：************实验地点：应用技术学院综合实验室指导老师：王悦善职称：讲师成绩：( 2011年12月25日 )《数字万用表组装实训》目录一、实训目的 (2)二、实训要求 (2)三、实训器材 (2)四、T830B数字万用表的特点和工作原理 (2)五、操作内容与步骤 (2)六、印制电路板元器件的安装与焊接 (4)七、液晶显示器件的安装 (6)八、开关及印制板的安装 (6)九、试机 (8)十、基准电压的调整 (8)十一、心得与体会 (8)《数字万用表组装实训》一、实训目的：实训是通过具有一定功能和应用价值的一个具体产品的设计与制作，或者一个实际项目的开发与应用，使学生受到工程设计、制造工艺、调试检测和撰写技术报告的系统训练，启迪我们的创新思维，培养我们分析问题和解决问题的综合能力。
实验实训环节是非常重要的，他是理论联系实际的主要形式，是实施“教学做合一”教学理念的重要手段，也是激发我们创新意识的有效载体，更是训练、培养学生技术应用能力和实际操作技能的根本途径。
通过实训：·使我们巩固、加深和学习光电子技术的基础理论、基本知识和技能技能。
·使我们能正确地选择和使用常用电工仪表、电子仪器及有关实验设计。
·使我们掌握基本电量及电子元件的测试技术、实验方法和数据的分析处理。
·使我们能应用已学的理论知识设计简单的应用电路，合理选择元器件构成实用的电子小系统。
·使我们受到基本的实验技能、系统的工程实践和撰写技术报告的初步训练。
·培养我们严肃认真、实事求是、独立思考、踏实细致的科学作风，树立创新精神，养成良好的工作习惯。
二、实训要求：·了解数字万用表特点和发展趋势。
·熟悉万用表装配技术的基本工艺过程。
·认识液晶显示器件。
dt830b数字万用表实习报告
dt830b数字万用表实习报告项目一:万用表制作一、实习目的电子技术课程实习是学习电子技术课程(如模拟电子技术和数字电子技术)的重要实践环节，是对理论教学的总结和检验。
通过实习，使我们掌握了电子元器件的辨别和检测方法，较全面地锻炼基本操作技能，掌握电子技术的基本设计和分析方法，为后续微机原理、单片机控制、电子设计自动化以及Altium Designer印制电路设计与制作等课程打下坚实的理论基础。
二、实验内容1、数字万用表简单的工作原理。
2、元件检测方法描述。
3、安装、调试、故障检测及排除的简单过程。
4、学会对简单的电路板焊接以及实际操作动手5、在此过程中的收获和体会三、实验仪器1(DT830B数字万用表散件一套2. 万用表装配说明书、使用说明书3. 电烙铁一个4. 焊锡、松香等5. 实验用标准数字万用表一台6. 待测电阻、电源若干7. 螺丝刀、镊子、剪刀等四、工作原理1，DT830B数字万用表的外观如图1所示。
该仪表的心脏是一片大规模集成电路7106，该芯片(7106)内部包含双积分A/D转换器、显示锁存器、七段译码器和显示驱动器。
本套件中，7106芯片已经固化在印刷电路板上。
表的工作原理框图见图2。
输入仪表的电压或电流信号经过一个开关选择器转换一个0到?199.9mV的直流电压。
例如输入信号100V，就用1000:1的分压器获得直流100.0mV;输入信号是交流100V，则首先整流为直流100V，然后再分压成直流100.0mV。
电流测量则通过选择不同阻值的分流电阻获得。
图3是7106芯片的应用电路简化图。
它的实质是满量程200mV的数字电压表。
输入7106的直流信号被接入一个A/D转换器，转换成数字信号，然后送入译码器转换成驱动LCD的七段码。
A/D转换器的时钟是由外接100P电容和100K电阻与芯片内部电路组成振荡频率约48Hz的振荡器提供的，它经过一个四分之一分频获得计数频率，通过这个频率获得2.5次/秒的测量速率。
DT830B_数字万用表装配说明
实验原理1、ICL7106原理介绍ICL7106是目前广泛应用的一种3½位A/D转换器，能构成3½位液晶显示的数字电压表。
一、ICL7106的工作原理1. ICL7106的性能特点（1）采用＋7V～＋15V单电源供电，可选9V叠层电池，有助于实现仪表的小型化。
低功耗（约16mW），一节9V叠层电池能连续工作200小时或间断使用半年左右。
（2）输入阻抗高（1010Ω）。
内设时钟电路、＋2.8V基准电压源、异或门输出电路，能直接驱动3½位LCD显示器。
（3）属于双积分式A/D转换器，A/D转换准确度达±0.05％，转换速率通常选2次／秒～5次／秒。
具有自动调零、自动判定极性等功能。
通过对芯片的功能检查，可迅速判定其质量好坏。
（4）外围电路简单，仅需配5只电阻、5只电容和LCD显示器，即可构成一块DVM。
其抗干扰能力强，可靠性高。
（5）工作温度范围是0～＋70℃，但受LCD限制，仪表环境温度一般为0～＋40℃，相对湿度不超过80％。
2. ICL7106的引脚功能ICL7106采用DIP－40封装，引脚排列如上图所示。
U+、U－分别接9V电源（E）的正、负极。
COM为模拟信号的公共端，简称模拟地，使用时应与IN－、UREF－端短接。
TEST是测试端，该端经内部500Ω电阻接数字电路的公共端（GND），因二者呈等电位，故亦称做数字地。
该端有两个功能：①作测试指示，将它接U＋时LCD显示全部笔段1888、可检查显示器有无笔段残缺现象；②作为数字地供外部驱动器使用，来构成小数点及标志符的显示电路。
a1～g1、a2～g2、a 3～g3、bc4分别为个位、十位、百位、千位的笔段驱动端，接至LCD的相应笔段电极。
千位b、c段在LCD内部连通。
当计数值N＞1999时显示器溢出，仅千位显示“1”，其余位消隐，以此表示仪表超量程（过载溢出）。
POL为负极性指示的驱动端。
BP为LCD背面公共电极的驱动端，简称“背电极”。
DT—830B数字万用表的组装(2010.3修)
三、万用表的制作流程
分拣元件 焊接
组装 调试
应用
分拣元件环节
成套万用表散件分为：
焊接件- 组装件--
焊接环节
1 按指导书组装程序表和坐位图在线 路板上找到相应位置元器件。 1 2 注意30电解电容、20二极管的 极 性。 3 要保持线路板的清洁。 4 把所有要焊的元器件在线路板上放 好， 检查无误后再焊接。
闽南理工学院
电工电子实验室
DT—830B 数字万用表 的组装
一、实训目的
1
2
3Leabharlann 45、掌握电子元件焊接的基本技能 、掌握识别各类电子元件的方法 、了解电子产品的制作环节和过程 、增强分析、解决问题的能力 、培养团队协作能力精神
二、焊接知识回顾
电子元件焊接操作要领 电子元件的识别和元件管脚的加工 焊点的质量检查和判断方法
组装及调试环节
1. 按照指导书上步骤组装. 2. 润滑油不要上的过多. 3. 注意液晶显示器小数点位置(反向看 有圆弧处放右侧)。 4. V型铜片不要太用力以防变形。 5. 正确装配线路板。
万用表应用
使用万用表注意事项 1. 正确选择挡位和量程 2. 不能带电转换挡位和量程 3. 万用表不使用时要关机
四、考核内容
1.线路板元件加工和焊接质量
2.万用表的调试结果
1
自己动手组装DT830B数字万用表
自己动手组装DT830B数字万用表DT830B是目前市场上最常见、最价廉的数字万用表．可以测量直流电压、直流电流、交流电压、电阻、二极管以及三极管的放大倍数等。
该表使用7106型的A／D转换芯片．配3位半的LCD液晶显示屏．表内使用一只电位器来调整精度．一节9V电池做电源．量程开关兼做电源开关。
该表具有体积小、电路简单、装配调试容易、耐用等特点．特别适合在校学生和电子爱好者学习、组装．在装配完成的同时也就得到了一款实用的测量工具。
图l是该表的外观照片，共有19挡量程。
7106芯片(一般产品都已固化在电路板上)及外围阻容元件组成满量程为200mV的直流电压表。
简化电路图如图2所示。
各个测量挡位均是在此基础上．通过串联分压电阻、并联分流电阻等形式实现各挡位的电压、电流、电阻等的测量。
图3是直流电压测量电路的简化图。
在200mV挡．由7106直接测量，其余各挡均通过串联分压电阻后，再送入7106．最后由LCD显示测量结果。
图4是直流电流测量电路的简化图。
200mA及其以下电流挡位串接有0．2A的保险管，10A挡位使用10A专用表笔插口，且没有接人保险管，测量时应谨慎。
图5是交流电压测量电路简化图。
被测交流电通过j二极管lN4007做半波整流．输出脉动直流电压，经过分压电阻后，由7106的A／D转换器的正向积分过程取出平均电压值，最后由LCD显示测量结果。
本表的装调过程比较简单，先将全部元件焊接在印板上，把挡位开关上的滑动铜片装上，并把挡位开关固定在前盖上．再将印板通过导电橡胶条与液晶屏压接一上好螺丝，装配即完成。
调试时可配合一台标准表和1．5V电池进行。
将本表置于DC 2V(2000mV)挡位，与标准表一起测量1．5V电池的电压，调节校准可调电阻，使本表显示的结果与标准表相同即可。
7106的外围元件现多采用贴片元件，这点与散件产品有区别，但性能是一样的.。
DT-830B数字万用表实验报告
DT-830B数字万用表实验报告一、实验目的通过数字万用表的安装与调试实训，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程，掌握基本的装配技艺，学习整机的装配工艺；培养动手能力及严谨的工作作风。
二、项目要求：学习了解DT803B数字万用表，熟悉它的工作原理。
然后安装并调试数字万用表。
通过对DT803B数字万用表的安装与调试实训，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程、掌握基本的装配技艺、学习整机的装配工艺、培养自身的动手能力以及培养严谨的学习工作作风。
三、工作原理DT803B数字万用表的电路原理图如下图所示，它是3位半数字万用表。
图2 原理图数字万用表的核心是以ICL7106A/D转化器为核心的数字万用表。
A/D转化器将0~2V范围的模拟电压变成三位半的BCD码数字显示出来。
将被测直流电压、交流电压、直流电流及电阻的物理量变成0~2V的直流电压，送到ICL7106的输入端，即可在数字表上进行检测。
为检测大于2V的直流电压，在输入端引入衰减器，将信号变为0~2V，检测显示时再放大同样的倍数。
检测交流电压，首先必须将被测输入信号做衰减，与上述直流电压测量时相同的。
衰减之后的交流电压还要进行精密整流，变成直流电压后才能进入A/D转换器。
检测直流电流，首先必须将被测电流变成0~2V的直流电压即实现衰减与I/V变换。
衰减是有精密电阻构成的具有不同分流系数的分流器完成。
电阻的检测是利用电流源在电阻上产生压降。
因为被测电阻上通过的电流是恒定的，所以在被测电阻上产生的压降与其阻值成正比，然后将得到的电压信号送到A/D转换器进行检测。
三、实验内容1、安装工艺DT803B由机壳熟料件（包括上下盖和旋钮）、印制板部件（包括插口）、液晶屏及表笔等组成，组装成功关键是装配印制板部件。
因为一旦被划伤或有污迹，将对整机的性能产生很大的影响。
整机安装的流程图如下所示：图1 安装流程图2、实验步骤（1）印制板的安装（a）将“DT830B元件清单”上所有元件顺序插焊到印制电路板相应的位置上。
数字万用表实习报告
陕西工业职业技术学院2010～2011学年第二学期表面贴装设备调试与维护项目实训报告课程名称：DT-830B数字万用表安装与调试班级：电信0 9 0 1学号：0 4 0 7 0 9 0 1 22姓名：教学周数： 2 周（16、17周）地点：行知楼504 创新机房指导教师：屈建喜全斐张凯一．电子实习目的 (2)二、电子实习的主要内容 (3)一、DT-830B 数字万用表安装所需元器件清单 (3)二．组件1--DT830B数字万用电表的装配与调试 (4)1.组件概述 (4)2.装配过程 (5)3.调试与指标 (7)三、心得体会 (8)一．电子实习目的电子实习是电子信息工程、计算机科学与技术、通信工程和安全信息等专业的一门专业实践性课程。
通过本课程的学习，使学生了解电子产品的生产工艺流程，熟悉电子工艺的一般知识和掌握最基本的技能，进一步提高学生的动手操作能力，初步树立起电子工程意识, 增强学生的创新意识和知识运用能力，为今后走上实际工作岗位打下坚实的基础。
通过对电子电路的一系列设计和实际操作，实现以下目的：一、了解用电安全及电子装配操作安全；二、熟练掌握焊接工艺并实现电子产品的安装；三、了解电子元器件的基本小知识；四、掌握电子电路图的电子设计流程；五、了解表面安装技术（STM）。
并且通过对电子元器件的简单焊接和电子产品的组装学会初步的焊接工艺。
逐步培养处理电路的正确操作和能力，从而懂得采用合适的工具和材料，选择合理的工艺规范，运用正确的手工操作，制作出符合标准的合格电子产品，从而具备初级的电子技能，在一定的条件下实现指定的电子功能。
另一方面也能和以前所学的知识相互融通，达到对电子知识更好的掌握和实际应用。
电子实习要求:1、注意用电及操作安全，认真阅读用电安全手则和操作安全守则，并在焊接组装中注意相应规范，一定要做到安全用电，安全操作，保证人身和设备的安全。
2、掌握基本的焊接工艺技术，认识焊接所用的材料、工具及其使用方法。
DT830B数字万用表装配实验报告共20页
年级：班组：姓名：学号：DT830B 数字万用表装配实验报告实验日期：实验名称：DT830B 数字万用表装配一：实验目的1、通过DT830B 数字万用表装配实验，进一步加深对数字万用表电路原理的认识，能熟练的测量各种物理量。
2、了解ICL7106的各个引脚和他的数模转换功能。
3、了解液晶显示的原理和使用方法。
4、初步学会通过电路图焊接电路板。
掌握一些简单的电路焊接工艺。
5、了解各种测试仪器的用法并样品进行测试和矫正二：实验器材1、DT830型31/2位数字万用表的各种零配件和相关的材料说明。
见DT830B元件清单（一）和DT830B元件清单（二）。
2、焊接电路板所需的烙铁和锡以及松香。
3、一个标准的数字万用表、螺丝刀、镊子、刀片等。
三：实验原理1、ICL7106原理介绍ICL7106是目前广泛应用的一种3½位A/D转换器，能构成3½位液晶显示的数字电压表。
一、ICL7106的工作原理1. ICL7106的性能特点（1）采用＋7V～＋15V单电源供电，可选9V叠层电池，有助于实现仪表的小型化。
低功耗（约16mW），一节9V叠层电池能连续工作200小时或间断使用半年左右。
（2）输入阻抗高（1010Ω）。
内设时钟电路、＋2.8V基准电压源、异或门输出电路，能直接驱动3½位LCD显示器。
（3）属于双积分式A/D转换器，A/D转换准确度达±0.05％，转换速率通常选2次／秒～5次／秒。
具有自动调零、自动判定极性等功能。
通过对芯片的功能检查，可迅速判定其质量好坏。
（4）外围电路简单，仅需配5只电阻、5只电容和LCD显示器，即可构成一块DVM。
其抗干扰能力强，可靠性高。
（5）工作温度范围是0～＋70℃，但受LCD限制，仪表环境温度一般为0～＋40℃，相对湿度不超过80％。
2. ICL7106的引脚功能ICL7106采用DIP －40封装，引脚排列如上图所示。
U +、U －分别接9V 电源（E ）的正、负极。
dt830b数字万用表设计报告
DT830B万用表设计报告班级：通信101姓名：学号：完成日期：2010年7月8 日1、摘要：DT-830B型数字万用表是利用模拟-数字（A/D）转换原理，将被测模拟量转换为数字量，并用数字显示测量结果的一种电测仪表。
这种表是当前广为流行的一种，和其他数字万用表相比，除功能选择开关结构不同外，其核心部分-A/D 转换器基本相同；数字万用表与普通指针式万用表相比，具有测量精度高，速度快，显示直观，读数准确方便，输入阻抗高等一系列优点。
Abstract：DT-830B Digital Multimeter is the use of analog - digital (A / D) conversion theory, will be tested for analog digital conversion, and figures show the measurement results of an electrical measuring instrument. This table is a widely popular, and compared to other digital multimeter, with the exception of function selector switch structure, the core of the-A / D converter is basically the same; digital multimeter Analog multimeter and general compared with measurement accuracy, high speed, showing an intuitive, easy and accurate readings, a number of advantages of higher input impedance. Key words：Digital multimeters, DT830B type, principle.关键词：数字万用表，DT830B型，原理。
关于万用电表实习报告
关于万用电表实习报告陕西工业职业技术学院XX～XX学年第二学期表面贴装设备调试与维护项目实训报告课程名称：DT-830B数字万用表安装与调试班级：电信 0 9 0 1 学号： 0 4 0 7 0 9 0 1 22 姓名：教学周数： 2 周地点：行知楼 504 创新机房指导教师：屈建喜全斐张凯一．电子实习目的 ................................................ ................................................... (2)二、电子实习的主要内容 ................................................ ................................................... (3)一、DT-830B 数字万用表安装所需元器件清单 ................................................ (3)二．组件1--DT830B数字万用电表的装配与调试 ................................................ (4)1.组件概述 ................................................ ................................................... (4)2.装配过程 ................................................ ................................................... (5)3.调试与指标 ................................................ ................................................... .. (7)三、心得体会 ................................................ ................................................... .. (8)一．电子实习目的电子实习是电子信息工程、计算机科学与技术、通信工程和安全信息等专业的一门专业实践性课程。
电子工艺实习报告--DT830B数字万用表
3、焊接工具及使用
电烙铁分为外热式和内热式两种。一般电子制作用30W左右的外热式电烙铁就可以了。电烙铁主要由烙铁头、烙铁芯、电源线三部分构成，220V电源经过电源线到达烙铁芯上的电阻丝，电阻丝发热经过热传导，烙铁头就会发热。
六 焊接工艺
1、焊接基础知识
焊接机理：1润湿阶段2扩散阶段3焊点形成阶段，通过焊接机理可以将焊接定义为：通过加热、加压或其他方法，是两种或两种以上金属原子依靠原子间内聚力及扩散作用牢固地结合在一起，最后形成一种合金的过程。
焊接的种类分为：1熔焊2钎焊3接触焊三种。
2、焊接材料
焊接材料：在一般的电子产品装配中主要使用锡铅焊料，又称为锡焊，具有熔点低、易于流动、表面张力小、机械强106测试线路和典型应用线路
图2Ｉ－Ｕ－Ｒ测量电路电气原理简图
五 系统硬件设计
1、 电流Ｉ测量转换电气原理图
2、电压Ｕ测量转换电气原理图
3、电阻R测量转换电气原理图
4、DT830B数字万用表总原理图
如图，主电路采用40引脚封装的集成电路ICL7106，配以各部分测量电路，通过拨动旋纽，改变触片接触点，选择不同的测量电路
焊接的步骤：
1选用合适的焊锡（焊接电子元件最好选用低熔点的焊锡丝）；
2 选用助焊剂；
3 电烙铁使用前要上锡；焊盘和元件的引脚用砂纸打磨干净，涂上助焊剂；
4 焊接五步法①一手拿老铁，另一手拿焊丝；②烙铁接触焊盘和元件管脚；③焊锡丝放到焊盘上融化；④拿开焊锡丝；⑤最后拿走烙铁；
5 焊接完成后电烙铁应放在烙铁架上，并用酒精把线路板上残余的助焊剂清洗干净，以防炭化后的助焊剂影响电路正常工作。
DT-830B数字万用表安装与调试
DT-830B数字万用表安装与调试一、实训目的：万用表是最常用的电工仪表之一，通过本次实训，我们进一步了解了课本上的知识，在懂得其基本原理的基础上学会安装、调试、使用，并在此过程之中学会排除一些常用的故障，达到与课本知识融会贯通的目的。
二、实训原理：（1）电路图（2）工作原理数字万用表的核心是以ICL7106A/D转化器为核心的数字万用表。
A/D转化器将0~2V范围的模拟电压变成三位半的BCD码数字显示出来。
将被测直流电压、交流电压、直流电流及电阻的物理量变成0~2V的直流电压，送到ICL7106的输入端，即可在数字表上进行检测。
为检测大于2V的直流电压，在输入端引入衰减器，将信号变为0~2V，检测显示时再放大同样的倍数。
检测直流电流，首先必须将被测电流变成0~2V的直流电压即实现衰减与I/V变换。
衰减是有精密电阻构成的具有不同分流系数的分流器完成。
电阻的检测是利用电流源在电阻上产生压降。
因为被测电阻上通过的电流是恒定的，所以在被测电阻上产生的压降与其阻值成正比，然后将得到的电压信号送到A/D转换器进行检测。
三、实训内容：（1）简易万用表原理：DT830b型31/2位数字万用表总电路主要包括以下个部分：A/D转换器电路；直流电压测量电路；直流电流测量电路；交流电压测量电路；交流电流测量电路；电阻测量电路；测量晶体管Hfe的电路；二极管测试电路；蜂鸣器电路；小数点驱动电路及低电压指示电路等。
①A/D转换器电路如图1（上图）。
ICL7106，振荡电阻，振荡电容，积分电阻，积分电容，基准电容，自动调零电容，高频滤波器，基准电压分压器。
②电阻测量电路如图2为简单的电阻测量示意图，这个电路由电压源，标准电阻（这个电阻为分压电阻，由选择开关转换得到），被测电阻（未知）组成，两个电阻的比值等于各自电压降的比值，因此，通过标准电阻及利用标准电阻上的标准电压，就可确定被测电阻的阻值。
测量结果直接由A/D 转换器得到。
DT830B数字式万用表装配
右第 二位 101 102 103 104 105 106 107 108 109 100 10-1 10-2
右第一位 （误差） F±1% G±2%
D±0.5% C±0.25% B±0.1%
J±5% K±10%
普通电阻标称阻值系列
系列 误差
标称阻值系列/
1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0
（续）
b.电容的耐压：
电容的耐压是一个非常重要
的指标，加在电容两端电压必须
小于额定耐压值，有些电容参数 标注在塑封外壳上。
例如：“1uF50V”代表：容量1uF ，耐压值50V。
c.电容的耐温特性：
电容的耐温特性也是一个非
常重要的指标，电容的使用环境
主要是对温度的要求，特别是电
解电容，一般使用温度是-40℃～
(1)四道色环电阻
(2)五道色环电阻
电 碳阻膜的电种阻类
金属膜电阻
线绕电阻
片状电阻（SMC）( surface-mountcomponents)
压敏、光敏电阻
保险电阻
一般情况下具有普通电阻的功能，一旦电路出现故障，超 出其额定功率时，它会在规定的时间内断开电路，从而达 到保护其他元件的作用。
C
+85℃。
d.电容的极性
⑴ 新的电解电容可以管脚为标 志
：长脚为正极，短脚为负极。
C
⑵ 在外壳封装上有极性标志。
（续）
f.电容的绝缘电阻（损耗角θ） 电容的绝缘电阻表征它的漏电流，绝缘电阻愈大，漏电流
愈小。
品质优良的电容具有较高的绝缘电阻，一般都在兆欧级以 上。
电解电容的绝缘电阻一般较低，漏电流较大。
暑期实训之组装DT830B数字万用表
项目一: 组装DT830B数字万用表1、一: 实训目的2、通过DT830B 数字万用表装配实验, 进一步加深对数字万用表电路原理的认识, 能熟练的测量各种物理量。
3、了解ICL7106的各个引脚和他的数模转换功能。
4、了解液晶显示的原理和使用方法。
5、初步学会通过电路图焊接电路板。
掌握一些简单的电路焊接工艺。
6、了解各种测试仪器的用法并样品进行二、实训内容组装DT830B数字万用表三、学习用万用表检测元器件的好坏: 包括电阻、电容、电感、二极管等。
学会焊接、安装数字万用表。
学会调试万用表, 其中包括检查数字万用表的故障, 以及排除故障的方法。
四、实训要求五、要求整个组装、调试过程独立完成；焊点光滑牢固, 电路板板面整洁。
万用表功能齐全且测量数据准确、可靠；提交实训报告。
六、DT830B数字万用表工作原理DT830B数字万用表的外观如图1所示。
图1产品外观该仪表的心脏是一片大规模集成电路7106, 该芯片（7106）内部包含双积分A/D转换器, 显示锁存器, 七段译码器和显示驱动器。
本套件中, 7106芯片已经固化在印刷电路板上。
表的工作原理框图见图2。
图2数字万用表方框原理图图3是7103芯片的应用电路简化图。
他的实质是满量程220mv的数字电压表。
输入7106的直流信号被接入一个A/D转换器, 转换成数字信号, 然后送入译码器转换成驱动LCD的七段码。
A/D转换器的时钟是由外接100P电容100K 电阻与芯片内部电路组成振荡频率约48KHz的振荡器提供的, 他经过一个四分之一分频获得计数频率, 通过这个频率获得2.5次/秒的测量速率。
四个译码器将数字转换成了七段码的四位数字, 小数点由选择开关设定。
图4是直流电压测量电路简化图。
在220mV档, 由7106直接测量, 其余各档输入电压被分压电阻分压（分压电阻值和为1M）, 每档分压系数为1/10, 分压后的电压必须在-0.199V—+0.199V之间, 否则将过载显示, 过载显示为仅在最高位显示“1”其余位数不显示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
年级：班组：姓名：学号：DT830B 数字万用表装配实验报告实验日期：实验名称：DT830B 数字万用表装配一：实验目的1、通过DT830B 数字万用表装配实验，进一步加深对数字万用表电路原理的认识，能熟练的测量各种物理量。
2、了解ICL7106的各个引脚和他的数模转换功能。
3、了解液晶显示的原理和使用方法。
4、初步学会通过电路图焊接电路板。
掌握一些简单的电路焊接工艺。
5、了解各种测试仪器的用法并样品进行测试和矫正二：实验器材1、DT830型31/2位数字万用表的各种零配件和相关的材料说明。
见DT830B元件清单（一）和DT830B元件清单（二）。
2、焊接电路板所需的烙铁和锡以及松香。
3、一个标准的数字万用表、螺丝刀、镊子、刀片等。
三：实验原理1、ICL7106原理介绍ICL7106是目前广泛应用的一种3½位A/D转换器，能构成3½位液晶显示的数字电压表。
一、ICL7106的工作原理1. ICL7106的性能特点（1）采用＋7V～＋15V单电源供电，可选9V叠层电池，有助于实现仪表的小型化。
低功耗（约16mW），一节9V叠层电池能连续工作200小时或间断使用半年左右。
（2）输入阻抗高（1010Ω）。
内设时钟电路、＋2.8V基准电压源、异或门输出电路，能直接驱动3½位LCD显示器。
（3）属于双积分式A/D转换器，A/D转换准确度达±0.05％，转换速率通常选2次／秒～5次／秒。
具有自动调零、自动判定极性等功能。
通过对芯片的功能检查，可迅速判定其质量好坏。
（4）外围电路简单，仅需配5只电阻、5只电容和LCD显示器，即可构成一块DVM。
其抗干扰能力强，可靠性高。
（5）工作温度范围是0～＋70℃，但受LCD限制，仪表环境温度一般为0～＋40℃，相对湿度不超过80％。
2. ICL7106的引脚功能ICL7106采用DIP －40封装，引脚排列如上图所示。
U +、U －分别接9V 电源（E ）的正、负极。
COM 为模拟信号的公共端，简称模拟地，使用时应与IN －、U REF －端短接。
TEST 是测试端，该端经内部500Ω电阻接数字电路的公共端（GND ），因二者呈等电位，故亦称做数字地。
该端有两个功能：①作测试指示，将它接U ＋时LCD 显示全部笔段1888、可检查显示器有无笔段残缺现象；②作为数字地供外部驱动器使用，来构成小数点及标志符的显示电路。
a 1～g 1、a 2～g 2、a 3～g 3、bc 4分别为个位、十位、百位、千位的笔段驱动端，接至LCD 的相应笔段电极。
千位b 、c 段在LCD 内部连通。
当计数值N ＞1999时显示器溢出，仅千位显示“1”，其余位消隐，以此表示仪表超量程（过载溢出）。
POL 为负极性指示的驱动端。
BP 为LCD 背面公共电极的驱动端，简称“背电极”。
OSC 1～OSC 3为时钟振荡器引出端，外接阻容元件可构成两级反相式阻容振荡器。
U REF ＋、U REF －分别为基准电压的正、负端，利用片内U ＋－COM 之间的＋2.8V 基准电压源进行分压后，可提供所需U REF 值，亦可选外基准。
C REF ＋、C REF －是外接基准电容端。
IN ＋、IN －为模拟电压的正、负输入端。
C AZ 端接自动调零电容。
BUF 是缓冲放大器输出端，接积分电阻R INT 。
INT 为积分器输出端，按积分电容C INT 。
需要说明，ICL7106的数字地（GND ）并未引出，但可将测试端（TEST ）视为数字地，该端电位近似等于电源电压的一半。
3. ICL7106的工作原理ICL7106内部包括模拟电路和数字电路两大部分，二者是互相联系的。
一方面由控制逻辑产生控制信号，按规定时序将多路模拟开关接通或断开，保证A/D 转换正常进行；另一方面模拟电路中的比较器输出信号又控制着数字电路的工作状态和显示结果。
下面介绍各部分的工作原理。
（1）模拟电路模拟电路由双积分式A/D 转换器构成，电路如下图所示。
主要包括2.8V 基准电压源（E 0）、缓冲器（A 1）、积分器（A 2）、比较器（A 3）和模拟开关等组成。
专门用来提高COM端带负载的能力，可谓设计数字多用表的电阻挡、二缓冲器A4极管挡和h FE挡提供便利条件。
这种转换器具有转换准确度高、抗串模干扰能力强、电路简单、成本低等优点，适合做低速模／数转换。
每个转换周期分三个阶段进行：自动调零（AZ）、正向积分（INT）、反向积分（DE），并按照AZ→INT→DE→AZ…的顺序进行循环。
令计数脉冲的周期为T CP，每个测量周期共需4000T CP。
其中，正向积分时间固定不变，T1＝1000T CP。
仪表显示值（11-3-1）将T1＝1000T CP，U REF＝100.0mV代入上式得N＝10U IN或U IN＝0.1N（11-3-2）只要把小数点定在十位上，即可直读结果。
满量程时N＝2000，此时U M＝2U REF＝200mV，仪表显示超量程符号“1”。
若需改装成2V量程的数字电压表，可按表11-3选择元件值。
表11-3200mV与2V量程元件对照名称量程U M基准电压R2 / kΩC4 /μF R4 / kΩ备注欲测量2V以上的直流电压，必须利用精密电阻分压器对U IN进行衰减。
积分电阻应采用金属膜电阻，积分电容宜选绝缘性好、介质吸收系数小的聚苯乙烯电容或聚丙烯电容。
为了提高仪表抗串模干扰的能力，正向积分时间（亦称采样时间）T1应是工频周期的整倍数。
我国采用50Hz交流电网，其周期为20ms，应选T1＝n·20（ms）（11-3-3）式中，n＝1，2，3，…。
例如取n＝2、4、5时，T1＝40ms、80ms、100ms，能有效地抑制50Hz干扰。
这是因为积分过程有取平均的作用，只要干扰电压的平均值为零，就不影响积分器输出。
但n值也不宜过大，以免测量速率太低。
（2）数字电路数字电路如图11-3-3所示。
主要包括8个单元：①时钟振荡器；②分频器；③计数器；④锁存器；⑤译码器；⑥异或门相位驱动器；⑦控制逻辑；⑧LCD显示器。
时钟振荡器由ICL7106内部反相器F1、F2以及外部阻容元件R、C组成。
若取R＝120kΩ，C＝100PF，则f0＝40kHz。
f0经过4分频后得到计数频率f CP＝10kHz，即T CP＝0.1ms。
此时测量周期T＝16000T0＝4000T CP＝0.4s，测量速率为2.5次／秒。
f0还经过800分频，得到50Hz方波电压，接LCD的背电极BP。
LCD须采用交流驱动方式，当笔段电极a～g与背电极BP呈等电位时不显示，当二者存在一定的相位差时，液晶才显示。
因此，可将两个频率与幅度相同而相位相反的方波电压，分别加至某个笔段引出端与BP端之间，利用二者电位差来驱动该笔段显示。
驱动电路采用异或门。
其特点是当两个输入端的状态相异时（一个为高电平，另一个为低电平），输出为高电平；反之输出低电平。
7段LCD 驱动电路如图11-3-4所示。
图中，加在a 、b 、c 笔段上的方波电压与BP 端方波电压的相位相反，存在电位差，使这三段显示。
而d 、e 、f 、g 段消隐，故可显示数字“7”。
显见，只要在异或门输入端加控制信号（即译码器输出的高、低电平），用以改变驱动器输出方波的相位，就能显示所需数字。
4. ICL7106的功能检查功能检查的目的是判断ICL7106的质量好坏，进而区分DVM 或DMM 的故障范围究竟在A/D 转换器还是在外围电路。
以200mV 量程的DVM 为例，功能检查分4步进行，内容如下：①检查零输入时的显示值。
将ICL7106的IN ＋端与IN －端短接，使U IN ＝0V ，仪表应显示“00.0”；②检查比例读数。
将U REF 端与IN ＋端短接，用U REF 来代替U IN ，即U IN ＝U REF ＝100.0mV ，仪表应显示“100.0”，此步骤称为“比例读数”检查，它表示U IN /U REF＝1时仪表的显示值；③检查全显示笔段。
将TEST 端接U ＋端，令内部数字地变成高电平，全部数字电路停止工作。
因每个笔段上部加有直流电压（不是交流方波！），故仪表应显示全部笔段“1888”（此时小数点驱动电路也不工作）。
为避免降低LCD使用寿命，做此步检查的时间应控制在1分钟之内；④检查负号显示及溢出显示。
将IN＋端接U－端，使U IN远低于－200mV。
仪表应显示“－1”。
上述功能检查的电路如图11-3-5所示。
1、电路原理DT830型32/2位数字万用表总电路如图（4）所示。
主要包括10个部分：（1）A/D 转换器电路；（2）直流电压测量电路；（3）直流电流测量电路；（4）交流电压测量电路；（5）交流电流测量电路；（6）电阻测量电路；（7）测量晶体管Hfe的电路；（8）二极管测试电路；（9）蜂鸣器电路；（10）小数点驱动电路及低电压指示电路。
2、DT830型数字万用表原理剖析（1）A/D转换器电路如图（2）。
ICL7106，振荡电阻，振荡电容，积分电阻，积分电容，基准电容，自动调零电容，高频滤波器，基准电压分压器。
（2）直流电压测量电路如图（6）；分压器，限流电阻，消噪电容。
右图为简单的直流电压测量示意图，输入电压被分压电阻分压(分压电阻之和为1MΩ)，每挡分压系数为1/10，分压后的电压必须在-0.199V - +0.199V 之间，否则将过载显示，过载显示为最高位显“1”其余位数不显示。
（3）直流电流测量电路如图（5）；分流器，熔丝管，双向限幅二极管。
右图为简单的直流电流测量示意图，内部的取样电阻将输入电流转换为-0.199V - +0.199V 之间的电压后送入7106 输入端，当设置在10A 挡时，输入电流直接输入10A 输入孔而不通过选择开关。
（4）交流电压测量电路（AC/DC转换器）；线形放大器，整流二极管，保护二极管，隔直电容，偶合电容，输入端过压保护电路，负反馈电阻，频率补偿电容，输出分压电路，平滑滤波器，输入分压器。
右图为简单的交流电压测量示意图，交流电压首先须进行整流并通过一低通滤波器对波形进行整形，然后送入共用的直流电压测量电路，最后将测量出交流电压的有效值(RMS)。
（5）交流电流测量电路；分流器。
（6）电阻测量电路如右图；测试电压供给电路，标准电阻，保护电路。
右图为简单的电阻测量示意图，这个电路由电压源，标准电阻（这个电阻为分压电阻，由选择开关转换得到），被测电阻（未知）组成，两个电阻的比值等于各自电压降的比值，因此，通过标准电阻及利用标准电阻上的标准电压，就可确定被测电阻的阻值。
测量结果直接由A/D 转换器得到。
（7）测量晶体管Hfe的电路；基准偏置电阻，取样电阻，芯片。
HFE 测量图8 为简单的HFE 测量电路，集成电路7106 的内部电路提供2.8V 的稳定电压(V+ 对COM)，当PNP 晶体管插入晶体管座时，基极到发射极的电流流过电阻R10，由R10上的电压产生集电极电流，在R23上得到的电压送入7106并同时显示晶体管的HFE值。
