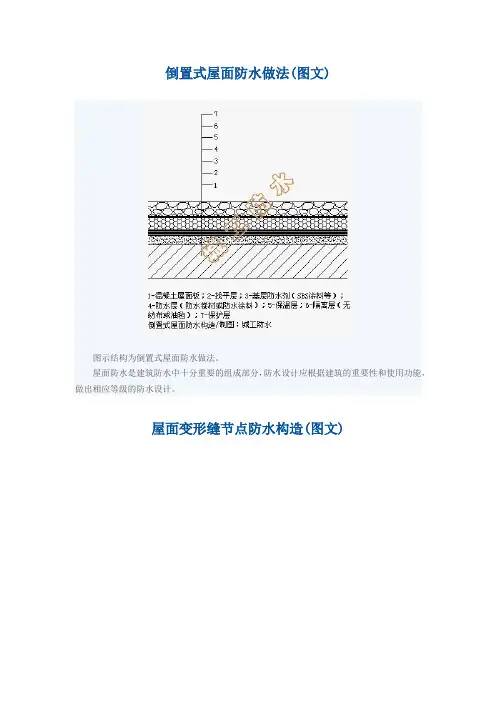

倒置式屋面防水节点图

天沟、檐沟的防水保温构造应符合下列规定：

1天沟、檐沟的防水保温构造应符合图5.3.2的要求；

2天沟、檐沟应增铺防水附加层。附加层与屋面交界处的空铺的宽度不应小于200mm；

3防水卷材应从沟底翻上至沟外沿顶部，收头应用水泥钉固定，并用密封膏封严；

4天沟、檐沟应满铺保温材料

图5.3.2 天沟、檐沟的防水保温构造

1—密封材料；2－防水层；3－防水附加层；4－压条钉压；5－滴水；6－水落口；7－螺栓固定

山墙、女儿墙泛水防水保温构造应符合下列规定:

1山墙、女儿墙泛水防水保温构造应符合图5.3.3-1、5.3.3-2的要求；

2 山墙、女儿墙可采用现浇混凝土或预制混凝土压顶，可采用金属制品或合成高分子卷材封顶；

3铺贴泛水处的卷材应采用满贴法；

4当墙体有压顶时，防水材料泛水可直接地连续铺至墙体压顶下凹槽部位，泛水收头应采用水泥钉配镀锌薄钢板垫片钉压固定和密封膏封严（图5.3.3-1）；

5当墙体无压顶时, 防水材料泛水应连续地铺至墙顶，收口应采用胀管螺栓固定，钉头应采用密封材料封严，墙体顶部应盖金属盖板，并应固定牢固（图5.3.3-2）；

6女儿墙内侧应满铺保温层，泛水卷材面铺设保温材料后应抹水泥砂浆保护或采用涂刷浅色涂料、粘贴铝箔保护层

5.3.3-1 有压顶山墙、女儿墙泛水防水保温构造

1—压顶；2－防水层、防水附加层；3－外墙保温；4－压条钉压；5

－密封材料

图5.3.3-2 无压顶山墙、女儿墙泛水防水保温构造1—防水附加层；2－防水层；3－密封材料；4－螺栓固定；

5－金属盖板；6－屋面、外墙保温分界线；7－压条钉压；

8－外墙保温

屋面变形缝处保温防水构造应符合下列规定:

1屋面变形缝处保温防水构造应符合图5.3.4的规定；

2变形缝的泛水高度不应小于250mm；

3防水层应铺贴覆盖变形缝两侧挡墙的上部；

4变形缝内应填充聚苯乙烯泡沫塑料，上部应填放衬垫材料，并应用卷材封盖；

5变形缝顶部应加扣混凝土或金属盖板，混凝土盖板的接缝应用密封材料嵌填(图5.3.4)

图5.3.4 屋面变形缝处保温防水构造

1－密封材料；2－防水层；3－防水附加层；4－盖板；

5－聚乙烯泡沫塑料棒；6－附加卷材托棒；7－塑料条密封

屋面高低跨变形缝处保温防水构造应符合下列规定:

1屋面高低跨变形缝处保温防水构造应符合图5.3.5的规定；

2变形缝的泛水高度不应小于250mm；

3变形缝部位应设置附加防水层，顶部水平段不宜粘牢；

4变形缝内应填充聚苯乙烯泡沫塑料，并应与墙体粘牢；

5变形缝应采用金属板材覆盖，水平段宜采取泛水处理，接缝应用密封材料嵌填(图5.3.4)

图5.3.5 屋面高低跨变形缝处保温防水构造

1—防水层及防水附加层；2－密封材料；3－铝板泛水；

4－压钉条固定；5－塑料条密封；6－防水附加层

屋面水落口处保温防水构造应符合下列规定:

1屋面水落口处保温防水构造应符合图5.3.6-1、图5.3.6-2的规定；

2排水口距女儿墙（山墙）端部不宜小于0.5米；

3水落口宜采用金属或塑料制品，水落口杯上口的标高应设置在沟底的最低处；

4防水层贴入水落口杯内不应小于50mm，且以水落口为中心直径500mm范围内的坡度不应小于5%，并采用防水涂料或密封涂料封，其厚度不应小于2mm；

5水落口杯与基层接触应留宽20mm、深20mm凹槽，并应嵌填密封材料；

6保温板材距水落口500mm的范围内应逐渐均匀减薄，最薄处厚度不应小于15mm；

7水落口杯与基层接触凹槽内应设置钢板网滤水盘

图5.3.6-1 直排水落口处保温防水构造

1、水落口

2、防水附加层

3、防水层

4、滤水盘

5、密封材料

图5.3.6-2 侧水落口处保温防水构造

1、防水层

2、防水附加层

3、女儿墙

4、C20细石混凝土

5、密封材料

6、出水口箅子

屋面出入口处保温防水构造应符合下列规定:

1屋面出入口处保温防水构造应符合图5.3.7-1、图5.3.7-2的规定；

2屋面水平出入口防水材料应直接连续铺至出人口混凝土踏步下,收头应采用金属压条钉压固定和密封材料封严,屋面踏步与屋面保护层接缝处应采用密封材料封严（图5.3.7-1）；

3屋面垂直出入口防水材料收头，应压在混凝土顶圈下，收头应采用金属压条钉压固定和密封材料封严（图5.3.7-2）

图5.3.7-1 屋面水平出入口处保温防水构造

1－防水层；2－防水附加层；3－密封材料

图5.3.7-2 屋面垂直出入口保温防水构造

图5.3.7-2 屋面垂直出入口保温防水构造

1－结构层；2－找坡层；3－防水层；4－防水附加层；5－保温层；6－保护层；7－密封材料

伸出屋面管道保温防水构造应符合下列规定:

1伸出屋面管道保温防水构造应符合图5.3.8的规定；

2在管道根部外径100mm范围内，找平层应抹出高度不小于30mm的圆台；

3在管道周围与找平或细石混凝土防水层之间，应预

20mm×20mm的凹槽，并应采用密封材料嵌填严密；

4 管道根部四周应增设附加层，宽度和高度均不应小于300mm。

管道上的防水层收头处应用金属箍紧固，并应采用密封材料封

严。

图5.3.8 伸出屋面管道保温防水构造

1－套管；2－伸出屋面管道；3－密封材料；4－金属箍；

5－密封材料
