计算机组成原理存储器原理实验报告

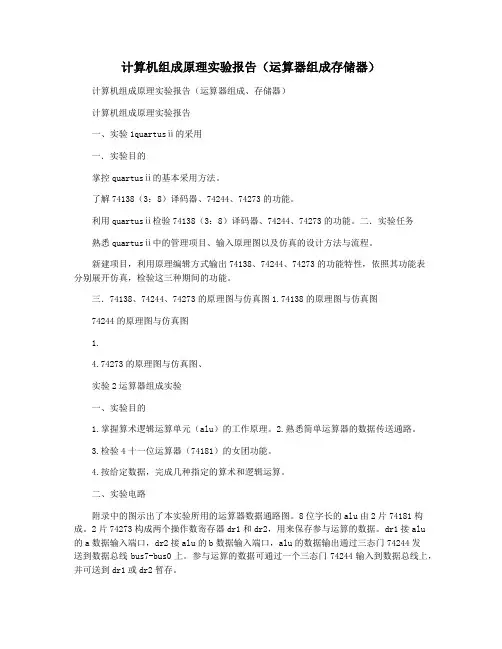

计算机组成原理实验报告(运算器组成存储器)

计算机组成原理实验报告（运算器组成存储器）计算机组成原理实验报告（运算器组成、存储器）计算机组成原理实验报告一、实验1quartusⅱ的采用一．实验目的掌控quartusⅱ的基本采用方法。

了解74138（3：8）译码器、74244、74273的功能。

利用quartusⅱ检验74138（3：8）译码器、74244、74273的功能。

二．实验任务熟悉quartusⅱ中的管理项目、输入原理图以及仿真的设计方法与流程。

新建项目，利用原理编辑方式输出74138、74244、74273的功能特性，依照其功能表分别展开仿真，检验这三种期间的功能。

三．74138、74244、74273的原理图与仿真图1.74138的原理图与仿真图74244的原理图与仿真图1.4.74273的原理图与仿真图、实验2运算器组成实验一、实验目的1.掌握算术逻辑运算单元（alu）的工作原理。

2.熟悉简单运算器的数据传送通路。

3.检验4十一位运算器（74181）的女团功能。

4.按给定数据，完成几种指定的算术和逻辑运算。

二、实验电路附录中的图示出了本实验所用的运算器数据通路图。

8位字长的alu由2片74181构成。

2片74273构成两个操作数寄存器dr1和dr2，用来保存参与运算的数据。

dr1接alu的a数据输入端口，dr2接alu的b数据输入端口，alu的数据输出通过三态门74244发送到数据总线bus7-bus0上。

参与运算的数据可通过一个三态门74244输入到数据总线上，并可送到dr1或dr2暂存。

图中尾巴上拎细短线标记的信号都就是掌控信号。

除了t4就是脉冲信号外，其他均为电位信号。

nc0，nalu-bus，nsw-bus均为低电平有效率。

三、实验任务按右图实验电路，输出原理图，创建.bdf文件。

四.实验原理图及仿真图给dr1取走01010101，给dr2取走10101010，然后利用alu的直通功能，检查dr1、dr2中是否保存了所置的数。

计算机组成原理存储器原理实验报告

计算机硬件实验室实验报告课程名称：
姓名学
号
班级成
绩
设备名称及软件环境Untitled ISIS 7 professional 实验名
称
存储器原理实验日期
一．实验内容
通过总线系统验证存储器的存储功能。

1、掌握静态随机存储器RAM工作特性及数据的读写方法；
2、掌握存储器读/写电路的设计方法。

二．理论分析或算法分析
6264的功能
工作方
式
C S1*C S2W E*O E*D7～D0
未选中未选中读操作写操作1
×
×
1
1
×
×
1
×
×
1
高阻
高阻
输出
输入
6264的工作过程写
写入数据的过程
☑将单元地址送到芯片的地址线A0-A12
☑写入的数据送数据线
☑＃CS1和CS2有效，＃WE有效
☑数据写到指定单元
\
6264的工作过程读：
读入数据的过程
☑将单元的地址送到芯片的地址线A0-A12
☑#CS1和CS2同时有效，#WE＝1 #OE=0
☑选中单元内容从数据线读出
三．实现方法（含实现思路、程序流程图、实验电路图和源程序列表等）
四．实验结果分析（含执行结果验证、输出显示信息、图形、调试过程中所遇的问题及处理方法等）
运行态抓图
五．结论
实现了6264存储器的读写功能
报告提交日期。

计算机组成原理实验报告_存储系统设计实验

实验四存储系统设计实验一、实验目的本实训项目帮助大家理解计算机中重要部件—存储器，要求同学们掌握存储扩展的基本方法，能设计MIPS 寄存器堆、MIPS RAM 存储器。

能够利用所学习的cache 的基本原理设计直接相联、全相联，组相联映射的硬件cache。

二、实验原理、内容与步骤实验原理、实验内容参考：1、汉字字库存储芯片扩展设计实验1)设计原理该实验本质上是8个16K×32b 的ROM 存储系统。

现在需要把其中一个（1 号）16K×32b 的ROM 芯片用4个4K×32b 的芯片来替代，实际上就是存储器的字扩展问题。

a) 需要4 片4个4K×32b 芯片才可以扩展成16K×32b 的芯片。

b) 目标芯片16K个地址，地址线共14 条，备用芯片12 条地址线，高两位（分线器分开）用作片选，可以接到2-4 译码器的输入端。

c) 低12 位地址直接连4K×32b 的ROM 芯片的地址线。

4个芯片的32 位输出直接连到D1，因为同时只有一个芯片工作，因此不会冲突。

芯片内数据如何分配：a) 16K×32b 的ROM 的内部各自存储16K个地址，每个地址里存放4个字节数据。

地址范围都一样：0x0000～0x3FFF。

b) 4个4K×32b 的ROM，地址范围分别是也都一样：0x000～0xFFF，每个共有4K个地址，现在需要把16K×32b 的ROM 中的数据按照顺序每4个为一组分为三组，分别放到4个4K×32b 的ROM 中去。

HZK16_1 .txt 中的1～4096个数据放到0 号4K 的ROM 中，4097～8192 个数据放到 1 号4K 的ROM 中，8193～12288 个数据放到2 号4K 的ROM 中，12289～16384个数据放到3 号4K 的ROM 中。

c) 注意实际给的16K 数据，倒数第二个4K（8193～12288 个数据）中部分是0，最后4K（12289～16384 数据）全都是0。

西安交通大学计算机组成原理实验报告

西安交通大学计算机组成原理实验报告姓名：***班级：物联网**学号：实验一存储器的访问与实现一、实验目的1、理解计算机主存储器的分类及作用；2、掌握ROM、RAM的读写方法。

二、实验原理存储器按存取方式分，可分为随机存储器和顺序存储器。

如果存储器中的任何存储单元的内容都可随机存取，称为随机存储器，计算机中的主存储器都是随机存储器。

如果存储器只能按某种顺序存取，则称为顺序存储器，磁带是顺序存储器，磁盘是半顺序存储器，它们的特点是存储容量大，存取速度慢，一般作为外部存储器使用。

如果按存储器的读写功能分，有些存储器的内容是固定不变的，即只能读出不能写入，这种存储器称为只读存储器（ROM）；既能读出又能写入的存储器，称为随机读写存储器（RAM）。

实际上真正的ROM基本上不用了，用的是光可擦除可编程的ROM（EPROM）和电可擦除可编程的ROM（EEPROM）。

EEPROM用的越来越多，有取代EPROM之势，比如容量很大的闪存（FLASH）现在用的就很广泛，常说的U盘就是用FLASH做的。

按信息的可保存性分，存储器可分为非永久性记忆存储器和永久性记忆存储器。

ROM、EPROM、EEPROM都是永久记忆存储器，它们断电后存储内容可保存。

RAM则是非永久性记忆存储器，断电后存储器中存储的内容丢失。

随机读写存储器类型随机存储器按其元件的类型来分，有双极存储器和MOS存储器两类。

在存取速度和价格两方面，双极存储器比MOS存储器高，故双极存储器主要用于高速的小容量存储体系。

在MOS存储器中，根据存储信息机构的原理不同，又分为静态随机存储器（SRAM）和动态随机存储器（DRAM）。

静态随机存储器采用双稳态触发器来保存信息，只要不断电，信息就不会丢失；动态随机存储器利用记忆电容来保存信息，使用时只有不断地给电容充电才能使信息保持。

静态随机存储器的集成度较低，功耗也较大；动态随机存储器的集成度较高，功耗低。

现在计算机中，内存容量较大，常由动态随机存储器构成。

《计算机组成原理》存储器实验报告

《计算机组成原理》实验报告学院：计算机学院专业：交通工程班级学号：AP0804114学生姓名：黄佳佳实验日期：2010.11.30指导老师：李鹤喜成绩评定：五邑大学信息学院计算机组成原理实验室存储器读写实验一、实验目的：掌握半导体静态随机存储器RAM的特性和使用方法。

掌握地址和数据在计算机总线的传送关系。

了解运算器和存储器如何协同工作。

二、预习要求：预习半导体静态随机存储器6116的功能。

三、实验设备：EL-JY-II8型计算机组成原理实验系统一套，排线若干。

四、电路组成：电路图见图3-1，6116的管脚分配和功能见图3-2。

图3-1 存储器电路图3-2（a）6116管脚分配图3-2（b）6116功能五、实验步骤Ⅰ、单片机键盘操作方式实验注：在进行单片机键盘控制实验时，必须把K4开关置于“OFF ”状态，否则系统处于自锁状态，无法进行实验。

1. 实验连线：实验连线图如图3－4所示。

连线时应按如下方法：对于横排座，应使排线插头上的箭头面向自己插在横排座上；对于竖排座，应使排线插头上的箭头面向左边插在竖排座上。

图3－4 实验三键盘实验接线图2．写数据：拨动清零开关CLR ，使其指示灯显示状态为亮—灭—亮。

在监控指示灯滚动显示【CLASS SELECt 】时按【实验选择】键，显示【ES--_ _ 】输入03或3，按【确认】键，监控指示灯显示为【ES03】，表示准备进入实验三程序，也可按【取消】键来取消上一步操作，重新输入。

再按【确认】键，进入实验三程序，监控指示灯显示为【CtL= - -】，输入1,表示准备对RAM 进行写数据，在输入过程中，可按【取消】键进行输入修改。

按【确认】键，监控指示灯显示【Addr- -】，提示输入2位16进制数地址，输入“00”按【确认】键，监控指示灯显示【dAtA 】，提示输入写入存储器该地址的数据（4位16进制数），输入“3344”按【确认】键，监控指示灯显示【PULSE 】，提示输入单步，按【单步】键，完成对RAM 一条数据的输入，数据总线显示灯（绿色）显示“0011001101000100”，即数据“3344”，地址显示灯显示“0000 0000”，即地址“00”，监控指示灯重新显示【Addr- -】，提示输入第二条数据的2位十六进制的地址。

计算机组成原理实验报告,存储器的原理及应用

初：未知当前：2016-7-3 主笔：Angel 联系方式：QQ ：1219818801 版本：1实验报告课程名称：计算机组成原理实验项目：存储器的原理及应用姓名：刘斌专业：计算机科学与技术班级：计算机14-6班学号：1404010612计算机科学与技术学院实验教学中心2016 年 6 月 20日初：未知当前：2016-7-3 主笔：Angel 联系方式：QQ：1219818801 版本：1实验项目名称：存储器的原理及应用一、实验目的1．了解程序存储器EM 的工作原理及控制方法2．了解存储器读写方法。

二、实验内容利用 COP2000 实验仪上的 K16..K23 开关做为 DBUS 的数据，其它开关做为控制信号，实现程序存储器EM 的读写操作。

三、实验用设备仪器及材料计算机、伟福 COP2000系列计算机组成原理实验系统四、实验原理及接线内存中通常存放指令和数据，当内存存放指令时，将指令送指令总线；当内存存放数据时，将数据送数据总线。

如图所示，它主要由一片RAM 6116 组成，RAM6116是静态2048X8位的RAM，有11 条地址线，在COP2000 模型机中只使用8 条地址线A0-A7 ，而A8-A10接地。

存储器EM通过1片74HC245 与数据总线相连。

存储器EM的地址可由PC或MAR提供。

存储器EM 的数据输出直接接到指令总线IBUS，指令总线IBUS 的数据还可以来自一片74HC245。

当ICOE 为0 时，这片74HC245 输出中断指令B8。

EM原理图初：未知当前：2016-7-3 主笔：Angel 联系方式：QQ：1219818801 版本：12存储器 uM 由三片 6116RAM 构成，共 24 位微指令。

存储器的地址由 uPC 提供, 片选及读信号恒为低, 写信号恒为高. 存储器uM 始终输出uPC 指定地址单元的数据。

连接线表五、实验操作步骤1， 1、控制 k4、k5开关，观察PC\MAR输出地址选择：1、K5、输出地址（PC红色灯亮）2、K5、输出地址（PC红色灯亮）2、K5、没有灯亮2、K5、、PC同时输出地址（MAR、PC红色灯同时亮）2、存储器EM 写、读实验（1）将地址 0写入MAR二进制开关K23-K16 用于DBUS[7:0]的数据输入，置数据00HK3连接MAREN端，当低电平（0）时，MAR写允许按CLOCK键, 将地址 0 写入MAR（2）将数据11H写入地址00H二进制开关K23-K16 用于DBUS[7:0]的数据输入，置数据11HK4连接MAROE，当低电平（0）时，MAR输出地址K2连接EEMEN，当低电平（0）时，存储器与数据总线连接K0连接EMWR，当低电平（0）时，存储器写允许按CLOCK键, 将地址11H写入EM（3）读地址00H 中的数据11HK4连接MAROE，，MAR输出地址K1连接EMRD，当低电平（0）时，存储器读允许学生做：将数据55H写入地址22H，并读出将数据45H写入地址33H，并读出3、将数据打入地址为00的IR 指令寄存器/uPC实验（1）将地址 0写入MAR二进制开关K23-K16 用于DBUS[7:0]的数据输入，置数据00HK3连接MAREN端，当低电平（0）时，MAR写允许按CLOCK键, 将地址 0 写入MAR（2）将数据11H写入地址00H二进制开关K23-K16 用于DBUS[7:0]的数据输入，置数据11HK4连接MAROE，当低电平（0）时，MAR输出地址K2连接EEMEN，当低电平（0）时，存储器与数据总线连接K0连接EMWR，当低电平（0）时，存储器写允许按CLOCK键, 将地址11H写入EM（3）读地址00H 中的数据11HK4连接MAROE，，MAR输出地址K1连接EMRD，当低电平（0）时，存储器读允许(4)写地址00H数据11H入 IR及 uPC学生做：将数据22H、33H打入地址为01H、02H的IR 指令寄存器/uPC实验实验 1：微程序存储器 uM 读出置控制信号为：K0为1uM 输出uM[0]的数据按一次CLOCK脉冲键，CLOCK产生一个上升沿，数据uPC 被加一。

存储器实验报告

实验报告书写指南课程名称：计算机组成原理实验项目名称：静态随机存储器实验实验目的:掌握静态随机存储器RAM工作特性及数据的读写方法。

实验原理实验所用的静态存储器由一片6116（2K×8bit）构成（位于MEM单元），如图2-1-1所示。

6116有三个控制线：CS（片选线）、OE（读线）、WE（写线），其功能如表2-1-1所示，当片选有效（CS=0）时，OE=0时进行读操作，WE=0时进行写操作，本实验将CS常接地。

图2-1-1 SRAM 6116引脚图由于存储器（MEM）最终是要挂接到CPU上，所以其还需要一个读写控制逻辑，使得CPU能控制MEM 的读写，实验中的读写控制逻辑如图2-1-2所示，由于T3的参与，可以保证MEM的写脉宽与T3一致，T3由时序单元的TS3给出（时序单元的介绍见附录2）。

IOM用来选择是对I/O还是对MEM进行读写操作，RD=1时为读，WR=1时为写。

表2-1-1 SRAM 6116功能表CS WE OE功能1 0 0 0×1×1不选择读写写RDT3WR图2-1-2 读写控制逻辑实验原理图如图2-1-3所示，存储器数据线接至数据总线，数据总线上接有8个LED灯显示D7…D0的内容。

地址线接至地址总线，地址总线上接有8个LED灯显示A7…A0的内容，地址由地址锁存器（74LS273，位于PC&AR单元）给出。

数据开关（位于IN单元）经一个三态门（74LS245）连至数据总线，分时给出地址和数据。

地址寄存器为8位，接入6116的地址A7…A0，6116的高三位地址A10…A8接地，所以其实际容量为256字节。

RDWR图2-1-3 存储器实验原理图实验箱中所有单元的时序都连接至时序与操作台单元，CLR都连接至CON单元的CLR按钮。

实验时T3由时序单元给出，其余信号由CON单元的二进制开关模拟给出，其中IOM应为低（即MEM操作），RD、WR 高有效，MR和MW低有效，LDAR高有效。

计算机组成原理实验报告

计算机组成原理实验报告实验⼀静态随机存取存贮器实验⼀.实验⽬的了解静态随机存取存贮器的⼯作原理；掌握读写存贮器的⽅法。

⼆.实验内容实验仪的存贮器MEM单元选⽤⼀⽚静态存贮器6116（2K×8bit）存放程序和数据。

CE：⽚选信号线，低电平有效，实验仪已将该管脚接地。

OE：读信号线，低电平有效。

WE：写信号线，低电平有效。

A0..A10: 地址信号线。

I/O0..I/O7:数据信号线。

SRAM6116存贮器挂在CPU的总线上，CPU通过读写控制逻辑，控制MEM的读写。

实验中的读写控制逻辑如下图：读写控制逻辑M_nI/O⽤来选择对MEM还是I/O读写，M_nI/O = 1，选择存贮器MEM；M_nI/O = 0，选择I/O设备。

nRD = 0为读操作；nWR = 0为写操作。

对MEM、I/O的写脉冲宽度与T2⼀致；读脉冲宽度与T2+T3⼀致，T2、T3由CON单元提供。

存贮器实验原理图存贮器数据信号线与数据总线DBus相连；地址信号线与地址总线ABus相连，6116的⾼三位地址A10..A8接地，所以其实际容量为256字节。

数据总线DBus、地址总线ABus、控制总线CBus与扩展区单元相连，扩展区单元的数码管、发光⼆极管上显⽰对应的数据。

IN单元通过⼀⽚74HC245(三态门)，连接到内部数据总线iDBus上，分时提供地址、数据。

MAR由锁存器（74HC574，锁存写⼊的地址数据）、三态门（74HC245、控制锁存器中的地址数据是否输出到地址总线上）、8个发光⼆极管（显⽰锁存器中的地址数据）组成。

T2、T3由CON单元提供，按⼀次CON单元的uSTEP键，时序单元发出T1信号；按⼀次uSTEP键，时序单元发出T2信号；按⼀次uSTEP键，时序单元发出T3信号；再按⼀次uSTEP键，时序单元⼜发出T1信号，……按⼀次STEP键，相当于按了三次uSTEP键，依次发出T1、T2、T3信号。

其余信号由开关区单元的拨动开关模拟给出，其中M_nI/O应为⾼（即对MEM 读写操作）电平有效，nRD、nWR、wMAR、nMAROE、IN单元的nCS、nRD 都是低电平有效。

计算机组成原理存储器实验报告

计算机组成原理存储器实验报告一、实验目的本实验旨在通过实践了解存储器的基本原理和实现方式，掌握存储器的读写操作。

二、实验原理存储器是计算机中用于存储数据和程序的设备，其按照不同的存取方式可分为随机存储器（RAM）和只读存储器（ROM）。

其中RAM是一种易失性存储器，其存储的数据会随着电源关闭而丢失；而ROM则是一种非易失性存储器，其存储的数据在电源关闭后仍能保持不变。

本实验使用的是一个8位RAM，其具有256个存储单元，每个存储单元可以存储8位数据。

RAM可以进行读写操作，读操作是将存储单元中的数据读取到CPU中，写操作是将CPU中的数据写入到存储单元中。

存储单元的地址是由地址线来控制的，本实验中使用的是8位地址线，因此可以寻址256个存储单元。

三、实验仪器本实验使用的主要仪器有：存储器板、八位开关、八位数码管、八位LED灯、地址选择开关和地址计数器等。

四、实验过程1. 准备工作：将存储器板与开发板进行连接，并将八位开关、八位数码管、八位LED灯、地址选择开关和地址计数器等连接到存储器板上。

2. 设置地址：使用地址选择开关来设置需要读写的存储单元的地址。

3. 写操作：将需要存储的数据通过八位开关输入到CPU中，然后将CPU中的数据通过写信号写入到存储单元中。

4. 读操作：将需要读取的存储单元的地址通过地址选择开关设置好，然后通过读信号将存储单元中的数据读取到CPU中。

5. 显示操作：使用八位数码管或八位LED灯来显示读取到的数据或写入的数据。

6. 重复上述操作，进行多次读写操作，观察存储器的读写效果和数据变化情况。

五、实验结果通过本次实验，我们成功地进行了存储器的读写操作，并观察到了存储器中数据的变化情况。

在实验过程中，我们发现存储器的读写速度非常快，可以满足计算机的高速运算需求。

同时，存储器的容量也非常大，可以存储大量的数据和程序，为计算机提供了强大的计算和存储能力。

六、实验总结本次实验通过实践掌握了存储器的基本原理和实现方式，了解了存储器的读写操作。

计算机组成原理存储器实验报告

计算机组成原理存储器实验报告一、实验目的本次实验的目的是通过实际操作，了解存储器的组成和工作原理，掌握存储器的读写操作。

二、实验原理存储器是计算机中的重要组成部分，用于存储程序和数据。

存储器按照存储介质的不同可以分为内存和外存，按照存储方式的不同可以分为随机存储器（RAM）和只读存储器（ROM）等。

本次实验使用的是随机存储器，随机存储器是一种易失性存储器，数据在断电后会丢失。

随机存储器按照存储单元的位数可以分为8位、16位、32位等，按照存储单元的数量可以分为256×8、512×16、1024×32等。

存储器的读写操作是通过地址总线、数据总线和控制总线来完成的。

地址总线用于传输存储单元的地址，数据总线用于传输数据，控制总线用于传输控制信号。

三、实验器材1. 存储器芯片：AT24C022. 单片机：STC89C523. 电源、示波器、万用表等四、实验步骤1. 连接电路将AT24C02存储器芯片和STC89C52单片机按照电路图连接好，接上电源。

2. 编写程序编写程序，实现对AT24C02存储器的读写操作。

程序中需要设置存储器的地址和数据，以及读写操作的控制信号。

3. 烧录程序将编写好的程序烧录到STC89C52单片机中。

4. 运行程序运行程序，观察存储器的读写操作是否正确。

五、实验结果经过实验，我们成功地实现了对AT24C02存储器的读写操作。

在程序中设置了存储器的地址和数据，通过控制信号实现了读写操作。

在读操作中，我们可以看到存储器中的数据被正确地读出；在写操作中，我们可以看到存储器中的数据被正确地写入。

六、实验总结通过本次实验，我们深入了解了存储器的组成和工作原理，掌握了存储器的读写操作。

同时，我们也学会了如何使用单片机来控制存储器的读写操作。

这对于我们深入学习计算机组成原理和嵌入式系统开发都具有重要的意义。

计算机组成原理的实验报告

计算机组成原理的实验报告一、实验目的本次实验的主要目的是深入理解计算机组成原理中的关键概念和组件，通过实际操作和观察，增强对计算机硬件系统的认识和掌握能力。

具体包括：1、了解计算机内部各部件的工作原理和相互关系。

2、熟悉计算机指令的执行流程和数据的传输方式。

3、掌握计算机存储系统的组织和管理方法。

4、培养分析和解决计算机硬件相关问题的能力。

二、实验设备本次实验使用的设备包括计算机、逻辑分析仪、示波器以及相关的实验软件和工具。

三、实验内容1、运算器实验进行了简单的算术运算和逻辑运算，如加法、减法、与、或等操作。

观察运算结果在寄存器中的存储和变化情况。

2、控制器实验模拟了指令的取指、译码和执行过程。

分析不同指令对计算机状态的影响。

3、存储系统实验研究了内存的读写操作和地址映射方式。

考察了缓存的工作原理和命中率的计算。

4、总线实验观察数据在总线上的传输过程和时序。

分析总线竞争和仲裁的机制。

四、实验步骤1、运算器实验步骤连接实验设备，将运算器模块与计算机主机相连。

打开实验软件，设置运算类型和操作数。

启动运算，通过逻辑分析仪观察运算过程中的信号变化。

记录运算结果，并与预期结果进行比较。

2、控制器实验步骤连接控制器模块到计算机。

输入指令序列，使用示波器监测控制信号的产生和变化。

分析指令执行过程中各个阶段的状态转换。

3、存储系统实验步骤搭建存储系统实验电路。

进行内存读写操作，改变地址和数据，观察存储单元的内容变化。

分析缓存的替换策略和命中率的影响因素。

4、总线实验步骤连接总线模块，配置总线参数。

多个设备同时发送数据，观察总线的仲裁过程。

测量数据传输的时序和带宽。

五、实验结果与分析1、运算器实验结果加法、减法等运算结果准确，符合预期。

逻辑运算的结果也正确无误。

观察到在运算过程中，寄存器的值按照预定的规则进行更新。

分析：运算器的功能正常，能够准确执行各种运算操作，其内部的电路和逻辑设计合理。

2、控制器实验结果指令能够正确取指、译码和执行，控制信号的产生和时序符合指令的要求。

计算机组成原理存储器实验报告

计算机组成原理存储器实验报告
实验名称：计算机组成原理存储器实验
实验目的：通过实验验证存储器的基本原理，掌握存储器的基本操作方法。

实验原理：
计算机系统中的存储器是计算机系统中最基本的组成部分之一，也是最重要的组成部分之一。

存储器主要是用来储存计算机程序和数据的，计算机在执行程序时需要从存储器中读取指令和数据，将结果写回存储器中。

根据存储器的类型，存储器可以分为RAM和ROM两种类型。

RAM（Random Access Memory）是一种随机读写存储器，它能够随机存取任意地址的数据。

RAM又分为静态RAM（SRAM）和动态RAM （DRAM）两种类型。

其中，静态RAM（SRAM）是使用闪存电路实现的，其速度快、性能优异，但成本相对较高；而动态RAM（DRAM）是使用电容储存信息的，价格相对较低，但性能相对较差。

ROM（Read Only Memory）是只读存储器，它不能被随意修改，只能被读取。

ROM主要用来存储程序中需要固化的数据和指令，如BIOS和系统引导程序等。

实验步骤：
1. 打开计算机，将存储器连接到计算机主板上的插槽上。

2. 打开计算机并进入BIOS设置。

3. 在BIOS设置中进行存储器检测。

4. 在操作系统中查看存储器容量。

实验结果：
本次实验中，存储器检测结果显示正常，存储器容量为8GB，符合预期。

实验总结：
本次实验通过了解存储器的基本原理和操作方法，掌握了存储器
的检测和使用方法。

同时也深入了解了计算机系统中存储器的重要性和种类。

对于今后的计算机学习和使用将具有重要的帮助作用。

计算机组成原理实验报告

计算机组成原理实验报告一、实验目的本次计算机组成原理实验的主要目的是深入理解计算机的内部结构和工作原理，通过实际操作和观察，巩固和拓展课堂上学到的理论知识，培养实践动手能力和解决问题的能力。

二、实验设备本次实验所使用的设备包括计算机主机、逻辑分析仪、示波器、面包板、各种芯片（如 74LS 系列、8255 芯片等）、导线若干。

三、实验内容1、算术逻辑运算单元（ALU）实验通过使用芯片搭建一个简单的算术逻辑运算单元，实现加法、减法、与、或等基本运算，并观察运算结果。

2、存储单元实验构建一个存储单元，了解存储器的读写操作和存储原理，包括随机存储器（RAM）和只读存储器（ROM）。

3、控制器实验设计一个简单的控制器，实现指令的译码和执行，理解计算机如何按照指令序列进行工作。

4、总线结构实验研究计算机内部的总线结构，包括数据总线、地址总线和控制总线，了解它们在信息传输中的作用。

四、实验原理1、算术逻辑运算单元算术逻辑运算单元是计算机中进行算术和逻辑运算的核心部件。

它通常由加法器、减法器、逻辑门等组成。

通过对输入的操作数进行相应的运算操作，产生输出结果。

2、存储单元存储器用于存储程序和数据。

随机存储器（RAM）可以随时读写，但其数据在断电后会丢失；只读存储器（ROM）中的数据在制造时就已确定，只能读取不能修改，且断电后数据不会丢失。

3、控制器控制器是计算机的指挥中心，负责从存储器中取出指令，对指令进行译码，并产生控制信号，控制各个部件的操作。

4、总线结构总线是计算机内部各个部件之间传输信息的公共通道。

数据总线用于传输数据，地址总线用于传输地址信息，控制总线用于传输控制信号。

五、实验步骤（1）按照实验电路图，在面包板上正确连接 74LS 系列芯片，如74LS181 等，构建加法器和逻辑运算电路。

（2）通过改变输入信号的值，使用逻辑分析仪观察输出结果，验证运算的正确性。

2、存储单元实验（1）使用芯片搭建随机存储器（RAM）和只读存储器（ROM）电路。

计算机组成原理实验(存储器)

实验一存储器实验
• 实验接线 ⑴ MBUS连BUS2； ⑵ EXJ1连BUS3； ⑶ 跳线器J22的T3连TS3； ⑷ 跳线器J16的SP连H23； ⑸ 跳线器SWB、CE、WE、LDAR拨在左边（手动位置）。
实验一存储器实验
• 实验步骤给存储器的00地址单元中写入数据11 一．写存储器１.写地址：关掉存储器的片选（CE=1），打开地址锁存器门控信号（LDAR=1），打开数据开关三态门（SW-B=0），由开关给出要写入的存储单元地址，T3产生一正向脉冲将地址打入到地址锁存器中。此时总线地址显示灯应显示开关输入的数。 2. 写数据：关掉地址锁存器门控信号（LDAR=0），打开存储器的片选（CE=0），使之处于写状态（WE=1），由开关给出此单元要写入的数据，T3给一正向脉冲将数据写入到当前的地址单元中。此时总线数据显示灯应显示开关输入的数。
15H 0 1 0 1 0 0 1 1 53H
实验一存储器实验
• 对随机存储器的操作有写操作和读操作。 • CPU对存储器进行读/写操作，首先由地址总线给出地址信号，然后要发出读操作或写操作的控制信号，最后在数据总线上进行信息交流。因此，存储器同CPU连接时，要完成地址线的连接、数据线的连接和控制线的连接。
实验一存储器实验
• 存储器实验报告册要求：１．画出实验原理简图（其中八位线即用一根连接线表示即可）。２．要求写清实验步骤（最好用图示意）。３．要求写清实验结果。
•
• •
问题
• 从计算机体系结构的角度来看，计算机是由哪几部分组成的？ • 运算器是由哪些部件组成的？ • CPU是由哪几部分组成的？
解答
• 从计算机体系结构的角度来看，计算机是由运算器、存储器、控制器、输入设备和输出设备组成。 • 运算器是由算术逻辑部件（ALU）和若干通用寄存器组成。 • 运算器和控制器合在一起称为CPU。

《计算机组成原理》存储器读写实验报告

《计算机组成原理》实验报告实验名称: 存储器读写实验班级:学号: 姓名:一、实验目的1、掌握存储器的工作特征2、熟悉静态存储器的操作过程,验证存储器的读取方法二、实验设备1、YY—Z02计算机组成原理实验仪一台。

2、排线若干。

3、PC微机一台。

三、实验原理1、存储器就是计算机的主要部件,用来保存程序与数据。

从工作方式上分类,其可分为易失性与非易失性存储器,易失性存储器中的数据在关电后将不复存在,非易失性存储器中的数据在关电后不会丢失。

易失性存储器又可分为动态存储器与静态存储器,动态存储器保存信息的时间只有2ms,工作时需要不断更新,既不断刷新数据;静态存储器只要不断电,信息就是不会丢失的。

2、静态存储器芯片6116的逻辑功能:3、存储器实验单元电路:存储器实验单元电路控制信号逻辑功能表:4、存储器实验电路:存储器读写实验需三部分电路共同完成:存储器单元、地址寄存器单元与输入、输出单元。

存储器单元以6116芯片为中心构成,地址寄存器单元主要由一片74LS273组成,控制信号B-AR的作用就是把总线上的数据送人地址寄存器,向存储器单元电路提供地址信息,输入、输出单元作用与以前相同。

四、实验结果记录(1)连线准备1、连接输入、输出实验的全部连线。

2、按实验逻辑原理图连接M-W、M-R两根信号低电平有效信号线。

3、连接A7—A0 8根地址线。

4、连接B-AR正脉冲有效信号线。

(2)记录结果(包含采集结果前的动作)地址写入数据读出数据结果说明01H 数据的写入与读取02H 数据的写入与读取03H 数据的写入与读取04H 数据的写入与读取05H 数据的写入与读取25H 不写存储器一个随机地址36H 数据的写入与读取0A0H 写总线悬空时的数据总线悬空时表示的数据就是FFH,即写入的数据就是11111111,所以读出结果为11111111五、实验总结与心得体会(1)通过这次实验我更加详细的了解了存储器的读写时怎么样的一个过程;(2)这个实验讲究一个配合,如果单个人操作极易出现错误,特别就是不了解实验过程与实验原理的情况下。

新版计算机组成原理存储器原理实验报告-新版-精选.pdf

计算机硬件实验室实验报告
课程名称：
姓名
学号
班级
成绩
设备名称及软件环境
Untitled ISIS 7 professional
实验名称一．实验内容
存储器原理
实验日期
2013.5.13
ቤተ መጻሕፍቲ ባይዱ
通过总线系统验证存储器的存储功能。
1、掌握静态随机存储器 RAM 工作特性及数据的读写方法； 2 、掌握存储器读 / 写电路的设计方法。
二．理论分析或算法分析
6264 的功能
工作方式
CS1*
CS2
WE*
OE*
D7～ D0
未选中
1
×
×
×
未选中
×
0
×
×
读操作
0
1
1
0
写操作
0
1
0
1
高阻高阻输出输入
6264 的工作过程写写入数据的过程
将单元地址送到芯片的地址线写入的数据送数据线＃ CS1 和 CS2 有效，＃ WE有效数据写到指定单元
）
运行态抓图
五．结论实现了 6264 存储器的读写功能
报告提交日期
A0-A12
\
6264 的工作过程读：读入数据的过程
将单元的地址送到芯片的地址线 A0-A 12 #CS1 和 CS2 同时有效， #WE＝ 1 #OE=0 选中单元内容从数据线读出
三．实现方法（含实现思路、程序流程图、实验电路图和源程序列表等
）
四．实验结果分析（含执行结果验证、输出显示信息、图形、调试过程中所遇的问题及处理方法等

储存原理实验报告总结(3篇)

第1篇一、实验背景随着计算机技术的飞速发展，存储器作为计算机系统的重要组成部分，其性能直接影响着计算机系统的整体性能。

为了深入了解存储器的原理及其在实际应用中的表现，我们进行了储存原理实验。

二、实验目的1. 理解存储器的基本概念、分类、组成及工作原理；2. 掌握存储器的读写操作过程；3. 了解不同类型存储器的优缺点；4. 分析存储器性能的影响因素。

三、实验内容1. 静态随机存储器（SRAM）实验（1）实验目的：掌握SRAM的读写操作过程，了解其优缺点。

（2）实验内容：通过实验，观察SRAM的读写过程，记录读写时序，分析读写速度。

（3）实验结果：SRAM读写速度快，但价格较高，功耗较大。

2. 动态随机存储器（DRAM）实验（1）实验目的：掌握DRAM的读写操作过程，了解其优缺点。

（2）实验内容：通过实验，观察DRAM的读写过程，记录读写时序，分析读写速度。

（3）实验结果：DRAM读写速度较SRAM慢，但价格低，功耗小。

3. 只读存储器（ROM）实验（1）实验目的：掌握ROM的读写操作过程，了解其优缺点。

（2）实验内容：通过实验，观察ROM的读写过程，记录读写时序，分析读写速度。

（3）实验结果：ROM只能读，不能写，读写速度较慢。

4. 固态硬盘（SSD）实验（1）实验目的：掌握SSD的读写操作过程，了解其优缺点。

（2）实验内容：通过实验，观察SSD的读写过程，记录读写时序，分析读写速度。

（3）实验结果：SSD读写速度快，功耗低，寿命长。

四、实验分析1. 不同类型存储器的读写速度：SRAM > SSD > DRAM > ROM。

其中，SRAM读写速度最快，但价格高、功耗大；ROM读写速度最慢，但成本较低。

2. 存储器性能的影响因素：存储器容量、读写速度、功耗、成本、可靠性等。

在实际应用中，需要根据具体需求选择合适的存储器。

3. 存储器发展趋势：随着计算机技术的不断发展，存储器性能不断提高，功耗不断降低，成本不断降低。

《计算机组成原理》实验报告

四．实验结果与数据处理。
五、分析与讨论(心得)
我从这个实验中得到的教训：要够细心，不要太心急了，不要只想着赶快做完交差！从中所犯的错误：电路连接过程中没有严格的将有颜色的线相对连接，没有注意是否有插对地方甚至插到了不应该插的地方。从中认识到，只要认真对照实验步骤及原理图来做是不难的。
这个实验让我真实地了解到了静态存储器RAM的工作特性及如何读写数据，学到了很多，添加了许多兴趣…
《计算机组成原理》实验告
实验序号：实验项目名称：
x
xx
姓名
xx
专业、班
计算机科学与技术
实验地点
1-418
指导教师
xx
实验时间
2012-10-19
一、实验目的及要求
掌握静态随机存储器RAM工作特性及数据的读写方法。
二、实验设备（环境）及要求
PC机一台，TD-CM3+或TD-CMX实验系统一套。
三、实验内容与步骤
四、实验结果与数据处理
(4)给存储器的 00H 、01H 、02H 、03H 、04H 地址单元中分别写入数据 11H 、12H 、13H 、14H 、15H 。由前面的存储器实验原理图（图2-1-3）可以看出，由于数据和地址由同一个数据开关给出，因此数据和地址要分时写入，先写地址，具体操作步骤为：先关掉存储器的读写（WR=0，RD=0），数据开关输出地址（IOR=0 ），然后打开地址寄存器门控信号（LDAR=1 ），按动ST产生T3脉冲，即将地址打入到 AR中。再写数据，具体操作步骤为：先关掉存储器的读写（WR=0，RD=0）和地址寄存器门控信号（LDAR=0 ），数据开关输出要写入的数据，打开输入三态门（IOR=0 ），然后使存储器处于写状态（WR=1，RD=0，IOM=0），按动 ST产生T3脉冲，即将数据打入到存储器中。写存储器的流程如图2-1-5所示（以向00地址单元写入 11H为例）：

计算机组成原理实验报告

实验1 通用寄存器实验一、实验目的1.熟悉通用寄存器的数据通路。

2.了解通用寄存器的构成和运用。

二、实验要求掌握通用寄存器R3~R0的读写操作。

三、实验原理实验中所用的通用寄存器数据通路如下图所示。

由四片8位字长的74LS574组成R1 R0（CX）、R3 R2（DX）通用寄存器组。

图中X2 X1 X0定义输出选通使能，SI、XP控制位为源选通控制。

RWR为寄存器数据写入使能，DI、OP为目的寄存器写选通。

DRCK信号为寄存器组打入脉冲，上升沿有效。

准双向I/O输入输出端口用于置数操作，经2片74LS245三态门与数据总线相连。

图2-3-3 通用寄存器数据通路四、实验内容1. 实验连线 K23~K0置“1”，灭M23~M0控位显示灯。

然后按下表要求“搭接”部件控制电路。

连线信号孔接入孔作用有效电平 1 DRCK CLOCK单元手动实验状态的时钟来源上升沿打入 2 X2 K10(M10) 源部件译码输入端X2 三八译码八中选一低电平有效3 X1 K9(M9) 源部件译码输入端X14 X0 K8(M8) 源部件译码输入端X05 XP K7(M7)源部件奇偶标志：0=偶寻址，1=奇寻址6 SI K20(M20) 源寄存器地址：0=CX ，1=DX7 RWR K18(M18) 通用寄存器写使能低电平有效8 DI K17(M17) 目标寄存器地址：0=CX ，1=DX9OPK16(M16) 目标部件奇偶标志：0=偶寻址，1=奇寻址2. 寄存器的读写操作 ① 目的通路当RWR=0时，由DI 、OP 编码产生目的寄存器地址，详见下表。

通用寄存器“手动／搭接”目的编码目标使能通用寄存器目的编址功能说明 RW(K18) DI(K17) OP(K16) T0 0 0↑ R0写 0 0 1 ↑ R1写 0 1 0 ↑ R2写 011↑R3写② 通用寄存器的写入通过“I/O 输入输出单元”向R0、R1寄存器分别置数11h 、22h ，操作步骤如下：通过“I/O 输入输出单元”向R2、R3寄存器分别置数33h 、44h ，操作步骤如下：③ 源通路当X2~X0=001时，由SI 、XP 编码产生源寄存器，详见下表。
