齿轮箱高低速原理整理
齿轮箱的工作原理
齿轮箱的工作原理
齿轮箱是一种机械设备，常用于将输入轴的运动转化为输出轴的运动，以便改变或调节旋转速度、方向和力。
它由一系列的齿轮和轴承组成。
工作原理：当输入轴转动时，它会带动一组齿轮进行旋转。
这组齿轮中的每个齿轮都有不同的大小和齿数。
通过选择不同大小和齿数的齿轮来匹配输入轴的转速和输出轴的输出要求。
在齿轮箱中，齿轮之间通过齿轮齿根和齿间的啮合来传递动力。
当输入轴转动时，齿轮之间的啮合会产生一个相应的转矩。
其中，小齿轮转动较快，产生的转矩较小，而大齿轮转动较慢，产生的转矩较大。
通过设计和组合不同大小的齿轮，齿轮箱可以实现不同的功能，如速度减小、速度增加、轴向旋转（转向）以及转动方向改变等。
这是通过改变齿轮轴的排列和齿轮的大小来实现的。
齿轮箱在许多机械设备中广泛应用，如汽车、机床和工业机器人等。
它们能够提供可靠的力和运动传递，从而使这些设备能够正常工作。
齿轮箱的工作原理能够满足不同工作要求，并在机械传动中起到至关重要的作用。

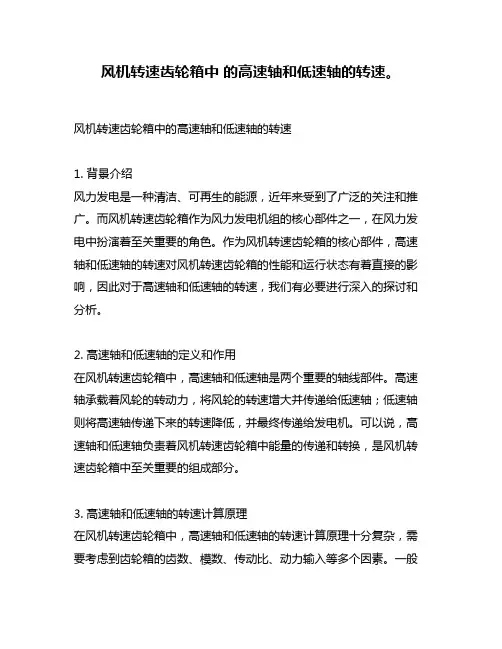

风机转速齿轮箱中 的高速轴和低速轴的转速。
风机转速齿轮箱中的高速轴和低速轴的转速。
风机转速齿轮箱中的高速轴和低速轴的转速1. 背景介绍风力发电是一种清洁、可再生的能源，近年来受到了广泛的关注和推广。
而风机转速齿轮箱作为风力发电机组的核心部件之一，在风力发电中扮演着至关重要的角色。
作为风机转速齿轮箱的核心部件，高速轴和低速轴的转速对风机转速齿轮箱的性能和运行状态有着直接的影响，因此对于高速轴和低速轴的转速，我们有必要进行深入的探讨和分析。
2. 高速轴和低速轴的定义和作用在风机转速齿轮箱中，高速轴和低速轴是两个重要的轴线部件。
高速轴承载着风轮的转动力，将风轮的转速增大并传递给低速轴；低速轴则将高速轴传递下来的转速降低，并最终传递给发电机。
可以说，高速轴和低速轴负责着风机转速齿轮箱中能量的传递和转换，是风机转速齿轮箱中至关重要的组成部分。
3. 高速轴和低速轴的转速计算原理在风机转速齿轮箱中，高速轴和低速轴的转速计算原理十分复杂，需要考虑到齿轮箱的齿数、模数、传动比、动力输入等多个因素。
一般情况下，我们可以使用以下公式来计算高速轴和低速轴的转速：\[ \omega_1 = \frac{\omega_3 * i_1}{i_2 * i_3} \]\[ \omega_2 = \frac{\omega_3}{i_2 * i_3} \]其中，\( \omega_1 \)表示高速轴的转速，\( \omega_2 \)表示低速轴的转速，\( \omega_3 \)表示风轮的转速，\( i_1 \)、\( i_2 \)、\( i_3 \)分别表示齿轮箱中的传动比。
4. 高速轴和低速轴转速的影响因素高速轴和低速轴的转速受到多方面因素的影响，主要包括风力强度、齿轮箱的设计参数、齿轮间的传动比等。
另外，齿轮箱内部的润滑情况、齿轮箱的磨损程度等也会对高速轴和低速轴的转速产生影响。
在实际运行中，需要对这些因素进行综合考虑，以确保高速轴和低速轴的转速处于理想的状态。
5. 个人观点和建议对于风机转速齿轮箱中高速轴和低速轴的转速，我认为在设计和运行中需要更加注重这一问题的细节和精度。
齿轮箱 原理
齿轮箱原理
齿轮箱是一种机械传动装置，主要用于调节转速和转矩。
它由一组齿轮组成，齿轮间通过啮合传递动力。
齿轮箱的工作原理基于齿轮的啮合运动。
当驱动轴转动时，通过齿轮的啮合作用，将动力传递给驱动轴上的齿轮。
不同大小的齿轮之间通过啮合起到调整转速和转矩的作用。
在齿轮箱中，通常有输入轴和输出轴。
输入轴是来自动力源的旋转部件，输出轴则是接收转动输出的部件。
通过不同大小的齿轮组合和啮合方式，齿轮箱可以实现不同的工作需求。
常见的齿轮箱类型有直齿轮箱、斜齿轮箱、行星齿轮箱等。
直齿轮箱通常由平行轴齿轮组成，适用于较小的转速和转矩传递；斜齿轮箱则由斜齿轮组成，适用于转速较高或转矩较大的场合；行星齿轮箱则采用了多组齿轮的结构，可以实现更大的变速比和更高的输出转矩。
齿轮箱的优点是传动效率高、传动比可调、结构紧凑等。
然而，它也存在一些缺点，如价格较高、有一定的噪音和振动等。
因此，在实际应用中，需要根据具体的需求和条件选择适合的齿轮箱类型。
总之，齿轮箱通过齿轮的啮合运动实现转速和转矩的调节，是一种常用的机械传动装置。
不同类型的齿轮箱适用于不同的工作需求，选择合适的齿轮箱对于实现高效的传动至关重要。

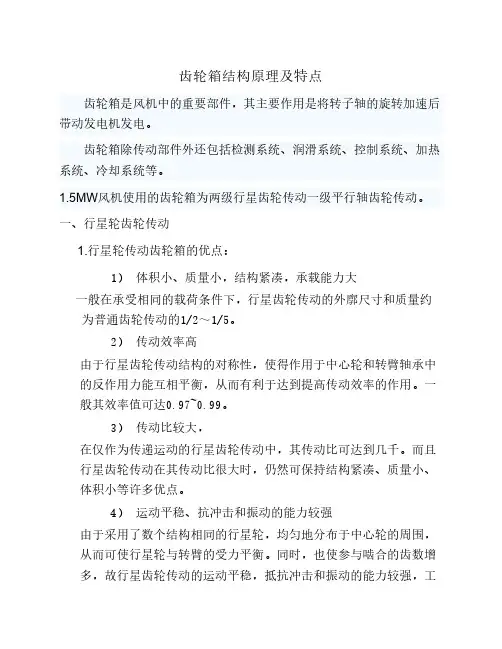

齿轮箱结构原理
齿轮箱结构原理及特点齿轮箱是风机中的重要部件，其主要作用是将转子轴的旋转加速后带动发电机发电。
齿轮箱除传动部件外还包括检测系统、润滑系统、控制系统、加热系统、冷却系统等。
1.5MW风机使用的齿轮箱为两级行星齿轮传动一级平行轴齿轮传动。
一、行星轮齿轮传动1.行星轮传动齿轮箱的优点：1） 体积小、质量小，结构紧凑，承载能力大一般在承受相同的载荷条件下，行星齿轮传动的外廓尺寸和质量约为普通齿轮传动的1/2～1/5。
2） 传动效率高由于行星齿轮传动结构的对称性，使得作用于中心轮和转臂轴承中的反作用力能互相平衡，从而有利于达到提高传动效率的作用。
一般其效率值可达0.97~0.99。
3） 传动比较大，在仅作为传递运动的行星齿轮传动中，其传动比可达到几千。
而且行星齿轮传动在其传动比很大时，仍然可保持结构紧凑、质量小、体积小等许多优点。
4） 运动平稳、抗冲击和振动的能力较强由于采用了数个结构相同的行星轮，均匀地分布于中心轮的周围，从而可使行星轮与转臂的受力平衡。
同时，也使参与啮合的齿数增多，故行星齿轮传动的运动平稳，抵抗冲击和振动的能力较强，工作较可靠。
2.行星齿轮传动的缺点是：1） 材料优质；2） 结构复杂；3） 制造和安装较困难。
3.行星齿轮工作原理齿圈固定，行星架主动，太阳轮被动。
二、平行轴齿轮传动为了方便线缆通过低速轴传递到轮毂内，必须将高速轴与低速轴分开，所以齿轮箱的第三级采用平行轴齿轮传动。
三、齿轮箱与转子轴联结锁紧套结构及原理：转子轴传入轴套后锁紧螺栓，外环移动对内环产生压力，内环和轴套变形从而使轴套与转子轴间产生预紧压力，安全可靠的传递动力锁紧套连接的特点：1. 定心精度高。
2. 安装简单，无需加热、冷却或加压设备。
3. 可传动重载，适合动载荷。
连接件没有键槽削弱，靠摩擦力传动，没有相对运动。
4. 有安全保护作用。
过载后转子轴与轴套相对滑动，从而保护齿轮箱、发电机等免受损坏。
齿轮箱原理和维修教学文案
磨齿工艺，使整机的温升、噪声降低、运转的可靠性得到提高，传递功率增大。 e、输出方式：带平键的实心轴、带平键的空心轴、胀紧盘联结的空心轴、花键联结的空心
轴、花键联结的实心轴和法兰联结的实心轴。 f、齿轮箱安装方式：卧式、立式、摆动底座式、扭力臂式。
过负荷断裂：由于转速急剧变化、轴系共振、轴承破损、轴弯曲等原因，使齿 轮产生不正常的一端接触，载荷集中到齿面一端引起.
（2）齿的磨损 由于金属微粒、污物、尘埃和沙粒等进入齿轮而导致材料磨损、齿面局 部熔焊随之又撕裂的现象
（3）齿面疲劳 由于齿面接触应力超过材料允许的疲劳极限。表面层先产生细微裂纹， 然后小块剥落，直至整个齿断裂
a、按齿轮形状分类
齿轮齿轮箱
蜗杆齿轮箱 行星齿轮箱
圆柱齿轮齿轮箱 圆锥齿轮齿轮箱 圆锥—圆柱齿轮齿轮箱
圆柱蜗杆齿轮箱 圆弧齿蜗杆齿轮箱 锥蜗杆齿轮箱 蜗杆—齿轮齿轮箱 渐开线行星齿轮齿轮箱 摆线齿轮齿轮箱 谐波齿轮齿轮箱
b、按变速次数分类
4.特点：
a、齿轮箱采用通用设计方案，可按客户需求变型为行业专用的齿轮箱。 b、实现平行轴、直交轴、立式、卧式通用箱体，零部件种类减少，规格型号增加。
❖ 为了便于轴系零件的安装和拆卸，箱体通常制成削分式。剖分面一般取在轴线所在的 水平面内（即水平剖分），以便于加工。箱盖和箱座之间用螺栓联接成一整体，为了 使轴承座旁的联接螺栓尽量靠近轴承座孔，并增加轴承支座的刚性，应在轴承座旁制 出凸台。设计螺栓孔位置时，应注意留出扳手空间。
水平剖分
1.一级圆柱齿轮齿轮箱
2.轴系零件
❖ 图中高速级的小齿轮直径和轴的直径相差不大，将小齿轮与轴制成一体。大齿轮与轴分 开制造，用普通平键作周向固定。轴上零件用轴肩，轴，封油环与轴承端盖作轴向固定。 两轴均采用角接触轴承作支承，承受径向载荷和轴向载荷的联合作用。轴承端盖与箱体 座孔外端面之间垫有调整垫片组，以调整轴承游隙，保证轴承正常工作。
船用齿轮箱工作原理
船用齿轮箱工作原理1. 引言船用齿轮箱是船舶动力系统中的关键组件之一，它负责将发动机的动力传递到推进系统，驱动船只前进。
本文将深入探讨船用齿轮箱的工作原理，揭示其在航海中的重要作用。
2. 齿轮箱的组成2.1 主传动齿轮主传动齿轮是齿轮箱中最重要的部件之一，它负责将发动机输出的转速和扭矩转化为适合推进器工作所需的转速和扭矩。
主传动齿轮通常由高强度合金钢制成，具有良好的强度和耐磨性。
2.2 链条或同步带为了实现不同速度之间的传递和变速功能，一些高级船用齿轮箱采用链条或同步带来连接不同大小和类型的主传动齿轮。
链条或同步带具有良好的耐磨性和强度，并能够在高负荷条件下稳定运行。
2.3 润滑系统为了确保齿轮在高速运转时能够正常工作并减少磨损，船用齿轮箱通常配备了润滑系统。
润滑系统通过将润滑油引入齿轮箱内部，形成油膜来减少齿轮之间的摩擦和磨损。
同时，润滑油还能够冷却齿轮箱内部的高温部件，保持其工作温度在合适的范围内。
3. 船用齿轮箱的工作原理3.1 动力传递船用齿轮箱的主要功能是将发动机输出的动力传递到推进器系统。
当发动机运转时，其输出轴会转动主传动齿轮。
主传动齿轮通过与其他相连的齿轮进行啮合，将转速和扭矩传递给推进器。
3.2 变速功能航海中需要根据不同情况调整船只的速度和扭矩输出。
为了实现这一功能，航海中常使用多速度变速器来调整主传动齿轮之间的啮合比例。
通过改变不同大小和类型的主传动齿轮之间的啮合比例，可以实现不同转速和扭矩输出。
3.3 平稳传动船舶在航海中经常会遇到海浪、风浪等外界扰动，这些扰动会对齿轮箱的传动稳定性造成影响。
为了保证齿轮箱的正常工作，船用齿轮箱通常采用一些技术手段来减少外界扰动对传动的影响。
例如，采用减震装置来吸收和减少外界震动对齿轮箱的影响。
4. 船用齿轮箱的维护和保养4.1 定期检查和维护为了确保船用齿轮箱的正常工作，定期检查和维护是必不可少的。
定期检查可以发现潜在故障和问题，并及时采取措施进行修复。
齿轮箱基础知识培训讲义
齿轮箱基础知识培训讲义一、齿轮箱的结构齿轮箱通常由外壳、输入轴、输出轴、齿轮组、轴承、密封件等组成。
其中，外壳是齿轮箱的外部保护壳，用于承载和保护内部结构。
输入轴和输出轴分别用于连接传动源和传动目标，齿轮组则是齿轮箱的核心部件，通过齿轮的啮合传递动力。
轴承和密封件则用于支撑和密封齿轮箱内部的零部件。
二、齿轮箱的工作原理齿轮箱的工作原理是利用齿轮的啮合来传递动力。
当输入轴带动输入齿轮旋转时，通过齿轮的啮合，输出轴的齿轮也会被带动旋转，从而实现动力的传递。
同时，通过不同大小齿轮的组合，还可以实现不同转速和转矩的传递。
齿轮箱的工作原理比较简单，但是需要注意的是在使用过程中避免超载和过速运转，以免造成齿轮箱的损坏。
三、齿轮箱的常见故障1. 齿轮磨损：由于齿轮箱长期工作在高负荷下，齿轮表面会出现磨损，严重影响齿轮箱的传动效率和使用寿命。
2. 轴承损坏：轴承是齿轮箱的关键支撑部件，长期高速运转容易导致轴承的损坏，严重影响齿轮箱的正常运转。
3. 油封漏油：油封是齿轮箱内部的重要密封件，如果发生漏油，会导致齿轮箱内部润滑不良，加剧齿轮的磨损。
4. 齿轮箱过热：长期高速运转或超载会导致齿轮箱内部温度升高，严重影响齿轮箱的使用寿命。
四、齿轮箱的维护保养1. 定期更换润滑油：齿轮箱内部的齿轮和轴承需要充分润滑，定期更换润滑油可以减少磨损，延长使用寿命。
2. 注意齿轮箱的冷却：当齿轮箱长时间高速运转时，应当注意及时降温，避免齿轮箱过热。
3. 定期检查齿轮箱的密封件：定期检查齿轮箱的密封件是否漏油，如果发现漏油现象，应及时更换密封件。
4. 定期清洗齿轮箱外壳：定期清洗齿轮箱外壳可以有效防止齿轮箱表面积聚灰尘和腐蚀物，延长齿轮箱的使用寿命。
五、结语齿轮箱作为一种常见的机械传动装置，在工业生产中扮演着非常重要的角色。
了解齿轮箱的基本知识，掌握齿轮箱的工作原理，对于正确使用和维护齿轮箱至关重要。
相信通过本文的介绍，读者对齿轮箱的基础知识已经有了一定的了解和掌握，希望能够帮助读者更好地使用和维护齿轮箱。
齿轮箱原理
齿轮箱原理
齿轮箱是一种常见的机械设备，主要用于改变传动动力的方向和传动比。
它的结构可以分为两大类：内齿轮箱和外齿轮箱。
内齿轮箱，也称为型钢齿轮箱，由弹性线圈、滚动轴承、齿毂、齿轮和一些支撑件组成；外齿轮箱是由铸铁制成的齿轮箱，由外壳、主轴、轴承、齿毂和齿轮组成，由于外壳可以抵抗更大的载荷和温度，所以这种齿轮箱适用于更大范围的温度和压力。
齿轮箱的原理是，两个齿轮相互配合，借助轴承和支承件将转矩传递到其他部件，从而实现转动方向和传动比的改变，实现动力的传递。
齿轮箱中可以有多个齿轮，通过不同的齿轮比例，轴承和支撑件的布置，可以实现不同的转动方向和传动比。
减速齿轮箱原理
减速齿轮箱原理一、减速齿轮箱的原理减速齿轮箱是一种能够实现输出轴转速较低、转矩较大的装置。
其原理是通过齿轮间的啮合来实现输入轴与输出轴的速度转换。
在减速齿轮箱中，输入轴驱动一个或多个齿轮，其转动带动整个齿轮系统，进而实现输出轴的旋转。
输出轴旋转速度是由输入轴转速与齿轮系统的传动比例共同决定的。
在这个过程中，减速齿轮箱能够保证输出轴扭矩比输入轴大，同时减少输出轴的转速，从而实现了功率转换的效果。
二、减速齿轮箱的分类和特点根据结构不同，减速齿轮箱可以分为平行轴减速齿轮箱和垂直轴减速齿轮箱两类。
平行轴减速齿轮箱的输入轴和输出轴平行并在同一平面内；而垂直轴减速齿轮箱的输入轴和输出轴垂直于彼此。
减速齿轮箱具有以下特点：1.扭矩变化：减速齿轮箱能够实现输入轴扭矩转化为输出轴扭矩的转换，并使输出轴扭矩大于输入轴扭矩。
2.功率变化：通过减小输出轴转速，减速齿轮箱能够实现输入轴功率转化为输出轴功率的效果。
3.传动效率损失：减速齿轮箱传动过程中会存在传动效率损失，这是由于齿轮传动时会产生摩擦和噪音。
4.结构紧凑：减速齿轮箱在体积大小和结构紧凑性方面具有较优势，能够适应各种紧凑的安装环境。
5.维护成本：减速齿轮箱的维护成本较高，需要定期维护和保养。
三、减速齿轮箱的应用领域减速齿轮箱广泛应用于各种机械设备中，例如起重机、输送机、冶金设备、风电设备等。
在起重机中，减速齿轮箱用于承载重量，控制机器运动的方向和速度。
在输送机中，减速齿轮箱用于控制物料的传送速度和方向。
在冶金设备中，减速齿轮箱用于控制炼钢机、轧机、带钢机等机器的转速和扭矩。
在风电设备中，减速齿轮箱用于将风轮旋转转换为发电机产生的电能。
因为减速齿轮箱能够适应各种环境和有较强的承载能力，所以在各个工业领域有着广泛的应用。
总之，减速齿轮箱是一种非常重要的机械装置，具有扭矩变化，功率变化，结构紧凑等特点。
减速齿轮箱广泛应用于各种机械设备中，并在工业领域中有着重要的作用。
普通汽车齿轮变速器的工作原理
普通汽车齿轮变速器的工作原理一对啮合传动的齿轮，设小齿轮齿数Z1＝20，大齿轮齿数Z2＝40，在相同的时间内小齿轮转过一圈时，大齿轮转过半圈。
显然，当小齿轮是主动齿轮时，它的转速经大齿轮输出时就降低了；如果大齿轮是主动齿轮时，它的转速经小齿轮输出时就提高了。
这就是齿轮传动的变速原理。
1、三轴五档变速器有五个前进档和一个倒档，由壳体、第一轴（输入轴）、中间轴、第二轴（输出轴）、倒档轴、各轴上齿轮、操纵机构等几部分组成。
a、第一轴第一轴和第一轴常啮合齿轮为一个整体，是变速器的动力输入轴。
第一轴前部花键插于离合器从动盘毂中。
b、中间轴在中间轴上制有（或固装）有六个齿轮，作为一个整体而转动。
最前面的齿轮与一轴常啮合齿轮相啮合，称为中间轴常啮合齿轮，从离合器输入一轴的动力经这一对常啮合齿轮传到中间轴各齿轮上。
向后依次称各齿轮为中间轴三档、二档、倒档、一档和五档齿轮。
c、第二轴在第二轴上，通过花键固装有三个花键毂，通过轴承安装有二轴各档齿轮。
其中从前向后，在第一和第二花键毂之间装有三档和二档齿轮，在第二和第三花键毂之间装有一档和五档齿轮，它们分别与中间轴上各相应档齿轮相啮合。
在三个花键毂上分别套有带有内花键的接合套，并设有同步机构。
通过接合套的前后移动，可以使花键毂与相邻齿轮上的接合齿圈连接在一起，将齿轮上的动力传给二轴。
其中在第二个接合套上还制有倒档齿轮。
第二轴前端插入一轴齿轮的中心孔内，两者之间设有滚针轴承。
第二轴后端通过凸缘与万向传动装置相连。
d、倒档轴倒档轴采用过盈配合压装在壳体相应的轴孔中。
倒档齿轮通过轴承活套在倒档轴上。
2、各档动力动力传递情况a、一档输入轴→第一轴常啮齿轮→中间轴→中间轴第一档齿轮→第二轴一档齿轮→一档同步器接合齿圈→接合套→第二轴→输出b、二档输入轴→第一轴常啮齿轮→中间轴→中间轴第二档齿轮→第二轴二档齿轮→二档同步器接合齿圈→接合套→第二轴→输出c、三档输入轴→第一轴常啮齿轮→中间轴→中间轴第三档齿轮→第二轴三档齿轮→三档同步器接合齿圈→接合套→第二轴→输出d、四档输入轴→一档常啮齿轮→第一轴上四档齿轮接合齿圈→三、四档同步器接合套→第二轴→输出（直接档）e、五档输入轴→第一轴常啮齿轮→中间轴→中间轴第五档齿轮→第二轴五档齿轮→五档同步器接合齿圈→接合套→第二轴→输出（超速档）f、倒档输入轴→第一轴常啮齿轮→中间轴→中间轴倒档齿轮→倒档轴上的倒档齿轮→第二轴上倒档齿轮→第二轴倒档齿轮接合齿圈→倒档同步器接合套→第二轴→输出3、两轴变速器两轴变速器主要由输入和输出两根轴组成。
齿轮箱原理
直交齿轮箱齿轮箱在风力发电机组当中就经常用到，而且是一个重要的机械部件，其主要功用是将风轮在风力作用下所产生的动力传递给发电机并使其得到相应的转速。
通常风轮的转速很低，远达不到发电机发电所要求的转速，必须通过齿轮箱齿轮副的增速作用来实现，故也将齿轮箱称之为增速箱。
其次齿轮箱还有如下的作用：1、加速的作用，通常也说的是变速齿轮箱。
2、改变转动力矩。
同等功率条件下，速度转的越快的齿轮,轴所受的力矩越小，反之越大。
它是将叶轮的低速大转矩转换到发电机的高速轴的高速低转矩。
3、离合功能：通过分开两个原本啮合的齿轮,达到把发动机的高速轴与低速轴分开的目的。
4、分配动力。
例如我们可以用一台发动机，通过齿轮箱主轴带动多个从轴，从而实现一台发动机带动多个负载的功能。
三、齿轮箱特点:1. 齿轮箱采用通用设计方案，可按客户需求变型为行业专用的齿轮箱。
2.实现平行轴、直交轴、立式、卧式通用箱体，零部件种类减少，规格型号增加。
3.采用吸音箱体结构、较大的箱体表面积和大风扇、圆柱齿轮和螺旋锥齿轮均采用先进的磨齿工艺，使整机的温升、噪声降低、运转的可靠性得到提高，传递功率增大。
4.输入方式：电机联接法兰、轴输入。
5.输出方式：带平键的实心轴、带平键的空心轴、胀紧盘联结的空心轴、花键联结的空心轴、花键联结的实心轴和法兰联结的实心轴。
6.齿轮箱安装方式：卧式、立式、摆动底座式、扭力臂式。
7.齿轮箱系列产品有3～26型规格，减速传动级数有1～4级，速比～450;和R、K、S系列组合得到更大的速比。
四、齿轮箱润滑方式常用的齿轮箱润滑方式有齿轮油润滑，半流体润滑脂润滑，固体润滑剂润滑几种方式。
对于密封比较好，转速较高，负荷大，封闭性能好的可以使用齿轮油润滑；对于密封性不好，转速较低的可以使用半流体润滑脂润滑；对于禁油场合或高温场合可以使用二硫化钼超微粉润滑。
l 变桨距控制原理变速变桨距风力发电机组的控制主要通过两个阶段来实现：在额定风速以下时，保持最优桨距角不变，采用最大功率跟踪法(MPPT)，通过变流器调节发电机电磁转矩使风轮转速跟随风速变化，使风能利用系数保持最大，风机一直运行在最大功率点；在额定风速以上时，通过变桨距系统改变桨距角来限制风轮获取能量，使风力发电机组保持在额定功率发电。
齿轮箱原理和维修共52页文档
60、生活头。 ——左
齿轮箱原理和维修
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
齿轮箱工作原理
齿轮箱工作原理
齿轮箱是一种用于传递动力和转速的机械装置，它由多个齿轮组成。
每个齿轮都有固定的直径和齿数，通过齿轮的啮合来传递动力和转速。
齿轮箱的工作原理基于啮合齿轮的原理。
当一个齿轮被另一个齿轮的齿牙所啮合时，它们会相互传递动力和转动。
这是因为齿轮的齿的形状和排列使它们能够相互咬合并且通过其齿面之间的接触产生摩擦力。
在齿轮箱中，通常有一个驱动轴和一个被驱动轴。
驱动轴上有一个或多个齿轮，而被驱动轴上也有相应数量的齿轮。
这些齿轮通过齿轮轴相互连接，并通过轴承保持在正确的位置。
当驱动轴开始旋转时，驱动齿轮上的齿牙与被驱动齿轮上的齿牙相互啮合。
随着驱动轴的旋转，动力和转动被传递到被驱动齿轮上，使其开始旋转。
由于齿轮的齿数和直径不同，驱动轴的转速可以通过齿轮箱的设计来增加或减小，并传递给被驱动轴。
齿轮箱可以根据需要设计成不同的齿轮组合，以实现不同的目标。
例如，使用大齿轮驱动小齿轮可以增加转速，而使用小齿轮驱动大齿轮可以增加扭矩。
这种设置使得齿轮箱在各种机械应用中非常有用，如汽车传动系统、工业机械和航空航天领域。
综上所述，齿轮箱通过齿轮的啮合来传递动力和转速。
其中驱
动轴上的齿轮通过啮合驱动被驱动轴上的齿轮，使其开始旋转。
这种工作原理使得齿轮箱成为一种重要的机械传动装置。
变速齿轮箱工作原理
变速齿轮箱工作原理1. 变速齿轮箱是一种广泛应用于各种机械设备中的装置，它可以实现机械设备的多种速度选择，从而满足不同工作需求。
2. 变速齿轮箱的主要组成部分包括传动轴、中间轴、行星齿轮、定轴、摆线针齿轮等，这些部件协同工作可以帮助机械设备实现不同速度的选择。
3. 变速齿轮箱的工作原理可以简单地概括为“传动比改变”，也就是在不同的齿轮组合下，可以实现不同的传动比，达到不同的速度选择。
4. 传动轴是变速齿轮箱的核心部件，传动轴上安装的齿轮组合可以通过相互啮合的方式实现力的传递和速度的变化。
5. 中间轴是变速齿轮箱中的另一个关键部件，它通常用于连接传动轴和定轴，并通过行星齿轮的帮助实现速度和力的传递。
6. 行星齿轮是变速齿轮箱中最为特别的齿轮，它可以通过旋转来达到速度变换的目的，同时它还可以帮助实现摆线针齿轮的运动。
7. 定轴是另一个重要的部件，它相对于其他轴是不运动的，但在力和能量的传递中起到了至关重要的作用。
8. 摆线针齿轮是变速齿轮箱中的另一个特别的部件，它可以实现齿轮啮合时的顺利过渡，从而减少齿轮磨损和噪音。
9. 变速齿轮箱中的齿轮数量和齿轮轮廓的不同可以带来不同的效果，例如高转速、高扭矩或高效率等。
10. 变速齿轮箱中的齿轮往往需要高精度的加工和装配，以确保其正常工作和长寿命。
11. 各个部件之间的紧密合作是变速齿轮箱能够正常工作的关键，任何一个环节的质量问题都可能导致整个部件失效。
12. 变速齿轮箱的工作原理涉及到机械工程、材料科学等多个学科领域，是一个综合性的技术领域。
13. 常见的变速齿轮箱类型包括手动变速齿轮箱、自动变速齿轮箱和连续可变变速齿轮箱等。
14. 手动变速齿轮箱需要人工操作，通常用于车辆和工业设备等领域。
15. 自动变速齿轮箱可以自动调节传动比，从而实现平稳的加速和行驶效果，广泛应用于汽车和其他车辆领域。
16. 连续可变变速齿轮箱则是一种创新型的变速齿轮箱，可以实现无级变速，从而达到更高的能效和驾驶舒适性。
齿轮箱原理和维修
齿面局部凸起、接触应力过高 、内应力过大等
异物混入、过载、啮合不良、 润滑不充分等
局部温度过高 材料、毛坯和热处理缺陷 交变应力的作用等
轮齿损伤形式
类别
项目
轮齿 折断
过载折断 疲劳折断
腐蚀磨损
组合 损伤
轮齿塑性 变形
严重磨损 断齿
气蚀
电蚀
形式
原因
严重超载
a、齿轮箱采用通用设计方案，可按客户需求变型为行业专用的齿轮箱。 b、实现平行轴、直交轴、立式、卧式通用箱体，零部件种类减少，规格型号增加。
d、输入方式：电机联接法兰、轴输入。 c、采用吸音箱体结构、较大的箱体表面积和大风扇、圆柱齿轮和螺旋锥齿轮均采用先进的
磨齿工艺，使整机的温升、噪声降低、运转的可靠性得到提高，传递功率增大。 e、输出方式：带平键的实心轴、带平键的空心轴、胀紧盘联结的空心轴、花键联结的空心
过负荷断裂：由于转速急剧变化、轴系共振、轴承破损、轴弯曲等原因，使齿轮产 生不正常的一端接触，载荷集中到齿面一端引起.
（2）齿的磨损 由于金属微粒、污物、尘埃和沙粒等进入齿轮而导致材料磨损、齿面局 部熔焊随之又撕裂的现象
（3）齿面疲劳 由于齿面接触应力超过材料允许的疲劳极限。表面层先产生细微裂纹， 然后小块剥落，直至整个齿断裂
化学腐蚀磨损、激振腐蚀磨 损
各种因素产生的疲劳裂纹、 变应力作用等
润滑油中含杂质、齿面间压 力过高、存在微振等
润滑失常
存在磨损、点蚀、剥落等各 种损伤
瞬时冲击力、局部高温
存在漏电流
5.齿轮箱的故障分析
齿轮装置故障检测参数的有效性
部位
齿 轮 轮 齿
故障大类 断裂
