甘肃省靖远县第一中学2018-2019学年高二下学期3月月考物理试题(解析卷)

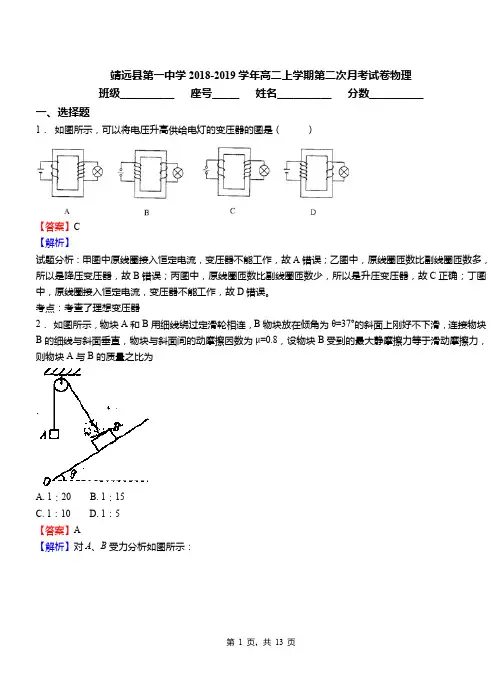

靖远县第一中学2018-2019学年高二上学期第二次月考试卷物理
靖远县第一中学2018-2019学年高二上学期第二次月考试卷物理班级__________ 座号_____ 姓名__________ 分数__________一、选择题1.如图所示,可以将电压升高供给电灯的变压器的图是()【答案】C【解析】试题分析:甲图中原线圈接入恒定电流,变压器不能工作,故A错误;乙图中,原线圈匝数比副线圈匝数多,所以是降压变压器,故B错误;丙图中,原线圈匝数比副线圈匝数少,所以是升压变压器,故C正确;丁图中,原线圈接入恒定电流,变压器不能工作,故D错误。
考点:考查了理想变压器2.如图所示,物块A和B用细线绕过定滑轮相连,B物块放在倾角为θ=37°的斜面上刚好不下滑,连接物块B的细线与斜面垂直,物块与斜面间的动摩擦因数为μ=0.8,设物块B受到的最大静摩擦力等于滑动摩擦力,则物块A与B的质量之比为A. 1:20B. 1:15C. 1:10D. 1:5【答案】A【解析】对A、B受力分析如图所示:对A 物体根据平衡条件得:。
对B 物体在沿斜面方向有:,在垂直斜面方向有:,摩擦力为:,联立以上并带入数据可得:,故A 正确,BCD 错误。
3. 如图所示,直线a 和曲线b 分别是在平直公路上行驶的汽车a 和b 的位置—时间(x -t )图线。
由图可知:()A .在时刻t 1,a 车追上b 车B .在时刻t 2,a 、b 两车运动方向相反C .在t 1到t 2这段时间内,b 车的位移比a 车的大D .在t 1到t 2这段时间内,b 车的速率一直比a 车的大【答案】 B 【解析】4. 如图,带电荷量之比为q A ∶q B =1∶3的带电粒子A 、B 以相等的速度v 0从同一点出发,沿着跟电场强度垂直的方向射入平行板电容器中,分别打在C 、D 点,若OC =CD ,忽略粒子重力的影响,则()A. A 和B 在电场中运动的时间之比为2∶1B. A 和B 运动的加速度大小之比为4∶1C. A 和B 的质量之比为1∶2D. A 和B 的位移大小之比为1∶1【答案】B 【解析】5. 如图所示,一均匀带电+Q 细棍,在过中点c 垂直于细棍的直线上有a 、b 、c 三点,a 和b 、b 和c 、c 和d 间的距离均为R ,在a 点处有一电荷量为q (q >0)的固定点电荷.已知点处的场强为零,则d 点处场强的b 大小为(k 为静电力常量)A .B .C .D . 23RQ k2910R q k2RqQ k +299R qQ k+【答案】B6.下列物理量属于矢量的是A. 电势B. 电势能C. 电场强度D. 电动势【答案】C【解析】电势、电势能和电动势只有大小无方向,是标量;电场强度既有大小又有方向,是矢量,故选C.7.如图所示,一电场的电场线分布关于y轴(沿竖直方向)对称,O、M、N是y轴上的三个点,且OM=MN,P点在y轴的右侧,MP⊥ON,则()A.M点的电势比P点的电势高B.将负电荷由O点移动到P点,电场力做正功C.M、N 两点间的电势差大于O、M两点间的电势差D.在O点静止释放一带正电粒子,该粒子将沿y轴做直线运动【答案】AD8.让平行板电容器充电后与电源断开,静电计的指针偏转一定角度,若减小两极板间的距离,那么静电计指针的偏转角度及板间电场强度()A.夹角减小,场强不变B.夹角增大,场强变大C.夹角不变,场强变小D.无法确定【答案】A9.如图所示,质量为60 g的铜棒长L=20 cm,两端与等长的两细软铜线相连,吊在磁感应强度B=0.5 T、方向竖直向上的匀强磁场中。
甘肃省白银市靖远第一中学2018-2019学年高二下学期开学考试物理试题
一、单选题甘肃省白银市靖远第一中学2018-2019学年高二下学期开学考试物理试题1.如图所示,在一条直线上有两个相距的点电荷A 、B ,A 带电,B 带电现引入第三个点电荷C ,恰好使三个点电荷均在电场力的作用下处于平衡状态,则C 的带电性质及位置应为A .负 A的左边 m 处B .负 A的右边 m 处C .正 B的左边 m 处D .正 B的右边 m 处2. 如图所示,直线b为电源的图,直线a 为电阻R 的图.现在用该电源E 、该电阻R 、一个电阻箱组成闭合电路,为了使电源输出功率最大,下列操作正确的是A .电阻箱调到与该电阻并联后连接到电源B .电阻箱调到与该电阻串联后连接到电源C .电阻箱调到与该电阻串联后连接到电源D .电阻箱调到与该电阻并联后连接到电源3. 如图所示,平行板电容器与电源相接,充电后切断电源,然后将电介质插入电容器极板间,则两板间的电势差U及板间场强E的变化情况为( )A.U变大,E变大B.U变小,E变小C.U不变,E不变D.U变小,E不变4. 如图,圆形区域内有一垂直纸面的匀强磁场,P为磁场边界上的一点.有无数带有同样电荷、具有同样质量的粒子在纸面内沿各个方向以同样的速率通过P点进入磁场.这些粒子射出边界的位置均处于边界的某一段弧上,这段圆弧的弧长是圆周长的1/3.将磁感应强度的大小从原来的变为,结果相应的弧长变为原来的一半,则:等于A.2B.C.D.35. 一带电粒子以初速度先后通过匀强电场E和匀强磁场B,如图甲所示,电场和磁场对粒子做功为;若把电场和磁场正交叠加后,如图乙所示,粒子仍以的速度穿过叠加场区,电场和磁场对粒子做功为不计重力的影响,则A.B.C.D.无法比较6. 如图所示,金属杆MN的电阻为R,金属杆PQ的电阻为2R,平行金属导轨电阻不计,电压表为理想直流电压表.当MN以速度v向右匀速滑动而PQ固定不动时,电压表正常工作且示数为U;若MN固定不动,为使电压表读数不变,下面做法可行的是A.使PQ以速度2v向右匀速滑动B.使PQ以速度2v向左匀速滑动C.使PQ以速度向右匀速滑动D.使PQ以速度向左匀速滑动7. 如图,矩形ABCD位于匀强电场中,电场方向平行于矩形平面。
甘肃省靖远县第一中学2018_2019学年高二物理下学期3月月考试题(含解析)
甘肃省靖远县第一中学2018-2019 学年高二(下)第一次 3 月月考物理试卷一、单项选择题(本大题共11 小题,共 44.0 分)1.如下图,灯泡 L1接在变压器初级电路中,灯泡 L2、L3、L4接在变压器次级电路中,变压器为理想变压器,交变电流电源电压为U, L1、 L2、 L3、 L4都是额定电压为 U0的同种型号灯泡,若四个灯泡都能正常发光,则()A., U=4U0B.,U=4U0C., U=3U0D.,U=3U0【答案】 A【分析】【详解】设灯泡的额定电流为I ,则原线圈电流,副线圈电流,依据电流与匝数成反比,有,因为灯泡正常发光,副线圈两头的电压U2=U0,依据电压与匝数成正比,有,解得:,交变电流电源电压,故A正确, BCD错误。
2.如图 1 所示,理想变压器原、副线圈的匝数比为 3︰ 1,保险丝的电阻为 2Ω,熔断电流为2A。
若原线圈接入如图 2 所示的正弦沟通电,则以下说法正确的选项是()A. 副线圈中交变电流的频次为5HzC.电压表 V 的示数为 15VD.将滑动变阻器的滑片向下挪动,电压表 V 和电流表 A1的示数均增大【答案】 B【分析】【详解】变压器不改变频次,所以副线圈中交变电流的频次为,故 A 错误;保险丝的电阻为2Ω,熔断电流为2A,为了安全,滑动变阻器接入电路的最小阻值为,故 B 正确;原线圈电压有效值为,依据变压器原理可得:,故电压表 V 的示数为10V,故C错误;将滑动变阻器滑片向下挪动,滑动变阻器接入电路的总电阻减小,副线圈电流强度增大,则原线圈的电流强度也增大,所以电流表A1的示数增大,因为匝数比不变,所以V 的示数不变,故 D 错误。
所以 B 正确,ACD错误。
3. 如下图,abcd为水平搁置的平行“”形圆滑金属导轨,间距为l ,导轨间有垂直于导轨平面的匀强磁场,磁感觉强度大小为B,导轨电阻不计。
已知金属杆MN倾斜搁置,与导轨成θ角,单位长度的电阻为r ,保持金属杆以速度v 沿平行于 cd 的方向滑动(金属杆滑动过程中与导轨接触优秀)。
靖远县一中2018-2019学年高二上学期第二次月考试卷物理
靖远县一中2018-2019学年高二上学期第二次月考试卷物理 班级__________ 座号_____ 姓名__________ 分数__________一、选择题1. 一质点在一直线上运动,第1s 内通过1m ,第2s 内通过2m ,第3s 内通过3m ,第4s 内通过4m.该质点的运动可能是( ) A. 变加速运动B. 初速度为零的匀加速运动C. 匀速运动D. 初速度不为零的匀加速运动 【答案】AD2. 一条形磁铁静止在斜面上,固定在磁铁中心的竖直上方的水平导线中通有垂直纸面向里的恒定电流,如图所示,若将磁铁的N 极位置与S 极位置对调后,仍放在斜面上原来的位置,则磁铁对斜面的压力F 和摩擦力f F 的变化情况分别是A. F 增大, f F 减小B. F 减小,f F 增大C. F 与f F 都减小D. F 与f F 都增大【答案】D【解析】在磁铁的N 极位置与S 极位置对调前,根据左手定则判断可以知道,导线所受的安培力方向斜向下, 由牛顿第三定律得知,磁铁所受的安培力方向斜向上,设安培力大小为F 安,斜面的倾角为α,磁铁的重力为G,由磁铁的受力平衡得: 斜面对磁铁的支持力: =)cos F G F α-安( , 摩擦力: f=)sin G F α-安( , 在磁铁的N 极位置与S 极位置对调后,同理可以知道,斜面对磁铁的支持力: =)cos F G F α+安( , 摩擦力: f=)sin G F α+安( 可见,F 、f 都增大,故D 正确;综上所述本题答案是:D3.甲、乙两汽车在某平直公路上做直线运动,某时刻经过同一地点,从该时刻开始计时,其v-t图象如图所示。
根据图象提供的信息可知()A. 从t=0时刻起,开始时甲在前,6 s末乙追上甲B. 从t=0时刻起,开始时甲在前,在乙追上甲前,甲、乙相距最远为12.5 mC. 8 s末甲、乙相遇,且距离t=0时的位置45 mD. 在0~4 s内与4~6 s内甲的平均速度相等【答案】B【解析】4.关于电流激发的磁场,下列四个图中,磁场方向跟电流方向标注正确的是A. B. C. D.【答案】AB【解析】根据安培右手定则可知,A图的电流方向向上,产生从上往下看逆时针方向的磁场,故A正确;同理B图符合安培右手定则,故B正确;根据安培右手定则可知,小磁针的N极应该指向左方,故C错误;根据安培右手定则可知,D图中小磁针的N极应该垂直纸面向外,故D错误。

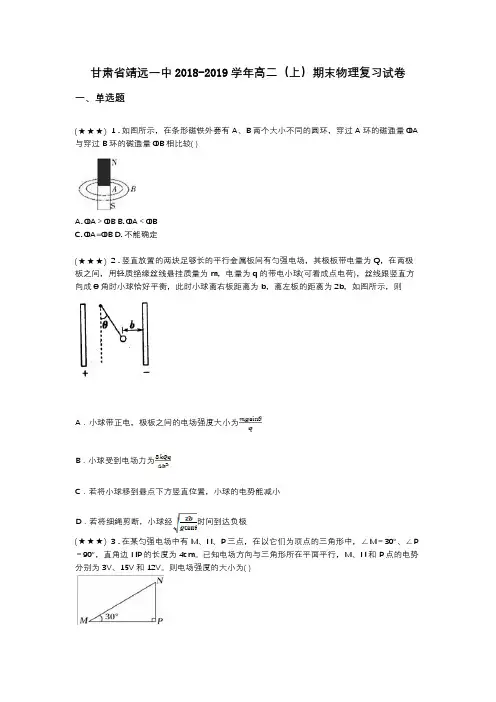

甘肃省靖远一中2018-2019学年高二(上)期末物理复习试卷
甘肃省靖远一中2018-2019学年高二(上)期末物理复习试卷一、单选题(★★★) 1 . 如图所示,在条形磁铁外套有 A、B 两个大小不同的圆环,穿过 A 环的磁通量ΦA 与穿过 B 环的磁通量ΦB 相比较( )A. ΦA>ΦBB. ΦA<ΦBC. ΦA=ΦBD. 不能确定(★★★) 2 . 竖直放置的两块足够长的平行金属板间有匀强电场,其极板带电量为Q,在两极板之间,用轻质绝缘丝线悬挂质量为m,电量为q的带电小球(可看成点电荷),丝线跟竖直方向成θ角时小球恰好平衡,此时小球离右板距离为b,离左板的距离为2b,如图所示,则A.小球带正电,极板之间的电场强度大小为B.小球受到电场力为C.若将小球移到悬点下方竖直位置,小球的电势能减小D.若将细绳剪断,小球经时间到达负极(★★★) 3 . 在某匀强电场中有 M、N、P 三点,在以它们为顶点的三角形中,∠M=30°、∠P =90°,直角边 NP的长度为 4cm。
已知电场方向与三角形所在平面平行,M、N和 P点的电势分别为 3V、15V 和 12V。
则电场强度的大小为( )A.150 V/mB.75 V/mC.225V/mD.75 V/m(★★★) 4 . 如图所示,在光滑水平面上一轻质弹簧将挡板和一条形磁铁连接起来,此时磁铁对水平面的压力为N 1,现在磁铁左上方位置固定一导体棒,当导体棒中通以垂直纸面向外的电流后,磁铁对水平面的压力为N 2,则以下说法正确的是()A.弹簧长度将变长,N1<N2B.弹簧长度将变短,N1>N2C.弹簧长度将变长,N1>N2D.弹簧长度将变短,N1<N2(★★) 5 . 电磁泵在目前的生产、科技中得到了广泛应用。
如图所示,泵体是一个长方体,ab 边长为L 1,两侧端面是边长为L 2的正方形;流经泵体内的液体密度为ρ、在泵头通入导电剂后液体的电导率为σ(电阻率的倒数),泵体所在处有方向垂直向外的磁场B,把泵体的上下两表面接在电压为U(内阻不计)的电源上,则()A.增大磁感应强度可获得更大的抽液高度B.通过泵体的电流I=UL1/σC.泵体上表面应接电源负极D.增大液体的电阻率可获得更大的抽液高度(★★★) 6 . 如图所示的电路,电源电动势为E,内阻为R,R 1和R 3为定值电阻,R 2为滑动变阻器,闭合开关,一带电液滴恰好悬浮在电容器之间。
甘肃省兰州第一中学2018-2019学年高二下学期3月月考物理试题
【全国百强校】甘肃省兰州第一中学2018-2019学年高二下学期3月月考物理试题一、单选题1. 穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb,则()A.线圈中感应电动势每秒增加2VB.线圈中感应电动势始终为2VC.线圈中感应电动势始终为一个确定值,但由于线圈有电阻,电动势小于2VD.线圈中感应电动势每秒减少2V2. 如图,在匀强磁场中,MN、PQ 是两条平行金属导轨,而 ab、cd 为串有电压表和电流表的两根金属棒,当两棒以相同的速度向右运动时()A.电压表有读数,电流表有读数B.电压表无读数,电流表无读数C.电压表有读数,电流表无读数D.电压表无读数,电流表有读数3. 如图所示是两个互连的金属圆环,小金属环的电阻是大金属环电阻的二分之一,磁场垂直穿过大金属环所在区域.当磁感应强度随时间均匀)变化时,在大环内产生的感应电动势为E,则a、b两点间的电势差为(A.EB.EC.ED.E4. 一个匝数为100匝,电阻为0.5Ω的闭合线圈处于某一磁场中,磁场方向垂直于线圈平面,从某时刻起穿过线圈的磁通量按图示规律变化.则线圈中产生交变电流的有效值为 ( )A.5A B.2AC.6A D.5A5. 如图,在方向垂直于纸面向里的匀强磁场中有一U形金属导轨,导轨平面与磁场垂直。
金属杆PQ置于导轨上并与导轨形成闭合回路PQRS,一圆环形金属线框T位于回路围成的区域内,线框与导轨共面。
现让金属杆PQ突然向右运动,在运动开始的瞬间,关于感应电流的方向,下列说法正确的是A.PQRS中沿顺时针方向,T中沿逆时针方向B.PQRS中沿顺时针方向,T中沿顺时针方向C.PQRS中沿逆时针方向,T中沿逆时针方向D.PQRS中沿逆时针方向,T中沿顺时针方向6. 如图所示电路中,L是一个不计直流电阻的电感线圈,直流电源1的电压值与交流电源2电压有效值相等,S是单刀双掷开关,C是电容器,A、B是完全相同的小灯泡,则下列叙述正确的有()A.开关S与2接通后,灯B发光,而灯A不发光B.开关S与1接通后,灯B的亮度比开关与2接通稳定后灯B的亮度低C.开关S与1接通时,灯A亮一下后熄灭,而灯B逐渐变亮D.若将电源2换成一个既含有高频信号又含有低频信号的信号源,则当开关与2接通时,通过B灯的主要是高频信号7. 如图所示,变压器初级线圈接电压一定的交流电,在下列措施中能使电流表示数增大的是:A.只将S1从2拨向1B.只将S2从4拨向3C.只将S3从闭合改为断开D.只将变阻器R3的滑动触头上移8. 如图甲所示,光滑导轨水平放置在与水平方向夹角为60°的斜向下的匀强磁场中,匀强磁场的磁感应强度B随时间t的变化规律如图乙所示(规定斜向下为正方向),导体棒ab垂直导轨放置,除电阻R的阻值外,其余电阻不计,导体棒ab在水平外力F作用下始终处于静止状态.规定a→b的方向为电流的正方向,水平向右的方向为外力F的正方向,则在0~t1时间内,选项图中能正确反映流过导体棒ab的电流i和导体棒ab所受水平外力F 随时间t变化的图象是()A.B.C.D .二、多选题9. 如图,两同心圆环A、B置于同一水平面上,其中B为均匀带负电绝缘环,A为导体环.当B绕轴心顺时针转动且转速增大时,下列说法正确的是)(A.A中产生逆时针方向的感应电流B.A中产生顺时针方向的感应电流C.A具有收缩的趋势D.A具有扩张的趋势10. 如图,条形磁铁位于固定的半圆光滑轨道的圆心位置,一半径为 R、质量为 m 的金属球从半圆轨道的一端沿半圆轨道由静止下滑,重力加速度大小为 g。
甘肃省靖远县第一中学2018-2019学年高二下学期3月月考物理试题
甘肃省靖远县第一中学2018-2019学年高二下学期3月月考物理试题一、单选题1. 如图所示,灯泡L1接在变压器初级电路中,灯泡L2、L3、L4接在变压器次级电路中,变压器为理想变压器,交变电流电源电压为U,L1、L2、L3、L4都是额定电压为U0的同种型号灯泡,若四个灯泡都能正常发光,则()A .,U=4U0B .,U=4U0C .,U=3U0D .,U=3U02. 如图1所示,理想变压器原、副线圈的匝数比为3︰1,保险丝的电阻为2Ω,熔断电流为2A.若原线圈接入如图2所示的正弦交流电,则下列说法正确的是()A.副线圈中交变电流的频率为5HzB.为了安全,滑动变阻器接入电路的最小阻值为3ΩC.电压表V的示数为15VD.将滑动变阻器的滑片向下移动,电压表V和电流表A1的示数均增大3. 如图所示,abcd 为水平放置的平行“”形光滑金属导轨,间距为l ,导轨间有垂直于导轨平面的匀强磁场,磁感应强度大小为B ,导轨电阻不计。
已知金属杆MN 倾斜放置,与导轨成θ角,单位长度的电阻为r ,保持金属杆以速度v 沿平行于cd 的方向滑动(金属杆滑动过程中与导轨接触良好)。
则()A .电路中感应电动势的大小为B .金属杆M 端电势低于N 端电势C .金属杆所受安培力的大小为D .金属杆的发热功率为4. 如图所示,T 为理想变压器,原副线圈匝数比为5:1.A 1、A 2为理想交流电流表,V 1、V 2为理想交流电压表,R 1、R 2为定值电阻,R 3为光敏电阻(阻值随光照强度的增大而减小),原线圈两端电压u =220sin314tV ,以下说法正确的是( )A .当光照增强时,电压表示数保持不变B .当光照增强时,变压器的输入功率变大C .当光照增强时,电流表示数变小D .当光照增强时,电压表示数增大5. 如图所示,交流电压u =311sin(314 t +) V 加在阻值为220 Ω 的电阻两端,则( )D .2 s 内电阻产生的电热是880 JC .电流表的读数为1 . 414 AB .电流表的读数为1 AA .电压表的读数为311 V6. 下列情况中能产生感应电流的是()A.如图甲所示,导体AB顺着磁感线运动B.如图乙所示,条形磁铁插入线圈中不动时C.如图丙所示,小螺线管A置于大螺线管B中不动,开关S一直接通时D.如图丙所示,小螺线管A置于大螺线管B中不动,开关S一直接通,在移动变阻器滑片的过程中7. 在xOy平面内有一条抛物线金属导轨,导轨的抛物线方程为y2=4x ,磁感应强度为B的匀强磁场垂直于导轨平面向里,一根足够长的金属棒ab 垂直于x轴从坐标原点开始,以恒定速度v沿x轴正方向运动,运动中始终与金属导轨保持良好接触形成闭合回路,如图甲所示.则所示图象中能表示回路中感应电动势大小随时间变化的图象是( )甲A.B.C.D .8. 如图所示,图甲和图乙是演示自感现象的两个电路图,L1和L2为电感线圈。
甘肃省靖远第一中学最新高一物理下学期3月月考试卷含解析
C. 在轨道Ⅱ上运动的周期大于在轨道Ⅰ上运动的周期
D. 在轨道Ⅱ上经过 A 的加速度小于在轨道Ⅰ上经过 A 的加速度
【答案】A
【解析】
【详解】轨道Ⅱ上由A点运动到B点,引力做正功,动能增加,所以经过 A 的速度小于经过 B 的速度。故
A 正确。从轨道Ⅰ的A点进入轨道Ⅱ需减速,使万有引力大于所需要的向心力,做近心运动.所以轨道Ⅱ上
,故 B、C 正确,A、D错误;
故选 BC.
【点睛】根据最大静摩擦力求出物块刚好发生转动时的线速度大小,结合动能定理求出转台做功的大小.
5. 一质量为m的物体,沿半径为R的向下凹的圆形轨道滑行,如图所示,经过最低点的速度为 v,物体与轨
道之间的动摩擦因数为 μ,则它在最低点时受到的摩擦力为
A. μmgﻩB. 【答案】C 【解析】
ﻩC。 μm(g+ )ﻩD. μm(g- )
最低点的压力为:
,在最低点时受到的摩檫力
,C 正确。
6。一个物体以初速度 v0 水平抛出,经过时间 t 时其竖直方向的位移大小与水平方向的位移大小相等,空
气阻力忽略不计,那么t为( )
A. ﻩB.
C.
D.
【答案】B
4 / 12
【解析】
物理精品资料
R,物块随转台由静止开始转动,当物块速度由 0 增加到 v 时,物块即将在转台上滑动,此时转台恰好
开始匀速转动,已知重力加速度为g,则在物块由静止到滑动前的这一过程中,转台的摩擦力对物块
做的功为
3 / 12
物理精品资料
A. 0】BC
【解析】
根据牛顿第二定律得:
,根据动能定理得:转台的摩擦力对物块做的功为
经过A的速度小于在轨道Ⅰ上经过 A 的速度.故 B 错误。根据开普勒第三定律
甘肃省靖远县第一中学2018-2019学年高二下学期期中考试物理试题
甘肃省靖远县第一中学2018-2019学年高二下学期期中考试物理试题一、单选题1. 如图所示的电路中,L为一个自感系数很大、直流电阻不计的线圈,D1、D2是两个完全相同的灯泡,E是一内阻不计的电源.t=0时刻,闭合开关S,经过一段时间后,电路达到稳定,t1时刻断开开关S,.I1、I2分别表示通过灯泡D1和D2的电流,规定图中箭头所示的方向为电流正方向,)以下各图中能定性描述电流I随时间t变化关系的是(A .B .C .D .2. 如图所示,空间分布着宽为L,方向垂直于纸面向里的匀强磁场.一金属线框从磁场左边界匀速向右通过磁场区域.规定逆时针方向为电流的正方向,则感应电流随位移变化的关系图象(i-x)正确的是:( )A.B.C.D.3. 如图所示,质量为m的半圆轨道小车静止在光滑的水平地面上,其水平直径AB长度为2R,现将质量也为m的小球从距A点正上方高处由静止释放,然后由A点经过半圆轨道后从B冲出,在空中能上升的最大高度为(不计空气阻力),则()A.小车向左运动的最大距离为B.小球和小车组成的系统机械能守恒C.小球第二次能上升的最大高度为D.小球第二次离开小车在空中运动过程中,小车处于静止状态4. 一正弦交流电的电流随时间变化的规律如图所示.由图可知( )A.该交流电的电流瞬时值的表达式为i=2sin (100πt)AB.该交流电的频率是25 HzC.该交流电的电流有效值为AD.若该交流电流通过R=10 Ω的电阻,则电阻消耗的功率是40W5.先后用不同的交流电源给同一盏灯泡供电.第一次灯泡两端的电压随时间按正弦规律变化(如图甲所示);第二次灯泡两端的电压变化规律如图乙所示.若甲、乙图中的U0、T所表示的电压、周期值是相同的,则以下说法正确的是()A.第一次,灯泡两端的电压有效值是B.第二次,灯泡两端的电压有效值是C.第一、第二次,灯泡的电功率之比是2:9D.第一、第二次,灯泡的电功率之比是1:56. 如图所示的电路中,P、Q为两相同的灯泡,L的电阻不计,则下列说法正确的是()A.S断开瞬间,P立即熄灭,Q过一会儿才熄灭B.S接通瞬间,P、Q同时达到正常发光C.S断开瞬间,通过P的电流从左向右D.S断开瞬间,通过Q的电流与原来方向相同7. 如图所示,先后以速度v1和v2匀速把一矩形线圈水平拉出有界匀强磁场区域,v1=2v2,则在先后两种情况下( )A.线圈中的感应电动势之比为E1∶E2=1∶2B.线圈中的感应电流之比为I1∶I2=4∶2C.线圈中产生的焦耳热之比Q1∶Q2=2∶1D.通过线圈某截面的电荷量之比q1∶q2=2∶1二、解答题8. 如图甲所示,两个闭合圆形线圈A 、B 圆心重合,放在同一水平面内,线圈A 中通以如图乙所示的变化电流,t =0时电流的方向为顺时针(如图中箭头所示),在t 1~t 2时间内,对于线圈B ,下列说法中正确的是()A .线圈B 内有顺时针方向的电流,线圈有收缩的趋势B .线圈B 内有顺时针方向的电流,线圈有扩张的趋势C .线圈B 内有逆时针方向的电流,线圈有扩张的趋势D .线圈B 内有逆时针方向的电流,线圈有收缩的趋势9. 如图所示,边长为L 、匝数为n 的正方形金属线框,它的质量为m 、电阻为R ,用细线把它悬挂于一个有界的匀强磁场边缘.金属框的上半部处于磁场内,下半部处于磁场外,磁场随时间的变化规律为B =kt .求:(1)线框中的电流强度为多大?(2)t时刻线框受的安培力多大?10. 均匀导线制成的单匝正方形闭合线框abcd ,每边长为L ,总电阻为R ,总质量为m .将其置于磁感强度为B 的水平匀强磁场上方h 处,如图所示.线框由静止自由下落,线框平面保持在竖直平面内,且cd 边始终与水平的磁场边界平行.当cd 边刚进入磁场时:求:件.(3)若此时线框加速度恰好为零,求线框下落的高度h 所应满足的条(2)求cd 两点间的电势差大小;(1)求线框中产生的感应电动势大小;。
2018-2019学年高二物理3月月考试题 (I)
2018-2019学年高二物理3月月考试题 (I) 完卷时间:90 分钟满分: 100 分一、选择题(本大题有12小题,每小题4分,共48分。
其中1~8题每小题只有一个选项符合题意。
9~12题有一个或多个选项符合题意。
)1、如图5所示,A、B为大小、形状均相同且内壁光滑,但用不同材料制成的圆管,竖直固定在相同高度,两个相同的磁性小球,同时从A、B管上端的管口无初速度释放,穿过A管的小球比穿过B 管的小球先落到地面。
下面对于两管的描述中可能正确的是( )A.A管是用铁制成的,B管是用铝制成的B.A管是用铝制成的,B管是用塑料制成的C.A管是用有机玻璃制成的,B管是用塑料制成的D.A管是用塑料制成的,B管是用铝制成的2、如图,矩形线圈放在两同向相等的直线电流之间,都在同一平面内,矩形线圈从左向右匀速运动到虚线位置时,回路中感应电流方向情况为()A.先adcba后abcdaB.先abcda后adcbaC.一直是adcbaD.一直是abcda3、如图2所示,闭合金属圆环从高为h的曲面左侧自由滚下,又滚上曲面右侧,环平面与运动方向均垂直于非匀强磁场,环在运动过程中摩擦阻力不计,则下列选项错误的是( ) A.环滚上曲面右侧的高度等于hB.环滚入曲面左侧的高度小于hC.运动过程中环内有感应电流D.运动过程中安培力对环一定做负功4、如图所示,AB支路由带铁芯的线圈和电流表A1串联而成,设电流为I1;CD支路由电阻R和电流表A2串联而成,设电流为I2.两支路电阻阻值相同,在接通开关S和断开开关S的瞬间,会观察到( )A.S接通瞬间,I1<I2,断开瞬间I1=I2B.S接通瞬间,I1<I2,断开瞬间I1>I2C.S接通瞬间,I1>I2,断开瞬间I1<I2D.S接通瞬间,I1>I2,断开瞬间I1=I25、如图所示,矩形线圈 abcd 在匀强磁场中可以分别绕垂直于磁场方向的轴P 1和P 2以相同的角速度匀速转动,当线圈平面转到与磁场方向平行时( )A .线圈绕P 1转动时的电流等于绕P 2转动时的电流B .线圈绕P 1转动时的电动势小于绕P 2转动时的电动势C .线圈绕P 1和P 2转动时电流的方向相同,都是 a →b →c →dD .线圈绕P 1转动时dc 边受到的安培力大于绕P 2转动时dc 边受到的安培力6、某交流发电机给灯泡供电,产生正弦式交变电流的图象如图所示,下列说法中正确的是( )A .交变电流的频率为0.02 HzB .交变电流的瞬时值表达式为i =5cos50πt AC .在t =0.01 s 时,穿过交流发电机线圈的磁通量最大D .若发电机线圈电阻为0.4 Ω,则其产生的热功率为5 W7、一根沿东西方向的水平导体棒在赤道上方自由下落,则导体棒上各点的电势正确的说法是( )A .东端高B .西端高C .中点高D .各点电势相同8、如图所示,电阻为R ,其他电阻均可忽略,ef 是一电阻可不计的水平放置的导体棒,质量为m ,棒的两端分别与ab 、cd 保持良好接触,又能沿长度足够长的框架无摩擦下滑,整个装置放在与框架垂直的匀强磁场中,当导体棒ef 从静止下滑经一段时间后闭合开关S ,则S 闭合后( ) A .导体棒ef 的加速度一定大于g B .导体棒ef 的加速度一定小于gC .导体棒ef 最终速度随S 闭合时刻的不同而不同D .导体棒ef 的机械能与回路内产生的电能之和一定守恒9、如图所示的四个日光灯的接线图中,S 1为启动器,S 2为电键,L 为镇流器,能使日光灯正常发光的是( )A .①B .②C .③D .④abd cBP 1 P 2ωω10、如图所示,一平行板电容器和一个灯泡串联,接在交流电源上,灯泡正常发光.下列哪些情况中灯泡会变亮(灯不会烧毁)()A.电容器两极板间插入介电常数为ε的电介质B.电容器两板间距增大C.提高交变电流的频率D.电容器两板正对面积减小11、如图所示,矩形线框abcd的ad和bc的中点M、N之间连接一电压表,整个装置处于匀强磁场中,磁场的方向与线框平面垂直,当线框向右匀速平动时,以下说法正确的是( ) A.穿过线框的磁通量不变化,MN间无感应电动势B.MN这段导体做切割磁力线运动,MN间有电势差C.MN间有电势差,所以电压表有读数D.因为无电流通过电压表,所以电压表无读数12、如图3甲所示,A、B为两个相同的环形线圈,共轴并靠近放置,A线圈中通过如图3乙所示的电流I,则( )A.在t1到t2时间内A、B两线圈相吸引B.在t2到t3时间内A、B两线圈相排斥C.t1时刻两线圈作用力为零D.t2时刻两线圈作用力最大第Ⅱ卷(非选择题 52分)二、填空题(本大题有3小题,每空格3分,共12分)13、将正弦交流电经过整流器处理后,得到的电流波形刚好去掉了半周,如图所示,它的有效值是 A14、用均匀导线做成的正方形线框边长为0.2 m,正方形的一半放在垂直于纸面向里的匀强磁场中,如图1所示.当磁场以10 T/s的变化率增强时,线框中a、b两点间的电势差是U ab= V15、如图所示,一导线弯成半径为a的半圆形闭合回路。
甘肃省靖远一中2018-2019学年9月月考物理试卷
靖远一中2018-2019学年9月月考试卷物 理注意事项:1.答题前,先将自己的姓名、准考证号填写在试题卷和答题卡上,并将准考证号条形码粘贴在答题卡上的指定位置。
2.选择题的作答:每小题选出答案后,用2B 铅笔把答题卡上对应题目的答案标号涂黑,写在试题卷、草稿纸和答题卡上的非答题区域均无效。
3.非选择题的作答:用签字笔直接答在答题卡上对应的答题区域内。
写在试题卷、草稿纸和答题卡上的非答题区域均无效。
4.考试结束后,请将本试题卷和答题卡一并上交。
一、单选题1.如图所示为A 、B 两质点在同一直线上运动的位移—时间(x -t )图象.A 质点的图像为直线,B 质点的图象为过原点的抛物线,两图象交点C 、D 坐标如图.下列说法不正确的是( )A . A 、B 相遇两次B . t 1~t 2时间段内B 质点的平均速度与A 质点匀速运动的速度相等C . 两物体速度相等的时刻一定在t 1~t 2时间段内的中间时刻D . A 在B 前面且离B 最远时,B 的位移为2.如图所示,将两个质量分别为m 1=1kg 、m 2=4kg 的物体置于光滑的水平面上,中间用轻质弹簧测力计连接,两个大小分别为F 1=30N 、F 2=20N 的水平拉力分别作用在m 1、m 2上,则达到稳定状态后,下列说法正确的是()A . 弹簧测力计的示数是25 NB . 弹簧测力计的示数是50 NC . 在突然撤去F 1的瞬间,m 2的加速度大小为13 m/s 2D . 在突然撤去F 2的瞬间,m 2的加速度大小为7 m/s 23.如图所示,a 、b 、c 、d 是某匀强电场中的四个点,它们正好是一个矩形的四个顶点,电场线与矩形所在平面平行。
已知a 点电势为16V ,b 点电势为20V ,d 点电势为8V 。
下列判断正确的是A .c 点电势高于a 点电势B .场强的方向由b 指向dC .c 点的电势为12VD .若一电子从b 运动到c ,电场力做功为-4eV4.观察研究发现,“581C”行星是太阳系外发现的第一颗温度和尺寸都与地球类似,可能适合生命居住的行星。
甘肃省靖远一中2019—2020学年下学期3月月考高一物理试卷
靖远一中2018—2019学年下学期3月月考试卷高一物理一、选择题(本大题共10 小题,每小题4 分,共40 分。
1—7只有一个选项正确,8—10有多个选项正确,全部选对得4分,选对但不全得2分,有错选或不答得0分。
)1. 某质点从A 到B 做速率逐渐增大的曲线运动,轨迹如下图所示.现有四位同学在轨迹某处画出该质点的速度方向及加速度的方向,正确的是( )2. 如图所示,小车M 在恒力F 的作用下,沿水平地面做直线运动,由此可判断( )A .若地面光滑,则小车一定受三个力的作用B .若地面粗糙,则小车一定受四个力的作用C .若小车做匀速运动,则小车一定受四个力的作用D .若小车做匀加速运动,则小车一定受三个力的作用3.如图为一个做匀变速曲线运动的质点的轨迹示意图,已知在B 点的速度与加速度相互垂直,则下列说法中正确的是( )A .D 点的速率比C 点的速率大B .A 点的加速度与速度的夹角小于90°C .A 点的加速度比D 点的加速度大D .从A 到D 加速度与速度的夹角先增大后减小4. 如图, 一个小球悬挂在天花板下面,小球所受细绳拉力F T 的反作用力是( ) A. 小球受到的重力 B. 小球对细绳的拉力 C. 天花板对细绳的拉力 D. 细绳对天花板的拉力5. 如图,粗糙水平面上的物体在水平拉力F 的作用下做匀加速直线运动,现使F 不断减小,则在滑动过程中 ( ) A. 物体的加速度不断减小,速度不断增大 B. 物体的加速度不断增大,速度不断减小 C. 物体的加速度先变小再变大,速度先变大再变小 D. 物体的加速度先变大再变小,速度先变小再变大6. 有四个运动的物体A 、B 、C 、D ,物体A 、B 运动的s ﹣t 图象如图中甲所示;物体C 、D 从同一地点沿同一方向运动的v ﹣t 图象如图中乙所示.根据图象做出的判断正确的是( ) A. 物体A 和B 均做匀速直线运动且B 的速度比A 更大 B. 在0﹣3s 的时间内,物体B 运动的位移为30m C. t=3s 时,物体C 追上物体D D. t=3s 时,物体C 与物体D 之间有最大间距7. 如图,在倾角为的固定光滑斜面上,有一用绳子拴着的长木板,木板上站着一只猫。
靖远县第一中学2018-2019学年高二上学期第二次月考试卷物理
靖远县第一中学2018-2019学年高二上学期第二次月考试卷物理班级__________ 座号_____ 姓名__________ 分数__________一、选择题1.在日光灯的连接线路中,关于启动器的作用,以下说法正确的是()A.日光灯启动时,为灯管提供瞬时高压B.日光灯正常工作时,起降压限流的作用C.起到一个自动开关的作用,实际上可用一个弹片开关代替(按下接通,放手断开)D.以上说法均不正确2.物体从静止开始做匀加速直线运动,第3秒内通过的位移是3m,则()A. 第3秒内的平均速度是3m/sB. 物体的加速度是1.2m/s2C. 前3秒内的位移是6mD. 3S末的速度是3.6m/s3.(2016·河北沧州高三月考)某物体在竖直方向上的力F和重力作用下,由静止向上运动,物体动能随位移变化图象如图所示,已知0~h1段F不为零,h1~h2段F=0,则关于功率下列说法正确的是()A.0~h2段,重力的功率一直增大B.0~h1段,F的功率可能先增大后减小C.0~h2段,合力的功率可能先增大后减小D.h1~h2段,合力的功率可能先增大后减小4.横截面积为S的铜导线,流过的电流为I,设单位体积的导体中有n个自由电子,电子的电荷量为e,此时电子的定向移动的平均速率设为v,在时间内,通过导线横截面的自由电子数为A. B.C. D.5.如图所示,两个线圈套在同一个铁芯上,线圈的绕向如图甲所示,左线圈连着正方形线框abcd,线框所在区域存在变化的磁场,取垂直纸面向里为正,磁感应强度随时间变化如图乙所示,不计线框以外的感生电场,右侧线圈连接一定值电阻R ,下列说法中正确的是( )A. t 1时刻ab 边中电流方向由a→b ,e 点电势高于f 点B. 设t 1、t 3时刻ab 边中电流大小分别为i 1、i 3,则有i 1<i 3,e 点与f 点电势相等C. t 2~t 4时间内通过ab 边电量为0,定值电阻R 中无电流D. t 5时刻ab 边中电流方向由a→b ,f 点电势高于e 点6. 关于地磁场,下列说法正确的是 A. 地磁场的N 极在地理的北极附近 B. 地磁场的磁极与地理的南北极不完全重合 C. 地磁场的S 极在地理的北极附近D. 北京地区的地磁场有朝北和向下的两个分量7. 如图所示电路,水平放置的平行板电容器的一个极板与滑动变阻器的滑片P 相连接。
甘肃省靖远县第一中学19学年高二物理下学期期中试题(无答案).doc
2017-2018学年度第二学期期中考试高二物理试卷一.选择题(1—6为单选,7—10为多选,每题6分,共60分。
)1.电感对交变电流有阻碍作用,下列说法正确的是( )A. 线圈的自感系数越大,感抗一定越大B. 交流的频率越小,感抗一定越小C. 高频扼流圈可以用来“通直流,阻高频”D. 低频扼流圈可以用来“通交流,阻直流”2.一边长为L的正方形单匝线框绕垂直于匀强磁场的固定轴转动,线框中生的感应电动势e随时间t的变化情况,如图所示.已知匀强磁场的磁感应强度为B,则结合图中所给信息可判定( )A.t1时刻穿过线框的磁通量为BL2B.t2时刻穿过线框的磁通量为零C.t3时刻穿过线框的磁通量变化率为零D.线框转动的角速度为Em BL23.如图所示,水平放置的平行金属导轨MN和PQ之间接有定值电阻R,导体棒ab长为L,且与导轨接触良好,整个装置处于竖直向上的匀强磁场中,现使导体棒ab向右匀速运动,下列说法正确的是( ) A.导体棒ab两端的感应电动势越来越小B.导体棒ab中的感应电流方向是a→bC.导体棒ab所受安培力方向水平向右D.导体棒ab所受合力做功为零4.在研究自感现象的实验中,用两个完全相同的灯泡A、B与自感系数很大的线圈L和定值电阻R组成如图所示的电路(线圈的直流电阻可忽略,电源的内阻不能忽略),关于这个实验下面说法中正确的是( )A.闭合开关的瞬间,A、B一起亮,然后A熄灭B.闭合开关的瞬间,B比A先亮,然后B逐渐变暗C.闭合开关,待电路稳定后断开开关,B逐渐变暗,A闪亮一下然后逐渐变暗D.闭合开关,待电路稳定后断开开关,A、B灯中的电流方向均为从左向右5.如图所示,理想变压器原线圈接在交流电源上,图中各电表均为理想电表。
下列说法正确的是( ) A.当滑动变阻器的滑动触头P向上滑动时,R1消耗的功率变大B.当滑动变阻器的滑动触头P向上滑动时,电压表V示数变大C.当滑动变阻器的滑动触头P向上滑动时,电流表A1示数变大D.若闭合开关S,则电流表A1示数变大,A2示数变大6.一自耦变压器如图所示,环形铁芯上只绕有一个线圈,将其接在a、b间作为原线圈。
靖远县高中2018-2019学年高二上学期第三次月考试卷物理
靖远县高中2018-2019学年高二上学期第三次月考试卷物理班级__________ 座号_____ 姓名__________ 分数__________一、选择题1.1.A为实心木球,B为实心铁球,C为空心铁球。
已知三个球的直径相同,运动中空气阻力不计,A、C 球质量相同。
它们从同一高度处同时由静止开始自由下落,以下说法中正确的是:A. 三个球同时落地B. A球先落地C. B球先落地D. C球先落地【答案】A2.如图,闭合铜制线框用细线悬挂,静止时其下半部分位于与线框平面垂直的磁场中。
若将细线剪断后线框仍能静止在原处,则磁场的的磁感应强度B随时间t变化规律可能的是A. B. C. D.【答案】B【解析】3.在电梯内的地板上,竖直放置一根轻质弹簧,弹簧上端固定一个质量为m的物体。
当电梯匀速运动时,弹簧被压缩了x ,某时刻后观察到弹簧又被继续压缩了10x(重力加速度为g )。
则电梯在此时刻后的运动情况可能是A .以大小为1110g 的加速度加速上升 B .以大小为1110g 的加速度减速上升C .以大小为10g的加速度加速下降D .以大小为10g的加速度减速下降【答案】D 【解析】4. 如图所示,以o 为圆心的圆周上有六个等分点a 、b 、c 、d 、e 、f 。
等量正、负点电荷分别放置在a 、d 两处时,在圆心o 处产生的电场强度大小为E 。
现改变a 处点电荷的位置,使o 点的电场强度改变,下列叙述正确的是( )A. 移至b 处,o 处的电场强度大小减半,方向沿odB. 移至c 处,o 处的电场强度大小不变,方向沿oeC. 移至f 处,o 处的电场强度大小不变,方向沿oeD. 移至e 处,o 处的电场强度大小减半,方向沿oc 【答案】D5. 一个矿泉水瓶底部有一小孔。
静止时用手指堵住小孔不让它漏水,假设水瓶在下述几种运动过程中没有转动且忽略空气阻力,则A .水瓶自由下落时,小孔向下漏水B .将水瓶竖直向上抛出,水瓶向上运动时,小孔向下漏水;水瓶向下运动时,小孔不向下漏水C .将水瓶水平抛出,水瓶在运动中小孔不向下漏水D .将水瓶斜向上抛出,水瓶在运动中小孔向下漏水【答案】C【解析】无论向哪个方向抛出,抛出之后的物体都只受到重力的作用,加速度为g,处于完全失重状态,此时水和容器的运动状态相同,它们之间没有相互作用,水不会流出,所以C正确。
甘肃省白银市靖远第一中学2018-2019学年高二(下)期中物理试题(word无答案)
甘肃省白银市靖远第一中学2018-2019学年高二(下)期中物理试题(word无答案)一、单选题(★★) 1 . 如图所示,空间分布着宽为 L,垂直于纸面向里的匀强磁场.一金属线框从磁场左边界匀速向右通过磁场区域.规定逆时针方向为电流的正方向,则感应电流随位移变化的关系图( i- x)正确的是()A.B.C.D.(★★) 2 . 如图所示,质量为m的半圆轨道小车静止在光滑的水平地面上,其水平直径AB长度为2R,现将质量也为m的小球从距A点正上方高处由静止释放,然后由A点经过半圆轨道后从B冲出,在空中能上升的最大高度为(不计空气阻力),则()A.小车向左运动的最大距离为B.小球和小车组成的系统机械能守恒C.小球第二次能上升的最大高度为D.小球第二次离开小车在空中运动过程中,小车处于静止状态(★) 3 . 如图所示,长为 L的金属导线弯成一圆环,导线的两端接在电容为 C的平行板电容器上,P、 Q为电容器的两个极板,磁场垂直于环面向里,磁感应强度以 B= B 0+ kt( k>0)随时间变化,t=0时, P、 Q两板电势相等,两板间的距离远小于环的半径,经时间 t,电容器 Q板()A.不带电B.所带电荷量与t成正比C.带正电,电荷量是D.带负电,电荷量是(★) 4 . 一正弦交流电的电流随时间变化的规律如图所示.由图可知()A.该交流电的电流瞬时值的表达式为i=2sin (100πt)AB.该交流电的频率是25 HzC.该交流电的电流有效值为AD.若该交流电流通过R=10 Ω的电阻,则电阻消耗的功率是40W(★) 5 . 如图所示,理想变压器原线圈输入电压 u= U m sinω t,副线圈电路中 R 0为定值电阻, R 是滑动变阻器.V 1和V 2是理想交流电压表,示数分别用 U 1和 U 2表示;A 1和A 2是理想交流电流表,示数分别用 I 1和 I 2表示.下列说法正确的是()A.和表示电流的瞬时值B.和表示电压的最大值C.滑片P向下滑动过程中,不变、变大D.滑片P向下滑动过程中,变小、变小(★) 6 . 如图所示的电路中, P、 Q为两相同的灯泡, L的电阻不计,则下列说法正确的是()A.S断开瞬间,P立即熄灭,Q过一会儿才熄灭B.S接通瞬间,P、Q同时达到正常发光C.S断开瞬间,通过P的电流从左向右D.S断开瞬间,通过Q的电流与原来方向相同(★) 7 . 如图所示,先后以速度 v 1和 v 2匀速把一矩形线圈水平拉出有界匀强磁场区域, v 1=2 v ,则在先后两种情况下()2A.线圈中的感应电动势之比为::2B.线圈中的感应电流之比为::1C.线圈中产生的焦耳热之比::1D.通过线圈某截面的电荷量之比::1(★★) 8 . 如图5甲所示,两个闭合圆形线圈A、B的圆心重合,放在同一水平面内,线圈A中通以如图5乙所示的变化电流,t=0时电流方向为顺时针(如图中箭头所示).在t 1~t 2时间内,对于线圈B,下列说法中正确的是 ( )A. 线圈B内有顺时针方向的电流,线圈有扩张的趋势B. 线圈B内有顺时针方向的电流,线圈有收缩的趋势C. 线圈B内有逆时针方向的电流,线圈有扩张的趋势D. 线圈B内有逆时针方向的电流,线圈有收缩的趋势二、多选题(★★) 9 . 先后用不同的交流电源给同一盏灯泡供电.第一次灯泡两端的电压随时间按正弦规律变化(如图甲所示);第二次灯泡两端的电压变化规律如图乙所示.若甲、乙图中的 U 0、 T所表示的电压、周期值是相同的,则以下说法正确的是()A.第一次,灯泡两端的电压有效值是B.第二次,灯泡两端的电压有效值是C.第一、第二次,灯泡的电功率之比是2:9D.第一、第二次,灯泡的电功率之比是1:5(★) 10 . 如图所示的电路中,L为一个自感系数很大、直流电阻不计的线圈,D1、D2是两个完全相同的灯泡,E是一内阻不计的电源。
2019-2020学年白银市靖远一中高二下学期第一次月考物理试卷(3月份)(含答案解析)
2019-2020学年白银市靖远一中高二下学期第一次月考物理试卷(3月份)一、单选题(本大题共11小题,共44.0分)1.如图所示为理想变压器,三个灯泡L1、L2、L3都标有“4V,4W”,灯泡L4标有“4V,8W”,若它们都能正常发光,则变压器原、副线圈匝数比n1:n2和ab间输入电压为()A. 2:1,16VB. 2:1,20VC. 1:2,16VD. 1:2,20V2.图甲为理想变压器,其原、副线圈的匝数比为4:1,电压表和电流表均为理想电表,原线圈接图乙所示的正弦交流电,图中R1为阻值随温度升高而减小的热敏电阻,R1为定值电阻.下列说法正确的是()A. 交流电压u的表达式u=36√2sin100πt(V)B. 变压器原、副线圈中的电流之比为4:1C. 变压器输入、输出功率之比为1:4D. R1处温度升高时,电压表和电流表的示数均变大3.如图所示,在置于匀强磁场中的平行导轨上,横跨在两导轨间的导体杆PQ以速度v向右匀速移动,已知磁场的磁感强度为B、方向垂直于导轨平面(即纸面)向外,导轨间距为l,闭合电路acQPa中除电阻R外,其他部分的电阻忽略不计,则()A. 电路中的感应电动势E=IlBB. 电路中的感应电流I=BlvRC. 通过电阻R的电流方向是由a向cD. 通过PQ杆中的电流方向是由Q向P4.如图所示,理想变压器原副线圈匝数比为10:1,R0为定值电阻,R是滑动变阻器,原线圈两端的输入电压u=200sin100πt(V),设理想交流电压表V1、V2的示数分别是U1、U2;理想交流电流表A1、A2示数分别是I1、I2.下列说法中正确的是()A. 示数U2=20VB. 滑片P向b端滑动过程中,U2不变、I2变大C. 滑片P向b端滑动过程中,U1变小、I1变大D. 通过原、副线圈的交变电流频率之比为10:15.某交流发电机输出的交流电压v=220√2sin314t(V),此电压的最大值和有效值分别为()A. 220√2V和220√2VB. 220V和220VC. 220√2V和220VD. 220V和220√2V6.如图所示,有一金属环和一条形磁铁,下列哪些过程环中不会产生感应电流()A. 环不动,将磁铁插入环中B. 环不动,将磁铁从环中拔出C. 磁铁不动,将环套入磁铁D. 磁铁放在环中与环保持相对静止并一起向下运动7.如图所示,a、b是平行金属导轨,匀强磁场垂直导轨平面,c、d是分别串有电压表和电流表的金属棒,它们与导轨接触良好,当c、d以相同速度向右运动时,下列说法正确的是()A. 两表均有读数B. 两表均无读数C. 电流表有读数,电压表无读数D. 电流表无读数,电压表有读数8.如图是演示自感现象的电路,与是完全相同的灯泡,电阻均为R,在开关断开,闭合时,两灯的亮度一样,现闭合待电路稳定后,突然断开的瞬间()A. 立即熄灭B. 先变亮,再逐渐熄灭C. 有电流流过,方向向左D. 有电流流过,方向向右9.如图所示,一正弦交流电通过一电子元件后的波形图,则下列说法正确的是()A. 电流的变化周期是0.01sB. 电流的有效值是1AC. 电流通过100Ω的电阻时,1s内产生热量为200JD. 1s内通过导线某一横截面的电荷量是1C10.如图所示,匀强磁场与圆形导体环所在平面垂直,导体ef与环接触良好,当ef向右匀速运动时()A. 圆环中磁通量不变,环上无感应电流产生B. 整个环中有/顺时针方向的电流C. 整个环中有逆时针方向的电流D. 环的右侧有逆时针方向的电流,环的左侧有顺时针方向的电流11.如图所示,两根电阻不计、间距为l的平行金属导轨固定放置,其所在平面与水平面夹角为θ,上端连接一定值电阻R.图中有三条虚线cd、ef、gh,相邻两虚线之间的距离均为d,整个装置处在垂直导轨平面的磁感应强度为B的匀强磁场中.一质量为m、阻值可忽略的导体棒垂直导轨从ab位置处由静止释放.导轨在cd、ef之间涂绝缘涂层,导体棒仅与绝缘涂层导轨有摩擦力(其他区域摩擦不计)且与导轨绝缘,导体棒在整个运动过程中始终与导轨垂直,且在到达虚线cd之前已经做匀速直线运动,并一直保持此速度到达虚线gh处,重力加速度为g,则导体棒A. 在到达cd之前先匀加速运动,再匀速运动B. 在cd、ef之间与导轨间的动摩擦因数为cosθC. 在gh处的速度大小为mgRsinθB2l2D. 由ab到gh的过程中电阻R上产生的焦耳热为m2g2R2sin2θ2B4l4二、多选题(本大题共4小题,共16.0分)12.如图所示,当交流发电机的线圈平面绕轴OO′转到与磁场方向平行时,下列说法正确的是()A. 穿过线圈的磁通量为零B. 穿过线圈的磁通量最大C. 线圈产生的感应电动势为零D. 线圈产生的感应电动势最大13.如图所示,边长为L的正方形闭合导线框置于磁感应强度为B的匀强磁场中,线框平面与磁感线的方向垂直.用力将线框分别以速度v1和v2匀速拉出磁场,比较这两个过程,以下判断正确的是()A. 若v1>v2,通过线框导线的电荷量q1>q2B. 若v1>v2,拉力F1>F2C. 若v1=2v2,拉力作用的功率P1=2P2D. 若v1=2v2,拉力所做的功W1=2W214.如图所示,A、B为不同金属制成的正方形线框,导线截面积相同,A的边长是B的二倍,A的密度是B的1,A的电阻是B的4倍,当它们的下2边在同一高度竖直下落,垂直进入如图所示的磁场中,A框恰能匀速下落,那么()A. B框一定匀速下落B. 进入磁场后,A、B中感应电流强度之比是2:1C. 二框全部进入磁场的过程中,通过截面的电量相等D. 二框全部进入磁场的过程中,消耗的电能之比为1:115.如图所示,水平面放置的足够长的光滑平行金属导轨上有一质量为m的金属棒ab,导轨的一端连接电阻R,其他电阻不计,匀强磁场垂直于导轨平面,现对金属棒施加一个与棒垂直的水平向右的恒力F,使棒从静止开始向右运动的过程中()A. ab做加速度减小的加速运动直到速度恒定B. 外力F对ab做的功等于电阻R产生的焦耳热C. 外力F做功的功率等于电阻R的电功率D. 克服安培力做的功等于电路中产生的电能三、计算题(本大题共4小题,共40.0分)16.如图所示,足够长的平行光滑金属导轨水平放置,宽度L=0.4m,一端连接R=1Ω的电阻。
精品原创:2018-2019学年高二物理下学期第一次月考(3月)原创卷B卷(全解全析)
2018-2019 学年下学期第一次月考(3 月)原创卷B 卷高二物理·全解全析1.B 【解析】根据电磁工作原理,变化的电磁场中,炉陶瓷锅不能正常使用,故 A 错误;将两个接线柱连接起来,从而形成闭合电路,当因晃动,导致线圈切割磁感线,从而产生感应电流,出现安培阻力,进而阻碍其运动,是利用电磁阻尼原理减弱表针的摆动,进而保护表针不被损坏,所以 B 选项是正确的; 霍尔元件能够把磁学量转换为电学量,故 C 错误;家用电饭煲烧水,水沸腾后,不会自动进入保温状态, 只有当温度达到103 C 时,才会进入保温状态,故 D 错误。
3. C 【解析】线框进入磁场阶段,穿过线框的磁通量增加,线框中将产生感应电流.线框在磁场中运动阶段,穿过线框的磁通量保持不变,无感应电流产生;线框离开磁场阶段,穿过线框的磁通量减小,线框 中将产生感应电流,故 ABD 错误,C 正确。
4. B 【解析】由图乙可知,当 0.005 s 时,感应电动势最大,则此时穿过线框回路的磁通量变化率最大,故A 错误;由图乙可知,当 0.01 s 时,感应电动势为零,则此时穿过线框回路的磁通量最大,处于中性面,故 B 正确;线框产生的电动势的有效值 E =311 =220 V ,故 C 错误;由图可知,交流电的周期为 0.02 s ,则频率为:f =1/T =50 Hz ,故 D 错误。
5. B 【解析】该装置所加的电压为反向电压,发现当电压表的示数大于或等于 1.6 V 时,电流表示数为 0,知道光电子的最大初动能为 1.6 eV ,根据光电效应方程 E km =hγ–W 0,W 0=1.15 eV ,故 A 错误,B 正确。
电键 S 断开后,用光子能量为 2.75 eV 的光照射到光电管上时发生了光电效应,有光电子逸出,则有电流流过电流表。
故 C 错误。
当滑动触头向 a 端滑动时,反向电压增大,则到达集电极的电子的数目减小, 电流减小。
2019年甘肃省白银市靖远县高考物理三模试卷解析版
高考物理三模试卷题号一二三四五总分得分一、单选题(本大题共5小题,共30.0分)1.科学家探究自然界的物理规律,为人类的科学事业做出了巨大贡献,下列描述符合物理学史实的是()A. 普朗克首先把能量子引入物理学,正确破除了“能量连续变化”的传统观念B. 库仑首先引入了场的概念和电场线、磁感线的概念C. 贝可勒尔首先发现了X射线D. 牛顿给出万有引力公式F=G四的同时,首先给出了引力常量的数值2.图示电路中,直流电源给电容器充电,电容器两个极板带上了等量异种电荷。
以下操作能使电容器两板间电压降低的是()A. 保持开关S闭合,在电容器两板间插入介质B. 保持开关S闭合,减小两板距离C. 断开开关S,将电容器两极板错开一些D. 断开开关S,在电容器两板间插入介质3.质量为m的运动员从下蹲状态向上起跳,经时间t身体伸直并刚好离开水平地面,该过程中,地面对他的冲量大小为I.重力加速度大小为g。
运动员离开地面时的速度大小为()A. gtB.C.D.4.如图所示,固定平行导轨间有磁感应强度大小为B、方向垂直导轨平面向里的匀强磁场,导轨间距为l且足够长,左端接阻值为R的定值电阻,导轨电阻不计。
现有一长为2l的金属棒垂直放在导轨上,在金属棒以O点为轴沿顺时针方向以角速度ω转过60°的过程中(金属棒始终与导轨接触良好,电阻不计)()A. 通过定值电阻的最大电流为B. 通过定值电阻的最大电流为C. 通过定值电阻的电荷量为D. 通过定值电阻的电荷量为5.2019年1月3日,我国成功发射的“嫦娥四号”探测器在月球背面着陆,开启了人类探测月球的新篇章,若月球的质量是地球的,半径是地球的,“嫦娥四号”绕月球做匀速圆周运动的半径为月球半径的q倍,地球的第一宇宙速度为v1,则下列说法正确的是()A. “嫦娥四号”的发射速度小于v1B. 月球表面和地球表面的重力加速度大小之比为是C. 月球的第一宇宙速度为v1D. “嫦娥四号”绕月球运行的速度大小为v1二、多选题(本大题共4小题,共23.0分)6.甲、乙两车在乎直公路上行驶,其位移一时间图象如图所示,则下列说法正确的是()A. 0~4s内,乙车做匀速直线运动B. 2s末,甲、乙两车相遇C. 2s末,甲车的速度小于乙车的速度D. 0~4s内,甲、乙两车的平均速度相同7.如图甲所示,理想变压器的原、副线圈的匝数比n1:n2=11:2,保险丝R1的电阻为2Ω.若原线圈接入如图乙所示的正弦交变电压,要求通过保险丝的电流(有效值)不超过5A,加在电容器两极板的电压不超过50V,则滑动变阻器接入电路的阻值可以为()A. 5ΩB. 10ΩC. 12ΩD. 20Ω8.如图所示,在直角坐标系xOy中x>0空间内充满方向垂直纸面向里的匀强磁场(其他区域无磁场),在y轴上有到原点O的距离均为L的C、D两点。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
甘肃省靖远县第一中学2018-2019学年高二(下)第一次3月月考物理试卷一、单选题(本大题共11小题,共44.0分)1. 如图所示,灯泡L1接在变压器初级电路中,灯泡L2、L3、L4接在变压器次级电路中,变压器为理想变压器,交变电流电源电压为U,L1、L2、L3、L4都是额定电压为U0的同种型号灯泡,若四个灯泡都能正常发光,则()A. 123 1n n =,U=4UB. 1241nn=,U=4UC. 1213nn=,U=3UD. 1214nn=,U=3U【答案】A【解析】【分析】【详解】设灯泡的额定电流为I,则原线圈电流1I I=,副线圈电流23I I=,根据电流与匝数成反比,有122131n In I==,因为灯泡正常发光,副线圈两端的电压U2=U0,根据电压与匝数成正比,有112231U nU n==,解得:12033U U U==,交变电流电源电压0104U U U U=+=,故A正确,BCD错误.2. 如图1所示,理想变压器原、副线圈的匝数比为3︰1,保险丝的电阻为2Ω,熔断电流为2A.若原线圈接入如图2所示的正弦交流电,则下列说法正确的是()A. 副线圈中交变电流的频率为5HzB. 为了安全,滑动变阻器接入电路的最小阻值为3ΩC. 电压表V 的示数为15VD. 将滑动变阻器的滑片向下移动,电压表V 和电流表A 1的示数均增大 【答案】B 【解析】 【分析】【详解】变压器不改变频率,所以副线圈中交变电流的频率为11500.02f Hz Hz T ===,故A 错误;保险丝的电阻为2Ω,熔断电流为2A ,为了安全,滑动变阻器接入电路的最小阻值为2min max 3U R r I =-=Ω保,故B 正确;原线圈电压有效值为1302mU V ==,根据变压器原理可得:121210n U U V n =⋅=,故电压表V的示数为10V ,故C 错误;将滑动变阻器滑片向下移动,滑动变阻器接入电路的总电阻减小,副线圈电流强度增大,则原线圈的电流强度也增大,所以电流表A 1的示数增大,因为匝数比不变,所以V 的示数不变,故D 错误.所以B 正确,ACD 错误. 3. 如图所示,abcd 为水平放置的平行“”形光滑金属导轨,间距为l ,导轨间有垂直于导轨平面的匀强磁场,磁感应强度大小为B ,导轨电阻不计.已知金属杆MN 倾斜放置,与导轨成θ角,单位长度的电阻为r ,保持金属杆以速度v 沿平行于cd 的方向滑动(金属杆滑动过程中与导轨接触良好).则( )A. 电路中感应电动势的大小为sin Blv θB. 金属杆M 端电势低于N 端电势C. 金属杆所受安培力的大小为2B lvrD. 金属杆的发热功率为22sin B lv r θ【答案】C 【解析】 【分析】【详解】A 、设MN 在两导轨间的长度为L ,则有效切割长度为Lsin l θ=,切割产生的感应电动势E Blv =,故A 错误;A 、根据右手定则知,金属杆中的感应电流方向为N 到M ,M 相当于电源的正极,N 相当于电源的负极,可知电路中N 点电势低,故B 错误;C 、感应电流sin sin EBlv Bv I l Rr r θθ===⋅,金属杆所受的安培力2A lv F BIL rB ==,故C 正确.D 、金属棒的热功率222sin l P IR rvB θ==,故D 错误.4. 如图所示,T 为理想变压器,原副线圈匝数比为5:1.A 1、A 2为理想交流电流表,V 1、V 2为理想交流电压表,R 1、R 2为定值电阻,R 3为光敏电阻(阻值随光照强度的增大而减小),原线圈两端电压u =2202sin314tV ,以下说法正确的是( )A. 当光照增强时,电压表2V 示数保持不变B. 当光照增强时,变压器的输入功率变大C. 当光照增强时,电流表1A 示数变小D. .当光照增强时,电压表1V 示数增大 【答案】B 【解析】 【分析】【详解】AD 、原线圈两端电压有效值为220V ,原副线圈匝数比为5:1,所以副线圈的电压有效值为44V ,电压表V 1示数为44V 保持不变,与电阻的变化无关;当光照增强时,R 3的电阻减小,总的电阻减小,由于副线圈输出电压不变,所以电路的总电流要变大,R 1的电压变大,副线圈的总电压不变,所以电压表V 2示数变小,故AD 错误;B 、当光照增强时,R 3的电阻减小,总的电阻减小,由于副线圈输出电压不变,所以副线圈的用电器消耗的总功率增大;由于变压器的输入功率与输出功率相等,所以变压器的输入功率也增大.故B 正确;C 、当光照增强时,R 3的电阻减小,总的电阻减小,所以电路的总电流要变大,因此A 1、A 2的示数都要变大,故C 错误5. 如图所示,交流电压u =311sin(314 t +6π) V 加在阻值为220 Ω 的电阻两端,则( )A. 电压表的读数为311 VB. 电流表的读数为1 AC. 电流表的读数为 1. 414 A D. 2 s 内电阻产生的电热是880 J 【答案】B 【解析】 【分析】【详解】ABC 、电压表和电流表的示数都是有效值,由交变电流的表达式可知,2202mU V ==有,则电压表的示数应该是220 V ,电流表的示数 1U I A R==有有,故B 正确,A 、C 错误; D 、根据教二定律计算产生的电热2212202?440?Q I Rt J J ==⨯⨯=有,故D 错误; 故选B .6. 下列情况中能产生感应电流的是( )A. 如图甲所示,导体AB顺着磁感线运动B. 如图乙所示,条形磁铁插入线圈中不动时C. 如图丙所示,小螺线管A置于大螺线管B中不动,开关S一直接通时D. 如图丙所示,小螺线管A置于大螺线管B中不动,开关S一直接通,在移动变阻器滑片的过程中【答案】D【解析】如图甲所示,导体AB顺着磁感线运动,不切割磁感线,无感应电流,选项A错误;如图乙所示,条形磁铁插入线圈中不动时,磁通量不变,无感应电流产生,选项B错误;如图丙所示,小螺线管A置于大螺线管B中不动,开关S一直接通时,穿过B的磁通量不变,无感应电流,选项C错误;如图丙所示,小螺线管A置于大螺线管B中不动,开关S一直接通,在移动变阻器滑片的过程中,线圈A中的电流变化,穿过线圈B的磁通量变化,会有感应电流产生,选项D正确;故选D.点睛:解答本题的关键是正确理解感应电流产生的条件,即穿过闭合回路的磁通量变化,或者闭合电路的部分导体在磁场中做切割磁感线运动.7. 在xOy平面内有一条抛物线金属导轨,导轨的抛物线方程为y2=4x ,磁感应强度为B的匀强磁场垂直于导轨平面向里,一根足够长的金属棒ab垂直于x轴从坐标原点开始,以恒定速度v沿x轴正方向运动,运动中始终与金属导轨保持良好接触形成闭合回路,如图甲所示.则所示图象中能表示回路中感应电动势大小随时间变化的图象是( )甲A.B.C.D.【答案】B【解析】【分析】【详解】由图知,导体切割的有效长度为2y,根据法拉第电磁感应定律,又y2=4x,x=vt,联立解得,因导体做匀速运动,故E2与t成正比,所以B正确;ACD错误.8. 如图所示,图甲和图乙是演示自感现象的两个电路图,L1和L2为电感线圈.实验时,断开开关S1瞬间,灯A1突然闪亮,随后逐渐变暗;闭合开关S2,灯A2逐渐变亮,而另一个相同的灯A3立即变亮,最终灯A2与灯A3的亮度相同.下列说法正确的是()A. 图甲中,1A的电阻比1L的直流电阻小B. 图甲中,断开开关1S瞬间,流过1A的电流方向自右向左C. 图乙中,变阻器R连入电路的电阻比2L的直流电阻大D. 图乙中,闭合开关2S瞬间,2L中的电流与变阻器R中的电流相等【答案】B【解析】【分析】【详解】A、图甲中,断开S1的瞬间,A1灯突然闪亮,是因为电路稳定时,L1的电流大于A1的电流,可知L 1的电阻小于A 1的电阻,故A 错误;B 、图甲中,闭合S 1,电路稳定后两个支路电流的方向都向右,断开开关S 1瞬间,灯A 1的原来的电流消失,线圈中的电流方向不变,所以流过A 1的电流方向自右向左,故B 正确;C 、图乙中,因为要观察两只灯泡发光的亮度变化,两个支路的总电阻相同,因两个灯泡电阻相同,所以变阻器R 与L 2的电阻值相同,故C 错误;D 、图乙中,闭合S 2瞬间,L 2对电流由阻碍作用,所以L 2中电流与变阻器R 中电流不相等,故D 错误. 9. 如图所示是一交变电流的i -t 图象,则该交流电电流的有效值为( )A. 22AB.2303A C. 4AD. 8A 3【答案】B 【解析】 【分析】【详解】设交流电电流的有效值为I ,电阻为R ,周期为2310s T -=⨯,则有222222310()11042102I R R R ---⨯⨯=⨯⨯+⨯⨯⨯ 解得230A 3I =故选B 。
10. 法拉第圆盘发电机的示意图如图所示,铜圆盘安装在竖直的铜轴上,两铜片P 、Q 分别于圆盘的边缘和铜轴接触,圆盘处于方向竖直向上的匀强磁场B 中,圆盘旋转时,关于流过电阻R 的电流,下列说法正确的是( )A. 若圆盘转动的角速度均匀增加,则电流大小恒定B. 若从上往下看,圆盘顺时针转动,则电流沿b 到a 的方向流过RC. 若圆盘转动方向不变,角速度大小发生变化,则电流方向可能发生变化D. 若圆盘转动的角速度变为原来的2倍,则电流在R 上的热功率也变为原来的4倍 【答案】D 【解析】 【分析】【详解】A 、铜盘转动产生的感应电动势为:212E B L ω=,若ω增大,E 增大,电流大小增大,故A 错误; B 、由右手定则可知,回路中电流方向不变,若从上往下看,圆盘顺时针转动,由右手定则知,电流沿a 到b 的方向流过R ,故B 错误;C 、若圆盘转动方向不变,角速度大小发生变化,则电流方向不变,大小变化,故C 错误;D 、若圆盘转动的角速度变为原来的2倍,根据212E B L ω=,EI R=可知回路电流变为原来2倍,根据2P I R =可知电流在R 上的热功率也变为原来的4倍,故D 正确.11. 如图所示,两根间距为l 的光滑平行金属导轨与水平面夹角为α,图中虚线下方区域内存在磁感应强度为B 的匀强磁场,磁场方向垂直于斜面向上.两金属杆质量均为m ,电阻均为R ,垂直于导轨放置.开始时金属杆ab 处在距磁场上边界一定距离处,金属杆cd 处在导轨的最下端,被与导轨垂直的两根小柱挡住.现将金属杆ab 由静止释放,当金属杆ab 刚进入磁场便开始做匀速直线运动.已知重力加速度为g ,则A. 金属杆ab 进入磁场时感应电流的方向为由a 到bB. 金属杆ab 进入磁场时速度大小为222sin mgR B l αC. 金属杆ab 进入磁场后产生的感应电动势为sin mg BlαD. 金属杆ab 进入磁场后金属杆cd 对两根小柱的压力大小为零 【答案】B 【解析】 【分析】【详解】由右手定则可知,ab 进入磁场时产生的感应电流有b 流向a ,故A 错误;从ab 刚进入磁场时受到的安培力:F=BIL=BL 222BLv B L v R R R =+;ab 进入磁场做匀速直线运动,由平衡条件得:222B L vR=mgsinα,解得:v=222mgRsin B l α,故B 正确;ab 进入磁场产生的感应电动势为:E=BLv=2mgRsin Blα,故C 错误;由左手定则可知,cd 受到的安培力平行与斜面向下,则cd 对两根小柱的压力不为零,故D 错误;故选B .二、多选题(本大题共4小题,共16.0分)12. 交流发电机线圈电阻r =1Ω,用电器电阻R =9Ω,电压表示数为9V ,如图所示,那么该交流发电机( )A. 电动势的峰值为2VB. 电动势的有效值为9 VC. 交流发电机线圈通过中性面时电动势的瞬时值为102V D. 交流发电机线圈自中性面转过90202【答案】AD 【解析】 【分析】【详解】A 、用电器电阻R=9Ω,电压表示数为9V ,则电路中的电流为:919U I A A R === 所以电路中的电动势问:11910E I R r V V =+=⨯+=()(). 电压表的读数是交流电的有效值,所以10V 是电路中电动势的有效值,其最大值:102m E V =,故A 正确,B 错误;C 、由交流电的产生与变化的规律可知,当线圈处于中性面时,感应电动势最小,为零,故C 错误;D 、线圈自中性面转过90°的过程中的平均感应电动势为:22102202214BS BS E t ωππω∆Φ⨯=====∆⋅,故D 正确. 13. 如图所示,一个边长为L 的正方形导电线框,在外力作用下,以速度v 匀速穿过宽度均为L 的两个平行边界的匀强磁场,这两个磁场的磁感应强度大小均为B ,方向相反,取顺时针方向的电流为正,受力向右为正,以bc 边刚进入磁场开始关于线框中产生的感应电流和线框所受安培力F 分别与位移x 之间的函数图象,下列图像正确的是A. B. C.D.【答案】AC【解析】【分析】由E=BLv求出感应电动势,由欧姆定律求出电流大小,由右手定则判断出感应电流方向,应用安培力公式求出安培力大小,应用左手定则判断出安培力方向,然后分析图示图象答题.【详解】A、B、0-L内,感应电动势为:E=BLv,感应电流为:E BLvIR R==,由右手定则可知,电流方向沿逆时针方向,为负的;L-2L内,感应电动势为:E=2BLv,感应电流为:2E BLvIR R==,由右手定则可知,电流方向沿顺时针方向,为正的;2L-3L内,感应电动势为:E=BLv,感应电流为:E BLvIR R==,由右手定则可知,电流方向沿逆时针方向,为负的,故A正确,B错误;C、D、安培力:F=BIL,在0-L内22B L vFR=,L-2L内224B L vFR=,2L-3L内22B L vFR=,由左手定则可知,整个过程安培力始终向左,为负的,故C正确,D错误;故选AC.【点睛】此题电磁感应中图象的问题,近几年高考中出现的较为频繁,解答本题关键要掌握法拉第电磁感应定律、欧姆定律、楞次定律、安培力公式等等知识,要知道当线框左右两边都切割磁感线时,两个感应电动势方向相同,是串联关系.14. 如图所示,磁感应强度为B 的有界匀强磁场的宽度为L ,一质量为m 、电阻为R 、边长为d(d<L)的正方形金属线框竖直放置.线框由静止释放、进入磁场过程中做匀速运动,完全离开磁场前已做匀速运动.已知重力加速度为g .则线框()A. 进、出磁场过程中电流方向相同B. 进、出磁场过程中通过线框柴一横截面的电荷量相等C. 通过磁场的过程中产生的焦耳热为mg(L+d)D. MN 边离开磁场时的速度大小为22mgRB d 【答案】BCD 【解析】 【分析】根据右手定律判断感应电流方向,根据法拉第电磁感应定律求解电量,根据能量守恒定律求解焦耳热,根据重力与安培力平衡求解速度即可;【详解】A 、根据右手定则可知:在进入磁场时感应电流的方向为逆时针方向,在离开磁场时感应电流方向为顺时针方向,故选项A 错误; B 、根据法拉第电磁感应定律可知:E t ∆Φ=∆,则电流为:EI R =,则电量为:q I t R∆Φ=⋅∆=,由于线圈进入磁场和离开磁场时的∆Φ相同,电阻R 不变,则进、出磁场过程中通过线框某一横截面的电荷量相等,故选项B 正确;C 、由于进入磁场和离开磁场时均为匀速运动,说明进入和离开时速度相同,即动能相同,根据能量守恒定律可知:减少的重力势能转化为焦耳热,即产生的焦耳热为()mg L d +,故选项C 正确;D 、由题可知,离开磁场时匀速运动,即重力与安培力平衡,即:Bdvmg BId B d R== 则离开磁场时速度为:22mgRv B d =,故选项D 正确. 【点睛】对于电磁感应问题研究思路常常有两条:一条从力的角度,重点是分析安培力作用下物体的平衡问题;另一条是能量,分析电磁感应现象中的能量如何转化是关键,注意电量的求法问题.15. 如图,足够长的U 型光滑金属导轨平面与水平面成θ角(0<θ<90°),其中MN 与PQ 平行且间距为L ,导轨平面与磁感应强度为B 的匀强磁场垂直,导轨电阻不计.金属棒ab 由静止开始沿导轨下滑,并与两导轨始终保持垂直且良好接触,ab棒接入电路的电阻为R,当流过ab棒某一横截面的电量为q时,棒的速度大小为v,则金属棒ab在这一过程中()A. 运动的平均速度大小为12v B. 下滑的位移大小为qRBLC. 产生的焦耳热为qBLvD. 受到的最大安培力大小为22sin B L vRθ【答案】B 【解析】金属棒ab开始做加速度逐渐减小的变加速运动,不是匀变速直线运动,平均速度大于12v,故A错误.由R BLx Rq∆Φ==可知:下滑的位移qRxBL=;故B正确;产生的焦耳热Q=I2Rt=qIR,而这里的电流I比棒的速度大小为v时的电流BLvIR'=小,故这一过程产生的焦耳热小于qBLv.故C错误;金属棒受到的安培力22E BLv B L vF BIL BL BLR R R安==⋅=⋅=,故D错误;故选B.点睛:本题考查了电磁感应与力学的综合,关键理清金属棒的运动规律,能知道求电量时要用法拉第电磁感应定律求平均电动势.三、计算题(本大题共4小题,共40.0分)16. 如图所示,在磁感应强度为1T的匀强磁场中,让长度为0.8m的导体棒MN在无摩擦的框架上以5m/s 的速度向右匀速运动,电阻R1=6Ω,R2=4Ω,MN的电阻为1.6Ω,其他导体电阻不计,试计算:(1)导体棒MN两端电压大小(2)导体棒MN受到的安培力的大小.【答案】(1)1A(2)0.8N【解析】【分析】【详解】(1)MN 切割磁感线产生的感应电动势为:4E BLv V == 电路相当于R 1与R 2并联,则外电阻为:R =1212R R R R +=2.4Ω根据闭合电路欧姆定律有:I =ER r+=1A 导体棒MN 两端电压大小为:U =IR =2.4V ;(2)根据安培力的公式,MN 受到的安培力大小为:F =BIL =0.8N .17. 如图所示,矩形线圈匝数N =100匝,ab =30cm ,ad =20cm ,匀强磁场磁感应强度B =0.8T ,绕轴OO ′从图示位置开始匀速转动,角速度ω=100πrad /s ,试求:(1)穿过线圈的磁通量最大值Φm 为多大? (2)线圈产生的感应电动势最大值E m 为多大? (3)写出感应电动势e 随时间变化的表达式?(4)从图示位置开始匀速转动30°过程中,线圈中产生的平均电动势为多少? 【答案】(1)0.048 Wb ;(2)480V ;(3)e =480πcos100πt (4)1440V . 【解析】 【分析】【详解】(1)当线圈转至与磁感线垂直时,磁通量有最大值,为:0.80.30.20.048m BS Wb Wb Φ==⨯⨯=; (2)线圈与磁感线平行时,感应电动势有最大值,为:480m E NBS V ωπ==; (3)从图示位置开始计时,电动势的瞬时表达式为:480100m e E cos t cos tV ωππ==;(4)根据法拉第电磁感应定律得:()3001440302360N BSsin N E V t πω︒-Φ===︒⋅. 18. 风力发电作为新型环保新能源,近几年来得到了快速发展.如果风车阵中某发电机输出功率为P 1=120kW ,输出电压是U 1=250V .发电站通过原副线圈的匝数之比为n 1:n 2=1:12的升压变压器、总电阻为r =10Ω的输电线和降压变压器把电能输送给用户.已知用户需要的电压是U 4=220V ,求:(1)升压变压器的输出电压U 2; (2)输电线上损失的电功率P 损;(3)降压变压器原、副线圈的匝数比n 3:n 4. 【答案】(1)3000V (2)16kW (3)130:11 【解析】【分析】【详解】(1)升压变压器的原副线圈电压之比等于匝数之比,故12123000n U U V n =⋅= (2)输电线上的电流为22120000403000P I A A U === 损失功率为2=16P I r kW =损(3)降压变压器原线圈的电压为U 3=U 2-I 2r =3000-40×10V =2600V 故3344260013022011n U n U === 19. 如图甲所示,斜面的倾角α=30°,在斜面上放置一矩形线框abcd ,ab 边的边长L 1=1m ,bc 边的边长L 2=0.6m ,线框的质量m =1kg ,线框的电阻R =0.1Ω,线框受到沿斜面向上的恒力F 的作用,已知F =15N ,线框与斜面间的动摩擦因数μ=3.线框的边ab ∥ef ∥gh ,斜面的ef hg 区域有垂直斜面向上的匀强磁场,磁感应强度B 随时间t 的变化情况如图乙的B -t 图象所示,时间t 是从线框由静止开始运动起计时的.如果线框从静止开始运动,进入磁场最初一段时间是匀速的,ef 线和gh 线的距离x =5.1m ,取g =10m /s 2.求:(1)线框进入磁场前的加速度a ; (2)线框进入磁场时匀速运动的速度v ;(3)在丙图中画出线框从静止开始运动直至ab 边运动到gh 线过程的v -t 图象;(4)线框从静止开始运动直至ab 边运动到gh 线的过程中产生的焦耳热Q . 【答案】(1)5 m/s 2 (2)2 m/s(3)如图;(4)3.5 J 【解析】试题分析:(1)线框进入磁场前,线框受到线框的重力、拉力F 、斜面的支持力和线框的摩擦力作用,由牛顿第二定律:F -mgsinα-μmgcosα=ma 得线框进入磁场前的加速度a="5" m/s 2(2)因为线框进入磁场的最初一段时间做匀速运动,ab 边进入磁场切割磁感线, 产生的电动势E 1=BL 1v 形成的感应电流I 1=1E R受到沿斜面向下的恒定的安培力F 安=BI 1L 1 线框受力平衡,有F =mgsin α+μmgcosα+F 安此时磁感应强度必恒定不变B=0.5 T ,代入数据解得v =2 m/s (3)线框abcd 进入磁场前做匀加速直线运动,进入磁场前的运动时间 t 1=va=0.4 s 进入磁场过程中线框做匀速运动的时间t 2=2L v=0.3 s 线框完全进入磁场后至运动到gh 线,线框受力情况与进入磁场前相同,仍做匀加速直线运动,所以该阶段的加速度大小仍为a =5 m/s 2,该过程有x-l 2=vt 3+12at 23,解得t 3="1" s 线框从静止开始运动直至ab 边运动到gh 线过程的v -t 图象如图;(4)线框整体进入磁场后,ab 边运动到gh 线的过程中,线框中有感应电流的时间 t 4=t 1+t 2+t 3-0.9 s=0.8 s2·0.50.60.25?2.10.9B S E V V t ∆⨯===∆- 此过程产生的焦耳热Q 2=224E t R= 0.5 J线框匀速进入磁场过程中产生的焦耳热Q 1= I 12Rt 2 ="3" J线框从静止开始运动直至ab 边运动到gh 线的过程中产生的焦耳热 Q= Q 1+ Q 2=3.5 J 考点:法拉第电磁感应定律;牛顿第二定律的应用【名师点睛】本题是电磁感应、牛顿第二定律以及能量守恒定律的综合题目;解题时分析线框的受力情况,确定其运动情况是关键,解题时要能分阶段处理物理过程;同时注意要牢记一些经验公式,例如安培力的经验表达式22A B F Rl v=,要会推导.。
