电缆保护管(镀锌钢管)[内容详细]

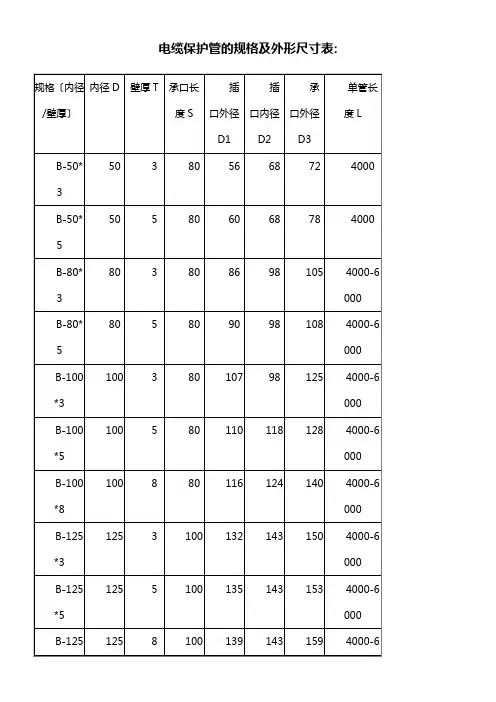

电缆保护管的规格及外形尺寸表
电缆保护管的规格及外形尺寸表:
安装与施工：
一、管道搬运
FRP复合玻璃钢电缆保护管的装卸必需采用人工扛抬的方式，切忌随意从车上抛扔，以避免损坏承插口。
二、电缆沟的开挖
电缆沟的开挖宽度及深度应按照需埋设保护管层数和列数来决定，其管顶离地面不得小于500mm。
3、沟底的根底处置
地下导管一般要经受其覆盖土的荷重及外界附加的荷重(交通车辆及其所载货物的重量)。
因此对沟的根底处置应予以高度重视，不良的根底将会引发导管的z字形移位及局部应力集中，使电缆的蒙受要挟。
对一般土壤的地段：只要在沟底敷设50-100mm的黄沙或混凝土垫层并加以压实整平即可。
对局部土壤层较差的地段为预防致使管枕的不均匀深陷，应在这些地段管枕下垫上混凝土垫板，在沟底一样需要敷设
50-100mm的黄沙或混凝土垫层并加以压实整平。
电缆保护管材料种类及优缺点
电缆保护管材料种类及优缺点电缆保护管是一种用于保护电缆的管道。
它可以保护电缆免受外部环境的损害，同时还能提供电缆的机械保护和绝缘性能。
在选择电缆保护管材料时，需要考虑其材料种类及其优缺点。
本文将重点介绍几种常见的电缆保护管材料及其特点。
1. 塑料电缆保护管塑料电缆保护管是一种常见的电缆保护管材料，其主要材料有聚氯乙烯（PVC）、聚乙烯（PE）和聚丙烯（PP）等。
这种材料具有良好的耐腐蚀性、绝缘性和抗压性能，且重量轻、安装方便。
然而，塑料电缆保护管的耐热性较差，易老化和变形，适用于一般温度和压力条件下的电缆保护。
2. 金属电缆保护管金属电缆保护管的主要材料有镀锌钢、不锈钢和铝等。
这种材料具有较高的强度和耐压性能，能够抵抗较大的外部冲击和压力。
金属电缆保护管还具有良好的耐火性能和防电磁干扰能力。
然而，金属电缆保护管的重量较大，安装和维护较为复杂，且易受腐蚀和氧化影响。
3. 玻璃纤维增强塑料电缆保护管玻璃纤维增强塑料电缆保护管是一种新型的电缆保护管材料，它将玻璃纤维与塑料复合而成。
这种材料具有较高的强度和刚性，能够抵抗较大的外部冲击和压力。
与金属电缆保护管相比，玻璃纤维增强塑料电缆保护管更轻便、耐腐蚀性能更好，并且不易受到电磁干扰。
然而，玻璃纤维增强塑料电缆保护管的价格较高，安装和维护也较为复杂。
4. 混凝土电缆保护管混凝土电缆保护管是一种采用混凝土制成的电缆保护管材料。
这种材料具有较高的强度和耐压性能，能够承受较大的外部冲击和压力。
混凝土电缆保护管还具有良好的耐火性能和耐腐蚀性能。
然而，混凝土电缆保护管的重量较大，安装和维护较为复杂，且易受到温度变化和震动的影响。
电缆保护管材料种类繁多，每种材料都有其独特的优缺点。
在选择电缆保护管材料时，需要根据实际使用条件和要求综合考虑各种因素。
塑料电缆保护管适用于一般温度和压力条件下的电缆保护；金属电缆保护管具有较高的强度和耐压性能，适用于较为恶劣的环境；玻璃纤维增强塑料电缆保护管具有较好的耐腐蚀性能和防电磁干扰能力，适用于对环境要求较高的场所；混凝土电缆保护管具有较高的强度和耐压性能，适用于对机械保护要求较高的场所。
电缆保护管(SC管等)
SC管SC在电气施工中的名称就是普通焊管俗称（黑铁管），现在的工程电气施工中普遍的使用，一般为墙内、顶板内暗敷设，施工前管内要防腐处理。
SC管是一种金属焊接管，但由于施工难度较大，所以现在只有在管径大于等于50时才用，至于小于50的一般用JDG或KBG管代用。
sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管sc管是钢导管的英文单词 steel conduit 的开头字母缩写.SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）新标注为RC,通于原来标注的GG，是通常说的水水煤气管。
新标注的TC，指的是薄壁电线管。
以上通称焊接钢管。
新标注，PC聚氯乙烯硬管 FPC半硬管 KPC 波纹管 CT，为桥架敷设KBG，JBG是薄壁电线管的一个变种，属于行业标准标注，不是国标，和SC等不是一回事SC是规范上的焊管，而且是厚壁的，壁厚通常不小于3mmKBG---扣压式电气导管,用专用的压钳将套接管与导管压接紧固;JBG---紧固式电气导管,套管与导管使用用螺丝紧固.JDG、KBG管成为扣压式镀锌钢管，不用防腐、不用跨接。
是黄色的。
壁厚为1.2mm。
2.5左右。
广泛应用，节省钢材。
安装简便，功效高。
但要用正规厂家的，否则弯曲时，易扁、开裂。
要用配套的弯曲工具和弹簧。
JDG导管及系列产品是我公司在吸收国内外同类先进技术的改进型，与日本JIS工业标准相一致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产品易滑扣等不良现象。
选材精当JDG导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。
施工方便无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序。
只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可，与接线盒连接处用锁母紧定即可。
电缆保护管敷设技术要求

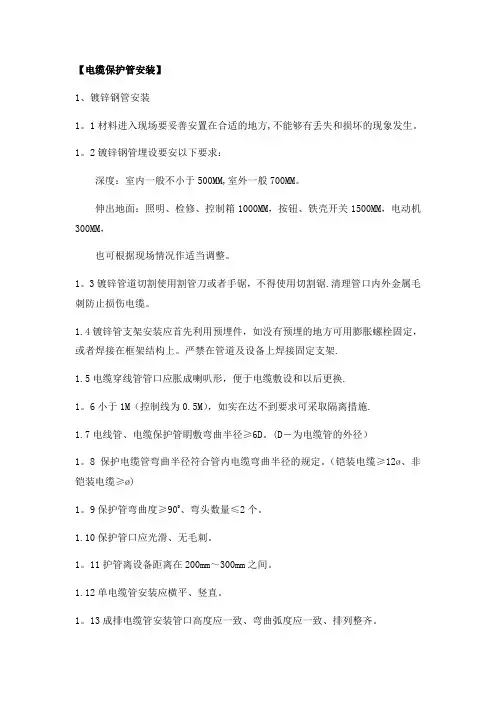

【电缆保护管安装】1、镀锌钢管安装1。
1材料进入现场要妥善安置在合适的地方,不能够有丢失和损坏的现象发生。
1。
2镀锌钢管埋设要安以下要求：深度：室内一般不小于500MM,室外一般700MM。
伸出地面：照明、检修、控制箱1000MM，按钮、铁壳开关1500MM，电动机300MM，也可根据现场情况作适当调整。
1。
3镀锌管道切割使用割管刀或者手锯，不得使用切割锯.清理管口内外金属毛刺防止损伤电缆。
1.4镀锌管支架安装应首先利用预埋件，如没有预埋的地方可用膨胀螺栓固定，或者焊接在框架结构上。
严禁在管道及设备上焊接固定支架.1.5电缆穿线管管口应胀成喇叭形，便于电缆敷设和以后更换.1。
6小于1M（控制线为0.5M），如实在达不到要求可采取隔离措施.1.7电线管、电缆保护管眀敷弯曲半径≥6D。
(D－为电缆管的外径）1。
8保护电缆管弯曲半径符合管内电缆弯曲半径的规定。
（铠装电缆≥12ø、非铠装电缆≥ø)1。
9保护管弯曲度≥900、弯头数量≤2个。
1.10保护管口应光滑、无毛刺。
1。
11护管离设备距离在200mm～300mm之间。
1.12单电缆管安装应横平、竖直。
1。
13成排电缆管安装管口高度应一致、弯曲弧度应一致、排列整齐。
1.14电缆管距保温层平行敷设≥500mm、交叉敷设≥200mm.1.15电缆保护管连接牢固、管口封堵、油漆完整。
1。
16电缆管外观无穿孔、裂纹，显著的凹凸不平及锈蚀。
1.17与热力管道、热力设备之间净距离:平行敷设≥1米，交叉敷设≥0。
5米。
1。
18电缆管距保温层平行敷设≥500mm、交叉敷设≥200mm.1.19电缆管接地牢固，导通良好。
1.20管与管的连接采用丝扣连接，禁止采用电焊或气焊对焊连接。
用丝扣连接时。
2 蛇皮软管(防爆软管)安装2.1蛇皮管（防爆软管)与桥架或者配电箱连接,蛇皮管（防爆软管)必须连接专用接头或者压接防爆头。
使用锁母将软管和桥架连接。
2.2桥架或者配电箱必须使用机械开孔不得使用气割开孔，防止损伤电缆.2。
（完整word版）电缆保护管配制、安装方案
（完整word版）电缆保护管配制、安装⽅案⼀、⼯程概述华电顺德西部⽣态产业园分布式能源站项⽬电缆保护管的安装设计有预埋、明敷两种安装形式，电缆保护管为热镀锌钢管。
电缆保护管规格如下：Ф100、Ф50、Ф40、Ф32及Ф25等。
电⽓专业共设计电缆保护管约1000⽶。
电⽓专业电缆保护管敷设的计划⼯期为2017年12⽉-2018年03⽉。
⼆、编制依据六、施⼯注意事项1、部分⼚区埋管要特别注意⼟建施⼯进度，以免建筑专业施⼯完毕后我⽅⽆法施⼯。
2、对于长度较长或直⾓弯较多的保护管要提前穿⼊铁丝。
3、保护管切割完毕要注意打磨锯⼝。
4 561 2场乱扔。
34512345）⼯作完毕后及时关闭电动⼯具、电焊机的电源。
6）短材、废料及时回收，以便废旧利⽤。
7）拖拉机⼯况良好，禁⽌排放⿊烟，⼩批量的电缆保护管运输尽量使⽤地排车。
⼋、质量保证措施1、施⼯前要进⾏详细的技术交底⼯作，使施⼯⼈员提前掌握施⼯项⽬的施⼯要点和难点。
2、正确选⽤弯管器胎具，应与保护管的管径⼀致，弯管器的固定转轴选⽤点位正确。
3、成排保护管的弯制尺⼨要做到统⼀，使之整齐美观。
4、保护管敷设前要仔细核对图纸，使电缆埋管尽量精确，避免保护管管⼝距离接线盒太远的现象发⽣。
5、保护管施⼯完毕不能⽴即穿⼊电缆且管⼝向上时必须及时进⾏封堵，以免落⼊杂物。
6、质量通病及其预防措施：1）电缆保护管安装应横平竖直，固定牢固，固定卡安装齐全。
2）电缆排管安装间距⼀致，管⼝标⾼⼀致。
3471)/2根据512345、严禁在施⼯现场吸烟，并注意防⽕。
6、使⽤电动⼯具接地或接零应良好可靠，并装设合格的漏电保护器。
7、施⼯过程中要尽量避免交叉作业。
8、⽆齿锯操作⼈员戴好防护眼镜。
9、⽆齿锯⽚还剩原锯⽚直径的1/3时，应及时更换新锯⽚。
10、使⽤⽆齿锯切割材料时，应将材料加紧牢固。
11、电缆保护钢管严禁当做电焊地线使⽤。
12、下脚料及时清理⼲净。
13、弯管器使⽤前，检查电⽓、液压缸、油路等应⼯况完好。
电缆保护管施工方案
电缆保护管施工方案电缆保护管是用于保护电缆的管道，下面分别介绍其材料、运输与搬运、储存、挖掘沟槽、地基施工、铺管和管材连接等方面的注意事项。
一、材料1.埋地式电力电缆保护管应符合产品标准，标识应包括生产厂家、规格型号等信息。
2.如需使用橡胶密封圈，必须与管材规格型号相匹配。
二、运输与搬运1.电力电缆保护管在运输、装卸时要小心轻放，排列整齐，防止管材散捆掉落。
2.管材不得受到剧烈撞击、与尖锐物品接触，不得抛、摔、滚和烈日曝晒。
缆绳与管材接触处宜有软质材料隔离保护。
三、储存1.管材的堆放场地应平整。
2.管材应根据长度分别采用两支点或三支点堆放，堆放高度不得超过1.5m，并远离热源，不得暴晒。
3.管材扩口部位应交叉放置，避免挤压变形。
4.橡胶密封圈必须存放室内，阴凉、干燥、严禁明火。
四、挖掘沟槽1.埋地式电力电缆保护管开槽施工应根据现场环境、槽深、地质情况、施工设备、季节影响等因素综合考虑。
2.开挖沟槽尺寸应符合工程设计要求。
3.沟槽挖掘应严格按设计控制，基底高低不得扰动或超适基面。
4.沟槽挖掘宽度应能满足管材连接、地基施工和回填作业所需的最小间隔。
五、地基施工1.应将沟槽底部整平，使放在其上的管材平坦不倾斜。
2.遇土质比较松软的地方，应将沟槽底部用水泥浆铺面。
3.土质较差时，应先进行处理，挖除淤泥，再用大石块压实，然后分层夯实回填土。
建议在管子底部铺设一层厚200mm、标号为C20的钢筋混凝土。
六、铺管1.标准定长(6米)管材配置管枕3付，管枕间距为2.0m，管枕距接头处为0.5m。
2.下管可由人工进行，由地面人员将管材传递给槽底施工人员，严禁将管材至槽边翻滚入内。
3.管材长短的调整，可用机械工具进行切割，切割处切口应垂直于管枕轴线，并应该光滑平整。
4.一般情况下，多根保护管在槽内摆放平整即可无须捆绑，也不需支架固足。
七、管材连接1.管材连接采用承插或接口连接。
2.管材连接前应清除管材插口外部和橡皮环内面的泥土或其它附着物，以方便连接，防止漏水。
电缆过路保护钢管sc规格
电缆过路保护钢管sc规格电缆过路保护钢管SC规格电缆过路保护钢管，也称为电缆过路保护钢套管，是一种用于保护电缆穿越公路、铁路、河流、桥梁等场所的设备。
它能够有效地保护电缆免受外界因素的侵害，确保电缆的安全运行。
其中，SC规格是电缆过路保护钢管的一种常见规格，下面将对其进行详细介绍。
SC规格的电缆过路保护钢管，是指其外径为SC的尺寸，一般为300mm。
该规格的电缆过路保护钢管采用高强度钢材制造，具有耐腐蚀、抗压性能优良的特点。
其主要用途是保护电缆免受车辆、行人以及外界环境对电缆的损害，确保电缆的正常运行。
在电缆铺设过程中，SC规格的电缆过路保护钢管通常埋设在地下，使电缆得到有效的保护。
电缆过路保护钢管SC规格的安装过程相对简单。
首先，需要在电缆下方挖好一条符合要求的沟槽。
然后，将电缆放入沟槽中，并固定好。
接下来，将SC规格的电缆过路保护钢管放置在电缆上方，保护电缆不受外界压力的影响。
最后，将沟槽填埋好，使电缆过路保护钢管与地面齐平。
整个安装过程需要注意保证电缆的平稳铺设，避免过度拉伸或弯曲。
SC规格的电缆过路保护钢管具有较高的强度和耐腐蚀性能，能够经受住恶劣环境的考验。
它不仅能够有效地保护电缆，还能够抵御车辆碾压和外界冲击的力量，确保电缆的正常运行。
与传统的电缆保护方式相比，电缆过路保护钢管SC规格具有更好的保护效果和更长的使用寿命。
除了保护电缆的作用外，SC规格的电缆过路保护钢管还具有一定的美观性。
其外观整洁、坚固耐用，不仅可以融入周围环境，还能够提升场地的整体美观度。
因此，在工程建设中，越来越多的人选择使用SC规格的电缆过路保护钢管作为电缆保护的首选设备。
电缆过路保护钢管SC规格是一种常用的电缆保护设备。
它采用高强度钢材制造，具有优良的耐腐蚀和抗压性能。
通过安装在电缆上方，能够有效地保护电缆免受外界因素的侵害。
同时，SC规格的电缆过路保护钢管还具有一定的美观性，能够提升场地的整体美观度。
因此，在电缆铺设过程中，选择SC规格的电缆过路保护钢管是一种理想的选择。
市政工程高压电缆入地敷设保护管施工
市政工程高压电缆入地敷设保护管施工发布时间：2021-07-15T02:58:52.056Z 来源：《建筑砌块与砌块建筑》2021年第3期作者：王海良[导读] 主要材料为整体镀锌钢管。
然而，这种钢管的问题越来越多，严重影响了电缆的正常性能。
绍兴市和元建设有限公司 312001摘要：近年来，随着城市人口的快速增长，人们对城市空间的利用提出了更高的要求。
为了提高城市空间利用率和电力安全性，越来越多地城市选择了电源电缆穿入地下电缆保护管的敷设方式。
电缆保护管作为一种新型城市地下管线，其施工工艺包括沟槽开挖、管道填料和动力检查井灌注等，其施工质量直接影响到城市供电安全。
在市政工程高压电缆入地敷设保护管施工过程中，致力于研究，掌握了施工方法，取得了良好的效果。
关键词：入地敷设；保护管；市政工程；高压电缆科学的快速发展使大量新材料问世，为市政工程高压电缆入地敷设提供了更多的选择；技术的不断创新为电缆敷设中的诸多难题找到了出路，为电缆敷设方式的多样化创造了条件。
各种电缆敷设方式各有其显著的特点，但也有明显的优缺点。
同时，也受到各种铺设条件的影响和制约。
目前，高压电缆入地敷设保护管安装过程中，电缆外安装电缆保护管较为常见，主要材料为整体镀锌钢管。
然而，这种钢管的问题越来越多，严重影响了电缆的正常性能。
1市政电缆入地敷设保护管施工特点电缆敷设保护管入地施工具有以下特点：1）能保证工程精度、施工质量和施工安全。
2）电缆保护管采用海泡石地面管，施工后长期埋入地下，耐腐蚀性强，可靠性强。
3）无振捣自密实混凝土的应用，可提高混凝土的密实度和耐久性，避免施工中漏振、过振等人为因素，工艺简单适用。
同时，消除振动噪声，改善环境，缓解施工扰民矛盾。
适用于城市道路动力管道的施工。
2市政电缆入地敷设保护管施工工艺原理1）电缆保护管一般采用海泡石棉管，性能稳定，强度高，无老化，无腐蚀，结构简单，价格经济。
电缆保护管穿越公路时，采用强度较高的热浸塑料钢管，以抵抗道路交通荷载；2）根据现场实际情况，设置三种检查井：通井、三通井、四通井，通过调节刚性管道的方向和高差，保证管道的使用功能。
低压电缆敷设
电缆敷设本工程电缆均敷设在电缆沟内和电缆导管内，电缆施工应符合国家施工验收规范中所有条款。
4.1、电缆保护管的加工及埋设：电缆在通过沟道、基础、隔墙、楼板等处均需要等保护管。
电缆保护管一般用镀锌钢管，其直径应大于电缆直径的1.5倍，且不能小于电缆的最小允许弯曲半径。
保护管弯制时可采用热弯或冷弯，但不能弯扁或起皱。
护管两端管口应去掉毛刺做成喇叭口状。
保护管应配合土建施工时预埋在必要处，固定牢固并做好接地。
保护管安装完毕后打好铅丝，两端用木塞或麻布塞好避免杂物进去，防止堵塞。
4.2、电缆的搬运、检查和保管：电缆在搬运时，要注意切不可使电缆碰撞受到机械损伤。
用汽车吊装搬运时用慢慢吊起或放下，在车上应安装牢固，卸车时不能从车上直接推下，避免损伤电缆。
带盘的电缆，短距离可以滚动电缆盘搬运。
但地面应平整，不能有石块等杂物，滚动方向应是使电缆匝紧的方向。
新到的电缆要做好检查，核对规格、型号、数量应与设计图纸相符。
并外观检查电缆应完好，然后编号放到安装的地方加以保管。
4.3、电缆敷设前的准备工作：敷设前的准备工作有：制定敷设计划，列出电缆清单，准备必要的机具，如电缆盘架、起重工具等。
将需用的电缆运出放到指定地点，然后再次核对电缆的规格型号并检查电缆的绝缘，高压电缆有必要时还需进行测试。
由于本工程采用桥架内敷设电缆，事先还需搭好脚手架。
根据电缆的重量、长度、施工方法来确定施工人数，敷设时统一指挥、协调一致，搞好通讯联络，确保安全施工。
电缆在敷设前应会同甲方对电缆进行检查，做好以下几项工作：⑴核对电缆的型号、规格、长度是否符合设计要求；⑵电缆必须有出厂合格证；⑶对电缆进行外观检查，电缆不应有机械损伤、扭曲或有急弯的地方。
外表绝缘及护套层应完好，电缆封头应完好；⑷敷设后复盖前应进行绝缘检查及泄漏电流试验；如发现问题应妥善处理。
4.4、电缆敷设一般工艺要求：⑴电缆敷设应做到横竖成行，引出方向一致、余度一致、相互间距离一致，避免交叉压叠，达到整齐美观。
照明电缆过路镀锌钢管埋设施工方案
照明电缆过路镀锌钢管埋设施工方案一、工程概述在城市道路、公园等场所，为了供电和照明的需要，需要进行照明电缆的敷设。
为了保护照明电缆免受外部环境的损害，需要进行埋设，并选用镀锌钢管作为保护管。
本方案旨在阐述照明电缆过路镀锌钢管埋设的具体施工方案。
二、施工前准备工作1.确定施工现场：根据设计要求确定照明电缆的走向，确定施工起止点。
2.准备工程材料和设备：准备足够数量的镀锌钢管、管件、沙子等材料，配备挖掘机、运输车等设备。
3.制定施工方案：根据现场情况，制定详细的施工方案，包括施工进度计划、安全措施等。
三、施工步骤步骤一：挖沟1.根据设计要求，在确定的走向上进行挖沟，确保挖掘深度和宽度符合要求。
2.挖掘结束后清理挖掘出的泥土和杂物，保持沟道畅通。
步骤二：安装镀锌钢管1.将预先准备好的镀锌钢管按照设计要求逐段安装在沟道内。
2.保证钢管连接牢固，管道间平整，保持管道走向一致。
3.钢管连接处采用密封件进行密封，确保管道不会受到外部湿气和污染物侵入。
步骤三：填充沙子1.在安装好的钢管周围填充沙子，确保钢管稳固固定在地下，提高抗压能力。
2.沙子填充结束后，采取合适的方式进行夯实，保证填充均匀、密实。
步骤四：完成埋设1.在保证沙子夯实的基础上，将沟道逐步填平，确保地面平整。
2.进行最终的清理工作，清除施工过程中产生的垃圾和杂物，保持现场整洁。
四、验收和保养1.施工完成后，进行照明电缆通过镀锌钢管的测试，确保电缆通畅。
2.定期对埋设的钢管进行检查和保养，保证设施的正常使用和寿命。
五、安全注意事项1.在施工过程中，严格遵守安全操作规程，做好安全防护工作。
2.施工现场封闭，设置明显的安全警示标志，确保施工安全。
六、总结通过本文所述的照明电缆过路镀锌钢管埋设方案，可以有效保护照明电缆不受外部损坏，确保其正常供电和照明功能的实现。
在施工中，务必严格按照方案要求进行操作，保证施工质量和安全。
以上是照明电缆过路镀锌钢管埋设的施工方案，希望能对相关工程实践提供一定的参考和指导。
电缆保护管(镀锌钢管)
电缆保护管（镀锌钢管）首先检查保护管不应有变形及裂缝，其内部应清洁、无毛刺，管 口应光滑、无锐边。
埋入混凝土内的保护管,管外不应涂漆。
弯制保护时,应符合下列规定：1、 保护管的弯成角度不应小于 90°；2、 保护管的弯曲半径：⑴当穿无铠装的电缆且明敷设时，不应小于保护管外径的 6倍; ⑵当穿铠装电缆以及埋设于地下或混凝土内时, 不应小于保护管 外径的 10 倍。
3、 保护管弯曲处不应有凹陷、裂缝和明显的弯扁；4、 单根保护管的直角弯不宜超过两个。
当保护管的直线长度超过 30m 或弯曲角度的总和超过 270°时, 应在其中加装拉线盒。
时,应在适当的位置设拉线盒或接线盒等。
我们的看法是：在很多规 范中未明确区别“拉线盒” 、“接线盒”、“分线盒”。
“分线盒”（我们 习惯称为分线箱）和“拉线盒”主要是根据现场检测、控制点的分布 而决定其设置位置的,通常由设计部门决定,在施工中不宜“适当设 置”。
但“拉线盒”（我们过去习惯称为接线盒）才有可能在施工中根 据电气保护管长度和弯曲情况予以“适当设置” ,以便于拉引电线, 使其顺利穿过保护管。
设置“拉线盒”的数量应从两个方面考虑,一 是经济,二是便于施工。
还有重要的一点是保护管的充填系数,如充 填系数过大,即1、管长度每超过30m ， 无弯曲。
2、管长度每超过20m ， 有一个弯曲。
3、管长度每超过有二个弯曲。
15m ， 8m ,有三个弯曲。
《氮肥厂自控设计技术规定》 中规定：“保护管直管长度每超过 30m 或弯曲角度的总和大于 270°4、管长度每超过使再增加“拉线盒”的数量,恐怕也难以拉引电线。
保护管的两端口应带防护线箍或打成喇叭形。
金属保护管的连接应符合下列规定；1、明敷设时宜采用螺纹连接，管螺纹长度不应小于管接头的1/2。
2、埋设时宜采用套管焊接，管子的对口处应处于套管的中心位置；焊接应牢固，焊口应严密，并应做防腐处理。
电缆保护管敷设技术要求
【电缆保护管安装】1、镀锌钢管安装1.1材料进入现场要妥善安置在合适的地方，不能够有丢失和损坏的现象发生。
1.2镀锌钢管埋设要安以下要求：深度：室内一般不小于500MM，室外一般700MM。
伸出地面：照明、检修、控制箱1000MM，按钮、铁壳开关1500MM，电动机300MM，也可根据现场情况作适当调整。
1.3镀锌管道切割使用割管刀或者手锯，不得使用切割锯。
清理管口内外金属毛刺防止损伤电缆。
1.4镀锌管支架安装应首先利用预埋件，如没有预埋的地方可用膨胀螺栓固定，或者焊接在框架结构上。
严禁在管道及设备上焊接固定支架。
1.5电缆穿线管管口应胀成喇叭形，便于电缆敷设和以后更换。
1.6小于1M（控制线为0.5M），如实在达不到要求可采取隔离措施。
1.7电线管、电缆保护管眀敷弯曲半径≥6D.（D－为电缆管的外径）1.8保护电缆管弯曲半径符合管内电缆弯曲半径的规定。
（铠装电缆≥12?、非铠装电缆≥?）1.9保护管弯曲度≥900、弯头数量≤2个。
1.10保护管口应光滑、无毛刺。
1.11护管离设备距离在200mm～300mm之间。
1.12单电缆管安装应横平、竖直。
1.13成排电缆管安装管口高度应一致、弯曲弧度应一致、排列整齐。
1.14电缆管距保温层平行敷设≥500mm、交叉敷设≥200mm。
1.15电缆保护管连接牢固、管口封堵、油漆完整。
1.16电缆管外观无穿孔、裂纹，显着的凹凸不平及锈蚀。
1.17与热力管道、热力设备之间净距离：平行敷设≥1米，交叉敷设≥0.5米。
1.18电缆管距保温层平行敷设≥500mm、交叉敷设≥200mm。
1.19电缆管接地牢固，导通良好。
1.20管与管的连接采用丝扣连接，禁止采用电焊或气焊对焊连接。
用丝扣连接时。
2蛇皮软管(防爆软管)安装2.1蛇皮管(防爆软管)与桥架或者配电箱连接，蛇皮管(防爆软管)必须连接专用接头或者压接防爆头。
使用锁母将软管和桥架连接。
2.2桥架或者配电箱必须使用机械开孔不得使用气割开孔，防止损伤电缆。
电气工程施工方法
电气工程施工方法一、电缆、电线管敷设要求1、电线、电缆保护管采用镀锌钢管。
埋设在混凝土及墙体内的电线管的连接采用套管焊接连接，明配管采用丝接或卡套连接。
2、钢管连接采用螺纹连接时管端螺纹长度不应小于管接头长度的1/2，连接后其螺纹宜外露2-3扣，螺纹表面应光滑、无缺损，在地坪下、潮湿或腐蚀区域、室内及危险区域内的金属穿线管的外露螺纹应涂防锈漆。
3、镀锌钢管的跨接地线宜采用专用接地线卡跨接，不应采用熔焊连接。
4、钢管煨弯：G25以下钢管煨弯采用手动煨弯器，G32以上采用液压弯管机煨弯，G70以上采用专业工厂加工，以上各种规格的钢管煨制可进行工厂预制，管子的弯曲应符合“规范”要求。
5、在管子通过建筑物的伸缩（沉降缝）时，应按管子通过建筑物伸缩缝做法施工，设变形和伸缩接头。
穿线管明敷时在所有建筑物伸缩缝处的穿线管应设管伸缩节。
6、配管线路直线段超过12米，或直角弯超过2个时，应装中间接线盒，以便穿线。
7、配制电管时，管口应光滑，无毛刺，切断口应平整。
8、进入落地配电箱的电线管管口应高出砼面50mm-80mm，到设备处的电线管管口应高出砼面200mm。
多根管子进入配电箱时，应排列整齐，管口进入箱内高度一致。
9、由配电箱、控制箱等引出、引入的电缆、电线管，需将电管与箱体外壳与接地网可靠连接。
10、在混凝土浇筑前安装好符合施工要求和现场情况的管堵或管帽，并保证穿线管内干燥、无水、无污物。
自外部穿过混凝土墙或地坪底部的穿插线管进口应做临时密封防水处理。
11、埋入建筑物、构筑物内的电线保护管外表面，与建筑物、构筑物表面的距离不应小于15m。
12、隐蔽工程在施工过程中应要求监理进行验收，并做好施工记录。
13、所有专用吊架或吊杆及螺栓等应采用镀锌件。
14、电缆保护钢管与电缆桥架及金属线槽连接时，使用开孔机开孔，使用管接头固定，严禁用气割、电焊开孔。
电缆、电线管与热力管道平行、交叉敷设时，其净距应符合设计规定。
二、电缆桥架、线槽安装要求1、桥架的选型和安装方式电缆桥架（线槽）均采用热镀锌烤漆型颜色由建筑专业统一确定。
电缆保护管定额
电缆保护管定额电缆保护管是一种用于保护电缆的管道，它可以防止电缆受到外界的损坏和干扰。
在电力、通信、交通等领域，电缆保护管起着至关重要的作用。
本文将从电缆保护管的定义、作用、材料选择、安装方法等方面进行详细介绍。
一、电缆保护管的定义电缆保护管是一种用于保护电缆的管道，通常由塑料、金属或混凝土材料制成。
它具有防水、防尘、耐腐蚀等特点，能够有效地延长电缆的使用寿命。
二、电缆保护管的作用1. 保护电缆免受外界物理损坏：电缆保护管能够抵御来自地下、地上以及人为因素带来的压力、冲击和挤压，从而保护电缆不受损坏。
2. 防止电缆遭受化学侵蚀：电缆保护管能够抵御酸碱、油脂等化学物质的侵蚀，从而保护电缆的正常运行。
3. 防止电缆遭受电磁干扰：电缆保护管能够提供一定的屏蔽性能，减少电缆受到的电磁干扰，确保电缆的信号传输质量。
4. 方便电缆的维护和更换：电缆保护管能够使电缆的布线更加整齐，方便维护和更换。
三、电缆保护管材料的选择电缆保护管的材料选择应根据不同的使用环境和需求来确定。
常见的电缆保护管材料有以下几种：1. 塑料材料：如聚氯乙烯（PVC）、聚乙烯（PE）、聚丙烯（PP）等，具有良好的耐腐蚀性和绝缘性能，适用于一般环境。
2. 金属材料：如钢、铝等，具有较高的强度和耐压性能，适用于恶劣环境和高压场合。
3. 混凝土材料：具有良好的耐腐蚀性和抗压性能，适用于需要更高保护等级的场所。
四、电缆保护管的安装方法电缆保护管的安装方法应根据具体的使用需求和环境条件来确定。
一般而言，电缆保护管的安装包括以下几个步骤：1. 规划布线路径：根据实际需求和布线要求，确定电缆保护管的布线路径，避免与其他管道、设备发生冲突。
2. 预埋电缆保护管：在布线路径上挖掘沟槽，将电缆保护管预埋于其中，并保证管道的坡度和深度符合要求。
3. 安装固定支架：根据需要，在沟槽内安装固定支架，确保电缆保护管的稳定性和牢固度。
4. 连接电缆保护管：将电缆保护管的长度根据需要进行连接，并采用密封材料进行密封，以防止水、尘等进入管道。
电缆保护管国家标准
电缆保护管国家标准电缆保护管是一种用于保护电缆的管状材料，主要用于电力、通信、石油、化工等行业。
电缆保护管的国家标准对其材质、规格、性能等方面进行了规范，以确保其在使用过程中能够达到一定的质量和安全要求。
本文将对电缆保护管国家标准进行详细介绍，以便广大用户和生产厂家了解相关规定。
首先，电缆保护管国家标准主要包括材质要求、规格要求、性能要求等内容。
在材质要求方面，国家标准通常规定了电缆保护管所采用的材料种类、成分、密度、强度等指标，以及相关的检测方法和标准。
在规格要求方面，国家标准通常规定了电缆保护管的外径、壁厚、长度等尺寸参数，以及相关的公差范围和允许偏差。
在性能要求方面，国家标准通常规定了电缆保护管的耐压性能、耐磨性能、耐腐蚀性能等指标，以及相关的检测方法和标准。
其次，电缆保护管国家标准的制定对于保障电缆的安全和可靠运行具有重要意义。
通过严格规范电缆保护管的材质、规格、性能等方面的要求，可以有效防止因电缆保护管质量不达标而引发的电缆损坏、漏电、火灾等安全事故，保障了电力、通信等行业的正常运行。
同时，国家标准的制定也有利于促进电缆保护管行业的健康发展，提高产品质量和技术水平，增强企业竞争力，推动行业升级。
最后，作为电缆保护管的用户和生产厂家，应当严格遵守国家标准的相关规定，选择符合标准要求的电缆保护管产品，并按照标准要求进行安装、使用和维护。
同时，生产厂家应当加强质量管理，提高产品质量，确保产品符合国家标准的要求。
用户和生产厂家还应当关注国家标准的更新和变化，及时调整生产和使用行为，以适应市场和技术的发展需求。
综上所述，电缆保护管国家标准的制定和执行对于保障电缆安全、促进行业发展具有重要意义。
用户和生产厂家应当充分认识国家标准的重要性，切实履行相关责任，共同维护电缆保护管行业的良好秩序和发展环境。
希望通过本文的介绍，能够增强大家对电缆保护管国家标准的认识和重视，促进电缆保护管行业的健康发展。
jdg镀锌线管是什么管？
jdg镀锌线管是什么管？JDG管又称套接紧定式镀锌钢导管，是目前最新型的电线保护导管。
该JDG管外观为银白色，连接套管及其金属附件采用螺丝紧固定接技术构成电线管道，不需作跨接接地，不需焊接和套接，是敷设暗敷式绝缘电线专用保护管道的首选。
由于JDG管的造价比普通管要高，所以在施工中多采用局部综合布线、消防布线等方式。
JDG管是各种传统电线导管，如PVC管和SC管的更新换代产品，它是在建筑电气领域应用新材料、新技术方面的一个突破。
JDG管是最新型的电线保护导管，其连接套管及金属附件均采用螺钉紧固式固定连接技术，不需作跨地、焊接及套管，是明敷绝缘电线专用保护管道的最佳选择。
JDG管的用途：它是对PVC管、SC管等各种传统导线导管的更新换代产品，是在建筑电气领域应用新材料、新技术的突破。
采用镀锌钢管与薄壁钢管交叉接地线的JDG管材，克服了普通金属导管施工繁琐、损耗大的缺点，同时也解决了PVC管材耐火性差、接地线难的问题。
因为JDG管的造价比普通管要高，所以在施工中多采用局部综合布线、消防布线等。
JDG管规格：根据管径的不同，JDG管有20mm、25mm、32mm、40mm、50mm，根据壁厚的不同，壁厚1.6mm上下差正负0.15mm，套管壁厚1.6mm，无允许误差。
水平井管道施工标准：（1）JDG管子的割断须用无齿锯或钢锯，割断口应光滑，无毛刺。
（2）暗敷设JDG管材的弯曲半径不应小于6倍的管外径；在混凝土平面内，其弯曲半径不应小于10倍的管外径；而明敷设JDG管材的弯曲半径不应小于6倍的管外径。
在两接线盒之间仅有一条弯头时，弯头半径不能小于管外直径的4倍。
（3）JDG管暗敷固定点间距不大于1000mm，固定点与弯头、接线盒和端子之间的距离应大于150mm，但不得超过300mm。
（4）JDG管埋入墙或混凝土内时，管道与墙或混凝土表面的净距不得小于15mm。
（5）定式套管管道套管安装时，套管支架、吊架的规格，在没有设计要求的情况下，不应小于圆钢：直径6mm；扁钢：30mm*3mm；角钢：25mm*25mm*3mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆保护管（镀锌钢管）
首先检查保护管不应有变形及裂缝，其内部应清洁、无毛刺，管口应光滑、无锐边。
埋入混凝土内的保护管，管外不应涂漆。
弯制保护时，应符合下列规定：
1、保护管的弯成角度不应小于90°；
2、保护管的弯曲半径：
⑴当穿无铠装的电缆且明敷设时，不应小于保护管外径的6倍；
⑵当穿铠装电缆以及埋设于地下或混凝土内时，不应小于保护管外径的10倍。
3、保护管弯曲处不应有凹陷、裂缝和明显的弯扁；
4、单根保护管的直角弯不宜超过两个。
当保护管的直线长度超过30m或弯曲角度的总和超过270°时，应在其中加装拉线盒。
1、管长度每超过30m，无弯曲。
2、管长度每超过20m，有一个弯曲。
3、管长度每超过15m，有二个弯曲。
4、管长度每超过8m，有三个弯曲。
《氮肥厂自控设计技术规定》中规定：“保护管直管长度每超过30m或弯曲角度的总和大于270°时，应在适当的位置设拉线盒或接线盒等。
我们的看法是：在很多规范中未明确区别“拉线盒”、“接线盒”、“分线盒”。
“分线盒”（我们习惯称为分线箱）和“拉线盒”主要是根据现场检测、控制点的分布而决定其设置位置的，通常由设计部门决定，在施工中不宜“适当设置”。
但“拉线盒”（我们过去习惯称为接线盒）才有可能在施工中根据电气保护管长度和弯曲情况予以“适当设置”，以便于拉引电线，
使其顺利穿过保护管。
设置“拉线盒”的数量应从两个方面考虑，一是经济，二是便于施工。
还有重要的一点是保护管的充填系数，如充填系数过大，即使再增加“拉线盒”的数量，恐怕也难以拉引电线。
保护管的两端口应带防护线箍或打成喇叭形。
金属保护管的连接应符合下列规定；
1、明敷设时宜采用螺纹连接，管螺纹长度不应小于管接头的1/2。
2、埋设时宜采用套管焊接，管子的对口处应处于套管的中心位置；焊接应牢固，焊口应严密，并应做防腐处理。
3、镀锌管及薄壁管应采用螺纹连接。
4、在有爆炸和火灾危险的场所，以及可能有粉尘、液体、蒸汽、腐蚀性中潮湿性气体进入管内的地方敷设的保护管，其两端管口应密封。
5、保护管连接后应保证整个系统的电气连续性。
为了防止水或其他液体进入检测元件、仪表或仪表箱、分线箱、接线盒、拉线盒的内部，保护管与它们连接时，应予密封并有防水措施。
与检测元件及仪表连接时，为了维护和拆卸方便，规定用金属软管连接。
埋设（暗装）的保护管应选用最短途径敷设，埋入墙或混凝土内时，离表面的净距离不应小于15mm。
明装保护管应排列整齐，固定牢固。
用管卡固定时，管卡间距应均匀。
埋设的保护管与公路或铁路交叉时，管预埋入深度距地面不应小于1m，使保护管在其上面经过车辆等重物时不致被损坏以及不影响地下管道的检修。
与排水管交叉时，离沟底净距离不应小于0.5m；并延伸出路基或排水沟外1m以上；与地下管道之间的净距离应符合以下规定；
1、与易燃、易爆介质的管道平行时为1m，交叉时为0.5m。
2、与热力管道平行时为2m，交叉时为0.5m，当电缆周围土壤温度超过10℃时，应采取隔热措施。
3、与水管道或其他工艺管道平行或交叉进均为0.5m。
穿墙的保护管段（或保护罩）两端延伸出墙面的长度，不应大于30mm。
穿过楼板（或平台）继续向前明敷设的电缆保护管线面，宜高出楼板（或平台）1m。
为了防止地面的水或其他液体进入保护管内，埋设的保护管引出地面时，管口宜高出地面200mm；当从地下引入落地式仪表盘（箱）时，宜高出盘（箱）内地面50mm。
保护管有可能受到雨水或潮湿气体侵入时，应在其可能积水的位置安装排水设施。
分线箱安装。
1、周围环境温度不宜高于45℃。
2、到各检测点的距离应适当，箱体中心距地面的高度宜为1.5m。
3、不应影响操作、通行和设备维修；
4、分线箱和拉线盒、接线盒均应密封，分线箱应标明编号。
硬质塑料管作保护管的安装。
1、弯管时加热应均匀，管子不应有明显变形和烧焦。
2、用套管加热连接时，管子插入套管内深度宜大于其外径的1.5倍；当使用粘合剂连接时，应大于1.1倍。
3、支架的间距不宜大于1.5m，对直径小于25mm的管子不宜大于1m。
4、在管端及连接部件的两侧300mm处应加以固定。
5、管子的直线长度大于30m时，应采用热膨胀补偿措施。
6、与未绝热的高温工艺设备、管道表面间的距离，不应小于
500mm。
当无法满足要求时，应采取隔热措施。
采用沓凝排管作保护管的安装。
1、排管的内壁和管口应光滑；
2、排管应有不小于1:1000的泄水坡；
3、排水对口连接时，相对两孔中心线的偏差不宜大于5mm；接口处应用水泥密封；
4、排管在改变方向、分支及进出口处，应砌筑电缆井，并应垫砂；
5、埋入地下深度及地下管道之间净距离，埋在人行道下时不应小于500mm；
6、排管上表面宜涂红色耐腐蚀的颜料作为明显标记。
