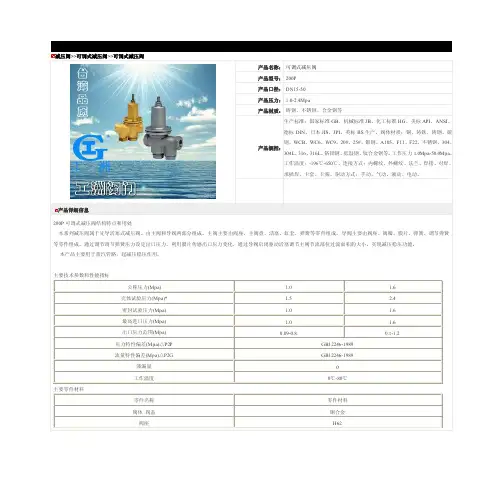

可调式减压阀-200P可调式减压阀

可调式减压阀-200P可调式减压阀

产品详细信息阀门的安装维护与操作正确地选择了阀门之后,还要正确安装、维护与操作,这样才能充分发挥其效能。

第一节安装阀门安装的质量、直接影响着使用,所以必须认真注意。

(一)方向和位置许多阀门具有方向性,例如截止阀,节流阀,减压阀、正确地选择了阀门之后,还要正确安装、维护与操作,这样才能充分发挥其效能。

第一节安装阀门安装的质量、直接影响着使用,所以必须认真注意。

(一)方向和位置许多阀门具有方向性,例如截止阀,节流阀,减压阀、止回阀等,如果装倒装反,就会影响使用效果与寿命(如节流阀),或者根本不起作用(如减压阀),甚至造成危险(如止回阀)。

一般阀门,在阀体上有方向标志;万一没有,应根据阀门的工作原理,正确识别。

截止阀的阀腔左右不对称,流体要让其由下而上通过阀口,这样流体阻力小(由形状所决定),开启省力(因介质压力向上),关闭后介质不压填料,便于检修。

这就是截止阀为什么不可安反的道理。

其它阀门也有各自的特性。

阀门安装的位置,必须方便于操作;即使安装暂时困难些,也要为操作人员的长期工作着想。

最好阀门手轮与胸口取齐(一般离操作地坪1.2米),这样,开闭阀门比较省劲。

落地阀门手轮要朝上,不要倾斜,以免操作别扭。

靠墙机靠设备的阀门,也要留出操作人员站立余地。

要避免仰天操作,尤其是酸碱、有毒介质等,否则很不安全。

闸阀不要倒装(即手轮向下),否则会使介质长期留存在阀盖空间,容易腐蚀阀杆,而且为某些工艺要求所禁忌。

同时更换填料极不方便。

明杆闸阀,不要安装在地下,否则由于潮湿而腐蚀外露的阀杆。

升降式止回阀,安装时要保证其阀瓣垂直,以便升降灵活。

旋启式止回阀,安装时要保证其销轴水平,以便旋启灵活。

减压阀要直立安装在水平管道上,各个方向都不要倾斜。

(二)施工作业安装施工必须小心,切忌撞击脆性材料制作的阀门。

安装前,应将阀门作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。

还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。

可调减压阀-200X可调减压阀

可调减压阀-200X可调减压阀

减压阀>>可调式减压阀>>可调减压阀产品详细信息<<阀门采购流程及注意事项>>:1、询价应当找专业符合阀门产品的厂家,尽量找有实力的品牌或合作过的厂家,避免技术不成熟、价格昂贵、质量不过关、货期时间长。

2、提供准确详细的产品询价内容,最好提供设计院的图纸或相关资料。

3、寻找两到三家企业报价最为对比,并了解是否符合产品相关要求。

4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。

5、将准确的询价单及图纸提交给专业技术人员进行确认。

6、采购前先检查供应商的资质、产品检验报告、相关案例等。

7、下单时检查合同内的事项是否有跟变及是否符合要求,避免照成后续一些不必要的问题出现。

8、收到阀门后注意检查是否有合格书、标牌、质保书、检验报告、保修卡、产品说明书。

9、检查产品在适合在运输过程中照成损坏,是否有明显的质量问题。

<<阀门的分类>>阀门的用途广泛,种类繁多,分类方法也比较多。

总的可分两大类:第一类自动阀门:依靠介质(液体、气体)本身的能力而自行动作的阀门。

如止回阀、安全阀、调节阀、疏水阀、减压阀等。

第二类驱动阀门:借助手动、电动、液动、气动来操纵动作的阀门。

如闸阀,截止阀、节流阀、蝶阀、球阀、旋塞阀等。

此外,阀门的分类还有以下几种方法:一、按结构特征,根据关闭件相对于阀座移动的方向可分:1.截门形:关闭件沿着阀座中心移动,如图1—1所示。

2.闸门形:关闭件沿着垂直阀座中心移动,如图1—2所示。

3.旋塞和球形:关闭件是柱塞或球,围绕本身的中心线旋转,如图1—3所示。

4.旋启形;关闭件围绕阀座外的轴旋转,如图1—4所示。

5.碟形:关闭件的圆盘,围绕阀座内的轴旋转,如图1—5所示。

6.滑阀形:关闭件在垂直于通道的方向滑动,如图1—6所示。

二、按用途,根据阀门的不同用途可分:1.开断用:用来接通或切断管路介质,如截止阀、闸阀、球阀、蝶阀等。

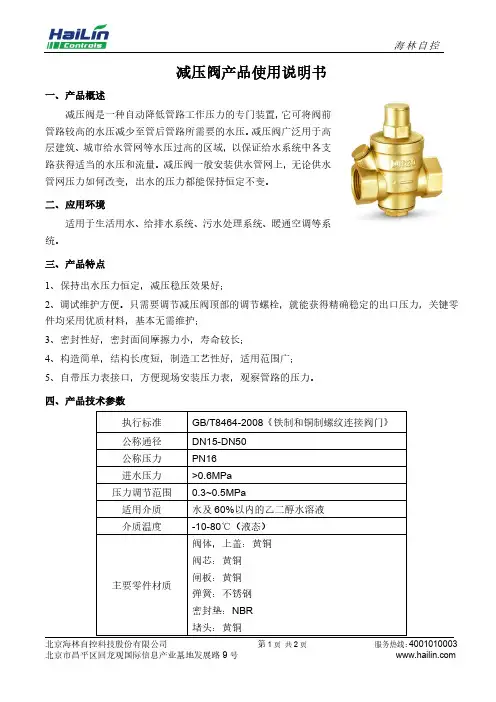

海林自控减压阀产品使用说明书

海林自控减压阀产品使用说明书

减压阀产品使用说明书
一、产品概述
管路较高的水压减少至管后管路所需要的水压。

减压阀广泛用于高
层建筑、城市给水管网等水压过高的区域,以保证给水系统中各支
路获得适当的水压和流量。

减压阀一般安装供水管网上,无论供水
管网压力如何改变,出水的压力都能保持恒定不变。

二、应用环境
适用于生活用水、给排水系统、污水处理系统、暖通空调等系
统。

三、产品特点
1、保持出水压力恒定,减压稳压效果好;
2、调试维护方便。

只需要调节减压阀顶部的调节螺栓,就能获得精确稳定的出口压力,关键零件均采用优质材料,基本无需维护;
3、密封性好,密封面间摩擦力小,寿命较长;
4、构造简单,结构长度短,制造工艺性好,适用范围广;
5、自带压力表接口,方便现场安装压力表,观察管路的压力。

四、产品技术参数
五、产品命名规则
六、外型尺寸
七、安装及使用说明
1、将设备要求的额定参数与产品上标示的额定参数进行对照,确保产品满足需用的要求;
2、安装人员需是经过培训的、有经验的,以确保安装工作顺利完成;
3、在安装结束后需进行彻底地检查以确保安装无误;
4、为确保安装工作不出现任何意外,在产品安装前需对管道系统进行彻底地的清洗(必要时采用化学试剂),以确保管道系统的清洁、无锈蚀和污垢,在冲洗前需移去所有的过滤装置以确保管道通畅;
5、建议在系统初始清洗时设备安装管道处安装临时管道,待冲洗工作完成后再将设备安装到管道上;
6、注意该设备不要使用在介质含有较多油脂、矿物油等粘度较高或有腐蚀性的地方;
7、产品安装好后,需要专业人员进行压力调试。

松开顶部的端盖,即可对出口压力进行调节。

200X可调式减压阀简介

200X可调式减压阀简介

可调式减压阀简介:可调式减压阀通过介质的流量来调节管路控制压力的一种减压阀,在调节压力时通过减压导阀调节,即可将主阀的出口压力调节到所需要的压力设定。

200X可调式减压阀出口的压力不会出现进口压力及流量的变化而变化,可以安全准确的将出口压力保持在设定值范围内,也可根据所需要设定值进行调节来达到减压效果。

适用于消防、高层等管网上。

可调式减压阀技术参数:驱动方式:水力控制减压值:0.05-1.6mpa连接方式:法兰式、螺纹式公称压力:1.6MPa适用温度:80℃用途:自来水厂、商业建筑等企业阀体材质:球墨铸铁、不锈钢304200X可调式减压阀结构图可调式减压阀工作原理:可调式减压阀能自动把输入端的高压减弱到稳定的低压输出,而不管流速的变化或者输入压力的变化。

通过一个准确的压力调整器把输出压力保持在预先设定的范围之内,当输出压力超过减压阀的设定范围时,主阀体与调压器会自动关闭形成紧密的密封。

如果选择了可选的止回特征,当反向压力产生时,回流的液体会进入气室使阀门关闭,阻止液体回流。

可调式减压阀产品功能:当减压阀前压力有波动或流量变化的情况下,它能使管道内的高压水自动地减为稳定的低压水,而且减压阀的出口压力在一定范围内可随意调节。

可调式减压阀产品应用及特点:应用区域:建筑、水处理等。

•灵敏而准确的压力控制•易于调节和维护•防破坏•可选择的止回功能•1000000次无损伤尼龙纤维膜片•启闭无摩擦;•上装式结构;•密封性能可靠;•操作方便;•适用范围广。

可调式减压阀解剖图可调式减压阀性能规范:可调式减压阀产品技术标准:●产品设计标准:CJ/T219-2005●产品测试标准:JB/T9002-1999●产品结构长度:GB/T12221-2005●法兰连接尺寸:GB/T9113.1-2000●产品喷涂标准:GB15607-2008可调式减压阀安装示意图:。

减压阀说明书

减压阀说明书

使用说明书减压阀宏源自动化仪表有限公司概述减压阀(Reducing valve)是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,在进口压力不断变化的情况下,保持出口压力在设定的范围内,保护其后的生活生产器具。

按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式;按阀座数目可人为单座式和双座式;按阀瓣的位置不同可分为正作用式和反作用式。

第一章 产品技术参数一、工作原理蒸汽减压阀是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,在进口压力不断变化的情况下,保持出口压力在设定的范围内,保护其后的生活生产器具。

本类阀门在管道中一般应当水平安装。

蒸汽减压阀是气动调节阀的一个必备配件,主要作用是将气源的压力减压并稳定到一个定值,以便于调节阀能够获得稳定的气源动力用于调节控制。

蒸汽减压阀的工作由阀后压力进行控制。

当压力感应器检测到阀门压力指示升高时,减压阀阀门开度减小;当检测到减压阀后压力减小,减压阀阀门开度增大,以满足控制要求。

蒸汽减压阀—该阀门的减压比必须在一定程度上高于系统值;即使在最大或者最小流量时它也应该能够对正作用或者反作用控制信号做出响应。

这些阀门应该针对有用控制范围选择,即最大流量的20%到80%。

正常为等比型或者具有等比特性。

活塞式减压阀工作原理:减压阀出厂时,调节弹簧处于未压缩状态,此时主阀瓣和副阀瓣处于关闭状态,使用时按顺时针方向转动调节螺钉,压缩调节弹簧,使膜片下移顶开副阀瓣,介质由a孔通过副阀座到b孔进入活塞上方,活塞在介质压力作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后,同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧。

副阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时主阀瓣在主阀瓣弹簧力的推动下上移,使主阀瓣与主阀座的间隙减小,介质流量随之减少,使阀后压力随之下降到的新的平衡,反之当阀后压力低于调定压力时,主阀瓣和主阀座间隙增大,介质流量随之增加,使阀后压力随之增高达到新的平衡。

可调式减压阀

可调式减压阀

200X —10/16/25(C)(P)可调式减压阀使用说明书上海卡玫龙阀门有限公司一、产品概述200X 可调式减压阀由主阀和针型调节阀、导阀、球阀及接管系统组成。

本阀门一般安装在高层建筑、生活区域或其它供水管网系统的上游,实现对其下游管网或装置的减压稳压功能。

本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。

工作特点:1. 压力控制稳定可靠。

导阀、主阀连续工作,下游压力变化连续、平稳,受进口压力影响小。

2. 操作方便。

工作压力调定后,当上游压力或流量变动时主阀自动调节,稳定了下游压力。

二、性能参数公称压力PN(MPa)1.01.62.5工作压力(MPa)1.01.62.5试验压力壳体试压(MPa)1.52.43.8密封试压(MPa)1.11.82.5出口压力调节范围(Mpa)0.2~0.80.2~1.20.2~1.8动静压差(Mpa)0.2出口压力稳定性相对于进口压力的变化误差±10%适用介质无杂物的清水、污水介质适宜温度0℃~80℃三、主阀构造、法兰连接、结构及外形尺寸图四、主阀上制控管路、元件布置示意图五、工作原理当管道从进水端给水时,水流过针型调节阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导阀设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。

当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。

由于导阀的排水量大于针型调节阀的进水量,主阀控制室压力下降,进口压力使主阀开启。

稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。

调节导阀弹簧即可设定出口压力。

安装好此阀后,如果出口压力值不适合现场要求,则可以通过如下方法对此阀进行调节:首先松开减压导阀平螺母,然后根据现场要求用M6内六角扳手或顺时针或逆时针调节调节螺母。

277~278减压阀使用说明书

277~278减压阀使用说明书
7、阀体材质:ZG0Cr18Ni9
二、阀门使用A、参看下图:
阀门供货时弹簧处于自由状态,用户根据自己使用要求,调节调节螺钉,观察压力表显示值变化,达到需要值时锁紧螺母即完成调压。
B、用户如用于氧气介质请忌油,用去油剂从进口灌入,然后吹除即可。
三、注意事项:
1、用户安装前应对管路进行彻底吹除,不得有硬性颗粒物,以免影响阀门使用和密封。
KDY21F-25P减压阀
277~278DE系列
使


明ቤተ መጻሕፍቲ ባይዱ

成都川空阀门公司
一、阀门主要性能规范
1、公称通径:10、15、20、25、32、40、50mm
2、公称压力:2.5MPa
3、进口工作压力:2.5MPa
4、出口调压范围:0.2~0.8、0.8~1.6MPa
5、使用温度:-196~+80℃
6、适用介质:LNG、LN2、LO2、LAr、LC2H4
2、阀门安装时,介质流通方向应同图示一致。
3、管道安装好后,应将油污及内腔残存脏物吹除干净。

可调减压阀-200X可调减压阀

可调减压阀-200X可调减压阀

减压阀>>可调式减压阀>>可调减压阀产品详细信息<<阀门采购流程及注意事项>>:1、询价应当找专业符合阀门产品的厂家,尽量找有实力的品牌或合作过的厂家,避免技术不成熟、价格昂贵、质量不过关、货期时间长。

2、提供准确详细的产品询价内容,最好提供设计院的图纸或相关资料。

3、寻找两到三家企业报价最为对比,并了解是否符合产品相关要求。

4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。

5、将准确的询价单及图纸提交给专业技术人员进行确认。

6、采购前先检查供应商的资质、产品检验报告、相关案例等。

7、下单时检查合同内的事项是否有跟变及是否符合要求,避免照成后续一些不必要的问题出现。

8、收到阀门后注意检查是否有合格书、标牌、质保书、检验报告、保修卡、产品说明书。

9、检查产品在适合在运输过程中照成损坏,是否有明显的质量问题。

<<阀门的分类>>阀门的用途广泛,种类繁多,分类方法也比较多。

总的可分两大类:第一类自动阀门:依靠介质(液体、气体)本身的能力而自行动作的阀门。

如止回阀、安全阀、调节阀、疏水阀、减压阀等。

第二类驱动阀门:借助手动、电动、液动、气动来操纵动作的阀门。

如闸阀,截止阀、节流阀、蝶阀、球阀、旋塞阀等。

此外,阀门的分类还有以下几种方法:一、按结构特征,根据关闭件相对于阀座移动的方向可分:1.截门形:关闭件沿着阀座中心移动,如图1—1所示。

2.闸门形:关闭件沿着垂直阀座中心移动,如图1—2所示。

3.旋塞和球形:关闭件是柱塞或球,围绕本身的中心线旋转,如图1—3所示。

4.旋启形;关闭件围绕阀座外的轴旋转,如图1—4所示。

5.碟形:关闭件的圆盘,围绕阀座内的轴旋转,如图1—5所示。

6.滑阀形:关闭件在垂直于通道的方向滑动,如图1—6所示。

二、按用途,根据阀门的不同用途可分:1.开断用:用来接通或切断管路介质,如截止阀、闸阀、球阀、蝶阀等。

减压阀说明书

减压阀说明书

减压阀说明书一、产品概述减压阀是一种用于调节流体压力的装置,广泛应用于工业系统、建筑设备、供水系统等领域。

它可以有效地控制流体压力,保护管道和设备不受过高压力的损害,同时还能保证流体的稳定流动。

二、产品特点1. 压力调节范围广泛:减压阀可根据需要调整输出压力,适应不同的工作环境和流体要求。

2. 精准稳定控制:减压阀具有高精度的压力调节功能,能够保持稳定的输出压力,确保流体系统的正常运行。

3. 结构简单可靠:减压阀采用简洁而可靠的结构设计,减少了故障发生的可能性,同时方便维修和更换。

4. 耐腐蚀耐磨损:减压阀采用高质量的材料制造,具有良好的抗腐蚀性能和耐磨损性能,延长了使用寿命。

5. 安全可靠:减压阀具有自动关闭功能,一旦超过预设的压力范围,会自动启动,确保系统的安全运行。

三、安装步骤1. 选择合适的安装位置:减压阀应安装在流体系统的出口处,确保能够较好地控制流体的压力。

2. 清洁安装位置:安装前应先清洁安装位置,确保没有杂物和污垢。

3. 调整压力设定:根据实际需要,使用合适的工具调节减压阀的压力设定,确保输出压力符合要求。

4. 连接管道:使用合适的管道连接减压阀到需要调节压力的设备或系统。

5. 检查安装质量:安装完成后,应检查连接是否牢固,无泄漏现象。

四、使用注意事项1. 禁止超负荷使用:减压阀只能在规定的压力范围内使用,不得超过其承受能力,否则可能会导致设备损坏。

2. 定期检查维护:应定期检查减压阀的工作状态和压力调节范围,若发现异常应及时进行维修或更换。

3. 防止冲击和振动:在使用过程中,需避免剧烈的压力冲击和振动,以免影响减压阀的工作效果。

4. 保持清洁:减压阀的工作性能受到污垢和杂物的影响较大,应定期清洁,确保其正常运行。

5. 严禁私自拆卸:减压阀采用精密的结构设计,一旦拆卸可能会影响其工作性能,因此严禁私自拆卸和调整。

五、故障排除1. 压力不稳定:可能是由于减压阀内部零件松动或磨损导致,应及时检查并进行修理或更换。

可调式减压阀说明书

可调式减压阀说明书

Y X 741X-可调式减压阀使 用 说 明 书株洲南方阀门股份有限公司一、用途10 1625 40安装在供水管网上,将较高的上游压力降为符合使用要求的下游工作压力。

无论上游压力和流量如何改变,预定的下游压力都能保持恒定不变。

二、特点1、减压稳压效果好。

外设独立的压力反馈系统,利用液压原理进行控制。

出口压力不受进口压力及流量变化的影响,既可减动压,又可减静压。

2、操作维护方便。

只需调节先导阀的调节螺栓,就能获得精确稳定的出口压力,关键零件均采用优质材料,基本无需维护。

3、过流面积大,阻力损失小。

采用流线型、宽阀体设计。

4、在压力降低较大的场所下,可采用特殊阀板设计,减少噪声和振动。

三、技术参数1、公称压力:1.0MPa 1.6MPa 2.5MPa 4.0MPa2、出口压力:PN1.0MPa调节范围0.1~0.8MpaPN1.6MPa调节范围0.2~1.4MpaPN2.5MPa调节范围0.3~2.0MpaPN4.0MPa调节范围1.0~3.5Mpa3、适用介质:清水4、适用温度:0~80℃四、结构示意图减压阀是由主阀和导阀控制系统组成。

主阀由阀体、膜片、阀杆、阀板等主要零件组成;导阀控制系统由闸阀、减压导阀、过滤器、压力表、调节阀、附管组成。

图一结构原理图1、闸阀2、过滤器3、先导阀4、压力表五、工作原理可调式减压阀是通过出口压力的变化反馈到导阀上,再由导阀来控制主阀板的开度,使预定的下游压力保持不变。

当出口压力大于导阀的设定值时,出口压力水从控制管进入导阀膜片下腔内,推动导阀阀杆上移,导阀阀板开度减小,从而导致从控制管进入导阀再到主阀控制室上腔的压力水的压力升高,推动阀杆下移,主阀板的开度随之减小,阀后压力降低。

当出口压力小于导阀的设定值时,导阀膜片下腔的压力降低,导阀阀杆下移,其阀板开度增大,进口压力水从控制管进入导阀再到出口端,使主阀上腔压力降低,主阀板的开度随之增大,阀后压力增高。

六、安装注意事项1、安装前需冲洗管道。

可调式减压阀说明书

可调式减压阀说明书

Y X 741X-可调式减压阀使 用 说 明 书株洲南方阀门股份有限公司101625 40○R一、用途安装在供水管网上,将较高的上游压力降为符合使用要求的下游工作压力。

无论上游压力和流量如何改变,预定的下游压力都能保持恒定不变。

二、特点1、减压稳压效果好。

外设独立的压力反馈系统,利用液压原理进行控制。

出口压力不受进口压力及流量变化的影响,既可减动压,又可减静压。

2、操作维护方便。

只需调节先导阀的调节螺栓,就能获得精确稳定的出口压力,关键零件均采用优质材料,基本无需维护。

3、过流面积大,阻力损失小。

采用流线型、宽阀体设计。

4、在压力降低较大的场所下,可采用特殊阀板设计,减少噪声和振动。

三、技术参数1、公称压力:1.0MPa 1.6MPa 2.5MPa 4.0MPa2、出口压力:PN1.0MPa调节范围0.1~0.8MpaPN1.6MPa调节范围0.2~1.4MpaPN2.5MPa调节范围0.3~2.0MpaPN4.0MPa调节范围1.0~3.5Mpa3、适用介质:清水4、适用温度:0~80℃四、结构示意图减压阀是由主阀和导阀控制系统组成。

主阀由阀体、膜片、阀杆、阀板等主要零件组成;导阀控制系统由闸阀、减压导阀、过滤器、压力表、调节阀、附管组成。

图一结构原理图1、闸阀2、过滤器3、先导阀4、压力表五、工作原理可调式减压阀是通过出口压力的变化反馈到导阀上,再由导阀来控制主阀板的开度,使预定的下游压力保持不变。

当出口压力大于导阀的设定值时,出口压力水从控制管进入导阀膜片下腔内,推动导阀阀杆上移,导阀阀板开度减小,从而导致从控制管进入导阀再到主阀控制室上腔的压力水的压力升高,推动阀杆下移,主阀板的开度随之减小,阀后压力降低。

当出口压力小于导阀的设定值时,导阀膜片下腔的压力降低,导阀阀杆下移,其阀板开度增大,进口压力水从控制管进入导阀再到出口端,使主阀上腔压力降低,主阀板的开度随之增大,阀后压力增高。

六、安装注意事项1、安装前需冲洗管道。

可调式减压阀

可调式减压阀

可调式减压阀200X —10/16/25(C)(P)可调式减压阀使用说明书上海卡玫龙阀门有限公司一、产品概述200X 可调式减压阀由主阀和针型调节阀、导阀、球阀及接管系统组成。

本阀门一般安装在高层建筑、生活区域或其它供水管网系统的上游,实现对其下游管网或装置的减压稳压功能。

本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。

工作特点:1. 压力控制稳定可靠。

导阀、主阀连续工作,下游压力变化连续、平稳,受进口压力影响小。

2. 操作方便。

工作压力调定后,当上游压力或流量变动时主阀自动调节,稳定了下游压力。

二、性能参数公称压力PN(MPa) 1.0 1.6 2.5 工作压力(MPa) 1.0 1.6 2.5 试验压力壳体试压(MPa) 1.5 2.4 3.8密封试压(MPa) 1.1 1.8 2.5 出口压力调节范围(Mpa)0.2~0.80.2~1.20.2~1.8 动静压差(Mpa)0.2出口压力稳定性相对于进口压力的变化误差±10% 适用介质无杂物的清水、污水介质适宜温度0℃~80℃三、主阀构造、法兰连接、结构及外形尺寸图四、主阀上制控管路、元件布置示意图五、工作原理当管道从进水端给水时,水流过针型调节阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导阀设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。

当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。

由于导阀的排水量大于针型调节阀的进水量,主阀控制室压力下降,进口压力使主阀开启。

稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。

调节导阀弹簧即可设定出口压力。

安装好此阀后,如果出口压力值不适合现场要求,则可以通过如下方法对此阀进行调节:首先松开减压导阀平螺母,然后根据现场要求用M6内六角扳手或顺时针或逆时针调节调节螺母。

可调式减压阀

可调式减压阀

可调式减压阀得汛胡鑫独家解述-意大利OR可调式减压阀深圳市得汛科技独家代理,本文详述了可调式减压阀的定义和概述可调式减压阀的结构可调式减压阀的型号产品说明可调式减压阀的应用可调式减压阀的作用可调式减压阀工作原理可调式减压阀的安装可调式减压阀的定义和概述减压的定义:用节流方法使出口压力低于进口压力可调式减压阀的概述:可调式减压阀是通过调节,将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门。

从流体力学的观点看,可调式减压阀是一个局部阻力可以变化的节流元件,即通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的。

然后依靠控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,使阀后压力在一定的误差范围内保持恒定。

可调式减压阀是一种自动降低管路工作压力的专门装置,它可将阀前管路较高的水压减少至阀后管路所需的水平。

可调式减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合,以保证给水系统中各用水点获得适当的服务水压和流量。

鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比,因此可调式减压阀具有改善系统运行工况和潜在节水作用,据统计其节水效果约为30%。

可调式减压阀结构意大利OR可调式减压阀的结构:可调式减压阀的结构分为:活塞式和膜片式两种阀体材质:黄铜镀镍阀芯:不锈钢弹簧:碳钢密封材料:NBR橡胶可调式减压阀的型号产品说明意大利OR可调式减压阀的型号:0232可调式减压阀的产品说明:经济型可调式减压阀0232主要用于高层楼宇供水工程的底层减压,在局部高压或突然产生水压的情况下,使入户的水压保持恒定值,保护其后的各种用水器具,并最大限度的发挥节水功效。

0232型可调式减压阀是目前进口可调式减压阀里面尺寸最小巧、价格最优惠的可调式减压阀,阀体黄铜镀镍,可直接应用于直饮水工程,对水质无任何污染,0232型支管可调式减压阀安装方便、性价比高、质量可靠,进入中国市场后很快赢得各新老客户的一致肯定。

减压阀工作原理及使用说明

减压阀工作原理及使用说明

进口煤气减压阀:美国Miller米勒进口煤气减压阀本系列减压阀属于先导活塞式减压阀。

由主阀和导阀两部分组成。

主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。

导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。

通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

本产品主要用于气体管路,如空气、氮气、氧气、氢气、煤气、液化气、天然气等气体。

进口煤气减压阀主要性能参数:公称压力(MPa): 1.6 2.5 4.0 6.4 10.0 16.0壳化试验压力(MPa): 2.4 3.75 6.0 9.6 15.0 24密封试验压力(MPa): 1.6 2.5 4.0 6.4 10.0 16.0最高进口压力(MPa): 1.6 2.5 4.0 6.4 10.0 16.0出口压力范围(MPa): 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45压力特性偏差(MPa):△P2P GB12246-1989流量特性偏差(MPa):△P2G GB12246-1989最小压差(MPa): 0.15 0.15 0.2 0.4 0.8 1.0渗漏量: GB12245-1989进口煤气减压阀流量系数(Cv):DN:1520253240506580100125150200250300350400500 Cv:1 2.54 6.59162536641001402504005707801020 1500进口煤气减压阀主要零件材料:零件名称零件材料阀体阀盖底盖 WCB阀座阀盘 2Cr13缸套2Cr13/铜合金活塞合金铸铁导阀座导阀杆 2Cr13主阀弹簧 1Cr18Ni9Ti导阀主弹簧 50CrVA调节弹簧 60Si12Mn进口煤气减压阀的安装和维护应注意以下事项:1、为了操作和维护方便,该阀一般直立安装在水平管道上。

自力式减压调节阀使用说明书

自力式减压调节阀使用说明书

299H系列减压调节器简介警告!安装, 操作, 和维修过程由不够资格的人员执行可能会导致不适当调节和不安全操作。

任何一种情况都可能导致设备损坏或人身伤害。

当安装, 操作, 和维护299H 系列调节器时请使用合格的人员。

手册使用范围这本说明书提供安装, 调节, 和维护以及一系列对299H调节器的说明。

部分对67系列过滤器和设备其它部分的说明可以在单独的说明书里找到。

描述299H 系列减压调节器提供大容量的压力控制范围和多种类的应用。

299H 系列调节器具有一个完整地安装到驱动器外壳上的导向杆。

299H 系列调节器可以通过入口大小控制入口压力高达175磅/平方英寸(12,1bar)。

299HR型调节器上具有完整标志的减压元件位于导向杆上,打开可以缓解小量的超压情况。

规格警告!导向操作的调节器由导向杆和主阀构成,铭牌上标明了不允许超过的最大入口压力。

299H 系列的规格说明在第2页。

一些特殊调节器的规格自出厂时就标在驱动器上壳的铭牌上。

规格可用的配置299H型:具有完整地连接到驱动器外壳上的导向杆的导向操作减压调节器。

299HR型:带内部减压阀的299H型调节器可以缓解由热胀引起的小量超压。

体积大小和末端连接类型见表1入口大小决定的最大操作压力1/4×3/8英寸(6,4×9,5mm)…175磅/平方英寸(12,1bar)3/8英寸(9,5mm)…175磅/平方英寸(12,1bar)1/2英寸(12,7mm)…175磅/平方英寸(12,1bar)3/4英寸(19,1mm)…150磅/平方英寸(10,3bar)7/8英寸(22,2mm)…125磅/平方英寸(8,6bar)1英寸(25,4mm)…100磅/平方英寸(6,9bar)1-3/16英寸(30,2 mm)…80磅/平方英寸(5,5bar)最大出口压力66磅/平方英寸(4,6bar)出口(控制)压力范围见表2准确压力控制(固定因素)(PFM)绝对控制压力±1%(3)充分冲程的最小压差1.5磅/平方英寸(0,10bar)控制线连接3/4-英寸 NPT温度能力-20º至150ºF(-29º至66ºC)近似重量21磅(9.5公斤)固定限制的尺寸0.044-英寸(1.12mm),红色(标准)0.071-英寸(1.80mm),绿色(低)0.082-英寸(2.08mm),蓝色(更低)选择过滤器:安装在主体和导向杆之间的导向管上的P590系列过滤器。

减压阀使用说明

减压阀使用说明

减压阀使用说明
(膜片阀系列)
一、准备工作
1.收到产品后,查看产品包装是否完好;打开包装,查看阀体外观、压力表是否完好。

包装损坏时请拒绝签收,并联系BVF。

2.装配阀门都有进(INLET)出(OUTLET)口标识,按标识接入管路即可。

在装阀门前,设备管路需要吹扫,接钢瓶则无需吹扫。

二、调压
1. 调压前,手柄必须在0位,即手柄逆时针旋转到头。

2. 通气,这时进口有高压,顺时针旋转手柄调压,调到需要的压力即可。

进口接钢瓶时,由于钢瓶压力随着使用会降低,这时阀门出口压力升高(手柄不动时),这是正常现象,这时可适当旋转手柄调节到需要压力即可。

手柄上有标识:INCREASE出口压力增大和DECREASE出口压力减小
3. 关闭时应先关闭阀前压力,然后关闭减压阀,手柄归0位。

这时即可泄压。

三、注意事项
1.连接阀门的管路、接头必须可靠,并满足使用压力与温度的要求,连接处要采取密封处理,不可泄漏。

2.阀门手柄不在0位时,不可通压;进口压力等于或低于设定压力(最大可调出口压力)时,不可调压,以免损坏膜片和主弹簧。

可调式减压阀

可调式减压阀

可调式减压阀200X —10/16/25(C)(P)可调式减压阀使用说明书上海卡玫龙阀门有限公司一、产品概述200X 可调式减压阀由主阀和针型调节阀、导阀、球阀及接管系统组成。

本阀门一般安装在高层建筑、生活区域或其它供水管网系统的上游,实现对其下游管网或装置的减压稳压功能。

本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。

工作特点:1. 压力控制稳定可靠。

导阀、主阀连续工作,下游压力变化连续、平稳,受进口压力影响小。

2. 操作方便。

工作压力调定后,当上游压力或流量变动时主阀自动调节,稳定了下游压力。

二、性能参数公称压力PN(MPa)1.0 1.6 2.5工作压力(MPa)1.0 1.6 2.5试验压力壳体试压(MPa)1.5 2.4 3.8 密封试压(MPa)1.1 1.8 2.5出口压力调节范围(Mpa)0.2~0.8 0.2~1.2 0.2~1.8 动静压差(Mpa)0.2出口压力稳定性相对于进口压力的变化误差±10%适用介质无杂物的清水、污水介质适宜温度0℃~80℃三、主阀构造、法兰连接、结构及外形尺寸图四、主阀上制控管路、元件布置示意图五、工作原理当管道从进水端给水时,水流过针型调节阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导阀设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。

当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。

由于导阀的排水量大于针型调节阀的进水量,主阀控制室压力下降,进口压力使主阀开启。

稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。

调节导阀弹簧即可设定出口压力。

安装好此阀后,如果出口压力值不适合现场要求,则可以通过如下方法对此阀进行调节:首先松开减压导阀平螺母,然后根据现场要求用M6内六角扳手或顺时针或逆时针调节调节螺母。

减压阀操作说明

减压阀操作说明

减压阀操作说明-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN普惠牌200X可调先导式减压阀介绍200X先导式减压阀、可调先导式减压阀结构图、先导式减压阀工作原理,河北普惠提供。

普惠牌YSA416消防专用减压稳压阀优秀的代表产品,既能减压又能稳压。

有需求拨打。

供应的口径有最小DN40,最大DN600;压力等级有三种:、、;主身材质铸铁:HT200和QT450;主配件黄铜。

常年现货。

200X先导式减压阀工作原理YSA416减压稳压阀是200X先导式减压阀优秀代表产品,YSA416消防专用减压稳压阀通过导阀调节阀后所需压力,控制主阀流量。

当先导式减压阀后压力低于设定值时,导阀立即释放主阀控制室压力,使阀瓣做适度的开启。

当先导式减压阀后压力达到设定值时,主阀控制室压力增加,使阀瓣开度变小直到关闭。

YSA416减压稳压阀,可根据现场需要设定阀后压力,同时阀后压力不会因为阀前压力变化而变化,也不会因为阀后流量变化而改变阀后压力。

200X先导式减压阀结构图下图的图片就是200X先导式减压阀结构示意图,从图片中可以看出,组成这个先导式减压阀主要部件有:1.阀身主体,内部阀瓣,弹簧。

图片中的截留口是全关闭的状态,截留口是那个阀轴的最下部靠的那个阀瓣处。

从图中能看出,此阀门有三大部分,上阀门腔,有弹簧的就是上阀腔中,中间是阀的内脏部分;截留口以下是下阀腔。

2.主阀外部配套,组成部分件主要有:先导减压头、铜管两根、针阀一个。

在DN200以上较大口径的成品铜管上配套有铜球阀。

并另可要求配置压力表。

YSA416消防专用减压稳压阀、200X先导式减压阀安装要求请参考也可Y系列可调式减压阀安装要求和以下要求:1. 建议在管网系统中安装排气阀,以便减压阀能稳定工作。

2. 安装时应注意阀体箭头标注方向。

为方便维护保养,应在减压阀周围留一定空间。

3. 进出口压力应不小于,小于稳压性能变差(出口压力误差加大)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

可调式减压阀说明书 Prepared on 22 November 2020
Y
X
741X -
可调式减压阀
使 用 说 明 书
株洲南方阀门股份有限公司
一、用途
安装在供水管网上,将较高的上游压力降为符合使用要求的下游工作压力。

无论上游压力和流量如何改变,预定的下游压力都能保持恒定不变。

二、特点
1、减压稳压效果好。

外设独立的压力反馈系统,利用液压原理进行控制。

出口压力不受进口压力及流量变化的影响,既可减动压,又可减静压。

2、操作维护方便。

只需调节先导阀的调节螺栓,就能获得精确稳定的出口压力,关键零件均采用优质材料,基本无需维护。

3、过流面积大,阻力损失小。

采用流线型、宽阀体设计。

4、在压力降低较大的场所下,可采用特殊阀板设计,减少噪声和振动。

三、技术参数
1、公称压力:
2、出口压力:调节范围 ~
调节范围 ~ 调节范围 ~ 调节范围 ~
3、适用介质:清水
4、适用温度:0~80℃ 四、结构示意图
减压阀是由主阀和导阀控制系统组成。

主阀由阀体、膜片、阀杆、阀板等主要零件组成;导阀控制系统由闸阀、减压导阀、过滤器、压力表、调节阀、附管组成。

图一 结构原理图
1、闸阀
2、过滤器
3、先导阀
4、压力表
五、工作原理
可调式减压阀是通过出口压力的变化反馈到导阀上,再由导阀来控制主阀板的开度,使预定的下游压力保持不变。

10 16 25 40
当出口压力大于导阀的设定值时,出口压力水从控制管进入导阀膜片下腔内,推动导阀阀杆上移,导阀阀板开度减小,从而导致从控制管进入导阀再到主阀控制室上腔的压力水的压力升高,推动阀杆下移,主阀板的开度随之减小,阀后压力降低。

当出口压力小于导阀的设定值时,导阀膜片下腔的压力降低,导阀阀杆下移,其阀板开度增大,进口压力水从控制管进入导阀再到出口端,使主阀上腔压力降低,主阀板的开度随之增大,阀后压力增高。

六、安装注意事项
1、安装前需冲洗管道。

2、阀体的箭头必须与管内的实际流动方向一致。

3、最佳阀门安装——卧式或其它可接受的方式。

4、先导式减压阀前后须装隔离阀(检修阀)。

5、留出足够的工作空间。

6、当减压比大于4:1时,建议二级串联减压,减小气蚀延长寿命。

7、要求在阀前加装过滤器,定期清洗。

8、当阀前后压差小于时请用户在合同上说明。

七、调试步骤(见安装示意图)
1、关闭上下游隔离阀1、3。

2、打开控制管上的闸阀5。

3、将减压阀2上的先导阀调节螺栓完全拧松,并打开上、下腔排气阀4。

4、缓慢打开上游隔离阀1,逐渐排尽上、下腔气体,关闭上腔排气阀,检查阀后压力是否为零。

5、如下腔一直出水,阀后压力不为零,则将先导阀下端微调螺栓拧松数圈并打开下游隔离阀3,直到阀后压力为零,关闭下游隔离阀3。

6、将先导阀下端微调螺栓紧到底再退1~圈。

7、将减压阀2上的先导阀调节螺栓逐渐拧紧,同时观察阀后压力达到要求为止。

(如调过头则从步骤3重调)。

8、缓慢打开下游隔离阀3,检查阀后压力,如压力降低则适当拧紧先导阀调节螺栓,反之则适当拧松先导阀调节螺栓,直到动压与调定静压相符为止。

9、缓慢关闭下游隔离阀3,检查阀后压力,如压力高于原调定压力,则将减压阀2上先导阀的调节螺栓退到底,再打开下游隔离阀3,阀后压力为零后,关闭下游隔离阀3,从步骤7开始重调。

10、总之,要在静态时从低往高调。

八、结构尺寸
注:黑体为新增加的结构长度系列。

因产品在不断改进,可能存在实物与宣传资料数据有所差异,公司不另行通知,本公司保留对以上数据的解释权。

相关文档
最新文档
