35KV电网继电保护设计
35kv线路继电保护设计
继电保护课程设计1、系统的等值电路图1.1 两台变压器的等值阻抗计算 电压百分数的计算：()()1(13)(12)(23)11%%%%17.510.5 6.510.7522k k k k U U U U ---=+-=+-=()()2(12)(23)(13)11%%%%10.5 6.517.50.2522k k k k U U U U ---=+-=+-=-()()3(13)(23)(12)11%%%%17.5 6.510.5 6.7522k k k k U U U U ---=+-=+-=变压器的等值阻抗计算：11%10.751000.1710010063k B T TN U S X S =•=•= 22%0.251000.00410010063k B T TN U S X S -=•=•=- 33% 6.751000.1110010063k B T TN U S X S =•=•= 1.2 系统的等值电路图系统的等值电路图如图1-1所示:图1-1 系统的等值电路图2、线路短路计算分别进行最大运行方式和最小运行方式下各条线路发生对称三相短路，单相接地短路，两相接地短路和两相短路。
2.1 各线路阻抗参数及计算公式经过查手册得：LGJ-400型线路=0x 0.396Ω/km ，LGJ-300型线路=0x 0.404Ω/km ，LGJ-150型线路=0x 0.425Ω/km ，LGJ-120型线路=0x 0.435Ω/km 。
利用计算公式：0x x l =• 2.2 各线路阻抗参数计算数值 2.2.1各线路阻抗参数计算数值各线路阻抗参数计算数值如下表2.1所示：2.2.2各线路阻抗参数标幺值计算数值标幺值计算为：2*BBU S x x ⋅= 计算数值如下表 2.2所示：（其中110 1.05115.5B U =⨯=Kv ）表2.2 各线路阻抗标幺值计算数值L-3 L-4 L-5 L-6110KV0.18 0.15 0.23 0.102.3 三相短路计算2.3.1最大运行方式下短路电流计算 如图2-1所示发生(3)d 点短路时113B d L BS I X X U ε=•+。
35kv继电保护课程设计
35kv继电保护课程设计35kV继电保护课程设计引言：35kV继电保护是电力系统中的重要组成部分，主要用于检测电力系统中的故障并采取相应的保护措施，以确保电力系统的安全稳定运行。
本文将以35kV继电保护课程设计为主题，探讨继电保护的原理、工作方式以及常见的故障保护方案。
一、35kV继电保护的原理继电保护是通过电流、电压等信号的变化来判断电力系统是否发生故障，并及时采取保护措施。
35kV继电保护系统由电流互感器、电压互感器、继电器等组成。
当电力系统中发生故障时，电流和电压会发生异常变化，继电保护系统通过检测这些变化来判断故障类型和位置，并发出保护信号。
二、35kV继电保护的工作方式35kV继电保护系统采用了多级保护的工作方式，即根据故障的严重程度和位置，分为主保护、备用保护和辅助保护等级。
主保护是最重要的保护等级，用于检测电力系统中的主要故障，并及时切除故障部分，保护电力系统正常运行。
备用保护作为主保护的补充，当主保护出现故障时起到替代保护的作用。
辅助保护用于检测电力系统中的次要故障，并采取相应的保护措施，以防止次要故障扩大影响整个电力系统。
三、35kV继电保护的常见故障保护方案1. 过流保护：过流保护是最常见的故障保护方案之一，主要用于检测电力系统中的短路故障。
当电流超过额定值时，过流保护会立即切除故障部分，以保护电力设备的安全运行。
2. 零序保护：零序保护是用于检测电力系统中的接地故障的保护方案。
当电力系统中发生接地故障时，零序保护会检测到电流和电压的不平衡情况，并发出保护信号，切除故障部分。
3. 过电压保护：过电压保护是用于检测电力系统中过电压情况的保护方案。
当电压超过额定值时，过电压保护会发出保护信号，切除故障部分，以保护电力设备的安全运行。
4. 欠电压保护：欠电压保护是用于检测电力系统中欠电压情况的保护方案。
当电压低于额定值时，欠电压保护会发出保护信号，切除故障部分，以保护电力设备的安全运行。
35KV变电所继电保护的设计2
1 绪论1.1变电站继电保护的发展变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着全厂（所）电气设备的选择、配电装置的布置，继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。
继电保护发展现状，电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断注入新的活力，因此，继电保护技术得天独厚，在40余年的时间里完成了发展的4个历史阶段。
随着电力系统的高速发展和计算机技术、通信技术的进步，继电保护技术面临着进一步发展的趋势。
国内外继电保护技术发展的趋势为：计算机化，网络化，保护、控制、测量、数据通信一体化和人工智能化。
2 设计概述：2.1设计依据:（1）继电保护设计任务书。
（2）国标GB50062-92《电力装置的继电保护和自动装置设计规范》。
（3）《电力系统继电保护》（山东工业大学）。
2.2设计规模：本设计为35KV降压变电所。
主变容量为6300KVA，电压等级为35/10KV。
2.3设计原始资料：2.3.1 35KV供电系统图,如图1所示。
2.3.2系统参数：电源I短路容量：SIDmax=200MVA；电源Ⅱ短路容量：SⅡDmax =250MVA；供电线路：L1=L2=15km，L3=L4=10km，线路阻抗：XL=0.4Ω/km。
图1 35KV系统原理接线图2.3.3 35KV变电所主接线图，如图2所示S Ⅱ SIDL8图2 35KV变电所主接线图2.3.4 10KV母线负荷情况，见下表：3 主接线方案的选择3.1 主接线设计要求电气主接线主要是指在发电厂、变电所、电力系统中，为满足预定的功率传送和运行等要求而设计的，表明高压电气设备之间互相连接关系的传送电能的电路。
电路中的高压电气设备包括发电机、变电器、母线、断路器、隔离刀闸、线路等。
继电保护35kv课程设计
继电保护35kv课程设计一、课程目标知识目标：1. 理解35kV继电保护的基本原理，掌握主要设备的构造与功能；2. 掌握35kV继电保护系统的配置要求，能够正确解读相关技术参数；3. 了解35kV继电保护装置的操作流程，掌握常见故障的判断和处理方法。
技能目标：1. 能够独立完成35kV继电保护装置的选型，并进行参数设置；2. 能够运用所学知识，对35kV继电保护系统进行故障分析和处理；3. 能够熟练操作35kV继电保护设备，提高实际操作能力。
情感态度价值观目标：1. 培养学生对电力系统继电保护工作的兴趣，激发学习热情；2. 增强学生的安全意识，树立正确的操作观念，严格遵守操作规程；3. 培养学生的团队合作精神，提高沟通与协作能力。
本课程针对高年级学生，结合学科特点，注重理论与实践相结合。
通过本课程的学习，使学生掌握35kV继电保护的相关知识，具备一定的故障分析和处理能力，同时培养他们的安全意识、团队合作精神和职业素养。
课程目标明确，便于教学设计和评估，有助于提高学生的专业素养和实际操作能力。
二、教学内容1. 继电保护基本原理：讲解继电保护的作用、分类及其工作原理，重点阐述35kV系统常用的保护原理，如过电流保护、差动保护等。
参考教材章节：第三章 继电保护的基本原理与分类。
2. 35kV继电保护设备：介绍35kV系统中主要继电保护设备的构造、性能参数及功能，如电流互感器、电压互感器、继电器等。
参考教材章节：第四章 继电保护设备。
3. 35kV继电保护系统配置：分析35kV继电保护系统的配置要求，包括保护装置的选择、参数设置、系统调试等。
参考教材章节：第五章 继电保护系统的配置与调试。
4. 35kV继电保护装置操作与故障处理：详细讲解35kV继电保护装置的操作流程，分析常见故障现象及处理方法。
参考教材章节：第六章 继电保护装置的操作与故障处理。
5. 实践操作：安排学生进行35kV继电保护装置的选型、参数设置、故障处理等实际操作，提高学生的动手能力。
35kv电网变压器继电保护课程设计
前言继电保护在发电、供电和用电中起着极为重要，是保证电网安全可靠运行和人们生产生活用电的关键。
它的设置、整定、维护和试验水平将直接影响供电的可靠性、质量及用电设备的安全。
继电保护装置是反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。
即当电力系统中电气元件发生故障时，能自动、迅速、有选择的将故障元件从电力系统中切除，避免故障元件继续遭到破坏，使非故障元件迅速恢复正常运行。
继电保护装置应符合可靠性、选择性、灵敏性和速动性的要求。
由于电子技术、计算机技术与通信技术的发展，使继电保护装置的各种性能有了很大的提高，更好的确保了电力系统的运行，保证了人们正常的生产生活。
可见，继电保护性能的好坏关系到了每一个人，不容忽视！中文摘要本次设计是为35kv电网变压器继电保护配置。
根据对继电保护装置的任务、原理及选择要求进行分析总结，选取气体保护,差动保护为主保护，线路电流速断保护和变压器的过负荷保护为后备保护。
对主保护及后备保护的保护原理进行了分析，以及对变压器发生故障时保护的动作情况进行了描述。
关键词：继电保护，瓦斯保护，差动保护，过负荷保护目录前言............................................................................................................................................... I V 中文摘要. (V)1继电保护详细内容................................................................................................................. - 1 -1.1 继电保护的任务.......................................................................................................... - 1 -1.2 对继电保护的基本要求.............................................................................................. - 1 -1.3 继电保护的基本原理.................................................................................................. - 1 -1.4 继电保护装置的分类.................................................................................................. - 3 -1.5 保护装置装设原则...................................................................................................... - 3 - 2变压器保护选定..................................................................................................................... - 5 -2.1选定继电保护方案....................................................................................................... - 5 -2.2 变压器保护的选定...................................................................................................... - 5 -2.2.1 变压器的瓦斯保护............................................................................................. - 5 -2.2.2 变压器气体保护（瓦斯保护）的原理及组成................................................. - 6 -2.2.3 气体保护的工作原理......................................................................................... - 7 -2.2.4瓦斯保护原理电路.............................................................................................. - 8 -2.2.5变压器瓦斯保护的范围...................................................................................... - 9 -2.2.6瓦斯继电器的整定.............................................................................................. - 9 -2.3 变压器的纵差动保护.................................................................................................. - 9 -2.3.1工作原理.............................................................................................................. - 9 -2.3.2差动保护的整定计算........................................................................................ - 12 -2.3.4 变压器的过负荷............................................................................................. - 13 - 3整定计算............................................................................................................................... - 15 -3.1 AB线路的三段式电流速断保护整定计算............................................................... - 15 -3.2变压器（容量为5.6MV A）的差动保护整定计算 .................................................. - 16 -3.3变压器的过负荷保护................................................................................................. - 17 - 结论.......................................................................................................................................... - 20 - 参考文献.................................................................................................................................. - 21 -1继电保护详细内容1.1 继电保护的任务电力系统动行中,各种电气设备可能出现故障和不正常运行状态。
35KV变电站继电保护初步设计

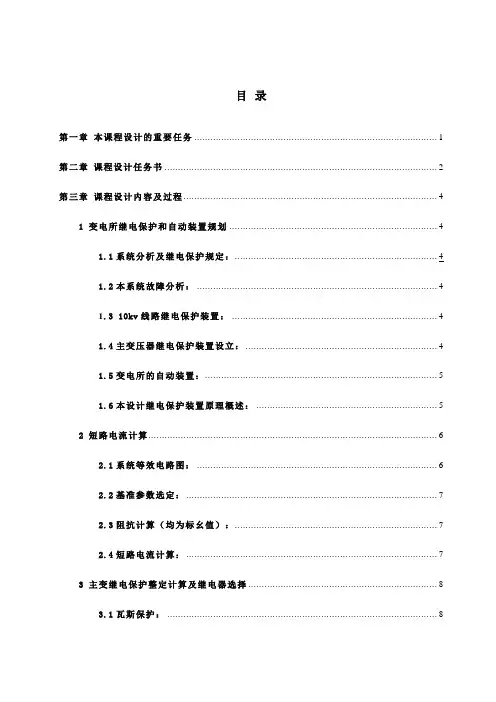

目录第一章本课程设计的重要任务 (1)第二章课程设计任务书 (2)第三章课程设计内容及过程 (4)1 变电所继电保护和自动装置规划 (4)1.1系统分析及继电保护规定： (4)1.2本系统故障分析： (4)1.3 10kv线路继电保护装置： (4)1.4主变压器继电保护装置设立： (4)1.5变电所的自动装置： (5)1.6本设计继电保护装置原理概述： (5)2 短路电流计算 (6)2.1系统等效电路图： (6)2.2基准参数选定： (7)2.3阻抗计算（均为标幺值）： (7)2.4短路电流计算： (7)3 主变继电保护整定计算及继电器选择 (8)3.1瓦斯保护： (8)3.2纵联差动保护： (8)3.3过电流保护： (10)3.4过负荷保护：.................................................................... 错误!未定义书签。
3.5冷却风扇自起动： ............................................................ 错误!未定义书签。
第四章课程设计总结............................................................................ 错误!未定义书签。
参考文献 ................................................................................................ 错误!未定义书签。
第一章本课程设计的重要任务（1）本设计为35KV降压变电所。
主变容量为6300KVA，电压等级为35/10KV；（2）搜集原始资料；（3）完毕对本系统的故障分析；（4）对10kv线路继电保护装置、主变压器继电保护装置设立、变电所的自动装置的设计；（5）对短路电流的整定与计算；（6）主变继电保护整定计算及继电器选择；（7）完毕设计报告。
35Kv输电线路的继电保护设计
35Kv输电线路的继电保护设计在电力系统中，35kV输电线路扮演着重要的角色，负责将发电厂产生的电能传输到各个用电点。
然而，由于外部环境、设备老化等原因，输电线路可能会出现故障，导致电力系统的不稳定甚至瘫痪。
为了确保电力系统的安全稳定运行，35kV输电线路的继电保护设计至关重要。
本文将深入探讨35kV输电线路继电保护的设计原则、方法和应用。
首先，我们需要了解什么是继电保护。
继电保护是电力系统中一种自动保护装置，它通过检测电力系统中的异常信号，如电流、电压、功率等，来判断系统是否存在故障。
一旦检测到故障，继电保护会发出信号，触发断路器等设备，切断故障点与系统的连接，从而保护电力系统的安全运行。
在35kV输电线路的继电保护设计中，我们需要遵循以下原则：1. 快速响应：继电保护应能够迅速响应输电线路的故障，切断故障点与系统的连接，避免故障扩大。
2. 准确判断：继电保护应能够准确判断输电线路的故障类型和位置，避免误判和漏判。
3. 可靠操作：继电保护应具备高度可靠性，确保在任何情况下都能正常工作。
4. 易于维护：继电保护应具备易维护性，便于日常检查、调试和更换。
在35kV输电线路的继电保护设计中，常用的方法包括电流保护、电压保护、距离保护和差动保护等。
这些方法各自有其特点和适用场景。
1. 电流保护：电流保护是通过检测输电线路中的电流变化来判断故障的存在。
当电流超过设定值时，继电保护会触发断路器等设备，切断故障点与系统的连接。
2. 电压保护：电压保护是通过检测输电线路中的电压变化来判断故障的存在。
当电压超过或低于设定值时，继电保护会触发断路器等设备，切断故障点与系统的连接。
3. 距离保护：距离保护是通过检测输电线路中的阻抗变化来判断故障的存在。
当阻抗超过设定值时，继电保护会触发断路器等设备，切断故障点与系统的连接。
4. 差动保护：差动保护是通过比较输电线路两端的电流和电压差异来判断故障的存在。
当差动电流或差动电压超过设定值时，继电保护会触发断路器等设备，切断故障点与系统的连接。
35KV总降压变电所继电保护毕业设计
可编辑修改
精品资料
甚至烧毁电动机； （4 ）电力系统电压下降，可能破坏电力系统的稳定，使系统振荡而导致
“正常”与“不正常”运行状态,被保护元件的“外部故障”与“内部故障”，
以实现继电保护的功能。因此，通过检测各种状态下被保护元件所反映的物
理量的变化并对其鉴别。依据反映的物理量的不同，保护装置可以构成下述
各种原理的保护：
(1) 反映电气量的保护
可编辑修改
精品资料
电力系统发生故障时，通常伴有电流增大、电压降低以及电流与电压的比 值(阻抗)和它们之间的相位角改变等现象。因此，在被保护元件的一端装没的 种种变换器可以检测、比较并鉴别出发生故障时这些基本参数与正常运行时 的差别．就可以构成各种不同原理的继电保护装置。 例如: 反映电流增大构成过电流保护； 反映电压降低(或升高)构成低电压(或过电压)保护； 反映电流与电压间的相位角变化构成方向保护； 反映电压与电流的比值的变化构成距离保护。 除此以外．还可根据在被保护元件内部和外部短路时，被保护元件两端电流 相位或功率方向的差别，分别构成差动保护、高频保护等。 同理，由于序分量保护灵敏度高，也得到广泛应用。 新出现的反映故障分量、突变量以及自适应原理的保护也在应用中。 (2) 反映非电气量的保护
2. 主变压器：
可编辑修改
精品资料
额定容量 Se(kVA)
7500
接线组别
短路电压 Ud%
Y，dll
7.5
标么电抗 X
*B
35Kv输电线路的继电保护设计
35Kv输电线路的继电保护设计
35kV输电线路的继电保护设计需要考虑以下几个方面：
1. 选择合适的继电保护装置：根据35kV输电线路的特点和要求，
选择适合的继电保护装置，例如差动保护装置、过电流保护装置、
跳闸保护装置等。
2. 确定保护区域：根据线路的拓扑结构和电气参数，确定继电保护
的保护区域，即需要保护的线路段和设备。
3. 设置保护动作条件：根据线路的额定电流、短路容量和故障类型，设置继电保护的动作条件，例如过电流保护的动作电流、时间等。
4. 确定保护动作时间：根据线路的长度和传输速度，计算继电保护
的动作时间，以确保故障发生时能够及时切除故障区域。
5. 设置保护动作逻辑：根据线路的拓扑结构和故障类型，确定继电
保护的动作逻辑，即保护装置的动作顺序和动作方式。
6. 考虑通信和互锁功能：根据线路的通信需求和操作要求，设计继
电保护的通信和互锁功能，以实现线路的自动化控制和远程监控。
7. 进行保护设备的参数设置和校验：根据线路的实际运行情况，设
置继电保护装置的参数，并进行校验和测试，以确保保护装置的可
靠性和准确性。
8. 编制继电保护接线图和操作手册：根据继电保护设计的结果，编
制继电保护接线图和操作手册，以供操作人员参考和使用。
需要注意的是，35kV输电线路的继电保护设计需要根据具体的工程
要求和标准进行，以上仅为一般性的设计步骤，具体设计还需根据
实际情况进行细化和调整。
35KV降压变电所继电保护设计
35KV降压变电所继电保护设计35KV降压变电所继电保护设计引言降压变电所是输电线路与配电线路之间的重要组成部分，起到将高电压输电线路的电压降低至适合配电网的电压水平的作用。
为了确保降压变电所的运行安全和稳定，继电保护系统在其中起着至关重要的作用。
本文将针对35KV降压变电所继电保护设计进行详细探讨。
一、继电保护的基本原理继电保护是一种用来保护电力系统设备免受电流过大、电压过高、频率不稳定等异常情况造成的损坏的系统。
其基本原理是通过在电网中布置感应元件（如电流互感器、电压互感器等）检测电流、电压等参数，并根据这些参数的变化来触发保护装置，切断故障电路，保护变电设备的安全运行。
二、降压变电所继电保护设计的要求1. 保护性能要求高。
由于降压变电所处于电力系统的输电与配电之间的过渡区域，其部分电流和电压参数高于配电线路，因此继电保护系统需要具备较高的抗干扰能力，能够准确快速地识别和保护故障。
2. 系统可靠性要求高。
降压变电所所处地域一般是电力负荷比较密集的地区，电网运行的可靠性要求较高。
因此，继电保护系统需要具备较高的可靠性，能够正常运行并及时发现、切除故障。
3. 考虑灵活性和扩展性。
降压变电所的规模和负荷有可能随着用电需求的变化而增加，因此继电保护系统需要具备一定的灵活性和扩展性，以便满足未来的需求。
三、继电保护的主要功能在35KV降压变电所的继电保护设计中，主要应包含以下功能：1. 电缆故障保护电缆故障保护是降压变电所继电保护系统中最重要的功能之一。
通过设置不同的保护区域，可以实现对电缆线路中的短路、接地故障的保护。
2. 变压器保护降压变电所主要功能是将高压输电线路的电压降低到适合配电的电压，因此变压器是降压变电所的核心设备。
继电保护系统需要对变压器进行过电流、过温度、过电压等故障的保护。
3. 线路保护降压变电所连接着输电线路和配电线路，因此对输电线路和配电线路进行继电保护是非常重要的。
主要包括对线路的过流、短路、接地等故障进行保护。
35kv输电线路继电保护设计
35kv输电线路继电保护设计一、继电保护系统介绍继电保护系统是电力系统中必不可少的一种保护方式，其主要作用是对电力设备的异常电气状态进行检测，并对检测结果进行处理，判断是否需要执行保护操作。
继电保护系统包括主保护、备用保护和辅助保护三个部分，其中主保护是最重要的一部分，主要负责检测系统中出现的故障，在故障出现时能够及时地切断故障电路，以保证系统的安全可靠运行。
二、35kv输电线路特点35kv输电线路是电力系统中的一种电力输送方式，其主要特点包括输送距离较长、输电线路具有较高的电压和电流等。
35kv输电线路的保护设计需要考虑到以下几个方面的因素：•信号传输时间：由于35kv输电线路的长度较长，信号传输时间需要考虑，不能超过电路本身的保护时间。
•保护等级：35kv输电线路属于中压线路，保护等级要求较高，能够检测到多种故障类型并对其进行快速处理。
•大电流防护：由于35kv输电线路的电流比较大，保护设计的时候需要考虑到电流对继电保护元件的影响。
•兼容性：35kv输电线路需要兼容各类继电保护装置，以便于之后的维护操作。
三、35kv输电线路继电保护设计要点35kv输电线路的继电保护设计需要依据上述特点，具体要点包括：3.1 继电保护装置选型在设计35kv输电线路的继电保护装置时，需要考虑信号传输时间、保护等级和兼容性等方面因素。
选用符合要求的保护装置，以保证保护的准确性、灵敏度和可靠性。
3.2 装置接线方式装置的接线方式是保护系统中的重要环节，需要考虑到电流对继电保护元件的影响，以保证继电保护装置能够准确地检测异常的电气状态。
3.3 保护投入时间35kv输电线路的长度比较长，保护投入的时间需要考虑信号传输的时间、距离等因素，保护投入时间一般要小于电路保护时间。
3.4 设备故障检测35kv输电线路的保护设计需要考虑到多种故障类型的检测，包括短路、接地、相间故障等，继电保护装置能够快速准确地判读故障类型，并采取相应措施进行处理。
(完整word版)35KV线路继电保护课程设计
XXXXXXXXXXXXXXXXXXXX学院《35KV线路继电保护》课程设计姓名：系别:专业：班级：学号：指导老师：起止时间XXXX年X月XX日至XXXX年X月X摘要本次继电保护设计是35KV线路继电保护的配置及整定计算设计.本文首先介绍了此次设计要点，根据给定35KV线路网络的接线图及参数，进行短路电流进行整定计算，制定出反应其输电线路上相间短路、接地短路故障的继电保护配置方案。
通过对所配置的继电保护进行整定计算和校验，论证继电保护配置的正确性，并对部分输电线路继电保护回路进行了设计。
【关键词】短路电流整定计算输电线路继电保护目录摘要1第一章概述1.1 课程设计的目的1 1.2 课程设计的要求1 1。
3 课程设计的内容1 1。
4 设计步骤2第二章短路电流和电流保护的整定的计算2.1 设计的基本资料 3 2.2 短路电流的计算4 2.2。
1 电线路的阻抗计算4 2。
2.2AB三段式电流保护的整定值计算及灵敏度的校验5 2.2.3AD段三段式保护整定计算及灵敏度的校验6 2.3 三段式电流保护的交直流的展开图8 2。
4 单向接地故障零序电压保护9第三章继电器和互感器的选择3.1 继电器设备选择10 3。
2 互感器的变比10总结11参考文献12第一章概述1.1课程设计的目的:通过设计,是学生掌握和应用电力系统继电保护的设计、整定计算、资料整理查询和电气绘图等使用方法。
在此过程中培养学生对各门专业课程整体观念综合能力，通过较为完整的工程实践基本训练，为全面提高学生的综合素质及增强工作适应能力打下一定的基础.1.2课程设计的的要求:设计说明书在撰写时，文句要力求精炼简明，深入浅出，通顺易读。
计算过程的撰写要求：计算方法正确、参数取值合理，严格执行国家和行业现行的技术规范和标准;数据真实、可靠，公式选用合适，计算结果正确、可信,书写规范、工整。
对于图纸,要求按工程图标准绘制,图面要求排列整齐、布置合理、清洁美观。
35kV输电线路继电保护系统设计
35 kV 输电线路继电保护系统设计摘要：在现在的电网中，输电线路显得尤其重要，输电线路和电网系统的安全有着紧密的联系，一个出问题，另一个也就会出故障。
所以，如何快速而有准确的去解决问题，这便给输电线路的保护提了很高的一个要求。
本文35kV输电线路继电保护系统的设计主要是利用距离保护原理，还得加上微机保护装置，在许多的高压电网中设计的一套保护系统。
距离保护可以很好的对所设计的输电线路进行保护，它可以看出来线路中是不是有故障，或者说是可以鉴定它有没有在保护区之内，然后来观察动作的大小，距离保护克服了很大的影响，因为电流和电压保护的缺点由系统运行模式去决定，还有很好的保护性能。
关键词：继电保护;继电保护;距离一、绪论由于在露天环境下，分布着许许多多的架空线路，而且长时间处于运行状态中，又因为平时可能会受到火灾，或者周围的一些自然环境发生改变等等诸多影响，可能会导致输电线路在运行的时候会发生一些故障。
在过去的很多时间里，因为要杜绝这类不安全事故（短路故障）的发生，但同时还得保证输电线路得保持运行状态，那么就有必要对线路进行检测，保护和修缮。
在高压输电线路保护的现实运用中，常常会发生故障，这就影响了继电保护装置的积极功能，在工作过程中，可能运行的设备就会特别多，保障电气设备的安全运行才可以提高输配电的服务质量水平。
对于35kV输电线路的运行而言，加强继电保护的应用是重中之重，而当高电压电力系统出现故障时，如果有继电保护的话，就会对它发出报警信号，从这一点就看出来了电气系统继电保护的必要性[1]。
二、输电线路故障分析与保护配置在外边的环境里，分布着许许多多的架空线路，而且长时间处于运行状态中，又因为平时可能会受到火灾，或者周围的一些自然环境发生改变等等诸多影响，可能会导致输电线路在运行的时候会发生一些突发性的意外。
（一）、引起故障的原因1. 雷击故障当输电线路正常工作的时候，突然来一声爆雷，很有可能会发生故障，而它可以分为好几种类型，导线和金属可能会对横担构件放电，而且第一片绝缘子也可能会对导线放电，复合绝缘子之间会相互放电等等很多类型，而且雷击状况的出现会让低零值绝缘子钢帽发生爆裂，可能会导致发生断电[2]。
35kV电网继电保护(共40张)
（三）可能(kěnéng)出现过负荷的电缆线路或电缆与架空混合线 路，应装设过负荷保护，保护宜带时限动作于信号，必要时可 动作于跳闸。
瓦斯保护优缺点：
瓦斯保护的主要优点是结构简单，灵敏性高，能反应变压器油箱内的各种 故障(gùzhàng)。特别是能反应轻微匝间短路。它也是油箱漏油或绕组、铁芯烧损 的唯一保护。
瓦斯保护不能反应变压器套管和引出线的故障，需与纵差动保护一起作 为变压器的主保护。
第25页，共40页。
电力变压器保护
2、电流速断保护
3、电流Ⅲ段的保护(bǎohù)范围：能保护(bǎohù)本线路和相邻线路全长。 电流Ⅲ段一般做后备保护。
Ⅲ段的后备作用： 1)近后备——同一地点电流Ｉ、Ⅱ段拒动的后备 2）远后备——下一个变电站的保护和断路器拒动的后备（防止短路点不切除
）
第12页，共40页。
35kV电网线路保护
4、评价
简单可靠，灵敏性好。
变压器的故障类型:
油箱内部故障：绕组匝间，绕组相间，中性点接地侧的接地短路。 油箱外部故障：套管和引出线上发生的相间短路和接地短路。
变压器的不正常工作状态：
外部短路引起的过电流；外部短路引起的中性点过压；过负荷； 油面降低；油温升高；过励磁。
第19页，共40页。
电力变压器保护
变压器主保护(bǎohù)配置
变压器安装时， 应使顶盖与水平 面之间夹角应有1 ％～1．5％的坡 度，连接管有2 ％～4％的升高坡 度。
电力变压器保护
瓦斯保护分为: 重瓦斯和轻瓦斯
35KV电网继电保护的设计
35KV电网继电保护的设计1.保护原则：35KV电网的继电保护设计需要遵循以下原则：-安全性：保证电网运行的安全，避免事故发生；-稳定性：维持电网的稳定运行，防止电力故障蔓延；-快速性：保证继电保护的响应速度，快速切除故障；-灵敏性：对故障信号做出快速反应，减少事故影响范围。
2.继电保护装置的选用：根据35KV电网的特点，选择合适的继电保护装置。
常用的继电保护装置包括：-欠压保护装置：用于检测电网电压低于额定值时的状态，并及时切除电源，防止设备过压损坏；-过流保护装置：用于检测电网中的过流情况，并切除故障电流，以避免电气设备损坏；-压差保护装置：用于监测电网中的压差，并在超过设定值时切除故障电流；-隔离保护装置：用于监测电网中的隔离开关状态，当发生故障时切除电源，以防止电压出现偏差。
3.继电保护装置的配置：35KV电网的继电保护装置需要合理配置，以实现全覆盖和互备。
一般会采用多个保护回路配置，以确保电网的可靠性。
每个保护回路通常包括电流变压器、电压变压器、继电器等组件，以实现对电网的全面监测。
4.继电保护装置的参数设置：继电保护装置的参数设置需要根据35KV电网的运行情况进行调整。
包括调整保护装置的动作参数，确定保护装置的保护原则和动作条件。
此外，还需要设置保护装置的故障录波器、通信接口和事件记录器等功能，以实现对电网故障的分析和记录。
5.继电保护系统的通信：35KV电网的继电保护系统需要与其他系统进行通信，以实现对电网的远程控制和监测。
通常会采用继电保护系统和SCADA系统进行通信，以实现对电网的实时监测和故障处理。
综上所述，35KV电网继电保护的设计需要考虑电网的特点和需要，并配置合适的继电保护装置和系统。
通过合理的选用、配置和参数设置，可以保证电网的安全和稳定运行。
35KV变压器继电保护设计实例
Idmin=（0.2～0.6）Ie=（0.2～0.6）×2.25（A） 取 Idmin=1（A）
4.4 确定拐点制动电流 Is
整定差动保护拐点制动电流，对于二段式，只有一个拐点。
一般Is=（0.8～1）Ie=（0.8～1）×2.25（A） 4.5 比例制动系数 K
取Is=2（A）
9
K=（Id-Idmin）/（Is2-Is1） 对于二段式，一个比例制动系数，一般 K=（0.4～0.7）
∴灵敏系数=Ijd(2)min/Ijd=7.45/1.86=4.01>2
满足灵敏度要求
4.9 复合电压闭锁过电流保护整定：
10
4.9.1 保护装置的起动电流整定：按躲过变压器额定电流来整定。 Idz=Kk×IeB/KJ=1.2×103.92/0.98=127.25A Kk——可靠系数，取 1.2 IeB——变压器额定电流 KJ——继电器返回系数，微机保护取 0.98
平衡调整系数
5/2.25=2.22
5/2.25=2.22
5/1.732=2.89
注：虽然 CT 二次接线均为星形，但由于通过软件进行相位校正时，在变压器星形侧同样存在 1.732
倍的接线系数。
4.3 确定起动电流 Idmin
整定差动保护最小起动电流，按躲过变压器最大负荷电流条件下流入
保护装置的不平衡电流整定。一般
4.1 瓦斯保护：
QJ1-80 型 轻瓦斯 280CM3发信号 重瓦斯 0.8~1m/s 跳闸
4.2 纵差动保护：选 RCS-9671 微机型成套保护
4.2.1 计算Ie及选择CT变比：
名称
额定电流 变压器接线方 式 CT 接线方式
35kV 进线
I1e=s/1.732=6300/1.732* 35=103.92A
35kV输电线路继电保护设计
35kV输电线路继电保护设计35kV输电线路的继电保护设计是为了保护输电线路的安全运行，防止发生故障和事故，并及时准确地切除故障区段，保障电网的稳定运行。
以下是35kV输电线路继电保护设计的详细内容：1. 故障类型判断：根据输电线路的特点和工作条件，确定需要检测和判断的故障类型，包括短路故障、接地故障、过电压故障等。
2. 故障检测：通过安装合适的故障检测装置，如电流互感器、电压互感器等，实时监测线路的电流和电压，并将检测结果传输给继电保护装置。
3. 故障定位：根据故障检测结果，继电保护装置可以通过测量电流和电压的相位差等方法，准确地确定故障发生的位置，以便进行及时的切除。
4. 故障切除：一旦发生故障，继电保护装置会根据预设的保护动作条件，及时切除故障区段的电源，防止故障扩大，并通知操作人员进行处理。
5. 通信功能：继电保护装置通常具备通信功能，可以与其他继电保护装置、监控系统等进行联动，实现信息的传输和共享，提高故障处理的效率和准确性。
6. 数据记录和分析：继电保护装置可以记录和存储线路的运行数据，包括电流、电压、故障记录等，以便进行事后分析和故障诊断，为线路的运行和维护提供参考。
7. 人机界面：继电保护装置通常具备人机界面，可以显示线路的运行状态、故障信息等，方便操作人员进行监控和操作。
8. 可靠性设计：继电保护装置需要具备高可靠性，能够在恶劣的环境条件下正常工作，并具备自检、自校准等功能，保证其正常运行和准确性。
9. 保护策略选择：根据线路的特点和运行要求，选择合适的保护策略，包括差动保护、距离保护、过电流保护、接地保护等，以提供全面的保护。
10. 标准和规范：继电保护设计需要遵循相关的标准和规范，如国家电网公司的技术规范、国家电力公司的规程等，以确保设计的合理性和可行性。
以上是35kV输电线路继电保护设计的详细内容，设计过程中需要综合考虑线路的特点、工作条件、保护要求等因素，确保设计的可靠性和适用性。
继保35kv线路三段式电流保护课程设计
继保35kv线路三段式电流保护课程设计
继电保护是电力系统中保护设备的重要组成部分，是保障电力系统安全稳定运行的关键技术之一。
35kV线路是电力系统中电能传输的重要组成部分，对其进行合理设计和配置电流保护装置，能够保护系统设备，防止事故发生并最大程度地减小故障范围，提高系统的可靠性和稳定性。
继保35kV线路三段式电流保护的设计过程中需要考虑以下几个方面：
1. 线路参数和系统要求：设计师需要了解线路的电阻、电感、电容等参数，以及系统的额定电流、短路电流等要求。
2. 选择合适的保护装置：根据线路的特点和系统的要求，选择适合的保护装置。
三段式电流保护是一种常用的保护方式，可根据线路的长度和电流变化情况进行配置。
3. 确定保护阀值：根据故障检测的要求，确定不同段保护的阀值。
一般情况下，距离最近的一段电流保护的阀值设置较低，而后续段的阀值逐渐增大。
4. 调整保护动作时间：根据三段电流保护的配置和阀值，调整保护的动作时间，使其能够在故障发生时能够准确、快速地进行保护动作，保护系统设备。
5. 配置旁路断路器：为了提高系统的可靠性和可用性，在电流保护的同时，还可以考虑配置旁路断路器，当故障发生时能够
迅速地切除故障部分，保护系统其他设备不受损害。
6. 进行阻抗匹配：在三段电流保护的配置过程中，需要进行阻抗的匹配，以保证保护的准确性。
阻抗匹配的设计是根据线路的特性和保护装置的参数来确定的。
综上所述，继保35kV线路三段式电流保护的设计需要考虑线路参数和系统要求，选择合适的保护装置，确定阀值和动作时间，配置旁路断路器，并进行阻抗匹配。
通过合理的设计和配置，能够提高系统的可靠性和稳定性，保护设备的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计（2011 — 2012学年第一学期）名称：３５ＫＶ电网继电保护设计专业：电气工程及其自动化班级:电气08-1班*名：***学号： ***********时间：2012年01月指导教师：晁勤袁铁江新疆大学电气工程学院一、设计题目：３５ＫＶ电网继电保护设计二、原始资料：某县有金河和青岭两座电站，装机容量分别为１２ＭＷ和８ＭＷ，各以单回３５ＫＶ输电线路向城关变电所供电。
金河电站还以一回３５ＫＶ联络线经１１０ＫＶ中心变电所与省电网连接。
３５ＫＶ电网的结线示意如下：主要参数见下表：最大运行方式：两电站的六台机组全部投入运行，中心变电所在地１１０ＫＶ母线上的系统等值标么电抗为０．２２５。
城关变电所总负荷为２４０Ａ（３５ＫＶ侧），由金河电站供给１１０ＫＡ、青岭电站供给１３０ＫＡ。
剩余的１１０Ａ经中心变电所送入系统。
最小运行方式：两电站都只有一台机组投入运行，中心变电所１１０ＫＶ母线上的系统等值标么电抗为０．３５城关变电所总负荷为１０５Ａ（３５ＫＶ侧），由金河电站供给４０Ａ、青岭电站供给６５Ａ。
剩余的１５Ａ经中心变电所送入系统。
三、设计内容：１、短路电流计算；２、３５ＫＶ电网继电保护配置设计；３、３５ＫＶ输电线路断电保护回路设计。
设计说明书一、10KM线路短路电流计算（一）三相短路电流计算：最大运行方式：两电站的六台机组全部投入运行，中心变电所在地１１０ＫＶ母线上的系统等值标么电抗为０．２２５。
城关变电所总负荷为２４０Ａ（３５ＫＶ侧），由金河电站供给１１０ＫＡ、青岭电站供给１３０ＫＡ。
剩余的１１０Ａ经中心变电所送入系统。
根据题意转换出电抗标么值：排除城关变电所和城市中心变电站，合并整理其它电-抗值得：整理合并得：X25=1.668 X26=0.292 X27=3.626 X28=1.833星型变三角形合并得：X29=X25+X26+282625X X X =1.668+0.292+833.1292.0668.1⨯=2.226X30=X26+X28+252826X X X ⨯=0.292+1.833+668.1833.1292.0⨯=2.446X31=3.626计算得出的最大短路电流分别为： I S ＝7.631 I q =0.521 I j =1.105（二） 两相短路电流计算：最小运行方式：两电站都只有一台机组投入运行，中心变电所１１０ＫＶ母线上的系统等值标么电抗为０．３５城关变电所总负荷为１０５Ａ（３５ＫＶ侧），由金河电站供给４０Ａ、青岭电站供给６５Ａ。
剩余的１５Ａ经中心变电所送入系统。
１、两相短路电流正序电抗化简： 最小运行方式下转换的电抗标么值：X25=1.668 X26=0.292 X27=5.626 X28=3.665 ２、两相短路电流负序电抗化简：３、最小运行方式下转换的负序电抗标么值：\整理、合并得：３、合并附加电抗，得出电抗图X25=1.668 X26=0.292 X27=5.626 X28=6.330星型变三角形合并得：X29= X25+X26+282625X X X =1.668+0.292+330.6292.0668.1⨯=2.037X30= X26+X28+252826X X X ⨯=0.292+6.330+668.1330.6292.0⨯=7.730X31=3.626计算得出的最大短路电流分别为：I S ＝4.670I q =0.436 I j =0.452二、继电保护整定（一） 总电路转换图及变换成单侧电源简化图：总电路转换图：（图一）单侧电源简化图： （图二）：（图三）（二）各个短路点的最大短路电流和最小短路电流数据表：（三）利用三段式电流（电压）保护，其整定数据见计算书。
（四）方向元件的设置：整定原则：１、根据方向元件安装原则二（对在同一母线上的定时限过电流保护，按动作时限考虑，时限短的安装方向元件，而长的不用装，若相等则均装）判断，保护２和５的时限为２秒，保护３和４的时限为2.5秒，所以，保护２和５均应安装方向元件。
２、根据方向元件安装原则一（对瞬时过电流速断保护，当反方向电流大于保护的动作值时，该保护需加装方向元件）（1）对于保护３，当ｄ２点短路时：I dj２＝0.376(KA)< IⅡop3=0.4345(KA)所以不需要安装方向元件。
(2)对于保护４，当ｄ３点短路时：I dx3+I dj3=0.701+0.594=1.295(KA)> IⅡop4=0.144(KA)所以需要安装方向元件。
计算书一、短路计算(以下电流值的单位为：ＫＡ；电压值的单位为：ＫＶ。
)（三）三相短路电流计算：最大运行方式：两电站的六台机组全部投入运行，中心变电所在地１１０ＫＶ母线上的系统等值标么电抗为０．２２５。
城关变电所总负荷为２４０Ａ（３５ＫＶ侧），由金河电站供给１１０ＫＡ、青岭电站供给１３０ＫＡ。
剩余的１１０Ａ经中心变电所送入系统。
最后化简所得的电抗为：X29=2.226 X30=2.446 X31=3.626解：根据题意解得三相短路电流系统：I*j= 1/X*j = 1/2.226=0.449I(3)s.max=I j×I*j =7.631青岭：X*js= X*j×Se/Sj = 1.079查表得：I*e=0.98I(3)q.max=I ” = I*e×Se/1.73Up =0.521金河：X*js= X*j×Se/Sj = 0.757查表得：I*e=1.353I(3)j.max=I ” = I*e×Se/1.73Up =1.105（四）两相短路电流计算：最小运行方式：两电站都只有一台机组投入运行，中心变电所１１０ＫＶ母线上的系统等值标么电抗为０．３５城关变电所总负荷为１０５Ａ（３５ＫＶ侧），由金河电站供给４０Ａ、青岭电站供给６５Ａ。
剩余的１５Ａ经中心变电所送入系统。
化简电抗图，得出两相正负序电抗图后，合并得出：X29=2.037 X30=7.730 X31=3.626解：根据题意解得三相短路电流系统：I*j= 1/X*j = 1/2.037 =0.491I s=I j×I*j =2.699I(3)s.min= 1.73×Is＝4.670青岭：X*js= X*j×Se/Sj = 1.163查表得：I*e=0.911I ” = I*e×Se/1.73Up =0.25I(3)q.min=1.73×I ” = 0.436金河：X*js= X*j×Se/Sj = 0.815查表得：I*e=1.265I ” = I*e×Se/1.73Up =0.261I(3)j.min=1.73×I ” = 0.452二、继电保护整定(以下电流值的单位为：ＫＡ；电压值的单位为：ＫＶ。
)(一)根据下图对各保护进行整定：分别对单侧电源进行保护的整定：１、保护３进行整定计算解：根据题意所得：(1) 保护３的Ⅰ段：IⅠop3=KⅠrel I(3)d3.max=1.554X s.max=0.866×( Es/I(2)d2.min ) = 19.723X s.min= Es/I(3)d2.max = 12.777X s.main= 0.5(X s.max + X s.min) = 16.75检验：LⅠmin=1/X1(0.866Es/ IⅠop3－X s.max)=－19.546<0.15L故不满足要求；采用瞬时电流电压联锁速断保护整定计算：LⅠmain = 0.75L = 7.5 km电流元件的动作电流：IⅠop3= Es/( X s.main+ X1 LⅠmain)=0.940低电压元件的动作电压：UⅠop3=1.73×IⅠop3 X1 LⅠmain=4.884最小运行方式时的保护区：LⅠmin = (0.866Es－X s.min IⅠop3)/ X1 IⅠop3=－30.78故不满足要求,所以不设Ⅰ段；(2) 保护３的Ⅱ段：IⅡop3＝K ph IⅠop5=0.8063检验：K sen= I(2)d3.min/ IⅡop3=0.818<1.3故不满足要求；改与保护５的Ⅱ段配合：IⅡop3＝K ph IⅡop5=0.4345检验：K sen= I(2)d3.min/ IⅡop3=1.788>1.5故满足要求；tⅡop3＝tⅡop5+△t＝1s(3) 保护３的Ⅲ段：IⅢop３＝KrelKss I L.max /Kre=0.298灵敏度校验：近后备：K sen = I(2)d3.min/ IⅢop3＝2.607> 1.5远后备：K sen = I(2)d4.min/ IⅢop3＝1.725 > 1.5 满足要求tⅢop3＝tⅢop5+△t＝2.5s２、对保护５进行整定计算：解：根据题意所得：(1) 保护５的Ⅰ段：X s.max=0.866×( Es/I(2)d3.min ) = 23.81X s.min= Es/I(3)d3.max = 16.5X s.main= 0.5(X s.max + X s.min) = 20.155IⅠop5=KⅠrel I(3)d4.max=0.9204检验：LⅠmin=1/X1(0.866Es/ IⅠop5－X s.max)=－9.28<0.15L故不满足要求；采用瞬时电流电压联锁速断保护整定计算：LⅠmain = 0.75L = 22.5 km电流元件的动作电流：IⅠop5= Es/( X s.main+ X1 LⅠmain)=0.733低电压元件的动作电压：UⅠop5=1.73×IⅠop5 X1 LⅠmain=11.426最大运行方式时的保护区：LⅠmax =( X s.max UⅠop5)/ X1 (Up－UⅠop5)=26.59 km 最小运行方式时的保护区：LⅠmin = (0.866Es－X s.mas IⅠop5)/ X1 IⅠop5=21.85 km LⅠmin>0.15L 故满足要求；(2) 保护５的Ⅱ段：K sen= I(2)d4.min/ IⅡop5＝1.3 (满足要求)故：IⅡop5= I(2)d4.min/ K sen＝0.395tⅡop5＝tⅠop5+△t＝0.5s(3) 保护５的Ⅲ段：IⅢop5＝KrelKss I L.max /Kre=0.367灵敏度校验：近后备：K sen = I(2)d4.min/ IⅢop5＝1.4 > 1.3远后备：K sen = I(2)d8.min/ IⅢop5＝6.3 > 1.2满足要求tⅢop5＝tⅡop5+△t＝2sB、对下面单侧电源进行保护整定：１、对保护２进行整定计算：解：根据题意所得：X s.max=0.866×( Es/I(2)d3.min ) = 43.28X s.min= Es/I(3)d3.max = 19.44X s.main= 0.5(X s.max + X s.min) = 31.36(1) 保护２的Ⅰ段：IⅠop2=KⅠrel I(3)d1.max=0.7728检验：LⅠmin=1/X1×(0.866Es/ IⅠop2－X s.max)=－48.27<1.3故不满足要求；采用瞬时电流电压联锁速断保护整定计算：LⅠmain = 0.75L = 30 km电流元件的动作电流：IⅠop2= Es/( X s.main+ X1 LⅠmain)=0.493低电压元件的动作电压：UⅠop2=1.73×IⅠop2 X1 LⅠmain=10.1最小运行方式时的保护区：LⅠmin = (0.866Es－X s.max IⅠop2)/ X1 IⅠop5=－15.063km LⅠmin<0.15L故不满足要求,所以不设Ⅰ段；(2) 保护２的Ⅱ段：K sen= I(2)d1.min/ IⅡop2＝1.3 (满足要求)故：IⅡop2= I(2)d1.min/ K sen＝0.249tⅡop2＝tⅠop2+△t＝0.5s(3) 保护２的Ⅲ段：IⅢop2＝KrelKss I L.max /Kre=0.298灵敏度校验：近后备：(取本线路末端)K sen = I(2)d1.min/ IⅢop2＝1.08< 1.3故不满足要求；故采用电压闭锁定时限过电流保护的整定计算：IⅢop2＝K k I fh/K h =0.149再检验近后备：K sen = I(2)d1.min/ IⅢop2＝2.179 > 1.3满足要求tⅢop5＝tⅡop5+△t＝2s２、对保护４进行整定计算：解：根据题意所得：X s.max=0.866×( Es/I(2)d3.min ) = 79.741X s.min= Es/I(3)d3.max = 53.54X s.main= 0.5(X s.max + X s.min) = 66.641(1) 保护４的Ⅰ段：IⅠop4=KⅠrel I(3)d2.max=0.4512检验：LⅠmin=1/X1×(0.866Es/ IⅠop4－X s.max)=－24.893<1.3故不满足要求；采用瞬时电流电压联锁速断保护整定计算：LⅠmain = 0.75L = 7.5 km电流元件的动作电流：IⅠop4= Es/( X s.main+ X1 LⅠmain)=0.307低电压元件的动作电压：UⅠop4=1.73×IⅠop4X1 LⅠmain=1.595最大运行方式时的保护区：LⅠmax =( X s.max UⅠop4)/ X1 (Up－UⅠop4)=8.981 km LⅠmax>50%L故满足要求；最小运行方式时的保护区：LⅠmin = (0.866Es－X s.mas IⅠop4)/ X1 IⅠop2=－48.618km故不满足要求,所以不设Ⅰ段；(2) 保护４的Ⅱ段：K fz.min=( I d2.min xt+ I d2.min jh )/ I d2.min xt = 1.913IⅡop4＝K ph IⅠop.xl/ K fz.min =0.494检验：K sen= I(2)d2.min/ IⅡop4=0.792<1.3故不满足要求；tⅡop1＝tⅡop3+△t＝1s改与保护２的Ⅱ段配合：IⅡop4＝K ph IⅡop2/ K fz.min =0.144检验：K sen= I(2)d2.min/ IⅡop4=1.563>1.3故满足要求；tⅡop4＝tⅡop2+△t＝0.5s(3) 保护４的Ⅲ段：IⅢop4＝KrelKss I L.max /Kre=0.298灵敏度校验：近后备：K sen = I(2)d2.min/ IⅢop4＝0.756<1.3远后备：K sen = I(2)d1.min/ IⅢop4＝0.569<1.3故均不满足要求采用低电压闭锁定时限过电流保护整定计算：IⅢop4＝K k I fh /K h=0.1488低电压元件的动作电压:UⅢop4＝K k U g.min /K h=26.061电流校验：近后备：K sen = I(2)d2.min/ IⅢop4＝1.5>1.3远后备：K sen = I(2)d1.min/ IⅢop4＝1.14≈1.2故满足要求tⅢop3＝tⅢop5+△t＝2.5s。
