GIS教案 - 第七讲 缓冲区分析、叠加分析及应用--案例
ArcGIS实验操作(四)---缓冲分析与叠加分析

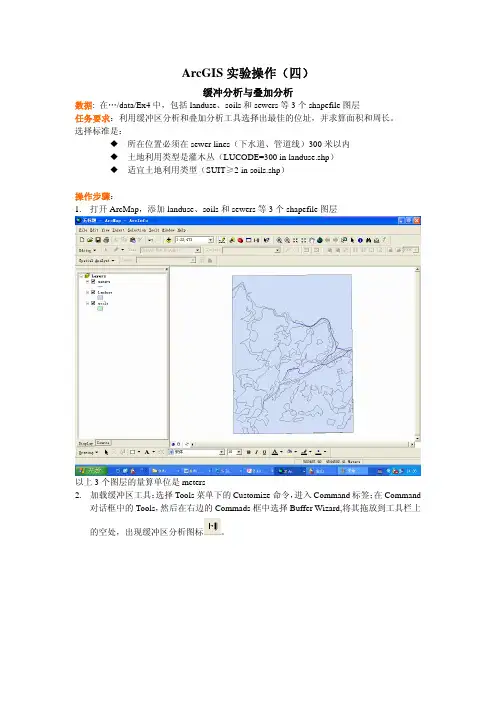

ArcGIS实验操作（四）缓冲分析与叠加分析数据: 在…/data/Ex4中，包括landuse、soils和sewers等3个shapefile图层任务要求：利用缓冲区分析和叠加分析工具选择出最佳的位址，并求算面积和周长。
选择标准是：所在位置必须在sewer lines（下水道、管道线）300米以内土地利用类型是灌木丛（LUCODE=300 in landuse.shp）适宜土地利用类型（SUIT≥2 in soils.shp）操作步骤：1.打开ArcMap，添加landuse、soils和sewers等3个shapefile图层以上3个图层的量算单位是meters2.加载缓冲区工具：选择Tools菜单下的Customize命令，进入Command标签；在Command对话框中的Tools，然后在右边的Commads框中选择Buffer Wizard,将其拖放到工具栏上的空处，出现缓冲区分析图标。
3.对sewer图层进行缓冲区分析。
点击：输入300:缓冲输出类型选择Dissolve barriers between（Yes），并选择选择文件存储路径，图层重命名为sewerbuf：ArcMap窗口显示如下，可打开属性表查看sewerbuf的属性：打开ArcToolbox，选择如下，并双击：在输入要素中添加sewberbuf、landuse、soils三个图层，输出要素图层命名为final.shp，并点击OK:5.利用Query Builder对话框，键入命令，进行Extract分析，以提取出最佳位址。
打开ArcToolbox，选择如下，并双击：选择final作为输入要素，输出图层命名为sites.shp：点击，出现如下对话框，表达式为："SUIT" >= 2 AND "LUCODE" = 300（可通过双击左右两侧对话框下拉选项实现，也可以直接通过键盘输入实现，但是例如“＝”等符号左右两端需要各有一个空格）点击OK后，出现如下对话框：点击Ok，则创建出新图层sites如下：打开属性表：说明：虽然此时属性表中每个字段已经相应具有很多条的记录，但是由于ArcGIS Desktop 不能自动更新所输出图层的面积（area）和周长（perimeter）数据，一种简便的方法就是将sites.shp转为地理空间数据库（geodatabase feature class），则属性表中会自动添加shape_area 和shape_length数据。
GIS实习缓冲区分析和叠置分析

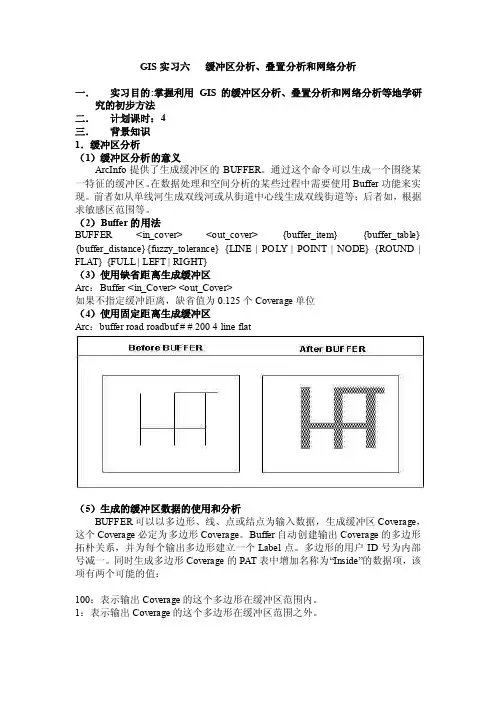

GIS实习六缓冲区分析、叠置分析和网络分析一．实习目的:掌握利用GIS的缓冲区分析、叠置分析和网络分析等地学研究的初步方法二．计划课时：4三．背景知识1．缓冲区分析（1）缓冲区分析的意义ArcInfo提供了生成缓冲区的BUFFER。
通过这个命令可以生成一个围绕某一特征的缓冲区。
在数据处理和空间分析的某些过程中需要使用Buffer功能来实现。
前者如从单线河生成双线河或从街道中心线生成双线街道等；后者如，根据求敏感区范围等。
（2）Buffer的用法BUFFER <in_cover> <out_cover> {buffer_item} {buffer_table} {buffer_distance}{fuzzy_tolerance} {LINE | POLY | POINT | NODE} {ROUND | FLAT} {FULL | LEFT | RIGHT}（3）使用缺省距离生成缓冲区Arc：Buffer <in_Cover> <out_Cover>如果不指定缓冲距离，缺省值为0.125个Coverage单位（4）使用固定距离生成缓冲区Arc：buffer road roadbuf # # 200 4 line flat（5）生成的缓冲区数据的使用和分析BUFFER可以以多边形、线、点或结点为输入数据，生成缓冲区Coverage，这个Coverage必定为多边形Coverage。
Buffer自动创建输出Coverage的多边形拓朴关系，并为每个输出多边形建立一个Label点。
多边形的用户ID号为内部号减一。
同时生成多边形Coverage的PAT表中增加名称为“Inside”的数据项，该项有两个可能的值：100：表示输出Coverage的这个多边形在缓冲区范围内。
1：表示输出Coverage的这个多边形在缓冲区范围之外。
后续的分析操作主要是根据“Inside” 字段的值及其对应的多边形特征进行的。
缓冲区和叠加分析的综合应用
进行叠加分析
取同时满足四个条件的区域（擦出已有商场、如图）
感谢下 载
缓冲区分析实例
1.2 叠置分析
叠置分析是GIS最常用的提取空信息的手段之一 源于传统的透明材料叠加 叠置分析是将有关主题层数据层面进行叠加，产生新数据层面的操作，其结
果综合了原来两层或多层要素所具有的属性。 叠置分析不仅包含空间关系的比较，还包括属性关系的比较。
以大型商场选址为例
1.背景
数据准备
城市地区主要交通道路图（mainstreet) 城市主要居民区图（residential) 城市停车场分布图（stops) 城市主要商场分布图（othermakerts)
空间操作步骤
1.城市地区主要交通线路影响范围的建立 以城市主要交通线路为中心建立50m的缓冲区
居民居住地影响范围的建立
以居民居住地为中心建立100m的缓冲区（如图）
停车场影响范围的建立
以停车场为中心建立100m的缓冲区（如图）
已存在商场影响范围的建立
以已存在的商场为中心建立500m的缓冲区（如图）
进行叠加分析
求取stops、mainstreet和residential三个图层的交集区域（对这三个图层 进行叠加）（如图）
在城市中，如何为大型商场找到一个交通便利、停车方便、人员密集的商业 地段是商场开发商最为关注的问题。因此，商场开发商需要从很多方面对商 场选址进行分析以便选出区位条件最好的位置，从而获取最大的经济效益。
明确目标和标准
1.离城市主要交通线路50m以内，以保证商场的通达性。 2.保证在居民区100m范围内，便于居民步行能到达商场。 3.距停车场100m范围内，便于顾客停车。 4.距已经存在的商场500m范围外，较少竞争压力
缓冲区分析、叠置分析
1、属性赋值 （1）分别打开商业中心，名牌高中和名胜 古迹影响范围的缓冲区图层的属性列表，分 别添加market, school和famous字段，并全 部赋值为 。 部赋值为1。
（2）向主干道噪音缓冲区图层的属性列表 中添加voice字段，全部赋值为－1。
2、区域叠加 （1）打开ArcToolbox，选择Analyst Tools ︱ Overlay︱Union命令，打开图 层合并操作对话框。
（1）选择图层中的要素: network。选中Use Only the Selected Feature复选框。
（2）选择第一缓冲区建立方法（At a specified distance）:200，并确定缓冲区距离 单位：Meters。
（3）选择缓冲区边界类型（Dissolve barriers between）:Yes。指定缓冲区文件的 存放路径和名称。
二数据准备名胜古迹分布图famousplaceshp三要求1所寻求的区域要满足以下条件离主要交通要道200m之外以减少噪音污染st为道路数据中类型为交通要道的要素
缓冲区分析、叠置分析
以市区择房分析为例
一、目的
熟练掌握ArcGIS缓冲区分析和叠置 分析操作，综合利用各项空间分析工具 解决实际问题。
二、数据准备
(2)在Input Features文本框中选择三个区域 的交集数据。在Erase Features文本框中 选择主干道噪音缓冲区数据。指定输出输 出文件的路径和名称。
满足以上四个条件的区域如图。
（四）对整个城市区域的住房条件进行 评价 。
为了便于了解城市其他地段的住房条件， 可应用以上数据对整个城市区域的住房条件 进行评价，分级标准是： 满足其中四个条件为第一等级。 满足其中三个条件为第二等级。 满足其中两个条件为第三等级。 满足其中一个条件为第四等级。 完全不满足条件的为第五等级。
GIS教案第七讲缓冲区分析叠加分析及应用案例
实例分析 （4）
这50个客户的名称、地址、类型、销量等有关信息，在视图中自动形成了一个专题Geocod1.shp。要注意的是，该专题同高速公路(Highways),市区街道(Streets in downtown)，用地分区(Census tracts)等专题并列，表明它已通过表格的联结，实现了地理 定位，并转换成了被称为“型”(shp)的数据类型，在图中以黑色圆点的形式显示出来。如果双击任一专题名，ArcView 3.0还提供了对显示该专题图形符号的编辑手段，可随用户喜好，按照专题下的具体特征，比如土地用途、公路等级、食品销量等进行分类，然后用逐级变化大小或颜色的方式显示该专题。
（2）根据过渡时期全国土地分类系统，将两期数据的属性数据进行重分类，统一分为耕地（GD）、园地（YD）、林地（YLD）、牧草地（CD）、其它农用地（QTJS）、农村居民点（NCJS）、城镇居民点及独立工矿（CZ）、交通运输用地（JT）、水利设施用地（SYSD）、未利用地（WLYD）10种用地类型；之所以将农村居民点用地单独列为一类，是为了分析农村居民点用地的变化情况更加方便。
（3）利用Arcview空间分析中的交叉列表功能（Tabulate Area），得出各区的土地利用状态转移矩阵，分析期间农村居民点用地与其他用地类型之间的转入转出变化情况；
（4）从两期数据中分别提取出农村居民点用地，利用Arcview的地学过程分析模块（Geoprocessing Wizard）将两期农村居民点用地数据进行叠加分析，提取出发生变化的农村居民点用地信息，进而形成各区农村居民点用地空间变化图。
四、缓冲区分析、叠加分析应用案例
实例分析 （3）
所需数据 全市所有地块信息的数据层 全市公共设施的分布图 空间分析 从地块图中选取所有满足条件(1)(2)的地块 与公共设施层数据进行拓扑叠加 对叠加的结果进行邻域分析和特征提取，选择出满足要求的地块 将选择的地块及相关信息以地图和表格形式打印输出
实验六——缓冲区和叠加分析的综合应用
实验六——缓冲区和叠加分析的综合应用
实验六缓冲区和叠加分析的综合应用
一、实验目的
1．熟练掌握ArcGIS缓冲区分析和叠加分析基本原理与操作。
2．通过实验，具备综合利用各项矢量数据的空间分析工具解决实际问题的能力。
二、实验准备
1．软件准备：ArcGIS 10.2
2．数据准备：
（1）城市主要交通道路图（mainstreet）
（2）城市主要居民区图（residential）
（3）城市停车场分布图（stops）
（4）城市主要商城分布图（othermarkets）
（5）idoutl.shp，基于爱达荷横轴墨卡托坐标系的爱达荷州轮廓图，用于检验习作3投影的正确性
三、实验内容与要求
1、实验要求
带寻找的区位条件为：
（1）离城市主要交通线路50m以内，以保证商场交通的通达性。
（2）保证在居民区100m范围内，便于居民步行到达商场。
（3）距停车场100m范围内，便与顾客停车。
（4）距已经存在的商场500m范围之外，减少竞争压力。
2、实验内容、步骤
（1）各要素图层影响范围的建立
（2）叠加分析，求出满足要求的区域
（3）评价整个城市商场的区位条件
四、实习报告要求
将实验结果以电子版与打印版的形式共同提交，包括原理、步骤、结果。
利用缓冲区分析和叠置分析解决实际问题
5.4 实例与练习5.4.1 市区择房分析1. 背景：如何找到环境好、购物方便、小孩上学方便的居住区地段是购房者最关心的问题，因此购房者就需要从总体上对商品房的信息进行研究分析，选择最适宜的购房地段。
2.目的：学会利用缓冲区分析和叠置分析解决实际问题。
1.数据：试验数据位于\Chp7\Ex_1，请将练习拷贝至E:\Chp7\Ex1\a)城市市区交通网络图（network.shp）b)商业中心分布图（Marketplace.shp）c)名牌高中分布图（school.shp）d)名胜古迹分布图（famous place.shp）这些文件综合在一起是city.mxd2.要求：所寻求的市区是噪声要小，距离商业中心和各大名牌高中要近，是为了环境优雅离名胜古迹较近环境优雅。
综合上述条件，给定一个定量的限定如下：a)离主要市区交通要道200米之外，交通要道的车流量大，噪音产生的主要源于此；（ST为道路类型中的主要市区交通要道）b)距大型商业中心的影响，以商业中心的大小来确定影响区域，具体是以其属性字段YUZHI；c)距名牌高中在750米之内，以便小孩上学便捷；d)距名胜古迹500米之内。
最后分别将满足上述条件的其中一个条件的取值为1，不满足的取值为0，即如果满足距主要市区交通要道200米之内，取值为1，反之为0；其他亦是如此，最后将其累加得到分级。
即满足三个条件的累加得到3，满足2个条件的得到2，最后将全部分成4级。
3.操作步骤：首先打开ArcMap，打开E:\Chp7\Ex1\city.mxd文件将文件加入到窗口中来，这时五个文件全被加入ArcMap；（1）主干道噪音缓冲区的建立1）选择交通网络图层（network.shp），打开图层的属性表，在右下角的打开option选项中，在菜单中选择select by attributes，在弹出的select by attributes对话框中，左边选择“TYPE”双击将其添加到对话框下面SQL算式表中，中间点“=”，再单击Get unique values将TYPE的全部属性值加入上面的列表框中，然后选择“ST”属性值，双击添加到SQL算式表中，单击APPL Y按钮，就将市区的主要道路选择出来了；（图7.64）2） 点击缓冲区按钮 对选择的主干道进行缓冲区的建立，首先在缓冲区对象图层选择交通网络图层（network ），然后将Use Only the Selected Feature （仅对选择的要素进行分析）选项选中，单击next ；3） 确定尺寸单位如米，选择第一种缓冲区建立方法（At a specified distance ），指定缓冲区半径为200米，单击next ；4） 因为不是分别考虑一个图层的各个不同的要素的目的，所以我们在这里选择的是第一种边界设定类型（Dissolve barriers between ），然后指定好缓冲区文件的存放路径和文件名后，单击OK ，完成主干道噪音污染缓冲区的建立。
GIS教案---第七讲-缓冲区分析、叠加分析及应用--案例
述属性的多边形 林地、 非0.5林-1地0k；m区域； 0.5km内1区0k域m；外区域；
四、缓冲区分析、叠加分析应用案例
北京市农村居民点用地变化分析
问题：
1、有两期土地利用现状数据（昌平、顺义、 通州、大兴）
2、计算居民点用地变化 3、发现变化特点和规律
数据源：
所采用的基础数据为四区的土地利 用变更调查数据，年期为2001年和2005(顺义 为2004)年两期数据，其中2001年的数据为 Shape格式，土地分类系统为八大类；2005 （2004）年为MapGis数据格式，土地分类方法 采用过渡时期全国土地分类系统。
S
顺义减少
0 2 4 km
N
W
E
S
昌平减少
0 2 4 km
N
W
E
S
昌平增加
0 2 4 km
通州区行政区划图
N
W
E
S
N
W
E
S
通州减少
0 2 4 km
通州增加
0 2 4 km
大兴区行政区划图
N
W
E
S
大兴增加
0
4
8 km
N
W
E
S
大兴减少
0
4
8 km
讨论题
某地区气象观测站的最优设置 目的：某地区内有12个气象观测站，为了减少开支，计划减少观测
四、缓冲区分析、叠加分析应用案例
实例分析 （4）
这50个客户的名称、地址、类型、销量 等有关信息，在视图中自动形成了一个 专题Geocod1.shp。要注意的是，该专 题同高速公路(Highways),市区街道 (Streets in downtown)，用地分区 (Census tracts)等专题并列，表明它
GIS缓冲区分析与叠置分析应用
GIS缓冲区分析与叠置分析应用【摘要】空间分析是GIS系统的重要功能之一，是GIS系统与计算机辅助绘图系统的主要区别。
而缓冲区和叠置分析又是空间分析的两个重要部分。
本文应用枣阳市部分村庄的数据文件，研究缓冲区分析和叠置分析在道路拓宽研究中的应用。
【关键字】 GIS 缓冲区分析；叠置分析；应用空间分析是GIS系统的重要功能之一，是GIS系统与计算机辅助绘图系统的主要区别。
空间分析的对象是一系列跟空间位置有关的数据，这些数据包括空间坐标和专业属性两部分。
其中空间坐标用于描述实体的空间位置和几何形态；专业属性则是实体某一方面的性质。
MAPGIS空间分析子系统提供了一系列数据操作功能，如缓冲区分析、叠置分析、属性分析、数据检索、三维模型分析等功能。
1、基本概念缓冲区分析是根据空间数据库中的点、线、面实体自动地在其周围建立一定宽度的多边形区域。
缓冲区是一些新的多边形，不包含原来的点、线、面要素。
缓冲区的大小由所指定的缓冲区半径控制。
叠置分析是依靠把分散在不同层上的空间属性信息按相同的空间位置加到一起，合为新的一层。
该层的属性由被叠置层各自的属性组合而成，这种组合可以是简单的逻辑合并的结果，也可以是复杂的函数运算的结果。
（对象）与层（对象）的叠置，再结合逻辑运算来获取对象与对象的相互关系。
2、缓冲区分析基本步骤点状要素——直接以该点为圆心，以要求的缓冲区距离大小为半径绘圆，所包含的区域即为所要求区域；线状要素和面状要素——以线状要素或面状要素的边线为参考线作其平行线，并考虑端点处的建立原则，最终建立缓冲区。
在MAPGIS中建立缓冲区的方法是基于生成多边形来实现的。
它根据给定的缓冲区距离，对点状、线状和面状要素的周围形成缓冲区多边形图层，是矢量结构。
(a)点状要素的缓冲区(b)线状要素的缓冲区(c)面状要素的缓冲区在MAPGIS中建立缓冲区的步骤为：（1）输入文件：启动“空间分析”子系统，在文件的下拉菜单中选择将进行缓冲区分析的点、线、面文件加载进空间分析系统。
GIS空间叠加分析与缓冲区分析
GIS空间叠加分析与缓冲区分析《地理信息系统》报告专业资源环境与城乡规划管理姓名成绩班级学号日期 2014/6/20目录一、题目...................................................................... .............................................................. 3 二、设计目的...................................................................... ....................................................... 2 三、设计背景...................................................................... ....................................................... 2 四、设计内容...................................................................... ....................................................... 2 四、步骤与过程 ..................................................................... .................................................... 2 五、专题地图...................................................................... ....................................................... 3 四、总结分析...................................................................... . (6)一、题目佛山市顺德区择房条件等级分析二、设计目的通过本项课程设计，掌握地理底图和专题地图编制的基本原理与方法，能够熟练运用一种制图软件编绘地图，提高基础数据资料收集、专题信息图形化设计和各种信息综合表达的能力。
地理信息系统第7讲GIS基本空间分析
地图操作: 融合
消除具有相同属性的多边形边界（数据分类）
1
1
3
4
3
2
1
1
3 4 2
1
4
地图操作: 裁剪
落入裁减区域范围内的输入地图要素
5
地图操作: 合并
两幅或两幅以上的地图拼接成新图
合并
6
叠置分析
叠置分析是地理信息系统中常用的提取空间隐含信息 的方法之一。
叠置分析是将有关主题层组成的各个数据层面进行叠 置产生一个新的数据层面, 其结果综合了原来两个或 多个层面要素所具有的属性；
8
叠置分析-矢量数据的叠置分析
点与多边形叠置
点与多边形叠置, 是指一个点图层与一个多边形图 层相叠, 叠置分析的结果往往是将其中一个图层的 属性信息注入到另一个图层中, 然后更新得到的数 据图层；基于新数据图层, 通过属性直接获得点与 多边形叠加所需要的信息。
输出地图包含输入地图相同的点要素, 但点的属性 已为1其落入2 的多+ 边A形的属B性 = 1A 2B
叠置分析-矢量数据的叠置分析
线与多边形叠置
线与多边形的叠置同点与多边形叠置类似, 线与多 边形的叠加, 指一个线图层与一个多边形图层相叠, 叠置结果通常是将多边形层的属性注入另一个图 层中, 然后更新得到的数据图层；基于新数据图层, 通过属性直接获得线与多边形叠加所需要的信息。
1
+A
B
= 1A 1B
资源分配网络模型由中心点(分配中心)及其状态属性 和网络组成。
分配有两种方式，一种是由分配中心向四周输出，另 一种是由四周向中心集中。
网络的应用
最佳选址 : 选址功能是指在一定约束条件下、在某一指 定区域内选择设施的最佳位置，它本质上是资源分配分 析的延伸，例如连锁超市、邮筒、消防站、飞机场、仓 库等的最佳位置的确定。
缓冲区分析及应用
重庆交通大学《GIS原理及应用》课程设计报告书专业：测绘工程设计课程名称：《地理信息系统原理及应用》题目：基于ArcGIS缓冲区分析、叠加分析及应用班级：2010级01班设计者：学号：指导教师：完成时间：2013年6月16日至2013年6月27日课程GIS原理及应用班级测绘1班指导教师题目GIS缓冲区分析及应用同组人数1-7人课程设计要求1、了解GIS缓冲区分析的基本原理及算法。
2、了解GIS缓冲区分析的相关应用。
3、相关实例解决——休闲农业区建立和市区住房分析问题。
4、分析问题——怎样利用GIS缓冲区建立来解决该实际问题。
5、解决问题——基于ArcGIS软件缓冲区分析、叠加功能解决该问题。
(1) 数据矢量、栅格之间的转换；(2）缓冲区建立，叠加分析；(3) 综合分析得出成果。
6、结合成果进行相关评价。
课程设计报告书要求设计报告主要包括内容：1、课程设计目的；2、课程设计任务及内容；3、课程设计使用数据说明；4、课程设计思路及技术流程；5、课程设计实现的详细步骤；6、课程设计成果分析讨论及成果展示；7、课程设计体会（包括取得的成效及主要收获、存在的主要问题及对教学工作的建议）8、参考文献要求：☞学生完成课程设计后，每个同学均应提交课程设计报告及数据；☞设计报告要求文字通畅，排版规范；☞设计报告文字原则上不少于5000字，并装订成册。
上机时间安排星期周次一二三四五六日第17周1-4 1-4 1-4 1-4 1-4 自定自定第18周1-4 1-4 1-4 1-4 1-4 自定自定指导地点及考核时间1、指导地点：测量与空间信息处理实验室2、考核时间：第18周星期五上午（答辩方式考核，学生用PPT汇报及演示）版面要求1、题目用黑体三号，段后距18磅（或1行），居中对齐；2、标题用黑体四号，段前、段后距6磅（或0.3行）；3、正文用小四号宋体，行距为固定值“20”，程序代码用固定值“15”；4、标题按“一”、“㈠”、“1”、“⑴”顺序编号。
gis实验缓冲区分析应用
GIS实验：缓冲区分析应用简介在地理信息系统 (GIS) 中，缓冲区分析是一种常用的空间分析技术，可用于研究地理对象周围的空间特征和相互关系。
缓冲区分析通过在现有地理要素的周围创建固定距离的缓冲区来识别可能的影响区域。
本文将介绍缓冲区分析的基本原理和应用场景，并使用示例来展示如何在GIS软件中进行缓冲区分析。
缓冲区分析原理缓冲区分析是一种基于图形对象的分析技术，其通过在要素周围绘制固定距离的缓冲区来分析空间关系。
缓冲区是一个以某个要素为中心、指定距离的圆形或多边形区域，它可以是等距的，也可以是根据特定条件自适应的距离。
缓冲区分析的基本步骤包括：1.确定要进行缓冲分析的目标要素；2.指定缓冲区的距离或自适应条件；3.创建缓冲区；4.分析缓冲区与其他要素的空间关系。
缓冲区分析可以帮助我们理解地理对象之间的空间关系，例如：确定一定距离范围内的危险区域、评估设施的覆盖范围或分析物种的栖息地。
缓冲区分析应用场景缓冲区分析在各个领域中都有广泛的应用，以下是一些常见的应用场景：城市规划缓冲区分析可用于确定建筑物、工厂或其他设施周围的限制区域。
通过创建缓冲区，城市规划师可以识别受到噪声、污染或其他潜在影响的区域，从而优化城市设计和土地利用。
农业缓冲区分析可用于农业领域中的土地管理和胁迫评估。
通过创建农田周围的缓冲区，农民可以确定是否需要采取额外的保护措施来防止污染或其他环境因素对作物产量的影响。
自然资源保护缓冲区分析在自然资源保护中具有重要作用。
例如，保护地区周围的缓冲区可以帮助确定需要采取额外措施来保护该地区的自然环境。
犯罪分析缓冲区分析可用于犯罪分析和预防。
通过创建犯罪发生地点周围的缓冲区，警察部门可以了解潜在的犯罪热点区域，并采取相应的预防措施来减少犯罪事件的发生。
缓冲区分析示例为了更好地理解缓冲区分析的应用，我们将使用一种常见的 GIS 软件工具来演示缓冲区分析的过程。
步骤1：准备数据首先，我们需要准备一些地理数据来进行缓冲区分析。
空间叠加分析与缓冲区分析
特点：
• 底图各图斑不分裂 • 底图当前图斑赋予的属性值为：以在底图当前图 斑中各叠加图图斑占据的面积作权重的加权平均值 • 图中实线为行政边界（底图），虚线为肥力分布 （叠加图，Pa313这个行政单位为当前底图图斑，它 被6个肥力分布等值图斑分割，这样Pa313赋以如下值：
F（ Pa313 ）=[F（Pb232）*Sb232+F(Pb561)*Sb561+F(Pb135)*Sb135 +F(Pb106)*Sb106+F(Pb123)*Sb123 +F(Pb523)*Sb523] ／(Sb232+Sb561+Sb135+Sb106+ Sb123+Sb523)
19
软件实例：ArcGIS——Overlay
Erase
Identity
三、栅格数据的叠置分析
含义
栅格数据的叠置分析就是求两组或两 组以上的以栅格记录的图层的交集，多边 形叠置得到的是新的多边形，而栅格数据 叠置分析得到的是合成的数据串。
变换方式 （1）点变换 点变换方式只对各式上相应的栅格单元的
如果规划部门还想进一步知道被影响的地块上的建筑及 设施因路面扩宽而遭受的损失有多少，那么，还需要其 它的分析工具才能求解。
实例分析:了解工具
1. 在ArcMap中，使用“通过属性选择”工具得到 一个街道图层的子集
从街道图层中选择需要 扩宽的街道，生成一个 子集
2. 使用“缓冲区向导” 工具，根据缩进的长度确定 街道宽度，沿街道中心线生成缓冲区
17
——逻辑“差”
18
• A与B的逻辑“正差”后生成的图斑外边界由部分Pa、 Pb 的外边界或部分Pa 外边界、内边界与Pb的外边界 交替组成；内边界由独立Pa内边界组成 • “正差”图斑边界各Pa、Pb边界片段方向总是相互逆 向 • “正差”图斑边界新生成的结点仍保持逻辑“与”、 “到地学综合分析、环 境质量评价、遥感数函字图像处理等领域中。 在Arc View中，使用M数ap Calculator可以很方便地实现 栅格图层的复合（叠加）运算运算 利用土壤侵蚀通用方程式
石大《地理信息系统》实习指导07缓冲区分析
第七章缓冲区分析一、实验目的缓冲区分析是用来确定不同地理要素的空间邻近性和邻近程度的一类重要的空间操作，通过本次实习，我们应达到以下目的：1、加深对缓冲区分析基本原理、方法的认识；2、熟练掌握ARCVIEW缓冲区分析的技术方法。
3、掌握利用缓冲区分析方法解决地学空间分析问题的能力。
二、实验准备1、软件准备：Arcview2、数据准备：（1）point.shp，line.shp，polygon.shp，StudyArea.shp；（2）urban.shp；UrbanArea.shp；三、实验内容及步骤1. 距离制图－创建缓冲区1.1 点要素图层的缓冲区分析（1）在ArcMap中新建地图文档，加载图层：point.shp，StudyArea.shp（2）执行命令Arctoolbox→Spatial Analyst Tools→Distance→欧几里德距离（3）注意：如果point.shp中有被选中的要素，则只针对选中的要素进行缓冲区生成操作；否则，对整个图层的所有要素进行。
1.2 线、面要素图层的缓冲区分析（1）在ArcMap中新建地图文档，加载图层：line.shp，polygon.shp；（2）对2组数据分别执行命令Arctoolbox→Spatial Analyst Tools→Distance→Euclidean Distance（欧几里德距离）；（3）“环境设置”中“常规选项”中的“输出范围”为“Same As Display”；2. 综合应用实验2.1 水源污染防治Point.shp图层面表示了水源（如：水井）的位置分布，要求利用缓冲区分析找出水源污染防治的重点区域。
（1）同1.1步骤生成point.shp缓冲区eucdist_polu（范围参数也相同）。
右键点击，执行Properties(属性)→Symbology命令，设置图层显示符号，可调整分类和设置图例显示方式。
（2）新的栅格图层显示了区域内每个栅格距最近的水井的距离，其中红色的栅格距各个井的距离最近，对水源的影响最大；蓝色的栅格距各个井的距离最远，影响最小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、缓冲区分析、叠加分析应用案例
实例分析 （4）
这50个客户的名称、地址、类型、销量等有关信息，在视图中自动形成 了一个专题Geocod1.shp。要注意的是，该专题同高速公路 (Highways),市区街道(Streets in downtown)，用地分区 (Census tracts)等专题并列，表明它已通过表格的联结，实现了地理 定位，并转换成了被称为“型”(shp)的数据类型，在图中以黑色圆点 的形式显示出来。如果双击任一专题名，ArcView 3.0还提供了对显示
该专题图形符号的编辑手段，可随用户喜好，按照专题下的具体特征，
比如土地用途、公路等级、食品销量等进行分类，然后用逐级变化大小 或颜色的方式显示该专题。
四、缓冲区分析、叠加分析应用案例
实例分析 （4）
接下去的工作是从众多不同类型的客户(食品商店、饮料店、餐馆、户外摊 点……) ，将销量较多的食品商店分离，也就是检索查询出来，并用另一种颜色的符号突
四、缓冲区分析、叠加分析应用案例
实例分析 （4）
类似的工作还可再做下去。例如，双击图上的“用地分区”专题，将其 下的特征按“人均收入”或“住宅类型”等分级分色显示，找出食品商 店分布与销量同顾客身份这些特征属性在空间分布上的某种联系……最 终，销售人员便可根据该项目GIS应用的分析结果，制定出新一年的销 售策略，比如应到某些高收入人口地区寻找新的客户，走访销量较小的 客户倾听他们对产品的意见等等
•
按照数据的 单位，分别 在map units 和 distance units设置地 图单位和距 离单位，一 般用米
（3）在 analysis 菜单下选 择交叉列 表功能
弹出如下对话框：
（3）在 analysis 菜单下选 择交叉列 表功能， 如下图
弹出如下对话框：
Row theme行代表较早 一起数据，row field选 择土地利用采用分类标 志，列的选择也一样。
（2）根据过渡时期全国土地分类系统，将 两期数据的属性数据进行重分类，统一 分为耕地（GD）、园地（YD）、林地 （YLD）、牧草地（CD）、其它农用地 （QTJS）、农村居民点（NCJS）、城 镇居民点及独立工矿（CZ）、交通运输 用地（JT）、水利设施用地（SYSD）、 未利用地（WLYD）10种用地类型；之 所以将农村居民点用地单独列为一类， 是为了分析农村居民点用地的变化情况 更加方便。
四、缓冲区分析、叠加分析应用案例
实例分析 （3）
所需数据
全市所有地块信息的数据层 全市公共设施的分布图 从地块图中选取所有满足条件(1)(2)的地块 与公共设施层数据进行拓扑叠加
空间分析
对叠加的结果进行邻域分析和特征提取，选择出满足要求的地块
将选择的地块及相关信息以地图和表格形式打印输出
四、缓冲区分析、叠加分析应用案例
实例分析 （2）
道路拓宽改建过程中的拆迁指标计算 所解决的问题及约束条件 计算由于道路拓宽而需拆迁的建筑面积和房产价值 ； 道路拓宽改建的标准是： 道路从原有的20米拓宽到60米 ； 拓宽道路应尽量保持直线 ； 部分位于拆迁区内的10层以上的建筑不拆除 ； 所需资料 现状道路图； 区域内建筑物分布图；
四、缓冲区分析、叠加分析应用案例
实例分析 （3）
辅助建设项目选址 需解决的问题和约束条件 需解决的问题： 确定一些具体的地块，作为一个轻度污染工厂的可能建设 位置 约束条件： (1)地块建设用地面积不小于10000m2 (2)地块的地价不超过1万元/m2 (3)地块周围不能有幼儿园、学校等公共设施
四、缓冲区分析、叠加分析应用案例
实例分析 （4）
美国亚特兰大市一家食品公司想用ArcView 制作一幅过去一年市内各食 品店销售其产品的专题图，以便从中发现问题，从而制定新一年的销售 策略。该公司已有一个载明客户名称、地址、类型、销量的dBASE文件，
以及从基础地理数据生产商处购得的亚特兰大市街道图文件。利用这些
处理过程：
首先将mapgis中的土地利用变更调查 数据经过投影变化，坐标平移后，转为 Shape文件格式，然后借助于Arcview 的空间分析等分析功能完成以下操作： • （1）在Arcmap环境下，利用其空间坐 标调整工具（Saptial adjustment）将 两期数据误差进行纠正，将误差控制在 2m以内；
现。为此，点击工具栏中形如榔头的图标(Query)，在随后出现的对话框中，字
段选“Type（类型）”，操作符选“=(等于)”，属性值选“Store(食品商 店）”，从而建立起如左下角空白栏中的检索条件：（〔Type〕=“Store”)，最 后点选“New Set（新选择集）” 按键，从50个客户中检索出16个符合条件即为食品商店的客户。更进一步将这 16个大客户按销量大小排序，得到前5名客户。这时，根据图中反映出的情况， 即可发现这5家大客户主要集中在亚特兰大市的北部。
鼠标双击或Open后，就出现了视图编辑窗口，显示出了市区街道图。
四、缓冲区分析、叠加分析应用案例
实例分析 （4）
再次激活项目窗口，点取左边第二个工具：表格(Tables)，并选择上方 的“添加” (Add)，待对话框出现后，选择相应目录路径下的dBASE文件
customrs.dbf，于是屏幕上列出了客户数据表格。
文件和ArcView 软件，该食品公司开始制作专题图。
四、缓冲区分析、叠加分析应用案例
实例分析 （4）
点取ArcView 图标，进入ArcView ；打开项目文件qstart.apr，这时 出现项目窗口。左边列出了前述分析处理的五种工具，右边则列出了该 项目下所有的地图。在左边选取视图Views，在右边选取地图tlanta，
四、缓冲区分析、叠加分析应用案例
实例分析 （4）
为将客户数据定位于街道图上，重新激活视图窗口，并在点取上方的编 辑菜单项View后弹出的下拉菜单中点取“Geocode Addresses”(地理 定位)，从而产生一个关于地理定位的对话框，其功能主要是将作为客户 数据表格的dBASE文件中的有关字段(field)同街道图中的专题 (theme)——市区街道下的特征(feature)有关字段（具体为邮码与街 名）逐个匹配，得到完全匹配(100％)的50个客户。
四、缓冲区分析、叠加分析应用案例 实例分析 （1）
具体步骤 (6)将城镇行政区划图重新分类，生成市区、非市区两类； (7)拓扑叠加(5)、(6)生成的图层，得到 非林地； 林地且市区； 林地、非市区、距道路0.5km内； 林地、非市区、距道路0.5km外10km内； 林地、非市区、距道路10km外 …… (8)依约束条件，提取第4类多边形，并计算其面积； (9)与行政区划图叠加，打印输出结果；
Geoprocessing Wizard 空间数据处理向导帮助你在ArcView中完 成一些新的空间分析功能它允许选择
具体操作：
• （1）在File——extension菜单下，选 中3D模块和spatial analysis 模块 （2）点击view——properties，弹出 如下对话框
四、缓冲区分析、叠加分析应用案例
实例分析 （2）
空间操作 选择拟拓宽的道路，根据拓宽半径，建立道路的缓 冲区； 将缓冲区图与建筑物分布图进行拓扑叠加，此图包 括所有部分或全部位于拓宽区内的建筑物信息； 统计分析 选择落入拆迁区内的楼层高为10层以上的建筑物， 将其排除掉，其余为拆迁建筑物 ； 对所需拆迁的建筑物进行拆迁指标计算，包括建筑 物面积、房产价值。
324.5
287.3 433.2 232.4 311.0 158.9 327.4 365.5 271.0 406.5
158.6
349.5 289.9 243.7 502.4 223.5 432.1 357.6 410.2 235.7
412.5
297.4 366.3 372.5 254.0 425.1 403.9 258.1 344.2 288.8
缓冲区分析、叠加分析应用案例
实例分析 （1）

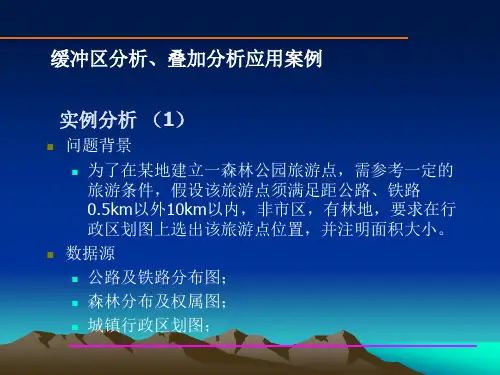

问题背景 为了在某地建立一森林公园旅游点，需参考一定的 旅游条件，假设该旅游点须满足距公路、铁路 0.5km以外10km以内，非市区，有林地，要求在行 政区划图上选出该旅游点位置，并注明面积大小。 数据源 公路及铁路分布图； 森林分布及权属图； 城镇行政区划图；
4 km
km
N W S E
W
N E S
昌平减少
0 2 4 km
0 2
昌平增加
4 km
通州区行政区划图
N W S E
N W S E
通州减少
0 2 4 km
通州增加
S E
N W S E
大兴增加
0 4 8 km
大兴减少
0 4 8 km
讨论题
某地区气象观测站的最优设置 • 目的：某地区内有12个气象观测站，为了减少开支，计划减少观 测站的数目。 • 基本情况： 1. 已知该地区12个气象观测站的位置； 2. 已知10年来12个气象观测站测得的年降水量； • 问题：考虑减少那些观测站可以使所得的降水量的信息足够大？ • 假设条件： 1. 该地区的地理特性具有一定的均匀性，而不是复杂多变的地理特性； 2. 相近地域的气象特征具有较大的相似性和相关性； 3. 在距离较远的条件下，由于地形、环境等因素而造成不同区域的年 降水量相似的可能性很小，可以忽略，不同区域年降水量的差异主 要与距离有关。
（3）利用Arcview空间分析中的交叉列表 功能（Tabulate Area），得出各区的土 地利用状态转移矩阵，分析期间农村居 民点用地与其他用地类型之间的转入转 出变化情况；
