二次结构及屋面做法图(图表记录)
屋面做法图集
屋Ⅰ1 刚性防水混凝土面层屋面（三道防水设防、有保温，上人或不上人均可）2、干铺350g沥青卷材隔离层一层3、1.5厚合成高分子防水卷材两道4、25厚1：3水泥砂浆找平层5、保温层6、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）7、钢筋混凝土屋面板『备注』卷材及涂膜名称由设计人定屋Ⅰ2刚性防水混凝土面层屋面（三道防水设防、有保温，上人或不上人均可）2、干铺350g沥青卷材隔离层一层3、1.5厚合成高分子防水卷材一道4、2厚合成高分子防水涂膜一道5、25厚1：3水泥砂浆找平层6、保温层7、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）8、钢筋混凝土屋面板屋Ⅰ3刚性防水混凝土面层屋面（三道防水设防、有保温，上人或不上人均可）2、干铺350g沥青卷材隔离层一层3、3厚高聚物改性沥青防水卷材两道4、25厚1：3水泥砂浆找平层5、保温层6、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）7、钢筋混凝土屋面板屋Ⅰ4 铺地砖面层屋面（三道防水设防，有保温，上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、1.5厚合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、25厚1：3水泥砂浆找平层7、保温层8、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）9、钢筋混凝土屋面板屋Ⅰ5 铺地砖面层屋面（三道防水设防、倒置放，有保温，上人）1、40厚200×200或250×250彩色铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽10，用1：1水砂砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、保温层B4、1.5厚合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、25厚1：3水泥砂浆找平层7、1：6水泥陶粒或焦渣找坡最薄处30（或结构找坡）8、钢筋混凝土屋面板屋Ⅰ6 种植土屋面（三道防水设防、有保温，上人）1、250～500厚种植土屋面做法1、刚性防水面层一道，40厚C20细石混凝土捣实压光，内配φ6双向﹫150钢筋网片，应偏上放置，使保护层厚度≥10，按纵横3～6m设分隔缝，缝宽20，缝中钢筋断开，缝内用建筑防水密封膏封严屋Ⅱ1 水泥砂浆面层屋面（二道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、1.2合成高分子防水卷材两道3、25厚1：3水泥砂浆找平层4、保温层5、1：6水泥陶粒或焦渣找坡最薄处30（或结构找坡）6、钢筋混凝土屋面板屋Ⅱ2水泥砂浆面层屋面（二道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、3厚高聚物改性沥青防水卷材两道3、以下同屋Ⅱ1 3～6屋Ⅱ3水泥砂浆面层屋面（二道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、1.2厚合成高分子防水卷材两道3、2厚合成高分子防水卷材两道4、以下同屋Ⅱ1 3～6屋Ⅱ4卷材自带保护层屋面（二道防水设防、有保温、不上人）1、4厚高聚物改性沥青防水卷材（带保护层）一道2、3厚高聚物改性沥青防水卷材一道3、以下同屋Ⅱ1 3～6屋Ⅱ5铺地砖面层屋面（二道防水设防、有保温、上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、1.2厚合成高分子防水卷材两道5、以下同屋Ⅱ1 3～6屋Ⅱ6铺地砖面层屋面（二道防水设防、有保温、上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、3厚高聚物改性沥青防水卷材两道5、以下同屋Ⅱ1 3～6屋Ⅱ7铺地砖面层屋面（二道防水设防、有保温、上人）1、8～10厚铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽5用1：1水泥砂浆（加建筑胶）勾缝2、25厚1：3水泥砂浆（加建筑胶）找平层3、2～3厚麻刀灰（或纸筋灰）隔离层4、1.2合成高分子防水卷材两道5、2厚合成高分子防水涂膜一道6、以下同屋Ⅱ1 3～6屋Ⅱ8铺地砖面层屋面（二道防水设防、倒置式、有保温、上人）1、40厚200×200或250×250彩色铺地砖用3厚1：1水泥砂浆（加建筑胶）粘贴，缝宽10用1：1水砂砂浆（加建筑胶2、25厚1：3水泥砂浆（加建筑胶）找平层3、保温层B4、1.2厚合成高分子防水卷材一道5、2厚合成高分子防水涂膜一道6、25厚1：3水泥砂浆找平层7、1：6水泥陶粒或焦渣找坡最薄处30（或结构找坡）8、钢筋混凝土屋面板屋Ⅱ9铺地砖面层屋面（二道防水设防、倒置式、有保温、上人）1、8～10厚铺地砖，用6厚聚合物砂浆粘贴，缝宽5，用1：1水泥砂浆（加建筑胶）勾缝2、保温层C，现场喷涂发泡成型3、1.2厚合成高分子防水卷材一道4、2厚合成高分子防水涂膜一道5、以下同屋Ⅱ8 6～8屋Ⅱ10人造草皮面层屋面（二道防水设防、有保温、上人）1、粘贴人造草皮(或化纤地毯）2、30厚C20细石混凝土保护兼找平层，随捣随抹平，分缝双向中距≤1.5m,缝宽5，填密封膏3、干铺沥青油毡隔离层一层4、以下同屋Ⅱ1 4～6屋Ⅱ11刚性防水混凝土面层屋面（二道防水设防、有保温、上人）2、干铺350g沥青卷材隔离层一层3、1.2厚合成高分子防水卷材一道4、25厚1：3水泥砂浆找平层5、保温层6、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）7、钢筋混凝土屋面板屋Ⅲ1水泥砂浆面层屋面（一道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、1.2厚合成高分子防水卷材一道3、25厚1：3水泥砂浆找平层4、保温层5、1：6水泥陶粒或焦渣找坡，最薄处30厚（或结构找坡）6、钢筋混凝土屋面板屋Ⅲ2水泥砂浆面层屋面（一道防水设防、有保温、上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、2厚合成高分子防水涂膜一道3、以下同屋Ⅲ1 3～6屋Ⅲ3水泥砂浆面层屋面（一道防水设防、有保温、不上人）1、20厚1：2.5水泥砂浆保护层，每1m见方半缝分格2、3厚高聚物改性沥青防水涂膜（加二层玻纤网格布）一道3、以下同屋Ⅲ1 3～6屋Ⅲ4卷材自带保护层屋面（一道防水设防、有保温、不上人）1、4厚高聚物改性沥青防水卷材（自带保护层）一道2、以下同屋Ⅲ1 3～6屋Ⅲ5 架空板面层屋面（一道防水设防、有保温、不上人）1、495×495×40厚C20预制钢筋混凝土（φ6双向﹫150）用M2.5砂浆架空卧铺在115×115×200高砖墩上，板缝用1:2.5水泥2、4厚高聚物改性沥青防水卷材（自带保护层）一道1、刚性防水面层一道，40厚C20细石混凝土捣实压光，内配φ6双向﹫150钢筋网片，应偏上放置，使保护层厚度≥10，按纵横3～6m设分隔缝，缝宽20，缝中钢筋断开，缝内用建筑防水密封膏封严。
施工二次结构与屋面做法图
附件：构造柱施工1、具体做法：排砖放样时确定构造柱位置；砌体砌筑时留马牙槎上槎口做成45°斜面，先退后进，沿马牙槎边粘贴5mm 厚10mm 宽的胶条；单槎进退差宽度为60mm，高度不宜超过300mm，支模时模板顶面应设置进料口。
2、实体要求：构造柱表面平整、密实，无漏浆、胀模现象；顶部和结构交接处密实、饱满，无狭缝。
构造柱浇筑时，顶部支撑鸭嘴，待模板拆除后凿除鸭嘴部位混凝土预制过梁1、选材要求：采用混凝土预制过梁，混凝土等级C25。
2、实体要求：过梁截面方正、表面平整、无裂痕，安装时要求座浆饱满；过梁两侧过门边不小于250mm；当门洞两侧不能保证250mm时，采用现浇混凝土过梁；预留洞口大于300mm时应做过梁。
圈梁设置1、选材要求：根据设计图纸要求设置圈梁2、具体做法：在墙体排砖放样时，确定圈梁位置；圈梁下侧砌体砌筑完成后绑扎圈梁钢筋，支设模板，与圈梁下构造柱一起浇筑砼。
门窗洞口预埋混凝土块1、选材要求：采用C20 混凝土预制混凝土块2、具体做法：砌筑时按照排砖放样时确定的位预制混凝土块位置及个数预埋。
3、实体要求：混凝土块宽度同墙厚，高度应与砌块同高或砌块高度的1/2 且不小于100mm，长度不小于200mm。
4、特殊说明：门洞口最底下的预埋混凝土砖考虑地面做法，预埋高度从建筑完成面开始计算。
在2100mm 以下的门上砌块距洞口200，下砌块距地完成面200，中间一块均分，在2100mm 以上的门上砌块距洞口200，下砌块距地完成面200，中间两块均分。
窗台压顶做法1、选材要求：采用混凝土现浇窗台板2、实体要求：窗台板截面方正、振捣密实，外窗台板应从窗框外侧起向外找坡，坡度为2%。
3、压顶下部砖砌完后先进行压顶施工，然后施工上部砖，压顶进洞口两侧不小于250mm。
砖垫实体要求：砌体墙下部（无水房间）应砌筑200mm 高且不少于三皮标准砖。
线管线盒做法1、选材要求：配电箱等箱体及穿墙管位置处采用混凝土预制块，混凝土标号不低于C20。
二次结构及屋面做法图
附件：构造柱施工1、具体做法：排砖放样时确定构造柱位置；砌体砌筑时留马牙槎上槎口做成45°斜面，先退后进，沿马牙槎边粘贴5mm 厚10mm 宽的胶条；单槎进退差宽度为60mm，高度不宜超过300mm，支模时模板顶面应设置进料口。
2、实体要求：构造柱表面平整、密实，无漏浆、胀模现象；顶部和结构交接处密实、饱满，无狭缝。
构造柱浇筑时，顶部支撑鸭嘴，待模板拆除后凿除鸭嘴部位混凝土预制过梁1、选材要求：采用混凝土预制过梁，混凝土等级C25。
2、实体要求：过梁截面方正、表面平整、无裂痕，安装时要求座浆饱满；过梁两侧过门边不小于250mm；当门洞两侧不能保证250mm时，采用现浇混凝土过梁；预留洞口大于300mm 时应做过梁。
圈梁设置1、选材要求：根据设计图纸要求设置圈梁2、具体做法：在墙体排砖放样时，确定圈梁位置；圈梁下侧砌体砌筑完成后绑扎圈梁钢筋，支设模板，与圈梁下构造柱一起浇筑砼。
门窗洞口预埋混凝土块1、选材要求：采用C20 混凝土预制混凝土块2、具体做法：砌筑时按照排砖放样时确定的位预制混凝土块位置及个数预埋。
3、实体要求：混凝土块宽度同墙厚，高度应与砌块同高或砌块高度的1/2 且不小于100mm，长度不小于200mm。
4、特殊说明：门洞口最底下的预埋混凝土砖考虑地面做法，预埋高度从建筑完成面开始计算。
在2100mm 以下的门上砌块距洞口200，下砌块距地完成面200，中间一块均分，在2100mm 以上的门上砌块距洞口200，下砌块距地完成面200，中间两块均分。
窗台压顶做法1、选材要求：采用混凝土现浇窗台板2、实体要求：窗台板截面方正、振捣密实，外窗台板应从窗框外侧起向外找坡，坡度为2%。
3、压顶下部砖砌完后先进行压顶施工，然后施工上部砖，压顶进洞口两侧不小于250mm。
砖垫实体要求：砌体墙下部（无水房间）应砌筑200mm 高且不少于三皮标准砖。
线管线盒做法1、选材要求：配电箱等箱体及穿墙管位置处采用混凝土预制块，混凝土标号不低于C20。
二次结构及屋面做法图
附件：构造柱施工1、具体做法：排砖放样时确定构造柱位置；砌体砌筑时留马牙槎上槎口做成45°斜面，先退后进，沿马牙槎边粘贴5mm 厚10mm 宽的胶条；单槎进退差宽度为60mm，高度不宜超过300mm，支模时模板顶面应设置进料口。
2、实体要求：构造柱表面平整、密实，无漏浆、胀模现象；顶部和结构交接处密实、饱满，无狭缝。
构造柱浇筑时，顶部支撑鸭嘴，待模板拆除后凿除鸭嘴部位混凝土预制过梁1、选材要求：采用混凝土预制过梁，混凝土等级C25。
2、实体要求：过梁截面方正、表面平整、无裂痕，安装时要求座浆饱满；过梁两侧过门边不小于250mm；当门洞两侧不能保证250mm时，采用现浇混凝土过梁；预留洞口大于300mm 时应做过梁。
圈梁设置1、选材要求：根据设计图纸要求设置圈梁2、具体做法：在墙体排砖放样时，确定圈梁位置；圈梁下侧砌体砌筑完成后绑扎圈梁钢筋，支设模板，与圈梁下构造柱一起浇筑砼。
门窗洞口预埋混凝土块1、选材要求：采用C20 混凝土预制混凝土块2、具体做法：砌筑时按照排砖放样时确定的位预制混凝土块位置及个数预埋。
3、实体要求：混凝土块宽度同墙厚，高度应与砌块同高或砌块高度的1/2 且不小于100mm，长度不小于200mm。
4、特殊说明：门洞口最底下的预埋混凝土砖考虑地面做法，预埋高度从建筑完成面开始计算。
在2100mm 以下的门上砌块距洞口200，下砌块距地完成面200，中间一块均分，在2100mm 以上的门上砌块距洞口200，下砌块距地完成面200，中间两块均分。
窗台压顶做法1、选材要求：采用混凝土现浇窗台板2、实体要求：窗台板截面方正、振捣密实，外窗台板应从窗框外侧起向外找坡，坡度为2%。
3、压顶下部砖砌完后先进行压顶施工，然后施工上部砖，压顶进洞口两侧不小于250mm。
砖垫实体要求：砌体墙下部（无水房间）应砌筑200mm 高且不少于三皮标准砖。
线管线盒做法1、选材要求：配电箱等箱体及穿墙管位置处采用混凝土预制块，混凝土标号不低于C20。
江苏地区二次结构方案 (有图片)
无锡*＊＊****＊＊＊＊*＊＊****＊＊**项目、二次结构专项施工方案二0一五年十二月三十日目录第一篇、编制依据.。
.。
..。
.。
..。
.。
.。
...。
.。
...。
.。
...。
.。
.。
.。
.。
.....。
..。
.。
.。
.。
....。
.1第二篇、工程概况.。
.。
....。
...。
....。
...。
.....。
.。
.....。
.。
.。
..。
.。
.....。
..。
.。
..。
(1)第三篇、施工部署。
....。
.。
..。
...。
.。
..。
.。
.....。
.。
.。
..。
.。
..。
.。
...。
..。
.。
...。
.。
..。
...。
..1第四篇、施工准备...............。
..。
...。
.。
...。
.。
......。
..。
.。
.。
.。
...。
...。
..。
.。
.。
.. (2)第五篇、施工方法、技术措施……。
.。
.。
..。
.。
...。
..。
..。
..。
...。
..。
.....。
.。
....。
.。
..。
4第六篇、质量验收标准…………。
...。
..。
.。
...。
.。
..。
....。
.。
..。
.。
.。
..。
.。
19第七篇、砌块有关的试验。
...。
....。
.......。
...。
..。
.。
....。
....。
.。
....。
..。
...。
...。
.。
..21 第八篇、安全文明施工措施。
...。
.。
....。
.....。
.。
.。
.。
..。
.。
..。
.。
.....。
....。
....。
21第九篇、成品与环境保护措施……。
.。
.。
.。
.。
.。
.。
.。
.。
...。
.。
.。
.。
.。
..。
..。
.。
.。
23第一章编制依据1、无锡*＊***工程合同和施工图纸2、施工组织设计3、《建筑砂浆配合比设计规程》JGJ/T_98—20104、《砌体填充墙结构构造》12G614-15、《砌体结构设计规范》GB50003—20116、《建筑抗震设计规范》GB50011-20107、《砌体结构工程施工质量验收规范》GB50203—20118、05G613混凝土小型空心砌块墙体结构构造9、05J102—1混凝土小型空心砌块墙体建筑构造10、《蒸压加气块构造图集》13J10411、《蒸汽加压混凝土砌块》GB11968-200612、《建筑工程质量验收统一标准》GB50300-201313、《建筑施工安全检查标准》JGJ59—201114、《江苏省住宅工程质量通病控制标准》DGJ32J 16—201415、中海公司有关技术文件第二章工程概况本工程楼位于无锡市**＊，本工程为群体住宅楼，*＊＊＊*＊*****＊**＊＊*＊＊＊＊结构形式为：小高层、高层为剪力墙结构,地库在主楼范围内为框架结构，其余为板柱-剪力墙结构,商业结构形式为框架结构。
二次结构及屋面做法图
附件：
构造柱施工
1、具体做法：排砖放样时确定构造柱位置；砌体砌筑时留马牙槎上槎口做成45°斜面，先退后进，沿马牙槎边粘贴5mm 厚10mm 宽的胶条；单槎进退差宽度为60mm，高度不宜超过300mm，支模时模板顶面应设置进料口。
2、实体要求：构造柱表面平整、密实，无漏浆、胀模现象；顶部和结构交接处密实、饱满，无狭缝。
构造柱浇筑时，顶部支撑鸭嘴，待模板拆除后凿除鸭嘴部位混凝土
预制过梁
1、选材要求：采用混凝土预制过梁，混凝土等级C25。
2、实体要求：过梁截面方正、表面平整、无裂痕，安装时要求座浆饱满；过梁两侧过门边不小于250mm；当门洞两侧不能保证250mm时，采用现浇混凝土过梁；预留洞口大于300mm 时应做过梁。
圈梁设置
1、选材要求：根据设计图纸要求设置圈梁
2、具体做法：在墙体排砖放样时，确定圈梁位置；圈梁下侧砌体砌筑完成后绑扎圈梁钢筋，支设模板，与圈梁下构造柱一起浇筑砼。
精选屋面细部做法63张图（带说明）
精选屋面细部做法63张图（带说明）精品工程的屋面工程须是亮点所在，注重对防水层的细部质量、防水效果、屋面整体版排策划、屋面砖的铺设、天沟、避雷带、四根（管根、女儿墙根、变形缝根、上人口根），五口（排气口、出气口、排水口、檐口、上人口）等的精细处理。
广场砖面层样板屋面展开剩余94%混凝土面层屋面样板混凝土面层屋面工程实例广场砖面层屋面1、屋面坡向二次深化设计某工程设计图纸屋面排水示意图深化设计后的屋面排水示意图按设计原图施工（相对屋面广场砖铺贴观感、平整度较差）经过对设计图二次深化设计（相对较好）2、广场砖勾缝分格缝做法广场砖勾缝构架铝壳板对缝施工构架铝壳板对缝施工3、滴水线构架滴水线悬挑结构滴水线4、面砖排版构架面砖排版构架根部细部处理女儿墙及伸缩缝样板女儿墙面砖饰面注意事项：暗埋式排气孔(一般设在女儿墙和塔楼墙体上或伸入屋面风帽内。
)暗埋式排气孔面砖女儿墙女儿墙贴砖进行图案设计，分格缝与屋面广场分格缝对缝施工。
水泥砂浆面层女儿墙粉刷女儿墙分格简洁到位，图案清晰，有效控制了墙面开裂、空鼓，无色差。
５、屋面避雷带做法屋面避雷带做法６、伸缩缝伸缩缝做法样板７、泛水构造做法面砖弧形做法风帽与塔楼泛水一体做法地砖直角(周边采用大面砖或石材处理解决排版不是整砖问题)混凝土弧形加厚，防止根部易破损、开裂、空鼓问题弧形混凝土泛水样板8、天沟做法屋面天沟样板不锈钢型材与石材组合天沟箅子屋面天沟采用石材箅子水落口，篦子应采用立体式，且应可拆卸清理，不应采用平面式篦子。
穿墙水舌9、风帽面砖风帽10、排气管排气管要求设置在屋面分格缝中间，做到居中安装。
排气管样板11、通气管做法通气管采用塑料树绿化美观通气管采用不锈钢管制作通气管标识、管根收口、防雷接地根部石材整体做法通气管标识、管根收口、防雷接地12、水簸箕水簸箕，美观大方，易于安放，但注意做泛水时要预留接水簸箕位置。
13、栈桥跨管道或变形缝处，设计人性化小桥，既方便检修，又起到美观和成品保护的效果，在放置小桥处应提前留设防雷接地点。
如此全面的二次结构优秀做法实景图，太难得了。
如此全面的二次结构优秀做法实景图，太难得了。
来源：土木在线，由《施工技术》编辑整理，版权归原作者所有。
窗台梁工序普遍倒置（先砌墙后浇筑，留有缝隙）、且无排水坡度，渗漏隐患优秀做法：窗台梁、腰梁浇筑完毕达到强度要求后方可进行后续砌筑优秀做法：构造柱立模时在柱顶与梁板交接处设喇叭口，一次性浇筑，保证柱顶混凝土浇筑密实，后期混凝土强度满足要求后剔除局部外墙未满刀灰，有渗漏隐患优秀做法：外墙必须满刀灰断砖上墙现象仍有不少优秀做法：砌块上墙前应进行挑选，断砖需锯切后方可上墙窗台梁处用水泥砖找模数，且未满刀灰，有渗漏隐患，砌筑前提前算好皮数划线，砌筑时挂皮数杆构造柱植筋不匹配，未与主筋有效绑扎且植筋外露长度必须满足搭接要求（马牙槎内砌筑砂浆随手清理干净）空调孔外高内低，后续渗漏隐患部分墙体平整度、垂直度不达标优秀做法：技术交底明确标注砌体垂直度，正手墙5，反手墙8；平整度正手墙10，反手墙15部分分户墙未用页岩砖砌筑且混砌优秀做法：分户墙必须严格按照交底用页岩砖砌筑，且不容许混砌止水坎浇筑前垃圾清理不到位，有渗漏隐患优秀做法：厨卫以及外墙止水坎支模前基层必须清理、凿毛、湿润，且及时报验质检验收合格后方可浇筑植筋深度控制不严，已造成顶板渗漏优秀做法：强化植筋现场交底，植筋深度、位置、严格按照交底执行二次结构模板脱模剂随意洒落楼面，为后期做地坪留有地面空鼓隐患优秀做法：脱模剂用量控制好，不可污染楼面、钢筋等，保证工完场清，落地灰清理回收利用塞砖不密实，责任心差优秀做法：塞砖严格按照本工程交底间隔15天，必须密实，遇安装管线留置后期封堵灰缝控制不严，观感差优秀做法：砖砌体灰缝控制8-12mm，加气块15mm窗台梁模板长度不够且混凝土收面不平（窗台梁一定要找出结构坡度）优秀做法：加强现场督察，责任到人墙体开槽前未弹线，导致边角不顺直，观感差优秀做法：开槽前必须先弹线，且开槽深度严格按交底执行马牙槎浇筑观感差，漏浆严重污染墙面优秀做法：构造柱封模前海绵条必须张贴到位，否则漏浆严重影响观感构造柱拆模后蜂窝麻面严重，与结构结合不严优秀做法：构造柱浇筑振捣存在欠振、漏振，甚至不振现象，此类现象必须杜绝，强化质量意识外墙构造柱模板加固禁止在砌体开洞，后期有渗漏隐患（不仅仅是螺栓洞后期封堵麻烦，还有可能在立模、拆模时造成坏砖）优秀做法：对拉螺杆眼在构造柱模板中间留置即可植筋破坏结构严重，加强植筋工人成品保护意识且墙拉筋植筋深度max（15d,100），间隔500mm一道。
二次结构做法
顶棚
4、表面喷刷涂料另选 3、2厚麻刀(或纸筋)石灰面 2、10厚1：1：4水泥石灰砂浆 1、钢筋混凝土板底面清理干净 备注：顶1；石灰砂浆顶棚；总厚度12
一层 卫生 间
4、8-10厚面砖，水泥浆擦缝 3、3-4厚1:1水泥砂浆加水20％ 建筑胶镶贴 2、17厚2:1:8水泥石灰砂浆，缝两次抹灰 1、刷建筑胶素水泥浆一遍，配合比为建筑胶：水=1:4 备注：踢24(150高)；面砖(陶砖、墙地砖)踢脚；总厚度 28-31；适用于加气混凝土墙面
3、5厚1:2水泥砂浆 2、15厚2:1:8水泥石灰砂浆，分两次抹灰 1、刷建筑胶素水泥浆一遍，配合比为建筑胶：水=1:4 备注：内墙7；水泥砂浆墙面；总厚度20；适用于加气混凝 土墙
4、表面喷刷涂料另选 3、5厚1:2水泥砂浆 2、7厚1:3水泥砂浆 1、钢筋混凝土板底面清理干净 备注：顶4；水泥砂浆顶棚；总厚度12
前室
10、11、12#楼二次结构工程做法表
项目 部位 二层 至屋 面 房间 名称 公共 走道 、侯 梯厅 楼地面
4、8-10厚地砖铺实拍平，水泥浆擦缝 3、20厚1:4干硬性水泥砂浆 2、素水泥浆结合层一遍 1、钢筋混凝土楼板 备注：楼10；陶瓷地砖楼面；总厚度：28~30 4、20厚1:2水泥砂浆抹面压光 3、素水泥浆结合层一遍 2、50厚C15细石混凝土防水层找坡不小于0.5％，最薄处不 小于30厚 1、钢筋混凝土楼板 备注：楼29；水泥砂浆防水楼面；总厚度80 地1:4、20厚1:2水泥砂浆抹面压光 3、素水泥浆结合层一遍 2、60厚C15混凝土 1、钢筋混凝土楼板 楼1：3、20厚1:2水泥砂浆抹面压光 2、素水泥浆结合层一遍 1、钢筋混凝土楼板 备注：地1；水泥砂浆地面；总厚度：80 楼1；水泥砂浆楼面；总厚度：20
江苏某高层住宅小区二次结构施工方案(附示意图)
阳升集团盐城中海花园项目资料二次结构施工方案中海花园一期项目工程二次结构施工方案阳升集团有限公司盐城中海花园一期项目部二次结构施工方案一、工程概况本工程位于盐城市城南新区，西临日月路，北靠世纪公园，紧邻盐都区行政中心，中海花园一期项目工程，由中海宏洋地产（盐城）有限公司开发，阳升集团有限公司承建，南京第一建设事务所有限责任公司监理，上海原构设计咨询有限公司设计，江苏省鸿洋岩土勘察设计有限公司质勘探。
本工程一期项目分为别墅区与高层区，高层区为（10#、11#、12#楼）负下二层，地上三十四层，相对标高±0.00等于黄海高程3.75m，本工程基础及上部结构安全等级均为二级，地基基础设计等级为甲级，剪力墙抗震等级为二级，耐火等级为一级，防水等级为二级。
建筑承包总面积90687.25 m2。
建筑设计概况二、编制依据三、施工安排1、施工任务划分：本工程砌体分项工程计划分三个施工区域、安排三个劳务队伍进行施工。
2、总体施工安排：二次结构计划开始施工日期：2013年12月1日，计划结束日期：2014年7月5日。
3、现场施工布置：混凝土砌块砌筑砂浆采用干拌专用拌砂浆，现场设置九台搅拌机；垂直运输：采用塔吊、人货电梯相结合的运输方式。
4、样板间计划：样板间准备设置在10#楼二层201室。
施工管理小组二次砌筑结构施工管理小组负责人列表劳动力计划：劳动力的配置根据工程量及施工进度安排进行投入，总体施工人员在218人左右，并根据实际施工进度及时调整以满足施工需要。
劳动力计划表四、施工准备1、技术准备（1）施工前，由技术组向施工管理人员及施工队针对本工程实际特点进行施工方案技术交底工作，使每个操作人员在施工前能够清楚施工方法、技术要点、质量标准、安全要求等，以及清楚施工薄弱环节应加强处理的部位。
（2）工长和外施队技术负责人必须认真熟悉图纸，按图纸和施工方案及规范要求，合理组织安排施工，并对施工操作者进行二次技术交底工作。
二次结构施工工艺标准做法图解
（1）预制构件需与设计或规范一致，确保构件尺寸准确；
（2）预制构件混凝土浇筑应振捣密实，并预留混凝土在初凝过程中的收缩余量，防止构 件尺寸偏差。； （3）混凝土浇筑后进行第一次收面，待混凝土初凝后进行二次收面，确保混凝土面平整。
二次结构工程--前期准备
砌体施工前，编制出砌体排版图。排 版时应有墙体编号平面图和墙体排砖 图。
二次结构工程--材料运输加工
场内砌块运输优 先采用小型叉车。
地面或楼层应设 置集中加工场地。
楼层堆放采用 移动式堆砖平 台垫底。砌块 运到楼层后， 应轻拿轻放， 避免砌块破损。
砌块采用手动 砌块切割机或 台锯切割，减 少损耗。
二次结构工程--预制构件
水泥块预制模板
同 砌 块 高 度
门窗洞口两侧预制混凝土木砖
二次结构工程--植筋
砌体拉接筋的长度≥700mm且不小于墙长的1/5。梁底留足200mm高后塞口，按间距 500mm从上至下排列布置 。
砌体排版图
二次结构工程--砌筑施工
砌筑时应按照砌体施工员编制的砌体排版图进行 墙体砌筑。
墙体底层砌筑实心砖坎台。应先砂浆找平后 方可向上砌筑，砌筑时拉线控制水平度（实 心砖应提前一天浇水湿润）。
二次结构工程--砌筑施工
砌筑时应保证砂浆饱满，砌块的铺浆 面和座浆面的挂浆面积≥80%。边砌 边查（使用2m铝合金尺）控制墙体 垂直平整度和灰缝平整度。
塞缝法：竖缝采用两侧夹模板条水泥 砂浆塞缝，灰铲插捣密实，不得出现 瞎缝、假缝、透明缝。
二次结构工程--砌筑施工
墙体砌筑完成后，需及时进行原浆勾 缝（随砌随勾），灰缝横平竖直，深 浅一致，缝隙压实光滑，搭接自然。
二次结构施工工艺标准化
二次结构、抹灰、屋面
第一节二次结构施工方案一. 工程做法本工程二次结构为加气混凝土空心砌块。
二. 砌块墙体砌筑1.工艺流程放墙线→排砖→绑扎构造柱钢筋→立皮数杆、拉通线→砌砖→设置拉接筋及圈梁钢筋→合圈梁及构造柱模板→浇筑圈梁及构造柱混凝土→拆模养护→砌上层砖2.施工技术措施施工前必须根据楼层净空高度、门口高度、圈梁标高，在技术交底中画出墙身大样，主要是通过调整灰缝大小满足墙身各段标高及砌块尺寸要求，并据此设立皮数杆控制各竖向标高。
砌筑前先按弹好的底线进行摆砖，以确定构造柱位置及门窗洞口间砌块的布置，现场摆砖调整合理无误后，方可开始砌筑。
砌块订货时要求厂家提供一些符合尺寸要求的半块砖。
砌筑前一天砌块应进行浇水湿润，冲去浮尘，清除砌块表面的杂物后方可运输就位。
砌筑就位应先远后近、先下后上、先外后内；每层开始时，应从转角处或定位砌块处开始。
砌筑前首先基层清理，将砌块墙体部位的楼地面，剔除高出撂底面的凝结灰浆，并清扫干净。
最下一层砌块的灰缝大于30mm时，应用豆石混凝土找平铺砌，采用M5水泥混合砂浆，满铺满挤砌筑。
立皮数杆，并保证其垂直、稳固，拉通线控制砌体施工。
砌筑时上下层砖缝相互错开，组砌方法见图10-7-1。
根据皮数杆严格控制竖向标高，坚持“三皮一吊，五皮一靠，十皮一量”，以控制砌体质量，灰缝控制在8—10mm之间。
砖砌体在构造柱处留设马牙搓，先退后进，两侧对称，上下顺直以保证构造柱断面尺寸，具体形式见图10-7-2。
墙底部应砌烧结普通砖或现浇混凝土坎台，其高度不宜小于200mm。
为了减少气温对砌体质量的影响，冬施期间砌筑施工应在白天进行，且应首先砌筑外围护墙及迎风面墙，以降低室内的空气流动，每天砌筑完成后应对新砌砌体进行覆盖保温。
图10-7-1图10-7-2 马牙槎留设形式图砌筑砂浆配合比应由试验室确定，现场进一台砂浆搅拌机搅拌，计量时采用重量比，计量精度为水泥控制在±2%，砂控制在±5%以内。
二次结构施工工艺标准做法图解,40页PPT
二次结构工程--砌筑施工
砌筑高度超过1.5m时，应采用工 具式脚手架进行操作。
对于100厚墙体，施工过程中应小 心操作，设置警示标志，避免墙体 遭受碰撞，发生质量、安全问题。
二次结构工程--砌筑施工
木楔子
顶部斜 砌
100厚墙体在顶部连接未施工前， 应采用木楔子做临时加固，避免由 于碰撞和大风造成倾倒，木楔子间 距≤600mm。
板层进行砌筑。
控制线放线 前期准备
二次结构工程
植筋
项目自检
斜顶砖
砌体施工流程
实心砖，坎台 砌筑施工
二次结构工程--控制线放线
按上图要求弹砌体边线、200控制线、门窗洞口位置线、标高控制线及构造柱、过梁、 锚拉筋、灰缝位置线。
二次结构工程--控制线放线
引测砌体边线
采用扫平仪从楼层标高控制线引测砌体标高控 制线（建筑1m线）
二次结构工程--砌筑施工
预 制 空 调 孔 一般＞300mm的门窗洞应设置 混凝土过梁，两端搁置长度 ≥250mm，靠近墙边建议过梁伸 至砼墙身。
二次结构工程--砌筑施工
窗台压顶须由里往外找坡，坡度≥10%，压顶长度伸入窗户两侧墙体250mm，
二次结构工程--砌筑施工
切割边线
标高控制 线
管槽开设前应按设计要求先用墨线按槽宽弹出两边线，槽宽应为直径d+30mm，开槽深度应为管径 d+20mm。槽内敷管时，应将管离开槽底8-10mm，并用管卡固定牢固，卡钉间距≯300mm，且在管 子的两端和转弯处两侧各设一个卡子。管子敷设时应将管端的接线盒同时安装固定，并用锁母与接 线盒连接。安装完成经检查合格后，用清水顺管槽将切槽粉末冲洗干净，并使管槽充分湿润，用 1:2.5的水泥砂浆对管槽进行嵌填。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

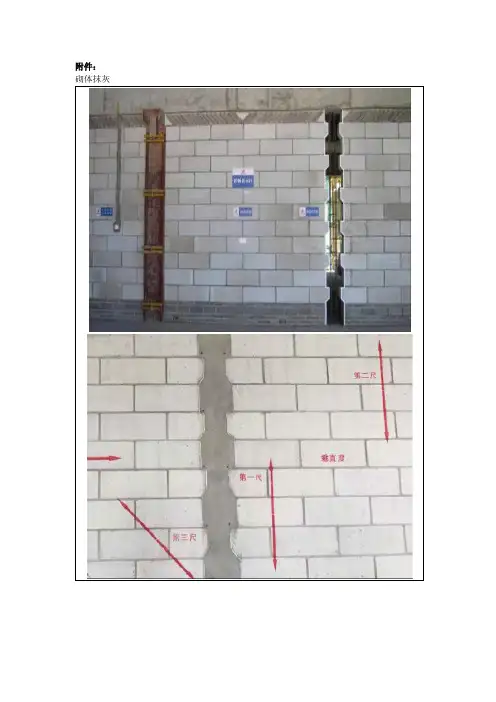

附件：
构造柱施工
1、具体做法：排砖放样时确定构造柱位置；砌体砌筑时留马牙槎上槎口做成45°斜面，先退后进，沿马牙槎边粘贴5mm 厚10mm 宽的胶条；单槎进退差宽度为60mm，高度不宜超过300mm，支模时模板顶面应设置进料口。
2、实体要求：构造柱表面平整、密实，无漏浆、胀模现象；顶部和结构交接处密实、饱满，无狭缝。
构造柱浇筑时，顶部支撑鸭嘴，待模板拆除后凿除鸭嘴部位混凝土
预制过梁
1、选材要求：采用混凝土预制过梁，混凝土等级C25。
2、实体要求：过梁截面方正、表面平整、无裂痕，安装时要求座浆饱满；过梁两侧过门边不小于250mm；当门洞两侧不能保证250mm时，采用现浇混凝土过梁；预留洞口大于300mm 时应做过梁。
圈梁设置
1、选材要求：根据设计图纸要求设置圈梁
2、具体做法：在墙体排砖放样时，确定圈梁位置；圈梁下侧砌体砌筑完成后绑扎圈梁钢筋，支设模板，与圈梁下构造柱一起浇筑砼。
门窗洞口预埋混凝土块
1、选材要求：采用C20 混凝土预制混凝土块
2、具体做法：砌筑时按照排砖放样时确定的位预制混凝土块位置及个数预埋。
3、实体要求：混凝土块宽度同墙厚，高度应与砌块同高或砌块高度的1/2 且不小于100mm，长度不小于200mm。
4、特殊说明：门洞口最底下的预埋混凝土砖考虑地面做法，预埋高度从建筑完成面开始计算。
在2100mm 以下的门上砌块距洞口200，下砌块距地完成面200，中间一块均分，在2100mm 以上的门上砌块距洞口200，下砌块距地完成面200，中间两块均分。
窗台压顶做法
1、选材要求：采用混凝土现浇窗台板
2、实体要求：窗台板截面方正、振捣密实，外窗台板应从窗框外侧起向外找坡，坡度为2%。
3、压顶下部砖砌完后先进行压顶施工，然后施工上部砖，压顶进洞口两侧不小于250mm。
砖垫
实体要求：砌体墙下部（无水房间）应砌筑200mm 高且不少于三皮标准砖。
线管线盒做法
1、选材要求：配电箱等箱体及穿墙管位置处采用混凝土预制块，混凝土标号不低于C20。
2、具体做法：砌筑前按照设计要求先安装线盒和线管，对墙体部位的配电箱等箱体及穿墙管应根据砌块模数进行预制，砌筑墙体。
3、实体要求：线盒埋放位置要准确，砌筑时对砌块切割要规则，预制混凝土砌块位置准确，线管和砌块之间的间隙要用砂浆填实。
线盒突出墙面尺寸要充分考虑抹灰厚度。
墙面预埋线盒及开关插座相同施工功能的保证一个标高。
