计算机联锁系统操作显示规范

合集下载

DS6-K5B计算机联锁系统操作规程

DS6-K5B计算机联锁系统操作规程

DS6-K5B计算机联锁系统操作规程一、按钮的设置及其操作方式1、按钮的设置(1)信号按钮列车信号按钮用信号禁止灯光的图形表示,调车信号按钮用信号机名称的汉语拼音字母表示。

没有对应信号机的终端按钮、通过按钮、变更按钮,用画在轨道线旁的方框图形表示。

(2)道岔按钮道岔按钮用道岔号的数字表示。

(3)区段按钮区段按钮用轨道区段的名称表示。

(4)功能按钮以下功能按钮按照咽喉设置,根据上下行咽喉分别设置在屏幕上方的左面和右面。

具体按钮名称和作用如下:总定、总反——用于单独操纵道岔;单解、单锁——用于对道岔进行单独锁闭和单独解锁操作。

道岔单独锁闭后可以排列经过该道岔当前位置的进路,但是不能单操道岔;岔封、岔解——在施工、维修等情况下对道岔进行单独封锁/解封操作。

道岔封锁后不能再排列经过此道岔的进路,但是可以单操道岔;钮封、钮解——用于对信号按钮进行单独封锁/解封操作。

信号按钮封锁后不能排列以此信号为始终端的进路;取消、人解——用于取消进路和人工解锁进路;总锁——用于引导总锁闭操作;区解——用于区段事故解锁;引导——用于显示/消隐本咽喉有关引导按钮。

平时引导信号按钮不显示在屏幕上,按下“引导”按钮后,相应咽喉所有引导信号按钮显示在屏幕上,此时可以进行有关引导信号的操作。

引导信号操作结束再次按下“引导”按钮,可使引导信号按钮消隐;辅助——与“引导”按钮类似,用于显示/消隐本咽喉方向电路辅助按钮;下列功能按钮每站设置一个,具体按钮名称和作用如下:信号名——用于显示/消隐信号机名称;道岔名——用于显示/消隐道岔名称;区段名——用于显示/消隐轨道区段名称;计数器——分屏滚动显示铅封按钮的使用次数;清报警——用于清除屏幕提示报警信息及音响报警。

(5)其它按钮包括:上电解锁、菜单等。

2、操作方式自复式按钮点击后,听到蜂鸣器发出音响,按钮自动恢复抬起。

非自复式按钮点击后,听到蜂鸣器发出音响,图形显示器上该按钮图形凹下,表示该按钮在按下状态。

CIS-1型计算机联锁系统操作手册

CIS-1型计算机联锁系统操作手册

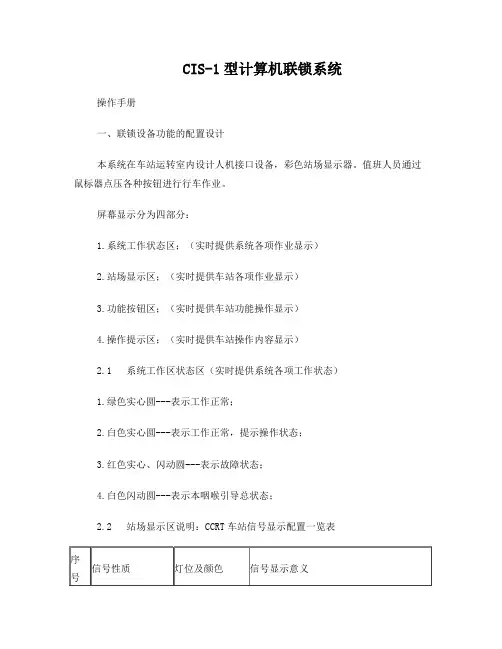

CIS-1型计算机联锁系统操作手册一、联锁设备功能的配置设计本系统在车站运转室内设计人机接口设备,彩色站场显示器。

值班人员通过鼠标器点压各种按钮进行行车作业。

屏幕显示分为四部分:1.系统工作状态区;(实时提供系统各项作业显示)2.站场显示区;(实时提供车站各项作业显示)3.功能按钮区;(实时提供车站功能操作显示)4.操作提示区;(实时提供车站操作内容显示)2.1 系统工作区状态区(实时提供系统各项工作状态)1.绿色实心圆---表示工作正常;2.白色实心圆---表示工作正常,提示操作状态;3.红色实心、闪动圆---表示故障状态;4.白色闪动圆---表示本咽喉引导总状态;2.2 站场显示区说明:CCRT车站信号显示配置一览表2.3 轨道区段状态1.灰色光带--基本站场图形;2.白色光带--进路锁闭;3.红色光带--区段占用;4.绿色光带--列车出清区段后尚未解锁或退出锁闭区段。

竖线(或短横线)表示绝缘节,加圈短竖线为超限绝缘。

2.4 站场区内的按钮1.列车按钮:绿色正方形,设置在光带上面;2.调车按钮:白色正方形,设置调车信号机旁;3.变更按钮;绿色正方形,设置在进路的中间光带上;4. 列车终端按钮:绿色正方形,设置在列车进路的终端;5.调车终端按钮:白色正方形,设置在调车进路终端。

信号值班人员点压上述按钮后,按钮闪动,同时伴有短促声响,表示点压操作有效。

2.5 道岔位置状态道岔定位位置用绿色箭头表示,如图:道岔表示状态;黄色闪光——道岔正在转换;红色闪光——道岔发生挤岔;加白色圈——道岔单独锁闭;加红色圈——道岔检修封锁;黄色闪动实心圆——提示安全线道岔应单操至定位。

2.6 车次窗口输入车次号:用鼠标右键单击站场股道,弹出车次窗对话框,键入车次号,点击正确后,车次窗内就显示出车次号。

如点击取消后,车次窗对话框消失。

取消车次号:用鼠标右键单击站场股道,弹出车次窗对话框,点击确定。

2.7 工具区内的按钮各种按钮的设置说明:注释:*为非自复式按钮。

DS6-60计算机联锁系统 操作说明1.2.0

DS6-60计算机联锁系统 操作说明1.2.0

2.2.2
轨道区段显示 .............................................................................................................................. 2
2.2.3
道岔表示 ...................................................................................................................................... 2
3.2
道岔按钮 .............................................................................................................................................. 6
4 操作控制..................................................................................................................................................... 8
3.3
区段按钮 .............................................................................................................................................. 6

DS6-K5B计算机联锁系统操作说明书

DS6-K5B计算机联锁系统操作说明书

附表1:设备操作指导书DS6-K5B计算机联锁系统操作说明书1 站场图型1.1 界面风格屏幕分两个区域:上部是菜单栏:左侧是系统状态表示区,右侧是系统按钮区。

下部是视图区:包括功能按钮区、站场图形区、指示灯区、提示报警区。

图11.2 显示屏上图形显示1.2.1 信号机显示列车信号机关闭状态显示红灯,开放时显示相应的允许信号。

若室外信号点灯,则与室外信号机显示一致,若室外信号灭灯,则信号机显示带有“×”。

调车信号机关闭状态显示蓝灯(或红灯),开放时显示白灯。

信号机的名称用拼音字母与阿拉伯数字组合表示。

列车信号机灯丝断丝报警只有在室外点灯时出现灯丝断丝才会报警,显示为闪烁的信号机状态,同时屏幕下方的报警信息栏会有相应文字报警。

排列进路时,点击列车按钮后,显示绿色闪烁文字同时信号机名称后加“LA”或“A”字符,点击调车按钮后,显示白色文字闪烁同时信号机名称后加“DA”或“A”字符。

进路锁闭后按钮名称恢复原状。

如遇屏幕有按钮闪烁需取消时,按压相应咽喉的“总取消”按钮。

1.2.2 轨道区段显示轨道区段空闲状态显示为兰色光带,区段锁闭显示白色光带,区段占用显示红色光带。

无岔区段和股道名称固定显示在对应轨道区段附近。

注意:锁闭的区段占用后出清,若该区段未正常解锁,显示绿光带(绿光带与白光带联锁逻辑一致,都代表区段锁闭)。

1.2.3 道岔表示道岔通过所在轨道区段断开和连接的状态表示当前开通位置。

道岔名称用道岔号的数字表示。

道岔在定位时,道岔名显示绿色;道岔在反位时,道岔名显示黄色;道岔四开时,道岔名显示红色。

道岔发生挤岔故障时,道岔名显示红色并闪烁。

道岔单锁、总锁闭、防护或上电锁闭时,在道岔岔尖处显示一个圆圈。

颜色同当前道岔名称颜色,道岔解锁后圆圈消失。

注意:当被防护的道岔所属道岔区段为该进路的进路内区段时,被防护的道岔不画圆圈,但其仍为该进路的防护道岔。

道岔封闭时,道岔名称上显示一个方框,颜色同当前道岔名称颜色,道岔解封后,方框消失。

TYJL-ADX计算机联锁系统车务操作说明书

TYJL-ADX计算机联锁系统车务操作说明书

TYJL-ADX计算机联锁系统车务操作说明2008年4月目录1.概述 (1)2.屏幕显示 (2)2.1 区段显示 (2)2.2 信号显示 (2)2.3 道岔显示 (3)2.4 静态图形显示 (4)2.5 操作提示显示 (4)2.6 系统报警 (4)2.7 时间显示 (4)2.8 版本显示 (4)3.操作规程 (5)3.1 一般操作 (5)3.2 信号操作 (6)3.3 道岔操作 (7)3.4 无岔区段的故障解锁 (8)3.5 闭塞按钮的操作方法 (8)3.6 如何设置车次 (9)3.7 半自动闭塞的办理 (9)3.8 自动闭塞改变方向的办理 (10)3.8.1为自动闭塞设置的按钮及表示灯 (10)3.8.2正常办理 (10)3.8.3辅助办理 (11)3.9 站间自动闭塞 (11)3.10 机车出入库的办理 (12)3.11 还权、授权按钮的使用说明 (12)4.进路办理 (13)4.2 调车进路办理: (13)4.3 列车/调车进路的故障解锁 (13)4.4 引导接车进路的解锁 (14)4.5 溜放进路的办理 (14)5.应急台使用说明 (17)5.1 启用应急台 (17)5.2 单操道岔 (17)5.3 办理引导总锁闭、开放引导 (17)5.4 取消引导总锁闭 (17)5.5 停用应急台 (18)6.语音报警提示含义 (19)6.1 上行(或下行)接近: (19)6.2 轨道停电: (19)6.3 灯丝断丝: (19)6.4 熔丝报警: (19)6.5 移频故障: (19)6.6 系统报警: (19)6.7 信号非正常关闭 (19)6.8 区间灯丝断丝 (20)6.9 区间电源屏报警 (20)6.10 区间移频报警 (20)6.11 通信中断 (20)6.12 挤岔报警 (20)6.13 请求闭塞 (20)6.14 同意闭塞 (20)6.15 接车通知 (20)7.提示框信息解释 (22)7.1 信号 (22)7.1.1调始 (22)7.1.2调终 (22)7.1.3列始 (22)7.1.5变更 (22)7.1.6重开 (22)7.1.7引导 (22)7.1.8通过 (23)7.1.9调车取消 (23)7.1.10列车取消 (23)7.1.11调车人解 (23)7.1.12列车人解 (23)7.1.13本咽喉正在选路,请稍后 (23)7.1.14红灯断丝 (23)7.1.15灯丝断丝 (23)7.1.16有车移动 (23)7.1.17有迎面解锁的可能 (24)7.1.18非正常关闭 (24)7.1.19不能取消 (24)7.1.20不能通过 (24)7.1.21不能引导 (24)7.1.22不是列终 (24)7.1.23不是列始 (24)7.1.24不是调始 (25)7.1.25不构成进路 (25)7.1.26不能开放 (25)7.1.27无驱开放 (25)7.2 道岔 (26)7.2.1单锁不能动 (26)7.2.2锁闭不能动 (26)7.2.3区段中有道岔封闭 (26)7.2.4注意超限不满足 (26)7.2.5轨道前后接点错误 (26)7.2.6有车移动 (26)7.2.7紧急关闭 (26)7.2.8防护不到位 (27)7.2.9不在要求位置 (27)7.2.11超限不满足 (27)7.2.12不能动 (27)7.2.13封闭 (27)7.2.14锁闭 (27)7.2.15在进路中 (27)7.2.16有车占用 (28)7.2.17SFJ失效 (28)7.3 无岔区段或轨道 (29)7.3.11照查不满足 (29)7.3.2机务段不同意 (29)7.3.3事故无驱吸起 (29)7.3.4照查错误 (29)7.3.5开通条件不满足 (29)7.3.6在进路中 (29)7.3.7占用 (29)7.3.8敌对照查 (29)8.注意事项 (30)1.概述TYJL-ADX容错计算机联锁系统是一种新型的铁路信号自动控制系统,在保证系统安全的前提下,以最经济、最合理的技术措施提高运输效率、改善劳动条件。

计算机联锁系统设备使用办法

计算机联锁系统设备使用办法

计算机联锁系统设备使用办法1. 引言计算机联锁系统设备在铁路行业起着至关重要的作用,它是确保铁路运输安全和顺畅运行的关键设备之一。

本文档旨在提供计算机联锁系统设备的使用办法,以便操作人员更好地了解和掌握其正确的操作流程和注意事项。

2. 具体操作步骤2.1 系统启动1.打开计算机联锁系统设备主机电源,等待系统初始化完成。

2.检查系统运行状态指示灯,确保各个模块正常运行。

3.使用管理员账号登录系统。

2.2 设备故障处理1.若设备出现故障,首先应当在系统的故障报警页面查看故障信息,并尽快通知维修人员。

2.在等待维修人员到达之前,操作人员可以先尝试重启设备,若问题仍然存在,则应避免操作其他相关设备,以免引起更大的故障。

2.3 设备切换1.当需要切换设备时,应提前通知其他操作人员,并确保当前设备上不存在未完成的操作。

2.关闭当前设备上的所有操作界面,并确保数据得到保存。

3.打开要切换至的设备,并登录系统。

4.完成设备切换后,重新打开需要进行的操作界面。

2.4 操作界面设置1.进入操作界面后,根据实际工作需要,选择相应的功能模块。

2.对于涉及多个设备的操作,应根据相关操作规程进行操作,并保持与其他操作人员的沟通,确保操作的协调一致。

2.5 操作注意事项1.操作人员应熟悉设备的操作流程和相关规程,并严格按照操作规程进行操作。

2.操作人员应保持专注,避免分心或随意操作,以免引发事故。

3.操作人员应定期进行设备维护和保养,保持设备良好的工作状态。

4.在操作过程中,操作人员发现任何异常情况,应立即报告相关人员,并采取必要的应急措施。

3. 总结计算机联锁系统设备的正确使用是确保铁路运输安全和顺畅运行的关键。

本文档简要介绍了设备使用的操作步骤和注意事项,希望能够帮助操作人员更好地掌握设备使用流程,并确保设备的正常运行。

在操作过程中,操作人员应始终保持高度的警觉性,及时报告异常情况,并采取相应的应急措施。

计算机联锁系统操作显示规范

计算机联锁系统操作显示规范

各铁路局运输处:电务部组织有关人员起草了《计算机联锁设备操作显示规范》,对统一不同厂家计算机联锁操作终端的显示和有关操作具有重要的意义,与车站值班员(信号员)作业密切相关,请各局运输处指定专人认真阅读,并提出有利于车站值班员(信号员)规范操作和安全控制的修改意见、建议,有关意见、建议请于8月23日前发送11391 徐伟邮箱。

2015年8月10日计算机联锁设备操作显示规范前言本规范规定车站计算机联锁设备操作显示界面的显示内容和操作方式,旨在车站计算机联锁设备操作显示界面的标准化,促进车站行车作业和运营维护规范化,便于与调度集中系统或列车运行调度指挥系统结合,适应铁路技术发展的需要。

本规范由中国铁路总公司运输局组织制定并负责解释。

本规范编制单位:同济大学、中国铁道科学研究院、北京全路通信信号研究设计院有限公司、北京交大微联科技有限公司、卡斯柯信号有限公司。

本规范主要起草人:徐中伟、梅萌、韩安平、徐德龙、陈强、张利峰、黄翌虹、李卫娟、莫运前。

目录1 范围…………………………………………………….2 规范性引用文件 (3)总则 (4)屏幕显示………………………………………………5 按钮设置………………………………………………6 命令操作………………………………………………附表:颜色-R GB对比表1范围本规范规定了计算机联锁设备操作显示界面的总则、屏幕显示、按钮设置和命令操作。

本规范适用于铁路车站计算机联锁的研究、设计、施工、测试、运用和维护。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件,仅所注日期的版本适用于本文件。

凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

TB/T 3027 铁路车站计算机联锁技术条件TB/T 2893 铁路信号彩色屏幕显示图形符号3总则3.1操作显示界面主要用于显示车站信号设备布置的拓扑结构及状态信息、操作按钮的设置与分布、站(场)名和相关提示与报警信息,并提供计算机联锁操作手段。

ILOCK型计算机联锁系统MMI操作手册

ILOCK型计算机联锁系统MMI操作手册

卡斯柯信号有限公司2009年9 月3日目-录-页第一章MMI子系统概述 (4)第二章系统启动后MMI的操作步骤 (6)第三章MMI控制区域的切换 (8)第四章MMI的站场图窗口 (10)一系统设备状态栏 (10)二信号机名称及显示 (10)三列车按钮 (11)四调车按钮 (11)五道岔及道岔号 (11)六轨道电路 (12)七站间闭塞操作 (12)八其他表示及按钮 (15)第五章MMI的命令工具条 (20)一【进路建立】 (20)二【总取消】 (21)三【信号重开】 (21)四【引导按钮】(带密码) (21)五【引导总锁】(加双重密码) (22)六【总人解】(加密码) (23)七【区故解】(加密码) (23)八【道岔定操】 (24)九【道岔反操】 (24)十【道岔单锁】(加密码) (25)十一【道岔解锁】(加密码) (25)十二【封锁按钮】(加密码) (25)十三【功能按钮】 (25)十四【溜放】(根据需要设置) (27)十五【分路不良】(可选) (28)第六章MMI的其它辅助功能 (31)一、站场显示 (31)二、信息提示窗 (31)三、区段灰光带 (32)四、车次窗 (32)五、HILC操作 (33)六、鼠标跨屏操作 (34)第七章故障情况下的解锁方式 (34)第七章故障情况下的解锁方式 (35)附录一应急盘的使用(可选) (36)附录二与驼峰场接口的说明 (37)附录三与其它车场接口的说明 (39)附录四延续进路 (41)附录五四线制自动闭塞方向电路操作说明 (43)附录六、平面溜放作业说明 (46)附录七、带密码操作汇总 (50)附录八、安全型计算机联锁(ILOCK/VPI)系统车站值班员操作上岗测试题 (53)第一章MMI子系统概述人机界面子系统(以下简称MMI)通常由工控机、显示器、鼠标、键盘等设备组成,也可根据用户要求采用控制台、大表示屏、数字化仪等。

MMI采用“N+1”的系统结构,“N”套设备为主用设备,“1”套为备用设备。

TYJL-II型计算机联锁系统操作手册

TYJL-II型计算机联锁系统操作手册

TYJL-II型计算机联锁系统操作手册HT/LS2001-研1-051.引言1.1 编写目的编写本操作手册,是为了使车务操作人员和电务维修人员熟练掌握本系统的操作,1.2 简介车站计算机联锁系统(以下简称计算机联锁)是一种新型的铁路车站自动控制设备, 在保证安全的前提下, 以最经济、合理的技术措施提高运输效率, 改善劳动条件, 设备可靠, 维修方便, 便于联网。

计算机联锁根据作业情况可办理列车、调车作业,单独操作道岔和单独锁闭道岔,引导接车或引导总锁闭接车等,有的站还可办理单钩、连续溜放作业,储存溜放进路,具有检查、修改、增钩、减钩的功能。

操作方式可采用数字化仪控制台、鼠标或单元控制台,所有作业均在数字化仪上通过点压按钮、用鼠标在屏幕上按压“按钮”或单元控制台上按压按钮进行操作。

通过21英寸的彩色监示器(简称CRT) 显示操作的控制命令和现场的设备状态。

采用数字化仪+鼠标+21英寸彩色监示器代替传统的控制表示合一的控制台,具有体积小、整洁、使用方便、可靠等特点。

屏幕上有各种汉字提示,并通过语音代替电铃报警。

若办理进路的操作有误时,在屏幕上将显示办理有误的提示。

计算机联锁系统是双机热备,在同步状态下,故障时可自动切换,切换时不影响进路的办理。

亦可进行人工切换,非同步时人工切换必须由电务和车务人员共同确认全场没有办理任何进路时才能进行,并记录切换的原因。

人工切换后全场锁闭,由电务和车务人员共同确认机车车列完全停止行走时,通过“上电解锁”按钮进行全场解锁。

同步状态下进行人工切换不锁闭进路。

1.3 定义监控机――系统实现人机界面的计算机。

联锁机――用于联锁运算的计算机,兼执表机的功能。

执表机――计算机联锁系统用于控制车站信号设备和采集现场设备状态的机器。

联锁总线――联锁机、执表机、监控机之间交换与安全有关的信息的通道。

64D――单线半自动。

64F――复线半自动。

1.4 参考资料1) 微机联锁系统技术条件,铁道部;2) TB1774—86“继电式电气集中联锁技术条件”,铁道部;1987。

计算机联锁设备操作方法、操作流程

计算机联锁设备操作方法、操作流程

计算机联锁设备非正常接发列车情况下操作方法及流程一、按钮操作:(这里“+”号左边的按钮为先按压的按钮,其右边的为后按压的按钮<下同>。

)1.对于不带“铅封”的按钮,通过鼠标点击该按钮,该按钮的操作立即生效。

2.对于带“铅封”的按钮,当点击该按钮后屏幕上立刻弹出“口令保护操作,请输入口令”窗口(简称“口令窗”),要求操作者输入口令(相当于破铅封)并确认。

口令的输入过程如下:⑴输入口令码。

点击口令窗内的数字键,每点击一个数字键,窗口中显示一个“*”号。

如果输入错误,可以点击删除键“←”,删除错误数字,重新输入。

⑵操作者认为口令码无误后,点击“确认”键。

⑶点击“确认”键后,系统(上位机)自动检查口令的正确性。

若口令正确,系统会自动记录破封次数并使操作生效(屏幕对此无显示)。

⑷系统若检查出口令不正确,在异常信息提示框中显示“口令检查不正确,请重新输入”的提示信息,要求操作者重新输入口令。

口令不正确的按钮操作不记入破封次数。

⑸操作者按压“确认”键之前,想取消该次按钮操作时,可直接点击口令窗内的“取消”键。

3.当顺序操作多个按钮而不符合配对规则(例如按压了“总定位”按钮,又按压了一个信号按钮)时,屏幕上会弹出“操作错误”提示窗口,要求操作者点击窗口内的“确认”键消除不正确的操作信息。

二、进路或轨道区段的解锁1.取消进路操作:总取消按钮+进路始端信号按钮主要条件:进路处于预先锁闭状态,进路空闲,轨道电路无故障,道岔位置正确。

显示:信号关闭,进路白光带消失。

2.人工解锁操作:总人解+输入口令+进路始端按钮条件:进路处于接近锁闭状态,进路空闲,道岔表示正确。

显示:自信号关闭后,延迟到规定的时间(屏幕上有延时提示),进路白光带消失。

3.轨道区段故障解锁操作:区故解按钮+输入口令+待解锁的区段按钮条件:被解锁的区段不在列车或车列运行的前方而且该区段轨道电路无故障。

显示:在按压“区故解”按钮并输入口令后,该按钮呈红色,同时所有需要解锁的区段处呈红色区段名,该区段名就是区段按钮。

《铁路车站计算机联锁操作显示技术规范》编制解析

《铁路车站计算机联锁操作显示技术规范》编制解析

D OI :1 0 . 1 3 8 7 9 / j . i s s n l 0 0 0 — 7 4 5 8 . 2 0 1 7 — 1 2 . 1 7 4 0 7
《 铁路 车站计算 机联锁 操作 显示技 术ቤተ መጻሕፍቲ ባይዱ 范》
设备 ,多年 来 已形 成 各 自的 风格 和 特 点 ,各 铁 路 局 、各站 段 、车务 和 电务 也 都 有各 自的用 户 需求 ,
2 0 1 7年 1 2 月
铁 道 通 信 信 号
R AI L W AY S I GNA L L I NG & C O MⅣ n j NI C AT 1 0 N
De c e mb e r 2 0 1 7
第5 3卷
第1 2期
V0 1 . 5 3 No . 1 2
铁 路 车站 计 算 机 联 锁 操 作 显 示 技术 规 范 》 编 制 解 析
导致 了诸 多差 异性 。
( 以下简称操作显示规范)是在信息技术 、控制技
术 、通信技术和计算机技术深度融合 的背景下 ,为
解 决计 算机 联锁 在设计 开 发 、使 用及 维 护 中设 备操 作 和界 面显 示 中的标 准化 问题 而制定 。编制操 作显 示技 术 规范 ,以支撑计 算 机联锁 系统 的功 能 ,保证 系统安 全 性 、可 靠 性 、可 用 性 、可 维 护 性 为 出发
2 0 0 4年 开始 ,在 对 各 型 号 联 锁 系统 调 研 、梳 理 总
点 ,采用显示器显示站场界面 ,使用 鼠标进行相关
徐德 龙
摘 要 :为 了使 计算机 联锁 系统的操 作和 显 示界 面更加 统一 和规 范 ,便 于用 户的使 用和 维护 ,编 制 了车站 计 算机联 锁操 作显 示技 术规 范 。详 细 阐述 了制 定本 技 术规 范的 背景 和 历 程 、主要 内容 、

计算机联锁系统

计算机联锁系统

计算机联锁系统TYJL-ADX 计算机联锁系统车务操作说明中国铁道科学研究院通信信号研究所目录1. 概述 ..................................................................... ............................................. 1 2. 屏幕显示 ..................................................................... ..................................... 1 2.1 区段显示 ..................................................................... .............................. 1 2.2 信号显示 ..................................................................... .............................. 1 2.3 道岔显示 ..................................................................... (2)2.4 静态图形显示 ..................................................................... . (3)2.5 操作提示显示 ..................................................................... ...................... 3 2.6 系统报警 ..................................................................... .............................. 3 2.7 时间显示 ..................................................................... .............................. 3 2.8 维修电话显示 ..................................................................... ...................... 3 3. 操作规程 ..................................................................... ..................................... 3 3.1 一般操作 ..................................................................... .............................. 3 3.2 信号操作 ..................................................................... .............................. 4 3.3 道岔操作 ..................................................................... .............................. 6 3.4 无岔区段的故障解锁 ..................................................................... ........... 6 3.5 如何设置车次 ..................................................................... ...................... 6 3.6 半自动闭塞的办理...................................................................... .............. 7 3.7 自动闭塞改变方向的办理 ..................................................................... (7)3.7.1 正常办理 ..................................................................... . (7)3.7.2 辅助办理 ..................................................................... ...................... 7 3.8 机车出入库的办理...................................................................... .............. 7 4. 进路办理 ..................................................................... ..................................... 8 4.1 列车进路办理: .................................................................... ................... 8 4.2 调车进路办理: .................................................................... ................... 8 5. 应急台使用说明(此节仅适用于设有应急台的车站) ................................ 8 5.1 启用应急台 ..................................................................... .......................... 9 5.2 单操道岔 ..................................................................... .............................. 9 5.3 办理引导总锁闭、开放引导 ....................................................................9 5.4 取消引导总锁闭 ..................................................................... .................. 9 5.5 停用应急台 ............................................................................................... 9 6. 语音报警提示含义 ..................................................................... ...................... 9 7. 注意事项 ..................................................................... .. (10)TYJL-ADX计算机联锁系统车务操作说明 1. 概述TYJL-ADX计算机联锁系统是一种新型的铁路信号自动控制系统,在保证系统安全的前提下,以最经济、最合理的技术措施提高运输效率、改善劳动条件。

DS6-K5B计算机联锁系统操作规程

DS6-K5B计算机联锁系统操作规程

DS6-K5B计算机联锁系统操作规程一、按钮的设置及其操作方式1、按钮的设置(1)信号按钮列车信号按钮用信号禁止灯光的图形表示,调车信号按钮用信号机名称的汉语拼音字母表示。

没有对应信号机的终端按钮、通过按钮、变更按钮,用画在轨道线旁的方框图形表示。

(2)道岔按钮道岔按钮用道岔号的数字表示。

(3)区段按钮区段按钮用轨道区段的名称表示。

(4)功能按钮以下功能按钮按照咽喉设置,根据上下行咽喉分别设置在屏幕上方的左面和右面。

具体按钮名称和作用如下:总定、总反——用于单独操纵道岔;单解、单锁——用于对道岔进行单独锁闭和单独解锁操作。

道岔单独锁闭后可以排列经过该道岔当前位置的进路,但是不能单操道岔;岔封、岔解——在施工、维修等情况下对道岔进行单独封锁/解封操作。

道岔封锁后不能再排列经过此道岔的进路,但是可以单操道岔;钮封、钮解——用于对信号按钮进行单独封锁/解封操作。

信号按钮封锁后不能排列以此信号为始终端的进路;取消、人解——用于取消进路和人工解锁进路;总锁——用于引导总锁闭操作;区解——用于区段事故解锁;引导——用于显示/消隐本咽喉有关引导按钮。

平时引导信号按钮不显示在屏幕上,按下“引导”按钮后,相应咽喉所有引导信号按钮显示在屏幕上,此时可以进行有关引导信号的操作。

引导信号操作结束再次按下“引导”按钮,可使引导信号按钮消隐;辅助——与“引导”按钮类似,用于显示/消隐本咽喉方向电路辅助按钮;下列功能按钮每站设置一个,具体按钮名称和作用如下:信号名——用于显示/消隐信号机名称;道岔名——用于显示/消隐道岔名称;区段名——用于显示/消隐轨道区段名称;计数器——分屏滚动显示铅封按钮的使用次数;清报警——用于清除屏幕提示报警信息及音响报警。

(5)其它按钮包括:上电解锁、菜单等。

2、操作方式自复式按钮点击后,听到蜂鸣器发出音响,按钮自动恢复抬起。

非自复式按钮点击后,听到蜂鸣器发出音响,图形显示器上该按钮图形凹下,表示该按钮在按下状态。
