联轴器弹性缓冲垫规格-标准
梅花弹性快标准
聚氨酯梅花形弹性体产品用途：本标准适用于大型设备和各种机械缓冲作用于传动轴的联接。
扭距：22.4—2500NM磨耗：< 0.05cm3 / 1.61km产品硬度：95A ±5标准：GB5272-85规格：MT1—MT14弹性件: a为聚酯形聚氨酯(UR) 橙色b为铸型尼龙(PA) 红色●LMZ-I型分体式制动轮梅花形弹性联轴器的适用范围和性能特点.1.LMZ-I型分体式制动轮梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。
2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。
工作环境温度-35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。
3.与其它联轴器相比，梅花形弹性联轴器具有以下特点：（1）工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
（2）结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
（3）具有较大的轴向、径向和角向补偿能力。
（4）高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。
（5）联轴器无需润滑，维护工作量少，可连续长期运行。
梅花联轴器特点介绍梅花形弹性联轴器，顾名思义，因其弹性体梅花形状而得此名，根据弹性体材质不同可分为：橡胶形梅花联轴、聚氨酯梅花联轴器；通常采纳的弹性体为聚氨酯。
根据其性能及用途可分为：梅花形弹性联轴器、伺服电机用梅花联轴器、夹紧式梅花联轴器等。
具有键槽式、夹紧式、加长式、法兰式等诸多类型可供选择;梅花形弹性联轴器的特点是：1.紧凑型、无齿隙，提供三种不同硬度弹性体；2.可吸收振动，补偿径向和角向偏差；3.结构简单、方便维修、便于检查；4.免维护、抗油及电气绝缘、工作温度20℃-60℃；5.梅花弹性体有四瓣、六瓣、八瓣和十瓣；6.固定方式有顶丝，夹紧，键槽固定。
梅花垫标准
GB5272-85聚氨酯梅花形弹性体产品用途：本标准适用于大型设备和各种机械缓冲作用于传动轴的联接。
扭距：—2500NM磨耗：< /产品硬度：95A ±5标准：GB5272-85规格：MT1—MT14弹性件: a为聚酯形聚氨酯(UR) 橙色 b为铸型尼龙(PA) 红色 MT1 D48 d19 n12 4瓣MT2 D58 d n16 4瓣规格型号外径（D）内孔直径（D）厚度（n) 瓣数MT1 48 19 12 4MT2 5816MT368 2818 6MT4 82 34MT5100 42 20MT6 122 52 25MT7 140 6530MT8 166 908 MT9 196 10035MT10 225 115MT11 255 140 4510MT12295 170 50MT13356 21555 12MT14391 250GR形联轴器弹性体, 星形联轴器用弹性缓冲垫产品用途：此产品和星型弹性联轴器都是一种先进的轴联接装置，广泛用于轧钢、起重、锻压、石油等大型设备和其它各种机械设备的传动轴端联接。
扭矩：~2500NM 磨耗：< / 产品硬度：92A ±2 使用温度：：-40~100 0 C型号规格外径（D）内孔直径（D）厚度（n）厚度（n）瓣数GR19 40 18 12 6 GR24 54 26 14 8 GR28 65 30 19 15 8 GR38 80 38 22 18 8 GR42 95 46 24 20 8 GR48 104 51 8 GR55 120 60 27 22 8 GR65 135 68 32 26 8 GR75 161 81 37 30 10 GR90 199 100 42 34 10 GR100 224 111 38 10T型梅花六角水泵对轮垫性能及用途：本产品适用于水泵及各传动机械连接起弹性缓冲作用。
使用温度：-40 0C ~+80 0C 产品硬度：95A ±±5 规格：T40—T200。
平垫弹垫国标
平垫弹垫国标
平垫和弹垫在机械加工中是常见的配件，它们可以用来增加连接件之间的摩擦力，防止松动或者滑动。
平垫和弹垫的作用类似，但是它们的材质和结构略有不同。
平垫一般由钢或者塑料等材料制成。
它们的表面很光滑，和机械连接件的表面相接触时摩擦力大，可以防止连接件松动或者晃动。
平垫的形状是扁平圆形或者方形，常用于螺栓、螺钉等紧固件的加工中。
弹垫一般由弹性材料制成，例如硅胶、橡胶等。
它们的表面比平垫更加粗糙，可以增加连接件之间的摩擦力，防止松动或者滑动。
弹垫的形状可以为扁平圆形、方形、凸形等，常用于机械加工、汽车制造、航空航天等领域。
平垫和弹垫的国家标准由中国国家标准化管理委员会主管，对其性能和质量进行规范和监管。
其中，平垫的国家标准为GB/T97-1985，弹垫的国家标准为GB/T7314-2005。
这两个标准详细规定了平垫和弹垫的材料、尺寸、几何形状、表面状态、检验方法、检验规则等方面的要求。
符合国家标准的平垫和弹垫具有质量可靠、性能稳定、使用寿命长等优点。
总之，平垫和弹垫是机械加工中不可或缺的配件，它们的材质和结构不同，适用于不同的加工场合。
符合国家标准的平垫和弹垫具有优良的性能和质量，可以保障连接件之间的紧固和稳定，提高机械加工的质量和效率。
梅花垫标准
梅花垫标准 Prepared on 24 November 2020GB5272-85聚氨酯梅花形弹性体产品用途：本标准适用于大型设备和各种机械缓冲作用于传动轴的联接。
扭距：—2500NM磨耗：< /产品硬度：95A ±5标准：GB5272-85规格：MT1—MT14弹性件: a为聚酯形聚氨酯(UR) 橙色 b为铸型尼龙(PA) 红色MT1 D48 d19 n12 4瓣MT2 D58 d n16 4瓣MT13356 21555 12MT14391 250GR形联轴器弹性体, 星形联轴器用弹性缓冲垫产品用途：此产品和星型弹性联轴器都是一种先进的轴联接装置，广泛用于轧钢、起重、锻压、石油等大型设备和其它各种机械设备的传动轴端联接。
扭矩：~2500NM磨耗：< / 产品硬度：92A ±2 使用温度：：-40~100 0型号规格外径（D）内孔直径（D）厚度（n）厚度（n）瓣数GR19 40 18 12 6 GR24 54 26 14 8 GR28 65 30 19 15 8 GR38 80 38 22 18 8 GR42 95 46 24 20 8 GR48 104 51 8 GR55 120 60 27 22 8 GR65 135 68 32 26 8 GR75 161 81 37 30 10 GR90 199 100 42 34 10 GR100 224 111 38 10T型梅花六角水泵对轮垫性能及用途：本产品适用于水泵及各传动机械连接起弹性缓冲作用。
使用温度：-40 0C ~+80 0C产品硬度：95A ±±5 规格：T40—T200。
联轴器弹性缓冲垫 规格-标准
GB5272-85聚氨酯梅花形弹性体产品用途：本标准适用于大型设备和各种机械缓冲作用于传动轴的联接。
扭 距：22.4—2500NM 磨 耗：< 0.05cm3 / 1.61km 产品硬度：95A ±5 标 准：GB5272-85 规 格：MT1—MT14弹性件: a 为聚酯形聚氨酯(UR) 橙色 b 为铸型尼龙(PA) 红色型号 规 格外径（D ） 内孔直径（D ） 厚度（n)瓣数 MT1 4819 124MT2 5816MT3 68 28 18 6MT4 82 34 MT5 100 42 20 MT6 122 52 25 MT7 140 65 30MT8 166 90 8MT9 196 100 35 MT10 225 115 10 MT11 255 140 45 MT12 295 170 50 MT13 356 215 5512 MT14391250GR 形联轴器弹性体, 星形联轴器用弹性缓冲垫产品用途：此产品和星型弹性联轴器都是一种先进的轴联接装置，广泛用于轧钢、起重、锻压、石油等大型设备和其它各种机械设备的传动轴端联接。
扭 矩：22.4~2500NM 磨 耗：< 0.05cm3 / 1.61km 产品硬度：92A ±2 使用温度： ：-40~100 0 C型号规 格外径（D ）内孔直径（D ） 厚度（n ） 厚度（n ） 瓣数GR19 40 18 14.5 12 6 GR24 54 26 15.2 14 8 GR28 65 30 19 15 8 GR38 80 38 22 18 8 GR42 95 46 24208GR48 104 51 25.5 20.5 8 GR55 120 60 27 22 8 GR65 135 68 32 26 8 GR75 161 81 37 30 10 GR90 199 100 42 34 10 GR1002241113810T型梅花六角水泵对轮垫性能及用途：本产品适用于水泵及各传动机械连接起弹性缓冲作用。
星形梅花弹性胶垫
弹性块,联轴器缓冲垫,梅花联轴器rotex,GR形联轴器弹性体产品用途：此产品和星型弹性联轴器都是一种先进的轴联接装置，广泛用于轧钢、起重、锻压、石油等大型设备和其它各种机械设备的传动轴端联接。
扭矩：22.4~2500NM磨耗：< 0.05cm3 / 1.61km产品硬度：92A ±2使用温度：：-40~100 0 C规格型号外径（D）内孔直径（D）厚度（n）厚度（n）瓣数GR19 40 18 14.5 12 6GR24 54 26 15.2 14 8GR28 65 30 19 15 8GR38 80 38 22 18 8GR42 95 46 24 20 8GR48 104 51 25.5 20.5 8专业生产各种型号优质聚氨酯梅花垫。
梅花垫也称梅花弹性体、联轴器弹性体、星型弹性体、聚氨酯梅花垫、梅花弹性垫、联轴器弹性缓冲垫等，适用于联轴器联接起缓冲作用。
产品根据使用环境的不同分别采用不同硬度的聚氨酯材料生产，并以不同颜色区分。
我厂所用材料均为优质国产及进口聚氨酯材料，高耐磨性、高回弹性、耐油耐水及优异的疲劳强度和抗冲击性等优越性能，不仅使产品的使用寿命大大提高，同时也更好的保护了联轴器。
各种型号聚氨酯梅花垫如下：MT型梅花垫（MT1-MT13），GR型梅花垫(GR19-GR125)、GS型梅花垫(GS9-GS38)，T型六角靠背轮垫（六角弹性垫），液力偶合器梅花垫（YOX），及各种非标梅花垫。
厂家直销经营，质优价廉，型号齐全，欢迎新老客户来电咨询洽谈。
专业品质，值得信赖！MT型梅花垫MT梅花形弹性垫，也称MT型梅花垫、梅花形弹性垫、梅花弹性体、联轴器弹性缓冲垫等，适用于ML系列等联轴器起缓冲作用。
执行标准：GB/T 5272-85。
型号范围：MT1-MT13，硬度ShoreA95±2A。
颜色：黄色/白色。
产品均采用优质聚氨酯材料生产，具有高耐磨性、高回弹性、耐油耐水及优异的疲劳强度和抗冲击性等优越性能，使得产品质量更优异！GR型梅花垫标准GR星型弹性垫，适用于XL系列等联轴器，也称星型梅花垫、星型弹性体、星垫等。
m8弹垫标准尺寸
m8弹垫标准尺寸M8弹垫是一种常见的工业密封垫片，也被广泛应用于汽车制造、机械设备、航空航天等领域。
M8弹垫的标准尺寸取决于具体的应用需求和要求，下面将介绍几种常见的M8弹垫标准尺寸。
1. 直径为8mm，厚度为1mm的M8弹垫：这是一种最基本的M8弹垫标准尺寸，直径为8mm，厚度为1mm。
这种尺寸常用于一些要求较高的紧固连接、密封和减震的场合。
2. 直径为8mm，厚度为1.5mm的M8弹垫：相比于第一种标准尺寸，这种尺寸的M8弹垫厚度稍大，可以提供更好的紧固连接性和密封性。
在某些对防水、抗压能力要求较高的场合中，这种尺寸的M8弹垫更加适用。
3. 直径为8mm，厚度为2mm的M8弹垫：这种尺寸的M8弹垫适用于对减震、防振需要较高的场合。
厚度增加至2mm，可以提供更好的缓冲效果，有效减少振动和噪音。
4. 直径为8mm，厚度为3mm的M8弹垫：这是一种相对较厚的M8弹垫标准尺寸，适用于一些对紧固连接具有高要求的场合，如在机械设备中的螺栓紧固，需要提供更好的稳定性和密封性。
值得注意的是，M8弹垫的标准尺寸还可以根据具体的要求进行定制。
尺寸的选择需要考虑紧固连接的应力、载荷和使用环境等因素。
此外，M8弹垫的材料也会影响其性能和使用寿命，常见的材料有橡胶、聚四氟乙烯、聚酯等。
在选择M8弹垫尺寸时，还需要根据具体的紧固连接要求进行综合评估，包括对压缩率、回弹性、耐高温、耐化学品等性能的需求。
使用合适的尺寸和材料的M8弹垫可以提供可靠的紧固连接和密封效果，确保机械设备的正常运行和安全性。
总结起来，M8弹垫的标准尺寸取决于具体的应用需求和要求。
以上介绍了几种常见的M8弹垫标准尺寸，包括直径为8mm，厚度为1mm、1.5mm、2mm和3mm的M8弹垫。
根据实际需要，还可以对M8弹垫的尺寸进行定制，以满足特定的紧固连接和密封要求。
记住在选择尺寸时，还需考虑材料的选择及性能要求。
联轴器弹性缓冲垫配件参数表
产品用途：
本标准适用于各种传动机械联轴器缓冲作用于传动轴的联接。
扭矩：22.4-2500NM
磨耗:<0.05cm3/1.61km
产品硬度：黄色92A 蓝色95A 红色98A
使用温度：-40~100O℃
标准来源：德国工艺
产品用途：
本标准适用于各种传动机械联轴器缓冲作用于传动轴的联接。
扭矩：22.4-2500NM
磨耗:<0.05cm3/1.61km
产品硬度：黄色92A 蓝色95A 红色98A
使用温度：-40~100℃
标准来源：德国标准
产品用途：
本标准适用于大型设备和各种机械缓冲作用于传动轴的链接。
标准：GB5272-85
采用进口聚氨酯材质
本产品适用于水泵及各传动机械连接起弹性缓冲作用。
使用温度：-40℃~+80℃
产品硬度：95A±5 75A±5
德国技术标准
柱销式联轴器用弹性套（联体弹性圈）
产品用途：
本产品适用于弹性套柱销联轴器用以及各种机械设备起减振缓冲作用。
产品硬度：85A±5
标准：GB4323-84
德国技术标准。
联轴器弹性体大全
页 >>产品展示>>联轴器配件>>聚氨酯梅花形弹性块GB5272-85聚氨酯梅花形弹性体产品用途： 本标准适用于大型设备和各种机械缓冲作用于传动轴的联接。
扭 距：22.4—2500NM 磨 耗：< 0.05cm3 / 1.61km 产品硬度：95A ±5 标 准：GB5272-85 规 格：MT1—MT14弹性件: a 为聚酯形聚氨酯(UR) 橙色 b 为铸型尼龙(PA) 红色规 格外径（D ）内孔直径（D ）厚度（n)瓣数 MT1 4819124MT2 5816MT3 68 28 18 6MT4 82 34 MT5 100 42 20 MT6 122 52 25 MT7 140 65 30MT8 166 90 8MT9 196 100 35 MT10 225 115 10 MT11 255 140 45 MT12 295 170 50 MT13 356 215 5512 MT14391250GR形联轴器弹性体, 星形联轴器用弹性缓冲垫产品用途：此产品和星型弹性联轴器都是一种先进的轴联接装置，广泛用于轧钢、起重、锻压、石油等大型设备和其它各种机械设备的传动轴端联接。
扭矩：22.4~2500NM磨耗：< 0.05cm3 / 1.61km产品硬度：92A ±2使用温度：：-40~100 0 C规格型号外径（D）内孔直径（D）厚度（n）厚度（n）瓣数GR19 40 18 14.5 12 6GR24 54 26 15.2 14 8GR28 65 30 19 15 8GR38 80 38 22 18 8GR42 95 46 24 20 8GR48 104 51 25.5 20.5 8GR55 120 60 27 22 8GR65 135 68 32 26 8GR75 161 81 37 30 10GR90 199 100 42 34 10GR100 224 111 38 10T型梅花六角水泵对轮垫PP.NO.d D H SMB-07-7.8 7.8 11.6 3.5 SMB-07-8 8 11.6 3.5 SMB-07-9.5 9.5 15 4.6 SMB-07-12 12 18 5 SMB-07-10 10 18 7.8 SMB-07-16 16 22 5.5 SMB-07-16 16 24 7.8 SMB-07-18 18 26 7.8 SMB-07-20 20 28 7.8 SMB-07-22 22 30 7.8 SMB-07-25 25 33 7.8 SMB-07-28 28 36 7.8 SMB-07-30 30 40 7.8 SMB-07-32 32 42 7.8 SMB-07-36 36 46 7.8 SMB-07-40 40 50 7.8 SMB-07-50 50 60 7.8 SMB-07-57 57 74 11 SMB-07-78 78 95 11GB4323-84聚氨酯弹性套(弹性套柱销联轴器用）GB4323-84聚氨酯弹性套(弹性套柱销联轴器用）型号规格配用联轴器型号外径（D）内孔直径（D）长度（L）T1 16 8 10 TL1 TL2 T2 19 10 15 TL3 TL4T3 26 14 28 TL5 TL6 TL7 TLL1 TLL2 TLL3T4 35 18 36 TL8 TL9 TLL4 TLL5T5 45 24 44 TL10 TLL6 T6 56 30 56 TL11 TLL7 T7 71 38 72 TL12 TLL8 T8 85 45 88 TL13 TLL9。
弹性膜片联轴器标准
弹性膜片联轴器标准
1.国家标准
国家标准是由国家质量监督检验和检疫总局批准发布的，适用于全国
范围内的弹性膜片联轴器生产和使用。
以下是几个国家标准的简介：（2）GB/T8357-2024《弹性膜片联轴器第一部分：弹性膜片轴有限元
分析技术要求》：该标准规定了弹性膜片联轴器轴的有限元分析技术要求，通过有限元分析可以评估联轴器的强度和刚度等性能。
（3）GB/T8358-2024《弹性膜片联轴器第二部分：弹性膜片有限元分
析技术要求》：该标准规定了弹性膜片联轴器弹性膜片的有限元分析技术
要求，通过有限元分析可以评估弹性膜片的应力分布和变形等性能。
2.行业标准
行业标准是由行业协会或行业组织制定的，适用于一些特定行业的弹
性膜片联轴器生产和使用。
以下是几个行业标准的简介：
（1）JT/T1074-2024《公路船舶用弹性膜片联轴器》：该标准适用于
公路船舶行业的弹性膜片联轴器，规定了联轴器的分类、尺寸、性能、试
验方法等要求。
（3）DL/T671-2024《电力工程用弹性膜片联轴器》：该标准适用于
电力工程行业的弹性膜片联轴器，规定了联轴器的分类、尺寸、性能、试
验方法等要求。
以上标准均对弹性膜片联轴器的设计、制造和使用提出了具体的要求，以确保其质量和安全性能。
生产企业和使用者应按照相关标准进行操作和
检验，以确保联轴器的可靠工作和使用寿命。
同时，标准的制定也促进了行业技术水平的提高和产品质量的提升。
NL内齿弹性联轴器标准
详细说明NL内齿型弹性联轴器一、功能简介齿型弹性联轴器，是最新产品，其特点是结构简单，装配、维修方便，传动能量损失小，噪音小，寿命长。
允许较大的轴向、径向和角向位置，外套采用增加型尼龙铸成，工作温度-20℃～70℃。
二、外形及安装尺寸订货方法：例如：NL4内齿弹性联轴器(键槽按GB3852-83标准)主动轴：d1=38 L1=80从动轴：d2=30 L21=50表示为NL4：38×80/30×50(非标注明键槽尺寸)三、技术参数、规格内齿形弹性联轴器是目前国内的最新产品，在国外已经广泛地被采用，该产品由机械委济南铸造锻压机械研究所设计，适用于轴间及的挠性传动，允许较大的轴向径向位移和角位移，且具有结构简单、维修方便、拆装容易、噪声低、传动功效损失小、使用寿命长等优点、倍受用户欢迎。
轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。
轴孔和键槽按国家标准GB3852-83《联轴器轴孔和键槽形式及尺寸》的规定加工。
工作温度为-20～+70℃。
●半联轴器采用精密铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，内齿形联轴器弹性体外套可根据用户使用要求选用各种硬度合成橡胶脂橡胶；增强铸型尼龙弹性体等材料。
为满足各种机械的更新改造及引进设备备件需要，我公司可以提供品种规格齐全的内齿形弹性联轴器，并可根据用户需要接受非标准订货。
液压联轴器订货标记方法：例如：NL4内齿弹性联轴器(键槽按GB3852-83标准)主动轴：d1=38 L1=80从动轴：d2=30 L21=50表示为NL4：38×80/30×50(非标注明键槽尺寸)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

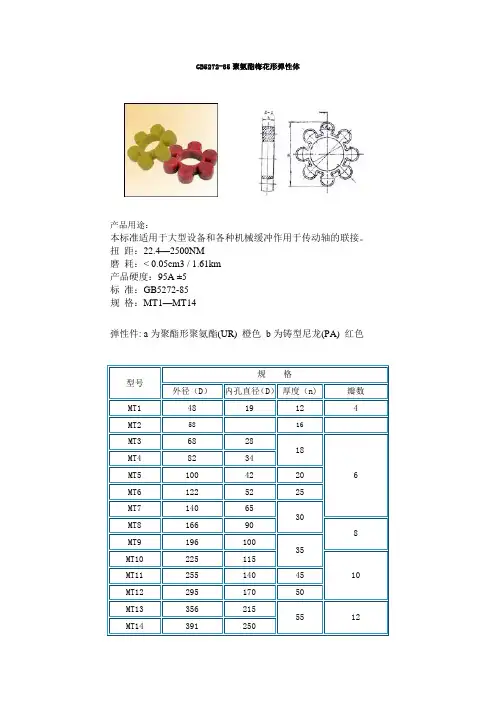

GB5272-85 聚氨酯梅花形弹性体
产品用途：
本标准适用于大型设备和各种机械缓冲作用于传动轴的联接。
扭距： 22.4— 2500NM
磨耗： < 0.05cm3 / 1.61km
产品硬度： 95A ±5
标准： GB5272-85
规格： MT1 —MT14
弹性件 : a 为聚酯形聚氨酯 (UR) 橙色 b 为铸型尼龙 (PA) 红色
规格
型号
外径（ D）内孔直径（ D）厚度（ n)瓣数MT14819124
MT25816
MT36828
18
MT48234
MT510042206
MT61225225
MT714065
30
MT816690
8 MT9196100
35
MT10225115
MT112551404510 MT1229517050
MT13356215
5512 MT14391250
GR形联轴器弹性体,星形联轴器用弹性缓冲垫
产品用途：
此产品和星型弹性联轴器都是一种先进的轴联接装置，广泛用于轧钢、起重、锻压、石油等大型设备和其它各种机械设备的传动
轴端联接。
扭矩： 22.4~2500NM
磨耗： < 0.05cm3 / 1.61km
产品硬度： 92A ±2
使用温度：：-40~100 0 C
规格
型号
外径（ D）
厚度厚度
内孔直径（ D）
（ n）
瓣数
（n）
GR19401814.5126 GR24542615.2148 GR28653019158 GR38803822188 GR42954624208 GR481045125.520.58 GR551206027228 GR651356832268 GR7516181373010 GR90199100423410 GR1002241113810
T型梅花六角水泵对轮垫
性能及用途：
本产品适用于水泵及各传动机械连接起弹性缓冲作用。
使用温度： -40 0C ~+80 0C
产品硬度： 95A ±5.75A±5
规格： T40— T200。
