地图符号设计指导书
地图学符号的设计和使用

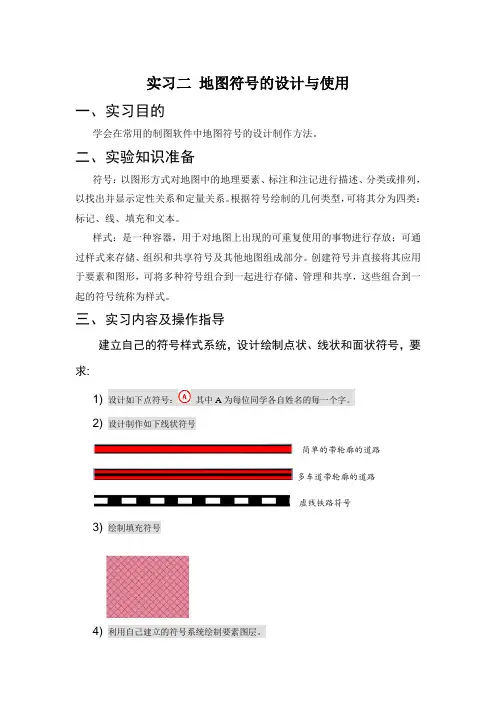

实习二地图符号的设计与使用一、实习目的学会在常用的制图软件中地图符号的设计制作方法。
二、实验知识准备符号:以图形方式对地图中的地理要素、标注和注记进行描述、分类或排列,以找出并显示定性关系和定量关系。
根据符号绘制的几何类型,可将其分为四类:标记、线、填充和文本。
样式:是一种容器,用于对地图上出现的可重复使用的事物进行存放;可通过样式来存储、组织和共享符号及其他地图组成部分。
创建符号并直接将其应用于要素和图形,可将多种符号组合到一起进行存储、管理和共享,这些组合到一起的符号统称为样式。
三、实习内容及操作指导建立自己的符号样式系统,设计绘制点状、线状和面状符号,要求:1) 设计如下点符号:其中A为每位同学各自姓名的每一个字。
2) 设计制作如下线状符号简单的带轮廓的道路多车道带轮廓的道路虚线铁路符号3) 绘制填充符号4) 利用自己建立的符号系统绘制要素图层。
操作指导:1、浏览点、线、面符号样式:打开ArcMap,单击菜单栏中自定义->样式管理器,如下图1-1弹出样式管理器,点击左侧的样式目录,即可查看相应的样式。
图1-12、创建样式3.1在符号选择器对话框中单击样式引用按钮(图3-1),或者在样式管理器对话框中单击样式按钮,打开样式引用对话框。
3.2在样式引用对话框中,单击创建新样式(图3-2)。
3.3导航到所需目录。
3.4输入要创建的新样式的名称。
3.5单击保存。
3.6单击确定。
样式引用3-1图Array图3-23、创建新的符号符号可以在符号选择器中创建,也可以在样式管理器中创建,下面分别进行讲述。
3.1符号选择器中创建新符号单击内容列表中的图层的符号,弹出符号选择器(图4-1),在符号选择器中可以修改这些符号的颜色、大小等基本属性。
单击编辑符号按钮打开符号属性编辑器(图4-2)即可编辑自定义的符号。
步骤:a.从符号选择器对话框中选择一个符号作为初始符号。
b.使用当前符号框中的控件在符号选择器对话框中直接更改大小、颜色等基本符号属性。
计算机地图制图原理与方法——地图符号设计参考文档
符号图元设计
? 符号图元: 指的是指地图符号中最小的具有独立 逻辑意义的图形单位。
? 一个地图符号就是一个或多个图元集合的组合, 因此,图元设计是设计符号的核心。
? 符号设计系统通常是根据点、线、面符号的不同 特点,分别为这三类符号提供组成符号的基本图 元。
? 根据面向对象的观点,可以将各基本图元定义成 不同的图元 对象类,这样,一个符号则是不同图 元对象类实例对象聚集而成的复杂对象。
? 用色相及色调的明显差异表示制图信息显著的 类别差异 。
地图符号设计
? 地图符号设计是整个地图设计工作中极为重 要的一环。
? 地图制图或GIS 系统一般都提供了制作或设计 符号(库)的功能。
? 符号设计主要途径:
? (1)文本编辑(AutoCAD的形文件shp); (2)二次开发语言编程(ARC/INFO的AML);
? 按符号与地图 比例尺的关系分类 :不依、半依、依比 例尺;
? 按符号所表示的制图对象的 地理特征量度 分类:定性 符号、定量符号和等级符号;
? 按符号的 图形特征分类 :几何符号、艺术符号、文字 符号 ;
? 按符号的 表示方式分类:矢量、栅格;
? 地形图图式 :地图符号样式和描绘规则的规范 ,是 测绘和出版地形图必须共同遵守的基本依据之一,是 由国家统一颁布执行的标准。
地图符号设计
? 符号设计系统研究的 内容包括:
? (1)符号设计;主要是针对地图符号本身,即对 符号的形状、尺寸、色彩进行设计。
? (2)符号库设计;指对设计的符号进行合理的数 据结构组织并建立有效索引。
? (3)符号设计 系统设计;就是研究符号设计界面、 操作工具等对符号进行编辑、修改、存储等操作。
? 基本运算:灰度值变换、平移、算数组合与逻辑组合。
设计地图符号
图一
水资源短缺风险一般分为:低 风险、中风险、较高风险、高 风险;可分别表示为
低 中
较高
高
商场地图符号
设计思路:商场离不开 金钱交易和购物袋,本 符号状似购物袋,前面 有人民币的符号,与商 场形象符合。 使用说明:为点状符号, 起定位作用,不依比例 表示。
地图符号设计及说明Fra bibliotek 港口的地图符号
设计思路:港口有大量 船只停泊、驶入;本符 号状似船只从海里驶来, 与港口相符。 使用说明:为点状符号, 定位点,是不依比例符 号。
步行街地图符号
设计思路:街道符号一般 为线状符号,步行街关键 是步行,所以可以在街道 上加入脚印的图案,形象 生动。 使用说明:可以不依比例 表示,在步行街直接采用 本符号。
公交站路线地图符号
用如图符号分别表示公交车1号、2号(圆内数 字表示公交车号)的停车站点。
使用说明
每辆公交车的站点用不 同颜色的圆表示,路线 颜色与圆颜色一致,当 路线重合时颜色为黑色, 在黑线上标明重合路线 的车号,车号颜色与站 点圆颜色一样。
水资源短缺情况表示
图一形象为水滴,图二形象为太阳,同时为 红色,有警示作用,通过图一图二组合来表 示水资源短缺情况;图二符号越多表示水资 源越短缺。
地图学实验五地图符号设计
地图学实验五地图符号设计测绘⼯程专业地图学实习报告实习内容:地图符号制作班级: 2012级(2)班学号: 631201040228 姓名:党莹指导⽼师:李华蓉时间: 2014年10⽉30号⽬录⼀、实验名称 (1)⼆、实验⽬的 (1)三、实验内容 (1)四、实验步骤 (1)4.1创建shapefile (1)4.2点状符号的制作 (2)4.3线状符号的制作 (4)4.4⾯状符号的制作 (4)4.5⾃⼰设计并制作的符号 (5)4.5.1孔⼦学院 (5)4.5.2轻轨站 (5)4.5.3遛狗场所 (6)五、实验过程中的思考与优化 (6)5.1给ArcGIS中的对象添加标注 (6)5.1.1添加name字段 (7)5.1.2编辑标注属性 (8)5.1.3显⽰标注 (8)5.2线符号制作时对不同类型线条区别的探究 (9)5.2.1制图线符号 (9)5.2.2标记线符号 (10)5.2.3混列线符号 (10)六、实验⼩结 (11)⼀、实验名称地图符号制作⼆、实验⽬的1、熟悉地图符号的构成要素;2、熟悉并掌握ArcMap的基本操作;三、实验内容1、总结视觉变量对地图符号表达效果的影响2、不同类型地图符号的设计思路3、地图符号制作及成果展⽰根据1:500地形图图式制作的符号:点状符号:埋⽯图根控制点、⽔磨房、路灯线状符号:标准轨铁路、坝顶宽不依⽐例尺的堤、轻轨⾯状符号:旱地、沙泥地4、⾃⼰设计并制作的符号:孔⼦学院、轻轨站、遛狗场所(⾯)四、实验步骤4.1创建shapefile在⽬录树下右击要保存到的⽂件夹,选择“新建”→“Shapefile”(图4-1-1),在弹出的对话框中选择点、线或者⾯,名称为要创建符号的名称,单击“确定”便得到了⼀个符号的shape⽂件,系统⾃动将其添加到图层中,就可以开始编辑了。
依次⽤此⽅法创建出多个图层(图4-1-2)。
图4-1-1 创建shapefile4.2点状符号的制作1、可以看到图层中“图根控制点”的点样式为默认点,双击此默认点弹出符号选择器(图4-2-1);2、在符号选择器中单击“编辑符号”,弹出符号属性编辑器,在“类型”选择“字符标记符号”,分别⽤简单符号,通过简单的平移、旋转、压盖等的变换,得到图根控制点。
(推荐下载)地图符号及整体设计效果演示文档
第四章 地图符号及整体 设计效果
§1 地图符号 §2 量表在符号设计中的应用 §3 构成符号的视觉变量 §4 彩色 §5 符号与图形的感受效果 §6 注记
§1 作为地图语言的地图符号
§1 作为地图语言的地图符号
1.1 符号与地图符号
符号是一种物质的对象、属性或过程,用它表 示抽象的概念最典型的符号是语言,完整的语言符 号可表达为:
概念 被表示成分 ————— = —————— 音响形象 表示成分
§1 作为地图语言的地图符号
1.1 符号与地图符号
地图符号的符号特征: (1) 地图符号具有被表示成分和表示成分的特征
概念 被表示成分 空间信息 ———— = —————— = ————— 音响形象 表示成分 视觉形象
(2) 地图记号有一定的约定性 (3) 地图记号可以等价变换 (4) 记号构成地图 表层结构 深层结构
记忆信息的三级加工模型: 复述
→ 刺激 瞬时 注意 短时
→ → ← 环境
记忆
记忆
长时 记忆
↓
↓
信息丧 失
§1 作为地图语言的地图符号
1.3 地图符号与地图模型
地图是空间信息的符号模型: (1)地图符号空间信息传递的手段。 (2)地图符号构成的符号模型,不受比例尺限制。 (3)地图符号提供地图极大的表现力。 (4)地图符号能再现客体的空间模型,给难以表达
§2 量表在符号设计中的应用
2.2 地图符号的量表
2.2.1 定名量表 依据制图对象固有特征进行区分。众数是最佳
的数字统计量,以一个群体中出现频率最大的类别 定名。
§2 量表在符号设计中的应用
2.2 地图符号的量表 2.2.2 顺序量表
地图符号设计
(第三版)
电子教案
高等教育出版社 高等教育电子音像出版社
地图符号设计
第3节 符号的视觉变量
本章首页
第3节 符号的视觉变量 一、视觉变量
(一)形状变量 (二)尺寸变量 (三)方向变量 (四)颜色变量 (五)网纹变量
第5章 地图符号设计
视觉变量是构成图形符号的基本 要素,也称图形要素。
《新编地图学教程》(第三版) 第5章 地图符号化
样式
网 纹 尺寸 分 量
排列
《新编地图学教程》(第三版) 第5章 地图符号化
本章首页 本节首页 22
第3节 符号的视觉变量 一、视觉变量
《新编地图学教程》(第三版) 第5章 地图符号化
23
第4节 色彩 三、色彩的命名
以物体或自然现象颜色命名
第5章 地图符号设计
以颜色主要成分及其深浅命名
《新编地图学教程》(第三版) 第5章 地图符号化
《新编地图学教程》(第三版) 第5章 地图符号化
本章首页 本节首页 29
第4节 色彩 四、地图用色设计
第5章 地图符号设计
(二)定性特征的设色
■
■
2. 心理感受与生理反应
一方面,当不同的彩色并排置于中性灰背景下时,大多数人都可以感 觉到它们之间的细微差别,但当它们所处环境发生变化或彼此分离甚至距 离较远时,这种细微差别就不易被辨别。另一方面,当两个颜色相邻时, 彼此会互相影响以至改变对方的显示特性,尤其是当一个颜色被另一个颜 色包围时,它显示出来的结果会向着包围色的补色方向偏移。
点坐标集定义的面 属性值
《新编地图学教程》(第三版) 第5章 地图符号化
本章首页 本节首页 13
第2节 地图符号的分类
第七章地图符号设计
按符号的形状特征分类
文
a.规则
第七章地图符号设计
b.不规则
第三节 地图符号的视觉变量
一.视觉变量的概念 视觉变量有时也称图形变量,是引起视觉的 生理现象差异的图形因素。
目前在二维图形视觉变量的研究方面,普遍 采用的地图符号视觉变量是法国图形学家贝 尔廷提出的点、线、面3种形式符号的形状、 尺寸、方向、亮度、密度、色彩6个基本视觉 变量。
由一种或几种基本几何图形构成的符号,符号视 觉变量主要表现为形状、尺寸和色彩的变化等。 2.透视符号
指从不同视点将地面物体加以透视投影得到的符号。
3.象形符号
指对应与制图对象形态特征的符号。
4.艺术(文字、图片)符号 文
指与被表示的制图对象相似、艺术性较强的符号。
以上符号都是点第状七章符地图号符号设计
1.点状符号——具定位特征,大小与比例尺无关 作用主要是说明: ①物体的含义(符号的形状或颜色的色相); ②物体的位置(符号的定位点); ③物体重要性等级或数量值(符号的尺寸)。 定位要求,专题地图(合理)与普通地图(准确 )有别。
a.
b.
点状符号的组合及反衬
第七章地图符号设计
2.线状符号——部分(如长度)与比例尺有关 作用主要是说明: ①大物比例体尺地的图类别(符中小号比例的尺地形图 状或颜色的色相); ②物体的位置(中心线); ③物体的等级(尺寸-线的粗细或颜色的亮度变 化)。 定位要求,一般需准确,特殊专题地图只须合理 。如拓扑地图。 定性线状符号、等级线状符号、趋势面线状符号
第七章地图符号设计
2.尺寸变量 是组成不同形状的符号在量度上的变量
。
①对点状符号,指符号图形大小的变化; ②对线状符号,指的是单线的粗细、双线线 粗与间隔、点线点子大小与间隔、虚线线ห้องสมุดไป่ตู้ 及短线长度和间隔 ③面状符号无此变量。
地图符号设计
(4)熟悉产生图形 若已知的图形已存储在记忆中,便能对 比生疏的图形产生差异,在知觉场中使熟悉的图形突出。相 反的,若要是未曾记忆的区域成为图形,就需要组织较多的 记忆因素。(版图、行政图)
定性制图时,网纹常用于次级分类。
3层次结构 大多数空间信息的传输,包含着复杂的关系,图形Байду номын сангаас要进
行层次分析,以便将地图资料清晰化和专题资料系统化,使重要性不 同的地图内容层次结构分明。
• (1)延伸网络 主要反映线状符号的网络关系,例如河流系统的主流 和支流关系,全国的道路系统也是如此。延伸网络通常是顺序性的, 但对线路的等级进行量化,以显示空间信息的相对重要性。
• (3)色谱表示法 • 根据彩色图像复制和色 • 度学理论,以标准化为目 • 标,以黄、品红、青、黑 • 四色为基础,把不同比例 • 的网点颜色相互交叉叠印, • 并按一定规律排列,得到 • 许多标准色块即为色谱
(4)色彩数据库表示法
2.色彩的感受与象征性
(1)色彩的感受:
①冷暖感:暖色产生温暖、热烈、兴奋、危 险的感觉;冷色产生寒冷、理智、平静的感 觉。 ②远近感:红、橙光感觉较近,有凸起感; 蓝、紫色感觉较远,有凹下感。 ③交互感:明亮的色彩相对于较暗的色彩显 得轻盈、漂浮、上升和敏捷。
• (2)层次网络 多用于表示主题的分类系统。由于分类按上下级的关 系组成网络,因此每项类别和特征都在网络中处于固定位置,一个类 别的意义内涵要由该类别与其他类别和特征的关系来决定。只是层次 结构划分没有主次的概念。
(3)立体层次 和层次网络正好相反,它要求被表示的成 分处于不同的视觉平面上。
第四讲专题地图符号设计示例
专题地图点状符号设计
专题地图点状符号设计
专题地图点状符号设计
专题地图点状符号设计
专题地图点状符号设计
基础数据
用手工或计算机,按表14—5,绘制各乡或分 级(拟分5级)的比例圆系列,按表14—6,表14—7 的数据,绘制扩充符号。
专题地图点状符号设计
专题地图点状符号设计
专题地图线状运动符号设计
专题地图线状运动符号设计
目的要求
设计一组几个城市之间货流运输的走向线, 以反映城市间的经济联系。
实习步骤提要
1.选择一张包含大连、沈阳和天津三个城 市的地理底图,用透绘或复印的方法,制作一张 区域略图;
专题地图线状运动符号设计
2.设计各种货物的网纹变量符号; 3.将各城市间的货物按大、中、小型走向线标 绘在区域略图上 4.填充网纹符号; 5.也可以用箭头注明流向
专题等值区域图的符号设计
数据分级后,便可进行等值区域图符号的设计 。这种面状符号适宜于采用网纹渐变或单份多色亮 度渐变的视觉变量表示。网纹的种类有纹理的、排 列的和方向的三种形式,通常采用排列变量居多(图 16—1)。
专题等值区域图的符号设计
基础数据
1.基础数据如表16—4 2.仿例进行比率法分5级的计算,并设计相应级别 的图例。
专题等值区域图的符号设计
实习步骤提要
专题等值区域图的符号设计
实例
现以平若县各乡的茶叶年产量为例进行 比率法分级的计算。
专题等值区域图的符号设计
上表列举了平若县各乡的数据,最高产(240l担 )与最低产(134担)之差为2264担。
专题等值区域图的符号设计
专题等值区域图的符号设计
专题等值区域图的符号设计
第四讲专题地图符号设计示 例
地图符号制作
案例解析
这是一个复杂的过程
线
欧式距离
多环缓冲区 (制图表达)
山体阴影
带阴影的 3D线符号
案例解析
用到的工具
Demo 演示
1. 银行、地铁等约定俗成符号的制作 2. 公路、铁路等通用线符号的制作 3. 特殊视角:带阴影的3D线符号的制作
总结
符号的图形特征
– 形状、尺寸、色相、色度、饱和度、方向等基本图形变量 – 定性、定量符号化点、线、面数据 – 易读性、视觉感知、避免错觉或振动、视觉对比、视觉层次原则
色相不同,尺寸和色度基本不变
– 蓝色表示河流,红色表示道路,棕色表示等高线
形状不同,色相相同
– 实线:常年性溪流,永久的道路 – 破折号或点:间歇性溪流,边界
显示位置、方向
(定量)符号化线数据
色相相同,线宽度(尺寸)不同 显示
– – – – 位置 方向 等级 数量
河流宽度变化
符号化面数据
大多数是定性的
E s r I
Esri Forestry 1 Microsoft system fonts Courier New Arial
ESRI
字体文件制作
– 工具:FontCreator Professional、Fontlab等
Wingdings
使用颜色
颜色是所有符号和地图元素的基本属性之一 Esri.style中有120种预定义颜色 可以使用RGB、 CMYK和HSV颜色模型创建颜色
地图主体反差与图例反差
设计参考:视觉层次 主要用于专题地图
– 强调一幅地图的要素/关系
对图层重要性分级
– 表现相似性、差异
三种方法
Next
设计原则:视觉层次方法
实验1利用ArcGIS进行符号设计1
实验1利用ArcGIS进行符号设计1实验1 利用ArcGIS进行地图符号设计一、实验目的1. 通过本实验理解地图符号设计的原则和方法2. 掌握利用ArcGIS软件进行地图符号设计的过程二、实验课时共计4个学时三、实验指导内容1. 学习在ArcGIS中制作各种类型地图符号的方法2. 自己制作一个简单的符号库3. 调用符号库中的符号显示地图四、实验环境安装有ArcGIS软件的PC机。
五、实验操作与步骤A. 基本操作创建新样式1. 单击Tools,指向Styles,单击Style Manager。
2. 单击Styles,并单击Create New。
3. 找到样式文件夹。
在缺省状态下,样式文件夹在ArcGIS\ Styles 文件夹。
4. 输入新创建样式名。
5. 单击Save。
导出当前地图样式创建一个新的样式1. 单击Tools,指向Styles,单击Export Map Style。
2. 找到保存新样式的位置。
在缺省状态下,通常设置成Style目录位置。
3. 输入样式的名字。
4. 单击Save。
在样式管理器中创建一个新的符号1. 在样式目录树中,单击要创建符号的符号文件夹。
2. 右键单击符号内容窗口的空白部分,指向New,并单击某个样式类型。
3. 使用Symbol Property Editor对话框的属性创建想要的符号,单击OK。
4. 命名新符号。
为新的符号创建一个地理类1. 单击Tools,指向Styles,单击Style Manager。
2. 打开其中任意的符号。
3. 在右边的面板中的点击Category列,并为其填写相应的分类名如:“水系附属设施”等。
用Symbol Properties Editor定义符号1. 设置符号类型。
2. 设置测量单位。
3. 单击选项卡设置符号其它属性。
选项卡是随着符号类型不同而变化的。
4. 用户可以预览符号。
5. 用户可以在预览的时候放大和缩小。
6. 单击每一图层进行预览。
ArcMap地图符号设计指南说明书
2Map designIn this chapter, you’ll learn all the steps necessary to symbolize common types of maps. Most analytical maps convey information with polygons or points using either qualitative or numeric attributes. Sometimes, but less often, lines are the primary interest. For polygons, symbolization mostly uses color fill and bound-ary lines. For points, it’s the size, shape, color fill, and boundary lines of point markers. For lines, it’s the type of line (for example, solid or dashed), width, and color. Symbolization is easy to implement because ArcMap uses attribute values to automate drawing; for example, it can draw all food pantry facilities in a city with a black square point marker of a certain size and all soup kitchen facilities with a black circle of a certain size by using an attribute with a type of facility code values.Learning objectives• Symbolize maps using qualitative attributes• Symbolize maps using quantitative attributes• Create custom numeric classes• Create normalized and density maps• Create dot density maps• Create fishnet maps• Create group layersGIS TUTORIAL FOR ARCGIS DESKTOP 10.8 5212 3 4 5 6 7 8 9 10 11 12TUTORIAL 2-1Creating point and polygon maps using qualitative attributesPlacing objects of all kinds into meaningful classes or categories is a major goal of science.Classification in tabular data is accomplished using attributes with codes that have mutually exclusive and exhaustive qualitative values. For example, a code for size could have the values low, medium, and high. Any instance of the features with this code is displayed in only one of the classes (the values are mutually exclusive) and there are no more size classes (the values are exhaustive). In this tutorial, you learn how to symbolize mapped features—points, lines, and polygons—by class membership as available in code attributes.Start ArcMap and open a map document1 On the taskbar, click Start > ArcGIS > ArcMap 10.8.x.2 Open Tutorial2-1.mxd from the Maps folder. ArcMap opens a map with no layers added. Youadd the needed layers next.3 Save the map document to the Chapter2 folder of MyExercises.Add and display polygons using a single symbolThe first layer of your map is an outline of New York City neighborhoods used as a reference layer.1 Click the Add Data button, browse through the Data folder to nYC.gdb, and clickneighborhoods > Add. ArcMap draws the neighborhoods for New York City as filled polygons.2 In the Table Of Contents window, click the polygon symbol and select hollow symbol, typean outline width of 1.15, and select an outline color of Black. Click OK.3 In the Table Of Contents window, right-click the neighborhoods layer, click Properties, andclick the Labels tab.4 Click the Label features in this layer check box. For Label Field, select name, and select 10as the Text Symbol size.Next, you add a white halo to the label to make the labels stand out and be more legible.5 Click the Symbol button > Edit Symbol button > Mask tab > halo option button.<alt>Layer Properties with selections made on the Labels tab.</alt>Click Bookmarks > Lower Manhattan. ArcMap zooms to this neighborhood and a fewneighborhoods in the surrounding boroughs.<alt>Map zoomed to the Lower Manhattan bookmark.</alt>Note: The font size 10 labels for neighborhoods may appear larger or smaller than those shown on the book’s map. If you’d like to change the size of labels for your window, use the steps in this section. Likewise, you can change the font size for labels in the Your Turn assignment, which is next.GIS TUTORIAL FOR ARCGIS DESKTOP 10.8 541 2 3 4 5 6 7 8 9 10 11 12YOUR TURnAdd the Water feature class from NYC.gdb with a blue symbol and no outline. Label the layerusing the field LANDNAME with Times New Roman, Bold, and Italic font of size 12. Drag thislayer below Neighborhoods. The two layers you added are from different sources, so theboundaries do not match perfectly. Note: When labeling the Water feature class, you’ll seethat some labels are repeated. You can get just one label to appear by clicking the PlacementProperties button at the lower left of the Labels tab and selecting Remove duplicate labels.Add and display polygons using unique symbolsThe next layer you add has zoning polygons with various classes of land use. Zoning restricts land use to approved kinds; for example, areas zoned as residential cannot have businesses located within them.1 Click the Add Data button, browse through the Data folder to nYC.gdb, and clickZoningLandUse > Add.2 After adding the ZoningLandUse layer, drag it below the neighborhoods layer in the tableof contents.3 In the Table Of Contents window, right-click the ZoningLandUse layer and click Properties> Symbology tab.4 In the Show panel, click Categories > Unique Values.5 Under Value Field, click LAnDUSE and click Add All Values.ArcMap assigns colors unique to each land use. Next, you’ll assign colors that are commonly used in zoning maps.<alt>Add All Values button on the Symbology tab.</alt>Double-click the symbol next to Battery Park City, click Fill Color, and choose Apple Dust (column 6, row 7 of the color palette) for the color and Gray 30% as the outline color. Click OK.<alt>Apple Dust color selected in the color palette.</alt>Assign a Gray 30% outline to the remaining symbols using the following colors (with column number, row number of the color palette included in parentheses).<alt>Zoning details are labeled on the map.</alt>YOUR TURnArcMap has predefined symbols for some zoning and land-use features. To view these, double-click the Park symbol > Style References > Civic > OK. Scroll through the Civicpolygon symbols and choose Park & Open Space. When finished, deselect Civic under Style References.<alt>Park & Open Space selected in the Symbol Selector window.</alt>Add points and create a definition queryOften a map layer has more classes of features than you want to display. In this case, you can use<alt>Query Builder with completed query.</alt>10 Click OK > OK to execute your query and close the Layer Properties window. Display points using unique symbolsNext you symbolize food facilities using unique symbols.In the Table Of Contents window, right-click the Facilities layer and click Properties > Symbology tab.In the Show panel, click Categories > Unique Values.Click Factype__1 as the Value field and click Add All Values.ArcMap assigns random unique symbols for each food facility type. Next, you assign three<alt>Symbology tab with selections made for food facility types.</alt>。
实验四 地图符号的制作
实验四地图符号的制作1 实验目的与要求1.1 实验目的(1)熟悉地图符号的构成要素;(2)熟悉并掌握Arcmap的基本操作利用Arcmap对文件的打开与存储,图形符号的绘制及编辑(3)通过在软件中改变地图符号的视觉变量来感受其对地图符号的表达效果的影响1.2 实验要求利用Arcmap设计并制作典型的点、线、面地图符号。
2 符号设计的基本步骤在我们制作以上几种符号之前,首先要单独创建一个自己的样式库即符号库,具体的做法是:启动ArcMap,点击Tools/styles/ style manager菜单项。
接着在弹出的style manager 对话框中点击style 的下拉按钮,在弹出的列表菜单中点击create new菜单项,最后在弹出的save对话框中选择符号库要保存的路径,敲入符号库文件名即可。
创建成功后可在style manager 对话框左边的树状列表中看到新建的符号库路径及名称(如图1)。
图1下面我们就开始具体介绍如何制作不同类型的地图符号。
(一)点状符号点状符号常用来表示在当前的比例尺和表示方式下,呈点状分布的地理实体和现象,不论符号大小,实际上以点的概念定位,而符号的面积不具有实地的面积意义。
这时,符号的大小与地图比例尺无关且具有定位特征。
它在图中的位置由一个点来确定,即符号的定位点,通常为符号的几何中心点或符号底部的中心点。
例如,控制点、居民点、及其他独立地物点等符号。
在ArcMap中所有做好的点符号均存放在符号库下属的marker symbols符号文件夹中。
ArcMap9.3的符号样式管理(style manage)中提供了四种类型点状符号的制作方法,它们分别是arrow marker symbol、character marker symbol、picture marker symbol和simple marker symbol。
(1)启动ArcMap,如果未创建符号库,需要创建符号库;如果已经创建符号库,需要添加符号库。
电子教案5-地图符号设计
14
第1节 地图符号设计基础 三、人对图形符号的感知
2. 知觉及其基本特性 (1)聚类感受
• 相似性 • 接近性 • 闭合性
闭合聚类 《新编地图学教程》(第三版) 第5章 地图符号设计
第5章 地图符号设计
相似 聚类
接近聚类 15
第1节 地图符号设计基础 三、人对图形符号的感知
2. 知觉及其基本特性 (2)视觉对比
《新编地图学教程》(第三版) 第5章 地图符号设计
第5章 地图符号设计
19
第1节 地图符号设计基础
第5章 地图符号设计
三、人对图形符号的感知
3.人对色彩的心理感受
人对色彩的分辨与感受是物理、生理、心理、环境综合作用的结果。
《新编地图学教程》(第三版) 第5章 地图符号设计
20
第1节 地图符号设计基础 三、人对图形符号的感知
地图符号学是研究地图符号的本质、特 征、变化规律以及地图符号与人类活动 之间关系的科学。
Jacques Bertin(雅克·贝尔廷)
Sémiologie graphique. Les diagrammes, les cartes, les réseaux (Graphic Semiology: Diagrams, Maps
柔和的颜色
社会背景 民族习惯 文化层次 专业倾向
马来西亚
亚
巴基斯坦 阿富汗
缅甸
泰国
洲 土耳其
叙利亚
红、橙等鲜艳颜色 绿、银色、金色等鲜艳颜色
红、绿 红、黄等鲜艳颜色
鲜艳颜色 绿、红、白等鲜艳颜色
青蓝、绿、白
年龄层次 ……
沙特阿拉伯 伊拉克 科威特 伊朗 也门
绿、深蓝与红白相间
《新编地图学教程》(第三版) 第5章 地图符号设计
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实验一地图符号的设计
一、实验目的:
1、学会Mapinfo和CorelDraw中地图符号的设计方法;
2、学会点、线、面符号的使用。
二、实验步骤提要:
在MapInfo软件中设计和使用地图符号
1、打开MapInfo
2、浏览点、线、面符号样式:
选项》线样式/区域样式/符号样式
3、设计位图格式的点状符号:
(1)创建自定义符号并将其保存为位图(可在WINDOWS画图窗口中完成)。
(2)将该位图文件置于目录MapInfo\Professional\CUSTSYMB。
(3)重新启动MapInfo(若正在运行的话)。
(4)打开工作空间“中国.wor”,选择地图》图层控制。
“图层控制”对话框出现。
(5)使希望放置符号的图层可编辑。
(6)选择选项》符号样式,“符号样式”对话框出现。
(7)单击“字体”下拉菜单从中选择“自定义符号(Custom Symbols)”。
(8)选择所创建的自定义符号,选择确定按钮。
(9)用符号工具在地图上单击以显示自定义符号。
4、设计矢量格式的点状符号:
(1)打开工具>工具管理器(如下图),在弹出的窗口中“符号”栏后面的方框选中。
(2)打开工具>符号>创建新符号
(3)在符号编辑器窗口中用直线、折线、多边形等工具绘制需要的符号(点、弧段、文本等不能用于符号制作)。
(4)如果需要在使用自定义符号时符号颜色可改变,选择打开工具>符号>颜色,在弹出的窗口中选中线(区域)对象颜色将在运行时可改变。
(5)保存创建的符号:工具>符号>保存,所创建的符号被保存练习1:设计如下点符号: 其中A 为每位同学各自姓名的每一个字。
用该符号绘制点
A
到符号库“MapInfo3.0 compatible”中。
(6)选项>符号样式,查看并利用自定义的符号绘制点状符号在CorelDRAW软件中设计和使用地图符号
1、设计一个点状符号
2、铁路符号
3、居民地符号。
