单模光纤和多模光纤的判断方法
单模光纤和多模光纤的判断方法:
1 通过颜色判断:一般的单模光纤都是黄色的,多模一般都是橙色的
2 通过粗细判断:一般粗的为多模光纤,细的为单模光纤
3 通过标识精确判断:MM(Multi Mode)多模;SM(single MOde)单模
单模光纤个多模光纤的区别
1 产生光信号的发射装置是不一样的
单模光纤是使用激光做为信号的发射源
多模光纤使用的是发光二极管产生LED那种光的信号
2纤芯的直径和材质是不一样的
单模光纤直径比较细多模光纤的直径比较粗
单模光纤需要传输更远的距离,所材质做的比较精细,指标要求要高。

单模和多模光纤区别

单模和多模光纤区别

单模和多模光纤区别在光纤通信理论中,光纤有单模、多模之分,区别在于:光纤是新一代的传输介质,与铜质介质相比,光纤具有一些明显的优势。

因为光纤不会向外界辐射电子信号,所以使用光纤介质的网络无论是在安全性,可靠性还是网络性能方面都有了很大的提高。

光纤传输的带宽大大超出铜质线缆,而且光纤支持的最大连接距离达两公里以上。

是组建较大规模网络的必然选择。

现在有两种不同类型的光纤,分别是单模光纤和多模光纤。

(所谓“模”就是指以一定的角度进入光纤的一束光线)。

多模光纤使用发光二极管(LED)作为发光设备,而单模光纤使用的则是激光二极管(LD)。

多模光纤允许多束光线穿过光纤。

因为不同光线进入光纤的角度不同,所以到达光纤末端的时间也不同。

这就是我们通常所说的模色散。

色散从一定程度上限制了多模光纤所能实现的带宽和传输距离。

正是基于这种原因,多模光纤一般被用于同一办公楼或距离相对较近的区域内的网络连接。

单模光纤只允许一束光线穿过光纤。

因为只有一种模态,所以不会发生色散。

使用单模光纤传递数据的质量更高,传输距离更长。

单模光纤通常被用来连接办公楼之间或地理分散更广的网络。

总结:1、单模传输距离远2、单模传输带宽大3、单模不会发生色散,质量可靠4、单模通常使用激光作为光源,贵,而多模通常用便宜的LED5、单模价格比较高6、多模价格便宜,近距离传输可以相关光纤问题:1、光纤法兰盘是不是就是光纤的接头?2、单模光纤和多模光纤最长传输距离能达到多少?3、尾纤是不是就是光纤连接器?4、尾纤是不是也多模和单模之分?5、光缆终端盒是什么?有什么作用?6、尾纤和光缆如何连接?是不是只有尾纤才可以上odf?7、光收发器和光缆终端盒是不是同样的东西?答复:1 法兰盘是一种光纤耦合方法,是一种活接头,前提是要有尾纤。

2 单模的距离比多模的长;单模光纤比多模光纤价格便宜,但终端设备相对多模贵;反之,多模光纤比单模光纤价格贵点,但终端设备相对比单模便宜一些。

光纤单模与多模的区别

光纤单模与多模的区别

单模光纤只有单一的传播路径,一般用于长距离传输,多模光纤有多种传播路径,多模光纤的带宽为50MHz~500MHz/Km,单多模光纤多用于传输速率相对较低,传输距离相对较短的网络中,如局域网等,这类网络中通常具有节点多,接头多,弯路单模传输与多模传输在光纤通信理论中,光纤有单模、多模之分,区别在于:1. 单模光纤芯径小(10m m左右),仅允许一个模式传输,色散小,工作在长波长(1310nm和1550nm),与光器件的耦合相2. 多模光纤芯径大(62.5m m或50m m),允许上百个模式传输,色散大,工作在850nm或1310nm。

与光器件的耦合相对容而对于光端模块来讲,严格的说并没有单模、多模之分。

所谓单模、多模模块,指的是光端模块采用的光器件与何种光纤配合纤的带宽为50MHz~500MHz/Km,单模光纤的带宽为2000MHz/Km,光纤波长有850nm,1310nm和1550nm等。

850nm波长区为多模光纤络中通常具有节点多,接头多,弯路多,而且连接器、耦合器的用量大,单位光纤长度使用光源个数多等特点,使用多模光纤可以有效的降nm和1550nm),与光器件的耦合相对困难。

或1310nm。

与光器件的耦合相对容易端模块采用的光器件与何种光纤配合能获得最佳传输特性。

50nm等。

850nm波长区为多模光纤通信方式;1550nm波长区为单模光纤通信方式;1310nm波长区有多模和单模两种;850nm的衰减较大等特点,使用多模光纤可以有效的降低网络成本。

单模光纤多用于传输距离长,传输速率相对较高的线路中,如长途干线传输,城域网建设多模和单模两种;850nm的衰减较大,但对于2~3MILE(1MILE=1604m)的通信较经济。

光纤尺寸按纤维直径划分有50μm缓变型多模光纤路中,如长途干线传输,城域网建设等。

纤维直径划分有50μm缓变型多模光纤、62.5μm缓变增强型多模光纤和8.3μm突变型单模光纤,光纤的包层直径均为125μm,故有62.5/125包层直径均为125μm,故有62.5/125μm、50/125μm、9/125μm等不同种类。

光纤区分及识别

光纤区分及识别

光纤光纤按传输模式分为单模光纤(Single Mode Fiber)和多模光纤(Multi Mode Fiber)。

单模光纤(Single Mode Fiber),光以一特定的入射角度射入光纤,在光纤和包层间发生全发射,当直径较小时,只允许一个方向的光通过,即为单模光纤;单模光纤的中心玻璃芯很细,芯径一般为8.5或9.5μm,并在1310和1550nm的波长下工作。

多模光纤(Multi Mode Fiber),就是允许有多个导模传输的光纤。

多模光纤的纤芯直径一般为50μm/62.5μm,由于多模光纤的芯径较大,可容许不同模式的光于一根光纤上传输。

多模的标准波长分别为850nm和1300nm。

还有一种新的多模光纤标准,称为WBMMF(宽带多模光纤),它使用的波长在850nm到953nm 之间。

单模光纤和多模光纤,两者的包层直径都为125μm。

单模光纤和多模光纤主要区别1,传输距离单模光纤:单模光纤的直径较小使反射更加紧密,仅允许一种模式的光传播,从而使光信号传播的更远。

单模光纤可以传输40KM甚至更远的距离而不影响信号,因此单模光纤一般用于长距离的数据传输。

多模光纤:多模光纤具有较大的直径芯,可以传播多种模式的光。

在多模传输下,由于纤芯尺掩躲寸较大,模间色散较大,即光信号“扩散”较快。

长距离传输时信号的质量会降低,因此多模光纤通常用于短距离、音频/视频应用和局域网(LANs),且OM3/OM4/OM5多模光纤可支持高速率数据传输。

2,带宽、容量带宽被定义为承载信息的能力。

影响光纤传输带宽度的主要因素是各种色散,而其中的模式色散最为重要,单模光纤的色散小,故能把光以很宽的频带传输很长距离。

由于多模光纤会产生干扰、干涉等复杂问题,因此在带宽、容量上均不如单模光纤。

最新一代的多模光纤带宽OM5设置为28000MHz/km,而单模光纤带宽则要大的多。

3、成本由于单模光纤芯径太小,较难控制光束传输,故需要激光作为光源体。

单模光纤与多模光纤简单区分

单模光纤与多模光纤简单区分

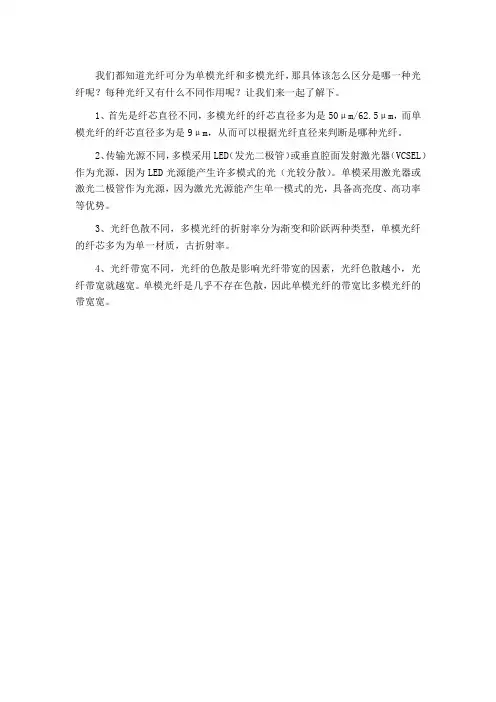

我们都知道光纤可分为单模光纤和多模光纤,那具体该怎么区分是哪一种光纤呢?每种光纤又有什么不同作用呢?让我们来一起了解下。

1、首先是纤芯直径不同,多模光纤的纤芯直径多为是50μm/62.5μm,而单模光纤的纤芯直径多为是9μm,从而可以根据光纤直径来判断是哪种光纤。

2、传输光源不同,多模采用LED(发光二极管)或垂直腔面发射激光器(VCSEL)作为光源,因为LED光源能产生许多模式的光(光较分散)。

单模采用激光器或激光二极管作为光源,因为激光光源能产生单一模式的光,具备高亮度、高功率等优势。

3、光纤色散不同,多模光纤的折射率分为渐变和阶跃两种类型,单模光纤的纤芯多为为单一材质,古折射率。

4、光纤带宽不同,光纤的色散是影响光纤带宽的因素,光纤色散越小,光纤带宽就越宽。

单模光纤是几乎不存在色散,因此单模光纤的带宽比多模光纤的带宽宽。

多模光纤和单模光纤

多模光纤和单模光纤

多模光纤和单模光纤一、多模光纤当光纤的几何尺寸远远大于光波波长时,光纤中会存在着几十种乃至几百种传播模式。

不同的传播模式具有不同的传播速度与相位,导致长距离的传输之后会产生时延、光脉冲变宽。

这种现象叫做光纤的模式色散。

模式色散会使多模光纤的带宽变窄,降低了其传输容量,因此多模光纤仅适用于较小容量的光纤通信。

二、单模光纤当光纤的几何尺寸可以与光波长相近时,光纤只允许一种模式在其中传播,其余的高次模全部截止,这样的光纤叫做单模光纤。

由于它只有一种模式传播,避免了模式色散的问题,故单模光纤具有极宽的带宽,特别适用于大容量的光纤通信。

三、使用光纤有哪些优点?1) 光纤的通频带很宽,理论可达30T。

2) 无中继支持长度可达几十到上百公里,铜线只有几百米。

3) 不受电磁场和电磁辐射的影响。

4) 重量轻,体积小。

5) 光纤通讯不带电,使用安全可用于易燃,易暴等场所。

6) 使用环境温度范围宽。

7) 使用寿命长。

四、如何选择光缆?光缆的选择除了根据光纤芯数和光纤种类以外,还要根据光缆的使用环境来选择光缆的结构和外护套。

1、户外用光缆直埋时,宜选用松套铠装光缆。

架空时,可选用带两根或多根加强筋的黑色PE外护套的松套光缆。

2、建筑物内用的光缆在选用时应选用紧套光缆并注意其阻燃、毒和烟的特性。

一般在管道中或强制通风处可选用阻燃但有烟的类型(Plenum)或可燃无毒的类型(LSZH),暴露的环境中应选用阻燃、无毒和无烟的类型(Riser)。

3、楼内垂直或水平布缆时,可选用与建筑物内通用的紧套光缆、配线光缆或分支光缆时。

4、根据网络应用和光缆应用参数选择单模和多模光缆,通常室内和短距离应用以多模光缆为主,室外和长距离应用以单模光缆为主。

五、光纤越来越接近用户终端,“光纤到桌面”的意义和系统设计时需要注意哪些因素?“光纤到桌面”在水平子系统的应用中,和铜缆的关系是相辅相成不可或缺的。

光纤有其特有的长处,比如传输距离远、传输稳定、不受电磁干扰的影响、支持带宽高、不会产生电磁泄露。

如何分辨光纤是单模还是双模

如何分辨光纤是单模还是双模

有好多朋友不知道如何分辨光纤是单模还是双模,今天告诉大家一些常识:是多模与单模的区分1、跳线颜色多模(MM)是橘红色或绿色的,单模(SM)是黄色的;2、你能看见A4b,A8b...表示多模4芯,多模8芯,而B4b,B8b,B48B...表示单模4,8,48芯SO:A表示多模,B表示单模另外单模上还有个标计9/125多模为62.5/125或50/125单模光缆表面一般印有G652B或者G652D,或者有芯数+B1.x,如24B1.1 表示含有24芯B1.1光纤即G.652B光纤,如48B1.3 表示含有48芯B1.3光纤即G.652D光纤多模光缆一般芯数都比较小,一般印有芯数+ A1b或A1a(注意大小写,A1a代表50/125多模光纤,A1b代表62.5/125多模光纤),或者直接印有50/125或者62.5/125 以及其它类似MM、OM1、Om2、OM3之类的标识等等,而且裸纤放在熔接机中能自动识别型式由5个部分构成,各部分均用代号表示S是指光纤松套被覆结构;GYSTA有松套结构,而GYTA没有这种结构;光缆型号组成代号含义一分类GY 通信用室外(野外)光缆GM 通信用移动光缆GJ 通信用室(局)内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件三S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管(被覆)结构T 填充式结构B 扁平结构Z 阻燃C 自承式四护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带--聚乙烯粘结护层S 钢带--聚乙烯粘结护层W 夹带钢丝的钢带--聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别A 多模光纤B 单模光纤如:GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆,后面12表示12芯,B表示单模,B1代表G.652类是常规单模光纤。

单模光纤和多模光纤的标识

单模光纤和多模光纤的标识

单模光纤和多模光纤的标识光纤是一种高速数据传输的重要工具,它能够达到高速、高带宽、低损耗的传输效果。

在使用光纤传输数据时,单模光纤和多模光纤是两个重要的概念。

本文将从单模光纤和多模光纤的定义、特点、应用以及标识等方面进行讨论。

一、单模光纤和多模光纤的定义单模光纤和多模光纤是两种不同的光纤类型,它们的定义如下:单模光纤:指光的传输只在一条轴线上进行,光纤的直径非常细,一般只有9um左右。

单模光纤的传输距离较长,光纤的传输带宽也较高,但是成本较高,适用于长距离传输和高速数据传输。

多模光纤:指光的传输在多条轴线上进行,光纤的直径较粗,一般为50um或62.5um。

多模光纤的传输距离较短,光纤的传输带宽也较低,但是成本较低,适用于短距离传输和低速数据传输。

二、单模光纤和多模光纤的特点单模光纤和多模光纤的特点有如下几点:1. 传输距离不同单模光纤的传输距离较长,可以传输数十公里甚至上百公里的数据;而多模光纤的传输距离较短,一般只能传输几百米到一公里的数据。

2. 传输带宽不同单模光纤的传输带宽较高,可以达到10Gbps以上的传输速度;而多模光纤的传输带宽较低,一般只能达到1Gbps以下的传输速度。

3. 成本不同单模光纤的成本较高,因为其制作工艺更为复杂,需要更高的技术要求;而多模光纤的成本较低,因为其制作工艺相对简单。

4. 适用范围不同单模光纤适用于长距离传输和高速数据传输,如光纤通信、数据中心等领域;而多模光纤适用于短距离传输和低速数据传输,如局域网、电视信号传输等领域。

三、单模光纤和多模光纤的应用单模光纤和多模光纤在不同的领域有不同的应用:1. 单模光纤的应用单模光纤主要应用于长距离的数据传输和高速数据传输,如光纤通信、数据中心、广播电视、医疗等领域。

单模光纤具有传输带宽高、传输距离远、信号传输稳定等优点,可以满足高速、高带宽、大容量的数据传输需求。

2. 多模光纤的应用多模光纤主要应用于短距离的数据传输和低速数据传输,如局域网、电视信号传输、音频传输等领域。

单模光纤和多模光纤的区别

单模光纤和多模光纤的区别

单模光纤和多模光纤的区别根据传输点模数的不同,光纤可分为单模光纤和多模光纤。

所谓"模"是指以一定角速度进入光纤的一束光。

单模光纤采用固体激光器做光源,多模光纤则采用发光二极管做光源。

多模光纤允许多束光在光纤中同时传播,从而形成模分散(因为每一个“模”光进入光纤的角度不同它们到达另一端点的时间也不同,这种特征称为模分散。

),模分散技术限制了多模光纤的带宽和距离,因此,多模光纤的芯线粗,传输速度低、距离短,整体的传输性能差,但其成本比较低,一般用于建筑物内或地理位置相邻的环境下。

单模光纤只能允许一束光传播,所以单模光纤没有模分散特性,因而,单模光纤的纤芯相应较细,传输频带宽、容量大,传输距离长,但因其需要激光源,成本较高多模光纤多模光纤中光信号通过多个通路传播;通常建议在距离不到英里时应用。

多模光纤从发射机到接收机的有效距离大约是5英里。

可用跟离还受发射/接收装置的类型和质量影响; 光源越强、接收机越灵敏,距离越远。

研究表明,多模光纤的带宽大约为4000Mb/s。

制造的单模光纤是为了消除脉冲展宽。

由于纤芯尺寸很小(7-9微米),因此消除了光线的跳跃。

在1310和1550nm波长使用聚焦激光源。

这些激光直接照射进微小的纤芯、并传播到接收机,没有明显的跳跃。

如果可以把多模比作猎怆,能够同时把许多弹丸装人枪筒,那么单模就是步枪,单一光线就像一颗子弹。

单模光纤单模光纤的纤芯较细,使光线能够直接发射到中心。

建议距离较长时采用。

另外,单模信号的距离损失比多模的小。

在头3000英尺的距离下,多模光纤可能损失其LED光信号强度的50%,而单模在同样距离下只损失其激光信号的6.25%。

单模的带宽潜力使其成为高速和长距离数据传输的唯一选择。

最近的测试表明,在一根单模光缆上可将40G以太网的64信道传输长达2,840英里的距离。

在安全应用中,选择多模还是单模的最常见决定因素是距离。

如果只有儿英里,首选多模,因为LED发射/接收机比单模需要的激光便宜得多。

单模光纤多模光纤的区别

单模光纤多模光纤的区别

单模光纤(SingIeMOdeFiber):中心玻璃芯很细(芯径一般为9或IOUnι),只能传一种模式的光。

因此,其模间色散很小,适用于远程通讯,但还存在着材料色散和波导色散,这样单模光纤对光源的谱宽和稳定性有较高的要求,即谱宽要窄,稳定性要好。

后来又发觉在L31 Um波特长,单模光纤的材料色散和波导色散一为正、一为负,大小也正好相等。

这样,1.31 Um波长区就成了光纤通信的一个很抱负的工作窗口,也是现在有用光纤通信系统的主要工作波段。

1. 31 UnI常规单模光纤的主要参数是由国际电信联盟ITU-T在G652建议中确定的,因此这种光纤又称G652光纤。

多模光纤是指可以传输多个光传导模的光纤。

局域网(LA)O多选用多模光纤,其理由一为多模光纤收发机廉价(比同档次相应单模光纤收发器的价格低一半);二为多模光纤接续简洁便利和费用低。

常用的多模光纤主要有IEC—60793—2光纤产品法律规范中的Ala 类(50∕125μm)和AIb类(62. 5 / 125 μm)两种。

这两种多模光纤的包层直径和机械性能相同,都能供应如以太网、令牌环和FDDl合同在标准规定的距离内所需的带宽,而且二者都能升级到Gbit / s的速率。

多模光纤单模光纤单模光纤和多模光纤可以从纤芯的尺寸大小来简洁地判别。

单模光纤的纤芯很小,约4〜IOUnI,只传输主模态。

这样可完全避开了模态色散,使得传输频带很宽,传输容量很大。

这种光纤适用于大容量、长距离的光纤通信。

它是将来光纤通信与光波技术进展的必定趋势。

多模光纤又分为多模突变型光纤和多模渐变型光纤。

前者纤芯直径较大,传输模态较多,因而带宽较窄,传输容量较小;后者纤芯中折射率随着半径的增加而削减,可获得比较小的模态色散,因而频带较宽,传输容量较大,目前一般都应用后者。

由于多模光纤中不同模式光的传波速度不同,因此多模光纤的传输距离很短。

而单模光纤就能用在无中继的光通讯上。

在光纤通信理论中,光纤有单模、多模之分,区分在于:1.单模光纤芯径小(IOnlm左右),仅允许一个模式传输,色散小,工作在长波长(131Onrn 和155Onn1),与光器件的耦合相对困难2.多模光纤芯径大(62. 5m In或50m m),允许上百个模式传输,色散大,工作在85Onln或1310nm°与光器件的耦合相对简洁。

单模光纤与多模光纤的区别(记忆版)

单模光纤与多模光纤的区别(记忆版)

单模光纤与多模光纤的区别(记忆版)
根据光纤传输模式的不同,分为单模光纤和多模光纤。

单模光纤只允许一个模式传输;多模光纤允许上百个模式同时传输。

(所谓"模"是指以一定角速度进入光纤的一束光)
从传输来看:
多模光纤传输速度低、传输距离短,整体的传输性能比较差,但它成本低。

如果传输距离或传送数据的速率要求不高,那么,多模光纤就可以了。

一般用在建筑物内或地理位置相邻的环境下。

单模光纤只能允许一个模式传输,也就不存在模式分散,传输容量大,传输距离长,一般应用在电信领域,成本比较高。

从外观来看:
单模光纤(Single-mode Fiber)接头和保护套是蓝色,光纤跳线为黄色;适合波长较长的光使用,以保证数据传输的准确性,比如1310nm,1550nm的光波使用的就是单模光纤。

多模光纤(Multi-mode Fiber)接头和保护套是米色或者黑色,光纤跳线为橙色;适合波长较短的光使用,比如850nm的光波使用多模光纤。

另外,多模光纤的纤芯直径为50~62.5μm,包层外径125μm;单模光纤的纤芯直径只有7~9μm,包层外径125μm。

从光纤熔接机上看:中间是空的是单模光纤,看上去一个整体的是多模光纤。

光模块的单模和多模的六大区别及区分方法

光模块的单模和多模的六大区别及区分方法

光模块的单模和多模的六大区别及区分方法单模和多模光模块在光传输中所使用的光纤类型和传输方式有所不同,具体的区别和区分方法如下:1. 光纤类型:单模光模块使用的是单模光纤,而多模光模块使用的是多模光纤。

单模光纤只允许单一光模式通过,而多模光纤允许多种光模式同时传输。

2. 光纤芯径:单模光模块使用的光纤芯径较小,通常为9/125μm,而多模光模块使用的光纤芯径较大,通常为50/125μm或62.5/125μm。

3. 传输带宽:单模光模块具有较高的传输带宽,能够传输高达10 Gbps以上的数据,而多模光模块的传输带宽较低,一般在1 Gbps以下。

4. 传输距离:由于单模光纤的较小芯径和较低的传输损耗,使得单模光模块的传输距离较长,达到数十千米甚至上百千米。

而多模光模块的传输距离较短,一般在几百米到几千米之间。

5. 使用波长:单模光模块使用的光波长通常在1310nm或1550nm范围内,而多模光模块使用的光波长通常在850nm或1300nm范围内。

6. 价格和功耗:由于单模光模块的制造工艺和材料成本较高,使得单模光模块的价格较多模光模块要高。

同时,由于多模光模块传输距离较短,所以功耗也较低。

区分方法:1. 通过查看光模块的标识牌或型号,单模光模块通常以SM (Single Mode)为标志,多模光模块通常以MM(Multi Mode)为标志。

2. 观察光模块的光纤接口,单模光模块的接口通常为绿色,多模光模块的接口通常为蓝色或黑色。

3. 查看光模块的规格参数,如芯径、传输带宽和传输距离等。

单模光模块的芯径较小、传输带宽较高、传输距离较长,而多模光模块则相反。

4. 可以通过测量光纤的衰减或传输距离来判断使用的光纤类型。

单模光纤的衰减较小、传输距离较长,而多模光纤则相反。

5. 可以通过检测光模块的光波长来判断其使用的光纤类型。

单模光模块通常使用的光波长在1310nm或1550nm范围内,而多模光模块通常使用的光波长在850nm或1300nm范围内。

单模光纤和多模光纤的区别

单模光纤和多模光纤的区别

光纤的简称,光纤是一种光传输工具,其原理是在玻璃或塑料制成的光纤中对光进行全反射。

透射原理是“光的全反射”。

细光纤封装在塑料护套中,因此可以弯曲而不会断裂。

由于光纤中的光的传输损耗比电线中的电的传输损耗低得多,因此将光纤用于长距离信息传输。

多模光纤(MMF)主要用于短距离光纤通信。

纤芯直径为50μm〜100μm,可以在给定的工作波长下传输多种模式。

典型的传输速度为100M / s,传输距离可达2km(100BASE-FX),1G / s可达1000m,10 G / s可达550m。

多模光纤中传输的模式有数百种,每种模式的传播常数和组速率不同,这使得光纤带宽窄,色散大,损耗大,仅适用于中短距离小。

容量的光纤通信系统。

单模光纤(SMF)是一种以横向模式直接传输光信号的光纤。

其核心直径为8μm〜10μm,并且以100M / s或1G / s的数据速率运行,并且只有一种传输模式。

由于纤芯直径相对较窄,因此单模光纤只能传输波长为1310nm或1550nm的光信号。

单模光纤的带宽高于多模光纤的带宽,但对光源的光谱宽度和稳定性有更高的要求,即光谱宽度窄,稳定性好,传输距离长。

单模光纤和多模光纤的区别单模光纤:纤芯直径为8-10μm,包层外径为125μm;多模光纤:纤芯直径为50μm或62.5μm,包层的外径为125μm。

大多数光纤的标准包层直径为125μm,标准外保护层直径为245μm。

纤芯直径的差异是区分单模和多模光纤的最重要方法。

阶梯型:阶梯型是指光纤折射率的分布方式。

芯和包层的折射率均匀分布,并且两者之间存在折射率差。

纤芯的折射率大于包层的折射率,并且纤芯和包层之间的边界处存在台阶,因此称为阶梯型光纤。

在多模阶跃折射率光纤中,可以满足全反射,并且入射角不同的光的传输路径也不同。

结果,由不同光携带的能量到达终端的时间不同,从而导致脉冲展宽,这限制了光纤的传输能力。

这种多模光纤适用于短距离传输应用。

渐变光纤:渐变光纤纤芯的折射率不均匀,并且会根据特定规则连续变化。

单模光纤与多模光纤的区别

单模光纤与多模光纤的区别

单模光纤与多模光纤的区别在多模光纤中,光线在光纤中沿折线传播,折射较多,在折射过程中能量损失较大,传输距离也相对较短。

在单模光纤中,光线在光纤中沿直线传播,能量损失很小,传输距离也相对较长。

在多模光纤中,采用的是波长较短的光线SWL(Short Wave Length),光源可以是发光二极管LED。

在单模光纤中,采用的是波长固定的长波光线LWL (Long Wage Length),光源是激光器,采用频率单一的激光传输信号。

人能看到的可见光范围大约从710nm到1000nm间,所以多模光纤中的SWL 是能够被肉眼直接识看到,一般是颜色为红色的光线。

而单模光纤的LWL不能被肉眼看到,也一定不要直接观看,LWL能量较高,有可能对肉眼造成损伤。

单模光纤的光纤跳线颜色多为黄色。

根据传输点模数的不同,光纤可分为单模光纤和多模光纤。

所谓"模"是指以一定角速度进入光纤的一束光。

单模光纤采用固体激光器做光源,多模光纤则采用发光二极管做光源。

多模光纤允许多束光在光纤中同时传播,从而形成模分散(因为每一个“模”光进入光纤的角度不同它们到达另一端点的时间也不同,这种特征称为模分散。

),模分散技术限制了多模光纤的带宽和距离,因此,多模光纤的芯线粗,传输速度低、距离短,整体的传输性能差,但其成本比较低,一般用于建筑物内或地理位置相邻的环境下。

单模光纤只能允许一束光传播,所以单模光纤没有模分散特性,因而,单模光纤的纤芯相应较细,传输频带宽、容量大,传输距离长,但因其需要激光源,成本较高,通常在建筑物之间或地域分散时使用。

同时,单模光纤是当前计算机网络中研究和应用的重点,也是光纤通信与光波技术发展的必然趋势。

多模光纤又根据其包层的折射率进一步分为突变型折射率和渐变型折射率。

以突变型折射率光纤作为传输媒介时,发光管以小于临界角发射的所有光都在光缆包层接口进行反射,并通过多次内部反射沿纤心传播。

这种类型的光缆主要适用于适度比特率的场合,多模突变型折射率光纤的散射通过使用具有可变折射率的纤心材料来减小,折射率随离开纤心的距离增加导致光沿纤心的传播好象是正弦波。

单模光纤和多模光纤的区别

单模光纤和多模光纤的区别

单模光纤和多模光纤的区别
区别:
1、不同的光源
单模光纤使用固态激光器作为光源。

以发光二zhi极管为光源的多模光纤。

2、不同的成本
单模光纤具有较宽的传输频率带宽和较长的传输距离,但由于需要激光源,因此成本较高。

多模光纤传输速度低,距离短,但成本相对较低。

3、传输方式的数量不同
单模光纤的纤芯直径和色散很小,并且仅允许一种模式传输。

多模光纤芯径和色散大,允许上百种模式传输。

4、单模光缆的表面通常印有G652B或G652D或芯号+ B1.x,例如24B1.1,表示有24芯B1.1光纤,即G.652B。

例如48B1.3,表示存在48芯B1.3光纤,即G.2D光纤。

多模光缆通常具有相对较少的芯数。

通常,它们印有芯号+ A1b或A1a(注意,A1a代表50/125多模光纤,A1b代表62.5 / 125多模光纤),或直接印有50/125或62.5 / 125和其他标识,例如MM,OM1,Om2,OM3等。

单模与多模光纤的区别

单模与多模光纤的区别

单模与多模光纤的区别1、光纤分类光纤按光在其中的传输模式可分为单模和多模。

多模光纤的纤芯直径为50或62。

5μm,包层外径125μm,表示为50/125μm或62.5/125μm。

单模光纤的纤芯直径为8.3μm,包层外径125μm,表示为8.3/125μm。

故有62。

5/125μm、50/125μm、9/125μm等不同种类。

光纤的工作波长有短波850nm、长波1310nm和1550nm。

光纤损耗一般是随波长增加而减小,850nm的损耗一般为2.5dB/km,1.31μm的损耗一般为0.35dB/km,1。

55μm的损耗一般为0。

20dB/km,这是光纤的最低损耗,波长1。

65μm以上的损耗趋向加大。

由于OHˉ(水峰)的吸收作用,900~1300nm和1340nm~1520nm范围内都有损耗高峰,这两个范围未能充分利用。

2、单模光纤单模光纤(SingleModeFiber):单模光纤只有单一的传播路径,一般用于长距离传输,中心纤芯很细(芯径一般为9或10μm),只能传一种模式的光.因此,其模间色散很小,适用于远程通讯,但还存在着材料色散和波导色散,这样单模光纤对光源的谱宽和稳定性有较高的要求,即谱宽要窄,稳定性要好。

后来发现在1310nm波长处,单模光纤的总色散为零。

从光纤的损耗特性来看,1310nm正好是光纤的一个低损耗窗口。

这样,1310nm波长区就成了光纤通信的一个很理想的工作窗口,也是现在实用光纤通信系统的主要工作波段。

1310nm常规单模光纤的主要参数是由国际电信联盟ITU-T在G652建议中确定的,因此这种光纤又称G652光纤. 900~1300nm和1340nm~1520nm范围内都有损耗高峰,该现象称为水峰。

目前美国康普公司提供的TeraSPEEDTM零水峰单模光缆,正解决了此问题,TeraSPEED系统通过消除了1400nm水峰的影响因素,从而为用户提供了更广泛的传输带宽,用户可以自由使用从1260nm到1620nm的所有波段,因此传输通道从以前的240增加到400,性能比传统单模光纤多50%的可用带宽,为将来升级为100G带宽的CWDM粗波分复用技术打下了坚实的基础,TeraSPEED解决方案为园区/城市级理想的主干光纤系统。

单模光纤与多模光纤的区别

单模光纤与多模光纤的区别

1、型号区分, GYFTY、 GYFIZY般为多模: GYXTW、GYTS般为单模
2、颜色区分,室内多模光缆为橙色.室内单模光缆为黄色
3、标识区分,MM为多模,SM为单模
4、按光在光纤中的传输模式区分。

多模光纤:在给定的工作波长上传输多种模式的光纤。

按其折射率的分布分为突变型和新变型。

由于多模光纤中传输的模式多达数百个,各个模式的传播常数和速率不同,使光纤的帯宽窄,色散大,损耗也大,只适于中短距离和小容量的光纤通信系统。

单模光纤(Singlemodefibe):中心玻璃芯很细(芯径一般为9或10um),只能传一种模式的光纤。

因此,其模间色散很小、适用于远程通讯,但还存在着材料色散和波导色散,这样单模光纤对光源的谱和稳定性有较高的要求,即谱宽要窄,稳定性要好。

小知识:单模光纤和多模光纤的区别

小知识:单模光纤和多模光纤的区别

小知识:单模光纤和多模光纤的区别单模光纤单模光纤是只有一股(大多数应用中为两股)玻璃光纤的光纤,纤芯直径为8.3μm~10μm,只有一种传输模式。

由于芯径相对较窄,单模光纤只能传输波长为1310nm或1550nm的光信号。

单模光纤的带宽比多模光纤高,但是对光源的谱宽和稳定性有较高的要求,即谱宽要窄,稳定性要好。

单模光纤主要用在多频数据传输应用中,例如,波分多路复用(WDM,Wave-Division-Multiplexing)系统中经过复用的光信号只需要用一根单模光纤就能实现数据传输。

单模光纤的传输速率比多模光纤要高,而且传输距离也比多模光纤要高出50倍不止,因此,其价格也高于多模光纤。

与多模光纤相比,单模光纤的芯径要小得多,小芯径和单模传输的特点使得在单模光纤中传输的光信号不会因为光脉冲重叠而失真。

在所有光纤种类中,单模光纤的信号衰减率最低,传输速度最大。

多模光纤多模光纤是另一种常见的光纤类型,纤芯直径为50μm~100μm,它可以在给定的工作波长上传输多种模式。

相对于双绞线,多模光纤能够支持较长的传输距离,在10mbps及100mbps的以太网中,多模光纤最长可支持2000米的传输距离。

常见多模光纤的芯径为50μm、62.5μm和100μm。

由于多模光纤中传输的模式多达数百个,各个模式的传播常数和群速率不同,使光纤的带宽窄,色散大,损耗也大,只适于中短距离和小容量的光纤通信系统。

光纤的种类阶跃型:阶跃型光纤是一种多模光纤,其芯径达到了100μm。

阶跃型是指光纤的折射率的分布方式,纤芯和包层的折射率都是均匀分布,而它们之间有一个折射率差,纤芯折射率大于包层折射率,在纤芯和包层边界有一个台阶,所以称之为阶跃型光纤。

在多模阶跃折射率光纤中,满足全反射,单入射角不同的光线的传输路径是不同的,结果使不同的光线所携带的能量到达终端的时间不同,从而产生了脉冲展宽,这就限制了光纤的传输容量。

这种光纤比较适合短距离传输应用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

单模光纤和多模光纤的判断方法
单模光纤和多模光纤的判断方法:
1 通过颜色判断:一般的单模光纤都是黄色的,多模一般都是橙色的
2 通过粗细判断:一般粗的为多模光纤,细的为单模光纤
3 通过标识精确判断:MM(Multi Mode)多模;SM(single MOde)单模
单模光纤个多模光纤的区别
1 产生光信号的发射装置是不一样的
单模光纤是使用激光做为信号的发射源
多模光纤使用的是发光二极管产生LED那种光的信号
2纤芯的直径和材质是不一样的
单模光纤直径比较细多模光纤的直径比较粗
单模光纤需要传输更远的距离,所材质做的比较精细,指标要求要高。
