八木天线的原理和製作Post By：2008-12-11 22:00:11八木天线（YaGi Antenna）也叫引向天线或波导天线，因为八木秀次（YaGi）教授首先用详细的理论去解释了这种天线的工作原理，所以叫做八木天线，它是由HF，到VHF，UHF波段中最常用的方向性天线。

八木天线是由一个有源激励振子（Driver Element）和若干无源振子组成，所有振子都平行装製在同一平面上，其中心通常用一铅通（也可用非金属──木方）固定。

有源振子就是一个基本半波偶极天线（Dipole），商品八木天线──尤其是用在电视接收时，则多用折合式半段偶极天线做有源振子，好处是阻抗较高，匹配容易频率亦较宽阔，适合电视讯号的8MHz通频带。

但折合式振子在业餘条件下，製作较难，而宽频带亦会引入较大噪音，因此常见的八木天线多用基本半波偶极型式的有源振子。

至於无源振子根据它的功能可以分为反射器（Reflector）和导向器（Director）两种。

通常反射器的长度比有源振子长4～5%，而导向器可以有多个，第1～4个导向器的长度通常比有源振子顺序递减2～5%。

由反射器至最前的一个导向器的距离叫做这个八木天线长度。

通常收发机的天线输出端，都只是接到八木天线的有源振子。

反射器和导向器通常与收发机没有任何电气连接，但在有源振子作用下，两者都会產生感应电压表，电流，其幅度各相位则与无源振子间的距离有关，亦和无源振子的长度有关。

因为当振子间的距离不同时，电源走过的途径距离也不同，就会形成不同的相位差。

当无源振子的长度不同时，呈现的阻抗也不同。

适当地安排反射器的长度，和它与有源振子的距离，便可使反射器和有源振子產生的电磁场在反射器后方相互抵消，而在有源振子前方上相加。

同样，适当地安排导向器的长度和它到有源振子的距离，可以使导向器和有源振子在主方向上產生的电磁场相加。

这样由有源振子幅射的电波，在加入反射器和导向器后，将沿著导各器的方向形成较强的电磁场，亦即单方向的幅射了。

一种参数可调的八木天线的设计_于臻

时候，半波有源振子的输入阻抗由 73 Ω 下降到 15 ～
20 Ω 左右，很难与常用同轴线（特性阻抗为 50 或 75 Ω）直接匹配，为此须设法提高有源振子的输入阻抗； ②工作频带变窄。对称振子本身的工作频带较窄，再加上若干个无源振子的影响，使其频率特性更差。
（ 4）引向器间距。可从方向性和阻抗特性 2 方面考虑。在振子数一定的情况下，间距增加，可在一定程度上提高增益，但当 d ＞ 0． 4λ 后，增益开始下降，但第一引向器和主振子的间距应略小于其它间距，增益将会有所提高；若要降低天线旁瓣电平，振子距离可取得小一些，但间距过小，有源振子的输入阻抗会变得很小且随频率变化剧烈，不便于和馈线匹配，从而减小工作带宽，一般间距不要小于 0． 1λ。综上所述，各引向器之间的距离 d = （ 0． 1 ～ 0． 4） λ。
由于八木天线涉及较多的参数，为了使天线几何尺寸的确定更加快捷，方便，根据天线的工作频率与天线振子长度和间距的关系，利用 Visual Basic 软件编写设计了 1 个八木天线交互计算软件［12 ～ 13］。当输入天线的中心工作频率后，该软件可以立刻计算出各个振子的长度和振子的间距范围等几何参数，为后面的仿真优化及参数的确定提供参考。这里选择 2． 4 GHz 为天线的中心工作频率，得到的天线参数范围见图 2 所示。按清零按钮后可以清除当前的数据，重新输入天线的中心工作频率进行设计。
Langfang 065201； 2． School of Electronic Engineering，Beijing University of Posts and Telecommunications，Beijing 100876，China）
Abstract： To increase the flexibility and the bandwidth，this paper presents a parameter tunable 18 unit Yagi-Uda antenna that operate at the center frequency of 2． 4 GHz based on the theoretical analysis of traditional Yagi-Uda antennas． First，an antenna calculator was designed with Visual Basic to calculate and adjust the parameters． The antenna model for a kind of scenario was constructed，simulated and optimized as well using the HFSS． The antenna was tested by PNA3621 vector network analyzer． Measured results show that the antenna has a good characteristic with a symmetrical beam width，a broad impedance bandwidth，little side lobes and voltage standing wave ratio． The echo loss is relatively ideal in 2． 3 GHz ～ 2． 5 GHz frequency range，which agrees well with simulated results． Key words： Yagi-Uda antenna； antenna calculator； HFSS simulation； performance testing

八木天线工作原理

八木天线工作原理
八木天线是一种常见的定向天线，它由日本电气工程师八木秀次于1928年发明。

八木天线的工作原理是基于共振原理和相位相控原理，通过合理的设计和布局，可以实现较大的增益和较窄的波束宽度，适用于许多无线通信系统中。

首先，八木天线的基本结构是由一个驱动器和若干个反射器和直接器组成的。

驱动器是天线中的主要辐射元件，它产生电磁波并将其辐射出去；反射器和直接器则起到了聚焦和增强电磁波的作用。

整个结构的设计是为了让电磁波在特定的方向上得到增强，从而实现定向辐射和接收。

其次，八木天线的工作原理是基于共振原理的。

当天线的长度和宽度符合一定
的条件时，就会产生共振现象，使得天线在特定频率下的辐射效果最佳。

这就要求设计师在设计八木天线时，需要精确计算和调整天线的尺寸和形状，以使其在工作频率下达到共振状态，从而获得最佳的辐射效果。

另外，八木天线的工作原理还涉及到相位相控原理。

通过合理的布局和调整反
射器和直接器的位置和相位，可以实现对电磁波的相位进行调控，从而实现波束的定向和聚焦。

这种相位相控技术可以使得八木天线在特定方向上的辐射增强，而在其他方向上的辐射减弱，从而实现了定向辐射和接收。

总的来说，八木天线的工作原理是基于共振原理和相位相控原理的，通过合理
的结构设计和相位调控，实现了对电磁波的定向辐射和接收。

在无线通信系统中，八木天线因其较大的增益和较窄的波束宽度而得到广泛应用，是一种非常重要的定向天线类型。

八木天线的原理和制作tm

八木天线的原理和制作t m公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]八木天线的原理和制作八木天线（YaGi Antenna）也叫引向天线或波导天线，因为八木秀次（YaGi）教授首先用详细的理论去解释了这种天线的工作原理，所以叫做八木天线，它是由HF，到VHF，UHF波段中最常用的方向性天线。

八木天线是由一个有源激励振子（Driver Element）和若干无源振子组成，所有振子都平行装制在同一平面上，其中心通常用一铅通（也可用非金属──木方）固定。

有源振子就是一个基本半波偶极天线（Dipole），商品八木天线──尤其是用在电视接收时，则多用折合式半段偶极天线做有源振子，好处是阻抗较高，匹配容易频率亦较宽阔，适合电视讯号的8MHz通频带。

但折合式振子在业余条件下，制作较难，而宽带带亦会引入较大噪音，因此常见的八木天线多用基本半波偶极型式的有源振子。

至于无源振子根据它的功能可以分为反射器（Reflecto r）和导向器（Director）两种。

通常反射器的长度比有源振子长4～5%，而导向器可以有多个，第1～4个导向器的长度通常比有源振子顺序递减2～5%。

由反射器至最前的一个导向器的距离叫做这个八木天线长度。

通常收发机的天线输出端，都只是接到八木天线的有源振子。

反射器和导向器通常与收发机没有任何电气连接，但在有源振子作用下，两者都会产生感应电压表，电流，其幅度各相位则与无源振子间的距离有关，亦和无源振子的长度有关。

因为当振子间的距离不同时，电源走过的途径距离也不同，就会形成不同的相位差。

当无源振子的长度不同时，呈现的阻抗也不同。

适当地安排反射器的长度，和它与有源振子的距离，便可使反射器和有源振子产生的电磁场在反射器后方相互抵消，而在有源振子前方上相加。

同样，适当地安排导向器的长度和它到有源振子的距离，可以使导向器和有源振子在主方向上产生的电磁场相加。

这样由有源振子幅射的电波，在加入反射器和导向器后，将沿着导各器的方向形成较强的电磁场，亦即单方向的幅射了。

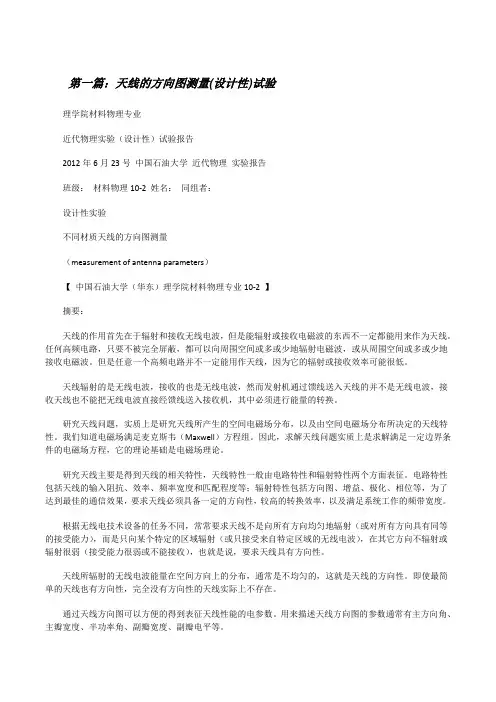

天线的方向图测量(设计性)试验[修改版]
