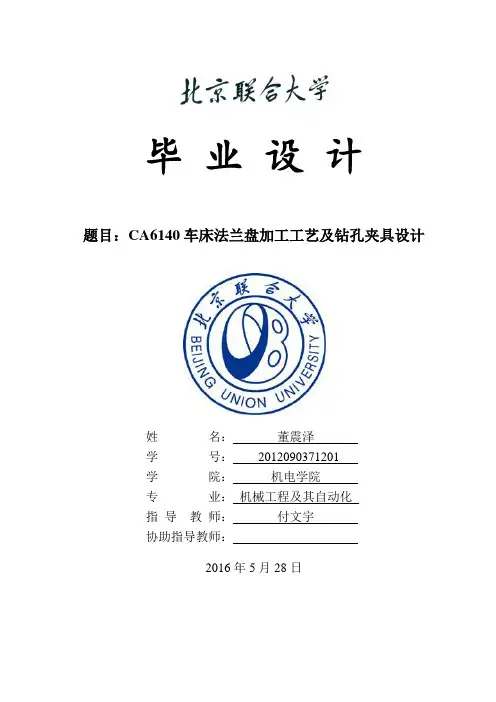

毕业设计题目:CA6140车床法兰盘加工工艺及钻孔夹具设计姓名:董震泽学号:2012090371201学院:机电学院专业:机械工程及其自动化指导教师:付文宇协助指导教师:2016年5月28日北京联合大学本科毕业设计(论文)诚信承诺书本人慎重承诺和声明,在毕业设计(论文)活动中遵守学校有关规定,恪守学术规范,在本人的毕业设计(论文)内容除特别注明和引用外,均为本人观点,不存在剽窃、抄袭他人的学术观点、思想和成果,不存在伪造、篡改实验数据。

如有违规行为发生我愿承担一切责任,接受学校的处理,并承担相应的法律责任。

学生(签名):年月日摘要法兰盘只是一个统称,通常是指在一个类似盘状的金属体的周边开上几个固定用的孔用于连接其它东西。

法兰联接在机械上应用很广泛,所以样子也千奇百怪的。

本文主要是针对CA6140车床法兰盘的加工工艺以及主要孔的工艺装备设计进行论述。

通过本文可以了解该法兰盘的构造和它的整个加工过程以及各注意事项。

初步具备了设计一个中等复杂程度零件的工艺规程的能力和运用夹具设计的基本原理和方法,拟订夹具设计方案,完成夹具结构设计的能力,也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。

通过对零件及其夹具的三维构图,熟悉了现代常用的工业设计软件SolidWorks的具体使用方法,其次从侧面了解到夹具设计的主要程序,为今后从事机械方向的工作积累了不少的实战经验。

关键词:车床法兰盘加工过程加工工艺夹具AbstractFlange is a general designation, usually refers to, in a sort of disk around the metal body on several fixed with hole used to connect to other things. Flange connection is widely used in machinery, so the appearance also very strange.This article is mainly aimed at flange CA6140 lathe processing technology and the main hole process equipment design is discussed. In this article can understand the construction of the flange and its whole process and the matters needing attention. Preliminary have to design a moderately complex parts of the process planning ability and by using the basic principle and method of fixture design, and prepare fixture design, and complete the fixture structure design ability, is familiar with and use the relevant manuals, charts, and other technical data and writing technical documents such as a chance to practice basic skills. Through three-dimensional composition of parts and fixtures, familiar with the modern methods of the specific use of industrial design software SolidWorks, secondly to understand from the side to the fixture design of the main program, for the future work in the direction of mechanical accumulated a lot of actual combat experience.key words:Lathe flange The machining process Processing Technologyfixture目录摘要 (III)ABSTRACT (IV)目录 (V)引言 (7)1课题背景和意义 (8)1.1CA6140车床法兰盘课题简介 (8)1.1.1毕设设计题目:制定CA6140车床法兰盘的加工工艺。

法兰盘(CA6140车床)零件的机械加工工艺规程及夹具设计说明书

法兰盘(CA6140车床)零件的机械加工工艺规程及夹具设计说明书

目录序言 ........................................................................................................................... - 1 -零件的分析 ............................................................................................................... - 2 -(一)零件的作用.............................................................................................. - 2 -(二)零件的工艺分析...................................................................................... - 2 -工艺规程设计 ........................................................................................................... - 4 -(一)确定毛坯的制造形式 ................................................................................. - 4 -(二)基面的选择 ................................................................................................ - 5 -(三)制定工艺路线............................................................................................ - 5 -法兰盘技术要求表 ................................................................................... - 6 -(四)工艺路线.................................................................................................. - 7 -(五)机械加工余量、工序尺寸及毛皮尺寸的确定...................................... - 8 -工序1粗车Ø100mm柱体左端面、外圆,粗车B面 .......................... - 8 -工序2钻中心孔Ø18mm,扩孔Ø19.8mm,铰孔Ø20mm ...................... - 10 -工序3粗车右Ø45mm柱体右端面、外圆,Ø90mm外圆及右端面 - 12 -工序4半精车Ø100mm左端面、外圆,半精车B面并倒角C1.5,半精车Ø 90mm外圆,Ø 20mm左侧倒角C1 ............................................. - 15 -工序5 半精车右Ø45mm外圆,半精车Ø90mm右侧面,切槽3×2mm,车Ø20mm孔右端倒角C1和Ø45mm右端面倒角C7 ........................ - 19 -工序6 精车Ø100mm柱体左端面、外圆 ........................................... - 23 -工序7粗铣、精铣Ø90mm柱体的左右侧面 ...................................... - 24 -工序8 钻4XØ9mm透孔 ....................................................................... - 28 -工序9钻Ø4mm孔,扩Ø6mm孔....................................................... - 29 -工序10 磨削B面、外圆面Ø90mm .................................................... - 30 -工序11 磨削Ø90mm凸台距离轴线24mm的侧平面..................... - 32 -工序12 精车Ø45mm外圆、Ø90mm右侧面 ................................... - 33 -加工Ra0.4um平面的夹具设计 ............................................................. - 35 -设计任务 ................................................................................................. - 35 -确定夹具的结构方案 ............................................................................. - 35 -切削力及夹紧力计算 ................................................. 错误!未定义书签。

CA6140车床“法兰盘”零件的机械加工工艺及钻3-Ф20孔的夹具设计

CA6140车床“法兰盘”零件的机械加工工艺及钻3-Ф20孔的夹具设计

机械制造技术课程设计说明书设计题目:设计CA6140车床“法兰盘”零件的机械加工工艺及钻3-Ф20孔的夹具设计班级:设计者:学号:指导:机械制造技术课程设计任务书一、设计题目设计CA6140车床“法兰盘”零件的机械加工工艺及钻3-Ф20孔的夹具设计二、零件的生产纲领大批量生产三、设计的要求1.零件图1张2.毛坯图1张3.机械加工工艺规程卡片1套4.夹具总装图1张5.夹具零件图2张6.课程设计说明书1份目录1、零件的分析 (3)2、确定毛胚的制造形式……………………………………………… .43、基准的选择……………………………………………… . . . . . . 44、毛胚尺寸的确定与机械加工余量的. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45、制定工艺路线 (6)6、切削用量及基本工时 (7)8、专用夹具设计 (16)9、结束语 (17)10、参考文献 (17)附录图纸:零件CAD图1份毛坯CAD图1份夹具零件CAD图2份机械工艺过程卡片7份1.零件的分析法兰是机械连接的重要形式。

题目所给的零件是CA6140车床的法兰盘。

主要是用来安装在机床上,起到导向的作用使机床实现进给运动。

(1)要加工面:1)车上下A、B平面保证尺寸130mm,粗糙度6.3 粗车φ1842)钻、扩3—φ20孔至所要求尺寸,粗糙度6.33)钻中心孔G:3—φ12孔至所要求尺寸4)钻45度斜3—φ12孔至所要求尺寸,粗糙度255)钻3—φ17.5孔至所要求尺寸,粗糙度258)粗镗、精镗、精铰φ90H8孔至所要求尺寸,并保证位误差要求9)镗F:φ100孔(2)主要基准面:1)以D外圆、C台阶面为粗基准的加工表面(此处为不加工面)这一组加工表面包括:车上表面A镗φE184孔、φ90H8孔、Fφ100孔2)以上平面为基准的加工表面:B面3)以φ90H8孔、下平面B为基准的加工表面:3—φ20孔、中心孔G3—φ124)以φ90H8孔、上平面B为基准的加工表面:3—φ12、3—φ17.52.确定毛胚的制造形式零件材料HT200考虑零件在机床运行过程中所受冲击不大,零件结构又比较简单,故选择铸件毛坯。

CA6140车床法兰盘的机械加工工艺规程及夹具设计

CA6140车床法兰盘的机械加工工艺规程及夹具设计

优秀设计CA6140车床法兰盘的机械加工工艺规程及夹具设计设计任务书题目:CA6140车床法兰盘的机械加工工艺规程及夹具设计(年产量为4000件)内容:1.零件图1张2.毛坯图1张3.机械加工工艺过程综合卡片1张4.结构设计装配图1张5.结构设计零件图1张6.课程设计说明书1份目录序言 (4)一零件的分析 (4)(一)零件的作用 (4)(二)零件的工艺分析 (4)二工艺规程设计 (4)(一)确定毛坯的制造形式 (4)(二)基准的选择 (4)(三)制定工艺路线 (5)(四)毛坯尺寸的确定与机械加工余量 (5)(五)确定切削用量及基本工时 (6)夹具的设计 (16)(一)问题的提出 (16)(二)夹具设计 (16)参考文献 (18)序言机械制造工艺课程设计是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习,也是一次理论联系实际的训练,因此,它对我们四年的大学学习生活具有重要意义。

设计题目给定的零件是CA6140车床法兰盘(0404)零件,该零件年产量为4000件,设其备品率为4%,机械加工废品率为1%,则该零件的年生产纲领为:N=Qn(1+ + )=4000×1(1+4%+1%)=4200(件/年)法兰盘的年产量为4200件,查表可知该产品为中批生产。

一零件的分析(一)零件的作用题目给的零件是CA6140卧式车床上的法兰盘,它位于车床丝杆的末端,主要作用是标明刻度,实现纵向进给。

零件的100外圆上标有刻度线,用来对齐调节刻度盘上的刻度值,从而能够直接读出所调整的数值。

法兰盘中部的通孔则给传递力矩的标明通过,本身没有受到多少力的作用。

该零件年产量为4000件,设其备品率为4%,机械加工废品率为1%,则该零件的年生产纲领为:N=Qn(1+ + )=4000×1(1+4%+1%)=4200(件/年),法兰盘的年产量为4200件,查表可知该产品为中批生产。

(二)零件的工艺分析法兰盘共有三组加工表面,他们之间有一定的位置要求。

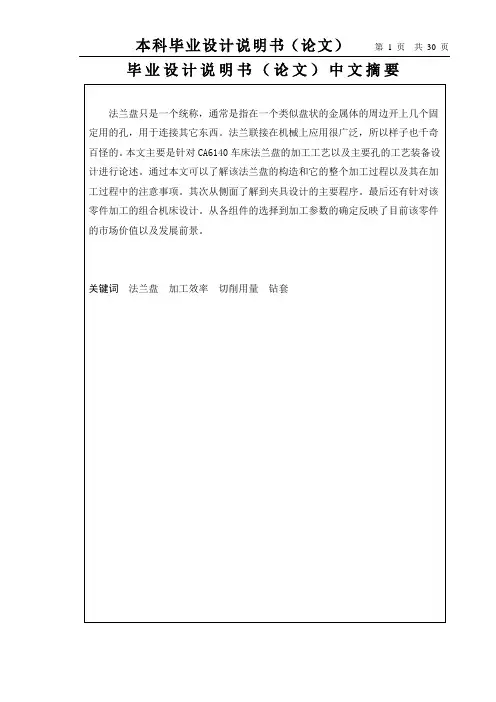

CA6140车床法兰盘的加工工艺以及加工φ12mm孔的钻床夹具设计

CA6140车床法兰盘的加工工艺以及加工φ12mm孔的钻床夹具设计

目录1 引言 (1)1.1 毕业设计的目的··························································错误!未定义书签。

1.2 法兰盘工艺设计的概况 ···············································错误!未定义书签。

2 生产纲领和生产类型 ····························································错误!未定义书签。

ca6140车床法兰盘加工工艺规程及夹具设计毕业设计

ca6140车床法兰盘加工工艺规程及夹具设计毕业设计

ca6140车床法兰盘加⼯⼯艺规程及夹具设计毕业设计毕业设计CA6140车床法兰盘加⼯⼯艺规程及夹具设计⽬录1、⼯艺设计说明书. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12、夹具设计说明书. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .203、课程设计体会. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20第⼀部分⼯艺设计说明书1. 零件图⼯艺性分析1.1零件结构功⽤分析法兰盘是可⽤于连接其他零件或可⽤于增加其他零件强度的⼀种零件。

本法兰盘是回转⾯和平⾯的结合,内部由阶梯孔和螺纹孔组成,其要求有较⾼的耐磨性,较⾼的强度和回转稳定性。

1.2零件技术条件分析 1)法兰盘本⾝精度:外圆φ8019.00-+尺⼨公差等级IT11,表⾯粗糙度Ra 为1.6µm ,φ52029.001.0--尺⼨公差等级为IT6,表⾯粗糙度Ra 为1.6µm ,φ1201±尺⼨公差等级IT14,表⾯粗糙度Ra 为3.2µm ,内孔φ62015.0±公差等级为IT7,φ3602.0-+尺⼨公差等级IT6,φ65表⾯粗糙度Ra 为1.6µm ,距离φ36002.0-+为34.580.030.0--的平⾯公差等级IT13。

2)位置精度,内孔φ62015.0±相对于基准⾯A 、B 的跳动量要求为0.04。

3)加⼯此零件时,应尽量统⼀定位基准,减少装夹次数,这样有利于保证零件的加⼯精度。

1. 3零件结构⼯艺性分析此法兰盘是由回转⾯和平⾯组成,由零件图可知,该零件结构较为简单,但零件精度要求⾼,零件选⽤材料HT150,该材料⽤于强度要求不⾼的⼀般铸件,不⽤⼈⼯实效,有良好的减振性,铸造性能好。

CA6140车床法兰盘的加工工艺及其夹具

CA6140车床法兰盘的加工工艺及其夹具

CA6140车床法兰盘的加工工艺及其夹具摘要本文介绍了CA6140车床法兰盘的加工工艺,包括所需工辟口材料、工艺步骤、加工参数等方面内容。

同时,还说明了用于夹持法兰盘的夹具的设计要求和使用方法。

通过本文的指导,读者可以了解到CA6140车床法兰盘的精确加工方法,提高工作效率和加工质量。

引言CA6140车床是一种常用的金属加工设备,用于对工件进行旋转加工。

其中,法兰盘是一种常见的工件,广泛应用于机械、航空等领域。

为了保证法兰盘的加工质量和精度,需要进行精确的加工工艺和使用合适的夹具。

工具和材料进行CA6140车床法兰盘加工的工郸口材料如下:・CA6140车床•刀具-测量工具(卡尺、千分尺等)-钢材(根据法兰盘的设计要求选择合适的材料)工艺步骤CA6140车床法兰盘的加工步骤如下:1.设计加工工艺路线:根据法兰盘的设计要求,确定加工路线和加工顺序。

2.安装工件:将法兰盘固定在车床的主轴上,确保工件的稳定性和固定度。

3.确定加工切削参数:根据法兰盘的材料和尺寸,确定切削速度、进给量和切削深度。

4.调整刀具:根据加工切削参数,选择合适的刀具,并进行刀具装配和调整。

5.进行粗加工:根据工艺路线和加工切削参数,进行法兰盘的粗加工,并及时检查加工质量。

6.进行精加工:在粗加工的基础上,根据加工要求进行法兰盘的精加工,达到设计要求的尺寸和平整度。

7.进行表面处理:根据需求,对法兰盘进行表面处理,如打磨、喷涂等。

8.进行最终检验:对加工后的法兰盘进行最终的尺寸检验和质量检查,确保加工质量符合要求。

9.修整和清洁:修整加工后的法兰盘边缘和切削表面,并进行清洁处理。

10.完成加工:将加工好的法兰盘取下,进行后续的组装和使用。

加工参数CA6140车床法兰盘加工中常用的加工参数如下:一切削速度:根据材料类型确定,一般在60-90m/min之间。

-进给量:根据加工要求和刀具的情况确定,T殳在0.1・0.2mm/r之间。

-切削深度:根据加工要求和材料的情况确定,一般在1-5mm之间。

CA6140车床法兰盘工艺及钻Ф22和Ф20孔夹具设计

CA6140车床法兰盘工艺及钻Ф22和Ф20孔夹具设计

CA6140车床法兰盘工艺及钻Ф22和Ф20孔夹具设计介绍本文档旨在提供关于CA6140车床法兰盘工艺及钻Ф22和Ф20孔夹具设计的详细信息。

我们将介绍法兰盘的工艺过程,并提供钻Ф22和Ф20孔的夹具设计方案。

车床法兰盘工艺车床法兰盘工艺是指使用CA6140车床对法兰盘进行加工的过程。

下面是该工艺的步骤:1. 准备材料和工具:选择合适的材料和切削工具,以确保加工质量和效率。

2. 固定法兰盘:将法兰盘固定在CA6140车床上,确保稳固和准确的定位。

3. 加工外圆:使用车床对法兰盘的外圆进行车削加工,以达到所需的尺寸和表面质量。

4. 加工孔:使用车床设备钻孔工具对法兰盘的孔进行加工,以满足Ф22和Ф20孔的要求。

5. 完成加工:检查加工质量,并进行必要的修整和打磨,确保法兰盘符合设计要求。

Ф22和Ф20孔夹具设计为了钻孔时能够准确定位,并确保钻孔的精度和一致性,我们建议设计Ф22和Ф20孔的夹具。

以下是夹具的设计要点:1. 具体尺寸:根据要求,夹具应具有Ф22和Ф20的孔径,以便准确固定法兰盘。

2. 夹紧力:夹具应具备足够的夹紧力,以确保法兰盘在钻孔过程中的稳定性和安全性。

3. 夹具材料:选择适当的材料制作夹具,以确保其具有足够的硬度和刚度。

4. 夹具定位:夹具应具备准确的定位功能,以确保孔的位置在钻孔过程中保持一致。

5. 操作便捷性:夹具应设计合理,方便操作人员使用,提高工作效率。

6. 安全性考虑:在设计夹具时,务必考虑操作人员的安全,避免潜在的危险和伤害。

结论通过本文档,您了解了CA6140车床法兰盘工艺及钻Ф22和Ф20孔夹具的基本信息。

这些信息将帮助您在加工法兰盘时能够选择合适的工艺过程并设计相应的夹具,以确保加工质量和效率。

希望本文档对您的工作有所帮助!。

车床法兰盘CA6140零件加工工艺规程及工装夹具设计

车床法兰盘CA6140零件加工工艺规程及工装夹具设计

目录第一章机械加工工艺规程的制定一.零件的分析 (3)1.零件的用途 (3)2.零件的结构 (3)3.确定零件的生产纲领 (3)4.零件的工艺分析 (3)4.1 CA6140车床法兰盘共有两处加工表面 (3)4.2加工表面间有一定位置要求 (4)二. 工艺规程的设计 (4)1.确定毛坯的制造形式 (4)2.定位基准的选择 (4)2.1粗基准的选择 (4)2.2精基准的选择 (5)3.表面加工方法的选择 (5)4.制定工艺路线 (6)4.1工艺路线方案 (6)4.2机械加工余量、工序尺寸及毛坯尺寸的确定 (8)4.3确定切削用量及基本用时 (12)第二章钻床夹具设计1.问题的提出 (18)2.夹具设计 (18)2.1定位基准及定位元件的选择 (18)2.2夹紧机构设计 (18)2.3对定元件的选择 (19)2.4零件加工误差的分析 (20)总结 (21)参考文献 (21)题目: CA6140法兰盘零件加工工艺规程及工装夹具设计设计内容:1.零件图1张2.毛坯图1张3.机械加工工艺规程1套(含工艺路线卡和工序卡)4.工艺装备结构设计1套(含装配图和若干零件图)5.课程设计说明书1份(不少于5000字)设计要求:1.按大批生产、通用加工装备设计。

2.同一课题组为3-4人,要求分工明确,同时也要有合作精神。

3.每人要独立完成一份课程设计说明书及至少画一张图纸。

专业:机械设计制造及其自动化指导教师:班级:姓名:同组学生名单:本人分工:产品零件图:参与√绘制 ;毛坯图:参与√绘制 ;工艺:参与 编制√;夹具装配图:参与 设计√;夹具零件图:参与 设计√;设计说明书:参与 编写√。

课题发给日期:2013.5.30 课题完成日期:2013.7.12摘要法兰盘只是一个统称,通常是指在一个类似盘状的金属体的周边开上几个固定用的孔用于连接其它东西。

法兰联接在机械上应用很广泛,所以样子也千奇百怪的。

本文主要是针对CA6140车床法兰盘的加工工艺以及主要孔的工艺装备设计进行论述。

CA6140车床法兰盘加工工艺及工装设计

CA6140车床法兰盘加工工艺及工装设计

CA6140车床法兰盘加工工艺及工装设计一、工艺路线在CA6140车床上加工法兰盘的主要工艺流程如下所示:1.选定适当的工件,将其放置于工作台上,并调整好坐标轴位置。

2.依据加工尺寸要求,使用车刀进行粗加工,以去除工件表面上的毛刺和毛刺。

3.使用内径刀具将法兰盘孔加工至所需的深度和直径。

这一步需要特别注意不要让车刀切割过深或者过浅,否则会影响法兰盘孔的精度。

4.使用钻孔刀或者铰孔刀加工法兰盘孔的螺纹,以便与法兰相对应。

5.在法兰盘表面上用车刀进行精加工,以获得所需的精度和表面光洁度。

6.最后,对加工后的法兰盘进行测量并进行质量检查,确保符合产品要求。

二、加工工装设计加工工装是保证加工精度和提高生产效率的一个重要因素。

在加工法兰盘时,适当地设计和选择工具具有十分重要的作用。

2.1 夹具设计夹具是加工过程中承载工件的重要工装之一。

因此,在制作夹具时应该保证夹紧力均匀、操作方便、能够适应不同加工要求等功能。

具体夹具设计方案如下:1.夹具的基座应该适应于机床工作台,以保证工件的垂直度和水平度,从而提高加工精度;2.夹具的夹紧口宽度需要根据工件的尺寸进行设计,可以采用卡簧或者卡块形式进行压紧,以确保夹紧力均匀。

在夹紧加工过程中需要适当调整夹具的位置和夹紧角度,以更好地保证加工质量;3.夹具的夹持力需要适应加工件的强度需求,以避免因夹具夹持力过大而导致工件破裂;4.应该考虑到夹具操作方便程度问题,并保证夹具结构的牢固性和耐用性。

2.2 加工刀具选择正确的刀具选择也是保证加工质量和提高生产效率的关键。

在加工法兰盘时,需要根据加工要求,选择合适的刀具种类和切削参数。

具体刀具选择方案如下:1.粗加工过程中应该选用快速切削速度和较大切削深度的车刀,以便快速去除杂物和表面毛刺;2.在加工法兰盘孔时,需针对所需深度和直径要求,选用内径刀具,并在孔底处使用选配扩孔钻头进行加工,以获取更好的精度;3.在加工法兰盘螺纹时,可以选择高速钻孔器进行加工,具有加工速度快、切削力小等优点;4.在精加工和光洁度要求较高的表面加工阶段,可以选择使用高硬度钢切割刀片或者高速钢车刀进行加工,以获得更好的表面质量。

CA6140车床法兰盘加工工艺及夹具毕业设计论文

CA6140车床法兰盘加工工艺及夹具毕业设计论文

目录1零件的分析 (2)1.1零件的作用 (2)1.2零件的工艺分析 (2)2工艺规程设计 (3)2.1确定毛配的制造形式 (3)2.2基面的选择 (3)2.3制定工艺路线 (4)2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (5)2.5确定切削用量及基本工时 (11)总结 (53)参考文献 (54)1零件的分析1.1零件的作用CA6140卧式车床上的法兰盘,为盘类零件,用于卧式车床上。

车床的变速箱固定在主轴箱上,靠法兰盘定心。

法兰盘内孔与主轴的中间轴承外圆相配,外圆与变速箱体孔相配,以保证主轴三个轴承孔同心,使齿轮正确啮合。

主要作用是标明刻度,实现纵向进给。

1.2零件的工艺分析法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ20045.00+mm 的孔为中心 ,包括:Φ12.034.0100--mm 的外圆柱面及左端面, 尺寸为Φ0017.045-mm的圆柱面,Φ90mm 的外圆柱面、右端面及上面的4个Φ9mm 的透孔, Φ06.045-mm 的外圆柱面及上面的Φ6mm ,Φ4mm 的孔, Φ90mm 端面上距离中心线分别为34mm 和24mm 的两个平面。

并且其余加工面都与它有位置关系,可以先加工它的一个端面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工孔到尺寸要求,再以孔定位加工各个表面。

2工艺规程设计2.1确定毛配的制造形式零件材料为HT200,由于该零件是中批生产,而且零件轮廓尺寸不大,故采用金属模铸造,法兰盘因毛坯比较简单,采用铸造毛坯时一般是成队铸造,再进行机械加工。

这从提高生产率,保证加工精度上考虑也是应该的。

2.2基面的选择基面选择是工艺规程设计中的重要工作之一。

基面选择得正确与合理,可以使加工质量得到保证,生产率得以提高。

否则,加工工艺过程中会问题百出,更有甚着,还会造成零件大批报废,使生产无法正常进行。

1)粗基准的选择选择粗基准主要是选择第一道机械加工工序的定位基准,以便为后续的工序提供精基准。

CA6140车床法兰盘加工工艺、设计钻4×φ9mm孔的钻床夹具

CA6140车床法兰盘加工工艺、设计钻4×φ9mm孔的钻床夹具

序言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。

通过本次课程设计,应该得到下述各方面的锻炼:1. 能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识,正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题,保证零件的加工质量。

2. 提高结构设计的能力。

通过设计夹具的训练,应当获得根据被加工零件的加工要求,设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。

3. 学会使用手册及图表资料。

掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。

就我个人而言,通过这次设计,基本上掌握了零件机械加工工艺规程的设计,机床专用夹具等工艺装备的设计等。

并学会了使用和查阅各种设计资料、手册、和国家标准等。

最重要的是综合运用所学理论知识,解决现代实际工艺设计问题,巩固和加深了所学到的东西。

并在设计过程中,学到了很多课堂上没有学到的东西。

在这个过程中,使我对所学的知识有了进一步的了解,也了解了一些设计工具书的用途,同时,也锻炼了相互之间的协同工作能力。

在此,十分感谢同学们的互相帮助。

在以后的学习生活中,我将继续刻苦努力,不断提高自己。

我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练,从中锻炼自己分析问题、解决问题的能力,为今后参加祖国的“四化”建设打下一个良好的基础。

在此次课程设计过程中,查阅了大量的书籍,并且得到了有关老师的指点,尤其是何亚银老师,在此表示感谢!由于能力所限,设计尚有许多不足之处,恳请各位老师给予指导。

目 录1.零件设计任务及分析 (4)1.1确定生产纲领、生产类型 (4)1.2零件的分析 (4)1.2.1零件的作用 (4)1.2.2 零件的工艺分析 (4)1.2.3确定毛坯制造方法,初步确定毛坯形状 (5)2.工艺规程设计 (6)2.1确定毛坯的制造形式 (6)2.2基准的选择 (6)2.3工件表面加工方法的选择 (6)2.4制定工艺路线 (8)2.4.1工艺路线方案一 (8)2.4.2工艺方案二 (8)2.4.3工艺方案的比较与分析 (9)2.5机械加工余量、工序尺寸及毛皮尺寸的确定 (10)2.5.1Φ0017.045-mm 外圆表面.................................... 10 2.5.2外圆表面Φ12.034.0100--mm ...................................11 2.5.3 B 面中外圆柱面 (11)2.5.4 孔Φ20045.00+mm (11)2.5.5 Φ0017.045-mm 的端面..................................... 12 2.6确立切削用量及基本工时 .. (13)2.6.1工序Ⅰ 车削Φ100mm 端面及外圆柱面,倒角,粗车B 面 (13)2.6.2工序 Ⅱ 车Φ0017.045-mm 端面及外圆柱面有,车Φ90mm 端面... 17 2.6.3工序 Ⅲ 钻、扩、铰Φ20045.00+mm 孔,钻4-Φ9透孔。

CA6140车床法兰盘加工工艺及夹具设计最终版

CA6140车床法兰盘加工工艺及夹具设计最终版

CA6140车床法兰盘加工工艺及夹具设计最终版1零件的分析1.1零件的作用CA6140卧式车床上的法兰盘,为盘类零件,用于卧式车床上。

车床的变速箱固定在主轴箱上,靠法兰盘定心。

法兰盘内孔与主轴的中间轴承外圆相配,外圆与变速箱体孔相配,以保证主轴三个轴承孔同心,使齿轮正确啮合。

主要作用是标明刻度,实现纵向进给。

1.2零件的工艺分析法兰盘是一回转体零件,有一组加工表面,这一组加工表面以0.0450.12Φ200mm的孔为中心,包括:Φ1000.34mm的外圆柱面及左端面,尺寸为Φ4500.017mm的圆柱面,Φ90mm的外圆柱面、右端面及上面的4个Φ9mm的透孔,Φ4500.6mm的外圆柱面及上面的Φ6mm,Φ4mm的孔,Φ90mm端面上距离中心线分别为34mm和24mm的两个平面。

并且其余加工面都与它有位置关系,可以先加工它的一个端面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工孔到尺寸要求,再以孔定位加工各个表面。

2工艺规程设计2.1确定毛配的制造形式第1页零件材料为HT200,由于该零件是中批生产,而且零件轮廓尺寸不大,故采用金属模铸造,法兰盘因毛坯比较简单,采用铸造毛坯时一般是成队铸造,再进行机械加工。

这从提高生产率,保证加工精度上考虑也是应该的。

2.2基面的选择基面选择是工艺规程设计中的重要工作之一。

基面选择得正确与合理,可以使加工质量得到保证,生产率得以提高。

否则,加工工艺过程中会问题百出,更有甚着,还会造成零件大批报废,使生产无法正常进行。

1)粗基准的选择选择粗基准主要是选择第一道机械加工工序的定位基准,以便为后续的工序提供精基准。

选择粗基准的出发点是:一要考虑如何分配各加工表面的余量:二要考虑怎样保证不加工面与加工面间的尺寸及相互位置要求。

这两个要求常常是不能兼顾的,但对于一般的轴类零件来说,以外圆作为粗基准是完全合理的。

对本零件而言,由于每个表面都要求加工,为保证各表面都有足够的余量,应选加工余量最小的面为粗基准(这就是粗基准选择原则里的余量第2页足够原则)现选取Φ45外圆柱面和端面作为粗基准。

CA6140车床法兰盘的机械加工工艺规程与钻Φ4、Φ6孔专用夹具设计要点

CA6140车床法兰盘的机械加工工艺规程与钻Φ4、Φ6孔专用夹具设计要点

目录序言................................................. 错误!未定义书签。

1 零件的分析 (3)1.1零件的作用 (3)1.2 零件的工艺分析 (3)2 工艺规程设计 (4)2.1确定毛坯的制造形式 (4)2.2基面的选择 (4)2.3制定工艺路线 (4)2.4机械加工余量,工序尺寸及毛坯尺寸的确定 (7)2.5确定切削用量及基本工时 (10)3 夹具设计 (30)3.1问题的提出 (30)3.2夹具设计 (30)参考文献 (33)致谢 (34)1 零 件 的 分 析1.1零件的作用题目所给定的零件是CA6140车床上的法兰盘(见附图1), 法兰盘起联接作用是车床上的重要零件。

1.2 零件的工艺分析法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ20045.00+为中心 ,包括:两个Φ12.034.0100--mm 的端面, 尺寸为Φ0017.045-mm 的圆柱面,两个Φ90mm 的端面及上面的4个Φ9mm 的透孔. Φ06.045-mm 的外圆柱面及上面的Φ6mm 的销孔, Φ90mm 端面上距离中心线分别为34mm 和24mm 的两个平面.这组加工表面是以Φ20045.00+mm 为中心,其余加工面都与它有位置关系,可以先加工它的一个端面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工其它加工表面.2 工艺规程设计2.1确定毛坯的制造形式零件材料为HT200,由于零件年产量为1000件,已达到中批生产的水平,而且零件轮廓尺寸不大,故采用金属模铸造,法兰盘因毛坯比较简单,采用铸造毛坯时一般是成队铸造,再进行机械加工。

这从提高生产率,保证加工精度上考虑也是应该的。

2.2基面的选择基面选择是工艺规程设计中的重要工作之一。

基面选择得正确与合理,可以使加工质量得到保证,生产率得以提高。

否则,加工工艺过程中会问题百出,更有甚着,还会造成零件大批报废,使生产无法正常进行。

CA6140车床法兰盘加工工艺及工装设计要点

CA6140车床法兰盘加工工艺及工装设计要点

河南机电高等专科学校毕业设计说明书论文题目:CA6140车床法兰盘加工工艺及工装设计系部机电工程系 ______专业机电一体化班级________学生姓名刘亚玲_____________学号090212112 _____指导教师段翠芳___________2012年5月5日法兰盘是一种起连接作用的盘状零件,本次毕业设计主要是针对CA614车床法兰盘加工工艺及© 90上下两平面的工艺装备设计进行论述。

首先,对零件进行分析,确定毛坯的制造形式和尺寸。

然后选择基面,制定工艺路线,之后确定粗、精车各面,钻、铰孔各工序的工序尺寸、切削用量及基本工时,最后进行第四道工序即铣© 90上下两平面的专用夹具设计。

在夹具的设计过程中,法兰盘以支撑板和一个短圆柱销定位,靠弯头压板压紧,用镶齿三刃铣刀铣平面,铣刀通过两个圆形对刀块进行对刀。

由于该工件较小,且是小批量生产,所以夹具采用手动螺旋夹紧机构。

最后把设计的过程整理为图纸。

关键词:CA614C车床;法兰盘;加工工艺;夹具设计AbstractThe flange is a connection the role of discoid parts of this graduation project is mainly for the process ing tech no logy and © 90 CA6140 lathe flange upper and lower two flat-scree n tech no logy and equipme nt desig n are discussed.First, the parts an alyzed to determ ine the rough form of manu facturi ng and size. And then select the base surface, the developme nt of process routes, determ ined after each surface of the coarse, fine cars, drilling, reaming process dimensions of the process, the cutt ing parameters and the basic work ing hours, and fin ally a fourth process milli ng and dow n two pla nes of a dedicated fixture desig n .In the fixture desig n process, the flange to the support plate and a short cyli ndrical pin positioning and rely on the elbow plate pressed flat tipped milling cutter milling cutter knife block on the knife through the two circular . Since the workpiece is small, and small batch product ion, so the fixture manual screw clamp ing mecha ni sm. Fin ally, the desig n process of fini shi ng draw in gs.Keywords: CA6140 lathe; flan ge; process; fixture desig n绪论................... 错误!未定义书签1零件的分析 (6)1.1零件的作用 (7)1.2零件的工艺分析...........................2工艺规程设计 .......................2.1确定毛坯的制造形式 (8)2.2基面的选择 (8)2.2.1粗基准的选择 (8)2.2.2精基准的选择 (8)2.3制定工艺路线 (8)2.3.1工艺路线方案一 (8)2.3.2工艺路线方案二 (9)2.3.3工艺方案的分析与比较 (10)2.4机械加工余量,工序尺寸及毛坯尺寸的确定 (11)2.5确定切削用量及基本工时 (14)2.5.1 粗车①100端面及外圆柱面 (14)2.5.2粗车外圆柱面,同时应检验机床功率及进给机构强度 (15)2.5.3粗车B面 (17)2.5.4粗车①45端面 (18)2.5.5粗车①45外圆柱面 (18)2.5.6粗车①90端面 (19)2.5.7钻、扩①20的孔 (20)2.5.8粗铣①90圆柱面上的两个平面 (22)2.5.9 半精车①100的端面、外圆柱面及B面 (23)2.5.10半精车①45端面 (24)2.5.11半精车①45外圆柱面 (25)2.5.12半精车①90端面 (26)2.5.13 精车①100的端面及外圆,精车B 面 (27)2.5.14 精车①45的外圆,精车①90的端面 (27)2.5.15 精车①90端面 (28)2.5.16 精铰①20的孔 (29)2.5.17 精铣 ①90圆柱面上的两个平面 (29)2.5.18 钻、铰4X ①9的孔 (30)2.5.19 钻①4的孔,扩①6的孔 (31)2.5.20 磨①100、①45的外 圆柱面 (32)2.5.21 磨 ①45外圆柱面 (33)2.5.22 磨 B 面 (33)2.5.23 磨 ①90外圆柱面上距离轴线24mm 的平面 ............. 3.1问题的提出. 3.2夹具设计 (35)3.2.1 工件的定位方案 (35)3.2.2 确定定位元件尺寸及定位误差分析 (36)3.2.3夹紧装置及操作的简要说明 (35)3.2.4切削力及夹紧力的计算 (36)4总结 (38)致谢 (39)参考文献 (40)附录 (40)绪论法兰盘是一种盘状零件,也叫法兰,成对使用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录
1零件的分析 ..................................... 22工艺规程设计 (2)
3 夹具设计 (42)
4总结 (45)
1
零件的分析 1.1零件的作用
CA6140卧式车床上的法兰盘,为盘类零件,用于卧式车床上。


床的变速箱固定在主轴箱上,靠法兰盘定心。

法兰盘内孔与主轴的中间轴承外圆相配,外圆与变速箱体孔相配,以保证主轴三个轴承孔同心,使齿轮正确啮合。

主要作用是标明刻度,实现纵向进给。

1.2零件的工艺分析
法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ
20045.00+mm 的孔为中心 ,包括:Φ12.034.0100--mm 的外圆柱面及左端面, 尺寸
为Φ0017.045-mm 的圆柱面,Φ90mm 的外圆柱面、右端面及上面的4个Φ9mm 的透孔, Φ06.045-mm 的外圆柱面及上面的Φ6mm ,Φ4mm 的孔, Φ90mm 端面上距离中心线分别为34mm 和24mm 的两个平面。

并且其余加工面都与它有位置关系,可以先加工它的一个端面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工孔到尺寸要求,再以孔定位加工各个表面。

2工艺规程设计
2.1确定毛配的制造形式
零件材料为HT200,由于该零件是中批生产,而且零件轮廓尺寸不大,故采用金属模铸造,法兰盘因毛坯比较简单,采用铸造毛坯时一般是成队铸造,再进行机械加工。

这从提高生产率,保证加工精度上考虑也是应该的。

2.2基面的选择
基面选择是工艺规程设计中的重要工作之一。

基面选择得正确与
合理,可以使加工质量得到保证,生产率得以提高。

否则,加工工艺过程中会问题百出,更有甚着,还会造成零件大批报废,使生产无法正常进行。

1)粗基准的选择
选择粗基准主要是选择第一道机械加工工序的定位基准,以便为后续的工序提供精基准。

选择粗基准的出发点是:一要考虑如何分配各加工表面的余量:二要考虑怎样保证不加工面与加工面间的尺寸及相互位置要求。

这两个要求常常是不能兼顾的,但对于一般的轴类零件来说,以外圆作为粗基准是完全合理的。

对本零件而言,由于每个表面都要求加工,为保证各表面都有足够的余量,应选加工余量最小的面为粗基准(这就是粗基准选择原则里的余量足够原则)现选取Φ45外圆柱面和端面作为粗基准。

在车床上用带有子口的三爪卡盘夹住工件,消除工件的六个自由度,达到完全定位。

2)精基准的选择
主要应该考虑基准重合的问题。

当设计基准与工序基准不重合时,应该进行尺寸换算。

2.3制定工艺路线
制定工艺路线的出发点,应当是使零件的几何形状,尺寸精度及位置精度等技术要求能得到合理的保证。

在生产纲领一确定为中批生产的条件下,可以考虑采用通用性的机床配以专用工夹具,并尽量使工序集中来提高生产率。

除此以外,还应当考虑经济效果,以便使生产成本尽量下降。

工艺路线方案
工序 1 粗车Φ100端面及外圆柱面
工序 2 粗车Φ45端面及外圆柱面,粗车Φ90的端面及外圆柱面工序 3 钻、扩、铰、精铰Φ20的孔
工序 4 半精车Φ100的端面及外圆柱面,半精车Φ90的外圆柱面,车Φ100、Φ90外圆柱面上的倒角,车Φ20孔的左
端倒角
工序 5 半精车Φ45的端面及外圆柱面,半精车Φ90的右端面,车3×2退刀槽,车Φ45圆柱面两端的倒角,车Φ20 内
孔的右端倒角
工序 6 精车Φ45的外圆,精车Φ90的右端面及外圆柱面
工序 7 精车Φ100的端面及外圆柱面
工序 8 成形车刀粗、半精、精车B面
工序 9 粗铣Φ90圆柱面上的两个平面
工序 10 半精铣Φ90圆柱面上离中心线34mm的平面
工序 11 半精铣Φ90圆柱面上离中心线24mm的平面
工序 12 精铣Φ90圆柱面上离中心线24mm的平面
工序 13 精磨Φ90圆柱面上离中心线24mm的平面
工序 14 磨Φ45外圆柱面
工序 15 钻4×Φ9透孔
工序 16 钻Φ4孔,铰Φ6孔
工序 17 抛光B面
工序 18 去毛刺
工序 19 刻线、刻字
工序 20 镀铬
工序 21 检验入库
2.4机械加工余量、工序尺寸及毛坯尺寸的确定
“法兰盘”零件材料为HT200,毛坯重量约为1.4kg,生产类型为中批生产,采用铸造毛坯。

根据上述原始资料及加工工艺,分别确定各加工表面的机械加工余量,工序及毛坯尺寸如下:
“法兰盘”零件材料为HT200,硬度190HBS,毛坯重量约为2.8KG,生产类型为中批生产,采用铸造毛坯。

根据上述原始资料及加工工艺,分别确定各加工表面的机械
加工余量,工序尺寸及毛坯尺寸下:
1. 00.017
45-Φmm 外圆表面
此外圆表面为IT6级,参照《切削加工简明实用手册》确定各工序尺寸及加工余量
2. 外圆表面Φ12
.034.0100--mm
参照《切削加工简明实用手册》确定各工序尺寸及加工余量
3.B 面Φmm 06.045-
参照《切削加工简明实用手册》确定各工序尺寸及加工余量
4、B面中两个端面:
5.孔Φ20045.0
+mm
参照《切削加工简明实用手册》确定各工序尺寸及加工余量
6.Φ90mm外圆
7. Φ0017.045-mm 的右端面
1)参考《实用金属切削加工工艺手册》,铸件重量为2.8kg ,Φ
0017.045-mm
端面的单边加工余量为2.0~3.0,取Z=3.0mm ,材质系数取
1M ,复杂系数取2S ,则铸件的偏差为7
.08.0+
-;
2)精车余量:单边为0.2mm ,精车公差既为零件公差0.017mm ; 3)半精车余量:单边为0.8mm ,本工序的加工公差为0.1mm ; 4)粗车余量:粗车的公差余量(单边)为Z=3.0-0.2-0.8=2mm ; 粗车公差:现在规定本工步(粗车)的加工精度为IT11级,因此,可以知道本工序的加工公差为0.16mm ,由于毛坯及以后各道工步的加工都有加工公差,因此所规定的加工余量其实就是含义上的加工余量,实际上,加工余量有最大的加工余量及最小加工余量之分;
Φ0017.045-mm 右端面的尺寸加工余量和工序间余量及公差分布图见下图:
工序名称

序余量

序基本尺寸 工
序尺寸的公差
工序尺寸及公差
精车端面
0.2
94 0.6
06
.094-
半精车端面
.8 94.2
0.7 3
.04
.02.94+-
粗车
2 9
5
1.0
5
.05
.095+-
毛坯
3 97
2.0
0.10
.190+-
8. Φ12
.034.0100--mm 左端面
工序名称 工序余量
工序基本尺寸
工序尺寸的公差
工序尺寸及公差
精车
0.2
91
0.6
06.091-
9、90Φmm 右端面:
10、90Φmm 圆柱面上离045
.0020+Φmm 孔中心线34mm 的平面
11、90Φmm 圆柱面上离045.0020+Φmm 孔中心线24mm 的平面。

相关文档
最新文档
