预应力孔道灌浆密实度检测要点

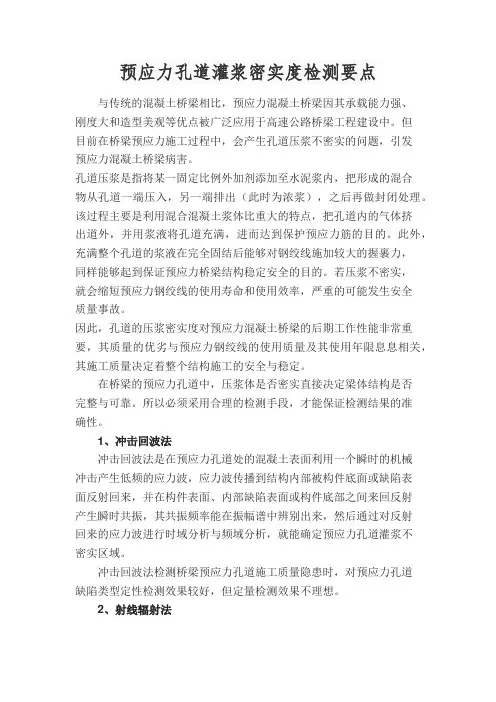

预应力孔道灌浆密实度检测要点与传统的混凝土桥梁相比，预应力混凝土桥梁因其承载能力强、刚度大和造型美观等优点被广泛应用于高速公路桥梁工程建设中。
但目前在桥梁预应力施工过程中，会产生孔道压浆不密实的问题，引发预应力混凝土桥梁病害。
孔道压浆是指将某一固定比例外加剂添加至水泥浆内，把形成的混合物从孔道一端压入，另一端排出（此时为浓浆），之后再做封闭处理。
该过程主要是利用混合混凝土浆体比重大的特点，把孔道内的气体挤出道外，并用浆液将孔道充满，进而达到保护预应力筋的目的。
此外，充满整个孔道的浆液在完全固结后能够对钢绞线施加较大的握裹力，同样能够起到保证预应力桥梁结构稳定安全的目的。
若压浆不密实，就会缩短预应力钢绞线的使用寿命和使用效率，严重的可能发生安全质量事故。
因此，孔道的压浆密实度对预应力混凝土桥梁的后期工作性能非常重要，其质量的优劣与预应力钢绞线的使用质量及其使用年限息息相关，其施工质量决定着整个结构施工的安全与稳定。
在桥梁的预应力孔道中，压浆体是否密实直接决定梁体结构是否完整与可靠。
所以必须采用合理的检测手段，才能保证检测结果的准确性。
1、冲击回波法冲击回波法是在预应力孔道处的混凝土表面利用一个瞬时的机械冲击产生低频的应力波，应力波传播到结构内部被构件底面或缺陷表面反射回来，并在构件表面、内部缺陷表面或构件底部之间来回反射产生瞬时共振，其共振频率能在振幅谱中辨别出来，然后通过对反射回来的应力波进行时域分析与频域分析，就能确定预应力孔道灌浆不密实区域。
冲击回波法检测桥梁预应力孔道施工质量隐患时，对预应力孔道缺陷类型定性检测效果较好，但定量检测效果不理想。
2、射线辐射法射线辐射法是利用不同物质对射线的吸收率有所差异的原理来进行测试的，即充填密实的部分对射线的吸收率高，透射射线的感光度较低，而有空洞的部分则相反，对射线的吸收率低，透射射线的感光度较高，因此只要采用感光胶片来检测透射射线的强度并通过感光胶片感光的浓淡程度就可以检测出预应力孔道灌浆的密实程度。
预应力孔道灌浆饱满度检测方法综述.doc
预应力孔道灌浆饱满度检测方法综述摘要：对于后张法预制梁，孔道灌浆质量的好坏是预应力钢绞线在桥梁运营期间能否正常发挥作用的重要影响因素之一。
灌浆不密实，孔道内有空隙，钢绞线没有被完全包裹，桥梁服役期完全暴露在自然环境，大气中的水、空气等进入这些空隙，就会侵蚀钢绞线，尤其是在高应力状态下更容易发生锈蚀、断裂，直接影响到桥梁的安全性、可靠性。
近年由于灌浆质量差而发生的桥梁事故屡见不鲜，所以对灌浆质量的检测显得尤为重要。
关键词：灌浆饱满度探地雷达法冲击回波法超声波法衰减法射线法引言目前孔道灌浆饱满度的无损检测方法有多种，主要有：射线法、探地雷达法、冲击回波法、超声波法、全长衰减法、全长波速法等；从近年发表的文献看，国内学者的研究方向主要集中在冲击回波法、探地雷达法和超声波法上，成果也越来越丰富。
鉴于此现状，有必要系统得对孔道灌浆饱满度检测方法做深入的分析、归纳、总结，并在此基础上探讨检测技术的发展前景。
1 孔道灌浆饱满度检测方法1.1 探地雷达法探地雷达的基本原理是：脉冲电磁波信号遇到介电常数不同的界面时，会产生反射，根据有无反射信号可以判断介质分布；进一步分析反射信号的波形、振幅的变化可以推断出介质的空间位置、结构、形态等。
当孔道灌浆不密实时，不密实部分一般会由空气或水填充，它们与混凝土、钢筋的介电常数有很大差异，有很强的反射信号；有空洞存在时，雷达波衰减较慢，甚至出现振幅增大的特点；不密实处由水填充时，会有强烈的反射信号，振幅衰减很快[1]预应力孔道一般都是由预埋在梁体内的金属波纹管成型的，再加上梁体内纵横分布的钢筋，这对电磁波会产生很大干扰，虽然有学者进行过模拟（正演）[2]和实测，但用探地雷达检测孔道灌浆质量局限性还是较大，检测效果还有待进一步验证。
1.2 冲击回波法冲击回波法原理：利用一个瞬时机械冲击产生的低频应力波，在构件内部缺陷表面、构件底部产生反射，通过频谱分析提取反射回波频率；根据冲击回波理论，回波信号的主频有下式[3]：式中为回波信号主频，为形状系数，为混凝土波速度，为混凝土板厚；由此式可确定缺陷深度。
冲击回波法在桥梁预应力管道灌浆质量检测中的应用分析
冲击回波法在桥梁预应力管道灌浆质量检测中的应用分析一、冲击回波法原理及特点冲击回波法是一种利用超声波对材料进行非破坏检测的方法。
它利用超声波在材料中传播时的特性，通过测量超声波在材料中传播的时间和波形，来推断材料的内部缺陷、结构和材料的物理、力学性能等信息。
与传统的破坏性检测方法相比，冲击回波法具有速度快、成本低、无损伤等优点，因此在工程领域得到了广泛应用。
冲击回波法的原理是利用超声波在材料中传播时的速度和反射现象来检测材料内部的结构。
当超声波穿过材料时，如果遇到材料内部的缺陷或介质变化，就会发生回波现象。
通过测量回波的时间和波形，就可以判断材料的内部结构和质量。
冲击回波法还可以根据声波在材料中传播的速度来推断材料的物理性能，如密度、弹性模量等。
由于冲击回波法具有非破坏、快速、准确等特点，因此在桥梁预应力管道灌浆质量检测中得到了广泛应用。
1. 检测灌浆质量桥梁预应力管道灌浆是桥梁建设中非常重要的一个环节，而灌浆质量的好坏直接关系到管道的使用寿命和安全性。
传统的灌浆质量检测方法需要进行破坏性检测，而且检测效率低，成本高。
而冲击回波法可以通过测量超声波在管道中传播的时间和波形，来判断管道内部是否存在空洞、裂缝等缺陷，并对灌浆质量进行快速、准确的评估。
这种非破坏的检测方法不仅能够提高工作效率，还能够减少工程成本和减少对桥梁结构的破坏，因此在桥梁预应力管道灌浆质量检测中得到了广泛应用。
2. 监控灌浆工艺在桥梁预应力管道灌浆过程中，灌浆工艺的控制对灌浆质量具有重要的影响。
而冲击回波法可以实时监测灌浆过程中管道内部的情况，及时发现灌浆不均匀、气泡、空洞等问题，并通过实时监控和反馈，对灌浆工艺进行调整和控制，保证灌浆质量达标。
这种实时监控和反馈的方式，大大提高了灌浆工艺的控制精度，从而保证了管道灌浆质量。
1. 高效快速2. 无损伤冲击回波法是一种非破坏性检测方法，它不需要对管道进行破坏性的检测，不会对管道结构造成损伤。
预应力灌浆及封锚质量标准及检验方法
预应力灌浆及封锚质量标准及检验方法
1 检查数量：
主控项目
1）孔道灌浆：应全数检查。
2）锚具的封闭：在同一检验批内，抽查预应力筋总数的 5%，且不少于 5 处。
一般项目
3）预应力筋外露部分：在同一检验批内，抽查预应力筋总数的 3%，且不少于5 束。
4）灌浆用水泥浆：同一配合比检查 1 次；每工作班留置一组边长为 70.7mm 的立方体试件。
2 质量标准和检验方法：
预应力灌浆及封锚质量标准和检验方法
值，当一组试件中抗压强度最大值或最小值与平均值相差超过20%时，应取中间 4 个试件强度的平均值。
桥梁预应力孔道注浆质量检测

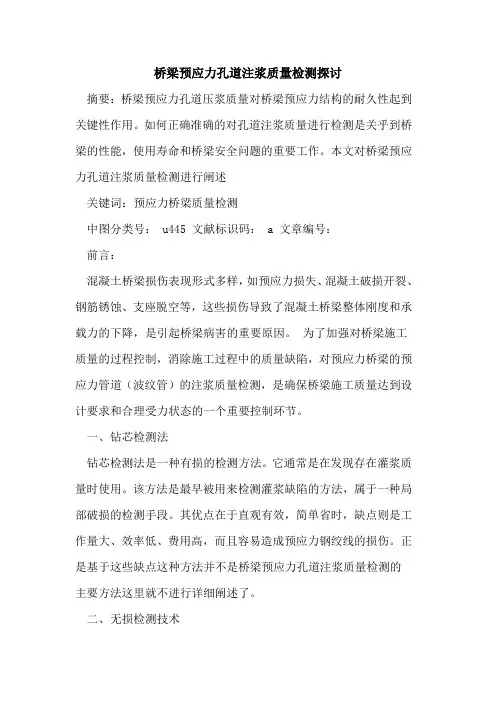

桥梁预应力孔道注浆质量检测探讨摘要：桥梁预应力孔道压浆质量对桥梁预应力结构的耐久性起到关键性作用。
