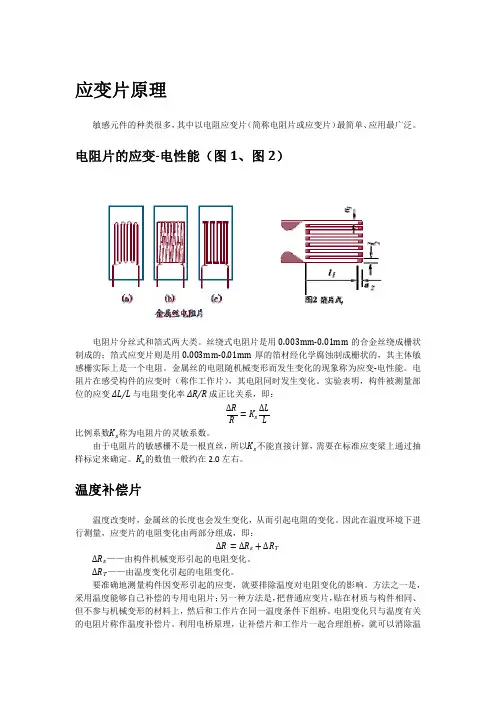

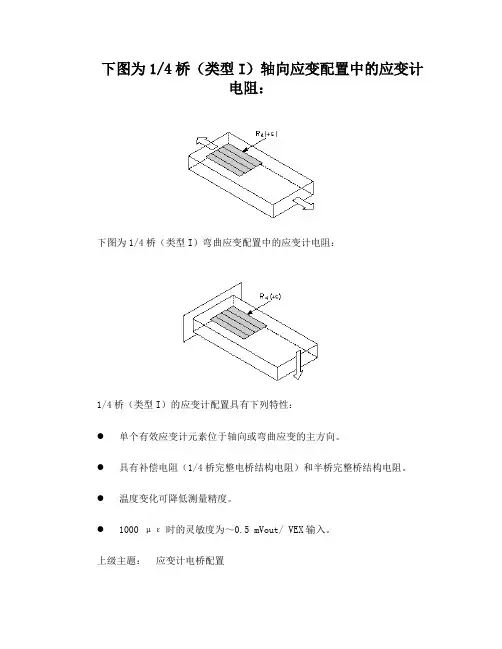

下图为1/4桥（类型I）轴向应变配置中的应变计电阻：
下图为1/4桥（类型I）弯曲应变配置中的应变计电阻：
1/4桥（类型I）的应变计配置具有下列特性：
•单个有效应变计元素位于轴向或弯曲应变的主方向。
•具有补偿电阻（1/4桥完整电桥结构电阻）和半桥完整桥结构电阻。•温度变化可降低测量精度。
•1000 µε时的灵敏度为～0.5 mV out/ V EX输入。
上级主题：应变计电桥配置
相关概念
电桥传感器换算
1/4桥（类型I）的电路图
电路图使用下列符号：
• R1是半桥的完整电桥结构电阻。
• R2是半桥的完整电桥结构电阻。
• R3是1/4桥的完整电桥结构电阻，称为补偿电阻。
• R4是用于测量伸展应变(+ε)的有效应变计元素。
• V EX是激励电压。
• R L是导线电阻。
• V CH是测量电压。
通过下列方程将1/4桥配置的电压比率转换为应变单位。
V r是虚拟通道用于电压—应变转换方程的电压比率，GF是应变计因子，R L是导线电阻，R g是额定应变计电阻。
下图为1/4桥（类型II）轴向应变配置中的应变计电阻：
下图为1/4桥（类型II）弯曲应变配置中的应变计电阻：
1/4桥（类型II）的应变计配置具有下列特性：
•有效应变计元素和无效应变计元素（1/4桥的温度传感元素，称为补偿电阻）。有效元素位于轴向或弯曲应变的方向。补偿应变计位于连接至应变样本的温度电阻附近，但并未连接至应变样本，通常平行或垂直于主要的轴向应变方向。该配置常被误认为是半桥（类型I）配置，在半桥（类型I）配置中，R3为有效元素且连接至应变样本，用于测量泊松比的效应。
•完整桥结构电阻可使半桥保持完整。
•可补偿温度对测量产生的影响。
•1000 µε时的灵敏度为～0.5 mV out/ V EX输入。
相关概念
电桥传感器换算
1/4桥（类型II）的电路图
电路图使用下列符号：
• R1是半桥的完整电桥结构电阻。
• R2是半桥的完整电桥结构电阻。
• R3是1/4桥的温度传感元素，称为补偿电阻。
• R4是用于测量伸展应变(+ε)的有效应变计元素。
• V EX是激励电压。
• R L是导线电阻。
• V CH是测量电压。
通过下列方程将1/4桥配置的电压比率转换为应变单位。
V r是虚拟通道用于电压—应变转换方程的电压比率，GF是应变计因子，R L是导线电阻，R g是额定应变计电阻。
下图为半桥（类型I）轴向应变配置中的应变计电阻：
下图为半桥（类型I）弯曲应变配置中的应变计电阻：
半桥（类型I）的应变计配置具有下列特性：
•两个有效应变计元素，一个位于轴向应变方向，另一个平行或垂直于主要的轴向应变方向，作为泊松应变计。
•完整桥结构电阻可使半桥保持完整。
•轴向和弯曲应变的灵敏度较高。
•可补偿温度对测量产生的影响。
•对主应变测量总效应的补偿由材料的泊松比确定。
•1000 µε时的灵敏度为～0.65 mV out/ V EX输入。
上级主题：应变计电桥配置
相关概念
电桥传感器换算
半桥（类型I）的电路图
电路图使用下列符号：
• R1是半桥的完整电桥结构电阻。
• R2是半桥的完整电桥结构电阻。
• R3是有效应变计元素，用于测量泊松效应(-ε)导致的收缩。
• R4是用于测量伸展应变(+ε)的有效应变计元素。
• V EX是激励电压。
• R L是导线电阻。
• V CH是测量电压。
通过下列方程将半桥（类型I）配置的电压比率转换为应变单位。
V r是虚拟通道用于电压—应变转换方程的电压比率，GF是应变计因子，v是泊松比，R L是导线电阻，R g是额定应变计电阻。
半桥（类型II）配置仅适用于测量弯曲应变。
下图为半桥（类型II）弯曲应变配置中的应变计电阻：
半桥（类型II）的应变计配置具有下列特性：
•两个有效应变计元素分别位于应变样本顶部的轴向应变方向，以及应变样本底部的轴向应变方向。•完整桥结构电阻可使半桥保持完整。
•弯曲应变的灵敏度较高。
•不能测量轴向应变。
•可补偿温度对测量产生的影响。
•1000 µε时的灵敏度为～1 mV out/ V EX输入。
上级主题：应变计电桥配置
相关概念
电桥传感器换算
半桥（类型II）的电路图
电路图使用下列符号：
• R1是半桥的完整电桥结构电阻。
• R2是半桥的完整电桥结构电阻。
• R3是用于测量收缩应变(+ε)的有效应变计元素。
• R4是用于测量伸展应变(+ε)的有效应变计电阻。
• V EX是激励电压。
• R L是导线电阻。
• V CH是测量电压。
通过下列方程将半桥（类型II）配置的电压比率转换为应变单位。
V r是虚拟通道用于电压—应变转换方程的电压比率，GF是应变计因子，R L是导线电阻，R g是额定应变计电阻。
全桥（类型I）配置仅适用于测量弯曲应变。
下图为全桥（类型I）弯曲应变配置中的应变计电阻：
全桥（类型I）的应变计配置具有下列特性：
•四个有效应变计元素；两个位于应变样本顶部的弯曲应变方向，两个位于应变样本底部的弯曲应变方向。
•弯曲应变的灵敏度较高。
•不能测量轴向应变。
•可补偿温度对测量产生的影响。
•可补偿导线电阻对测量产生的影响。
•1000 µε时的灵敏度为～2.0 mV out/ V EX输入。
上级主题：应变计电桥配置
相关概念
电桥传感器换算
全桥（类型I）的电路图
电路图使用下列符号：
• R1是用于测量收缩应变(+ε)的有效应变计元素。
• R2是用于测量伸展应变(+ε)的有效应变计元素。
• R3是用于测量收缩应变(+ε)的有效应变计元素。
• R4是用于测量伸展应变(+ε)的有效应变计元素。
• V EX是激励电压。
• R L是导线电阻。
• V CH是测量电压。
通过下列方程将全桥（类型I）配置的电压比率转换为应变单位。
