压力管道培训之材料8管道施工及验收规范
给水排水管道工程施工及验收规范 GB50268-2008
⒕ 管道沟槽回填压实度 ⑴刚性管道沟槽回填压实度表4.6.3-1 标准击实分:重型和轻型击实 ⑵柔性· 管道沟槽回填压实度表4.6.3-2 规范只规定了轻型击实;设计有规定的除 外。 注明:CJJ3-90回填土全部是轻型击实。
四、开槽施工管道主体结构
⒈ 5.1.9 管道应在沟槽地基、管基质量检验合格后安 装,安装时宜自下游开始,承口应朝向施工前进 的方向。P29 安装方便,操作易行,否则承插管口易损坏。 ⒉ 5.1.15 雨期施工应采取以下措施:P30 ⑵制定槽边雨水径流疏导、槽内排水及防止 漂管事故的应急措施; 不重视排水,易导致漂管事件。 ⒊ 5.1.25 管道安装完成后,应按相关规定和设计要 求设置管道位置标识。P31 警示标识设计应超前,先有设计,后有施工, 以利管道检查与维护。
⒊ 6.2.4 顶管的顶进工作井、盾构的始发工作 井的后背墙施工应符合下列规定: P74 当设计无,提示设计增设;当设计有, 施工无,控制施工必须增设。 ⑷利用已顶进完毕的管道作后背时, 待顶管道的最大允许顶力应小于已顶管道 的外壁摩擦阻力;后背钢板与管口端面之 间应衬垫缓冲材料,并应采取措施保护已 顶入管道的接口不受损伤。 ⒋ 6.3.7 顶进作业符合下列规定: P80 ⑶采用敞口式(手工掘进)顶管机, 在允许超挖的稳定土层中正常顶进时,管 下部135°范围内不得超挖;
⑵扰动深度在300mm以内,但下部坚硬 时,宜填卵石或块石,再用砾石填充空隙 并找平表面。 ⒐ 4.5.4 ⑵冬期回填时管顶以上500mm范围以 外可均匀掺入冻土,其数量不得超过填土 总体系的15%,且冻块尺寸不得超过100mm; P19增加标准,JTGF10-2006冻土回填标准 ⒑ 表4.5.5 每层回填土的虚铺厚度。P20 蛙式夯限用,见209页本规范规定,参考: JGJ46—2005《施工现场临时用电安全技术 规范》9.4.1条规定。
压力管道的安装验收及其要求
压力管道的安装验收及其要求随着城市化、工业化进程的不断推进,压力管道在现代化建设中扮演了重要角色。
压力管道的安装验收是保障其在使用过程中安全可靠的重要环节。
本文将从压力管道的定义、安装验收的基本流程和要求三个方面探讨压力管道安装验收的相关内容。
一、压力管道的定义压力管道是指在设备、设施及工程中,在管道发生任一形式的内外压力时,管道内壁和外壁产生的应力对压力壳的作用超过其自重,并且其长度大于等于2倍的管道或弯头。
其功能在于输送气体、液体、混合物等高压介质,压力一般1.0MPa及以上。
常见的压力管道包括石油、天然气、化工、电厂、热力站及核电站等。
二、安装验收的基本流程在对压力管道进行安装验收时,需要按照以下基本流程进行:1.设计评审阶段,开展安全性评估:对压力管道安装设计方案进行评审。
根据规范、标准和技术文件确定压力管道的适用范围、运行参数,并对压力管道进行可靠性分析和评估。
2.安全生产许可证申请和审批阶段:根据设计评审的意见对资料进行修改、完善,并进行安全生产许可证申请和审批。
3.现场施工及安装验收阶段:进行压力管道现场施工和安装验收,检测管道的安装质量和运行效果,包括管道的酸碱度、腐蚀度、耐压试验、电气测试、检漏测试等。
4.竣工验收阶段:对完成的压力管道进行终审,并分别由设计人员、检测人员、监理人员和业主单位进行签署,达到验收标准并取得验收合格证书后方可投入使用。
三、安装验收的要求1.设计准则要求:在进行压力管道安装设计时,必须按照国家和行业标准进行设计,要求不低于最低标准。
2.材料要求:压力管道的材料必须符合国家和行业标准的要求。
在购买管材时,要注意名称、规格、压力等级,购买完整的批次管材。
3.现场安装要求:压力管道在安装过程中,应按照设计要求进行现场施工,避免在现场拼接或拼合。
此外,压力管道安装时应严格执行建筑施工的各项安全措施和规定。
4.阀门与附件要求:压力管道阀门和附件也必须符合国家和行业标准的要求。
GB50268-2008《给水排水管道工程施工及验收规范》自主学习
虚铺厚度 (mm) 150~200 200~300 ≤400
Company Logo
Company Logo
Company Logo
Company Logo
Company Logo
Company Logo
Company Logo
Company Logo
Company Logo
Company Logo
Company Logo
管道功能性试验
一、压力管道水压试验 1、浸泡时间及试验压力
Company Logo
管道功能性试验
一、压力管道水压试验
2、预试验阶段:将管道内水压缓缓地升至试验压力并稳压30min。 期间如有压力下降可注水补压,但不得高于试验压力;检查管道接口、 配件等处有无漏水、损坏现象;有漏水、损坏现象时应及时停止试压, 查明原因并采取相应措施后重新试压。 3、主试验阶段:停止注水补压,稳定15min;当15min后压力下 降不超过表9.2.10-2中所列允许压力降数值时,将试验压力降至工 作压力并保持恒压30min,进行外观检查若无漏水现象,则水压试 验合格。
Company Logo
管道功能性试验
二、闭水试验
1、管道闭水试验应符合下列规定: A.试验段上游设计水头不超过管顶内壁时,试验水头应以 试验段上游管顶内壁加2m计; B.试验段上游设计水头超过管顶内壁时,试验水头应以试 验段上游设计水头加2m计; C.计算出的试验水头小于10m,但已超过上游检查井井 口时,试验水头应以上游检查井井口高度为准; D.管道闭水试验时,应进行外观检查,不得有漏水现象, 且符合规定时,管道闭水试验为合格。
Company Logo
土石方与地基处理
压力管道的施工及验收
四、管道焊接与热处理
1 焊接工艺评定 2 焊工考核 3 各种材料管道的焊接 4 管道焊后热处理
三、管道部件加工预制
管道施工工厂化、机械化、 管道施工工厂化、机械化、自动化 1. 管段加工预制 (1)预制工艺流程 (2)切割下料 (3)管端加工(坡口) (4)组对焊接、检测、热处理 (5)临时封闭,编号存放 2. 弯管 (1)弯管前管子壁厚选择 (2)弯管制作工艺要求 冷弯和热弯 弯管的弯曲半径与管外径 弯管后的热处理
压力管道的施工及验收
压力管道施工过程概述 施工前准备 管道部件加工预制 管道焊接与热处理 管道现场安装 管道安装的检验、试验 管道吹扫和清洗 工程交工
一、压力管道施工过程概述
管道施工验收规范介绍 GB50235-97《工业金属管道工程施工及验收规范》 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 SH3501-97《石油化工剧毒、可燃介质管道工程施工及验收规 范》 DL5031-94 《电力建设施工及验收规范》(管道篇) SY/T4103-95《钢制管道焊接及验收》
Байду номын сангаас
(3)弯管质量 裂纹、过烧、分层、皱纹, 最大外径与最小外径差, 弯管前后壁厚差, 管端中心偏差, 平面度允许偏差。 3. 卷管 4. 管口翻边:钛、铝 5. 夹套管预制 有内管和外管,通过载热介质从管外对管内进行加热的管 道结构。 预制程序:内管安装定位板、缓冲板 →套装外管 →内管 组对焊接 →内管检验、试压 →外管组对焊接、检验 →半 管封焊 →出厂 6. 管道支承件预制
压力管道安装施工过程的 三个阶段: 施工准备,现场安装, 试车交工 工业管道安装施工程序
石油化工装置中的管道
二、施工前准备
1. 技术准备 熟悉、审查设计文件(施工图纸) 编制施工组织设计 制定施工方案,选用工艺标准 焊接工艺评定 绘制单线图 2. 资源准备:人员,材料,机具设备等 材料检验 管道组成件:管子,管件,法兰,垫片,紧固件,阀门, 过滤器,补偿器,安全附件等 质量证书审查,材质复验,阀门试压 管道支承件:安装件,附着件 焊材

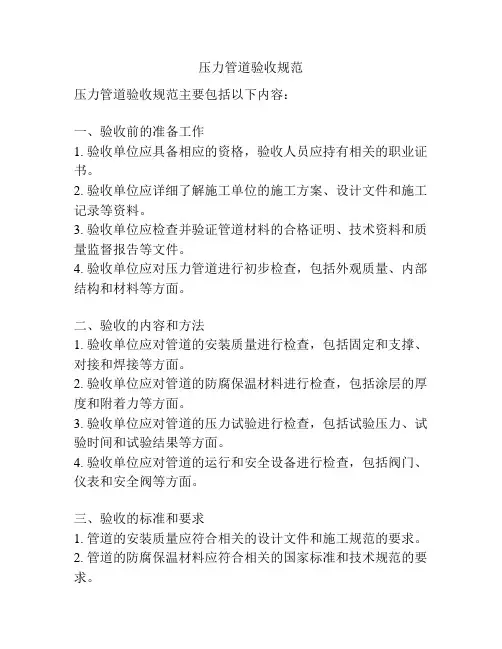

压力管道验收规范
压力管道验收规范压力管道验收规范主要包括以下内容:一、验收前的准备工作1. 验收单位应具备相应的资格,验收人员应持有相关的职业证书。
2. 验收单位应详细了解施工单位的施工方案、设计文件和施工记录等资料。
3. 验收单位应检查并验证管道材料的合格证明、技术资料和质量监督报告等文件。
4. 验收单位应对压力管道进行初步检查,包括外观质量、内部结构和材料等方面。
二、验收的内容和方法1. 验收单位应对管道的安装质量进行检查,包括固定和支撑、对接和焊接等方面。
2. 验收单位应对管道的防腐保温材料进行检查,包括涂层的厚度和附着力等方面。
3. 验收单位应对管道的压力试验进行检查,包括试验压力、试验时间和试验结果等方面。
4. 验收单位应对管道的运行和安全设备进行检查,包括阀门、仪表和安全阀等方面。
三、验收的标准和要求1. 管道的安装质量应符合相关的设计文件和施工规范的要求。
2. 管道的防腐保温材料应符合相关的国家标准和技术规范的要求。
3. 管道的压力试验应符合相关的国家标准和技术规范的要求。
4. 管道的运行和安全设备应符合相关的国家标准和技术规范的要求。
四、验收的程序和要点1. 验收单位应制定详细的验收计划和方案,并书面通知施工单位。
2. 验收单位应组织专业人员进行现场验收,并记录相关的验收结果和问题。
3. 验收单位应根据验收结果,提出相关的整改和改进建议,并书面通知施工单位。
4. 验收单位应对整改和改进情况进行监督和评价,并最终决定是否通过验收。
以上是压力管道验收规范的主要内容,通过严格按照规范要求进行验收,可以确保压力管道的安全可靠运行,减少事故发生的风险。
