10kV干式空心串联电抗器通用技术规范
国家电网公司10kV～66kV干式电抗器技术标准(附编制说明)
以下为设备设计、制造及试验所应遵循的国家、行业和企业的标准及规范，但不仅限于此： GB10229－88电抗器 GB311.1－1997高压输变电设备的绝缘配合 GB1094.1-1996电力变压器 第 1部分 总则 GB1094.2-1996电力变压器 第 2部分 温升 GB1094.3-2003电力变压器 第 3部分 绝缘水平、绝缘试验和外绝缘空气间隙 GB1094.5-2003电力变压器 第 5部分 承受短路的能力 GB/T1094.10－2003电力变压器 第 10部分 声级测定 GB6450－1986干式电力变压器 GB10228-1997干式电力变压器技术参数和要求 GB/T2900.15-1997电工术语 变压器、、互感器、调压器和电抗器 GB7449-1987电力变压器和电抗器的雷电冲击和操作冲击试验导则 DL462-1992高压并联电容器用串联电抗器订货技术条件 GB50150-1991电气装置安装工程 电气设备交接试验标准 DL/T596-1996电力设备预防性试验规程 国家电网公司电力生产设备评估管理办法 国家电网公司关于加强电力生产技术监督工作意见 国家电网公司预防 110（66）kV~500kV油浸式变压器（电抗器）事故措施 所有螺栓、双头螺栓、螺纹、管螺纹、螺栓头和螺帽均应遵照 ISO及 SI公制标准。
2.4.4.4 额定动稳定电流（峰值）：不小于额定短时电流峰值的 1.8倍。
2.4.4.5 额定频率（限流电抗器和阻尼电抗器）：50Hz。
额定调谐频率（调谐电抗器、滤波电抗器）：滤波回路的谐振频率。
10KV-66KV干式电抗器运行规范
10kV～66kV干式电抗器运行规范目录第一章总则 1第二章引用标准 1第三章设备的验收 2第四章设备运行维护管理 4第五章运行巡视检查项目及要求 5第六章缺陷管理及异常处理 7第七章事故处理预案 8第八章培训要求 9第九章设备的技术管理 10第十章备品备件管理 12第十一章更新改造 12低压干式电抗器运行管理规范编制说明 13第一章总则第一条为完善干式电抗器设备管理机制，使其达到制度化、规范化，保证设备安全、可靠和经济运行，特制定本规范。
第二条本规范是依据国家和行业有关标准、规程、制度及《国家电网公司变电站管理规范》，并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定。
第三条本规范提出了对10kV～66kV干式电抗器在设备投产、验收、检修、运行巡视和维护、缺陷和事故处理、运行和检修评估分析、改造和更新、培训以及技术资料档案的建立与管理等提出了具体规定。
第四条本规范适用于国家电网公司所属范围内10kV～66kV干式电抗器的运行管理工作。
本规范适用于10kV～66kV的单相干式电抗器，以下简称干式电抗器。
第二章引用标准第五条以下为本规范引用的标准、规程和导则，但不限于此。
DL408-1991 《电业安全工作规程》（发电厂和变电所电气部分）DL/T596-1996 《电气设备预防性试验规程》DL5014-1992 《330-500kV变电所无功补偿装置设计技术规定》GB 10229-88 电抗器GB 6450-1986 干式电力变压器GBJ147-1990 《电气装置安装工程施工及验收规范》GB 50150－1991 电气装置安装工程电气设备交接试验标准国电电网公司《防止电力生产重大事故的二十五项重点要求》国家电网公司《变电站管理规范》国家电网公司《电力生产设备评估管理办法》国家电网公司《10kV～66kV干式电抗器技术标准》国家电网公司《10kV～66kV干式电抗器检修规范》国家电网公司《10kV～66kV干式电抗器技术监督规定》国家电网公司《预防10kV～66kV干式电抗器事故措施》第三章设备的验收第六条运行单位应全过程的参与干式电抗器的设计图纸审核、土建安装、设备安装试验、试运行。
10KV干式铁芯串联电抗器试验报告
10KV干式铁芯串联电抗器试验报告
一、试验目的。
本次试验旨在对10KV干式铁芯串联电抗器进行性能测试，以验证其在实际运
行中的稳定性和可靠性。
二、试验内容。
1. 测试电抗器的绝缘电阻和介损角 tangentδ。
2. 测试电抗器的短时电压耐受能力。
3. 测试电抗器的过流能力。
4. 测试电抗器的温升和负载损耗。
三、试验方法。
1. 绝缘电阻和介损角 tangentδ测试采用直流高电压法。
2. 短时电压耐受能力测试采用交流高压法。
3. 过流能力测试采用电流载波法。
4. 温升和负载损耗测试采用实际运行条件下的监测和记录。
四、试验结果。
1. 绝缘电阻和介损角tangentδ测试结果符合设计要求，绝缘电阻大于100MΩ，介损角 tangentδ小于0.001。
2. 短时电压耐受能力测试结果表明电抗器能够承受1.2倍额定电压的短时冲击。
3. 过流能力测试结果表明电抗器能够承受额定电流的1.5倍瞬时过载。
4. 温升和负载损耗测试结果表明电抗器在额定负载下温升符合要求，负载损耗
在设计范围内。
五、结论。
本次试验结果表明10KV干式铁芯串联电抗器的性能稳定可靠，符合设计要求，可以投入实际运行使用。
六、存在问题及改进措施。
在试验过程中未发现明显问题，但为了进一步提高电抗器的性能和可靠性，建
议在实际运行中定期进行监测和维护，以确保其长期稳定运行。
七、试验人员。
XXX（签名） XXX（日期）。
以上为10KV干式铁芯串联电抗器试验报告，如有疑问请及时联系。

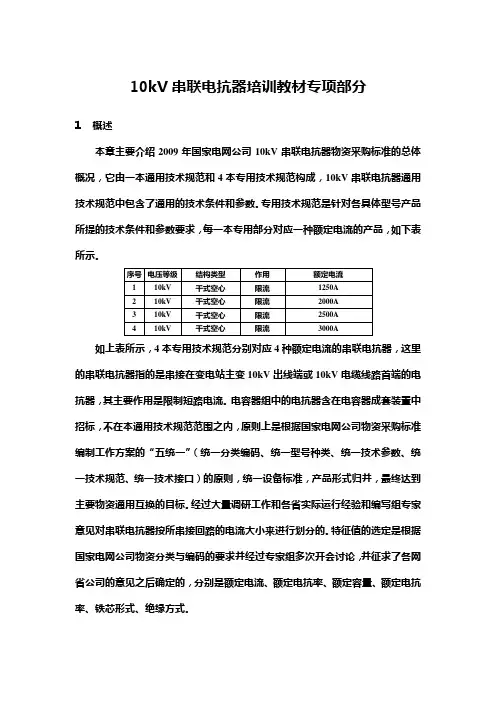

10kV串联电抗器培训教材专用部分317
10kV串联电抗器培训教材专项部分1 概述本章主要介绍2009年国家电网公司10kV串联电抗器物资采购标准的总体概况，它由一本通用技术规范和4本专用技术规范构成，10kV串联电抗器通用技术规范中包含了通用的技术条件和参数。
专用技术规范是针对各具体型号产品所提的技术条件和参数要求，每一本专用部分对应一种额定电流的产品，如下表所示。
如上表所示，4本专用技术规范分别对应4种额定电流的串联电抗器，这里的串联电抗器指的是串接在变电站主变10kV出线端或10kV电缆线路首端的电抗器，其主要作用是限制短路电流。
电容器组中的电抗器含在电容器成套装置中招标，不在本通用技术规范范围之内，原则上是根据国家电网公司物资采购标准编制工作方案的“五统一”（统一分类编码、统一型号种类、统一技术参数、统一技术规范、统一技术接口）的原则，统一设备标准，产品形式归并，最终达到主要物资通用互换的目标。
经过大量调研工作和各省实际运行经验和编写组专家意见对串联电抗器按所串接回路的电流大小来进行划分的。
特征值的选定是根据国家电网公司物资分类与编码的要求并经过专家组多次开会讨论，并征求了各网省公司的意见之后确定的，分别是额定电流、额定电抗率、额定容量、额定电抗率、铁芯形式、绝缘方式。
物资采购标准中将每一额定电流的串联电抗器根据常用的四种电抗率分为四种分别是0.05、0.08、0.1、0.12，然后根据电抗率计算出容量。
见下表：只有3000A的电流等级增加了0.16的电抗率，这样设置主要是为了保证电抗器的额定电流能够与串接回路的电流相匹配同时考虑了目前国内各地区实际常用的电抗器的电抗率。
2 关于采购目录的说明采购目录详细列举了4个电流等级17中不同容量的串联电抗器的分类情况和每种产品的一些主要技术参数和特征值。
采购目录中，首先根据《国家电网公司物资分类与编码》对串联电抗器进行了分类，串联电容器装置大类属于一次设备，中类属于电抗器，小类为串联电抗器。
干式空心限流电抗器技术规范书
******项目干式空心限流电抗器技术规范书*****工程公司2015年5月一、范围1.本技术性能要求仅限于此次买方所用的10.5kV干式空心限流电抗器，包括对其使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。
2.本技术性能要求提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范和条文。
卖方均提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。
3.如卖方没有以书面形式对本技术性能要求的条文提出异议，那么买方可以认为卖方提供的产品完全满足本技术性能要求。
如有任何异议，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的章节中加以详细描述。
4.本技术规范书所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。
5.本技术规范书经买方和卖方双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
6.本技术规范书未尽事宜，由买方和卖方双方协商确定。
7.供货范围名称：10.5kV干式空心限流电抗器型号：XKK-10-800-6% （XKK-不同厂家型号可能不同）布置方式：三相一字型叠放。
进出线端子角度：90度数量：1套（含本体及其支持瓷瓶等所有安装附件）二、规范性引用文件GB6450 干式电力变压器IEC 60289 Reactors标准GB/T1094.6 电抗器GB311.1 高压输变电设备的绝缘配合GB7449 电力变压器和电抗器的雷电冲击和操作冲击试验导则GB7228 变压器和电抗器的声级测定GB763 交流高压电器在长期工作时的发热GB191 包装贮运标志国家电网公司“十八项电网重大反事故措施”。
GB 50150电气装置安装工程电气设备交接试验标准以上标准均执行最新版本。
三、使用环境条件安装方式：户内年平均气温16.4℃极端最高气温39.5℃极端最低气温-10.1℃年平均相对湿度81%海拔高度：不高于1000m（黄海高程）。
干式电抗器技术规范书
2×15MW燃气发电项目干式空芯限流电抗器订货技术协议1一、总则依据双方意向，发电项目2×15MW煤气发电项目干式空芯限流电抗器设备及附属设备订货事宜，经买卖双方友好协商，买受方同意出卖方承担该整套设备的制造供货、运输、卸货、指导安装调试及技术服务和培训事项。
除合同有关条款外，经双方授权代表进一步协商及明确，对设备技术方面确定如下协议：1）.本技术协议适用于发电工程2×15MW煤气发电项目干式空芯限流电抗器设备及附属设备。
对设备的功能、设计、结构、性能、安装和试验等方面提出技术要求。
2）买受方在本技术协议提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，出卖方将提供满足本技术协议和标准要求的高质量产品及其服务。
对国家有关安全、环保等强制性标准，均满足其要求。
3）．出卖方将执行本技术协议所列标准及相应的国家和行业相关技术要求和适用的标准。
有矛盾时，按较高标准执行。
4）．合同签定后按本技术协议的要求，出卖方将提出设备的设计、制造、检验/试验、装配、安装、调试、试运、试验、运行和维护等标准清单给买受方，由买受方确认。
气象、地质条件2二2.1 标准和协议设备制造应满足下列协议和标准:以下标准所包含的条文,通过在本协议书中引用而构成协议书的条文,在协议书出版时,所示版本均为有效版本。
但所有标准和协议都会被修改,使用这些协议和标准的各方应探讨使用以下标准的最新版本的可能性。
GB10229 《电抗器》GB1094.1～1094.3 《电力变压器》GB311.1 《高压输变电设备的绝缘配合》GB7449 《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB7328 《变压器和电抗器的声级测定》GB6450 《干式电力变压器》GB5273 《变压器、高压电器和套管的接线端子》GB763 《交流高压电器在长期工作时的发热》GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB2900 《电工名词术语》GB1984 《交流高压断路器》GB191 《包装贮运标志》2.2.安装位置：室外2.3 工程条件2.3.1 标称系统电压： 10.5 kV（有效值）2.3.2 最高系统电压： 12 kV（有效值）2.3.2 额定频率： 50 Hz2.3.3 系统中性点接地方式：不接地系统2.3.4 安装地点：户外2.4 主要技术参数2.4.1 限流电抗器的基本技术参数1 型式：XKK-10-2 额定容量：kVar3 额定电压： 10.5 kV4 最高运行电压：12 kV5 额定电流： A6 额定电抗： 6%7 额定频率： 50 Hz8 相数： 39 进出线端子夹角： 0 度（暂定）10 联接方式：串联11 中性点接地方式：不接地12 绝缘耐热等级： F 级13 电抗器在最高运行电压下平均温升≤ 35 K电抗器最热点温升≤ 80 K14 额定损耗(75℃)： kW/相。
10kV 干式铁心并联电抗器技术规范书
招标编号：xxxxxxx-xx-xx 江苏省电力公司工程10kV铁芯并联电抗器招标文件第二卷技术规范书江苏省电力公司200x年x月目录1. 总则2. 工作范围2.1 供货范围2.2 服务范围2.3 技术文件3. 技术要求3.1 标准3.2 使用环境条件3.3 技术要求4. 质量保证5. 试验6. 包装、运输和储存7. 制造厂应提供的数据及资料8. 卖方应填写的主要部件来源、规范一览表附表1: 10kV铁心并联电抗器供货表附表2: 投标差异表(格式)10kV串联电抗器技术规范书1. 总则1.1 本设备技术规范书适用于 10kV铁心并联电抗器, 它提出了该电抗器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范提出的是最低限度的技术要求。
凡本技术规范中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，卖方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求（如压力容器、高电压设备等）。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议, 则意味着卖方提供的设备完全符合本规范书的要求。
如有异议, 不管是多么微小, 都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时, 按较高标准执行。
1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件, 与合同正文具有同等的法律效力。
1.6本设备技术规范书未尽事宜, 由买、卖双方协商确定。
1.7 卖方在应标技术规范中应如实反映应标产品与本技术规范的技术差异。
如果卖方没有提出技术差异，而在执行合同的过程中，买方发现卖方提供的产品与其应标技术规范的条文存在差异，买方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。
1.8 卖方应充分理解本技术规范并按本技术规范的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本技术规范的要求，则认为应标不严肃，在评标时将有不同程度的扣分。
10kV干式空心限流电抗器技术规范
10kV干式空心限流电抗器通用技术规范本规范对应的专用技术规范目录10kV干式空心串联电抗器采购标准技术规范使用说明1. 本采购标准规范分为通用部分、专用部分。
2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分的项目单位技术差异表并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：（1）改动通用部分条款及专用部分固化的参数。
（2）项目单位要求值超出标准技术参数值。
（3）需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成项目单位技术差异表，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6. 投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写技术偏差表外，必要时应提供相应试验报告。
7. 专用技术规范中标准技术参数表中的“标准参数值”栏是标准化参数（对应于正常的使用条件），不允许项目单位和投标人改动。
项目单位不能在表1中对参数做任何修改（包括里面有“项目单位填写”字样）；表1中若有“项目单位填写”项，项目单位应在表7中给出；投标人应在表1中“投标人保证值”一栏逐项填写，且应在表7中填写相应的响应值。
目录1总则 (3)1.1一般规定 (4)1.2投标人应提供的资质文件 (4)1.3投标人应提供的技术文件 (4)1.4标准与规范 (5)2结构及其他要求 (6)2.1结构 (6)2.2铭牌 (6)2.3其他技术要求 (7)2.4电气一次接口 (7)2.4.1安装要求 (7)2.4.2安装示意图 (7)3试验 (8)3.1例行试验 (8)3.2型式试验 (8)3.3特殊试验 (8)3.4现场试验 (8)4技术服务、工厂检验和监造 (8)4.1技术服务 (9)4.2工厂检验和监造 (9)1总则1.1一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
《10kV~500kV干式空心电抗器技术规范书》编制说明-天选打工人
《10kV~500kV干式空心电抗器技术规范书》编制说明1工作过程及团队1.1 技术规范书编制工作过程2023年4月~7月，完成10kV~500kV干式空心电抗器品类优化工作，依据10kV-35kV 补偿电容器组品类增补4个品类35kV串联空心电抗器，20个品类10kV串联空心电抗器。
2023年8月，启动10kV~500kV干式空心电抗器技术规范书修编工作。
2023年9月，完成10kV~500kV干式空心电抗器技术规范书对标、调研、修编初稿及组内修编内容评审。
2023年10月，完成10kV~500kV干式空心电抗器技术规范书修编初稿的南网专家评审工作，并形成10kV~500kV干式空心电抗器技术规范书修编稿。
1.2 参编单位及工作组成员本标准主编单位：xxxx本标准主要起草人：xxxx2主要编制内容1.《10kV-500kV干式空心电抗器技术规范书（通用部分）2022版v1.0》原技术规范书中5.1技术参数7）燃烧性能等级中要求达到F0级燃烧性能，按照GB/T1094.11-2022的要求F0级不进行燃烧试验，因此规范书规定有误。
新条款依据《GB/T1094.11-2022电力变压器第11部分：干式变压器》以及《GB T 5169.16-2017 电工电子产品着火危险试验第16部分:试验火焰50W水平与垂直火焰》进行修改。
新修编的条款内容为：燃烧性能等级应能满足F1级燃烧试验要求，且应提供燃烧性能等级试验报告（按照GB/T1094.11执行）。
材料的燃烧等级应能满足V0级、HB级燃烧试验要求，且应提供燃烧等级试验报告（按照GB/T 5169.16执行）。
2.《10kV-500kV干式空心电抗器技术规范书（通用部分）2022版v1.0》原技术规范书中6.2型式试验8）燃烧试验中依据的标准不全。
新修编的条款内容为：燃烧试验（按照GB/T1094.11和GB/T 5169.16规定执行）。
3.《10kV-500kV干式空心电抗器技术规范书（通用部分）2022版v1.0》原技术规范书中第六部分表6.1 试验项目及分类中“感应耐压试验”名称不恰当，经调研以及型号审查过程中供应商反馈电抗器感应耐压试验无法开展，感应耐压试验主要对绕组匝间绝缘进行考验，因此修改为绕组过电压试验，采用高频脉冲振荡法进行考核。
「10kV～66kV干式电抗器技术标准(附编制说明)」
附件１１：10kV~６6kV干式电抗器技术标准（附编制说明)国家电网公司目录1. 总则 (1)1.1目的ﻩ错误!未定义书签。
1.2 依据 ············································································错误!未定义书签。
1．3 内容 ·········································································错误!未定义书签。
10kV~500kV干式空心电抗器技术规范书修编内容汇总表(天选打工人)
增加：
2）绝缘子尺寸及高度
a.35kV空芯干式电抗器支柱绝缘子法兰安装4颗螺钉，安装孔规格“4-M12深18”、排孔直径"Φ140±0.5圆周上均布”。
b.海拔IOOOni及以下时，35kV干式空心电抗器绝缘子高度不低于457mm,海拔IOOOrn以上需根据实际海拔进行绝缘子高度修正。
根据主流厂家调研结果，对35kV干式空心并联、串联电抗器支柱绝缘子法兰安及绝缘子高度进行标准化
15
10k∖r500kV干式空心电抗器技术规范书（安全可控版）（通用部分）6.4.7雷电冲击耐压试验
无
增加
35kV及以下电压等级干式空心电抗器试睑项目中雷电冲击耐压试验、高频振荡下匝间绝缘耐压试验两项优先选择高频振荡下匝间绝缘耐压试验。
根据主流厂家调研，对35kV及以下电压等级干式空心电抗器试验条件进行优化
根据T/CEC130-2016
≪IOkV-IIOkV干式空心并联电抗器技术要求》及国网技术规范书，根据主流厂家调研，对换位导线使用条件具体化
9
Iokr50OkV干式空心电抗器技术规范书（安全可控版）
无
增加：
7）电抗器四周应设置围栏，围栏相关尺寸应满足设计标准要求，围栏材质应采
根据国网技术规范书，对地震烈度在6度及以上地区干式空心电抗器安装方式进行标准化
（通用部分）5.2.3安装方式
用不锈钢；电抗器中心至围栏的距离不小于电抗器外径的11倍。
10
IokV"50OkV干式空心电抗器技术规范书（安全可控版）（通用部分）5.2.9铭牌
无
增加：
t.由用户提供资产编码信息，设备名牌应
增加二维码。
根据主流厂家调研结果，增加铭牌打印二维码的要求
10KV电抗器技术标书
10KV电抗器技术标书1．总则1.1 本技术协议明确了买卖双方关于10kV电抗器的使用条件、技术参数、技术要求等方面的内容。
1.2 本技术协议中提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。
卖方提供符合本合同规定的，符合国家标准及行业通用性标准的产品，未提及部分按技术协议和卖方承诺中较高者执行。
1.3 本技术协议中没有明确的技术参数由投标单位填写，作为参考依据。
1.4 除本技术协议有特别说明外，本系统的报价依据、系统构成和参数选择均以买方提供的技术协议和图纸为准。
1.5 在详细设计时，供货设备的数量可能会发生变化，若有变化，则按相应的分项报价调整合同总价。
1.6 如果供方没有以书面形式对本技术协议要求的条文提出异议，则意味着卖方提供的10kV电抗器完全符合本技术协议的要求。
如有异议，不管是多么微小，都应在投标文件中以“偏离表”为标题的专门章节中加以详细描述。
1.7 本招标技术文件经招买卖双方确认后作为商务合同的附件，与合同正文具有同等法律效力。
1.8 本技术说明所述的10kV电抗器是指由设备及其配套电气元件和控制器件构成的成套设备。
2．使用条件2.1、绝对最高温度：+40 ℃绝对最低温度：-25 ℃年平均温度：12.1 ℃2.2、降雨量：年平均降雨量：586 mm年最大降雨量：1226.4 mm年最小降雨量：280 mm。
2.3、多年平均雷暴日数：天/年年最多雷暴日数：天/年。
2.4、冬季最大覆冰厚度:：mm最大积雪深度：mm。
2.5、相对湿度：年平均相对湿度。
2.6、户外风速：年平均风速：4.32 m/s；最大风速：17.36 m/s。
2.7、海拔高度：4.8 m。
2.8、地震烈度：6 。
2.9、安装地点：户内。
3．技术参数3.1 名称、型号及数量：干式空芯绕包铜芯限流电抗器XKSGK-10kV-800A-8%，共10 组（用于10kV 总配至各个10kV 分配电所的馈出线）3.1.1 额定电压：10KV3.1.2 额定电流：800A3.1.3 电抗率：8%3.1.4 母线剩余电压：65%3.1.5 短时、峰值耐受电流和持续时间：40kA/100kA/4S3.1.6 排列方式：三相垂直3.1.7 进出线角度：90°3.1.8 绕组导线材质:小截面多股无氧紫铜（T2），纯度：99.98%4．技术要求4.1 执行的标准和规范卖方保证所提供的合同设备符合或优于以下的标准及规范：GB-T1094.6-2011JB629-82IEC60076GB10229-885．供货范围及要求5.1 供货范围5.1.1 一般描述5.1.1.1 为保证产品运行可靠,投标人提供的10KV 限流电抗器应是具有高机械强度的整体包封的干式空心限流电抗器,与电抗器本体连接部件应采用铆接.它同时应是技术先进、性能优良、价格合理的设备。
10串联电抗器(正式)
干式空心串联电抗器试验报告一、工程概况：安装位置：10kV 电容器组试验日期：2006年11月27日试验人员：二、铭牌数据：型号：CKGL—166.8/10—5W 额定电压：10KV额定电抗率：5% 额定容量：168.8Kvar额定电流：526 A 短时电流：10.5k A 3S频率：50Hz 3相冲击水平：75kV西安中杨电气股份有限公司2006年9月三、绝缘电阻及直流电阻:1、绝缘电阻（MΩ）：o2、直流电阻（mΩ）:o电抗器直流电阻，与同温度下产品出厂值比较相应变化不应大于2%。
结论：合格3、交流耐压试验：对电抗器相间加交流电压30kV，一分钟无异常。
对电抗器绕组短接后整体对地加交流电压30kV，一分钟无异常。
结论：合格1干式空心串联电抗器试验报告一、工程概况：安装位置：10kV 电容器组试验日期：2006年11月27日试验人员：二、铭牌数据：型号：CKGL—400/10—10—12W 额定电压：10KV额定电抗率：12% 额定容量：400Kvar额定电流：481.1 A 短时电流：10.5k A 3S频率：50Hz 3相冲击水平：75kV西安中杨电气股份有限公司2006年9月三、绝缘电阻及直流电阻:1、绝缘电阻（MΩ）：o3、直流电阻（mΩ）:o电抗器直流电阻，与同温度下产品出厂值比较相应变化不应大于2%。
结论：合格3、交流耐压试验：对电抗器相间加交流电压30kV，一分钟无异常。
对电抗器绕组短接后整体对地加交流电压30kV，一分钟无异常。
结论：合格2。
电抗器技术标准
附件11：10kV～66kV干式电抗器技术标准（附编制说明）国家电网公司I目录1. 总则 (1)1.1 目的 (1)1.2 依据 (1)1.3 内容 (1)1.4 适用范围 (1)1.5 干式电抗器安全可靠性要求 (1)1.6 电抗器的型式 (1)1.7 选型原则 (2)1.8 关于干式电抗器技术参数和要求的说明 (2)1.9 引用标准 (2)1.10 使用条件 (3)2. 干式电抗器技术参数和要求 (4)2.1 基本要求 (4)2.2. 引用标准 (4)2.3. 使用条件 (4)2.4. 技术要求 (4)2.5. 工厂监造和检验 (10)2.6 试验 (11)2.7. 制造厂应提供的资料 (16)2.8 备品备件 (16)2.9 专用工具和仪器仪表 (16)2.10 包装、运输和保管要求 (16)2.11 技术服务 (17)2.12 干式电抗器性能评价指标 (17)10～66kV干式电抗器技术标准编制说明 (22)I10～66kV干式电抗器技术标准1.总则1.1目的为适应电网的发展要求，加强干式电抗器技术管理，保证干式电抗器的安全、可靠、稳定运行，特制定本技术标准。
1.2依据本标准是依据国家、行业和国际有关标准、规程和规范，并结合近年来国家电网公司输变电设备评估报告、生产运行情况分析以及设备现场运行经验制定。
1.3内容本标准对10kV～66kV干式电抗器的设计选型（运行选用）、订货、监造、出厂验收、包装运输、现场安装和现场验收等环节提出了具体的技术要求。
1.4 适用范围本标准适用于国家电网公司系统的10kV～66kV干式电抗器,包括并联电抗器和串联电抗器（含并联补偿电抗器、调谐电抗器或滤波电抗器、阻尼电抗器、限流电抗器、分裂电抗器）。
1.5干式电抗器安全可靠性要求10kV～66kV干式电抗器应优先采用设计制造经验成熟、结构简单、经受过运行考验的干式电抗器。
1.6电抗器的型式1.6.1 按电抗器有无铁芯分为三类：1.6.1.1空心电抗器：由包封绕组构成、不带任何铁芯的电抗器。
