用Excel求解沥青混合料矿料级配的方法

合集下载

运用EXCEL做沥青混凝土集料级配图及绘制泰勒横坐标

运用EXCEL做沥青混凝土集料级配图及绘制泰勒横坐标

运用EXCEL做沥青混凝土集料级配图及绘制泰勒横坐标摘要:主要描述用EXCEL中“规划求解”快速准确计算矿料级配及运用“图表向导”绘制图表曲线,另外阐述如何用泰勒横坐标代替传统的对数横坐标。

关键词:EXCEL,沥青混凝土;矿料级配;规划求解;泰勒横坐标;通常矿质混合料组成设计方法主要有数解法和图解法,但是只是局限于三种以下的矿料,矿料三种以上运用人工计算不但过于复杂并且容易出错,不容易调配,而用EXCE不但不容易出错,并且可以轻松计算三种以上的矿料级配,并且图文并茂,易于后期调整。

图解法及数解法本文不过与讨论,这里主要阐述如何运用EXCEL做矿料级配,本文以AC—16为例。

1.首先在EXCEL中输入如下图1所示的表格,所有表格内容都在下文中有详细解释及运用。

图12.输入各项约束公式在D8中输入公式“=D3*$C8/100”,用鼠标光标拖动D8右下角依次复制公式至N8。

再依次复制公式E8—E12,F8—F12,-------N8—N12.。

*****注意$C8中$是限定符号,拖动光标时只会一次变换后边的数字,而前边的字母不变。

如只变化为C8,C9,C10,而不是D9,E10,F10。

如下边的方差校准就不用$限定。

在方差校正这一行中D17中输入“=(D13-D14)^2”,然后依次拖动右下角光标复制公式至N18,O18是D18—N18的方差之和用求和公式表示3.用运规划求解计算级配菜单栏里点击“规划求解”选项,如果没有这一项点击加载“加载宏”加载。

点击后输入各种约束条件。

如图2所示图2约束条件中D13=0,C8到C12都大于等于0,所求合成级配大于等于级配下限,小于等于及配上限。

然后点击求解,弹出对话框选择“保留规划求解结果”点击确定。

初步集料级配自动计算自动填充到表格,如图3所示:图34.做出表格后接着制作图形,点击菜单栏“插入”中“图表”,选择XY散点图中的“平滑线散点图”。

选择“下一步”后弹出“图表源数据”对话框,拖动鼠标选择18行为X轴源数据D18----N18,接着按ctrl键同步选择合成级配,级配中指,以及上限级配和下限级配的数据。

用EXCEL进行SMA沥青混合料配合比辅助设计

用EXCEL进行SMA沥青混合料配合比辅助设计

用EXCEL进行SMA沥青混合料配合比辅助设计【摘要】Microsoft Excel是Office中的一个电子表格软件,它在办公自动化中得到了广泛应用,用Excel强大表格处理和数据计算功能,进行SMA沥青混合料配合比辅助设计,可以收到事半功倍的效果。

【关键词】Excel;SMA;沥青混合料;配合比设计计算机技术在工程计算中已经得到了普遍的应用,虽然商业的专业软件层出不穷,但由于这些软件的不可见性、不可修改性,给使用者带来了诸多的不便。

Microsoft Excel电子表格软件,它具有强大的计算、制图、制表和数据库操作功能,使用较为简单、方便,它在各个领域得到了广泛的应用。

SMA是一种由改性沥青、纤维稳定剂、矿粉、少量的细集料组成的沥青玛蹄脂,填充间断级配粗集料骨架的沥青混合料,具有“三多一少”的特点。

SMA 中加入较多的沥青(比普通混合料要高1%左右),增加矿粉用量,同时使用占沥青混合料质量的0.3%纤维作为稳定剂。

1.SMA配合比设计方法SMA混合料可分为粗集料骨架和富沥青玛蹄脂两大部分组成,其设计应主要考虑:(1)为SMA设计出一个由嵌挤作用形成的粗集料骨架结构;(2)设计出具有足够粘结力的玛蹄脂。

其设计步骤如下:1)选择原材料:所用粗集料、细集料、沥青、矿粉及纤维稳定剂等必须符合相关技术要求。

2)确定初试级配:在推荐的级配范围内,以4.75mm通过率为标志,选用3个不同等级(4.75mm通过率分别为23%、27%、31%),3个级配矿粉数量相同,使0.075mm通过率为10%左右,并分别测定3种配合比矿料的毛体积相对密度。

3)按《公路工程集料试验规程》(JTG E42-2005)的方法,测定4.75mm以上的粗集料的插捣相对密度,计算粗集料骨架松装间隙率VCADRC。

4)选择一个初试沥青用量,成型3组马歇尔试件,采用表干法测定试件的毛体积相对密度,实测混合料的最大相对密度或通过计算得到混合料的理论密度,计算试件的体积指标。

用 excel求解沥青混合料矿料级配的方法

用 excel求解沥青混合料矿料级配的方法

用excel求解沥青混合料矿料级配的方法
在Excel中,可以使用公式和函数来求解沥青混合料的矿料级配。

以下是一个简单的例子:
假设我们有以下四个混合料的产量(单位:吨):
A料:100
B料:200
C料:150
D料:150
我们可以使用以下公式来计算每种混合料的的比例(P):
P = (混合料产量 / 总产量) * 100
在Excel中,我们可以将这些数据输入到单元格中,然后使用SUM函数来计算总产量,使用SUMIF函数来计算每种混合料的的生产量,最后使用以上公式来计算每种混合料的比例。

例如,我们可以将这些数据输入到以下的Excel表格中:
然后,我们可以使用以下公式来计算每种混合料的比例:P(A料) = (100 / 600) * 100 = 16.67%
P(B料) = (200 / 600) * 100 = 33.33%
P(C料) = (150 / 600) * 100 = 25%。

谈 CAD 与 Excel 确定橡胶颗粒沥青混合料级配

谈 CAD 与 Excel 确定橡胶颗粒沥青混合料级配

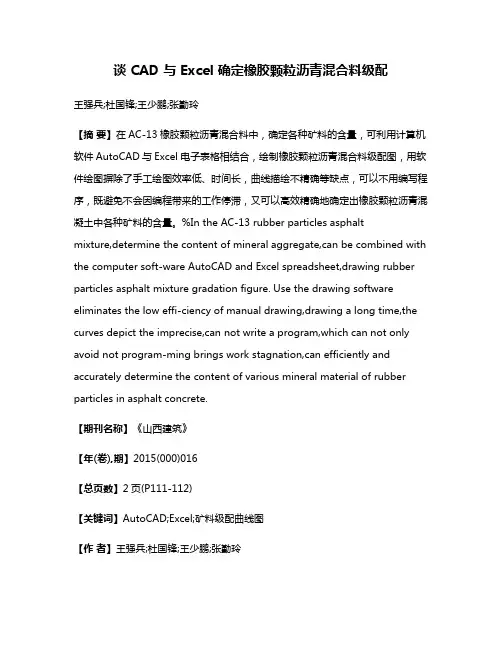

谈 CAD 与 Excel 确定橡胶颗粒沥青混合料级配王强兵;杜国锋;王少鹏;张勤玲【摘要】在AC-13橡胶颗粒沥青混合料中,确定各种矿料的含量,可利用计算机软件AutoCAD与Excel电子表格相结合,绘制橡胶颗粒沥青混合料级配图,用软件绘图摒除了手工绘图效率低、时间长,曲线描绘不精确等缺点,可以不用编写程序,既避免不会因编程带来的工作停滞,又可以高效精确地确定出橡胶颗粒沥青混凝土中各种矿料的含量。
