初中物理电学难点分析——分析电路及计算

图

图R3

V

R1

R2

A

S1a

P

b S2

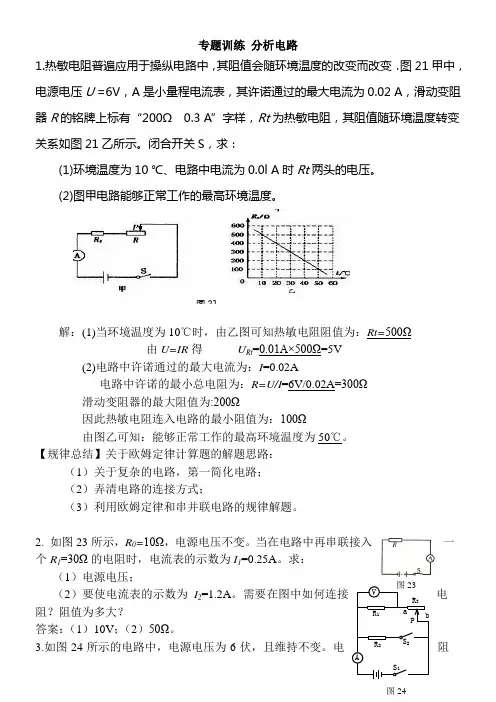

专题训练分析电路

1.热敏电阻广泛应用于控制电路中，其阻值会随环境温度的改变而改变．图21甲中，电源电压U =6V，A是小量程电流表，其允许通过的最大电流为0.02 A，滑动变阻器R的铭牌上标有“200Ω 0.3 A”字样，Rt为热敏电阻，其阻值随环境温度变化关系如图21乙所示。闭合开关S，求：

(1)环境温度为10 ℃、电路中电流为0.0l A时Rt两端的电压。

(2)图甲电路可以正常工作的最高环境温度。

解：(1)当环境温度为10℃时，由乙图可知热敏电阻阻值为：Rt=500Ω

由U=IR得U Rt=0.01A×500Ω=5V

(2)电路中允许通过的最大电流为：I=0.02A

电路中允许的最小总电阻为：R=U/I=6V/0.02A=300Ω

滑动变阻器的最大阻值为:200Ω

所以热敏电阻连入电路的最小阻值为：100Ω

由图乙可知：可以正常工作的最高环境温度为50℃。

【规律总结】关于欧姆定律计算题的解题思路：

（1）对于复杂的电路，首先简化电路；

（2）弄清电路的连接方式；

（3）利用欧姆定律和串并联电路的规律解题。

2. 如图23所示，R0=10Ω，电源电压不变。当在电路中再串联接

入一个R1=30Ω的电阻时，电流表的示数为I1=0.25A。求：

（1）电源电压；

（2）要使电流表的示数为I2=1.2A。需要在图中如何连接电阻？

阻值为多大？

答案：（1）10V；（2）50Ω。

3.如图24所示的电路中，电源电压为6伏，且保持不变。电

阻R1与R2为定值电阻，R3为滑动变阻器，其阻值变化范围是0～

20欧。

（1）当S1闭合，S2断开，滑片P滑到b端时，电压表的示数

为2伏，求电流表的示数。

（2）当S1、S2都闭合，滑片P滑到a 端时，电流表的示数为1.2

图21

安，求

R2

的阻值。

答案：（1）0.2安。（2）R2=10欧。

4、【2009•北京市】图13中，电阻R1与R3相等，

电阻R2与R4相等。现有一个两端电压为10V的电

源，当把该电源接在A、B两个接线端时，电压表

的示数为7.5V，电阻R1两端的电压为U1。当把该

电源接在C、D两个接线端时，电压表的示数为5V，电阻R2两端的电压为U2。

则下列选项正确是【】ACD

A.U1:U2=1:2

B.R1:R5=1:3

C.R2:R5=1:2

D.R1:R2=1:3

5、某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测

量未知电阻Rx阻值，图14中可实现测量R阻值的正确电路图是【】ACD

A B C D

6、【2009•茂名市】现有两个阻值不等的未知电阻R1和R2，为了分辨它们的

阻值大小，几个同学分别设计了如图15所示的四种电路，其中可行的是

【】ABC

7、【2009•齐齐哈尔市】如图17所示电路，电源电压保

持不变，闭合开关S，将滑动变阻器的滑片P向右移动

过程中（假设灯丝电阻不变），下列说法正确的是【】

A

A.电压表和电流表示数都变小

B.电压表和电流表示数的比值变大

C.电压表示数变大，灯变暗

D.电流表示数变大，灯变亮

图

图

图

8、【2009•兰州市】（6分）如图28所示电路，电源电压保持不变。在甲图中，闭合开关S ，电压表示数为4V ，电流表示数为0.4A ；乙图中，闭合开关S ，电压表示数为6V 。求： （1）R 1 、R 2的阻值； （2）乙图中电流表示数。

21112212410(20.464225(20.46(2)0.6A

106 1.2A 50.6 1.2 1.8(2V A

U U U V V V

V A

U V

I R U V I R I I I A A A ==Ω------=-=-===Ω---------===Ω=

==Ω

=+=+=-------1122U （1）在甲图中R =

分）I U R =分）I 在乙图中分）

（其它解法求出R 1 给２分，求出R 2给２分，求出乙图中电流表示数给２分。） 9、【2009•长沙市】某班科技小组的同学设计了一种简易的电子拉力计，图29是其原理图．放在水平地面上的物体A 通过硬质弹簧与拉环相连。弹簧上端和金属滑片P 固定在一起（弹簧的电阻不计，P 与R 2接触良好且不计摩擦）．已知物体A 的质量为100kg ，定值电阻R 1 = 6 Ω，R 2 是一根长为6cm 的均匀电阻线（阻值与其长度成

正比），其最大阻值为24Ω，电源电压为6V ，电流表的量程为0~06A ．当不拉拉环是时，金属滑片P 刚好处于a 端．已知该弹簧伸长的长度△l 与所受竖直向上的拉力F 间的关系如图30所示，问：

（1）要把电流表的表盘改为拉力计的表盘，则拉力计表盘的零刻度应标在电流表表盘的何处？ （2）闭合开关，当电流表示数为0.6A 时，R 2接入电路中的电阻为多少？ （3）在保证电路安全的条件下，物块A 对地面的压力范围是多少？（取g =10N/kg ） （1）当不拉拉环时，R 2 = 24Ω，由欧姆定律知，电路中电流 I =

Ω

+Ω=+=246V

621R R U R U = 0.2A 图

图

图30
