目前很多市区天线开始更换，但更换天线后下倾角是多少大 家很难确定，下面是我查的一些资料后整理的，共大家学习， 天线的垂直波瓣宽度与天线的型号有关，希望在计算前看” 说明书“
1、方位角
α=arctag(H/R)+β/2 天线高度H， 所希望得到的覆盖半径R， 天线垂直平面的半功率角β, α就是天线的倾角。
DSC1800电调双极化平板天线
市区天下倾角的调整方案
由于天线替换前天线增益是18dBi，垂直波瓣宽度是8°， 而替换后无论是海天还是杰赛GSM900和DSC1800D天线 垂直波瓣宽度均为14°（已经通过厂家技术支持得到证 实），那么市区天线按照垂直波瓣宽度是8°和垂直波瓣 宽度均为14°，那么通过下倾角计算公式 α=arctag(H/R)+β/2 得出的下倾角要相差3 °，那么在计 算下倾角时一定要确定天线的垂直的波瓣宽度，以免在市 区替换天线时出现越区现象。 天线分电调和非电调，电调跳线建议机械下倾角定为5 ° 注：调整下倾角时要严格按照仪器仪表来定位，避免塔工 按照经验来调整，这样会造成很大误差。
13
13 13 13 13 13 13 13
10.8
10.3 9.8 9.5 8.8 8.2 7.9 7.6
下倾角计算工具
说明：1.计算下倾角时请输入天线挂高和与周边基站距离
2.计算时需要判断基站所处无线环境，郊区县城按照一般城区考虑
3.设置下倾角还要考虑基站主要覆盖的区域在小区范围中的位置，距离基站较近时，可以考虑加大下倾角1-2度
4.由于下倾角的计算方法，各个规划区不同。
请大家首先判断该站点所属的规划区。
例如：如果是密集城区的站点，带入密集市区的一列，输入天线挂高、根据基站站距列表，输入与周边基站的距离，则得到下倾角。
以此类推。
5.密集市区范围：北京东四环、南二环、西三环、北四环之间区域
6.一般市区：五环内除密集市区的区域，回龙观、天通苑、机场、亦庄等区域，郊区县县城按照一般城区处理
7.郊县道路主要指北京到京外高速公路、国道、郊区县间公路以及郊区县城周边区域
426.6667。
基站天线的下倾角设置建议
基站天线的下倾角设置建议一、下倾角概述基站天线作为移动通信网络的终端，承载了电磁波发射与接收的双工功能，即移动通信信号传递的载体，其应用效果的好坏直接决定了移动通信网络的优劣。
基站天线的应用效果的好坏，一般受限于基站电磁环境、天线挂高、天线方位角及天线下倾角四大重要因素，只有四大因素相辅相成，方能实现基站天线的最佳应用效果，本文结合基站的各种电磁环境、天线挂高对基站天线下倾角的设置进行简单的分析介绍。
合理设置天线下倾角不但可以降低同频干扰的影响，有效控制基站的覆盖范围和整网的软切换比例（对CDMA网络而言），而且可以加强本基站覆盖区内的信号强度。
通常天线下倾角的设定有两个侧重方向，即侧重于干扰抑制和侧重于加强覆盖。
这两个侧重方向分别对应不同的下倾角算法。
一般而言，对基站分布密集的地区应侧重于考虑干扰抑制，而基站分布较稀疏的地区则侧重于考虑加强覆盖。
．考虑干扰抑制时的下倾角在基站天线半功率角范围内，天线增益下降缓慢，超过半功率角后，天线增益（尤其是上波瓣）衰减很快。
因此从控制干扰的角度考虑，可认为半功率角的延长线到地面的交点（B点）为该基站的实际覆盖边缘。
在基站周围环境理想情况下，下倾角可按以下公式计图1、基站天线控制干扰时的下倾角应用图其中α为天线的下倾角，H为天线有效高度，β为天线的垂直半功率角。
R为该小区最远的覆盖距离，即覆盖长径R。
.考虑加强覆盖时的下倾角在基站分布较稀疏的地区，天线下倾角设定无需考虑垂直半功率角等因素的影响。
为保证覆盖区边缘有足够强的信号，可认为天线主瓣方向延长线到地面的交点（B点）为该基站的实际覆盖边缘。
在基站周围环境理想情况下，下倾角可按以下公式计算。
α＝actan（H/R）公式二公式二含义如下图所示。
图二、基站天线控制信号强度时的下倾角应用图二、下倾角设置的应用分析.下倾角分类目前天线行业内天线的下倾角实现方式有三种：机械下倾角、预置电下倾角以及电调下倾角；需要下倾角=机械下倾角+预置电下倾角+电调下倾角。
天馈参数调整参考

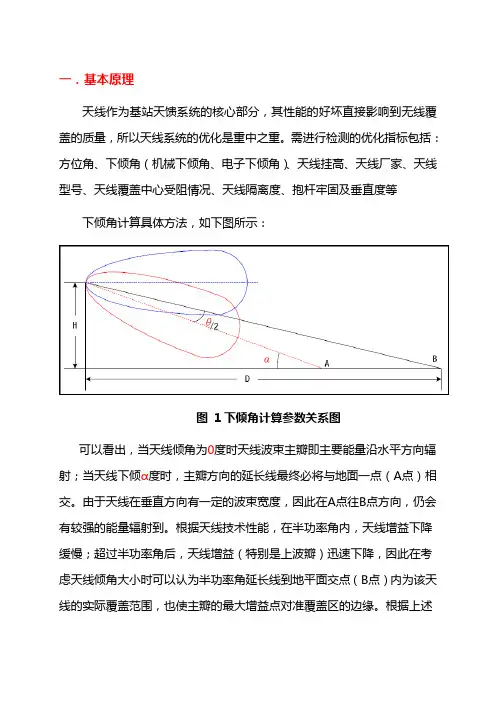

一．基本原理天线作为基站天馈系统的核心部分，其性能的好坏直接影响到无线覆盖的质量，所以天线系统的优化是重中之重。
需进行检测的优化指标包括：方位角、下倾角（机械下倾角、电子下倾角）、天线挂高、天线厂家、天线型号、天线覆盖中心受阻情况、天线隔离度、抱杆牢固及垂直度等下倾角计算具体方法，如下图所示：图 1下倾角计算参数关系图可以看出，当天线倾角为0度时天线波束主瓣即主要能量沿水平方向辐射；当天线下倾α度时，主瓣方向的延长线最终必将与地面一点（A点）相交。
由于天线在垂直方向有一定的波束宽度，因此在A点往B点方向，仍会有较强的能量辐射到。
根据天线技术性能，在半功率角内，天线增益下降缓慢；超过半功率角后，天线增益（特别是上波瓣）迅速下降，因此在考虑天线倾角大小时可以认为半功率角延长线到地平面交点（B点）内为该天线的实际覆盖范围，也使主瓣的最大增益点对准覆盖区的边缘。
根据上述分析以及三角几何原理，可以推导出天线高度、下倾角、覆盖距离三者之间的关系为：α＝arctg (H/D)+ θ/2-γe上面两个式子中，α为天线的初始机械下倾角，单位为度；H表示站点的有效高度，也就是天线挂高和周围覆盖区域平均高度之差，单位为米；D表示该站点天线到本扇区需要覆盖边缘的距离，单位为米；θ表示天线的垂直波束宽度，单位为度；γe表示天线电下倾的角度，单位为度。
上式可以用来估算倾角调整后的覆盖距离。
但应用该式时有限制条件：倾角必须大于半功率角之一半。
式中垂直波束宽度可以查具体天线技术指标或计算得出。
当基站距离覆盖目标大于800米时，大面积覆盖仍是最重要的关注点，估算天线下倾角时不必考虑垂直半功率角的影响，此时下倾角一般为1-4度；特殊情况下如基站本身已经建在较高位置，此时下倾角也可能较大。
为了便于实际运用和考虑相邻小区间必要的部分区域重叠，密集市区基站到覆盖目标距离D可以简化为小区设计半径；天线高度H指基站与覆盖目标的相对高度，并且本文我们只讨论近似平原地区。
天线下倾角设置参考表
天线下倾角设置参考表一、天线类型选择在移动通信网工程设计中，应该根据网络的覆盖要求、话务量分布、抗干扰要求和网络服务质量等实际情况来合理的选择基站天线。
由于天线类型的选择与地形、地物，以及话务量分布紧密相关，可以将天线使用环境大致分为五种类型：城区、密集城区、郊区、农村地区、交通干线等。
1、城区基站天线城区基站密度较高，单站预期覆盖范围较小，选择基站天线时应考虑以下几方面。
（1）为减少干扰，应选用水平半功率角接近于60度的天线。
这样的天线所构成的辐射方向图接近于理想的三叶草型蜂窝结构，与现网适配性较好，有助于控制越区切换。
如下图所示。
（2）城区基站一般不要求大范围覆盖，而更注重覆盖的深度。
由于中等增益天线的有效垂直波束相比于高增益天线较宽，覆盖半径内有效的深度覆盖范围较大，可以改善室内覆盖效果，所以选用中等增益天线较好。
（3）由于城区基站天线安装空间往往有限，所以选用双极化天线比较切合实际。
综上所述，城区基站宜选用水平半功率角为60 度左右的中等增益的双极化天线。
例如水平半功率角为65度的15dBi双极化天线。
2、密集城区基站天线密集城区基站天线的选择与一般城区基站类似。
但由于密集城区基站站距往往只有400米到600 米，在使用水平半功率角为65度的15dBi 双极化天线，且天线有效挂高35 米的情况下，天线下倾角可能设置在14.0 度到11.5 度之间。
此时如果单纯采用机械下倾的方式，倾角过大将引起水平波束变宽，干扰增大，同时上副瓣也会引入较大干扰；而采用电子式倾角天线，则可以较好的解决波形畸变的问题，产生的干扰相对较小。
所以密集城区基站选用电子式倾角的水平半功率角为60 度左右的中等增益双极化天线较为合适。
3、农村地区基站天线在农村地区，鉴于话务量较小，预期覆盖面积较大的特点，选择基站天线时应考虑以下几方面。
(1)对于CDMA网络而言，为提高定向基站两扇区天线服务交叠区间的通信质量(交叠区内有宏观分集的效果)，增大交叠区面积，宜选用水平半功率角较大的天线。
天线选用原则及下倾角计算

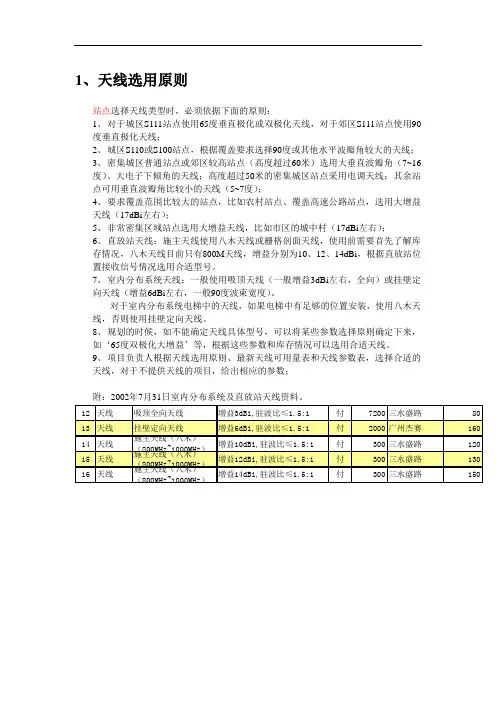

1、天线选用原则站点选择天线类型时，必须依据下面的原则：1、对于城区S111站点使用65度垂直极化或双极化天线，对于郊区S111站点使用90度垂直极化天线；2、城区S110或S100站点，根据覆盖要求选择90度或其他水平波瓣角较大的天线；3、密集城区普通站点或郊区较高站点（高度超过60米）选用大垂直波瓣角（7~16度）、大电子下倾角的天线；高度超过50米的密集城区站点采用电调天线；其余站点可用垂直波瓣角比较小的天线（5~7度）；4、要求覆盖范围比较大的站点，比如农村站点、覆盖高速公路站点，选用大增益天线（17dBi左右）；5、非常密集区域站点选用大增益天线，比如市区的城中村（17dBi左右）；6、直放站天线：施主天线使用八木天线或栅格剖面天线，使用前需要首先了解库存情况，八木天线目前只有800M天线，增益分别为10、12、14dBi，根据直放站位置接收信号情况选用合适型号。
7、室内分布系统天线：一般使用吸顶天线（一般增益3dBi左右，全向）或挂壁定向天线（增益6dBi左右，一般90度波束宽度）。
对于室内分布系统电梯中的天线，如果电梯中有足够的位置安装，使用八木天线，否则使用挂壁定向天线。
