DPSK调制与解调(键控调制相干解调)
2dpsk差分相干解调原理

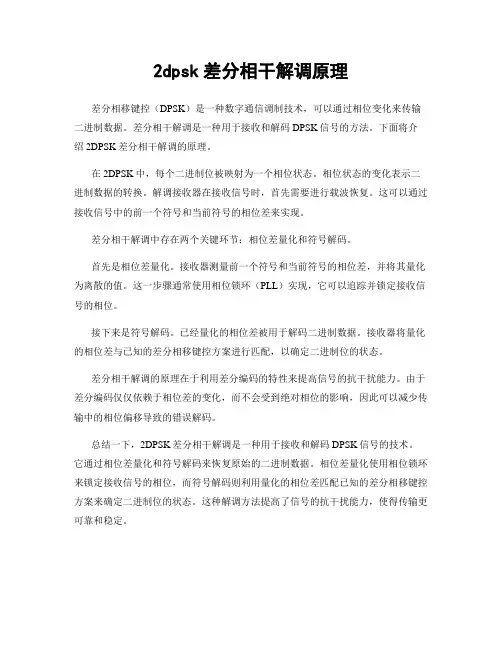

2dpsk差分相干解调原理
差分相移键控（DPSK）是一种数字通信调制技术，可以通过相位变化来传输二进制数据。
差分相干解调是一种用于接收和解码DPSK信号的方法。
下面将介绍2DPSK差分相干解调的原理。
在2DPSK中，每个二进制位被映射为一个相位状态。
相位状态的变化表示二进制数据的转换。
解调接收器在接收信号时，首先需要进行载波恢复。
这可以通过接收信号中的前一个符号和当前符号的相位差来实现。
差分相干解调中存在两个关键环节：相位差量化和符号解码。
首先是相位差量化。
接收器测量前一个符号和当前符号的相位差，并将其量化为离散的值。
这一步骤通常使用相位锁环（PLL）实现，它可以追踪并锁定接收信号的相位。
接下来是符号解码。
已经量化的相位差被用于解码二进制数据。
接收器将量化的相位差与已知的差分相移键控方案进行匹配，以确定二进制位的状态。
差分相干解调的原理在于利用差分编码的特性来提高信号的抗干扰能力。
由于差分编码仅仅依赖于相位差的变化，而不会受到绝对相位的影响，因此可以减少传输中的相位偏移导致的错误解码。
总结一下，2DPSK差分相干解调是一种用于接收和解码DPSK信号的技术。
它通过相位差量化和符号解码来恢复原始的二进制数据。
相位差量化使用相位锁环来锁定接收信号的相位，而符号解码则利用量化的相位差匹配已知的差分相移键控方案来确定二进制位的状态。
这种解调方法提高了信号的抗干扰能力，使得传输更可靠和稳定。
PSK(DPSK)调制与解调资料讲解
P S K(D P S K)调制与解调实验题目——PSK（DPSK）调制与解调一、实验目的1、掌握绝对码、相对码的概念以及它们之间的变换关系和变换方法。
2、掌握产生PSK(DPSK)信号的方法。
3、掌握PSK(DPSK)信号的频谱特性。
二、实验内容1、观察绝对码和相对码的波形。
2、观察PSK(DPSK)信号波形。
3、观察PSK(DPSK)信号频谱。
4、观察PSK(DPSK)相干解调器各点波形。
三、实验仪器1、信号源模块2、数字调制模块3、数字解调模块4、20M双踪示波器5、导线若干四、实验原理1、2PSK(2DPSK)调制原理2PSK信号是用载波相位的变化表征被传输信息状态的，通常规定0相位载波和π相位载波分别代表传1和传0，其时域波形示意图如图所示。
2PSK 信号是用载波的不同相位直接去表示相应的数字信号而得出的，在这种绝对移相的方式中，由于发送端是以某一个相位作为基准的，因而在接收系统也必须有这样一个固定基准相位作参考。
如果这个参考相位发生变化，则恢复的数字信息就会与发送的数字信息完全相反，从而造成错误的恢复。
这种现象常称为2PSK 的“倒π”现象，因此，实际中一般不采用2PSK 方式，而采用差分移相（2DPSK ）方式。
2DPSK 方式即是利用前后相邻码元的相对载波相位值去表示数字信息的一种方式。
如图为对同一组二进制信号调制后的2PSK 与2DPSK 波形。
0 0 0 1 0 1 1 1 0 0 0 1 1 1 0 0 1数字信息（绝对码）PSK 波形DPSK 波形相对码从图中可以看出，2DPSK 信号波形与2PSK 的不同。
2DPSK 波形的同一相位并不对应相同的数字信息符号，而前后码元相对相位的差才唯一决定信息符号。
这说明，解调2DPSK 信号时并不依赖于某一固定的载波相位参考值。
只要前后码元的相对相位关系不破坏，则鉴别这个关系就可以正确恢复数字信息，这就避免了2PSK 方式中的“倒π”现象发生。
通信原理2DPSK调制与解调实验报告
通信原理课程设计报告一. 2DPSK基本原理1.2DPSK信号原理2DPSK方式即是利用前后相邻码元的相对相位值去表示数字信息的一种方式。
现假设用Φ表示本码元初相与前一码元初相之差，并规定：Φ＝0表示0码，Φ＝π表示1码。
则数字信息序列与2DPSK信号的码元相位关系可举例表示如2PSK信号是用载波的不同相位直接去表示相应的数字信号而得出的，在接收端只能采用相干解调，它的时域波形图如图2.1所示。
图1.1 2DPSK信号在这种绝对移相方式中，发送端是采用某一个相位作为基准，所以在系统接收端也必须采用相同的基准相位。
如果基准相位发生变化，则在接收端回复的信号将与发送的数字信息完全相反。
所以在实际过程中一般不采用绝对移相方式，而采用相对移相方式。
定义∆Φ为本码元初相与前一码元初相之差，假设：∆Φ=0→数字信息“0”；∆Φ=π→数字信息“1”。
则数字信息序列与2DPSK信号的码元相位关系可举例表示如下：数字信息： 1 0 1 1 0 1 1 1 0 1DPSK信号相位：0 π π 0 π π 0 π 0 0 π或：π 0 0 π 0 0 π 0 π π 02. 2DPSK信号的调制原理一般来说，2DPSK信号有两种调试方法，即模拟调制法和键控法。
2DPSK 信号的的模拟调制法框图如下图 1.2.1，其中码变换的过程为将输入的单极性不归零码转换为双极性不归零码。
图1.2.1 模拟调制法2DPSK信号的的键控调制法框图如下图1.2.2，其中码变换的过程为将输入的基带信号差分，即变为它的相对码。
选相开关作用为当输入为数字信息“0”时接相位0，当输入数字信息为“1”时接pi。
图1.2.2 键控法调制原理图3. 2DPSK信号的解调原理2DPSK信号最常用的解调方法有两种，一种是极性比较和码变换法，另一种是差分相干解调法。
(1) 2DPSK信号解调的极性比较法它的原理是2DPSK信号先经过带通滤波器，去除调制信号频带以外的在信道中混入的噪声，再与本地载波相乘，去掉调制信号中的载波成分，再经过低通滤波器去除高频成分，得到包含基带信号的低频信号，将其送入抽样判决器中进行抽样判决的到基带信号的差分码，再经过逆差分器，就得到了基带信号。
《DPSK调制和解调》课件
DPSK解调相对于QPSK和BPSK具有更好的性能， 尤其适用于中高速数据传输和多径传播环境。
04
DPSK调制和解调的应用
DPSK调制和解调在通信系统中的应用
数据传输
移动通信
DPSK调制技术常用于无线通信和光 纤通信中，能够提高数据传输的可靠 性和稳定性。
优化调制解调电路设计
优化DPSK调制解调电路设计，降低成本并 提高性能。
采用前向纠错编码技术
结合前向纠错编码技术，提高DPSK系统的 抗突发干扰能力。
研究新型调制方式
研究新型的数字调制方式，以克服DPSK调 制的缺点并进一步提高性能。
THANKS
感谢观看
《dpsk调制和解调》PPT 课件
• DPSK调制原理 • DPSK信号的特性 • DPSK解调原理 • DPSK调制和解调的应用 • DPSK调制和解调的优缺点
01
DPSK调制原理
DPSK调制简介
DPSK是差分相位移键控的缩写 ，是一种数字调制方式，用于将 数字信号转换为适合传输的信号
。
DPSK调制利用了相位的变化来 表示数字信号中的比特信息，通 过比较相邻的码元来获得相位变
多普勒雷达
02
03
合成孔径雷达
利用DPSK调制，多普勒雷达能 够更准确地测量目标的运动速度 和方向。
在合成孔径雷达中，DPSK调制 用于提高图像的分辨率和清晰度 。
DPSK调制和解调在其他领域的应用
物联网
在物联网中，DPSK调制用于无线 传感器网络的信号传输，能够实 现低功耗、长距离的数据传输。
智能交通系统
易于实现
2psk与2dpsk调制与解调原理 -回复
2psk与2dpsk调制与解调原理-回复2PSK（2相移键控）和2DPSK（2差分相移键控）是常见的数字通信调制与解调技术，它们在许多无线通信系统中得到广泛应用。
本文将一步一步回答有关这两种调制与解调原理的问题，以帮助读者更好地理解它们。
首先，我们来解释一下PSK和DPSK的概念。
相移键控（PSK）是一种调制技术，其中不同的信息比特被编码为不同的相位值。
而差分相移键控（DPSK）则是一种变体，其中相邻的信息比特之间的相对相位差被编码为符号值。
1. 什么是2PSK调制与解调？2PSK是一种二进制调制技术，其中每个符号代表一个比特。
调制过程中，数字信号通过改变载波的相位来传输信息。
正弦波的相位可以取0度或180度来表示不同的比特值。
解调过程中，接收端通过检测正弦波的相位来恢复原始的比特信息。
2. 什么是2DPSK调制与解调？2DPSK也是一种二进制调制技术，其中每个符号代表一个比特。
与2PSK 不同的是，2DPSK采用差分编码方式，将相邻比特之间的相对相位差编码为不同的符号值。
调制过程中，相位的改变不再表示比特值，而是表示相对相位差的变化。
解调过程中，接收端通过检测相对相位差的变化来恢复原始的比特信息。
3. 2PSK的调制过程是怎样的？2PSK调制过程的关键就是改变载波的相位来代表不同的比特值。
在调制器中，原始二进制数据流被转换为正弦波信号。
如果比特为1，则正弦波的相位被设定为180度；如果比特为0，则正弦波的相位为0度。
通过这种方式，二进制数据被转换为相位值，并传输到接收端。
4. 2PSK的解调过程是怎样的？2PSK解调过程的关键是检测接收信号的相位来恢复原始的比特信息。
在解调器中，接收到的信号经过变换后，被转换为数字信号。
这个过程通常涉及使用锁相环等技术来跟踪接收信号的相位。
根据相位的变化，解调器可以判断每个符号的比特值是0还是1。
5. 2DPSK的调制过程是怎样的？2DPSK采用差分编码方式，将每个比特的相对相位差编码为不同的符号值。
利用MATLAB实现DPSK调制及解调

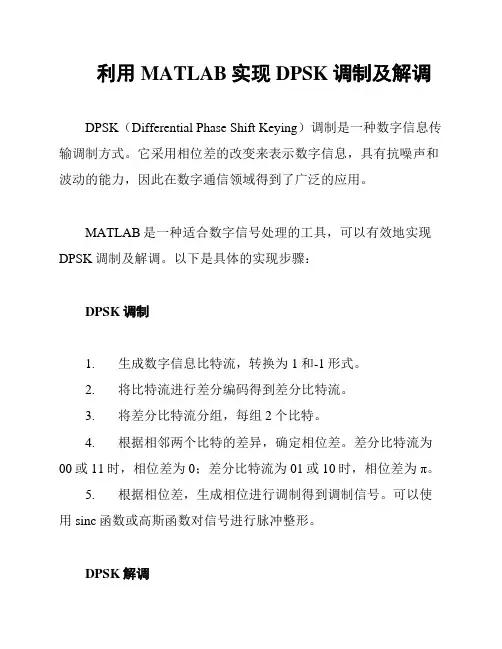

利用MATLAB实现DPSK调制及解调
DPSK（Differential Phase Shift Keying）调制是一种数字信息传输调制方式。
它采用相位差的改变来表示数字信息，具有抗噪声和波动的能力，因此在数字通信领域得到了广泛的应用。
MATLAB是一种适合数字信号处理的工具，可以有效地实现DPSK调制及解调。
以下是具体的实现步骤：
DPSK调制
1. 生成数字信息比特流，转换为1和-1形式。
2. 将比特流进行差分编码得到差分比特流。
3. 将差分比特流分组，每组2个比特。
4. 根据相邻两个比特的差异，确定相位差。
差分比特流为00或11时，相位差为0；差分比特流为01或10时，相位差为π。
5. 根据相位差，生成相位进行调制得到调制信号。
可以使用sinc函数或高斯函数对信号进行脉冲整形。
DPSK解调
1. 将DPSK调制后的信号送入相干解调器。
2. 使用带通滤波器去除高频噪声。
3. 再次进行相干解调，得到调制信号。
4. 对调制信号进行差分解码还原差分比特流。
5. 对差分比特流进行译码得到数字信息比特流。
利用MATLAB实现DPSK调制及解调的代码可在Matlab官网上找到并学习使用。
DPSK
主要内容： 7.1 数字带通传输系统概述 7.2-5 二进制数字调制原理-2ASK、2FSK、2PSK、2DPSK 7.6 二进制数字调制系统的抗噪声性能 7.7 二进制数字调制系统的性能比较 7.8-9 多进制数字调制系统-MASK和MFSK、QPSK和QDPSK 7.10-11 新型数字带通调制技术-正交振幅调制QAM 、最小移
＋
an
bn
bn－ 1 延迟Tb (a)
码变换 器
an= bn ⊕bn-1
＋
bn
an
延迟Tb bn－ 1 (b)
码反变换器
2DPSK信号的表示
2DPSK信号的表达式与2PSK的形式应完全相同，
所不同的只是s(t) 信号表示的是差分码数字序列bn。
s2DPSK (t) s(t) cosct
s(t) bng(t nTB )
1 0 1 1 0 0 1 绝对码
an
0°初相
180°初相
1 1 0 1 1 1 0 相对码
bn
7.5 二进制数字调制原理2DPSK
2DPSK 信号的表示、时间波形 2DPSK信号的功率谱密度 2DPSK 信号的调制原理 2DPSK 信号的解调
2DPSK信号的功率谱密度 --与2PSK相同
bn = an ⊕bn-1
2DPSK调制原理 差分码 + 2PSK = 2DPSK
绝对相移2PSK
绝对码an
差分码bn
s(t)
码型变换
乘法器
e 2DPSK(t)
bn = an ⊕bn-1
双极性 NRZ
cos ct
2PSK调制器原理框图 (a) 模拟调制 法
2DPSK调制原理
实验4PSK(DPSK)调制解调实验分析
班级通信1403 学号201409732 姓名裴振启指导教师邵军花日期实验4 PSK（DPSK）调制解调实验一、实验目的1. 掌握PSK 调制解调的工作原理及性能要求；2. 进行PSK 调制、解调实验，掌握电路调整测试方法；3. 掌握二相绝对码与相对码的码变换方法。
二、实验仪器1．PSK QPSK调制模块，位号A2．PSK QPSK解调模块，位号C3．时钟与基带数据发生模块，位号：G4．噪声模块，位号B5．复接/解复接、同步技术模块，位号I6．20M双踪示波器1台7．小平口螺丝刀1只8．频率计1台（选用）9．信号连接线4根三、实验原理PSK QPSK调制/解调模块，除能完成上述PSK（DPSK）调制/解调全部实验外还能进行QPSK、ASK调制/解调等实验。
不同调制方式的转換是通过开关4SW02及插塞37K01、37K02、四、PSK（DPSK）调制/解调实验进行PSK（DPSK）调制时，工作状态预置开关4SW02置于00001， 37K01、37K02①和②位挿入挿塞，38K01、38K02均处于1，2位相连（挿塞挿左边）。
相位键控调制在数字通信系统中是一种极重要的调制方式，它具有优良的抗干扰噪声性能及较高的频带利用率。
在相同的信噪比条件下，可获得比其他调制方式（例如：ASK、FSK）更低的误码率，因而广泛应用在实际通信系统中。
本实验箱采用相位选择法实现二进制相位调制，绝对移相键控（CPSK或简称PSK）是用输入的基带信号（绝对码）直接控制选择开关通断，从而选择不同相位的载波来实现。
相对移相键控（DPSK）采用绝对码与相对码变换后，用相对码控制选择开关通断来实现。
1．PSK调制电路工作原理二相相位键控的载波为1.024MHz，数字基带信号有32Kb/s伪随机码、及其相对码、32KHz 方波、外加数字信号等。
相位键控调制电原理框图，如图6-1所示。
图6-1 相位键控调制电原理框图1）滤波器、同相放大器和反相放大器从图6-1看出，1024KHZ 的方波经37R29加到由运放37UO4A 及周边元件组成的低通滤波器，其输出变为l024KHZ 正弦波，它通过37U05A 同相放大和37U05B 反相放大，从而得到l024KHZ 的同相和反相正弦载波，电位器37W01可调节反相放大器的增益，从而使同相载波与反相载波的幅度相等，然后同相和反相正弦载波被送到模拟开关乘法器。
2DPSK的调制和解调(键控调制 相干解调)解析
用SystemView 仿真实现二进制差分相位键控（2DPSK ）的调制1、实验目的：（1）了解2DPSK 系统的电路组成、工作原理和特点；（2）分别从时域、频域视角观测2DPSK 系统中的基带信号、载波及已调信号； （3）熟悉系统中信号功率谱的特点。
2、实验内容：以PN 码作为系统输入信号，码速率Rb ＝10kbit/s 。
（1）采用键控法实现2DPSK 的调制；分别观测绝对码序列、差分编码序列，比较两序列的波形；观察调制信号、载波及2DPSK 等信号的波形。
（2）获取主要信号的功率谱密度。
3、实验原理：2DPSK 方式是用前后相邻码元的载波相对相位变化来表示数字信息。
假设前后相邻码元的载波相位差为∆ϕ，可定义一种数字信息与∆ϕ之间的关系为则一组二进制数字信息与其对应的2DPSK 信号的载波相位关系如下表所示数字信息与∆ϕ 之间的关系也可以定义为2DPSK 信号调制过程波形如图1所示。
0,01φπ⎧∆=⎨⎩表示数字信息“”，表示数字信息“”()()1 1 0 1 0 0 1 102DPSK 0 0 0 0 0 00 0 0 0ππππππππππ二进制数字信息：信号相位：或0,10φπ⎧∆=⎨⎩表示数字信息“”，表示数字信息“”图1 2DPSK 信号调制过程波形可以看出，2DPSK 信号的实现方法可以采用：首先对二进制数字基带信号进行差分编码，将绝对码表示二进制信息变换为用相对码表示二进制信息，然后再进行绝对调相，从而产生二进制差分相位键控信号。
2DPSK 信号调制器原理图如图2所示。
图2 2DPSK 信号调制器原理图其中码变换即差分编码器如图3所示。
在差分编码器中：{a n }为二进制绝对码序列，{dn }为差分编码序列。
D 触发器用于将序列延迟一个码元间隔，在SystemView 中此延迟环节一般可不采用D 触发器，而是采用操作库中的“延迟图符块”。
绝对码相对码载波DPSK 信号101100101 0 0 1 0 1 1 0 2开关电路图3差分编码器4、系统组成、图符块参数设置及仿真结果：键控法：采用键控法进行调制的组成如图4所示。
实验指导书 第5节 2DPSK调制与相干解调
2DPSK调制与相干解调一、实验目的1、了解2DPSK的调制原理；2、掌握绝对码、相对码相互变换方法；二、实验内容1、用示波器观察2DPSK调制器信号波形与绝对码比较是否符合调制规律；2、用示波器观察2DPSK信号频谱；3、用示波器观察2DPSK信号解调器信号波形；4、观察相位含糊所产生的后果；三、预习要求：1、复习教材有关2DPSK的调制与解调的理论。
2、复习绝/相、相/绝变换的原理。
四、实验原理1、2DPSK调制二进制差分相移键控常简称为二相相对调相，记作2DPSK。
它不是利用载波相位的绝对数值传送数字信息，而是用前后码元的相对载波相位值传送数字信息。
所谓相对载波相位是指本码元初相与前一码元初相之差。
假设相对载波相位值用相位偏移表示，并规定数字信息序列与之间的关系为则按照该规定可画出2DPSK信号的波形如图1所示。
由于初始参考相位有两种可能，因此2DPSK信号的波形可以有两种（另一种相位完全相反，图中未画出）。
为便于比较，图中还给出了2PSK信号的波形。
由图1可以看出：（1）与2PSK的波形不同，2DPSK波形的同一相位并不对应相同的数字信息符号，而前后码元的相对相位才能唯一确定信息符号。
这说明解调2DPSK信号时，并不依赖于某一固定的载波相位参考值，只要前后码元的相对相位关系不破坏，则鉴别这个相位关系就可正确恢复数字信息。
这就避免了2PSK方式中的“倒π”现象发生。
由于相对移相调制无“反问工作”问题，因此得到广泛的应用。
（2）单从波形上看，2DPSK与2PSK是无法分辩的，比如图1中2DPSK也可以是另一符号序列（见图中下部的序列，称为相对码，而将原符号序列称为绝对码）经绝对移相而形成的。
这说明，一方面，只有已知移相键控方式是绝对的还是相对的，才能正确判定原信息；另一方面，相对移相信号可以看作是把数字信息序列（绝对码）变换成相对码，然后再根据相对码进行绝对移相而形成。
这就为2DPSK信号的调制与解调指出了一种借助绝对移相途径实现的方法。
通信原理实验八 PSK DPSK 调制、解调原理实训
实验八 PSK/DPSK 调制、解调原理实训一、实验目的1、掌握二相 BPSK（DPSK）调制解调的工作原理及电路组成；2、了解载频信号的产生方法；3、掌握二相绝对码与相对码的码变换方法。
图 8-1 PSK/DPSK 调制解调实验模块二、实验电路工作原理（一）调制实验：在本实验中，绝对移相键控（PSK）是采用直接调相法来实现的，也就是用输入的基带信号直接控制已输入载波相位的变化来实现相移键控。
本实验中PSK 调制二相PSK(DPSK)的载波为1.024MHz，数字基带信号有32Kbit/s 伪随机码、2KHz 方波、CVSD 编码信号等。
模拟信号1.024MHz 载波输入到载波倒相器的反相输入端，在输出端即可得到一个反相的载波信号，即π相载波信号。
调节电位器VR801 和VR802 可使0 相载波与π相载波的幅度相等。
对载波的相移键控是用模拟开关电路实现的。
0 相载波与π相载波分别加到两个模拟开关的输入端，在数字基带信号的信码中，它的正极性加到模拟开关1 的输入控制端，它反极性加到模拟开关2 的输入控制端，用来控制两个同频反相载波的通断。
当信码为“1”码时，模拟开关1 的输入控制端为高电平，开关1 导通，输出0 相载波；而模拟开关2 的输入控制端为低电平，开关2 截止。
反之，当信码为“0”码时，模拟开关1 的输入控制端为低电平，开关1 截止；而模拟开关2 的输入控制端却为高电平，开关2 导通，输出π相载波。
两个模拟开关的输出通过载波输出开关J801 合路叠加后输出为二相PSK 调制信号。
DPSK 是利用前后相邻码元对应的载波相对相移来表示数字信息的一种相移键控方式。
绝对码是以基带信号码元的电平直接表示数字信息的，如规定高电平代表“1”，低电平代表“0”。
相对码是用基带信号码元的电平与前一码元的电平有无变化来表示数字信息的，如规定：相对码中有跳变表示1，无跳变表示0。
(二)解调实验:该解调器由三部分组成：载波提取电路、位定时恢复电路与信码再生整形电路。
超短波电台的数字调制和解调技术
超短波电台的数字调制和解调技术超短波（Ultra Short Wave，简称USW）是指频率介于300MHz到3GHz之间的无线电波。
它具有传输距离远、信号穿透力强、抗干扰性能好等特点，因而在无线通信领域被广泛应用。
在超短波电台的通信过程中，数字调制和解调技术起着至关重要的作用。
本文将重点介绍超短波电台的数字调制和解调技术的原理和应用。
数字调制是将模拟信号转换为数字信号的过程。
在超短波电台中，采用数字调制可以在有限的带宽内传输更多的信息，提高信号的可靠性和传输效率。
常见的数字调制技术有频移键控（FSK）调制、相移键控（PSK）调制和正交振幅调制（QAM）等。
其中，频移键控调制是一种简单且广泛应用于超短波电台的数字调制技术。
它通过改变载波的频率来表示数字信号的不同状态。
例如，二进制数字信号“1”可以表示为载波频率偏高，而“0”可以表示为载波频率偏低。
频移键控调制的优点在于抗干扰能力强，但其缺点是传输效率相对较低。
相移键控调制是一种更为灵活的数字调制技术。
它通过改变载波的相位来表示数字信号的不同状态。
相位的改变可以使载波波形的形状发生变化，从而表示不同的数字信息。
相移键控调制的常见形式有二进制相移键控（BPSK）调制、四进制相移键控（QPSK）调制等。
相移键控调制技术的优点在于传输效率较高，但对于抗干扰能力要求较高。
正交振幅调制是一种结合了幅度和相位的数字调制技术。
它利用两个正交的调制信号来表示数字信号的不同状态。
正交振幅调制的常见形式有四进制正交振幅调制（QAM）调制、八进制正交振幅调制（8QAM）调制等。
正交振幅调制技术的优点在于传输效率极高，但对信道质量和抗干扰能力要求较高。
在超短波电台中，数字解调是将数字信号还原为模拟信号的过程。
在数字解调中，采用与数字调制技术相对应的解调技术，以恢复原始的模拟信号。
对于频移键控调制，常用的解调技术是频移键控解调。
它利用频率差分检测器来还原原始的数字信号。
频移键控解调的原理是通过比较输入信号的频率和旧估计信号的频率差异从而得到新的估计信号。
2dpsk差分相干解调
2dpsk差分相干解调差分相干解调是一种能够有效解调2DPSK（二进制差分相移键控）调制信号的方法。
在差分相干解调中，接收机使用相位锁定环（PLL）来解调接收到的信号，并通过检测信号的相位差来恢复原始的二进制数据。
在差分相干解调中，接收机首先需要获取到发送信号的参考相位（reference phase）。
一种常用的方法是利用差分解调器将接收到的信号分别与自身的延迟版本进行乘法运算，然后再进行滤波处理。
这样可以得到包含原始信号的参考相位信号。
接下来，接收机使用相位锁定环（PLL）来跟踪参考相位信号和接收到的信号之间的相位差。
PLL是一种负反馈系统，通过不断调整自身的相位，在尽可能多的采样点上保持相位差为零。
这样，接收机可以实现对接收到的信号进行解调，恢复原始的二进制数据。
差分相干解调的关键之处在于差分调制的性质。
2DPSK调制中，每个码元的相位差仅取决于前一个码元的相位。
因此，在解调过程中，接收机只需要比较相邻两个码元的相位差即可恢复原始数据。
这种差分解调的方法相对于非差分解调方法来说，对相位误差和多径干扰更加鲁棒。
差分相干解调在实际通信系统中有着广泛的应用。
首先，它具有较高的解调性能，能够在低信噪比环境下提供较高的误码率性能。
其次，由于差分调制只涉及到相邻两个码元之间的相位差，因此对相位误差和频率偏移具有较强的抵抗能力，可以有效抑制由于频率漂移和多径干扰引起的性能损失。
总结而言，差分相干解调是一种能够有效解调2DPSK调制信号的方法。
它通过使用相位锁定环来跟踪参考相位信号和接收到的信号之间的相位差，从而恢复原始的二进制数据。
它具有较高的解调性能和抗干扰能力，被广泛应用于实际通信系统中。
dpsk调制解调实验心得
DPSK调制解调实验心得
在本次DPSK调制解调实验中，我们学习了数字相位调制（DPSK）的基本原理和实现方法，并通过实际操作掌握了DPSK调制解调技术。
以下是我在实验过程中的一些心得体会：
1. 理论与实践相结合：通过本次实验，我深刻理解了DPSK调制解调技术的工作原理，如相位偏移、差分编码等。
同时，实验操作也让我更加熟悉了相关设备和软件的使用，提高了动手能力。
2. 注意信号质量：在实验过程中，我发现信号质量对DPSK调制解调结果有很大影响。
因此，在实验前要确保设备连接正确，信号源稳定，以保证实验结果的准确性。
3. 分析误差来源：在实验过程中，可能会出现一些误差，如设备误差、人为操作误差等。
我们需要学会分析这些误差的来源，以便在后续实验中加以改进。
4. 提高实验效率：在实验过程中，我们可以通过优化实验步骤、合理安排时间等方式提高实验效率。
例如，在调制过程中，可以先进行大量数据的调制，然后再进行解调；在解调过程中，可以采用快速傅里叶变换（FFT）等算法提高解调速度。
5. 注重团队协作：实验过程中，团队成员之间要保持良好的沟通和协作，共同解决问题。
例如，在遇到困难时，可以向老师请教，或者与同学讨论，共同寻求解决方案。
(完整word版)2DPSK的调制与解调要点
摘要在现代通信技术中,因为基于数字信号的数据传输优于模拟信号的传输,所以数字信号的传输显得越来越重要。
虽然近距离时我们可以利用数字基带信号直接传输，但是进行远距离传输时必须将基带信号调制到高频处.为了使数字信号能够在信道中传输，要求信道应具有高通形式的传输特性。
然而,在实际信道中，大多数信道具有带通传输特性，数字信号不能直接在这种带通传输特特性的信道中传输,因此，必须用数字信号对载波进行调制，产生各种已调信号。
我们通常采用数字键控的方法来实现数字调制信号，所以又将其称为键控法。
当调制信号采用二进制数字信号时，这种调制就被称为二进制数字调制。
最常用的二进制数字调制方式有二进制振幅键控、二进制移频键控和二进制移相键控。
其中二进制移相键控又包括两种方式：绝对移相键控（2PSK）和相对(差分）移相方式(2DPSK ).在二进制数字调制中，当正弦载波的相位随二进制数字基带信号离散变化时，就产生了二进制移相键控，即所谓的绝对移相键控(2PSK）。
虽然绝对移相键控的实现方法较为简单，但是却存在一个缺点，即我们所说的倒“ "现象.因此，在实际中一般不采用2PSK 方式，而采用2DPSK方式对数字信号进行调制解调。
本文主要讨论关于2DPSK的调制解调。
并将其与MATLAB结合进行研究和仿真。
关键字:调制解调 2DPSK MATLAB仿真目录摘要 (1)一、2DPSK原理介绍 01。
12DPSK的基本原理: 01。
22DPSK的调制原理： (1)1。
32DPSK的解调原理: (2)1。
3.1 极性比较法： (4)1。
3.2 相位比较法： (4)二、系统设计 (5)2。
1调制与解调原理 (5)2.22DPSK调制解调总原理图 (6)其2DPSK调制与解调信号在加入高斯噪声前后差别 (7)2。
3DPSK调制与解调波形图 (7)三、系统仿真 (7)3.1仿真程序 (7)3。
22DPSK模拟调制和差分相干解调法仿真图 (10)3。
DPSK电路调试解调
南昌大学实验报告实验九、DPSK电路调试解调一、实验目的加深理解二相相频键控（2DPSK）系统的基本工作原理与电路组成,学会2DPSK调制与解调系统的基本设计方法。
二、实验任务与要求实验任务：设计一个二进制键控DPSK调制解调系统：载波：512khz正弦波信号以及其180度反相信号。
基带信号：由32khz的7位码型为1110010的伪随机码序列产生的相对码。
实验要求：1.采用子电路设计方法；2.用4066作相乘器采用相干解调法解调。
三、实验原理及电路组成设计思想:512khz的方波信号经过波形变换电路（相应中心频率的滤波器）变换成正弦波载波信号，一路直接作为4066一个开关的的输入信号，由基带信号作为开关的控制信号，载波信号经过TL082反相后作为4066另一个开关的输入信号，基带信号反相后作为此开关的控制信号，两个开关的输出信号的合成即为DPSK调制信号。
基带信号产生：先产生7位伪随机码绝对信号，再通过绝对码转向对码电路转换成相对码作为基带信号。
已调信号和一个与载波信号同频同相的方波信号通过4066相干相乘再通过一个频带宽度为基带信号带宽2倍的低通滤波器，再通过比较器即可完成解调过程。
电路图:各模块子电路总电路图X1512kIO1IO1IO2IO2XFG1X27weiIO1IO1IO2IO2XFG2X3psk_1IO1IO1IO2IO2IO3IO33X4dpsk_1IO1IO1IO2IO2IO3IO31XSC1A B C DG TXSC2ABCDG T5X5dIO1IO1IO2IO2IO3IO3X6fIO1IO1IO2IO2IO3IO326784说明：512k 为方波转正弦波载波变换电路，7wei 为“1110010”伪随机码发生电路，d 为绝对码转相对码电路，psk 为调制电路，dpsk 为解调电路，解调结果为相对码，f 为相对码转绝对码电路。
各子电路内部电路图:R131.2k¦¸R231.2k¦¸R331.2k¦¸C191pFC222pFU1ATL082CD32481V112 VV212 VIO1IO2IO1IO2040321512khz 方波转正弦波U11A74HC74D_6V 1D21Q5~1Q6~1CLR11CLK 3~1PR4U14A74HC86D_6VVCC5VIO1IO2IO3IO3IO2IO1VCC1绝对码转相对码电路U2ATL082CD32481V312 VV412 VR41k¦¸R51k¦¸U84066BD_5V D12S11IN113D23D39D410S24IN25S38IN36S411IN412VDD14VSS7U9A 74HC04D_4VVEE -5VVCC 5V IO1IO2IO3IO2IO10VCC4VEE 3201IO35调制电路说明：TL082作为反相器，产生一路π相载波信号，输入到4066的11脚，它的控制信号由4066的12脚输入。
