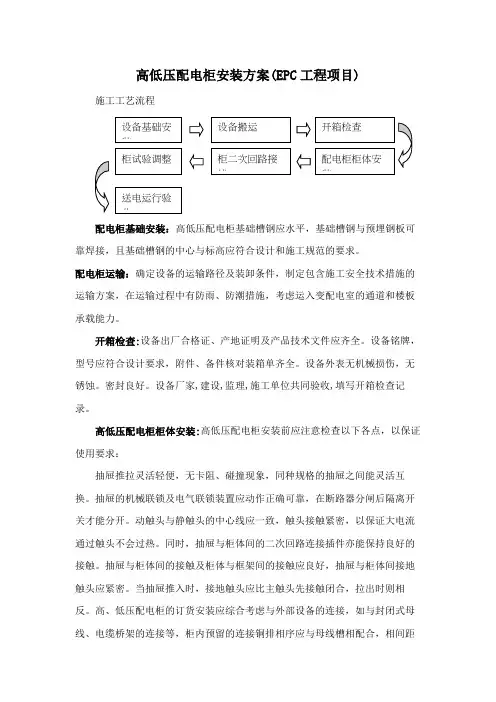

高低压配电柜安装方案

海南省万泉河红岭水利枢纽工程机电设备安装工程

坝后电站

高低压盘柜安装方案

批准：周杰

审核：杜江湖

编制：

葛洲坝集团第二工程有限公司机电安装分公司

红岭水利枢纽工程安装项目部

二○一三年十二月

目录

1概况 (3)

2编写依据 (3)

3工程量 (3)

4现场安装条件 (4)

5施工前准备 (4)

6安装技术措施 (5)

7盘柜安装的检查和验收： (11)

8进度计划及保证措施 (11)

9施工质量控制及保证措施 (12)

10安全技术及文明施工措施 (13)

11施工事故应急措施 (15)

坝后电站高低压柜安装方案

1概况

红岭水电站高低压盘柜有35KV高压开关柜、10.5KV高压开关柜、400V低压配电柜。35KV开关柜、10.5KV开关柜、400V低压配电柜均由中山明阳电器有限

公司生产。高压开关柜主要是用于电力系统发电、输电、配电、电能转换和消耗

中起通断、控制或保护等作用；400V低压盘柜主要是作用交流50HZ、400V以下的低压动力和照明配电。

2编写依据

2.1 设计施工图纸及设计更改通知单

2.2 主要规程规范

《1kv及以下配线工程施工与验收规范》GB50575-2010

《电气装置安装工程母线装置施工及验收规范》 GBJ149-90

《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92

2.3 厂家说明书

2.4本单位多年施工经验以及严格的检查制度

3工程量

盘柜安装工程量清单

序号名称单位数量备注

1 热镀锌槽钢米220

2 35KV高压开关柜面9

3 10.5KV中压开关柜面22

4 400v低压配电屏面13

5 配电箱面21 （明装）

6 检修动力屏面9

4现场安装条件

4.1 35KV开关柜厂家到货直接拖到安装间利用桥架卸货，再用2T液压叉车、2T液压拖车以人工安装就位；

4.2 KV开关柜用2T汽车运输至相应部位GIS室电动葫芦卸车。室内采用2吨液压叉车、2T液压拖车以人工安装就位。

4.3 400V配电柜利用2T汽车运输至安装场利用桥机卸车。室内采用液压拖

车以人工安装就位。

5施工前准备

5.1 现场布置：合理布置现场，包括基础材料准备、盘柜组装和防护措施等。

5.2 技术准备：盘柜安装前组织有关技术人员熟悉设计图纸，标准规范，厂家安装说明书以及设备技术档案等有关资料。

5.3 人员组织：技术负责人（含技术服务人员），安装、试验负责人，安全、质量负责人，安装、试验人员。

5.4 工器具准备：

序号工器具名称型号规格数量单位

1 电焊机20KVA(交流) 1 台

2 切割机450型 1 台

3 皮尺30m 1 把

4 大锤12P 2 把

5 角尺30cm 1 把

6 线垂 1 个

7 撬棍 3 把

8 钢管DN50（L=2.5m） 4 跟

9 水准仪450型 1 台

10 钢卷尺5m 2 把

11 冲击转26型 2 台

12 扳手13-15〞 2 把

13 扳手15-18〞 4 把

14 扳手24-27〞 2 把

15 扳手30-32〞 2 把

16 力矩扳手300N 1 把

17 电工工具 2 套

18 兆欧表2500V 1 台

19 千斤顶2T 2 个

20 液压叉车2T 2 台

21 绝缘电阻测试仪KEW3122A，5000v 1 台

22 万用表 1 台

24 高压开关机械特性综合测试仪 GKC-B4 1 台

25 交流耐压试验设备HRBFXZ-20-3/60 1 台6安装技术措施

6.1基础槽钢安装

6.1.1 按设计图纸配合土建预埋孔洞，其安装步骤如下：

6.1.2 槽钢放在安装位置，用水平尺和平板尺（长度不小于2m ）将槽钢调

至水平，其误差不大于1mm/m,全长不得超过5mm,两根槽钢应平行,且在一个水平面上,后面的槽钢水平误差为负误差,即可低1～1.2mm ，但不得比前面的槽钢高。

6.1.3 两条槽钢之间的外沿尺寸应同于开关柜角钢骨架的外沿尺寸。两条槽

钢顶面应高出永久地面

10mm 。

6.1.4 槽钢调整完毕后，用电焊把槽钢与预埋钢筋焊接固定。6.1.5 将基础槽钢用扁钢与接地网电焊连接。6.2 35KV 及10KV 开关柜安装

6.2.1安装程序见框图1

我方将根据制造厂图纸及安装说明书和有关规定进行盘柜的安装，安装前编制好盘柜安

装技术工艺措施。

6.2.2 35KV 开关柜柜体的安装

a 开关柜运到安装部位进行开箱检查、清点。

b 用高压开关柜安装位置顶部预埋的锚钩作吊点并配合手拉葫芦找正柜体后，找正时按设计图的编号，可先将某一中间位置的开关柜定位并调好水平、垂

直后以此作为标准再精确地调整左右边相邻的第一个柜，逐次调整完。

c 开关柜的水平调整可用水平尺测量。垂直情况的调整，沿柜面挂一线锤检查柜面垂直度。前后的垂直调好后，可用同样方法把左右侧调垂直。

d 调整好的开关柜，应柜面一致，排列整齐，柜与柜之间应用螺栓拧紧，无

开关柜清点、验收

开关柜运输就位开关柜安装开关柜母线安装开关柜内检查及试验

交接验收

接线、配线

电缆敷设查线

基础槽钢安装框图1
