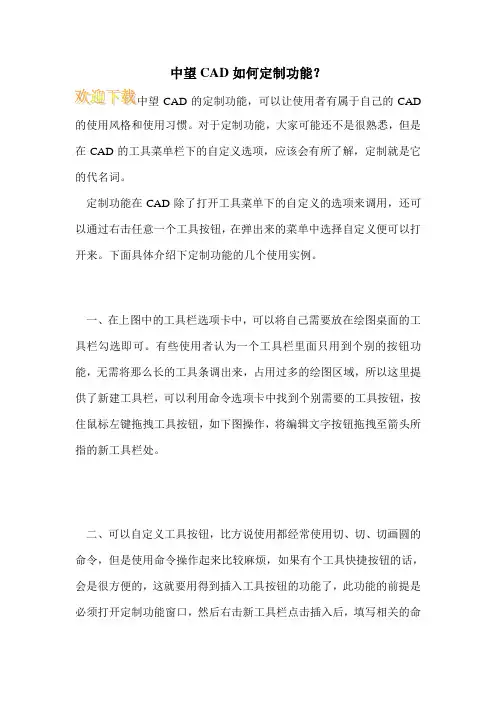

中望CAD如何定制功能？
中望CAD如何定制功能？
CAD的定制功能，可以让使用者有属于自己的CAD 的使用风格和使用习惯。
对于定制功能，大家可能还不是很熟悉，但是在CAD的工具菜单栏下的自定义选项，应该会有所了解，定制就是它的代名词。
定制功能在CAD除了打开工具菜单下的自定义的选项来调用，还可以通过右击任意一个工具按钮，在弹出来的菜单中选择自定义便可以打开来。
下面具体介绍下定制功能的几个使用实例。
一、在上图中的工具栏选项卡中，可以将自己需要放在绘图桌面的工具栏勾选即可。
有些使用者认为一个工具栏里面只用到个别的按钮功能，无需将那么长的工具条调出来，占用过多的绘图区域，所以这里提供了新建工具栏，可以利用命令选项卡中找到个别需要的工具按钮，按住鼠标左键拖拽工具按钮，如下图操作，将编辑文字按钮拖拽至箭头所指的新工具栏处。
二、可以自定义工具按钮，比方说使用都经常使用切、切、切画圆的命令，但是使用命令操作起来比较麻烦，如果有个工具快捷按钮的话，会是很方便的，这就要用得到插入工具按钮的功能了，此功能的前提是必须打开定制功能窗口，然后右击新工具栏点击插入后，填写相关的命。
中望CAD机械版功能详细介绍
综述：中望机械是基于中望CAD+平台的一款面向于机械行业的专业软件。
中望机械版涵盖了所有中望CAD+的功能。
除此之外，中望机械提供完整的零件库和综合的机械绘图工具，可以显著加快机械设计流程。
通过中望机械这款软件，工程师不仅可以节省大量设计和修改时间，获得极大的竞争优势，而且还可以将更多时间用于创新。
特点：中望机械集合了国外软件功能强大和国内软件使用便利的两个特点（天河和autocad mechanical）。
中望机械包含了所有天河的功能，多图幅设置，标注重叠检测等功能天河均未能提供。
涵盖了75%的autocad mechanical的功能，尽管部分autocad mechanical的功能我们没有，但是我们也提供了一些autocad mechanical所没有的功能，例如● 辅助工具-自动拼图、样式同步、查找替换、数据提取● 形位公差-90°方向● 构造工具-截断线、相贯线、孔轴投影、工艺沟槽、孔轴设计、公式曲线、单孔孔阵● 绘图工具● 符号库● 符号标注-圆孔标记、标高符号、中心孔标记、方向符号、焊后加工、JIG中修改● 球标-自动调整、对齐、顺号● 明细表编辑-提取明细表标题栏、剪贴板、词句库● 文字、技术要求-词句库、技术条件库中望机械的图库是由2个智能的零件库组成, Part Builder 和Part Solution.Part Builder：PartBuilder，GB零件类越2000多个（与天河零件库一致）Part Solution：集成，提供数以十万计的全球范围的标准件（尽管图层不能被识别，但是其他软件均不提供此零件库，有就比没有强）视频内容：中望机械的智能图层系统能够自动将Part Builder所有图元对象设置在正确的图层，以显示出正确的颜色和线型。
并且与BOM表格高度关联，所有由标准件库生成的零件，其相关信息均可被明细表提取。
符号库：提供各种常用符号。
部分企业的内部零件和符号很多是用块的形式做成，对于这样的企业，我们的符号库相当于为他们提供了便捷的管理，预览，生成功能。
中望CAD教程之定制菜单 工程.doc
中望CAD教程之定制菜单工程执行customize命令，系统弹出“定制”对话框，选择“菜单”标签，三维教程2.4.2.1建立一个新的下拉菜单1.在“菜单树”内，在想添加新菜单处选择一个已有的菜单名。
2.点击“插入”，选择“菜单条款”。
3.在图2-25所示的框内键入新下拉菜单的名，然后键入回车键。
注意：要看到新菜单，必须执行以下2.4.2.2步骤参加命令到菜单。
2.4.2.2 给下拉菜单参加一个命令1.在“菜单树”内，选择要参加命令的菜单。
2.点击【插入】按钮，选择“菜单子菜单”。
3.在图2-26所示的框内键入新命令的名称，然后键入回车键。
4.指定要添加的命令，可以通过两种方式：l 在“命令”框内输入一个中望CAD xx命令。
l 在“可选命令”列表内，选择相应的命令，然后点取“添加命令”按钮。
5.在“帮助字串”框内，输入要在状态行显示的命令提示文文本。
6.点击【关闭】按钮。
注意：当为新的命令输入名字时，可以在要作为快捷键的字母前加“&”，但不要在同一个下拉菜单下的菜单项和命令中出现重复的快捷键。
2.4.2.3 重命名一个菜单项1.在“菜单树”中，选择要更名的菜单项，2.选择【改名】按钮。
3.在菜单项原名称处的框内键入新的名字。
4.点击【关闭】按钮。
2.4.2.4 删除一个菜单项1.在“菜单树”中，选择要删除的菜单项。
2.选择【删除】按钮。
3.点取【关闭】按钮。
注意：删除有子菜单的菜单项将删除所有子菜单。
2.4.2.5 设置菜单的经验级别1.在“菜单树”中，选择要设置经验级别的菜单项命令名称。
2.点取【选项】按钮，弹出图“菜单自定义选项”对话框。
3.在对话框“经验级别”中设置“初级”、“中级”或“高级”。
4.点取【确定】。
5.点取【关闭】。
2.4.2.6 保存菜单文件程序自动保存当前菜单的修改。
读者也可以创立并保存自己定制的菜单。
1.选择【导出】按钮。
2.指定要保存的菜单文件的路径、文件名及文件格式。
中望CAD机械版 使用手册定制篇
1. 命令行输入：ZWMSTYLEMANAGER 2. 在“样式配置”窗口中选择“系统库”需要修改的标准，在标准的“绘图环境”内展开“标
注样式”； 3. 根据已有标注样式的信息，选择需要修改的标注样式(如线性标注，直径标注等)，
中望 CAD 机械版 使用手册
定制篇
-1-
中望 CAD 机械版 使用手册
前言
中望 CAD 机械版基于用户的需求进行开发，具有开放的体系结构、可以通过定制来形成适合 用户操作习惯和企业标准的 CAD 环境。 包括如下内容： 1．定制基础绘图环境：如用户化的图层、文字样式、标注样式、引线箭头等。 2．定制符合用户和企业标准的图幅参数：如图框，标题栏，明细表，参数栏，附加栏，代 号栏等。 3．定制和管理专业符号设置：如粗糙度，形位公差，焊接符号，孔特征图表等。 4．定制本行业、本企业的词句库及技术要求：统一专用术语。 5．定制报表工具：通过卡片定制工具，绘制本企业需要形式的表格。 6．定制数据提取模板：2d 规则表格提取模板，不规则表格提取模板等。 7．自定义菜单：定制 ribbon/经典菜单、zwcadm 工具条等界面。 8．自定义快捷命令：定制符合用户习惯的命令快捷方式。 请从基于中望 CAD 机械版的库存模板之一来创建工程图开始。这些模板都是基于国际绘图 标准。如果公司使用绘图标准的一种变更形式，请使用与该标准相对应的模板并根据要求修 改设置，然后保存新模板。 下图显示了高级配置流程图，该流程图考虑了不同配置操作的相互依赖关系并提供了在多数 情况下均可应用的工作流程。
属性信息；
-5-
中望 CAD 机械版 使用手册
中望CAD机械版（ZWCADM）使用手册
中望CAD机械版（ZWCADM）使⽤⼿册中望CAD机械版（ZWCADM）使⽤⼿册（该⼿册根据中望CAD机械版2014最新内容编写）ZWCAD北京机械研发中⼼2014-3-31⽬录第1 章图纸 (6)§1.1 图幅设置_ZWMFRAMEINIT (6)§1.2 标题栏填充_ZWMTITLEEDIT (8)§1.3 附加栏填充_ZWMFJLEDIT (12)§1.4 参数栏填充_ZWMCSLEDIT (12)§1.5 更换图框_ZWMSWITCHFRAME (12)§1.6 更换⽐例_ZWMSWITCHSCALE (12)§1.7 更换标题栏_ZWMSWITCHTITLE (12)§1.8 更换明细栏_ZWMSWITCHBOM (12)§1.9 更换代号栏_ZWMSWITCHDHL (13)§1.10 更换附加栏_ZWMSWITCHFJL (13)§1.11 更换参数栏_ZWMSWITCHCSL (13)§1.12 增加-更改栏_ZWMREVISIONLIST (13)§1.13 多图幅设置_ZWMFRAMEINIT2 (14)§1.14 更换标准/图幅_ZWMSTDANDARDC (14)第2 章绘图⼯具 (15)§2.1 智能画线_ZWMINTELLIGENTLINE (15)§2.2 已知圆⼼画圆_ZWMCIRCLEBYC (16)§2.3 已知端点画圆_ZWMCIRCLEBY3P (19)§2.4 已知圆⼼画弧_ZWMARCBYC (20)§2.5 已知端点画弧_ZWMARCBY3P (21)§2.6 对称画线_ZWMMIRRORLINE (23)§2.7 剖⾯线HATCH 或BHATCH (25)§2.8 平⾏线_ZWMPARALLELLINE (25)§2.9 垂直线_ZWMVERTICALLINE (25)§2.10 切线_ZWMTANGENTLINE (26)§2.11 公切线_ZWMCOMMONTANGENT (26)§2.12 管道线_ZWMPIPELINE (27)§2.13 垂分线_ZWMPERPBISECTOR (28)§2.14 ⾓度线_ZWMANGLELINER (28)§2.15 平（⾓）分线_ZWMANGLEBISECTOR (28)§2.16 放射线_ZWMRADIATION (29)§2.17 中⼼线_ZWMCENTERLINE (30)§2.18 锯齿线_ZWMZIGZAGLINE (30)§2.19 波浪线_ZWMWAVILNESSLINE (31)§2.20 矩形_ZWMRECTANGLE (31)第3 章构造⼯具 (32)§3.1 公式曲线_ZWMFCURVE (32)§3.2倒圆_ZWMFILLETAC (34)§3.3倒⾓_ZWMFILLETLC (35)§3.4 截断线_ZWMSECTIONSYMBOL (36)§3.5 插⼊折断符_ZWMBREAKSYMBOL1 (37)§3.6 打断_ZWMBREAKENTITY (38)§3.7 动态延伸_ZWMDYNAMICEXTEND (38)§3.8 构造线_ZWMCONSTLINES (39)§3.9⾃动创建构造线_ZWMAUTOCLINES (44)§3.10构造圆_ZWMCONSTCIRCLE (45)§3.11孔轴投影_ZWMHSPROJECTOR (46)§3.12孔轴设计_ZWMHOLEAXIS (47)§3.13 相贯线_ZWM_INTER (47)§3.14⼯艺槽构造_ZWMCONSTRECESS (48)§3.15 单孔_ZWMSINGLEHOLE (50)§3.16 孔阵_ZWMARRAYHOLE (52)第4 章创建视图 (57)§4.1 剖切线_ZWMSECTIONLINE (57)§4.2 ⽅向符号_ZWMVIEWDIRECTION (59)§4.3 局部详图_ZWMDETAIL (61)第5 章辅助⼯具 (62)§5.1 超级编辑_ZWMSUPEREDIT (62)§5.2 增强调⽤_ZWMPOWERRECALL (63)§5.3增强删除_ZWMPOWERERASE (63)§5.4 计算⾯积_ZWMAREA (63)§5.5 提取表格数据_ZWMTABLEDATAPICKUP (64)§5.6 批量数据提取_ZWMDWGDATAPICKUP (65)§5.7 批量⽂本查找_ZWMDWGDATAFINDREPLACE (67)§5.8 DWG数据浏览_ZWMDWGDATAVIEW (69)§5.9 ⾃动排图_ZWMJIGSAWPRINT (70)§5.10 层变换⼯具_ZWMCHGLAYER (72)§5.11⼯程计算器_ZWMBASCALC (73)§5.12 样式库同步_ZWMUPDATE (74)第6 章序号/明细表 (74)§6.1 标注序号_ZWMBALLOON (75)§6.2 类型修改_ZWMEDITBALLOONSTYLE (77)§6.3 数据修改_ZWMEDITBOMROW (77)§6.4 序号对齐_ZWMALIGNBALLOON (77)§6.5 序号顺号_ZWMRENUMBERBALLOON (78)§6.6 序号隐藏_ZWMHIDEBALLOON (78)§6.7 序号显⽰_ZWMSHOWBALLOON (78)§6.8 合并序号_ZWMCOMBINEBALLOON (78)§6.9 增加引线_ZWMADDLEADER (79)§6.10 移除引线_ZWMREMOVELEADER (79)§6.11 ⽣成明细表_ZWMPARTLIST (79)§6.12 处理明细表_ZWMTOTALBOMEDIT (80)§6.13 ⽣成明细表表格_ZWMBOMCARDEXP (85)第7 章尺⼨标注 (85)§7.1 智能标注_ZWMPOWERDIM (85)§7.2 长度标注_ZWMLINEARDIM (95)§7.3 ⽔平标注_ZWMHORIZONTALDIM (95)§7.4 垂直标注_ZWMVERTICALDIM (96)§7.5 对齐标注_ZWMALIGNEDDIM (96)§7.6 半剖标注_ZWMHALFALIGNDIM (96)§7.7 点线标注_ZWMPTLINEDIM (96)§7.8 直径标注_ZWMDIAMETERDIM (97)§7.9 半径标注_ZWMRADIUSDIM (97)§7.10 折弯标注_ZWMJOGGEDRADIUSDIM (97)§7.11 坐标标注_ZWMORDINATEDIM (98)§7.12 弧长标注_ZWMARCLENGTHDIM (98)§7.13 连续标注_ZWMCHAINDIM (98)§7.14 基线标注_ZWMBASELINEDIM (99)§7.15 中⼼记号_ZWMCENTERDIM (99)§7.16 ⾓度标注_ZWMANGULARDIM (99)§7.17 引线标注_ZWMNOTE (99)§7.18 板厚标注_ZWMTHICKNESSDIM (100)§7.19 倒⾓标注_ZWMCHAMFERSYM (101)§7.20 多重标注_ZWMAUTODIM (102)§7.21 尺⼨合并_ZWMDIMJOIN (107)§7.22 尺⼨插⼊_ZWMDIMINSERT (107)§7.23尺⼨对齐_ZWMDIMALIGN (107)§7.24 尺⼨检查_ZWMDIMCHECK (108)§7.25公差查询_ZWMDIMTOLQUERY (108)§7.26 标注式样_DDIM DIMSTYLE (108)第8 章符号标注 (109)§8.1 粗糙度_ZWMSURFSYM (109)§8.2 形位公差_ZWMFCFRAME (111)§8.3 基准符号_ZWMDATUMID (112)§8.4 基准⽬标_ZWMDATUMTGT (114)§8.5 形状识别_ZWMFEATID (115)§8.6 锥斜度标注_ZWMTAPERSYM (116)§8.7 中⼼孔标注_ZWMCENTERHOLE (117)§8.8 圆孔标记_ZWMCIRCLEMARK (118)§8.9 折断符号_ZWMBREAKSYMBOL (119)§8.10 标⾼符号_ZWMELEVSYMBOL (119)§8.11 焊接符号_ZWMWELDING (120)§8.12 孔特征图表_ZWMHOLECHART (122)第9 章⽂字处理 (123)§9.1 ⽂字标注_ZWMDIMTEXT (123)§9.2 技术条件_ZWMTECHREQUEST (124)第10章机械设计 (126)§10.1 轴设计_ZWMSHAFT (126)§10.2 齿轮设计_ZWMGEAR (127)第11章超级符号库 (128)§11.1 机构运动符号库 (129)§11.2 液压⽓动符号库 (129)§11.3 电⽓符号库 (129)§11.4 ⾦属结构件符号库 (129)§11.5 新增超级符号库 (129)§11.6 超级符号库调⽤_ZWM_SYMOUT (130)第12 章报表⼯具 (131)§12.1 超级卡⽚_ZWMCREATECARD (131)§12.2 卡⽚编辑_ZWMCARDEDIT (136)§12.3 定义表格_ZWMMAKETBL (136)§12.4 定义卡⽚_ZWMMAKECARD (137)第13 章系列化零件设计 (137)§13.1 界⾯简介 (138)§13.2 系列化零件设计调⽤ (139)§13.3 出库零件的编辑 (141)§13.4 属性数据提取 (141)附录1 公式计算器⽀持函数和常量 (141)第1 章图纸在使⽤中望CAD机械版绘图之前，⾸先应了解图纸参数是如何在计算机中定义的，本章向⽤户介绍如何⽤中望CAD机械版进⾏图纸设定、填写以及标题栏内容编辑。
CAD机械制图学习手册
CAD机械制图学习手册章节一：概述CAD（Computer-Aided Design，计算机辅助设计）是一种应用于机械工程领域的计算机技术，通过图形软件辅助绘制和编辑工程设计图纸。
本手册将为读者提供CAD机械制图的基础知识和操作指南，帮助读者快速上手并提高制图效率。
章节二：CAD基础1. CAD介绍1.1 CAD的概念和发展历史1.2 CAD在机械工程中的应用2. CAD软件选择与安装2.1 常见的CAD软件及其特点2.2 CAD软件的安装和配置3. CAD界面与工具栏3.1 CAD软件的界面布局3.2 常用工具栏的功能和操作方法章节三：CAD绘图基础1. 坐标系和单位设置1.1 坐标系的原理和用法1.2 单位设置及其影响2. 绘图基本操作2.1 线段、圆弧等基本绘图命令2.2 修改绘图对象的方法3. 图层与图纸管理3.1 图层的创建与设置3.2 图层的管理与应用章节四：CAD三维建模1. 三维坐标系和视角设置1.1 三维坐标系的原理和运用1.2 不同视角的切换和调整2. 三维实体的创建与编辑2.1 立方体、球体等基本实体的绘制2.2 实体的编辑和变换操作方法3. 三维实体组装和装配3.1 多个实体的组装方法与技巧3.2 实体装配的约束和关系设置章节五：CAD制图技巧1. 尺寸标注和文字注释1.1 尺寸标注的方法和规范1.2 文字注释的位置和样式设置2. 图纸布局与打印输出2.1 图纸布局和视图设置2.2 打印参数的选择和调整3. CAD扩展应用3.1 CAD的二次开发和自动化应用3.2 CAD与其他工程软件的集成与交互结语：本手册涵盖了CAD机械制图的基本理论和实际操作技巧，希望读者能通过学习，掌握CAD制图的方法和技巧，提高工作效率和质量。
CAD机械制图是现代机械工程设计的重要工具，对于工程师和技术人员来说是不可或缺的技能。
希望本手册对广大读者有所帮助，欢迎下载并使用本手册辅助学习和实践。
中望CAD机械版+使用手册
中望CAD机械版使用手册广州中望龙腾软件股份有限公司使用手册公司介绍广州中望龙腾软件股份有限公司（简称“中望软件”）是国际领先的CAD/CAM解决方案供应商，国内唯一同时拥有完全自主知识产权二维中望CAD、高端三维CAD/CAM软件中望3D 的国际化软件企业，致力于为全球用户提供世界级技术水平的高性价比CAD/CAM产品与服务，帮助用户以合理成本解决正版化的同时，最大化发挥正版CAD/CAM软件的应用效益。
截止目前，中望系列软件产品已经畅销全球80多个国家和地区，正版用户突破32万，并赢得了宝钢股份、海马汽车、保利地产、中国移动等中国乃至世界知名企业的认可，全球正版授权用户数突破32万。
技术创新服务为本中望软件一直致力于CAD/CAM软件技术的研发与创新，在广州、武汉和美国佛罗里达设有三大CAD研发中心，拥有一支超过25年CAD/CAM研发经验的世界一流技术研发队伍；此外，还积极与国际ODA、Partsolution零件库等组织合作，融合国际领先技术，不断提升中望系列软件产品的技术水平。
中望软件总部位于广州，在北京、上海、武汉、美国佛罗里达设有分公司。
凭借20多年的研发经验，中望软件可迅速响应用户需求，提供快捷、专业的本土化服务及更具针对性的研发级技术支持，满足用户CAD功能定制、专业插件移植等个性化需求，进一步拓展CAD/CAM 应用边界，从而帮助用户轻松提高软件应用效益。
立足中国畅销全球中望自2004年开始海外拓展，首开民族CAD软件出口海外的先河，并连续多年实现海外销售额增长超过50%，海外业务拓展成绩斐然：①、中望软件产品拥有英语、法语、德语等超过15个语言版本，畅销美国、法国、墨西哥、南非、菲律宾、巴西、马来西亚、澳大利亚、葡萄牙、泰国、印度、新加坡、罗马尼亚等80多个国家和地区，建立了超过170多家合作伙伴。
②、截止2015年，中望软件已经连续举办四届全球合作伙伴大会(GPC)，与来自世界100多家合作伙伴，齐聚广州共商中望软件全球发展大计，代表着中望在全球业务拓展的新征程。
“中望机械设计软件”技术参数(8月8日更新)
★繁简体转换可对Biblioteka 形文件中的文字对象进行简繁体转换。
布局
为方便客户打印排版需求，绘图界面分为模型和布局。布局页面可以设置打印机、纸张大小等打印设置，通过视口把模型空间的图形反映到布局上，使得布局更贴近真实打印出来的图纸效果。
图像边框
IMAGEFRAME命令可以控制当前图纸中的图像边框是否显示和打印。
具备天正建筑解释器
支持天正建筑8.5及以下创建的含天正自定义实体的图纸显示。
★二次开发接口
提供多种二次开发接口如LISP、VBA、SDS和ZRX等，方便已有程序移植或者新程序的开发，以适应专业领域的绘图需求。
Lisp加密
软件具备LISP 文件加密功能，可以对 LISP 文件进行加密。可以对单个 LISP 文件进行加密，也可以同时选择多个文件进行加密，并可以选择是否对原文件进行备份。对于单文件加密，可以选择保存路径和加密后的文件名及后缀名。多文件加密，可以选择保存路径和增加文件后缀名。当 LISP 文件被加密后，可通过加载已经加密的 LISP 文件，由平台内部自行对其进行解密，然后加载。
形状识别
形状识别符号可标识与工程图中其它位置显示的形位公差符号具有相同值的各个公差带。参考最新的国际标准内容，提供最新的形状识别标注形式，使标注的内容的通用性大大提高。
基准目标
参考最新国际基准目标标注内容，提供通用的国际基准目标标注。基准目标是被一条水平线分为两部分的圆形框。下半部分用于字母和数字元，字母代表基准特征，而数字则代表基准目标序号。上半部分用于附加的信息，诸如基准目标区的尺寸标注等。
CAD应用技巧：中望CAD机械超级卡片定制实例
CAD应用技巧：中望CAD机械超级卡片定制实例在企业应用CAD软件过程中，绘图设计只是其中的一个部分，而整个项目中所需要的后续汇总的资料，例如设计BOM汇总、文件目录汇总、图样目录汇总等诸多内容，都需要设计师在设计后期进行整理，工作量巨大。
在中望CAD机械版就提供了快速解决该问题的超级卡片定制功能：设计师只需根据需求将表格工具定制出来，后续就可直接调用标准卡片，并且对于页数比较多的汇总文件，还能够自动地将所有页面的标题栏等信息进行统一填写，以及自动统计页数。
下面，我们就通过一个例子来具体了解中望CAD机械版是如何定制超级卡片的。
步骤一．以文件目录为例，首先我们要知道所定制的卡片是什么样子，如下图所示，将卡片的内容进行分解标识：步骤二．在超级卡片的定制过程中，我们需要将上述分解出来的这些部分进行超级属性块的定义，然后进行调用，得到我们需要的表格样式。
我们以标题栏为例，来了解超级属性块的定义。
标题栏分为两个部分，一部分是单行文本，另外一部分是属性。
属性部分我们可以通过ATT命令来进行定义，那么标题栏定义就如下图所示的样式，红色框为属性，其余部分为单行文本。
然后，我们通过菜单ZWCADM》系统维护工具》超级属性属性块定义。
通过这个功能，可将标题栏定义为超级属性块，同时可以自由命名。
需要注意的是，在选择基点时应尽量选择比较容易定位的点。
步骤三. 按照步骤二的方法定义图框、附加栏、文字栏和多记录属性。
而更改栏属性和页数则需要单独定义，定义的需求就是基点需要我们通过标题栏来定位。
如下图所示，红色框选部分为属性，我们将这两个部分分别定义为两个超级属性块。
步骤四. 以上所有超级属性块定义完成后，我们通过插入块的方式将所有的超级属性块都插入到软件中进行定位，最后得到我们所需要的基本样式。
如下图左图，红色框选的夹点是更改栏属性。
我们将多记录属性和更改栏进行一下阵列，得到的如下图右图。
步骤五.调出超级卡片定义的工具栏，首先选择第一个图标进行卡片模板定义，如下图多记录属性块我们需要在下方选好数据的延续方式，其他根据提示进行选择就可以了。
中望CAD机械版+使用手册
中望CAD机械版使用手册广州中望龙腾软件股份有限公司使用手册公司介绍广州中望龙腾软件股份有限公司（简称“中望软件”）是国际领先的CAD/CAM解决方案供应商，国内唯一同时拥有完全自主知识产权二维中望CAD、高端三维CAD/CAM软件中望3D 的国际化软件企业，致力于为全球用户提供世界级技术水平的高性价比CAD/CAM产品与服务，帮助用户以合理成本解决正版化的同时，最大化发挥正版CAD/CAM软件的应用效益。
截止目前，中望系列软件产品已经畅销全球80多个国家和地区，正版用户突破32万，并赢得了宝钢股份、海马汽车、保利地产、中国移动等中国乃至世界知名企业的认可，全球正版授权用户数突破32万。
技术创新服务为本中望软件一直致力于CAD/CAM软件技术的研发与创新，在广州、武汉和美国佛罗里达设有三大CAD研发中心，拥有一支超过25年CAD/CAM研发经验的世界一流技术研发队伍；此外，还积极与国际ODA、Partsolution零件库等组织合作，融合国际领先技术，不断提升中望系列软件产品的技术水平。
?中望软件总部位于广州，在北京、上海、武汉、美国佛罗里达设有分公司。
凭借20多年的研发经验，中望软件可迅速响应用户需求，提供快捷、专业的本土化服务及更具针对性的研发级技术支持，满足用户CAD功能定制、专业插件移植等个性化需求，进一步拓展CAD/CAM 应用边界，从而帮助用户轻松提高软件应用效益。
立足中国畅销全球中望自2004年开始海外拓展，首开民族CAD软件出口海外的先河，并连续多年实现海外销售额增长超过50%，海外业务拓展成绩斐然：①、中望软件产品拥有英语、法语、德语等超过15个语言版本，畅销美国、法国、墨西哥、南非、菲律宾、巴西、马来西亚、澳大利亚、葡萄牙、泰国、印度、新加坡、罗马尼亚等80多个国家和地区，建立了超过170多家合作伙伴。
?②、截止2015年，中望软件已经连续举办四届全球合作伙伴大会(GPC)，与来自世界100多家合作伙伴，齐聚广州共商中望软件全球发展大计，代表着中望在全球业务拓展的新征程。
中望CAD机械版全面支持多标准设计
中望CAD机械版全面支持多标准设计中望CAD机械版支持GB(中国标准)、ISO(国际标准)、ANSI(美国标准)、JIS(日本标准)、DIN(德国标准)的绘图环境, 以保持用户在CAD 图纸交流时采用相同的标准。
此外，用户也可以依据自己实际的绘图环境进行符合自己的企业标准的用户自定义定制，而且，中望CAD机械版的定制功能还是很强大的，定制样式也是多样化。
中望CAD机械版全面支持多标准设计用户建立自己的定制样式之后，按照自己的企业标准，修改相应的内部文件，重新建立映射，一套企业内部的标准就出来了，统一企业内部的图纸绘制以及交流，使得工作更方便和高效。
另外，中望CAD机械版在图幅建立方面下了很大的功夫，亮点很多，比如：可以自动测算比例、支持GB、ISO 、ANSI、JIS、 DIN等多标准，标题栏预览等等，此外，中望CAD机械版的研发人员在图幅建立方面摒弃了目前国内主流软件的图幅建立的繁琐复杂，采用了清爽却又功能齐全的界面，最大程度上给设计师们带来设计上的舒适感觉，畅享设计所带来的不一样的快感。
在以往的设计过程中，通常标题栏、明细表等在选择的时候我们根本不知道是否符合我们的要求，图幅初始化之后才能看到，如果不满意，我们还要重复刚刚图幅建立的操作，既繁琐又浪费时间，中望CAD机械版为了方便广大设计师们预览并找寻合适的标题栏等样式，在研发的过程中加进了预览的功能，使得图幅建立和设计绘图更加的人性化;同时，中望CAD机械版还提供了自动测算比例的功能，这项功能的添加，极大程度的方便了习惯先绘图再插图框的广大工程师，在标准样式、图幅大小确定以后，我们可以点击绘图比例后面的测量按钮，选择所绘制的图形(注意要留出标题栏的大概位置)，比例就会自动计算出，然后再点击“选择”按钮(如上图所示)，选取所绘制的图形，圈定范围，图形将自动居中，这些功能的提供，将会使得广大设计师们乐此不疲。
值得一提的是，中望CAD机械版还提供了多图幅设置功能，可以在同一界面进行多种比例、多种标准的设计，真正意义上实现了不同标准可以同时显示的难题，为设计师们绘图、改图、读图提供了极大的便利，同时也最大程度上满足了广大设计师们的不同的绘图习惯。
中望CAD机械版(ZWCADM)使用手册
中望CAD机械版（ZWCADM）使用手册（该手册根据中望CAD机械版2014最新内容编写）ZWCAD北京机械研发中心2014-3-31目录第1 章图纸 (6)§1.1 图幅设置_ZWMFRAMEINIT (6)§1.2 标题栏填充_ZWMTITLEEDIT (8)§1.3 附加栏填充_ZWMFJLEDIT (12)§1.4 参数栏填充_ZWMCSLEDIT (12)§1.5 更换图框_ZWMSWITCHFRAME (12)§1.6 更换比例_ZWMSWITCHSCALE (12)§1.7 更换标题栏_ZWMSWITCHTITLE (12)§1.8 更换明细栏_ZWMSWITCHBOM (12)§1.9 更换代号栏_ZWMSWITCHDHL (13)§1.10 更换附加栏_ZWMSWITCHFJL (13)§1.11 更换参数栏_ZWMSWITCHCSL (13)§1.12 增加-更改栏_ZWMREVISIONLIST (13)§1.13 多图幅设置_ZWMFRAMEINIT2 (14)§1.14 更换标准/图幅_ZWMSTDANDARDC (14)第2 章绘图工具 (15)§2.1 智能画线_ZWMINTELLIGENTLINE (15)§2.2 已知圆心画圆_ZWMCIRCLEBYC (16)§2.3 已知端点画圆_ZWMCIRCLEBY3P (19)§2.4 已知圆心画弧_ZWMARCBYC (20)§2.5 已知端点画弧_ZWMARCBY3P (21)§2.6 对称画线_ZWMMIRRORLINE (23)§2.7 剖面线HATCH 或BHATCH (25)§2.8 平行线_ZWMPARALLELLINE (25)§2.9 垂直线_ZWMVERTICALLINE (25)§2.10 切线_ZWMTANGENTLINE (26)§2.11 公切线_ZWMCOMMONTANGENT (26)§2.12 管道线_ZWMPIPELINE (27)§2.13 垂分线_ZWMPERPBISECTOR (28)§2.14 角度线_ZWMANGLELINER (28)§2.15 平（角）分线_ZWMANGLEBISECTOR (28)§2.16 放射线_ZWMRADIATION (29)§2.17 中心线_ZWMCENTERLINE (30)§2.18 锯齿线_ZWMZIGZAGLINE (30)§2.19 波浪线_ZWMWAVILNESSLINE (31)§2.20 矩形_ZWMRECTANGLE (31)第3 章构造工具 (32)§3.1 公式曲线_ZWMFCURVE (32)§3.2倒圆_ZWMFILLETAC (34)§3.3倒角_ZWMFILLETLC (35)§3.4 截断线_ZWMSECTIONSYMBOL (36)§3.5 插入折断符_ZWMBREAKSYMBOL1 (37)§3.6 打断_ZWMBREAKENTITY (38)§3.7 动态延伸_ZWMDYNAMICEXTEND (38)§3.8 构造线_ZWMCONSTLINES (39)§3.9自动创建构造线_ZWMAUTOCLINES (44)§3.10构造圆_ZWMCONSTCIRCLE (45)§3.11孔轴投影_ZWMHSPROJECTOR (46)§3.12孔轴设计_ZWMHOLEAXIS (47)§3.13 相贯线_ZWM_INTER (47)§3.14工艺槽构造_ZWMCONSTRECESS (48)§3.15 单孔_ZWMSINGLEHOLE (50)§3.16 孔阵_ZWMARRAYHOLE (52)第4 章创建视图 (57)§4.1 剖切线_ZWMSECTIONLINE (57)§4.2 方向符号_ZWMVIEWDIRECTION (59)§4.3 局部详图_ZWMDETAIL (61)第5 章辅助工具 (62)§5.1 超级编辑_ZWMSUPEREDIT (62)§5.2 增强调用_ZWMPOWERRECALL (63)§5.3增强删除_ZWMPOWERERASE (63)§5.4 计算面积_ZWMAREA (63)§5.5 提取表格数据_ZWMTABLEDATAPICKUP (64)§5.6 批量数据提取_ZWMDWGDATAPICKUP (65)§5.7 批量文本查找_ZWMDWGDATAFINDREPLACE (67)§5.8 DWG数据浏览_ZWMDWGDATAVIEW (69)§5.9 自动排图_ZWMJIGSAWPRINT (70)§5.10 层变换工具_ZWMCHGLAYER (72)§5.11工程计算器_ZWMBASCALC (73)§5.12 样式库同步_ZWMUPDATE (74)第6 章序号/明细表 (74)§6.1 标注序号_ZWMBALLOON (75)§6.2 类型修改_ZWMEDITBALLOONSTYLE (77)§6.3 数据修改_ZWMEDITBOMROW (77)§6.4 序号对齐_ZWMALIGNBALLOON (77)§6.5 序号顺号_ZWMRENUMBERBALLOON (78)§6.6 序号隐藏_ZWMHIDEBALLOON (78)§6.7 序号显示_ZWMSHOWBALLOON (78)§6.8 合并序号_ZWMCOMBINEBALLOON (78)§6.9 增加引线_ZWMADDLEADER (79)§6.10 移除引线_ZWMREMOVELEADER (79)§6.11 生成明细表_ZWMPARTLIST (79)§6.12 处理明细表_ZWMTOTALBOMEDIT (80)§6.13 生成明细表表格_ZWMBOMCARDEXP (85)第7 章尺寸标注 (85)§7.1 智能标注_ZWMPOWERDIM (85)§7.2 长度标注_ZWMLINEARDIM (95)§7.3 水平标注_ZWMHORIZONTALDIM (95)§7.4 垂直标注_ZWMVERTICALDIM (96)§7.5 对齐标注_ZWMALIGNEDDIM (96)§7.6 半剖标注_ZWMHALFALIGNDIM (96)§7.7 点线标注_ZWMPTLINEDIM (96)§7.8 直径标注_ZWMDIAMETERDIM (97)§7.9 半径标注_ZWMRADIUSDIM (97)§7.10 折弯标注_ZWMJOGGEDRADIUSDIM (97)§7.11 坐标标注_ZWMORDINATEDIM (98)§7.12 弧长标注_ZWMARCLENGTHDIM (98)§7.13 连续标注_ZWMCHAINDIM (98)§7.14 基线标注_ZWMBASELINEDIM (99)§7.15 中心记号_ZWMCENTERDIM (99)§7.16 角度标注_ZWMANGULARDIM (99)§7.17 引线标注_ZWMNOTE (99)§7.18 板厚标注_ZWMTHICKNESSDIM (100)§7.19 倒角标注_ZWMCHAMFERSYM (101)§7.20 多重标注_ZWMAUTODIM (102)§7.21 尺寸合并_ZWMDIMJOIN (107)§7.22 尺寸插入_ZWMDIMINSERT (107)§7.23尺寸对齐_ZWMDIMALIGN (107)§7.24 尺寸检查_ZWMDIMCHECK (108)§7.25公差查询_ZWMDIMTOLQUERY (108)§7.26 标注式样_DDIM DIMSTYLE (108)第8 章符号标注 (109)§8.1 粗糙度_ZWMSURFSYM (109)§8.2 形位公差_ZWMFCFRAME (111)§8.3 基准符号_ZWMDATUMID (112)§8.4 基准目标_ZWMDATUMTGT (114)§8.5 形状识别_ZWMFEATID (115)§8.6 锥斜度标注_ZWMTAPERSYM (116)§8.7 中心孔标注_ZWMCENTERHOLE (117)§8.8 圆孔标记_ZWMCIRCLEMARK (118)§8.9 折断符号_ZWMBREAKSYMBOL (119)§8.10 标高符号_ZWMELEVSYMBOL (119)§8.11 焊接符号_ZWMWELDING (120)§8.12 孔特征图表_ZWMHOLECHART (122)第9 章文字处理 (123)§9.1 文字标注_ZWMDIMTEXT (123)§9.2 技术条件_ZWMTECHREQUEST (124)第10章机械设计 (126)§10.1 轴设计_ZWMSHAFT (126)§10.2 齿轮设计_ZWMGEAR (127)第11章超级符号库 (128)§11.1 机构运动符号库 (129)§11.2 液压气动符号库 (129)§11.3 电气符号库 (129)§11.4 金属结构件符号库 (129)§11.5 新增超级符号库 (129)§11.6 超级符号库调用_ZWM_SYMOUT (130)第12 章报表工具 (131)§12.1 超级卡片_ZWMCREATECARD (131)§12.2 卡片编辑_ZWMCARDEDIT (136)§12.3 定义表格_ZWMMAKETBL (136)§12.4 定义卡片_ZWMMAKECARD (137)第13 章系列化零件设计 (137)§13.1 界面简介 (138)§13.2 系列化零件设计调用 (139)§13.3 出库零件的编辑 (141)§13.4 属性数据提取 (141)附录1 公式计算器支持函数和常量 (141)第1 章图纸在使用中望CAD机械版绘图之前，首先应了解图纸参数是如何在计算机中定义的，本章向用户介绍如何用中望CAD机械版进行图纸设定、填写以及标题栏内容编辑。
中望CAD标题栏明细栏自定义内部代码设置BOM连接超详细教程
中望CAD标题栏明细栏自定义内部代码设置BOM连接超详细教程我公司做技术图纸管理的时候我给做的模版实验，两个方面，一个是标题栏明细栏的自定义。
一个是内部代码的设定和内部代码与ERP的BOM数据可读性设置。
需要中望CAD机械版。
网络上的内容大多是到标题栏明细栏的建立就完事了，我的教材有内码的设置和代码的配置，可作为企业BOM连接之作用。
为个人研究成果，没有本人同意，严禁公用！严禁流传！若非本人，严禁复制粘贴到其他地方。
只可以作为个人学习之用！！！内容若非网站限制，我会上传WORD版本，文中图片大多可以放大观看1 标题栏的建立：首先更具需求画出来标题栏的模版。
这个很多文章有说明，我再简单说一下不明白的可以看看其他的。
标题栏和明细栏提前画等长的，然后用的时候删除多余的，比如做标题栏就把多余的明细栏先删了。
1.1在标题栏的填空处设置内容：命令ATT，设置，例如我的图中将三行全部设置为（制图），选择对齐方式为调整，如图选择定义并推出后可以点两点来设置字符位置当然你也可以拉长一点，这个位置定好以后，以后是不可以更改的，所有请更具字符数，多给一点空间。
设置全部需要输入的空位以后就是保存了。
1.2保存标题栏：点击CAD最上面一行的机械-系统维护工具集-自定义标题栏命令行会要求填写标题栏名称，请自定义尽量使用英文。
还要选基点（右下角）。
还要求选择实体（框选画图区域的全部内容）。
实体选择完毕后会跳出来内码对应表，CAD内部已经设置过一部分内码与意义，对应表如下。
没有的你也可以自定义内码代码。
只要在后面XML文件中加入你设置的内码就可以了，这个后面会说到。
这里说一下内码只认识大写字母！这里说一下内码只认识大写字母！这里说一下内码只认识大写字母！说三遍。
到此标题栏的建立结束。
2.明细栏的建立：明细栏的建立和标题栏几乎一样，只有一点不一样明细栏的表头和表体是分开建立的。
2.1建立明细栏表头：画明细栏表头，然后点击CAD最上面一行的机械-系统维护工具集-自定义明细栏表头，一样的名称、基点（右下角）、选择实体（画图区域的全部内容））。
2020年(机械制造行业)中望CAD机械版一日通
（机械制造行业）中望CAD机械版一日通中望机械2014 一日通一、基本绘图、尺寸、符号标注中望机械的基本绘图功能的介绍，使用户对中望机械的绘图工具和标注方式有个大体的了解。
1.设置A3，1:1图幅点击ZWCADM下的中“图纸”下的“图幅设置”或输入“TF”空格或回车，弹出图幅设置对话框；选择图幅大小为“A3”,选择绘图比例为“1:1”，点击“确定”，此时命令提示行出现：请选择新的绘图区域中心及更新比例的图形:此时在绘图环境中选择适当位置作为图框的初始位置，（若直接按回车，图框将会生成在坐标原点处），此时图幅即设置完毕。
结果如下：注意：在命令提示行输入命令后按空格或回车即执行输入的命令，以下输入命令都为此操作，说明中不再提示。
2.绘制零件轮廓1.通过孔轴设计来绘制零件的轮廓步骤1：点取“ZWCADM”菜单下的“零件设计”中“轴设计”或输入：ZWMSHAFT显示“轴设计”对话框，在对话框中添加一段新的数据内容：当前选择第“1”段，“长度”中输入数据：15，“起始直径”输入数据：40，“终止直径”输入：40，点击“添加”按钮，此时第一段轴数据输入完毕，在“预览”框中可查看形成第一段轴的内容；当前选择第“2”段，“长度”中输入数据：15，“起始直径”输入数据：80，“终止直径”输入：80，点击“添加”按钮，此时第二段轴数据输入完毕，在“预览”框中可查看形成当前整体轴的内容；点击“确定”绘制刚设计的轴；在图纸中选择适当位置，绘制轴成功，如图：2.两种绘孔的方式1.绘制中心孔：点取“ZWCADM”菜单下的“构造工具”中的“孔轴设计”或输入：ZWMHOLEAXIS；出现提示：请输入孔的第一点或[绘制轴(S)/起始直径(F):100.00 /终止直径(E):100.00 /中心线延伸长度(L):3.00 /绘制中心线:否(C)]:输入：F,设置孔的直径值为：10输入：选择零件左侧的中心线位置作为孔的起点，选择零件右侧中心线位置作为孔的终点，此时，中心孔绘制完毕。
中望CAD教程经典
总述： ......................................................................................................................................... - 1 - 第一部分基本绘图、标注........................................................................................................ - 2 - 一．绘制图框...................................................................................................................... - 2 - 1．设置图纸................................................................................................................ - 2 -2．标题栏、附加栏、参数栏填充............................................................................ - 2 - 二．绘制法兰图主轮廓形状.............................................................................................. - 3 - 1．绘制中心线............................................................................................................ - 3 -2．绘制法兰图轮廓上半部分.................................................................................... - 3 -3．镜像........................................................................................................................ - 4 -4．绘制中心线............................................................................................................ - 4 -5．绘制平行/垂直线.................................................................................................. - 5 -6．倒圆/倒角.............................................................................................................. - 5 -8．剖面线.................................................................................................................... - 7 -9．局部放大图............................................................................................................ - 8 - 三．绘制法兰图俯视图轮廓形状...................................................................................... - 8 - 1．画同心圆................................................................................................................ - 8 -2．中心线.................................................................................................................... - 9 -3．平（角）分线........................................................................................................ - 9 -4．单孔...................................................................................................................... - 10 - 四．添加法兰图尺寸标注、符号标注............................................................................ - 10 - 1．尺寸标注.............................................................................................................. - 10 -２．符号标注............................................................................................................ - 13 - 五．文字处理.................................................................................................................... - 16 - 1．文字标注.............................................................................................................. - 16 -2．技术条件.............................................................................................................. - 16 - 第二部分法兰图装配图........................................................................................................ - 17 - 一．新建装配图................................................................................................................ - 17 - 二．镜像图形.................................................................................................................... - 18 - 三．调用参数化国标图库................................................................................................ - 18 - 四．序列号/明细表.......................................................................................................... - 19 - 第三部分参数化设计.............................................................................................................. - 21 - 一．参数化处理、参数化驱动........................................................................................ - 21 - 二．定义变量表达式、显示尺寸表达式/尺寸值.......................................................... - 21 - 三．设置/删除其辅助对象、保存参数化文件、参数化入库...................................... - 22 - 四．参数化出库................................................................................................................ - 23 -总述：全篇使用一个案例贯穿始终，详细介绍了应用中望机械绘制一幅机械零件图的全过程。
中望CAD自定义设置
关于中望CAD的一些自定义设置一、系统变量(命令行调节)1、Pickfirst （on/off）控制命令的执行顺序。
当设为off时，必须先执行命令，后才能选择对象。
2、Zoomfactor （3-100）控制鼠标中键的缩放速率。
默认为60，数字越大，滚动鼠标一下屏幕缩放越明显。
推荐设置为40 3、Wndlcmd （0-3）针对某些命令，（如di,area）控制是否弹出命令文本窗口。
设为1时，不弹出。
默认为3。
4、Se 弹出‘绘图设置’对话框。
5、Textdegrade （on/off）控制文字是否成方框显示。
设置on后，当文字被缩放到一定比例后，会以方框显示，以提高图形显示速度。
6、Mview用于布局选卡下新建视口。
输入命令后出现如下提示：命令: mview视口: 打开(ON)/关闭(OFF)/充满(F)/2/3/4/<第一点>:注：此命令只在布局选项卡下使用！7、zoomdisphatch:控制缩放时是否显示填充8、Ucsicon /c固定ucs图标于屏幕左下方！二、环境变量(对话框调节)1、PGP关于导入PGP文件的建议文件（ACAD自定义快捷键文件很多用户都反应，在中望CAD中导入ACAD的PGP文件之后，”矩形”和”选项”两个命令不可用！那么这其中的原因在哪里呢！由上图可以看出，在中望CAD中，调用”选项”是由内部命令(估且这样叫吧)config响应的，尽管也可以通过在命令行输入options来调用“选项”，但其实质依然相当于执行config，options只是config的另一表现简写。
而在ACAD中，则是由options响应的。
因此，当我们导入ACAD的PGP文件时，相当于把config命令从ZWCAD的PGP文件中给屏蔽掉了，这样，在导入ACAD的PGP文件之后，我们输入op时，系统会调用options命令，但options到config的影射，则已失效！所以系统提示命令无法识别！！矩形命令（同上），中望是通过内部命令rectangle来画矩形的，而ACAD是能过rectang来画的！有2、任选一个或新建一个样式文件。
中望cad机械版使用手册
中望C A D机械版使用手册work Information Technology Company.2020YEAR中望CAD机械版使用手册编写：白赛吉拉胡校对：叶盛审核：李建娣、马瑞云广州中望龙腾软件股份有限公司前言广州中望龙腾软件股份有限公司是一家专注于CAD设计软件研发与推广的国家高新技术企业、2010年度国家规划布局内重点软件企业、广州市重点软件企业、国际CAD联盟ITC在中国大陆的首位核心成员。
公司于1998年正式注册成立，现有员工近400人，研发技术人员150人。
经过10多年的发展，目前公司已发展成为国际ITC组织内最具实力的软件公司之一，是中国最大、最专业的2D&3D设计软件供应商。
在成功为全球18多万用户提供二维CAD解决方案的同时，中望公司于2010年7月全资收购了美国VX公司的VX CAD/CAM技术，原VX公司的核心开发团队也全部归于中望公司旗下，中望公司正式向用户推出具有自主知识产权的高端三维CAD/CAM软件，从而为用户带来了一个面向未来的功能强大、价格合理、三维混合造型的工作平台。
公司总部位于广州，目前已经在北京、上海、武汉以及美国弗罗里达州设立了分公司。
技术立公司专注CAD平台16年的CAD行业经验和专业的技术研发使得中望CAD整体性能业内领先，在专注于CAD平台软件、共享ITC、ODA先进技术的同时，中望一直致力于技术的变革与创新。
最新推出的中望3D是中望公司拥有全球自主知识产权的高端三维CAD/CAM一体化产品。
25年全球领先的混合建模技术，使得计算速度和精度更快更强。
工程师们能充分感受快速实体和曲面复合建模的强大功能。
在广州、武汉和美国设有三大CAD研发中心，其中美国研发团队是一支有着25年CAD/CAM研发经验、以博士为主体的世界一流的尖端技术队伍。
中望机械的开发团队位于中国的首都北京，这只团队同样具有较强实力，对机械行业有着充分的了解，为中望机械的开发与设计做出了极大的努力。
中望CAD机械版(ZWCADM)定制手册
中望CAD机械版（ZWCADM）定制手册（该手册根据中望CAD机械版2014最新内容编写）ZWCAD北京机械研发中心2014-04-04目录前言 (4)第1章绘图标准的配置 (5)第2章基础环境的配置 (7)§2.1 配置图层 (7)2.1.1 对已有图层进行修改步骤 (7)2.1.2 创建新图层步骤 (9)2.1.3 图层映射 (10)§2.2 配置文字 (10)2.2.1 文字高度配置 (12)2.2.2 文本样式配置 (12)§2.3 配置标注 (14)2.3.1 配置标注样式 (14)2.3.2 配置公差配合 (17)§2.4 配置引线箭头 (18)2.4.1 箭头规格配置 (19)2.4.2 箭头类型配置 (19)第3章图幅的参数文件及说明 (20)§3.1标准定义绘制 (20)§3.2外部定义块绘制 (21)第4章自定义标题栏 (22)第5章自定义明细表 (27)§5.1命名规则 (27)§5.2自定义过程 (28)第6章自定义附加栏 (30)第7章自定义参数栏 (31)第8章自定义图样代号栏 (32)第9章自定义更改栏 (33)第10章超级属性块定义 (34)第11章符号配置 (35)§11.1 符号通用配置 (35)11.1.1 文字高度配置 (35)11.1.2 文字高度系列值设置 (35)11.1.3 文字颜色设置 (36)11.1.4 箭头大小设置 (36)11.1.5 箭头大小系列值设置 (37)11.1.6 箭头引线颜色设置 (37)11.1.7 引线箭头、辅助箭头类型设置 (38)§11.2 各符号属性设置 (38)11.2.1 序号标注（球标） (39)11.2.2 焊接符号 (41)11.2.3 中心孔标注 (43)11.2.4 倒角标注 (45)11.2.5 基准标注 (46)11.2.6 基准目标 (48)11.2.7 形位公差 (49)11.2.8 形状识别 (51)11.2.9 引线标注 (52)11.2.10 粗糙度标注 (53)11.2.11 锥斜度标注 (55)11.2.12 圆孔标记 (56)11.2.13 局部详图 (57)11.2.14 剖切符号 (59)11.2.15 向视图 (61)11.2.16 标高符号 (62)11.2.17 孔特征图表 (64)第12章词句库及技术要求维护 (65)第13章超级卡片定制 (68)§13.1 超级卡片特色 (68)§13.2 定制表格模板 (68)§13.3 定义卡片 (74)§13.4 修改模板 (76)§13.5 修改卡片 (77)§13.6 导入/导出卡片定义 (77)第14章提取配置 (79)§14.1 2d规则表提取配置 (79)§14.2 不规则表提取配置 (80)第15章自定义菜单 (84)第16章自定义快捷方式 (86)附录一软件命令一览表 (87)附录二软件内码对应表 (93)前言中望CAD机械版基于用户的需求进行开发，具有开放的体系结构、可以通过定制来形成适合用户操作习惯和标准的CAD环境。
Autocad2023中文版使用手册(机械设 )
本书面向应用AutoCAD进行设计的初中级用户，可作为设计人员的自学用书，也可作为相关培训课程的辅助 参考书。
精彩书评
信息技术的高速发展，特别是我国已经加入WTO，掌握一流的CAD/CAM技术已经成为相关企业或者用户制胜的 关键，自2001年年底飞思数码产品研发中心推出“AutoCAD设计院”、“Pro/E开发院”等有关CAD/CAM方面的系 列图书以来，其品质一直得到广大读者、经销商、学校的认可。为了满足更多的工业设计人员的需求，我们针对 国内用户基础最大的CAD/CAM软件进行了全面的规划，推出了“CAD/CAM教学基地”丛书，丛书涵盖“AutoCAD设 计院”、“Pro/E开发院”系列及其他CAD/CAM软件，可作为工业设计者的自学参考书，同时也可作为相关专业院 校最佳的教学辅导用书。7
内容简介
本书首先阐述了制图学的重要的基本观念，然后将机械专业的惯用画法融入AutoCAD电脑制图中，以实例的 方式诠释了AutoCAD在机械设计制图中最常用到的功能和命令，并结合大型实例介绍了AutoCAD在机械制图中的特 殊用法和专业技巧。让读者在生动有趣的介绍中，充分领会重要背景概念，同时还能学习机械专业所要求的制图 惯例，画出符合专业要求的图纸。为了方便读者学习与巩固，每章的最后还提供了练习题。读者可以从飞思网站
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中望CAD机械版（ZWCADM）定制手册（该手册根据中望CAD机械版2014最新内容编写）ZWCAD北京机械研发中心2014-04-04目录前言 (4)第1章绘图标准的配置 (5)第2章基础环境的配置 (7)§2.1 配置图层 (7)2.1.1 对已有图层进行修改步骤 (7)2.1.2 创建新图层步骤 (9)2.1.3 图层映射 (10)§2.2 配置文字 (10)2.2.1 文字高度配置 (12)2.2.2 文本样式配置 (12)§2.3 配置标注 (14)2.3.1 配置标注样式 (14)2.3.2 配置公差配合 (17)§2.4 配置引线箭头 (18)2.4.1 箭头规格配置 (19)2.4.2 箭头类型配置 (19)第3章图幅的参数文件及说明 (20)§3.1标准定义绘制 (20)§3.2外部定义块绘制 (21)第4章自定义标题栏 (22)第5章自定义明细表 (27)§5.1命名规则 (27)§5.2自定义过程 (28)第6章自定义附加栏 (30)第7章自定义参数栏 (31)第8章自定义图样代号栏 (32)第9章自定义更改栏 (33)第10章超级属性块定义 (34)第11章符号配置 (35)§11.1 符号通用配置 (35)11.1.1 文字高度配置 (35)11.1.2 文字高度系列值设置 (35)11.1.3 文字颜色设置 (36)11.1.4 箭头大小设置 (36)11.1.5 箭头大小系列值设置 (37)11.1.6 箭头引线颜色设置 (37)11.1.7 引线箭头、辅助箭头类型设置 (38)§11.2 各符号属性设置 (38)11.2.1 序号标注（球标） (39)11.2.2 焊接符号 (41)11.2.3 中心孔标注 (43)11.2.4 倒角标注 (45)11.2.5 基准标注 (46)11.2.6 基准目标 (48)11.2.7 形位公差 (49)11.2.8 形状识别 (51)11.2.9 引线标注 (52)11.2.10 粗糙度标注 (53)11.2.11 锥斜度标注 (55)11.2.12 圆孔标记 (56)11.2.13 局部详图 (57)11.2.14 剖切符号 (59)11.2.15 向视图 (61)11.2.16 标高符号 (62)11.2.17 孔特征图表 (64)第12章词句库及技术要求维护 (65)第13章超级卡片定制 (68)§13.1 超级卡片特色 (68)§13.2 定制表格模板 (68)§13.3 定义卡片 (74)§13.4 修改模板 (76)§13.5 修改卡片 (77)§13.6 导入/导出卡片定义 (77)第14章提取配置 (79)§14.1 2d规则表提取配置 (79)§14.2 不规则表提取配置 (80)第15章自定义菜单 (84)第16章自定义快捷方式 (86)附录一软件命令一览表 (87)附录二软件内码对应表 (93)前言中望CAD机械版基于用户的需求进行开发，具有开放的体系结构、可以通过定制来形成适合用户操作习惯和标准的CAD环境。
中望CAD机械版提供完整的系统定制、资源维护工具：1．定制基础绘图环境：如用户化的图层、文字样式、标注样式、引线箭头等。
2．定制符合用户和企业标准的图幅参数：如图框，标题栏，明细表，参数栏，附加栏，代号栏等。
3．定制和管理专业符号设置：如粗糙度，形位公差，焊接符号，孔特征图表等。
4．定制本行业、本企业的词句库及技术要求：统一专用术语。
5．定制报表工具：通过卡片定制工具，绘制本企业需要形式的表格。
6．定制数据提取模板：2d规则表格提取模板，不规则表格提取模板等。
7．自定义菜单：定制ribbon/经典菜单、zwcadm工具条等界面。
8．自定义快捷命令：定制符合用户习惯的命令快捷方式。
对中望CAD机械版进行配置可以在用户开始绘图之前确立设置。
请从基于中望CAD机械版随附的库存模板之一来创建工程图开始。
这些模板都是基于国际绘图标准。
如果公司使用绘图标准的一种变更形式，请使用与该标准相对应的模板并根据要求修改设置，然后保存新模板。
下图显示了高级配置流程图，该流程图考虑了不同配置操作的相互依赖关系并提供了在多数情况下均可应用的工作流程。
第1章绘图标准的配置中望CAD机械版对由绘图标准控制的所有设置进行编组，并将其保存到称为标准的配置文件中。
它附带了五个此类配置文件（ANSI、DIN、GB、ISO、JIS），每个均被配置为与绘图标准匹配。
这些设置可以控制内置工具创建几何图形的方式。
因此，中望CAD机械版被认为是标准驱动的产品。
下图显示了在将标准设置为 DIN 时创建的轴工程图，并注明了注释是如何遵循 DIN 标准的。
因为中望CAD机械版由标准驱动，画工程图时指定绘图标准很关键。
在创建工程图时，软件将自动为工程图指定绘图标准，用户也可以根据自己的要求选取合适的标准。
可以通过以下菜单或命令更改绘图标准及绘图标准控制的设置：工具栏：图纸初始化 >> 更换标准/图幅经典菜单：ZWCADM >>图纸>> 更换标准/图幅Ribbon菜单：机械选项卡 >> 图框面板>>更换标准/图框键盘输入：ZWMSTDANDARDC命令别名：GH绘图标准控制以下标准元素：•图层设置。
•到图层的对象映射。
•对象特性设置。
•文字高度和颜色。
•标注样式。
•注释文字和引线格式。
•符号格式。
•BOM 表、明细表和引出序号格式。
•图框设置。
用户可以替代任何依赖标准的设置,程序会将替代与标准一起保存。
如果更改到其他标准，将激活新标准的元素。
如果在绘图过程中更改了标准，存在于工程图中的对象将不反映此更改。
仅新对象遵循新选定的标准。
如果更改回原始标准，先前有效的设置将重新激活。
注意如果在绘图过程中更改了标准，随后又替代了标准的一个元素，则替代仅适用于更改标准之后创建的对象。
例如，可以在标准为ISO创建注释，然后再将标准更改为DIN。
如果随后替代了注释的文字颜色设置，则仅在更改为DIN后创建的注释会反映此更改。
在ISO标准下创建的注释将保留其原始颜色。
注：配置文件可存在于下列五个目录中：1.C:\Documents andSettings\Administrator\MyDocuments\Zwsoft\zwcadm\2014\zh-CN2.C:\Documents and Settings\Administrator\ApplicationData\ZWSoft\zwcadm\2014\zh-CN3.C:\Documents and Settings\User\Application Data\ZWSoft\zwcadm\2014\zh-CN4.C:\Documents and Settings\All Users\ApplicationData\Zwsoft\zwcadm\2014\zh-CN5.C:\Documents and Settings\All Users\Documents\ZWSoft\zwcadm\2014\zh-CN 在不同的操作系统及不同用户权限下配置文件存放的位置不同，可以通过以下方式方便定位其位置：-所有程序>> ZWSoft >> 中望CAD机械版2014 >> 维护工具集 >> explorerAllDocuments_CHS.exe第2章基础环境的配置§2.1 配置图层在“样式配置”对话框中，可以指定必须在其上创建对象的图层。
中望CAD机械版命令将接受此设置并始终在预指定的图层上创建对象。
由于中望CAD机械版图层是即时创建的，因此中望CAD机械版提供了在被称为图层定义的图元的协助下预定义中望CAD机械版图层及其特性的功能。
与 AutoCAD 命令使用块定义来创建块引用的方式类似，中望CAD机械版命令使用图层定义来即时地创建图层。
所有中望CAD机械版图层都具有相应的定义。
中望CAD机械版附带了若干个预先定义的中望CAD机械版图层。
有些图层可以在若干个对象之间共享，而有些图层专用于特定对象。
用户可能需要更改这些指定以满足公司的标准或客户要求。
可以重命名现有图层以反映公司的标准，或创建自己的中望CAD机械版图层集并将其指定给对象。
2.1.1 对已有图层进行修改步骤1.命令行输入：ZWMSTYLEMANAGER2.在“样式配置”窗口中选择“系统库”需要修改的标准，在标准的“绘图环境”内展开“图层”；3.根据已有图层的信息，选择需要修改的某一图层，在右侧的属性框中更改该图层的属性信息；4.上图中颜色对应关系如下：（依次可选1~255）5.其线性对应关系如下图：6.线宽对应关系如下：7.依次选择图层，重复步骤3；8.修改完毕后，右键选择“图层”，在菜单中选择“保存”，将修改的图层信息保存。
2.1.2 创建新图层步骤1.命令行输入：ZWMSTYLEMANAGER2.在“样式配置”窗口中选择“系统库”需要新建图层的标准，在标准的“绘图环境”右键选择“图层”；3.在菜单中选择“添加”；4.在新建立的图层中填写图层的标签；5.选择步骤4建立的图层，在右侧的属性框中，填写相关属性值；6.为图层指定所需的映射,进入下一步：1.在标准的“绘图环境”中的“样式映射”内“图层映射”；2.选择新建图层所需的映射，在右侧的属性栏中“映射名称”；3.在“映射名称”下拉列表中选择新建立的图层；7.修改完毕后，右键选择“图层”，在菜单中选择“加载”，点击确定将新建的图层信息保存到当前加载的标准里。
2.1.3 图层映射§2.2 配置文字由于文字是用于注释的最常用对象，因此，中望CAD机械版提供了单一配置点（“标准设置”对话框），以使用户可以指定其默认特性。
这些设置是主设置。
默认情况下，用于所有注释的文字（标准的元素）都从主设置获取。
如果更改主设置，在标准的每个元素中的相应设置也将发生更改。
要禁止特定元素沿用主设置，请替代该元素的文字设置。
文字高度的主设置如何应用于注释文字高度的主设置是文字的基准高度。
默认情况下，标准的所有元素的文字高度设置被设置为“按当前绘图标准的名称”。
诸如文字高度被设置为“按当前绘图标准的名称”的符号等注释将使用基准高度值。
诸如剖切线标签、局部视图标签、引出序号和注释视图标签等注释将使用比基准高度大一个尺寸的文字高度。
“尺寸增大”行为将强制使用标签的文字高度大于符号文字的规则。
绘图标准将验证对文字设置所做的所有更改，同时禁止用户更改文字样式或指定非标准文字高度。
