08J925-3《压型钢板、夹芯板屋面及墙体建筑构造(三)含压型铝合金板》国家建筑标准设计图集简介
08J925-3《压型钢板、夹芯板屋面及墙体建筑构造（三）含压型铝合金板》国家建筑标准设计图集简介08J925-3《压型钢板、夹芯板屋面及墙体建筑构造(三)含压型铝合金板》国家建筑标准设计图集简介 2009年第5期张根俞,等:某综合楼型钢混凝土梁式转换结构设计与分析?455?(3)转换层楼板要完成上,下层剪力的重新分配, 在自身平面内受力很大,本项目楼板厚度按200mm设计,转换层上部七层根据建筑需要,设置空心板,板厚取200mm,地下室顶板厚度取180mm,部分取220mm 进行设计,上述楼板配筋均按规范加强.(4)框支梁主体框架采用型钢混凝土梁以提高抗震性能,其他转换次梁采用钢筋混凝土梁.柱子全部采用型钢混凝土柱以实现与型钢混凝土梁的连接. (5)部分地方由于建筑功能需要,框支剪力墙与框支梁轴线错开,为减少框支梁的巨大扭矩;在剪力墙墙肢处(该处为扭矩集中作用点)设置与框支梁垂直的抗偏梁(图3),从而抑制框支梁关键部位的出平面变形尤其是角变位.(6)在型钢混凝土框支梁与核心筒连接处设置型钢混凝土构造柱,使梁上应力平稳地传递到核心筒中, 满足"强柱弱梁"要求.(7)由于转换梁为受力关键部位,且应力分布复杂,在型钢混凝土框支梁,柱的型钢上沿全长设置直径为22mm,长度90mm,间距150mm的栓钉,以保证内力的可靠传递.(8)为保证梁柱连接节点可靠传力,梁翼缘与柱采用全熔透坡口对接焊缝,梁腹板与柱通过连接板采用高强螺栓连接.水平加劲肋与柱型钢翼缘采用坡口焊,与腹板采用双面角焊缝.6结语(1)本文通过建立不同分析模型,对某综合楼型钢混凝土框支转换层结构进行了计算分析,并对转换构件进行了对比.分析表明采用型钢混凝土可以有效降低梁高.提高抗震性能.(2)当上部框支剪力墙轴线与底部框支框架轴线错开较多时,根据概念设计,规范规程及已有电算手段进行合理的分析,并采取可靠的措施,采用主次梁进行转换是可行的.(3)当框支剪力墙与框支梁轴线错开时,可以在转换构件关键部位设置抗偏梁,以平衡扭矩及控制变形,此外,抗偏梁的设置可以减小楼板受力,使楼板更可靠地进行剪力重分配.参考文献[1]唐兴荣.高层建筑转换层结构设计与施工[M].北京:中国建筑工业出版社,2002.[2]李国胜.关于底部大空间剪力墙结构的转换层设计[J].建筑结构,2001,31(7):39-42.[3]YB9082—97钢骨混凝土结构设计规程IS]. [43JGJ138—2001型钢混凝土组合结构技术规程IS]. [5]刘一威.高层建筑框支柱,框支梁及剪力墙偏轴的结构设计[J].建筑结构,2003,33(9):37-39. [6】李勇,娄字,吴寿泉.上海中欣大厦转换层结构设计[J].建筑结构, 2000,30(1):43--46.08,1925—3《压型钢板,夹芯板屋面及墙体建筑构造(三) 含压型铝合金板》国家建筑标准设计图集简介 08J925—3《压型钢板,夹芯板屋面及墙体建筑构造(三)含压型铝合金板》国家建筑标准设计图集由中国京冶工程技术有限公司主编.现已出版发行.l适用范围:本图集适用于工业与民用建筑及大型公共建筑.主要包括保温或隔热型,吸声型的屋面和墙体建筑构造. 2主要内容:主要包括屋面和墙体建筑构造两部分内容. 屋面构造为:压型钢板(无檩型)屋面,压型铝合金板屋面,压型钢板吸声屋面,压型钢板种植屋面以及屋面采光.墙体构造为: 压型钢板(无檩型)墙体,压型钢板吸声墙体,夹芯板幕墙及洁净区墙体.图集由总说明,工程做法,构造节点详图及板型相关技术参数资料等部分组成.3特点:本图集作为OLJ925—1《压型钢板,夹芯板屋面及墙体建筑构造(一)》和OlJ925-2(E_~钢板,夹芯板屋面及墙体建筑构造(二)》的续编,增加了压型钢板(无檩型)屋面和墙体, 压型铝合金板屋面,压型钢板隔声及吸声屋面和墙体,压型钢板种植屋面以及夹芯板幕墙及洁净区墙体等新内容,具有结构合理,外型美观,保温,隔热,吸声,洁净,防火等特点,对提高轻钢结构建筑的档次和质量.提高设计和安装施工水平将会起到积极的促进作用.O8J333(建筑防腐蚀构遣》国家建筑标准设计图集简介o8J333《建筑防腐蚀构造》国家建筑标准设计图集由中国寰球工程公司和中国有色工程设计研究总院主编,现已出版发行.l适用范围:本图集是对原96J333(一)《建筑防腐蚀构造》 (用于冶金及其他工业与民用建筑)和9避I333(二)《建筑防腐蚀构造》(用于化工及其他工业与民用建筑)两本图集的修编,两本合成一本.适用于化工,冶金,机械,轻工,化纤,印染,电子,医药及其他行业的工业与民用建筑的防腐蚀构造.2主要内容:主要内容包括楼地面,踢脚板,墙裙,挡水,变形缝,地漏,排水沟,地沟盖板,集水坑,排风沟,设备基础,钢梯, 坡道,基础,池槽,涂层等防腐蚀建筑构造,以及有关资料附录. 3特点:本图集及时地配合新发布的防腐蚀设计规范,符合新规范的要求,内容全面,详细,专业性强,便于使用和查找, 图集的内容和深度均能满足设计选用及指导施工的需要,反映了国内目前防腐蚀工程设计的水平.(中国建筑标准设计研究院王祖光)。
压型钢板设计
压型钢板设计
压型钢板构造规定
压型钢板的横向搭接方式： ➢ 墙面压型钢板之间的侧向连接：一般采用搭接连
接，搭接宽度通常为半波搭接宽度视压型钢板规格而定，可仅搭接半波，也
可搭接一波半。屋面、墙面压型钢板的侧向搭接方 向应与主导风向一致，如下图所示。
用作墙板时加劲产生的竖向线条还可 增加墙板的美感。
图示二
压型钢板设计
压型钢板截面形式
(e)、(f)是近年来用在屋面上的板型。
其特点是板和板、板与檩条的连接通过支 架咬合在一起，板上无需开孔，屋面上没 有明钉，从而有效地解决了防水、渗漏问 题与无缝钢管不同的是这种方式更加具有 实用性。
角弛型
2
镀层：热镀锌、热镀锌铝合金、热镀铝和热镀锌等。 （镀锌层双面质量不得小于180g/㎡）
3
涂层：一般为两涂两烘环氧树醋防锈底漆和树醋面漆。 （涂层厚度不小于25μ，也可根据设计需要，选用硅改性聚醋、
丙烯酸树脂或PVF2涂料）
压型钢板设计

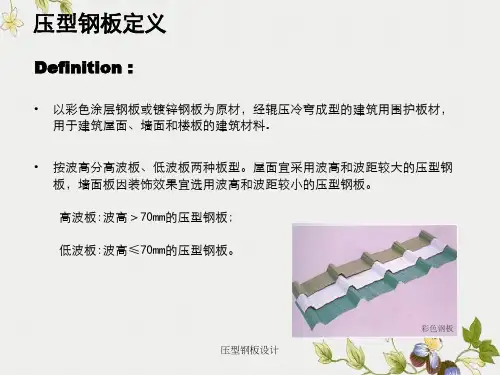

彩色压型钢板构成
压型钢板设计
压型钢板截面形式
压型钢板的截面形式 ：压型钢板的截面形式（板型）较多，国内生产的轧机已 能生产几十种板型，但真正在工程中应用较多的板型也就十几种。
高波（波高 >70mm）压型钢板：350mm 低波（波高 <70mm）压型钢板： 屋面坡度 < 1/10时：250mm 屋面坡度 > 1/10时：200mm 墙面： 压型钢板：120mm 屋面搭接时，板缝间需设通长密封胶带。
压型钢板设计
压型钢板构造规定
• 屋面压型钢板的长向搭接： • 应将靠近屋脊方向的板件置于上方，并在搭接部位设置
压型钢板设计
压型钢板构造规定

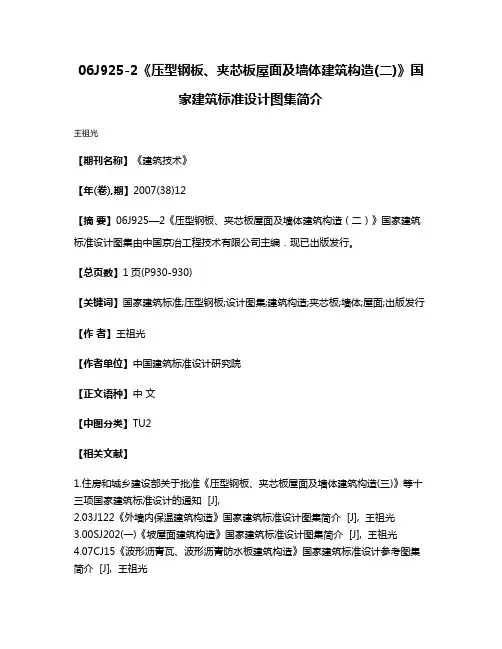

06J925-2《压型钢板、夹芯板屋面及墙体建筑构造(二)》国家建筑标准设计图集简介
06J925-2《压型钢板、夹芯板屋面及墙体建筑构造(二)》国
家建筑标准设计图集简介
王祖光
【期刊名称】《建筑技术》
【年(卷),期】2007(38)12
【摘要】06J925—2《压型钢板、夹芯板屋面及墙体建筑构造（二）》国家建筑标准设计图集由中国京冶工程技术有限公司主编．现已出版发行。
【总页数】1页(P930-930)
【关键词】国家建筑标准;压型钢板;设计图集;建筑构造;夹芯板;墙体;屋面;出版发行【作者】王祖光
【作者单位】中国建筑标准设计研究院
【正文语种】中文
【中图分类】TU2
【相关文献】
1.住房和城乡建设部关于批准《压型钢板、夹芯板屋面及墙体建筑构造(三)》等十三项国家建筑标准设计的通知 [J],
2.03J122《外墙内保温建筑构造》国家建筑标准设计图集简介 [J], 王祖光
3.00SJ202(一)《坡屋面建筑构造》国家建筑标准设计图集简介 [J], 王祖光
4.07CJ15《波形沥青瓦、波形沥青防水板建筑构造》国家建筑标准设计参考图集简介 [J], 王祖光
5.08J925-3《压型钢板、夹芯板屋面及墙体建筑构造(三)含压型铝合金板》国家建筑标准设计图集简介 [J], 王祖光
因版权原因，仅展示原文概要，查看原文内容请购买。

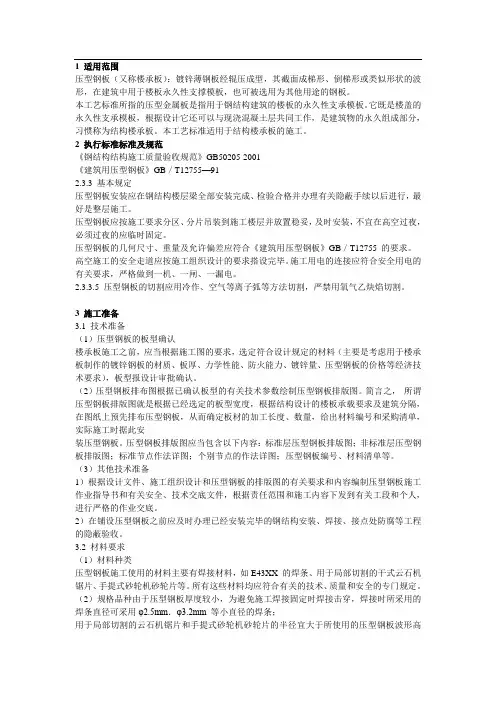

压型钢板(又称楼承板)
1适用范围压型钢板（又称楼承板）：镀锌薄钢板经辊压成型，其截面成梯形、倒梯形或类似形状的波形，在建筑中用于楼板永久性支撑模板，也可被选用为其他用途的钢板。
本工艺标准所指的压型金属板是指用于钢结构建筑的楼板的永久性支承模板。
它既是楼盖的永久性支承模板，根据设计它还可以与现浇混凝土层共同工作，是建筑物的永久组成部分，习惯称为结构楼承板。
本工艺标准适用于结构楼承板的施工。
2执行标准标准及规范《钢结构结构施工质量验收规范》GB50205-2001《建筑用压型钢板》GB／T12755—912.3.3 基本规定压型钢板安装应在钢结构楼层梁全部安装完成、检验合格并办理有关隐蔽手续以后进行，最好是整层施工。
压型钢板应按施工要求分区、分片吊装到施工楼层并放置稳妥，及时安装，不宜在高空过夜，必须过夜的应临时固定。
压型钢板的几何尺寸、重量及允许偏差应符合《建筑用压型钢板》GB／T12755 的要求。
高空施工的安全走道应按施工组织设计的要求搭设完毕。
施工用电的连接应符合安全用电的有关要求，严格做到一机、一闸、一漏电。
2.3.3.5 压型钢板的切割应用冷作、空气等离子弧等方法切割，严禁用氧气乙炔焰切割。
3施工准备3.1 技术准备（1）压型钢板的板型确认楼承板施工之前，应当根据施工图的要求，选定符合设计规定的材料（主要是考虑用于楼承板制作的镀锌钢板的材质、板厚、力学性能、防火能力、镀锌量、压型钢板的价格等经济技术要求），板型报设计审批确认。
（2）压型钢板排布图根据已确认板型的有关技术参数绘制压型钢板排版图。
简言之，所谓压型钢板排版图就是根据已经选定的板型宽度，根据结构设计的楼板承载要求及建筑分隔，在图纸上预先排布压型钢板，从而确定板材的加工长度、数量，给出材料编号和采购清单，实际施工时据此安装压型钢板。
压型钢板排版图应当包含以下内容：标准层压型钢板排版图；非标准层压型钢板排版图；标准节点作法详图；个别节点的作法详图；压型钢板编号、材料清单等。
压型钢板、夹芯板屋面及墙体建筑构造.docx
压型钢板、夹芯板屋面及墙体建筑构造说明1.设计依据本图集根据下列文件、标准和规编制：建设部建设 [1994]664 号文件《一九九四年通用建筑标准设计编制计划》《屋面工程质量验收规》GB 50207-2002《压型金属板设计施工规程》YBJ 216-88《冷弯薄壁型钢结构技术规》GBJ 18-87《彩色涂层钢板与钢带》GB/T 12754-91《建筑用压型钢板》GB/T12755-91《建筑物隔热用硬质聚氨酯泡沫塑料》QB/T 3806-1999《金属面硬质聚氨酯夹芯板》JC/T 868-2000《隔热用聚苯乙烯泡沫塑料》QB/T 3807-1999《金属面聚苯乙烯夹芯板》JC 689-1998《绝热用岩棉、矿渣棉及其制品》GB/T 11835-1998《金属面岩棉、矿渣棉夹芯板》JC/T 869-20002.适用围2.1本图集适用于非保温型及保温型的工业与民用建筑，主要包括压型钢板及夹芯板的屋面和墙体建筑构造。
2.2本图集压型钢板屋面构造所选用的板型连接方式为紧固件连接和咬边连接两种，其墙面构造所选用的板型连接方式为紧固件连接；夹芯板屋面构造所选用的板型连接方式为紧固件连接，其墙面构造所选用的板型连接方式为紧固件连接及挂件连接两种。
本图集未包括扣压连接的板型，其常规构造做法可参考本图集及相关规规定。
2.3本图集墙体构造主要为竖排版型墙体，横排版型墙体应增加相应水平搭接接节点。
2.4本图集适用于抗震设防烈度≦9 度的地区。
当建筑物有振动设备时，应按照国家相关标准及规程增设相应减振措施。
2.5本图集配合使用的屋面坡度宜≧5%；在积雪厚度较大及腐蚀环境中屋面坡度宜≧ 8%。
压型钢板波高 <50mm时，其屋面坡度应适当加大。
当屋面坡度<5%时，其坡度取值应根《压型金属板设计施工规程》（YBJ216-88）进行排水验算。
2.6本图集在强台风地区应谨慎使用；如需使用，设计者必须采取适当的防风措施，如减少搭接点，增加固定点，在屋脊、檐口、山墙转角、门窗、勒脚处围护系统外侧增设固定压条等。
压型钢板(又称楼承板)
1适用范围压型钢板（又称楼承板）：镀锌薄钢板经辊压成型，其截面成梯形、倒梯形或类似形状的波形，在建筑中用于楼板永久性支撑模板，也可被选用为其他用途的钢板。
本工艺标准所指的压型金属板是指用于钢结构建筑的楼板的永久性支承模板。
它既是楼盖的永久性支承模板，根据设计它还可以与现浇混凝土层共同工作，是建筑物的永久组成部分，习惯称为结构楼承板。
本工艺标准适用于结构楼承板的施工。
2执行标准标准及规范《钢结构结构施工质量验收规范》《建筑用压型钢板》GB／T12755—91基本规定压型钢板安装应在钢结构楼层梁全部安装完成、检验合格并办理有关隐蔽手续以后进行，最好是整层施工。
压型钢板应按施工要求分区、分片吊装到施工楼层并放置稳妥，及时安装，不宜在高空过夜，必须过夜的应临时固定。
压型钢板的几何尺寸、重量及允许偏差应符合《建筑用压型钢板》GB／T12755 的要求。
高空施工的安全走道应按施工组织设计的要求搭设完毕。
施工用电的连接应符合安全用电的有关要求，严格做到一机、一闸、一漏电。
压型钢板的切割应用冷作、空气等离子弧等方法切割，严禁用氧气乙炔焰切割。
3施工准备技术准备（1）压型钢板的板型确认楼承板施工之前，应当根据施工图的要求，选定符合设计规定的材料（主要是考虑用于楼承板制作的镀锌钢板的材质、板厚、力学性能、防火能力、镀锌量、压型钢板的价格等经济技术要求），板型报设计审批确认。
（2）压型钢板排布图根据已确认板型的有关技术参数绘制压型钢板排版图。
简言之，所谓压型钢板排版图就是根据已经选定的板型宽度，根据结构设计的楼板承载要求及建筑分隔，在图纸上预先排布压型钢板，从而确定板材的加工长度、数量，给出材料编号和采购清单，实际施工时据此安装压型钢板。
压型钢板排版图应当包含以下内容：标准层压型钢板排版图；非标准层压型钢板排版图；标准节点作法详图；个别节点的作法详图；压型钢板编号、材料清单等。
（3）其他技术准备1）根据设计文件、施工组织设计和压型钢板的排版图的有关要求和内容编制压型钢板施工作业指导书和有关安全、技术交底文件，根据责任范围和施工内容下发到有关工段和个人，进行严格的作业交底。
