最新机组基建阶段四大管道支吊架检查与调整
火力发电厂管道支吊架存在的问题及调整措施
火力发电厂管道支吊架存在的问题及调整措施摘要本文对火力发电厂管道支吊支吊架的运行现状中存在的问题及其对管道受力的影响进行了叙述，指出管道支吊架的检查及调整的一般要求，提出了有针对性的调整措施，力求使工程改造实施后支吊架处于正常工作状态。
关键词管道；支吊架；应力分析；调整中图分类号TU 文献标识码 A 文章编号1673-9671-(2012)061-0150-02近年来一些投产较早的火力发电厂，由于当时管道支吊架的技术加工能力差以及材料制造水平低的原因，导致了在运行时存在较多问题。
如果只强调检修和维护不能够彻底地解决问题的，必须对管道支吊架进行系统改造，才能保证机组及运行人员的安全。
1 管道支吊架系统存在的主要问题及其对管道受力的影响1.1 主要问题如果火力发电厂管道运行达不到设计要求，就会引起吊架受力不合理以及管道运行应力升高。
失效的支吊架不但会导致管道冷、热态承载重新分布，使部分管段局部变形，令其使用寿命大大缩短，而且还会损坏邻近支吊架的正常工作状态，引起连锁的失效反应，严重影响机组的安全运行。
因此，要对管道支吊架系统存在的主要问题给予足够的重视，应着重注意以下几个方面的问题。
1）因管道支吊架安装不正确而造成的管道位移异常。
2）管道支吊架发生异常位移，位移受阻或者是达到极限位置。
3）因支吊架压死或折断而损坏，使得管道系统失效。
4）支吊架的冷态或者热态位置不正确。
5）恒力弹簧吊架出现普遍锈死情况。
6）管道保温性能较差，易造成雨水腐蚀管道。
7）吊耳及管夹产生裂纹甚至是发生断裂，支吊架连接件的固定螺栓松动或者脱落。
8）恒力吊架或弹簧吊架、减振器以及阻尼器的弹簧松弛失效。
1.2 对管道受力的影响上述因安装不当产生的问题以及因长时间使用而导致的零部件失效，会重新分配管道载荷，使处于管道端点的推力和扭矩发生极大变化。
弹簧松弛的程度更会引起管道端点处的扭矩成倍增加，使管道的受力情况恶化至不受控制的地步，因此令管道的安全运行受到严重的影响。
600MW亚临界机组四大管道支吊架状态检验与调整共5页
600MW亚临界机组四大管道支吊架状态检验与调整The Statefull Inspection and regulation about the four pipes’ Hangers and Supports in the boiler 600MW unitSun Shuchun(The Inner Mongolia Daihai Power Plant LLC., 013700,Ulan Qab City, Inner Mongolia)Abstract: This thesis introduces the Statefull Inspection and questions about the four pipes’s hangers and supports in the daihai power plant, analyses and estimates the hungers and the supports’s influence to the pipes’s safety and calculates about the loading、displacemen t and stress; By examining, the pipes’s dungers and supports recover to the normal working condition and the pipes’s stress is qualified. After all, we achieve the prospective purpose. At the end, it can be used for reference to the power plant which have the same capability(600MW subcritical unit) about the four pipes’s hungers and the supports.Keyword: hanger and the support, The statefull Inspection and regulation, calculate about the stress1、概述支吊装置是管道系统的重要组成部分，起着承受管道重量、控制管道位移量和控制管道振动的重要作用。
支吊架检修工艺及质量标准
1)符合DL∕T5031的要求。
2.修理、调整
1)修理螺栓连接件。
2)修理管卡、管夹、套筒，使其牢固固定管子，不偏斜。
3)修整吊杆、法兰螺栓、连接螺母。
4)按设计调整有热位移管道支吊架的方向和尺寸。
5)顶起导向支座、活动支座的滑动面、滑动件的支承面，更换失效活动件。
支吊架检修工艺及质量标准
检修项目
工艺要点
质量要求
1.支吊架检查
1)检查螺栓连接部位是否松动。
2)检查焊缝无裂纹和脱焊。
3)检查管夹、管卡和套管是否松动、偏斜。
4)检查吊杆、法兰螺栓连接螺母是否弯曲、损伤。
5)检查导向支座和活动支座无卡涩，活动件是否断裂，磨损与支承面不接触和接触不均匀。
6)弹簧无歪斜、失效。
6)调整弹簧支承面与弹簧中心线垂直，调整簧压缩值。
7)更换弹簧时，做弹簧全压缩试验、工作载荷压缩试验。
8)修补焊缝。
9)埋件处理。

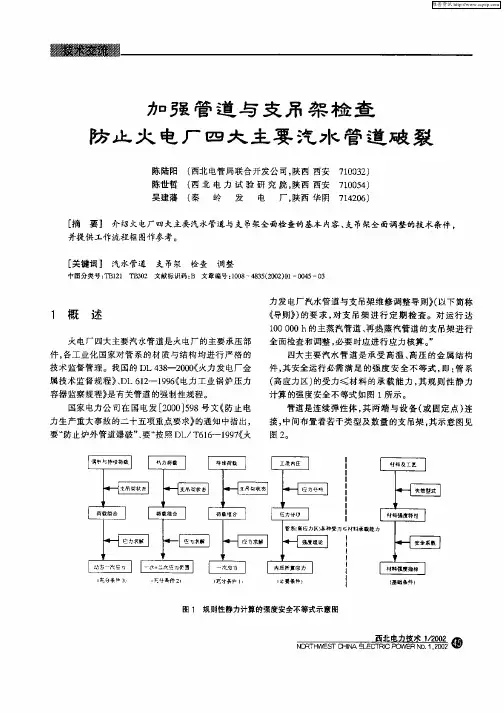

加强管道与支吊架检查防止火电厂四大主要汽水管道破裂
船磐 １０ 户 Ｅ ．ｏ０ ０Ｒ ．２ Ｗ№ ２ 、
维普资讯
４ ０ ００ ０ ｈ及 １ ００ ０ ｈ左 右结 合 支 吊架全 面 检查 时 进 ０ ０ 行 。 即管 系检 查 只在首 次投 运及 投运后 两 个特定 时 段 进行。
要“ 防止炉外管道爆破”要“ ， 按照 Ｄ ／ ６６ １９ （ Ｌ Ｔ １－ ９７ 火
宽廿枭 ３ －
・ 克丹斋件 ２ ）静力计算 的强度安全不等式示意 图
丽 而 丽 丽 ￣ 耻 ＿Ｊ
ｈＴ Ｔ ｌ ｓＨ ０ Ｒ ｃ
％＂ ＲＣ ＴＩ
（） ６ 观察管道水平段是否有明显的弯曲变形 。 垂直
管 段是 否有 明显 的倾 斜变 形 ， 系局 部 是 否 产 生 明 显 管 的标高 变化 。
国电力 系统对 管系与 支 吊架 经过 近 ２ 年 的研 究 。 出 ０ 得 如 下结 论 ： 吊架状 态是 影 响管 系一 次应 力与 管系 振 支 动 的主要 因素 ； 吊架 状 态是 改 善 管系 二 次应 力 范 围 支 与管 系推力和 力矩 的 主要 手段 。 因此 ， 管系 的安 全运 行 与支 吊架状 态关 系最 密切 ， 支 吊架 的检查 、 维修 与 调 整也 就 成 为保 障管 系安 全 运
维普资讯
加强 管道 与 支 吊 架检 查 防 止 火 电 厂 四 大 主 要 汽 水 管 道 破 裂
陈陆阳
陈世哲 吴建藩
（ 西北 电管局联合开发公司， 陕西 西安
（ 北 电 力 试 验 研 究 院， 西 陕西 西安 （ 秦 岭 发 电 厂 ， 陕西 华 阴
型及 型号 。 上诸 因素中最 有 可 变性 的是 支 吊架 的状 态 ， 我
推力 和力矩 是否 有不 合理 的 因素存 在。
电厂330 MW机组四大管道支吊架检查与调整
总730期第三十二期2020年11月河南科技Journal of Henan Science and Technology电厂330MW机组四大管道支吊架检查与调整李嘉伦1郭永鹏1李楠林2张伦伦2（1.中国石化长城能源化工（宁夏）有限公司，宁夏银川751400；2.西安热工研究院有限公司，陕西西安710054）摘要：某电厂2号机组四大管道支吊架运行过程中暴露多处缺陷。
本文利用CAESAR II软件对管系进行系统的应力分析，并结合现场检查结果，在冷态时对四大管道支吊架进行相应调整，确保机组的安全稳定运行，最后对支吊架的检查维护提出了意见。
关键词：四大管道；支吊架；调整；应力校核中图分类号：TM621文献标识码：A文章编号：1003-5168（2020）32-0121-03 Inspection and Adjustment of Four Main Pipe Supports and Hangers forA330MW Turbine GeneratorLI Jialun1GUO Yongpeng1LI Nanlin2ZHANG Lunlun2（1.Sinopec Great Wall Energy chemical(Ningxia)Co.,Ltd.,Yinchuan Ningxia751400；2.Xi'an Thermal Power ResearchInstitute,Xi'an Shaanxi710054）Abstract:Several defects were exposed during the operation of the four major pipeline supports and hangers of Unit 2of a power plant.This paper used CAESAR II software to carry out systematic stress analysis on the piping system, and combined with the on-site inspection results,adjusted the four major pipeline supports and hangers in cold state to ensure the safe and stable operation of the unit,finally put forward opinions on the inspection and maintenance of supports and hangers.Keywords:four main pipes；hanger；adjustment；stress check某电厂2号机组容量为330MW，2013年10月投产。
四大管道支吊架问题的分析检验与调整探讨
·技术与应用·四大管道支吊架问题的分析检验与调整探讨■李建徽南京中特化工动力设备有限公司 江苏南京 210000摘 要：本文主要针对四大管道支吊架问题的分析检验与调整展开论述，结合具体案例，对四大管道支吊架问题和成因进行分析，然后提出了几点检验和调整措施，主要包括积极开展改造和调整工作、不断完善整改方案、调整的一般要求等，旨在将管道使用寿命提升上来，保证较高的安全运行效果。
关键词：管道；支吊架；分析检验；调整引言对管道支吊架的工作原理进行分析，主要是指借助工学原理，以此来对管道系统进行控制，防止管道状态不佳现象的出现。
加强支吊架的合理设置，要对支吊架稳定性因素进行深入分析，在保证支吊架稳定的情况下，可以有效保护管道系统，给予管道的正常功能强有力的保证。
因此，要想确保工程项目的顺利进行，必须要对四大管道支吊架的管道设计、安装等方面予以高度重视，并注重将检验和调整工作落实到位，防止安全隐患的出现，最大程度地维护好人员的人身安全。
1.四大管道支吊架问题的相关概述1.1案例分析以某一电厂为例，该电厂1号机组为660MW亚临界机组，锅炉最大连续蒸发量为2100t/h。
在1号机组投产和运行过程中，停机大修时累计运行予以高达45O00h,启停次数已经高达90次。
在1号机组四大管道中，主蒸汽管道、再热蒸汽管道以及主给水管道等为重要的构成内容。
图1为四大管道的技术参数表：图1 四大管道的技术参数表1.2问题在机组不断运行和反复启停的影响下，管道支吊架状态所出现的变化比较明显。
在日常检查过程中，吊架弹簧压死、吊架锈蚀现象比较常见。
基于此，使支吊架载荷的分布出现了很大的变化，不利于对管道和机组的运行环境予以维护。
同时，在应力分布不合理的影响下，会加剧管道高应力蠕变损伤程度，一旦错过最佳的处理时机，很难使管道使用寿命得到保障，严重影响到管道和机组的运行。
此外，在主蒸汽及再热蒸汽热段管道方面，如果炉顶防冲击装置冷态时被压死，很难将防冲击作用提升上来，并且这已经成为了其他弹簧吊架的承载状态的影响因素。
火电厂四大管道支吊架的检查与调整
火电厂四大管道支吊架的检查与调整王建忠(苏州热工研究所，江苏苏州215004)摘要介绍了火力发电厂四大管道的应力分析计算及其支吊架调整原理，阐明了管道支吊架冷/热态检查的内容，提出了根据计算结果、检查结果和《火力发电厂汽水管道与支吊架维修调整导则》（DL/T616-1997）开展支吊架维修调整的工作方法。
关键词管道支吊架应力检查调整1前言近年来，炉外汽水管道爆破呈频繁发生态势，给电厂安全生产带来重大损失，而火电厂的主蒸汽、再热蒸汽热段、再热蒸汽冷段和给水四大管道均为高温高压管道，其性能状况直接影响到机组的安全运行，应当予以重视。
通过对支吊架合理调整，消除存在的缺陷和安全隐患，使管道受力均衡、膨胀自如，从而有效延长管道的使用寿命。
管道的安全性问题，归结到一点，就是其材料强度与实际应力之间的关系问题，只要应力不超过材料的强度，就不会发生破坏。
应力影响管道的安全性通常分为两种情况，一是应力大于材料强度，直接导致破坏；另一种是由于应力的存在对材料产生损伤，使材料强度逐渐降低，当强度降到与应力相等的临界值时产生破坏。
实际管道中产生的破坏多是第二种情况。
从应力角度研究管道的安全性，可从两方面进行考虑。
一方面通过采取措施降低管道中的应力峰值，可以降低管道材料的损伤速度，防止一次性破坏事故，对管道支吊架的调整属于这方面的考虑。
另一方面帮助确定管道中的最大应力位置、损伤严重部位及危险部位，以利于对管道的安全监督。
2支吊架调整原理管道在工作状态下承受的应力分为一次应力和二次应力。
一次应力是指管道在内压、自重和其它持续外载(包括支吊架反力等)作用下所产生的应力；二次应力是指管道在热胀、冷缩或其它位移受约束时产生的应力。
一次应力是由于外力荷载而使管道产生的正应力和剪应力，必须满足外部及内部的力或力矩的平衡法则。
一次应力的特点是没有自限性，它始终随着外力荷载的增加而增大，不会随时间的延长而有所降低，当它超过某一限度，将使管道变形增加直至破坏。
四大管道支吊架规范书
附件1 技术规范1 总则1.1 本技术规范用于xxxx“上大压小”新建项目工程的四大管道（包括主蒸汽管道、高压旁路管道、高温再热蒸汽管道、低压旁路管道、低温再热蒸汽管道、高压给水管道（含汽泵再循环管道）、高旁减温水、以及主汽和热段管道的暖管、疏水管道，以下简称（四大管道））支吊架支吊架。
它提出了四大管道支吊架的功能设计、结构、性能、安装和试验等方面的技术要求。
锅炉厂供货范围内的四大管道支吊架由锅炉厂负责，不属于本次招标范围。
1.2 本技术规范提出的是最低限度的技术要求，并未对一切技术要求做出详细规定，也未充分引述有关标准和规范的条文，投标方应提供一套满足本招标文件和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，投标方必须满足其要求。
在签订合同之后，招标方保留对本规范书提出补充要求和修改的权力，投标方应承诺予以配合。
如提出修改，具体项目和条件由买卖双方商定。
1.3 投标方如对本招标文件有偏差(无论多少或微小)都必须清楚地表示在本招标文件的“技术差异表”中。
否则招标人将认为投标方完全接受和同意本招标文件的要求。
禁止更改本招标书内各条款序号。
1.4 投标人对四大管道支吊架（包括附件）负有全责，包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得招标方的认可。
1.5 本技术规范书所使用的标准，如遇与投标方所执行标准发生矛盾时，按较高标准执行。
投标方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新标准版本。
1.6 在合同签订后，按本招标文件的要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收试验、运行和维护等标准清单给招标方，由招标方确认。
招标方有权因协议、标准、规程发生变化而提出一些补充要求，具体内容双方共同商定。
2024年化工企业管道架管理检查办法（三篇）
2024年化工企业管道架管理检查办法1.1目的为加强公司基础管理建设，保障公司生产、卫生、交通秩序，创造整洁、优美的公司环境，根据公司实际情况，特制定本办法。
1.2适用范围本办法适用于公司厂区范围内所有的管道架管理考核。
2.定义与术语管道架：包括墙架、柱架、托架、平管支架、桁架、跨路管道架等钢结构管道架。
3.职责3.1科技处负责厂区管道架的管理和考核。
3.2生计处负责各部门上报管道架的制作、更新、维修工作量的安排。
3.3保卫处负责厂区跨路龙门架行车高度的警示标志的设置及对由外来车辆造成的管道架及设施的损害事件的处理。
3.4企管处负责对检查结果的处理。
3.5管道架实行属地管理，各包洁区的责任部门负责辖区内及辖区上方管道架的管理。
（注：蒸发工段到盐水工段的跨路龙门架由一车间负责管理；厂区到鲁抗的电化路龙门架由仓储处负责管理）4.工作程序4.1管道架设计要求：4.1.1设计单位在进行厂区管道架设计时，必须按照国家有关设计规范、公司的相关规定和现场的具体情况进行设计。
管道架要求结构合理、美观大方，刚度和强度符合安装工艺要求，安装完成后应进行彻底除锈，刷防锈底漆2遍，天蓝色面漆2遍。
4.1.2跨路管道架高度的设计要求：主要道路的跨路管道架的设计高度不低于5.5米，无车辆行驶的小路跨路管架高度不低于4.5米。
其他均应符合国家或相关部门规定的设计要求。
4.1.3立式管架立柱靠近地面的部位需砌混凝土管墩，管墩的总体要求应美观实用。
管墩上平面由中心向四周留少许坡度，以防积水造成管架立柱锈蚀。
主管廊的管墩尺寸为500400200MM （管墩长度方向与工字钢长度方向一致），非主管廊的管墩尺寸按总体要求视具体情况定。
4.2管道架施工安装要求：4.2.1管道架施工安装时应严格按照图纸的设计要求，施工单位的负责人和项目负责人在施工过程中应严格进行监督、管理和检查，保证管道架的安装质量和管架上的管线、桥架、辅助设施敷设的整齐、合理、整洁、美观；不得有偏移、倾斜，扭曲、稳定性差等质量问题。
浅谈火力发电厂管道支吊架的检查与调整措施
浅谈火力发电厂管道支吊架的检查与调整措施摘要：机、炉外管爆破危害性极大，其后果难以预料和控制，对现场工作人员的安全构成极大威胁。
各个发电企业越来越重视机、炉外管的安全，管道支吊架维修调整规范化、系统化，能使管道寿命管理从局部微观性能研究扩展到宏观结构应力分析与微观研究相结合。
通过科研与工程实际相结合，将提高管道支吊架安全运行水平，延长管道使用寿命。
支吊架调整对电厂而言具有良好的经济效益。
关键词：管道；支吊架；应力0引言机炉外管道安全是火力发电厂安全运行的重要保障，特别是四大管道的安全事关重大，如果发生事故其后果难以预料和控制，会对现场工作人员的安全构成极大威胁。
火力发电厂对管道安全与寿命的研究主要包括：管道表面宏观检验及无损探伤发现的缺陷，通过金相组织分析了解材质变化规律，材料短时力学性能试验及长周期蠕变持久试验评估其剩余寿命。
这些方法其实并不全面，导致管道材质损伤和破坏的根本原因是高应力与材料缺陷，只有首先从宏观上控制和降低系统应力才能真正减缓材料的损伤速度，延长管道寿命。
这就需要做到通过计算制定最佳的管道支吊架配置，降低管道应力；通过定期支吊架维护与调整消除安全隐患。
管道应力的影响因素有管道及保温自重、支吊架配置、管道的空间布置与管道运行温度，其中管道及保温自重、管道的空间布置已经确定，运行温度通常按设计要求变化很小，所以支吊架性质将决定系统的应力水平与安全性，从宏观角度分析，支吊架(位置、类型与状态)决定管道系统的应力水平与安全性（同时要做好管道焊逢弯管检验，保证焊缝弯管合格）。
1 支吊架简介根据设计要求及管道布置，电厂汽水管道支吊架可分为以下几类：变力弹簧支吊架、恒力弹簧支吊架、固定支架、滑动支架、导向或限位支架、刚性吊架、减振或阻尼支吊架、防冲击刚性支吊架等。
可以看出，支吊架的主要作用有承担管道等的重量，对管道的某一方向进行限制等。
管道支吊架状态的正常与否，将直接影响管系应力水平的高低，影响管系的长期、安全、经济运行。
亚临界电站锅炉四大管道支吊架检查调整技术要求
亚临界燃煤锅炉四大管道支吊架检查调整项目技术条件书1总则1.1本技术条件书的使用范围，适用于****公司辟-*炉四大管道支吊架检查调整项目，它包括项目的工程范囤及检査调整的技术要求。
1 • 2本技术条件书提出的是最低限度的技术要求。
1.3施工（技术）资质要求：具有国家质量检验检疫总局颁发的《中华人民共和国特种设备检验检测机构核准证》（综合检验机构甲类）°1.4在签订合同之后，招标方保留对本技术条件书提出补充要求和修改的权力，投标方予以配合。
如提出修改，具体项目和条件由双方商左。
1.5业绩要求：投标人近五年至少从事过3台套300MW机组及以上机组锅炉汽、水管道及四大管道支吊架检査、调整和金属监督检验工作经验。
1.6本技术条件书所使用的标准如与投标方所执行的标准发生矛盾时，按较髙标准执行。
1.7投标方必须提供真实的符合本技术条件书的已运行业绩，弄虚作假中标也可依法废标。
2项目范围和工期2.1项目工程范围我公司#*-*锅炉为哈尔滨锅炉厂生产的型号为HG-1025/18. 2-W10亚临界一次中间再热自然循环汽包炉，采用单炉膛口型布置，水平低温过热器，低温再热器和省煤器布置在后烟道，再热汽温采用尾部烟气挡板调节。
汽轮机为东方汽轮机厂生产的型号为N320-16. 7/537/537-4亚临界一次中间再热、单轴、髙中压合缸、双缸双排汽、凝汽式汽轮机，共28级叶轮，第1级为调节级，英余27级为压力级，具有8 段不调整抽汽。
锅炉为东锅生产的型号为DG1900/25. 4-1门型超临界参数变压直流本生型锅炉，一次再热，单炉膛，尾部双烟道结构，采用平行挡板调节再热汽温，固态排渣，全钢构架，全悬吊结构, 平衡通风，壺天布置。
汽轮机为上海汽轮机厂生产的型号为N600-24. 2/566/566超临界、单轴、三缸四排汽、一次中间再热、凝汽式汽轮机，具有冲动式调节级和反动式压力级的混合形式，共48级叶轮，苴中高压缸1+11级，中压缸8级，低压缸2X2X7级，有8段不调整抽汽。
机组基建阶段四大管道支吊架检查与调整-文档资料
基建阶段管道支吊架异常型式及原因
管道支吊架异常原因
安装：
与设计不符：安装位置、初装载荷、冷紧点位置与冷紧量以及管子、 管件、保温层重量的选择、恒力吊架转动体位置、直接接触管道的 材料、限位吊架限位方向或间隙、偏装等。 其他：火焰切割锁定销、利用未解除, 管道或支吊架与其他管道或
JB/T 8130.2-2019《可变弹簧支吊架》
案例：哈密电厂基建阶段支吊架检查
哈密电厂简介
神华国能哈密电厂 4×660MW 超临界压力直流锅炉为上海锅炉
厂有限公司设计的 2236t/h 超临界参数变压运行螺旋管圈直流炉，单 炉膛塔式布置、四角切向燃烧、摆动喷嘴调温、一次再热、平衡通
风、全钢架悬吊结构、紧身封闭布置、采用干式捞渣机固态排渣的
案例：哈密电厂基建阶段支吊架检查
哈密电厂简介
神华国能哈密电厂4台机组基建安装调试期间，湖南省湘电锅炉
压力容器中心有限公司对该电厂每台机组主蒸汽管道、再热热段蒸 汽管道、再热冷段蒸汽管道、主给水管道及高低压旁路共8条管道共
计227个吊架，分别在安装后（未拔定位销）、冷态（已拔定位销，
吹管前）、吹管期间、以及带负荷到满负荷期间进行全面检查，累 计提出208条缺陷，其中2#机组累计提出缺陷68条，支吊架安装调试
对省煤器进口集箱的推力和推力矩超过设计允许值，致使省煤器
进口集箱炉右膨胀指示器垂直位移相差50mm（主给水管道与集 箱炉右相连），省煤器进口集箱两个恒力吊架热膨胀方向与设计 方向相反。
案例：哈密电厂基建阶段支吊架检查
支吊架检查发现的问题
（1）管道支吊架设计问题：
的缺陷率达30%，3#、1#、4#机组的吊架故障率分别为27%、15%、
18%。
案例：哈密电厂基建阶段支吊架检查
电厂四大管道安装监督检验
电厂四大管道安装监督检验摘要：发电厂四大管道作为电厂主要的热力系统，高温高压，技术要求高。
本章对四大管道的安装以及质量的监督检验工作进行了探讨，并探讨了四大管道安装监检中存在的问题、建议与体会，望以此借鉴。
关键词：四大管道；安装；监督；检验1四大管道的施工方法和步骤1.1材料的检验（1）管道组合件、管道附件等到现场后必须逐件进行光谱、测厚、硬度及金相等检验，各项检验符合相关标准后方可组合或吊装。
（2）对照设计图纸复核，工厂化管子的疏水、放气、取样、旁路等接座要符合设计要求且位置正确。
（3）安装前，须对所用材料进行外观检查，要求为：管子表面无尖锐划痕，表面凹陷深度不得超过1.50mm，凹陷最大尺寸不应大于管子周长的5%，且不大于40mm。
外观检查厂家组合的焊口，无漏焊，管段尺寸符合设计要求。
（4）在安装前应对阀门内部清洁度进行确认，保证清洁无杂物。
1.2管子组合及吊装（1）施工时按照图纸上的管道布置图检查管道的布置是否有与实际不符合之处，如有不符之处应及时通知技术人员联系设计院解决，不能盲目的进行下料。
（2）组合前要考虑管道运输和吊装。
管道安装过程中，要考虑管道冲、吹洗接口的要求。
（3）管道焊接时环境温度符合要求，做好防风、防雨措施，及时完成焊后热处理工作。
（4）管道连接时，不得强力对口，对口间隙可预留2~3mm，做到内壁平齐。
（5）管子组合前或组合件安装前，均应将管道内部清理干净，并装设临时封堵。
（6）管道在安装时要统筹考虑，尽量做到同步组合、同步运输、同步存放，以提高吊车的利用率和生产效率。
（7）管道施工尽可能采用地面组合的方式，减少高空作业，组合件应该具有足够的刚度，吊装后不应产生永久变形，临时固定应牢固可靠。
（8）对有加工缺陷及有锈蚀的坡口要进行处理，焊件在组装前应将焊口表面及附近母材内、外壁的油、漆垢等清理干净，直至发出金属光泽。
清理范围为焊口边缘两侧各15mm范围内。
（9）管道在吊装时要选择可靠合适的吊点，高处作业时搭设牢固可靠的脚手架，以保证安装质量及作业人员的人身安全。
管道支架安装与调试技巧
管道支架安装与调试技巧随着建筑和工程领域的不断发展，管道的安装与调试变得越来越重要。
管道支架是管道系统的重要组成部分，它不仅能够保证管道的稳定性和安全性，还能减少对管道的应力和振动。
本文将介绍一些管道支架安装和调试的技巧，以帮助读者更好地理解和掌握相关的知识。
一、选择合适的管道支架管道支架的选择对于管道系统的稳定性和安全性至关重要。
在选择管道支架时，应考虑以下几个方面：1. 重量承载能力：根据管道的重量和预计的压力，选择具有足够承载能力的支架，以确保管道能够安全地承受负荷。
2. 防腐措施：考虑到管道常常处于潮湿、腐蚀的环境中，选择具有防腐功能的支架，能够延长支架的使用寿命。
3. 安装便捷性：选择安装简便、拆卸方便的支架，能够减少安装时间和成本。
二、管道支架的安装正确的管道支架安装能够确保管道的稳定性和安全性，以下是一些安装技巧：1. 测量和标记：在安装管道支架之前，应先测量并标记好管道的位置，确保支架安装的准确性。
2. 固定支架：根据标记的位置，使用适当的工具固定支架。
在固定过程中要注意支架的水平和垂直，确保其安装平稳。
3. 调整支架：一旦支架固定，要进行适当的调整，以保证支架与管道之间的连接紧密，并避免管道出现位移或者摩擦。
三、管道支架的调试管道支架的调试是为了确保其安装的稳定性和可靠性。
以下是一些调试技巧：1. 检查固定性：检查支架的固定情况，确保支架与管道之间的连接是否牢固。
如果有发现松动或不牢固的情况，应及时进行调整和处理。
2. 检查水平度：使用水平仪或者其他工具，检查管道支架的水平度。
如果发现不平衡的情况，可以通过调整支架的固定螺栓或者添加垫片来调整水平度。
3. 检查管道位移：检查管道支架的位置是否发生位移。
如果发现管道位置有偏移，应及时调整支架，使其回到原来的位置。
综上所述，管道支架的安装和调试是确保管道系统稳定性和安全性的重要步骤。
正确选择合适的管道支架，并严格按照安装和调试技巧进行操作，能够有效提升管道系统的性能和可靠性。
电站锅炉四大管道支吊架设计原则与检验方法
管道支吊架检查及调整方法
管道支吊架检查步骤
第三步
根部结构无宏观裂纹
第四步 拉杆偏斜角度≤4°
第五步
弹簧锁定装置已解列 根部结构无宏观裂纹 拉杆偏斜角度≤4° 拉杆偏斜角度≤3°
根部结构无宏观裂纹
管道支吊架调整步骤
第三步 调整偏装至许用值 调整偏装至许用值
确保拉杆受力
调整预留间隙
调整预留间隙
第四步 调整荷载至整定位置 调整荷载至整定位置
序号 1
2 3 4 5 6
类型 弹簧支吊架
恒力支吊架 刚性吊架 滑动限位支架 阻尼器 膨胀节
第一步 变力弹簧支吊架载荷位移
在设计范围内 恒力弹簧吊架载荷在行程 范围内，无顶死现象出现
受力无松脱 预留间隙满足设计要求 行程拉杆预留长度满足设
计要求
序号 1 2
3
类型 弹簧支吊架 恒力支吊架
刚性吊架
第一步 保护管道 保护管道
调整偏装至许用值
调整偏装至许用值
调整偏装至许用值
第五步 解除锁定装置 解除锁定装置 收紧锁定螺母，恢
复管道 调整拉杆长度以满
足设计要求 调整拉杆长度以满
足设计要求
第六步 收紧锁定螺母，恢复管道 收紧锁定螺母，恢复管道
收紧锁定螺母，恢复管道 收紧锁定螺母，恢复管道
保护管道
第二步
管道支吊架检查步骤
弹簧锁定装置已解列
弹簧载荷在设计范围内
根部结构无宏观裂纹 根部结构无宏观裂纹
无涩
管道支吊架调整步骤
第二步 确保连接件完整，无宏观裂纹 确保连接件完整，无宏观裂纹
确保根部结构无宏观裂纹
4 滑动限位支架
保护管道
确保根部结构无宏观裂纹
5
阻尼器
某火力发电厂四大管道支吊架检查与调整
某火力发电厂四大管道支吊架检查与调整作者：李勇刚许恒王必宁来源：《山东工业技术》2014年第18期摘要：从四大管道支吊架安装、质量、管道设计和运行的角度，阐述了某电厂330MW机组主蒸汽、再热蒸汽管道支吊架的运行现状和存在的问题，对管道支吊架进行了状态检查、支吊架载荷性能检测、在综合分析的基础上提出了支吊架调整方案，并进行了工程实施，最后还对机组支吊架的运行监督提出建议。
关键词：支吊架；调整；管道；应力1 引言火力发电厂汽水管道支吊装置是炉外管道系统的十分重要的组成部分，起着承受管道重量、限制管道位移以及控制管道振动的重要作用。
2 支吊架检验方法和检验存在的问题机组为国产亚临界燃煤机组，装机容量2×330MW，锅炉为武汉锅炉厂生产的WGZ1100/17.45-3型锅炉，锅炉为燃煤机组，亚临界参数、自然循环、一次中间再热、单炉膛平衡通风、固态排渣、露天布置、全钢构架的Π型汽包炉。
汽机为东方汽轮机有限公司的C330-16.7/2.7/1.3/538/538 型亚临界、一次中间再热、三缸、单轴、抽凝式汽轮机。
投产时间为2010年4月。
单台机组的主蒸汽管道共布置有38组支吊架，高温再热蒸汽管道共布置有41组支吊架，低温再热蒸汽管道共布置有26组支吊架。
停机前和停机后对支吊架热态状况进行了全面的状态检验，检验结果表明存1、2号机组分别有38组和32组支吊架问题和缺陷，主要是弹簧支吊架压缩量异常（过载或者欠载）、恒力吊架指针指示异常（卡死至极限位置）、支吊架偏斜、支吊架选用时没有考虑管夹重量、设计为弹簧支吊架实际安装为刚性吊架、销子没有去除、恒力吊架质量低劣组件变形等。
图1 低温再热蒸汽管道支吊架立体布置示意图2.1 支吊架质量问题弹性、刚性吊架和限位装置等支吊架结构设计比较简单，技术要求基本能够满足；对恒力支吊架及阻尼器的质量，质量进行检验和检测是发现存在较大的问题。
主汽和再热蒸汽管道锅炉侧和汽机侧支吊架分别是由两个不同支吊架厂家供货，对汽机侧抽检恒力支吊架进行载荷性能测，检测结果表明，所检测的恒力吊架载荷恒定度达到38%，恒定度严重超标，恒力吊架质量不合格。
支吊架检查与调整
支吊架检查与调整主要内容一、管道支吊架状态检验与调整的必要性二、支吊架检查调整三、运行阶段的技术档案内容一、管道支吊架状态检验与调整的必要性1.1 管道安全事故频发是支吊架调整工作的根本原因近年来，管道及管件泄漏或爆裂事故时有发生，对安全生产和人身安全构成严重威胁。
针对近年来炉外管道暴破呈频繁发生态势，各大发电公司对管道支吊架检验调整工作越来越重视，希望通过这项工作的开展以减少恶性事故的发生。
1.2 电力标准及规程对管道支吊架调整的必须要求1.2.1 DL/T438-2009《火力发电厂金属技术监督规程》（1）第7.2.2.1节“应定期检查管道支吊架和指示器的状况，特别要注意机组启停前后的检查，发现支吊架松脱、偏斜、卡死或损坏等现象时，及时调整修复并做好记录”。
（2）第7.2.2.2节“管道安装完毕和机组每次A级检修，对管道支吊架进行检验。
根据检查结果，在第一次或第二次A级检修期间，对管道支吊架进行调整；此后根据每次A级检修检验结果，确定是否再次调整。
…………”1.2.2 DL/T616-2006《火力发电厂汽水管道与支吊架维修调整导则》（1）第3.3.4节“当限位装置出现异常变形或开裂时，应立即进行处理”。
（2）第3.7.5节“严禁主蒸汽管道、高低温再热蒸汽管道、高压给水管道或其他重要管道的任何部位因保温脱落而裸露运行。
不应将弹簧、吊杆、滑动与导向装置的活动部分包在保温层内”。
（3）第3.8.1节“当更换管子、管件或保温材料在重量、尺寸、布置或材质等方面与原设计不同时，应根据实际数据重新经行应力分析”。
（4）第3.8.6节“根据GB/T17116.1和DL/T5054的原则确定，支吊点与着力点需要偏装…………当吊架的拉杆在各种工况下，刚性吊杆摆角超过3°、弹性吊杆摆角超过4°时，应查明原因，并进行处理”。
（5）第4.1.1节“机组在投运前，应对支吊架进行全面的冷态调整，保证各个支吊架弹簧指针处于冷态标示点上、恒力吊架指针处于安装位置、固定支架和各种限位装置稳定牢固、减振器和阻尼器的安装状态指针处于起始点、管道冷位移值与设计值接近”。
