Inventor中螺纹紧固件的调用及装配
板长80mm，板宽60mm
1、计算: L ≥ δ 1＋δ 2＋h＋m＋a
=30+30+3+18+0.3*L=90
2、建模、调用、连接:
1）新建“项目” 2）建上下板（拉伸）： 新建：standard.ipt，建上下板：80*60*30, 打孔，设透明材质， 存盘：板1、板2 3）调用螺纹紧固件并装配： 新建：standard.iam 放置：上下板 ， 约束： 配合（面、轴） 从资源中心放置----标准件 约束： 插入 存盘：螺栓连接 4)打包
l计≥ δ 1 + δ 2 +0.15d(垫圈厚)+0.8d(螺母厚)+0.3 d
二、螺栓的调用和连接
给定螺纹紧固件的代号：
90 螺栓 GB/T 5780 M20 L( 自定) 螺母 GB/T 6170 M20 垫圈 GB/T 97.1 20-A140
给定被连接件的尺寸： δ 1= δ 2=30mm，
铸铁: bm=1.25d 或 1.5d
1、计算: L ≥ δ 1＋L1=25 查表：L=25
5
34mm
9
5
25
五、思考：螺柱联接的调用及连接
L
bm
bm同螺钉，由被 联接件的材料决定。
L计= +0.15d+0.8d+0.3d
四、螺钉的调用和连接
给定螺钉的代号： 给定被连接件的尺寸： 上板 δ 1=10mm 下板 δ 2=34mm，
螺钉 GB/T 65 M10 L(自定)
板长40mm，板宽30mm 材料为铸铁
90
三、螺钉连接及其画法
1、根据螺钉的标记，在标准中，查出 全部尺寸。
2、确定螺钉的公称长度L： L＝δ 1＋L1
螺丝、螺栓、螺钉的CAD画法课件
螺丝、螺栓、螺钉的CAD 画法课件
• 引言 • CAD基础知识 • 螺丝的CAD画法 • 螺栓的CAD画法 • 螺钉的CAD画法 • 总结与练习
01
引言
目的和背景
目的
本课件旨在介绍螺丝、螺栓和螺钉的 CAD画法，帮助学员掌握使用CAD软 件绘制这些紧固件的方法和技巧。
背景
随着工业设计和制造业的发展，CAD 软件在紧固件设计中的应用越来越广 泛。掌握紧固件的CAD画法对于工程 师和设计师来说是一项必备技能。
绘制一个组合螺丝的CAD图
根据给定的组合螺丝尺寸和要求，使用CAD软件绘制组合螺丝的图形， 并添加相应的尺寸标注。
绘制一个特殊形状的螺丝
根据给定的特殊形状螺丝尺寸和要求，使用CAD软件绘制该螺丝的图 形，并添加相应的尺寸标注。
THANKS
感谢观看
常见错误和注意事项
总结了常见的错误和注意事项，如线段连接 不正确、缺少尺寸标注等，并给出了相应的 解决方法。
练习题
绘制一个螺栓的CAD图
根据给定的螺栓尺寸和要求，使用CAD软件绘制螺栓的图形，并添加 相应的尺寸标注。
绘制一个螺钉的CAD图
根据给定的螺钉尺寸和要求，使用CAD软件绘制螺钉的图形，并添加 相应的尺寸标注。
螺钉的结构
螺钉由头部和杆部组成，头部有各种形状，如一 字、十字、米字等，杆部则有多种规格和长度。
螺钉的材料
螺钉常用的材料有碳钢、不锈钢、铜等，根据使 用环境和要求选择合适的材料。
螺钉的CAD绘制步骤
确定螺钉规格
根据设计要求，确定所需的螺钉规格，包括 直径、长度、材料等。
添加螺纹
在螺钉杆部绘制螺纹，可以使用CAD软件的 旋转或扫描命令。
圆头螺栓的绘制
• 引言 • CAD基础知识 • 螺丝的CAD画法 • 螺栓的CAD画法 • 螺钉的CAD画法 • 总结与练习
01
引言
目的和背景
目的
本课件旨在介绍螺丝、螺栓和螺钉的 CAD画法，帮助学员掌握使用CAD软 件绘制这些紧固件的方法和技巧。
背景
随着工业设计和制造业的发展，CAD 软件在紧固件设计中的应用越来越广 泛。掌握紧固件的CAD画法对于工程 师和设计师来说是一项必备技能。
绘制一个组合螺丝的CAD图
根据给定的组合螺丝尺寸和要求，使用CAD软件绘制组合螺丝的图形， 并添加相应的尺寸标注。
绘制一个特殊形状的螺丝
根据给定的特殊形状螺丝尺寸和要求，使用CAD软件绘制该螺丝的图 形，并添加相应的尺寸标注。
THANKS
感谢观看
常见错误和注意事项
总结了常见的错误和注意事项，如线段连接 不正确、缺少尺寸标注等，并给出了相应的 解决方法。
练习题
绘制一个螺栓的CAD图
根据给定的螺栓尺寸和要求，使用CAD软件绘制螺栓的图形，并添加 相应的尺寸标注。
绘制一个螺钉的CAD图
根据给定的螺钉尺寸和要求，使用CAD软件绘制螺钉的图形，并添加 相应的尺寸标注。
螺钉的结构
螺钉由头部和杆部组成，头部有各种形状，如一 字、十字、米字等，杆部则有多种规格和长度。
螺钉的材料
螺钉常用的材料有碳钢、不锈钢、铜等，根据使 用环境和要求选择合适的材料。
螺钉的CAD绘制步骤
确定螺钉规格
根据设计要求，确定所需的螺钉规格，包括 直径、长度、材料等。
添加螺纹
在螺钉杆部绘制螺纹，可以使用CAD软件的 旋转或扫描命令。
圆头螺栓的绘制
螺栓螺栓连接演示
弹簧垫圈可防止螺母松动脱落。
螺栓
螺纹紧固件的标记
螺纹紧固件的标记有完整标记和简化标记两种。
螺纹紧固件标记示例
名称及 标准编号
图例
六角头螺栓
GB/T 5782 —2000
标记示例
螺纹规格d=M12、公称长 度 l=80 mm、性能等级为常用 的8.8级、表面氧化、产品等级为 A级的六角头螺栓：
完整标记：螺栓GB/T 5782 —2000-M12×80-8.8-A-O
=32 43;0.8d+0.3d
=62 mm+1.25d
=87 mm 查表得出与其相近的数值为：
l = 90 mm
双头螺柱的公称长度l
双头螺柱的公称长度l 是指双头螺柱上无螺纹部 分长度与螺柱紧固端长度 之和，而不是双头螺柱的 总长。
l ≈ δ + h + m + 0.3d

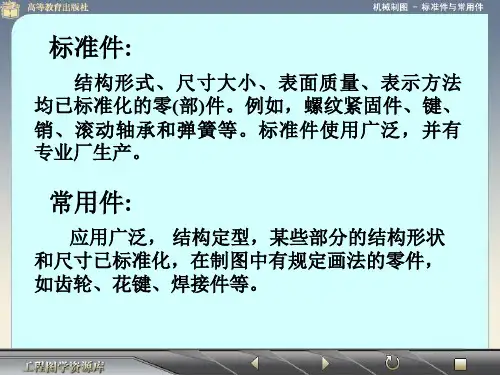

标准件:
结构形式、尺寸大小、表面质量、表示方法 均已标准化的零(部)件。例如，螺纹紧固件、键、 销、滚动轴承和弹簧等。标准件使用广泛，并有 专业厂生产。
常用件:
应用广泛， 结构定型，某些部分的结构形状 和尺寸已标准化，在制图中有规定画法的零件， 如齿轮、花键、焊接件等。
螺纹紧固件
螺纹紧固件的种类及用途 螺纹紧固件的标记 螺纹紧固件的画法 螺纹紧固件连接的画法
螺纹紧固件的种类及用途
常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母和垫圈。
六角头螺栓
双头螺柱
开槽沉头螺钉
开槽圆柱头螺钉
内六角圆柱头螺钉
紧定螺钉
六角螺母
六角开槽螺母
圆螺母
平垫圈
弹簧垫圈
圆螺母用止动垫圈
螺栓 、螺柱和螺钉都是在圆柱表面上制出螺纹，
螺栓
螺纹紧固件的标记
螺纹紧固件的标记有完整标记和简化标记两种。
螺纹紧固件标记示例
名称及 标准编号
图例
六角头螺栓
GB/T 5782 —2000
标记示例
螺纹规格d=M12、公称长 度 l=80 mm、性能等级为常用 的8.8级、表面氧化、产品等级为 A级的六角头螺栓：
完整标记：螺栓GB/T 5782 —2000-M12×80-8.8-A-O
=32 43;0.8d+0.3d
=62 mm+1.25d
=87 mm 查表得出与其相近的数值为：
l = 90 mm
双头螺柱的公称长度l
双头螺柱的公称长度l 是指双头螺柱上无螺纹部 分长度与螺柱紧固端长度 之和，而不是双头螺柱的 总长。
l ≈ δ + h + m + 0.3d
标准件:
结构形式、尺寸大小、表面质量、表示方法 均已标准化的零(部)件。例如，螺纹紧固件、键、 销、滚动轴承和弹簧等。标准件使用广泛，并有 专业厂生产。
常用件:
应用广泛， 结构定型，某些部分的结构形状 和尺寸已标准化，在制图中有规定画法的零件， 如齿轮、花键、焊接件等。
螺纹紧固件
螺纹紧固件的种类及用途 螺纹紧固件的标记 螺纹紧固件的画法 螺纹紧固件连接的画法
螺纹紧固件的种类及用途
常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母和垫圈。
六角头螺栓
双头螺柱
开槽沉头螺钉
开槽圆柱头螺钉
内六角圆柱头螺钉
紧定螺钉
六角螺母
六角开槽螺母
圆螺母
平垫圈
弹簧垫圈
圆螺母用止动垫圈
螺栓 、螺柱和螺钉都是在圆柱表面上制出螺纹，
螺钉、螺栓的画法 PPT课件
二、滚动轴承的基本代号
表示内径： d＝ 06 × 5＝ 30mm 表示直径系列（指相同内径尺寸的轴承有不同的外径尺寸）和 宽度系列（相同内径、外径尺寸的轴承有不同的宽度尺寸） 表示类型：“ 6”—深沟球轴承；“ 3”—圆锥滚子轴承；
“5”—推力球轴承
三、滚动轴承的画法
1. 深沟球轴承的画法 2. 推力球轴承的画法 3. 圆锥滚子轴承的画法
四、 半圆键联结的画法
b
b
b
L
五、 钩头楔键联结的画法
8-3 销
销的种类较多，常用的销有圆锥销、圆柱销、 开口销。圆锥销和圆柱销通常用于零件间的连接 与定位.，开口销与槽型螺母配合使用，起防松的 作用。销还可以作为安全装置中的过载剪断元件。
一、 销的种类
二、 销的用途
三、 销孔的加工方法
四、 销的标准编号、图例和标记示例
8-1 螺纹紧固件
一、常用螺纹紧固件 二、螺纹紧固件的标记与图例 三、常用螺纹紧固件的比例画法 四、螺栓连接画法 五、 螺柱连接画法 六、螺钉连接画法
一、常用螺纹紧固件
二、螺纹紧固件的标记与图例
六角头螺栓一A和B级 GB/T 5782—2000
双头螺柱（ bm＝1.25 d） GB/T 897—1988
开槽沉头螺钉 GB/T 68—2000
开槽长圆柱端紧定 螺钉 GB/T 75—1985
l型六角螺母—A和B级 GB/T 6170—2000
l型六角开槽螺母 —A和B级 GB/T 6178—2000 平垫圈—A级 GB/T 97.1—1985
标准型弹簧垫圈 GB/T 93—1987
螺栓GB/T 5782 M12×60 表示A级六角头螺栓，螺纹规格d＝ M12，公称长度l=60mm
螺纹连接件及其连接的画法
详细描述
螺栓连接通常由螺栓和螺母组成，通过将螺栓穿过被连接件上的孔洞，然后旋 紧螺母，使被连接件紧密结合在一起。在画法上，需要画出螺栓和螺母的形状、 尺寸以及被连接件上的孔洞位置。
实例二：螺柱连接的画法
总结词
螺柱连接是一种常见的垂直连接方式，通过螺柱和螺母的配合实现两个部件的紧 固连接。
详细描述
螺柱连接通常由螺柱、螺母和垫圈组成，通过将螺柱旋入被连接件的一端，然后 加上垫圈和螺母，使被连接件紧密结合在一起。在画法上，需要画出螺柱、螺母 和垫圈的形状、尺寸以及被连接件上的孔洞位置。
螺纹连接件的标注方法
尺寸标注
根据需要标注各部分的尺寸，如螺栓长度、直径 等。
公差标注
根据连接件的实际需求，标注必要的公差，如螺 栓与螺孔的配合公差等。
标记标注
在图纸上标注各连接件的名称或代号，以便识别 和管理。
03
螺纹连接件的安装与维护
螺纹连接件的安装步骤
清理连接表面
确保连接表面干净、无油污、 无锈迹，以便螺丝顺利拧入。
02
03
螺丝松动
拧紧螺丝或增加防松装置， 如弹簧垫圈。
螺纹损坏
修复或更换损坏的螺纹部 分，保持表面光洁。
安装困难
清理连接表面，确保螺丝 和螺孔对齐，必要时可加 润滑剂。
04
螺纹连接件的设计与优化
螺纹连接件的设计原则
功能性原则
可靠性原则
确保螺纹连接件能够满足使用要求，如承 受足够的载荷、保证密封性等。
定期检查
定期检查螺纹连接件的使用情况，发 现松动或损坏应及时处理。
防腐蚀处理
对金属螺纹连接件进行防锈、防腐蚀 处理，以延长其使用寿命。
更换损坏件
对于损坏或磨损严重的螺纹连接件应 及时更换，防止影响设备的正常运行。
螺栓连接通常由螺栓和螺母组成，通过将螺栓穿过被连接件上的孔洞，然后旋 紧螺母，使被连接件紧密结合在一起。在画法上，需要画出螺栓和螺母的形状、 尺寸以及被连接件上的孔洞位置。
实例二：螺柱连接的画法
总结词
螺柱连接是一种常见的垂直连接方式，通过螺柱和螺母的配合实现两个部件的紧 固连接。
详细描述
螺柱连接通常由螺柱、螺母和垫圈组成，通过将螺柱旋入被连接件的一端，然后 加上垫圈和螺母，使被连接件紧密结合在一起。在画法上，需要画出螺柱、螺母 和垫圈的形状、尺寸以及被连接件上的孔洞位置。
螺纹连接件的标注方法
尺寸标注
根据需要标注各部分的尺寸，如螺栓长度、直径 等。
公差标注
根据连接件的实际需求，标注必要的公差，如螺 栓与螺孔的配合公差等。
标记标注
在图纸上标注各连接件的名称或代号，以便识别 和管理。
03
螺纹连接件的安装与维护
螺纹连接件的安装步骤
清理连接表面
确保连接表面干净、无油污、 无锈迹，以便螺丝顺利拧入。
02
03
螺丝松动
拧紧螺丝或增加防松装置， 如弹簧垫圈。
螺纹损坏
修复或更换损坏的螺纹部 分，保持表面光洁。
安装困难
清理连接表面，确保螺丝 和螺孔对齐，必要时可加 润滑剂。
04
螺纹连接件的设计与优化
螺纹连接件的设计原则
功能性原则
可靠性原则
确保螺纹连接件能够满足使用要求，如承 受足够的载荷、保证密封性等。
定期检查
定期检查螺纹连接件的使用情况，发 现松动或损坏应及时处理。
防腐蚀处理
对金属螺纹连接件进行防锈、防腐蚀 处理，以延长其使用寿命。
更换损坏件
对于损坏或磨损严重的螺纹连接件应 及时更换，防止影响设备的正常运行。
《螺纹紧固件的连接》PPT课件
螺纹紧固件的连接
2021/4/25
7月28日
1
• • 在装配图中零件的连接广泛采用螺纹、键、
销等连接方式，绘制装配图时应学会这些 连接图的绘制方法。 • 螺纹紧固件的连接是一种可拆卸连接， 常用的形式有：螺栓连接、螺钉连接、 （双头）螺柱连接。
2021/4/25
2
一 螺栓连接
• 1 常用在经常拆卸而被连接件不太厚，并 能加工成通孔的情况。
2021/4/25
17
开槽圆柱头螺钉简图
2021/4/25
18
旋入深度----下板
2021/4/25
19
为使螺钉连接牢固， 螺钉的螺纹长度b应 大于旋入深度L1， b=L1+0.5d
2021/4/25
20
带有沉孔的开槽沉头螺钉
2021/4/25
21
没有沉孔的开槽盘头（圆柱头）螺钉
t
l
bm
0.5d
• 也可以按以下顺序：先画两板（注意接 触面画成一条线），再画垫圈、螺母，最 后画螺栓（注意与孔有间隙画成两条线， 两板接触面投影线画进间隙内。）
2021/4/25
5
• 2 在装配图中，螺栓、螺母的六角头 采用一定的比例画法和简化画法。
2021/4/25
6
1 螺栓连接的比例和简化画法
do=1.1d m=0.85d h=0.15d lo=(1.5～2)d k=0.7d
螺钉长度：
l计=bm+t bm—旋合长度
bm:
钢： bm=d
铸铁: bm=1.25d或1.5d
铝: bm=2d
2021/4/25
22
2021/4/25
23
紧定螺钉
用来固定两个零件的 相对位置，使得他们不 发生相对运动
2021/4/25
7月28日
1
• • 在装配图中零件的连接广泛采用螺纹、键、
销等连接方式，绘制装配图时应学会这些 连接图的绘制方法。 • 螺纹紧固件的连接是一种可拆卸连接， 常用的形式有：螺栓连接、螺钉连接、 （双头）螺柱连接。
2021/4/25
2
一 螺栓连接
• 1 常用在经常拆卸而被连接件不太厚，并 能加工成通孔的情况。
2021/4/25
17
开槽圆柱头螺钉简图
2021/4/25
18
旋入深度----下板
2021/4/25
19
为使螺钉连接牢固， 螺钉的螺纹长度b应 大于旋入深度L1， b=L1+0.5d
2021/4/25
20
带有沉孔的开槽沉头螺钉
2021/4/25
21
没有沉孔的开槽盘头（圆柱头）螺钉
t
l
bm
0.5d
• 也可以按以下顺序：先画两板（注意接 触面画成一条线），再画垫圈、螺母，最 后画螺栓（注意与孔有间隙画成两条线， 两板接触面投影线画进间隙内。）
2021/4/25
5
• 2 在装配图中，螺栓、螺母的六角头 采用一定的比例画法和简化画法。
2021/4/25
6
1 螺栓连接的比例和简化画法
do=1.1d m=0.85d h=0.15d lo=(1.5～2)d k=0.7d
螺钉长度：
l计=bm+t bm—旋合长度
bm:
钢： bm=d
铸铁: bm=1.25d或1.5d
铝: bm=2d
2021/4/25
22
2021/4/25
23
紧定螺钉
用来固定两个零件的 相对位置，使得他们不 发生相对运动
机械制图 16 螺栓
4. 剖面线应画至粗 实线。
5.钻孔应画成120°
6.槽孔应倾斜45
7.螺纹终止线应高 于两接触面形成 的线。
螺钉连接改错
4.螺纹联接的防松
• 防松原因 • 防松方法
– 摩擦防松：弹簧垫圈、双螺母、金属锁紧螺母 – 机械防松：开口销与槽性螺母，止动垫圈，串
联金属丝 – 破坏螺纹副关系：焊住、冲击、粘合
例：已知被联接件： 上板厚δ＝8 板宽Ｂ＝16 材料：Ｑ235A（普通碳
素钢） 用沉头螺钉联接 螺钉 GB 68—85 Ｍ
6×L（螺钉长度）
螺钉联接的简化画法
1.1d
2d
d
0.25d
L1 L
0.25d
90º
0.1d 0.5d
0.5d
(
0.5d
45º
L1
L
沉头螺钉的长度选取
L L1 L1 — 螺钉的旋入长度
二.螺纹联接件
一字螺钉 十字螺钉
六角螺栓 内六角螺栓
螺钉
紧定螺钉
自攻螺钉
翼形螺钉
圆头螺钉
螺母
六角螺母
盖形螺母
开槽六角螺母
翼形螺母
带环螺母
垫圈
平垫圈
弹簧垫圈
轴上锁紧垫圈
轴上锁紧螺母
螺纹联接件的应用
飞机机翼
汽车轮胎
化工管道
常用螺纹联接件联接的类型
1. 螺栓联接 2. 螺钉联接 3. 双头螺柱联接 4. 紧定螺钉联接
钢或青铜：L1=d 铸铁: L1=1.25d-1.5d
L1=1.5-2d
— 上板厚
L L1 8 8 16
将L圆整为标准螺钉系列长度 16
螺钉联接的画法
16
M6
5.钻孔应画成120°
6.槽孔应倾斜45
7.螺纹终止线应高 于两接触面形成 的线。
螺钉连接改错
4.螺纹联接的防松
• 防松原因 • 防松方法
– 摩擦防松：弹簧垫圈、双螺母、金属锁紧螺母 – 机械防松：开口销与槽性螺母，止动垫圈，串
联金属丝 – 破坏螺纹副关系：焊住、冲击、粘合
例：已知被联接件： 上板厚δ＝8 板宽Ｂ＝16 材料：Ｑ235A（普通碳
素钢） 用沉头螺钉联接 螺钉 GB 68—85 Ｍ
6×L（螺钉长度）
螺钉联接的简化画法
1.1d
2d
d
0.25d
L1 L
0.25d
90º
0.1d 0.5d
0.5d
(
0.5d
45º
L1
L
沉头螺钉的长度选取
L L1 L1 — 螺钉的旋入长度
二.螺纹联接件
一字螺钉 十字螺钉
六角螺栓 内六角螺栓
螺钉
紧定螺钉
自攻螺钉
翼形螺钉
圆头螺钉
螺母
六角螺母
盖形螺母
开槽六角螺母
翼形螺母
带环螺母
垫圈
平垫圈
弹簧垫圈
轴上锁紧垫圈
轴上锁紧螺母
螺纹联接件的应用
飞机机翼
汽车轮胎
化工管道
常用螺纹联接件联接的类型
1. 螺栓联接 2. 螺钉联接 3. 双头螺柱联接 4. 紧定螺钉联接
钢或青铜：L1=d 铸铁: L1=1.25d-1.5d
L1=1.5-2d
— 上板厚
L L1 8 8 16
将L圆整为标准螺钉系列长度 16
螺钉联接的画法
16
M6
《机械制图》螺钉连接装配图的画法
机械制图
ME纹紧固连接装配图的画法
螺纹紧固连接装配图的画法
1 2 3
3
螺栓连接 双头螺柱连接
螺钉连接
螺纹紧固连接装配图的画法 3、螺钉连接
连接螺钉连接的画法
光孔
不通的螺纹孔
螺钉连接过程
4
螺纹紧固连接装配图的画法
3、螺钉连接
连接螺钉连接的画法
开槽圆柱头螺钉画法 （非全螺纹）
开槽圆柱头螺钉 画法（全螺纹）
螺纹终止线一定 要在结合面以上，
以示拧紧
沉头孔
与双头螺 柱连接画 法相同
开开槽槽向向右右 倾倾斜斜4455°°
除了槽口倾 斜，按实际 投影画出
5
螺纹紧固连接装配图的画法
3、螺钉连接
开槽沉头螺钉画法 （全螺纹）
半圆头螺钉画法 （非全螺纹）
锥形沉头孔与螺 钉头部角度一致
除了槽口倾斜， 按实际投影画出
6
螺纹紧固连接装配图的画法
3、螺钉连接
紧定螺钉连接的画法
支紧
骑缝
7
螺纹紧固连接装配图的画法
小结：
1、掌握螺纹及螺纹旋合画法 2、掌握螺纹紧固件的画法 3、掌握连接装配画法的规定
8
谢谢观看
Thanks for looking
ME纹紧固连接装配图的画法
螺纹紧固连接装配图的画法
1 2 3
3
螺栓连接 双头螺柱连接
螺钉连接
螺纹紧固连接装配图的画法 3、螺钉连接
连接螺钉连接的画法
光孔
不通的螺纹孔
螺钉连接过程
4
螺纹紧固连接装配图的画法
3、螺钉连接
连接螺钉连接的画法
开槽圆柱头螺钉画法 （非全螺纹）
开槽圆柱头螺钉 画法（全螺纹）
螺纹终止线一定 要在结合面以上，
以示拧紧
沉头孔
与双头螺 柱连接画 法相同
开开槽槽向向右右 倾倾斜斜4455°°
除了槽口倾 斜，按实际 投影画出
5
螺纹紧固连接装配图的画法
3、螺钉连接
开槽沉头螺钉画法 （全螺纹）
半圆头螺钉画法 （非全螺纹）
锥形沉头孔与螺 钉头部角度一致
除了槽口倾斜， 按实际投影画出
6
螺纹紧固连接装配图的画法
3、螺钉连接
紧定螺钉连接的画法
支紧
骑缝
7
螺纹紧固连接装配图的画法
小结：
1、掌握螺纹及螺纹旋合画法 2、掌握螺纹紧固件的画法 3、掌握连接装配画法的规定
8
谢谢观看
Thanks for looking
螺栓连接装配图的画法课件
图纸管理和归档。明细表应列出所有零件的详细信息，方便查阅 和核对。
03
螺栓连接装配图的绘制技巧
选择合适的视图比例
确定合适的视图比例
在绘制螺栓连接装配图时，选择合适的视图比例非常重要。根据装配体的尺寸和复杂程度，选择适当的比例尺，以便在图纸 上清晰地表示各个零件的相对大小和位置。常用的比例尺有1:1、1:2、1:5、1:10等，具体选择应根据实际情况而定。
总结词：基础入门
总结词：基础入门
实例二：复杂螺栓连接装配图
总结词：进阶提高
VS
详细描述：在掌握了基础入门实例后 ，进一步介绍复杂螺栓连接装配图的 绘制方法。通过一个复杂的螺栓连接 装配图示例，讲解如何处理多个螺栓 连接、如何表示不同的连接关系以及 如何标注尺寸和技术要求等。
实例三：标准件螺栓连接装配图
总结词：标准规范
详细描述：介绍按照国家标准或行业规范绘 制螺栓连接装配图的方法。通过一个标准件 螺栓连接装配图示例，讲解如何使用标准件 符号、如何标注标准件规格和如何遵循相关
标准规范等。
感谢您的观看
THANKS
注意零件之间的相对位置与装配关系
明确零件间的相对位置与装配关系
在绘制螺栓连接装配图时，应特别注意零件之间的相对位置和装配关系。通过合理的布局和标注，清 楚地表示出各个零件在三维空间中的相对位置，以及它们之间的连接方式和装配关系。这样可以确保 图纸的准确性和可读性，方便后续的装配和维修工作。
合理使用剖视图和局部视图
螺栓连接装配图的画法课 件
目录
• 螺栓连接基础知识 • 螺栓连接装配图的绘制步骤 • 螺栓连接装配图的绘制技巧 • 螺栓连接装配图中的常见问题与解决方案 • 螺栓连接装配图实例分析
01
03
螺栓连接装配图的绘制技巧
选择合适的视图比例
确定合适的视图比例
在绘制螺栓连接装配图时，选择合适的视图比例非常重要。根据装配体的尺寸和复杂程度，选择适当的比例尺，以便在图纸 上清晰地表示各个零件的相对大小和位置。常用的比例尺有1:1、1:2、1:5、1:10等，具体选择应根据实际情况而定。
总结词：基础入门
总结词：基础入门
实例二：复杂螺栓连接装配图
总结词：进阶提高
VS
详细描述：在掌握了基础入门实例后 ，进一步介绍复杂螺栓连接装配图的 绘制方法。通过一个复杂的螺栓连接 装配图示例，讲解如何处理多个螺栓 连接、如何表示不同的连接关系以及 如何标注尺寸和技术要求等。
实例三：标准件螺栓连接装配图
总结词：标准规范
详细描述：介绍按照国家标准或行业规范绘 制螺栓连接装配图的方法。通过一个标准件 螺栓连接装配图示例，讲解如何使用标准件 符号、如何标注标准件规格和如何遵循相关
标准规范等。
感谢您的观看
THANKS
注意零件之间的相对位置与装配关系
明确零件间的相对位置与装配关系
在绘制螺栓连接装配图时，应特别注意零件之间的相对位置和装配关系。通过合理的布局和标注，清 楚地表示出各个零件在三维空间中的相对位置，以及它们之间的连接方式和装配关系。这样可以确保 图纸的准确性和可读性，方便后续的装配和维修工作。
合理使用剖视图和局部视图
螺栓连接装配图的画法课 件
目录
• 螺栓连接基础知识 • 螺栓连接装配图的绘制步骤 • 螺栓连接装配图的绘制技巧 • 螺栓连接装配图中的常见问题与解决方案 • 螺栓连接装配图实例分析
01
螺丝、螺栓、螺钉的CAD画法
一、常用的螺旋弹簧 1.弹簧的用途和类型
螺旋弹簧
弹簧的分类
涡卷弹簧 板弹簧 碟形弹簧
圆柱螺旋弹簧
根据外形不同
圆锥螺旋弹簧
压缩弹簧
根据工作时承 受外力的不同
拉伸弹簧 扭转弹簧
2.常用的螺旋弹簧按其用途可分为压缩 弹簧、拉伸弹簧和扭转弹簧。
压缩弹簧
拉伸弹簧
扭转弹簧
轴测图
二、圆柱螺旋压缩弹簧的规定画法
五、 销连接的画法
一、 销的种类
圆柱销
圆锥销
开口销
二、 销的用途
起联接作用
起定位作用
三、 销孔的加工方法
销孔的加工方法
四、销的标准编号、图例和标记示例
圆柱销
GB/T 119.1—2000
圆锥销
GB/T 117—2000
开口销
GB/T 91——2000
公 称 直 径 d＝10mm, 长 度 l=30mm，材料为35钢，热处理 硬度28~38 HRC，表面氧化处 理的A型圆柱销： 销 GB/T 119.1 6m10×30
锥齿轮—用于两相 交轴间的传动。
2. 齿轮的齿形
齿轮按轮齿方向和形状的不 同分为直齿、斜齿、人字齿 等。齿型轮廓曲线有渐开线 、摆线、圆弧等，一般采用 渐开线齿廓。
3. 齿轮的结构
轮缘
键槽
轴孔
轮齿 轮毂
幅板
二、直齿圆柱齿轮的基本参数和基本尺寸 之间的关系
1. 齿轮各部分名称及其代号 2. 齿轮的尺寸参数关系
圆柱螺旋压缩弹簧的形状和尺寸参数
(1)钢丝直径d (2)弹簧外径D (3)弹簧内径Ｄ1
D1＝D－2d (4)弹簧中径D2
D1＝D (5)节距ｔ (6)有效圈数ｎ (7)总圈数ｎ1
螺柱连接装配图的画法
7
简化画出 螺纹简化到孔底
小结：画法 3、掌握连接装配画法的规定
8
谢谢观看
Thanks for looking
bm = 2d（GB/T900-1988）
5
3、双头螺柱连接
螺柱连接的比例画法及注意事项
结合面以上部 位画法与螺栓
连接一样 螺纹底孔末端应画出钻头钻孔留 下的角度，且螺纹一般不到孔底
6
弹簧垫圈开槽方 向与水平线倾斜
70°左右
旋入端的螺纹终 止线应与结合面 平齐，以示拧紧
2、双头螺柱连接
螺柱连接的简化画法
机械制图
MECHANICAL DRAWING
1 2 3
2
螺栓连接 双头螺柱连接
螺钉连接
目录
CONTENTS
螺纹紧固连接装配图的画法
2、双头螺柱连接
4
光孔
不通的螺 纹孔
双头螺柱连接过程
2、双头螺柱连接
双头螺柱旋入端长度bm
钢/ 青铜 铸铁
铝
bm = d（GB/T897-1988）
bm = 1.25d 或 bm = 1.5d（GB/T899-1988）
简化画出 螺纹简化到孔底
小结：画法 3、掌握连接装配画法的规定
8
谢谢观看
Thanks for looking
bm = 2d（GB/T900-1988）
5
3、双头螺柱连接
螺柱连接的比例画法及注意事项
结合面以上部 位画法与螺栓
连接一样 螺纹底孔末端应画出钻头钻孔留 下的角度，且螺纹一般不到孔底
6
弹簧垫圈开槽方 向与水平线倾斜
70°左右
旋入端的螺纹终 止线应与结合面 平齐，以示拧紧
2、双头螺柱连接
螺柱连接的简化画法
机械制图
MECHANICAL DRAWING
1 2 3
2
螺栓连接 双头螺柱连接
螺钉连接
目录
CONTENTS
螺纹紧固连接装配图的画法
2、双头螺柱连接
4
光孔
不通的螺 纹孔
双头螺柱连接过程
2、双头螺柱连接
双头螺柱旋入端长度bm
钢/ 青铜 铸铁
铝
bm = d（GB/T897-1988）
bm = 1.25d 或 bm = 1.5d（GB/T899-1988）
螺纹紧固件的标记和画法优秀文档
绘图时需注意： ①剖切平面通过螺栓轴线时 ，螺栓、螺母、垫圈均按不剖 处理。 ②两相邻的被剖零件，剖面 线方向应相反或方向一致但间 距不同。 ③两零件接触表面画一条线 ，不接触表面画两条线。
式中：t1 和t2分别是两零件厚度，h是垫圈厚度，m是螺母厚度，a≈0. b四四L式⒉ 式3②①因计3b3由bb（由b②LL①铝铝＝ ＝ ＝mdmdmmmd、、中中两剖被算被1被两剖::是是 是螺同同同同同t） tt111： ： 相 切 连 出 联 联 相 切螺螺 螺螺螺钉螺螺螺螺螺六＋＋＋bbtt邻平接L接接邻平栓栓 栓11纹纹联钉钉钉钉钉mm值角ttt的面件件件的面和 和端端 端紧紧接==,,,,,222后螺22被通孔的的被通＋＋＋tt部部 部固固装22dd，母分分剖过径材材剖过hhh伸伸 伸件件配根、＋＋＋别别零螺要料料零螺出出 出的的图据六mmm是是件栓比决决件栓高高 高标标的＋＋＋螺角两两，轴螺定定，轴度度度记记简aaa栓 螺零零剖线纹。。剖线。。 。和和化有栓件件面时大面时画画画效、厚厚线，径线，法法法长垫度度方螺大方螺度圈，，向栓，向栓系的hh应、故应、是是列画相螺剖相螺垫垫标法反母面反母圈圈准。或、线或、厚厚，方垫画方垫度度选向圈到向圈， ，出一均表一均mm一致按示致按是是个但不被但不螺螺接间剖连间剖母母近距处接距处厚厚的不理件不理度度长同。孔同。，，度。的。aa值≈≈粗00。实.. 线为止。 四、 螺纹紧固件的标记和画法
④螺栓的有效长度按下式估算：
L＝t1 ＋ t 2＋h＋m＋a 式中：t1 和t2分别是两零件厚度，h是垫圈厚度，m是 螺母厚度，a≈0.3d是螺栓端部伸出高度。
计算出L值后，根据螺栓有效长度系列标准，选出一 个接近的长度值。因被连接件孔径要比螺纹大径大， 故剖面线画到表示被连接件孔的粗实线为止。
式中：t1 和t2分别是两零件厚度，h是垫圈厚度，m是螺母厚度，a≈0. b四四L式⒉ 式3②①因计3b3由bb（由b②LL①铝铝＝ ＝ ＝mdmdmmmd、、中中两剖被算被1被两剖::是是 是螺同同同同同t） tt111： ： 相 切 连 出 联 联 相 切螺螺 螺螺螺钉螺螺螺螺螺六＋＋＋bbtt邻平接L接接邻平栓栓 栓11纹纹联钉钉钉钉钉mm值角ttt的面件件件的面和 和端端 端紧紧接==,,,,,222后螺22被通孔的的被通＋＋＋tt部部 部固固装22dd，母分分剖过径材材剖过hhh伸伸 伸件件配根、＋＋＋别别零螺要料料零螺出出 出的的图据六mmm是是件栓比决决件栓高高 高标标的＋＋＋螺角两两，轴螺定定，轴度度度记记简aaa栓 螺零零剖线纹。。剖线。。 。和和化有栓件件面时大面时画画画效、厚厚线，径线，法法法长垫度度方螺大方螺度圈，，向栓，向栓系的hh应、故应、是是列画相螺剖相螺垫垫标法反母面反母圈圈准。或、线或、厚厚，方垫画方垫度度选向圈到向圈， ，出一均表一均mm一致按示致按是是个但不被但不螺螺接间剖连间剖母母近距处接距处厚厚的不理件不理度度长同。孔同。，，度。的。aa值≈≈粗00。实.. 线为止。 四、 螺纹紧固件的标记和画法
④螺栓的有效长度按下式估算：
L＝t1 ＋ t 2＋h＋m＋a 式中：t1 和t2分别是两零件厚度，h是垫圈厚度，m是 螺母厚度，a≈0.3d是螺栓端部伸出高度。
计算出L值后，根据螺栓有效长度系列标准，选出一 个接近的长度值。因被连接件孔径要比螺纹大径大， 故剖面线画到表示被连接件孔的粗实线为止。
机械制图：1-2.螺纹紧固件(螺栓螺钉螺柱螺母垫圈)
螺纹规格
例如(完：整螺标栓记) G螺垫B/T栓钉柱母圈5G7BG8B/2/TT59M76819185.287-21×0-28021-02090880-20-MM1-10M× 12-×626-08060-H-4AV8.B-.8-A8-4-A.OA8-O
螺钉 B型GB/T 65 开双1平六型M槽头垫角1六0圆螺圈头×角6柱：螺0螺头：栓母螺：：钉：
称 号 格 径 度 度式级 级式 理
或或
或
或
公特
杆
硬
称性
长
度
直
径
简化标记：
产品名称 国标号-年号 螺纹规格 性能等级或硬度
常见标记方法（常用的性能等级、硬度不标注）：
产品名称 国标号
螺纹规格
省略年代号则以最新标准为准
over
螺纹紧固件标记示例
返回
产品名称 国标号-年号 螺纹规格 性能等级或硬度
产品名称 A国型标号
返回
旋入深度确定
对于螺钉和螺柱：旋入端长度
bm可根据螺孔材料选择。一般情况下
被旋入零件的材料为：
钢和青铜 铸铁 铝
bm ＝ d
bm ＝ 1.25d 或1.5d bm ＝ 2d
0.5d 0.5d
对于螺柱：旋入端长度 bm根据国
标规定，有以下四种：
bm
bm
返回
螺柱公称长度确定
内六角圆柱头螺钉
开槽圆柱头螺钉
开槽锥端紧定螺钉
开槽沉头螺钉
返回
螺柱
双头螺柱
返回
螺母
1型六角螺母
圆螺母
返回
垫圈
平垫圈
弹簧垫圈
圆螺母用止动垫圈
返回
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、比例画法：
画螺纹连接图时，各部分尺寸均与公称直径 （d）建立了一定的比例关系，按这些比例 关系绘图的画法。
绘制螺纹紧固件连接时，通常采用比例画法
精品课件
① 六角螺母
2d
H
H=0.8d
d 0.85d
如何绘制正六边形？ 正六边形中的圆和精品圆课件弧的含义？
② 六角头螺 栓0.1dX45°
d 0.85d
螺母
螺栓连接常用的紧
固件有螺栓、螺母、垫圈。
它用于被连接件都不太厚，
垫圈
能加工成通孔且要求连接力
较大的情况。
螺栓
连接过程：先在
被连接零件上加工螺栓孔，
孔径应大于螺栓直径，将 螺栓插入螺栓孔中，放上 垫圈，旋紧螺母，即完成
试根据图 片及视频简单描述 螺栓连接的过程？
螺栓连接。
精品课件
三、螺栓连接的画法
例1：指出下列螺栓连接中的错误
正确画法
32 1
➢ 两相邻零件的剖面线方向应相反。
➢ 螺栓与光孔之间应画出间隙。
➢ 应画出螺纹段及精品螺课纹件 终止线 。
例2：按简化画法，补全螺栓连接图中的缺线
精品课件
四、课堂小结
（1）螺栓连接的过程 （2）螺栓连接的画法
①比例画法 ②画法的规定 ③螺栓连接的公称直径及尺寸 标注
螺栓连接的画法
精品课件
一、复习提问
（1）常用的螺纹紧固件有哪些？ 螺栓、螺柱、螺钉、紧定螺钉、螺母和垫圈
（2）螺纹紧固件按照其连接形式可分为？ 螺栓连接、螺柱连接、螺钉连接
（3）螺栓 GB/T 5782-M10×45 的含义？ 螺栓公称直径d＝10mm，公称长度45mm
精品课件
二、螺栓连接的过程
2、画螺纹紧固件连接规定
精品课件
螺母 垫片
2.2d 1.1d 被连接零件 1.1d d
螺栓
2d
2d
0.7d
L
0.8d
0.15d
δ1 δ2 a
bH L
螺栓的公称长度按 下式计算:
L=δ1+δ2+b+H+a 其中：a=0.3d
b=0.15d
查H=标0.准8d，取最接近
的标准长度值。
螺栓连接精品尺课寸件 及标注
2d
L0
中正六边形内的圆和圆弧的含义？
精品课件
③ 平垫圈
b 2.2d
1.1d
b=0.15d
精品课件
平垫圈
通过螺栓轴线剖切螺栓、 螺母、垫圈按不剖画
相邻的不接触表面 画两条线
不同的零件剖面线 要不一致 相邻的接触表面只 画一条线
螺栓连接比例画法
精品课件
与主视图相比，左 视图有什么不同？
精品课件
五、课后作业
《机械制图习题册》 P118
精品课件
精品课件
画螺纹连接图时，各部分尺寸均与公称直径 （d）建立了一定的比例关系，按这些比例 关系绘图的画法。
绘制螺纹紧固件连接时，通常采用比例画法
精品课件
① 六角螺母
2d
H
H=0.8d
d 0.85d
如何绘制正六边形？ 正六边形中的圆和精品圆课件弧的含义？
② 六角头螺 栓0.1dX45°
d 0.85d
螺母
螺栓连接常用的紧
固件有螺栓、螺母、垫圈。
它用于被连接件都不太厚，
垫圈
能加工成通孔且要求连接力
较大的情况。
螺栓
连接过程：先在
被连接零件上加工螺栓孔，
孔径应大于螺栓直径，将 螺栓插入螺栓孔中，放上 垫圈，旋紧螺母，即完成
试根据图 片及视频简单描述 螺栓连接的过程？
螺栓连接。
精品课件
三、螺栓连接的画法
例1：指出下列螺栓连接中的错误
正确画法
32 1
➢ 两相邻零件的剖面线方向应相反。
➢ 螺栓与光孔之间应画出间隙。
➢ 应画出螺纹段及精品螺课纹件 终止线 。
例2：按简化画法，补全螺栓连接图中的缺线
精品课件
四、课堂小结
（1）螺栓连接的过程 （2）螺栓连接的画法
①比例画法 ②画法的规定 ③螺栓连接的公称直径及尺寸 标注
螺栓连接的画法
精品课件
一、复习提问
（1）常用的螺纹紧固件有哪些？ 螺栓、螺柱、螺钉、紧定螺钉、螺母和垫圈
（2）螺纹紧固件按照其连接形式可分为？ 螺栓连接、螺柱连接、螺钉连接
（3）螺栓 GB/T 5782-M10×45 的含义？ 螺栓公称直径d＝10mm，公称长度45mm
精品课件
二、螺栓连接的过程
2、画螺纹紧固件连接规定
精品课件
螺母 垫片
2.2d 1.1d 被连接零件 1.1d d
螺栓
2d
2d
0.7d
L
0.8d
0.15d
δ1 δ2 a
bH L
螺栓的公称长度按 下式计算:
L=δ1+δ2+b+H+a 其中：a=0.3d
b=0.15d
查H=标0.准8d，取最接近
的标准长度值。
螺栓连接精品尺课寸件 及标注
2d
L0
中正六边形内的圆和圆弧的含义？
精品课件
③ 平垫圈
b 2.2d
1.1d
b=0.15d
精品课件
平垫圈
通过螺栓轴线剖切螺栓、 螺母、垫圈按不剖画
相邻的不接触表面 画两条线
不同的零件剖面线 要不一致 相邻的接触表面只 画一条线
螺栓连接比例画法
精品课件
与主视图相比，左 视图有什么不同？
精品课件
五、课后作业
《机械制图习题册》 P118
精品课件
精品课件
