卫生间等电位的做法
卫生间局部等电位 (自动保存的)
卫生间局部等电位联结做法推荐中建八局青岛公司二○一五年十一月近日，频频曝出住宅楼电热水器漏电惨案，可见住宅楼的安全用电关系到千家万户的大事，采用总等电位联接和局部等电位联接是很重要的措施。
而卫生间内局部等电位联结是将卫生间内的金属管道、金属构件等通过等电位联结线在等电位联结端子板处联结起来，使卫生间内的电位处在同一电位上，即使此电位高于地电位，在该范围内是不会产生电位差的，从而避免发生电击事故。
在洗浴时人体皮肤完全湿透，人体阻抗下降，沿金属管道、金属构件等传导来的较小电压就可引起电击伤亡事故。
这种电气事故是不能装漏电保护器、隔离变压器等保护电器来防范的，因为这种使人伤亡的电压是沿非电的金属管道、金属构件传导的，唯一的防范措施是在此作局部等电位联结。
这样做后，无论从哪里导人了不正常的电压，由于等电位联结的作用，该场所内所有导电部分的电位都同时升高到同一电位水平，不会产生电位差，电击事故自然就不会发生。
在《住宅设计规范》中就明确规定，卫生间宜作局部等电位联结，在《民用建筑电气设计规范》中也对在装有澡盆和淋浴盆的场所，作出了除采取总等电位联结外，尚应进行辅助等电位联结的规定，我们应充分认识到这些场所的电气危险性和实施局部等电位联结的重要性。
卫生间局部等电位联结示例 (1)卫生间局部等电位联结细部做法 (2)卫生间局部等电位联结应注意的问题 (3)做法示例基本要求卫生间局部等电位联结示例图1图2图3图41.局部等电位连接应包括卫生间内金属给、排水管道、金属管道、金属浴盆、金属采暖管、电源PE 线以及地面墙面内钢筋网，可不包括金属地漏、扶手、浴巾架、浴帘杆、肥皂盒等孤立之物。
2.卫生间地面内钢筋网宜与LEB 端子箱连接；当墙为混凝土墙时，墙内钢筋网也宜与LEB端子箱连接。
3.当卫生间设有电气设备（含电源插座）时，此区域内电源PE 线应与LEB 端子箱连接。
4.图中LEB 线均采用BV-1*4mm²铜线在地面内或墙内穿塑料管暗敷。
卫生间等电位施工方案

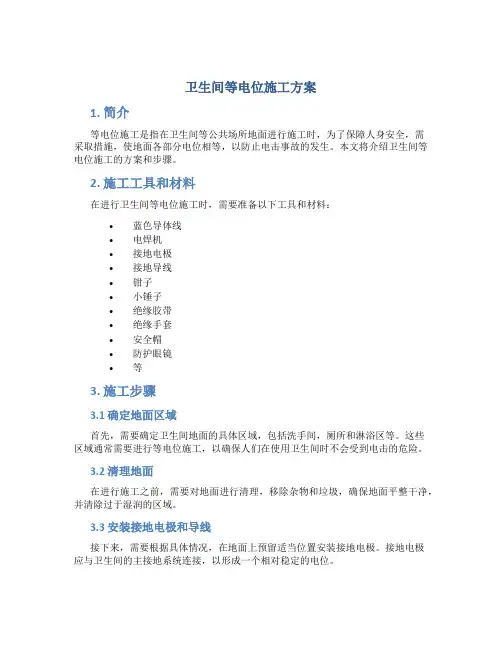

卫生间等电位施工方案1. 简介等电位施工是指在卫生间等公共场所地面进行施工时，为了保障人身安全，需采取措施，使地面各部分电位相等，以防止电击事故的发生。
本文将介绍卫生间等电位施工的方案和步骤。
2. 施工工具和材料在进行卫生间等电位施工时，需要准备以下工具和材料：•蓝色导体线•电焊机•接地电极•接地导线•钳子•小锤子•绝缘胶带•绝缘手套•安全帽•防护眼镜•等3. 施工步骤3.1 确定地面区域首先，需要确定卫生间地面的具体区域，包括洗手间，厕所和淋浴区等。
这些区域通常需要进行等电位施工，以确保人们在使用卫生间时不会受到电击的危险。
3.2 清理地面在进行施工之前，需要对地面进行清理，移除杂物和垃圾，确保地面平整干净，并清除过于湿润的区域。
3.3 安装接地电极和导线接下来，需要根据具体情况，在地面上预留适当位置安装接地电极。
接地电极应与卫生间的主接地系统连接，以形成一个相对稳定的电位。
在安装接地电极时，需要使用钳子和小锤子将电极固定在地面上，并使用蓝色导体线将接地电极和卫生间的主接地系统之间连接起来。
3.4 进行接地测试在接地电极和导线安装完毕后，需要进行接地测试，以确保卫生间的电位相等。
使用适当的测试仪器，测量不同区域的电位差异，如果发现电位差异较大，需要进一步调整接地电极的位置和导线的连接方式。
3.5 安全保护措施在进行卫生间等电位施工时，需要注意安全保护措施。
施工人员应穿戴绝缘手套、安全帽和防护眼镜，以减少对施工人员的伤害风险。
此外，在施工现场需要设置明显的警示标识，提醒人们注意施工区域，并采取必要的封控措施，避免其他人员误入施工区域。
3.6 完成施工报告在卫生间等电位施工完成后，应及时编写施工报告，详细记录施工过程中的各项操作和测试结果。
施工报告需要包括施工时间、施工人员、施工工具和材料，以及接地测试结果等信息。
4. 注意事项在进行卫生间等电位施工时，需要注意以下事项：•确保施工现场通风良好，以防止因焊接产生的有害气体积聚，对施工人员造成伤害。
浴室的等电位连接具体怎么做？

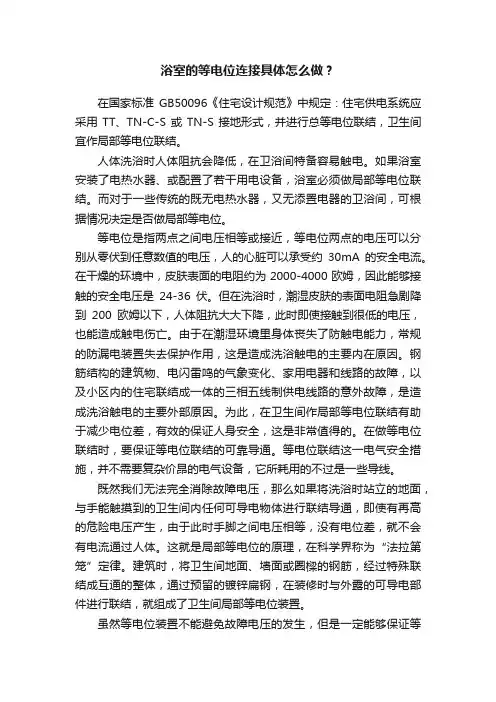

浴室的等电位连接具体怎么做？在国家标准GB50096《住宅设计规范》中规定：住宅供电系统应采用TT、TN-C-S或TN-S接地形式，并进行总等电位联结，卫生间宜作局部等电位联结。
人体洗浴时人体阻抗会降低，在卫浴间特备容易触电。
如果浴室安装了电热水器、或配置了若干用电设备，浴室必须做局部等电位联结。
而对于一些传统的既无电热水器，又无添置电器的卫浴间，可根据情况决定是否做局部等电位。
等电位是指两点之间电压相等或接近，等电位两点的电压可以分别从零伏到任意数值的电压，人的心脏可以承受约30mA的安全电流。
在干燥的环境中，皮肤表面的电阻约为2000-4000欧姆，因此能够接触的安全电压是24-36伏。
但在洗浴时，潮湿皮肤的表面电阻急剧降到200欧姆以下，人体阻抗大大下降，此时即使接触到很低的电压，也能造成触电伤亡。
由于在潮湿环境里身体丧失了防触电能力，常规的防漏电装置失去保护作用，这是造成洗浴触电的主要内在原因。
钢筋结构的建筑物、电闪雷鸣的气象变化、家用电器和线路的故障，以及小区内的住宅联结成一体的三相五线制供电线路的意外故障，是造成洗浴触电的主要外部原因。
为此，在卫生间作局部等电位联结有助于减少电位差，有效的保证人身安全，这是非常值得的。
在做等电位联结时，要保证等电位联结的可靠导通。
等电位联结这一电气安全措施，并不需要复杂价昂的电气设备，它所耗用的不过是一些导线。
既然我们无法完全消除故障电压，那么如果将洗浴时站立的地面，与手能触摸到的卫生间内任何可导电物体进行联结导通，即使有再高的危险电压产生，由于此时手脚之间电压相等，没有电位差，就不会有电流通过人体。
这就是局部等电位的原理，在科学界称为“法拉第笼”定律。
建筑时，将卫生间地面、墙面或圈樑的钢筋，经过特殊联结成互通的整体，通过预留的镀锌扁钢，在装修时与外露的可导电部件进行联结，就组成了卫生间局部等电位装置。
虽然等电位装置不能避免故障电压的发生，但是一定能够保证等电位范围内的洗浴安全。
卫生间等电位接地线的标准做法

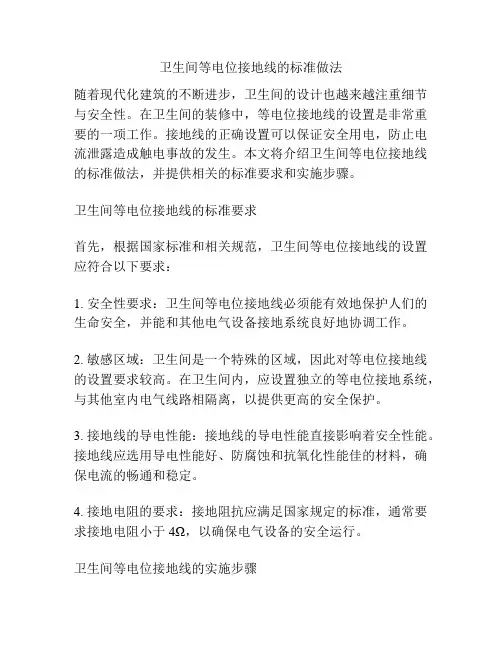

卫生间等电位接地线的标准做法随着现代化建筑的不断进步，卫生间的设计也越来越注重细节与安全性。
在卫生间的装修中，等电位接地线的设置是非常重要的一项工作。
接地线的正确设置可以保证安全用电，防止电流泄露造成触电事故的发生。
本文将介绍卫生间等电位接地线的标准做法，并提供相关的标准要求和实施步骤。
卫生间等电位接地线的标准要求首先，根据国家标准和相关规范，卫生间等电位接地线的设置应符合以下要求：1. 安全性要求：卫生间等电位接地线必须能有效地保护人们的生命安全，并能和其他电气设备接地系统良好地协调工作。
2. 敏感区域：卫生间是一个特殊的区域，因此对等电位接地线的设置要求较高。
在卫生间内，应设置独立的等电位接地系统，与其他室内电气线路相隔离，以提供更高的安全保护。
3. 接地线的导电性能：接地线的导电性能直接影响着安全性能。
接地线应选用导电性能好、防腐蚀和抗氧化性能佳的材料，确保电流的畅通和稳定。
4. 接地电阻的要求：接地阻抗应满足国家规定的标准，通常要求接地电阻小于4Ω，以确保电气设备的安全运行。
卫生间等电位接地线的实施步骤接下来，我将介绍卫生间等电位接地线的实施步骤，包括接地线的布置和安装。
1. 布置接地线位置：根据卫生间的特殊属性，接地线的布置要与其他电气线路相隔离，独立设置。
在卫生间内，接地线可以通过埋地或明敷的方式进行布置。
需要注意的是，在布置接地线的位置上不能损坏其他设施和装修材料。
2. 材料选择：接地线应选用导电性良好的铜线或镀锌钢管作为主要导体。
这些材料具有良好的导电性能和抗腐蚀性能，能够确保接地线的导电性能稳定。
3. 接地线的埋设和穿越：接地线的埋设应按照国家和地方的规定进行，通常要求埋设深度不少于0.5米。
接地线与其他线路的穿越处，应采取绝缘套管或绝缘垫进行保护，以防止电气设备的接地线与其他线路发生短路和故障。
4. 接地电阻测试：接地线安装完成后，应进行接地电阻测试，以确保电阻符合国家规定的标准。
卫生间等电位接标准做法

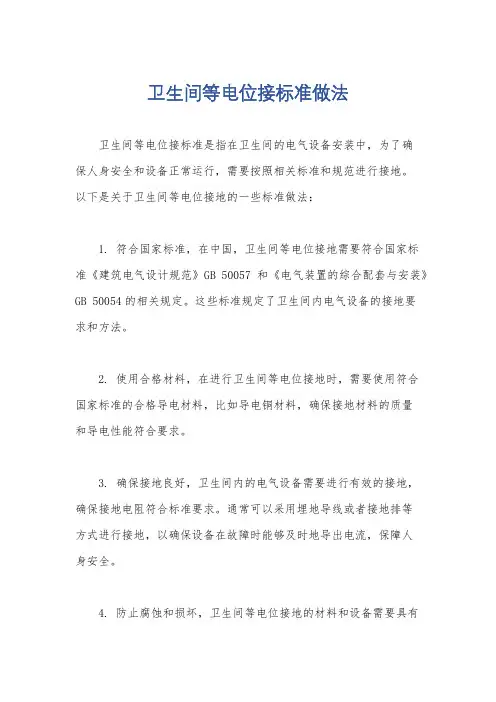

卫生间等电位接标准做法
卫生间等电位接标准是指在卫生间的电气设备安装中，为了确
保人身安全和设备正常运行，需要按照相关标准和规范进行接地。
以下是关于卫生间等电位接地的一些标准做法：
1. 符合国家标准，在中国，卫生间等电位接地需要符合国家标
准《建筑电气设计规范》GB 50057和《电气装置的综合配套与安装》GB 50054的相关规定。
这些标准规定了卫生间内电气设备的接地要
求和方法。
2. 使用合格材料，在进行卫生间等电位接地时，需要使用符合
国家标准的合格导电材料，比如导电铜材料，确保接地材料的质量
和导电性能符合要求。
3. 确保接地良好，卫生间内的电气设备需要进行有效的接地，
确保接地电阻符合标准要求。
通常可以采用埋地导线或者接地排等
方式进行接地，以确保设备在故障时能够及时地导出电流，保障人
身安全。
4. 防止腐蚀和损坏，卫生间等电位接地的材料和设备需要具有
耐腐蚀和耐损坏的特性，因为卫生间内的潮湿环境和化学物质可能对接地设备造成损坏，影响接地效果。
5. 定期检测和维护，为了确保卫生间等电位接地的有效性，需要定期对接地设备进行检测和维护，确保接地系统的正常运行和安全性能。
总的来说，卫生间等电位接标准做法需要遵循国家标准规范，使用合格材料，确保良好的接地效果，并进行定期的检测和维护，以确保设备的安全可靠运行。
卫生间等电位的原理

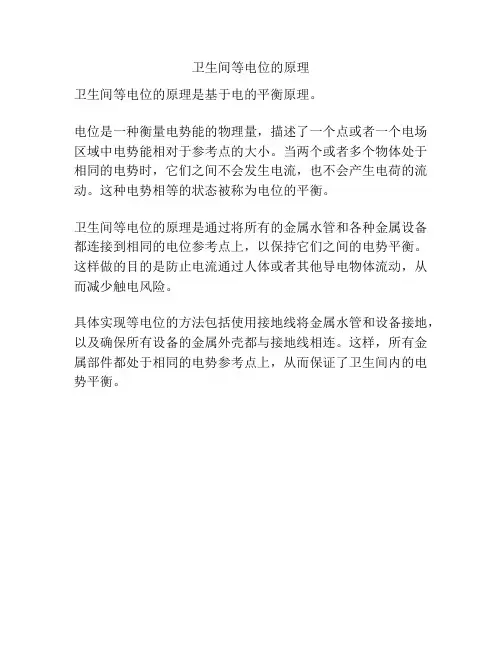

卫生间等电位的原理
卫生间等电位的原理是基于电的平衡原理。
电位是一种衡量电势能的物理量，描述了一个点或者一个电场区域中电势能相对于参考点的大小。
当两个或者多个物体处于相同的电势时，它们之间不会发生电流，也不会产生电荷的流动。
这种电势相等的状态被称为电位的平衡。
卫生间等电位的原理是通过将所有的金属水管和各种金属设备都连接到相同的电位参考点上，以保持它们之间的电势平衡。
这样做的目的是防止电流通过人体或者其他导电物体流动，从而减少触电风险。
具体实现等电位的方法包括使用接地线将金属水管和设备接地，以及确保所有设备的金属外壳都与接地线相连。
这样，所有金属部件都处于相同的电势参考点上，从而保证了卫生间内的电势平衡。
卫生间局部等电位的做法
卫生间局部等电位的做法
卫生间等电位的做法按以下进行:
一、电位接地端子盒的具体做法确定如下：等电位端子盒由
0.8mm的冷轧钢板制作，采用暗敷方式。
二、等电位联结的做法如下：
1.在进行卫生间内局部等电位联结时，应将金属给排水管、金属浴盆、金属采暖管和地面钢筋网通过等电位联结线在局部等电位联结端子板处连接在一起，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通；
2.金属地漏、扶手、浴巾架、肥皂盒等孤立之物不作连接。
当给排水管、浴盆为非金属材料时不作连接。
3.局部等电位联结端子板应采取螺栓连接，设置在方便检测的位置，以便拆卸进行定期检测；
4.等电位联结线采用BVR—l X 4平方毫米导线在地面内和墙内穿塑料管暗敷，等电位端子板与墙内或地面内的钢筋网采用-25x4扁钢连。
卫生间如果原来没有PE线，卫生间的局部等电位联结不得与卫生间外的PE线相连；如果卫生间内有PE线，则卫生间内的局部等电位联结必须与该PE线相连。
5.具体联结点为：卫生间内的备用插座、电热水器插座、热水器插座和洁身器插座的PE线、镜前灯的PE线、金属浴缸的预留接线盒、金属吊顶骨架和与本层建筑物钢筋网相连的地面或墙上预埋件等分别与局部等电位联结端子板（LEB）相连。
卫生间等电位以及均压环技术交底
卫生间等电位以及均压环技术交底一;卫生间等电位,1;利用卫生间底板筋外两圈8相等筋,加工成拐角双面焊接5公分形成一个闭合体,再从就近柱筋焊接一个点,与闭合体联成一个整体,再从联合体在局部等电位盒处焊出一25*4镀锌扁
铁.
2;再用16PVC管从局部等电位
盒处，敷到暖气片的位置。
在此处键入公式。
二；在负一层各种管道进户处分别用不小
引到防水套管附近。
用-40*4镀锌扁铁PVC线盒暗敷。
三；分别在一，三，六层的板面位置，沿楼外圈利用梁内的外圈钢筋用不小于钢筋沿楼四周焊成一个闭合体，分别与楼内的避雷引下线焊成一体。
焊接时搭接倍数不小于8公分，并双面焊接。
以防侧雷。
交底人；接底人；
2014年5月11日。
卫生间等电位如何联结？原理是什么？
卫生间等电位如何联结？原理是什么？
卫生间等电位也就是将卫生间内陆面以及其他人体可以触碰的部位的电位水平一致的技术措施。
具体的方法是使用导线将卫生间内金属管件、花洒、龙头、地漏、混水阀等部位连为一体，这样即使由于某种原因导致卫生间某一部位带电，由于人体可以触碰的部位电势相等，也就不会导致触电事故。
卫生间等电位端子再通过扁钢与整幢建筑的钢筋网相连接，连接到建筑物的总等电位。
也许很多人都觉得家里安装了地线、漏保，已经可以起到防止漏电事故了，为什么还要多此一举安装等电位？根据对卫生间触电事故的统计，真正由于电热水器内部漏电所导致的触电事故的比例并不高，相反更多的触电事故是由于线路故障从外界引入了不安全的漏电流。
由于从外界引入的漏电流不经过漏电保护器，故而家里的漏保并不会跳闸，因此危害性极大。
卫生间等电位的作用就是要防止外界引入不安全的电压，防止反向漏电。
需要注意的是，家里的地线、等电位连接都必须经过专业的工具检查，对地电阻再符合规定的范围内才可以使用，否则保障生命安全的地线、等电位连接就成了危险的线路。
不正确、不规范的地线、等电位连接可能导致严重的危害。
现在很多人对于卫生间等电位连接并没有引起足够的重视，一方
面是对等电位连接的作用没有清晰的认识，另一方面也存在着一些侥幸心理。
实际上，对于安全来说，再多的谨慎也是值得的。
卫生间局部等电位做法
卫生间等电位施工方案
卫生间等电位施工方案卫生间等电位施工方案为了保障卫生间的用电安全和舒适度，卫生间的等电位施工非常重要。
下面是卫生间等电位施工方案的详细内容。
1.施工前准备（1）确保卫生间内所有设备的电压、电流和相位一致。
（2）卫生间内需要安装等电位连接线，连接线应选用铜芯的，且横截面积应符合规定。
（3）按照卫生间的尺寸和布局，确定等电位连接线的布置方案。
2.布置等电位连接线（1）首先测量卫生间内各个设备的间距和位置，并根据实际情况确定等电位连接线的走向和长度。
（2）选择合适的管道或线槽将等电位连接线引入卫生间，并使其沿墙面或顶棚隐藏，以避免触碰和破坏。
（3）将等电位连接线从配电箱引入卫生间，与卫生间内各个设备的接地端子连接。
3.设备接地处理（1）卫生间内的所有设备都需要进行接地处理。
（2）设备的接地处理应符合电气规范，接地线应固定牢固，接地端子应连接牢固。
（3）接地导线应选用铜芯的，并使用合适的接地夹进行连接。
（4）确保设备的接地导线与等电位连接线连接牢固。
4.设备间的等电位连接（1）卫生间内各个设备之间需要建立等电位连接。
（2）选用合适的等电位连接器将各个设备的接地导线连接起来，形成设备间的等电位。
5.施工后测试（1）等电位施工完成后，需要进行测试，以确保设备的接地导线与等电位连接线之间的接触良好。
（2）使用电阻测试仪进行接地电阻测试，确保接地电阻符合规定的范围。
6.安全标识（1）在卫生间内的易于触碰的位置，设置相应的安全标识和警示标志，提醒使用者注意电气安全。
（2）标识内容可以包括“注意危险，严禁触摸”、“谨防触电，禁止放水”等。
通过以上的等电位施工方案，可以确保卫生间内的电气设备在使用过程中能够稳定可靠，并保障用户的安全。
同时，合理的等电位布置和设备接地处理也有助于消除因电器设备接触不良而引发的干扰、噪声和故障等问题，提高卫生间的使用舒适度。
要确保等电位施工符合规范和标准，最好由专业电气工程师进行施工和测试。
卫生间等电位接地线的标准做法
卫生间等电位接地线的标准做法
一、卫生间等电位接地线的标准做法
1. 接地线安装位置
卫生间内的等电位接地线应安装在距离地面0.3米以上的位置，并确保其位置易于操作和维修。
2. 接地线材料要求
卫生间内的等电位接地线应采用多股铜芯线，其截面积应不小于4mm²，并确保其具有良好的导电性能和机械强度。
3. 接地线连接方式
卫生间内的等电位接地线应采用串联连接方式，每根支路的连接处应使用专用连接器进行连接，并确保连接牢固、可靠。
4. 接地线安装工艺
在安装卫生间内的等电位接地线时，应先确定好安装位置，然后按照设计要求进行打孔、安装固定件等操作。
在安装过程中，应保证接地线的平整度和固定性，避免出现扭曲、交叉等情况。
5. 验收标准
在验收卫生间内的等电位接地线时，应检查接地线的安装位置、材料、连接方式、安装工艺等方面是否符合设计要求和相关标准。
同时，应进行通电测试，检查接地线是否能够正常工作。
二、卫生间等电位接地线的注意事项
1. 严禁将接地线接在卫生间内的金属部件上，如金属水管、金属浴缸等。
因为这些金属部件可能被水淋湿，导致接地线损坏或失效。
2. 严禁将接地线接在可能被水淋湿的金属部件上，如卫生间内的金属吊顶龙骨等。
因为这些金属部件可能被水淋湿，导致接地线损坏或失效。
3. 在安装过程中要保证接地线的平整度和固定性，避免出现扭曲、交叉等情况。
同时，在连接处应使用专用连接器进行连接，并确保连接牢固、可靠。
卫生间等电位施工方案
卫生间等电位施工方案1. 引言卫生间等电位施工方案是为了保证卫生间内人员的安全和设备的正常运行而设计的一套标准化操作流程。
等电位施工旨在消除卫生间电气设备之间的电位差，将整个卫生间的电势接近于零，从而避免电流通过人体造成人身伤害。
本文将介绍卫生间等电位施工的主要步骤和注意事项，以确保施工质量和安全性。
2. 施工步骤2.1 卫生间布线规划在正式进行施工前，需要先制定卫生间的布线规划。
布线规划应考虑卫生间的整体结构和设备位置，合理安排不同电气设备的电源和接地线路，以便后续的等电位施工。
2.2 接地系统建设接地系统是卫生间等电位施工的重要一环，它能够将卫生间内的所有金属设备和设施与地面接地系统连接在一起。
接地系统的建设应符合相关标准和规范，确保接地电阻低于规定的范围，从而有效地排除电气设备的漏电风险。
2.3 设备间等电位联结在卫生间内的各个电气设备之间进行等电位联结是保证等电位施工效果的关键步骤。
通过将不同设备的金属壳体进行联结，确保它们在电位上保持一致。
联结方式可以采用导线连接、金属件焊接等，具体选择应根据设备类型和具体情况来决定。
2.4 设备与地面等电位联结除了设备间联结外，设备与地面的等电位联结也是非常重要的。
通过将设备的金属壳体与地面接地系统进行联结，确保设备的电位与地面接近于零，从而避免电流通过人体造成触电危险。
联结方式可以采用专用接地导线或金属管等方式，确保接触良好且固定可靠。
3. 注意事项3.1 合理规划设备位置在卫生间等电位施工前，需要合理规划设备的位置，避免设备之间的电位差过大。
例如，水池、马桶、洗浴设备等应尽量分布在同一接地点附近，减少电位差的潜在风险。
3.2 注意接地导线的连通性接地导线是设备与地面等电位联结的重要组成部分，务必要确保接地导线的连通性良好。
施工人员应使用合适的工具和技术进行接线，检查接地导线是否牢固可靠，并定期进行巡检和维护，保证接地导线的连通性。
3.3 使用符合标准的设备和材料为了保证卫生间等电位施工的质量和安全性，施工过程中应使用符合国家标准和规范的设备和材料。
卫生间等电位施工方案
卫生间等电位施工方案在卫生间等电位施工中，首先需要进行对卫生间的电气装置进行规划和设计，以确保安全可靠的用电环境。
以下是一种卫生间等电位施工方案。
一、线路规划1. 将卫生间的用电设备划分为不同的电路，如照明电路、插座电路和特殊设备电路。
2. 照明电路：将卫生间的照明设备连接在一个独立的照明电路上，以便于控制和维护。
3. 插座电路：将不同离子风吹干器、电动剃须刀等小型家用电器连接在一个插座电路上，以便于使用和控制。
4. 特殊设备电路：如果卫生间中需要安装一些特殊设备，如浴室电暖器、电热水器等，需要安装独立的特殊设备电路。
二、安装标准1. 电路绝缘：卫生间中的所有电气设备和线路应该使用防潮、防尘、防直击的型号，以确保安全可靠。
2. 接地保护：卫生间中的所有金属设备、导线和插座都需要接地保护，以减少触电风险。
3. 电气柜安装：卫生间中的电气柜应安装在干燥、通风良好的地方，离水源和潮湿区域保持一定的距离，以防止电气设备受潮损坏。
4. 照明设备安装：卫生间中的照明设备应安装在高度适宜的位置，以确保光线均匀、明亮，照明设备应具备防水、防尘、防腐蚀的特性。
5. 防护措施：卫生间中的电源插座应采用防水防护开关插座，以防止水滴进入插座导致触电事故。
6. 通风设备：卫生间中的通风设备应安装在合适的位置，以确保通风效果良好，减少潮湿和异味。
三、施工步骤1. 安装电气柜：按照设计要求，选择合适的位置安装电气柜，并连接好主干线。
2. 安装线路：根据规划，先布置照明电路，再布置插座电路和特殊设备电路。
线路铺设时要注意保持线路的整洁，避免交叉和跨越。
3. 安装插座和开关：根据设计要求，选择合适的位置安装插座和开关，并连接好线路。
4. 安装照明设备：根据设计要求，安装好照明设备，连接好线路，并进行测试。
5. 安装通风设备：按照设计要求，安装好通风设备，并连接好线路，进行测试。
6. 验收和维护：完成施工后，要进行验收，确保线路安装正确，设备正常运行。
施工卫生间等电位做法
洗手间等电位浴室内一定做局部等电位联络已经成为业界共鸣，但是怎样才能正确有效地进行洗手间局部等电位联络，却始难于一致建议。
建设部于1997 年第一版了标准图集《等电位联络安装》（97SD567 ）并于2002 年进行了修编《等电位联络安装》 02D501-2 ，但是图集不过给出了浴室局部等电位联络（精装饰）示例，关于粗装饰工程并未指出详细的施工方法，同时相应配套产品、检测仪器的缺少也造成实质施工中存在许多问题和认识上的误区，现就此做简单商讨。
1洗手间局部等电位联络的必需性洗手间内的用电用具可能产生危险电位，也可能从别处引入危险的电位。
沐浴时人体皮肤湿润阻抗降落，此时人体能蒙受的安全电压为 12V ，若超出该电压，人的心脏即发生心室纤维性抖动，血液循环特别是中枢神经的血液供给不可以保持，人将在极短时间内因浑身缺氧致死，所以浴室内是一个高度危险的地区。
但只需不形成电位差便无电流经过，比方站在单根高压线上的小鸟不受电击等例子都证明只需物体处于一个局部电位相等的地区中不论该地区的电压多高都是安全的。
依据这一原理对浴室经过等电位联络线将全部可导电的用具连接到 LEB 端子箱使其处于同一电位，即可防备出现危险的接触电压。
2洗手间存在危险电位的原由2.1 经过金属管道，金属物传达洗手间内安装的金属给水立管，铸铁排水管，煤气管，太阳能热水金属给水管，金属浴缸，金属洗脸盆等这些电的良导领会引入别处危险电位。
比方伸出屋面的管道传达雷电，上下楼层的危险电位经过金属给水立管传达到本层卫生间。
2.2 经过电线导体传达。
（1）当洗手间用电设施发生短路、绝缘老化、用电线路发生中性点偏移、分户箱内的漏电保护器失灵、PE 线断开时都可能使设施外壳、与设施连结的管道带电而致使浴室出现危险电位，此时人体涉及带电体时会遇到电击。
（2）洗手间内若安装有电话、有线电视、网络、呼喊按钮等弱电线路其低电压在人体沐浴时也能惹起电击而且可能存在危险电位（如雷电波）经过这些线路侵入洗手间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
生间等电位的做法
所谓局部等电位，就是保证了单在卫生间这个局部范围内，各个可能同时触及的金属体间不存在电位差。
没有了电位差，何需泄流？所以，在做局部等电位的时候，应将该场所内所有金属物通过等电位联结线连接到LEB排上，不需要再与MEB箱作专门连接。
这是《工业与民用配电安装手册》中关于卫生间局部等电位连接的做法图示。
卫生间局部等电位连接应该与总等电位连接起来，真有泄流不好也应该是施工的事。
卫生间等电位是仅限于卫生间内部的，若有泄漏，有漏电保护，如果是正规产品，应该能快
速动作，不会造成人身伤亡。
等电位是电压关系,不是电流关系,是电位关系不是电荷关系!
以下是我理解的不知对否：卫生间等电位连接目的是让处在其中的人所接触到的正常情况下不带电的设备在等电位，所以等电位端子板一方面把卫生间里所有的金属导体联结，另一方面和卫生间内带电设备的配电箱的pe线相连接，使连接此pe线的卫生间设备外壳也和其余金属导体等电位。
还有就是端子板要和建筑物内的钢筋网相连接，可以保证卫生间的人接触
的地面与手接触的设备等等电位。
但是如果这样，端子板和卫生间内设备内的pe线相连接不知可以吗？还有就是说如果有几个卫生间的话要各个卫生见得端子板都连接起来，这个是为什么？
卫生间插座的PE线是不是要从LEB引出？而不是MEB引出那？可是我们做的时候PE线却都是从户内配电箱引出，间接等于从MEB引出啊。
