UPS(配置在线式应急电源)电源工作原理和维护
ups原理及日常维护
UPS原理及日常维护一、UPS原理UPS，即不间断电源，是一种将电能存储起来，并在电源中断或电源不稳定时，提供持续供电的电源设备。
它广泛应用于各种重要设备，如服务器、网络设备、医疗设备等，以确保这些设备在电力不稳定或中断时仍能正常运行。
UPS的原理基于能量转换技术。
当市电正常时，UPS将市电转换为直流电，并储存在内部电池中。
当市电中断或不稳定时，UPS将电池中的直流电逆变为交流电，以保证负载设备的稳定供电。
此外，UPS还具有过滤和稳压的功能，可以消除电力中的杂波和电压波动，为设备提供更加稳定的电力环境。
二、UPS日常维护为了确保UPS设备的长期稳定运行，日常维护是必不可少的。
以下是几个重要的维护步骤：1.定期检查：定期检查UPS设备的外观，确保没有明显的物理损伤。
同时，检查设备的电线和连接是否紧固，避免因接触不良引起的故障。
2.清洁：UPS设备应该保持清洁，避免灰尘和杂物的积累。
在清洁时，应使用干燥的布轻轻擦拭设备表面，避免使用含有化学物质的清洁剂。
3.保持适当的温度和湿度：UPS设备应在适当的温度和湿度下运行。
过高或过低的温度和湿度都可能影响设备的性能和寿命。
因此，应确保设备所在的房间有良好的通风和散热条件。
4.定期放电：为了保持电池的健康状态，应定期对UPS设备进行放电。
一般来说，每隔几个月进行一次完全放电即可。
在放电过程中，应避免设备过载或短路。
5.更换电池：电池是UPS设备中的重要组件，随着使用时间的增长，电池的寿命会逐渐降低。
因此，在发现电池性能下降或损坏时，应及时更换电池。
在更换电池时，应遵循设备制造商的指导，并使用原厂提供的电池。

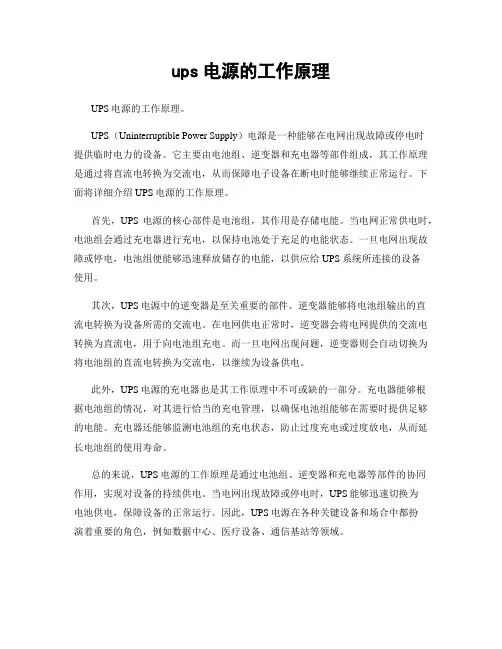

ups电源的工作原理
ups电源的工作原理UPS电源的工作原理。
UPS（Uninterruptible Power Supply）电源是一种能够在电网出现故障或停电时提供临时电力的设备。
它主要由电池组、逆变器和充电器等部件组成，其工作原理是通过将直流电转换为交流电，从而保障电子设备在断电时能够继续正常运行。
下面将详细介绍UPS电源的工作原理。
首先，UPS电源的核心部件是电池组，其作用是存储电能。
当电网正常供电时，电池组会通过充电器进行充电，以保持电池处于充足的电能状态。
一旦电网出现故障或停电，电池组便能够迅速释放储存的电能，以供应给UPS系统所连接的设备使用。
其次，UPS电源中的逆变器是至关重要的部件。
逆变器能够将电池组输出的直流电转换为设备所需的交流电。
在电网供电正常时，逆变器会将电网提供的交流电转换为直流电，用于向电池组充电。
而一旦电网出现问题，逆变器则会自动切换为将电池组的直流电转换为交流电，以继续为设备供电。
此外，UPS电源的充电器也是其工作原理中不可或缺的一部分。
充电器能够根据电池组的情况，对其进行恰当的充电管理，以确保电池组能够在需要时提供足够的电能。
充电器还能够监测电池组的充电状态，防止过度充电或过度放电，从而延长电池组的使用寿命。
总的来说，UPS电源的工作原理是通过电池组、逆变器和充电器等部件的协同作用，实现对设备的持续供电。
当电网出现故障或停电时，UPS能够迅速切换为电池供电，保障设备的正常运行。
因此，UPS电源在各种关键设备和场合中都扮演着重要的角色，例如数据中心、医疗设备、通信基站等领域。
总之，UPS电源的工作原理是一项复杂而精密的技术，通过其稳定可靠的供电能力，为各种关键设备的正常运行提供了重要保障。
希望通过本文的介绍，读者能够对UPS电源的工作原理有更深入的了解。
ups电源原理和维修技巧
ups电源原理和维修技巧UPS（不间断电源）是一种用于保障电力供应连续性的装置，它在市电供电中断或电压波动时，能够及时切换到备用电源，保证设备的正常工作。
UPS电源的原理和维修技巧对于电力系统的稳定性和设备的保护都至关重要。
本文将介绍UPS电源的工作原理以及维修技巧。
一、UPS电源的工作原理UPS电源的工作原理主要分为直流供电和交流供电两种模式。
1. 直流供电模式：在市电正常供电时，UPS电源会将市电转换为直流电，并同时充电电池组。
直流电经过电流稳压电路和电压稳压电路的处理后，供应给电力设备使用。
电池组作为备用电源，以备电力中断时使用。
2. 交流供电模式：当市电中断时，UPS电源会立即切换到电池供电模式。
电池组的直流电经过电流逆变电路转换为交流电，然后经过电流稳定电路和电压稳定电路，供电给电力设备使用。
电池组供电的时间根据电池容量和电力设备的负荷情况而定。
二、UPS电源的维修技巧UPS电源的维修技巧主要包括故障排除和维护保养两个方面。
1. 故障排除：（1）UPS电源无法启动或显示屏无显示：首先检查市电供电是否正常，如果市电正常但UPS电源仍无法启动，则可能是电源开关故障或电源线路接触不良。
检查电源开关和电源线路，并确保其正常工作和良好连接。
（2）UPS电源报警：UPS电源报警可能是由于电池电量不足、电池老化、电压过高或过低等原因引起的。
根据报警信息查找相应的故障原因，并进行相应的处理。
（3）UPS电源输出电压不稳定：检查电源的电流稳压电路和电压稳压电路，确保其正常工作。
同时，检查电池组是否充电完好，电池电压是否正常，以及电池的连接是否良好。
（4）UPS电源发热过高：过高的温度可能是电源内部元件损坏或电风扇故障导致的。
检查电源内部元件的损坏情况，修复或更换故障元件。
同时，检查电风扇的工作情况，确保其正常运转。
2. 维护保养：（1）定期检查电池组：UPS电源的电池组是保障供电连续性的关键，定期检查电池组的电量和电压，以确保其正常工作。
ups电源的工作原理
ups电源的工作原理一、UPS电源的作用UPS即不间断电源(Uninterruptible Power Supply)，是一种含有储能装置的不间断电源。
主要用于给部分对电源稳定性要求较高的设备，提供不间断的电源。
[1]UPS是在电网电压跌落或者中断时保证用电设备的持续运行。
目前，UPS作为后备电源，在医院、银行以及数据管理等领域得到非常广泛的应用，在电网电压中断时发挥着不可替代的作用。
当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS 就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时， UPS 立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
UPS 设备通常对电压过高或电压过低都能提供保护。
二、工作原理典型的UPS系统框图如图1所示，它的基本结构是一套将交流电变为直流电的整流器和充电器，以及把直流电再变为交流电的逆变器，电池在交流电正常供电时贮存能量且维持在一个正常的充电电压上，一旦市电供电中断时，蓄电池立即对逆变器供电以保证UPS电源交流输出电压。
下面几种简图示意了UPS的各种工作情况(以在线式UPS电源为例)。
（1）市电在UPS所允许的范围内正常供电时，粗线描绘了电源能量的流向。
（2）主电源故障即市电被切断后，电源将瞬间改由逆变器提供能量（3）当所带负载过大或电源内逆变器出现故障时，UPS将打开旁路由主电源直接供电。
三、连接方式（1）单台UPS电源能够供给全部负载，连接图如系统的原理图，连接方法较简单。
（2）总负载功率需要二台或更多台UPS电源供给，如图5所示，这种连接方式称作并联无备份方式。
（3）二台或二台以上UPS电源其总容比负载总容量要多，但该系统比负载总容量必须多一台UPS电源的容量，任何一台UPS电源故障时，其余仍能供给全部负载，如图6所示。
这种连接方式称作并联有备份方式。

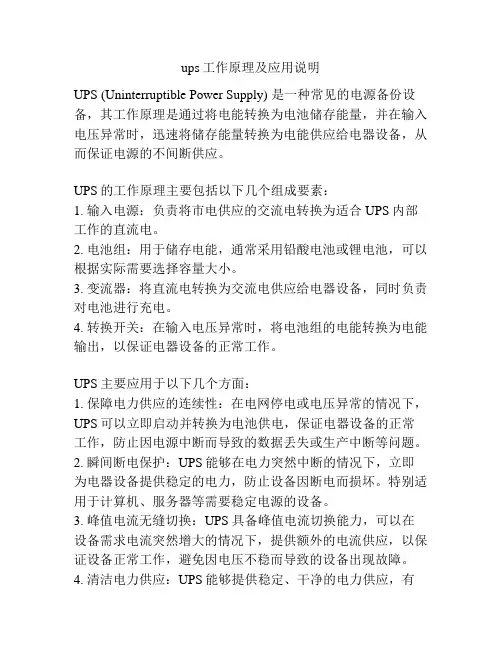

ups工作原理及应用说明
ups工作原理及应用说明
UPS (Uninterruptible Power Supply) 是一种常见的电源备份设备，其工作原理是通过将电能转换为电池储存能量，并在输入电压异常时，迅速将储存能量转换为电能供应给电器设备，从而保证电源的不间断供应。
UPS的工作原理主要包括以下几个组成要素：
1. 输入电源：负责将市电供应的交流电转换为适合UPS内部工作的直流电。
2. 电池组：用于储存电能，通常采用铅酸电池或锂电池，可以根据实际需要选择容量大小。
3. 变流器：将直流电转换为交流电供应给电器设备，同时负责对电池进行充电。
4. 转换开关：在输入电压异常时，将电池组的电能转换为电能输出，以保证电器设备的正常工作。
UPS主要应用于以下几个方面：
1. 保障电力供应的连续性：在电网停电或电压异常的情况下，UPS可以立即启动并转换为电池供电，保证电器设备的正常工作，防止因电源中断而导致的数据丢失或生产中断等问题。
2. 瞬间断电保护：UPS能够在电力突然中断的情况下，立即为电器设备提供稳定的电力，防止设备因断电而损坏。
特别适用于计算机、服务器等需要稳定电源的设备。
3. 峰值电流无缝切换：UPS具备峰值电流切换能力，可以在设备需求电流突然增大的情况下，提供额外的电流供应，以保证设备正常工作，避免因电压不稳而导致的设备出现故障。
4. 清洁电力供应：UPS能够提供稳定、干净的电力供应，有
效过滤掉电网中的电压波动、电流噪声等问题，保护电器设备不受电网问题的影响。
总之，UPS通过对电能的储存和转换，能够在电力异常的情况下保障电器设备的稳定供电，应用广泛，特别适用于需要持续供电的关键设备和系统。
不间断电源(UPS)的工作原理及其维护
不间断电源(UPS)的工作原理及其维护发布时间：2022-03-25T02:06:07.694Z 来源：《新型城镇化》2022年4期作者：刘声[导读] UPS即不间断电源(Uninterruptible Power Supply)，是一种含有储能装置的不间断电源。
天津石化原油储运部天津市滨海新区 300270摘要：近年来，随着我国经济和科技的发展，人们对于电力的应用程度越来越广泛，同时对于电力的应用要求也越来越高。
UPS不间断电源是一种能够确保用电质量的现代化用电设备，随着近年人们对于用电质量的关注，对于UPS不间断电源的研究已经逐渐成为现代企业研究的重点项目。
本文主要针对UPS不间断电源的原理及对其维护方法进行了讨论和研究。
关键词：UPS；工作原理；维护1不间断电源(UPS)UPS即不间断电源(Uninterruptible Power Supply)，是一种含有储能装置的不间断电源。
不间断电源(UPS)是将蓄电池(多为铅酸免维护蓄电池)与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。
它主要用于给单台计算机、计算机网络系统或其他电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。
不间断电源广泛应用于：矿山、航天、工业、通讯、国防、医院、计算机业务终端、网络服务器、网络设备、数据存储设备、应急照明系统、铁路、航运、交通、电厂、变电站、核电站、消防安全报警系统、无线通讯系统、程控交换机、移动通讯、太阳能储存能量转换设备、控制设备及其紧急保护系统、个人计算机等领域。
2 UPS的基本工作原理2.1后备式UPS的工作原理后备式UPS设备平时一般都处于蓄电池持续充电状态，在停电时逆变器则会紧急切换到工作状态投入运行。
在为电池提供直流电时它的直流电会直接转变为相对稳定的交流电再输出，这一电能转换输送过程也令其被称之为“离线式UPS”。
在基本运行过程中(外电正常运行阶段)，后备式UPS可始终保持旁路运行状态，它的转换开关会直接切换到外电输入端，其输入外电主要通过转换开关与输出变压器来保持UPS与电气设备正常连接，同时为负载环节补充电能。
关于不间断电源(UPS)的工作原理及其维护分析
关于不间断电源(UPS)的工作原理及其维护分析摘要：在我们的日常生活中，不间断电源（UPS）是必不可少的电子设备之一，它能够为我们提供安全可靠的电力供应。
UPS在运行过程中，如果出现异常情况，将会影响到设备的正常使用，所以必须要保证其正常运行。
很多人对于不间断电源（UPS）并不了解，对其原理以及日常维护也并不清楚。
为了保障UPS能够正常运行，就需要对UPS进行正确的维护。
本文将通过对不间断电源（UPS）的工作原理进行分析，并根据其工作原理来探讨其日常维护的方法。
通过本文的分析，希望能够对相关人士有所帮助。
关键词：不间断电源（UPS）；工作原理；维护；措施引言：不间断电源（ups）是一种由储能装置，整流器和逆变器组成的电压和频率稳定的交流电源。
它不但可以在输入电源被切断的时候，立刻为用户提供电力，而且当电源输入正常的时候，它还可以对质量较差的电源进行稳压、稳频、滤除噪声、净化电源、避免高频干扰等，从而为用户提供一个稳定、干净的电源。
不间断电源（UPS）被广泛应用，如医院、车站、机场、工厂等，都离不开不间断电源（UPS）设备。
一、不间断电源(UPS)的分类及特点不间断电源（UPS）是一种将直流电转换为交流电的设备，主要用于为各种电子设备提供安全、可靠、稳定的电力供应，同时还能够在电力中断的情况下，为用户提供应急的电源，以保证用户能够继续进行正常工作。
一般情况下，不间断电源（UPS）主要分为在线式、旁路式和密封式三种类型。
其中，在线式UPS具有良好的稳压性能，能够保证电网电压稳定；旁路式UPS在电网出现故障的时候，能够通过逆变器将一部分电能转换为直流电，同时还能够起到一定的供电作用；密封式UPS不需要进行电力转换，直接使用蓄电池供电。
在使用过程中，UPS需要进行定期维护保养。
通常情况下，UPS系统的容量越大，其维护成本也就越高。
在日常使用过程中，我们需要定期对UPS进行维护保养，以保证UPS正常运行。
ups电源原理和维修技巧
ups电源原理和维修技巧1. 介绍UPS电源的作用和重要性UPS电源是一种用于保护计算机和其他重要设备免受电力故障和波动影响的设备。
它可以提供稳定的电力，以保持设备的正常运行，并在停电时提供备用电源。
UPS电源在现代社会中起着至关重要的作用，尤其是在需要持续稳定供电的关键行业，如医疗、金融、通信等。
2. UPS电源的工作原理UPS（不间断电源）是一种通过将直流（DC）转换为交流（AC）来提供稳定备用能量的设备。
它通常由三个主要组件组成：整流器、蓄电池和逆变器。
2.1 整流器整流器将交流输入转换为直流输出，并充入蓄电池以供后续使用。
整流器通常采用双向开关模式，可以根据需要从主市区或蓄电池中获取能量。
2.2 蓄电池蓄电池是UPS系统中最重要的组件之一。
它们负责存储能量，并在停电时提供备用能源。
根据应用需求，蓄电池可以使用不同类型，如铅酸、镍镉或锂离子电池。
2.3 逆变器逆变器将储存在蓄电池中的直流能量转换为交流能量，以供设备使用。
逆变器的输出应具有稳定的电压和频率，以确保设备正常运行。
3. UPS电源的维修技巧UPS电源作为保障设备正常运行的重要组成部分，其维护和维修至关重要。
以下是一些常见的UPS维修技巧：3.1 定期检查定期检查UPS系统是确保其正常运行的关键。
检查蓄电池是否有损坏或老化迹象，并确保其连接牢固。
同时，检查整流器和逆变器是否存在过热或其他故障迹象。
3.2 清洁和通风UPS系统应放置在通风良好且干燥无尘的环境中。
定期清洁UPS设备，并确保通风孔不被堵塞。
过热是UPS故障最常见的原因之一，因此要确保良好通风以降低温度。
3.3 定期校准校准是确保UPS输出稳定性和准确性的重要步骤之一。
使用专业工具对输出电压和频率进行校准，并根据需要进行调整。
3.4 储电池的维护蓄电池的维护是保证UPS备用能源可靠性的关键。
定期检查蓄电池的容量和健康状况，并根据需要更换老化或损坏的蓄电池。
3.5 UPS系统故障排除在UPS系统故障时，及时进行故障排除是至关重要的。
UPS电源的运行与维护
UPS电源的运行与维护一、UPS电源的组成1、作用和功能UPS是交流不停电电源的简称。
主要功能是在正常、异常和供电中断情况下，向重要用电设备及系统提供安全可靠、稳定不间断，不受倒闸操作影响的交流电源。
2、组成及原理UPS由整流器、逆变器、隔离变压器、静态开关、手动旁路开关等设备组成。
UPS的工作原理是：正常工作状态下由厂用电源输入交流，经整流器整流滤波为直流再送入逆变器，变为稳频稳压的工频电流，经静态开关向负荷供电。
当UPS交流输入电源，因故中断或整流器发生故障时，逆变器由蓄电池组供电，仍可做到毫无间断地继续向负荷提供优质可靠的交流电。
如果逆变器发生故障，还可自动切换至旁路备用电源供电。
当负载启动电流太大，UPS也可自动切换至旁路电源供电，启动过程结束后再自动恢复由UPS 供电。
如下图，供电电源为三路，其中两路交流电源来自厂用保安段，这两路电源可经静态开关自动切换，或经手动旁路开关手动切换。
第三路来自直流屏，用蓄电池组供电，经隔离二极管到逆变器。
三路电源配合使用。
3、组成元件简介1）整流装置整流器又称充电器，接线方式有三相全控桥式整流和三相半控桥式整流。
（1）输入变压器用来改变交流电源输入电压的大小，给整流器一个合适的电压值。
（2）整流器有三个二极管和三个可控硅组成三相全波半控桥式整流电路，调整导通角和通电时间可得到理想的直流输出电压。
（3）输出过滤器由一个电感线圈和一组电容组成的L型过滤器，用来减小整流器输出的波纹系数。
（4）控制板通过比较给定值，调整可控硅的导通角，使整流器输出电压正常。
2）逆变器（1）输入回路提供稳定的直流电源。
（2）功率开关其交替反极性导通将直流电源转换成功率很大的方波。
（3）振荡器是逆变器的核心，发出一定频率的导通脉冲去控制功率开关电路。
（4）输出回路由恒压变压器及滤波电容组成，其作用是滤去功率开关输出方波中的高次谐波，使输出波形近似于正弦波并保持输出电压的恒定。
二、UPS系统运行操作1、运行方式UPS系统为单相两线制系统，输入电源为三相交流或直流，输出电源为单相交流。
UPS电源的工作原理及维护
加 蒸馏 水 的作 业 。 但 外 因 工 作 状 态 对 电 池 的 影 响 并 没 有 转 变 ， 不 正 常 工 作 状 态 对 电池 造 成 的 影 响 没 有 变 ， 这 部 分 的维 护 修 理 工 作 仍 是 十 分 重 要 的，Ｕ Ｐ Ｓ电源 系 统 的 大 量 维在 线 式 全 程 介入 供 电，但 随时 都 在 监视 市 电的 供 电状 况 ， 本 身 具各 升 压和 减 压 补 偿 电 路 ，在 市 电的供 电状 况 不 理想 时 ，即 时校
正 ， 减少 不 必 要 的切 换 ，延 长 电池 寿 命 。 这是 一种智 能化 的Ｕ Ｐ Ｓ 电源 ，所 谓 在 线 互 动式ｕ Ｐ ｓ ，是 指 在 输 入 市 电 正 常 时 ，Ｕ Ｐ Ｓ 的逆变
给 用 电设 备 ， 市 电供 电 品 质 不 稳 或 停 电时 ， 电 池 从 充 电转 为 供 电 ， 直 到 市 电恢 复 正 常 才 转 回 充 电 ，Ｕ Ｐ Ｓ 在用 电 的整个过 程是 全程 介入 的。 其 优 点 是 输 出 的 波 型 和 市 电一 样 是 正 弦 波 ， 而 且 纯 净 无 杂 讯 ，不 受 市 电不 稳 定 的 影 响 ， 可 供
一
以个 人 计 算 机 系 统 一 般 不 会 因 为 这 个 切 换 时 间而 出现 问题 。后备 式ｕ Ｐ ｓ 一 般 只 能 持 续 供 电
几 分 钟 到 几 十 分 钟 ， 主 要 是 让 您 有 时 间 备 份 数 据 ， 并 尽 快 结 束 手 头 工 作 ，其 价 格 也 较 低 。 对 不 是 太 关 键 的 电脑 应 用 ， 比如 个 人 家 庭 用 户 ， 就 可 配 小 功 率 的后 备 式 Ｕ Ｐ Ｓ 。 ３ ． 线 上 交错 式 线 上 交 错 式 又 称 为 线 上 互 动 式 或 在 线 互 动 式 ，基 本 运 作 方 式和 离 线 式 一样 ，不 同之 处在 于
ups电源的工作原理及应用说明
UPS电源的工作原理及应用说明1. UPS电源的工作原理UPS（Uninterruptible Power Supply）电源是一种提供电力供应稳定的设备，它通过存储电能在电力故障或停电的情况下继续为设备提供电力。
UPS电源的工作原理主要包括以下几个步骤：1.1. 直流输入及负载供电UPS电源首先将交流电源输入转换为直流电源，然后利用直流电源为负载设备供电。
直流输入的优势在于可以更好地控制和稳定输出电压，以满足负载设备的需求。
1.2. 电池充电UPS电源中配备了一组或多组蓄电池，主要用于存储电能以备电力故障时使用。
当电网正常时，UPS电源会通过充电电路将电池充电，并为电池提供维持其寿命所需的电力。
1.3. 交流电源输出当电力故障或停电发生时，UPS电源会立即切换为利用电池供电，以保持负载设备的正常工作。
此时，DC-AC逆变器将直流电源转换为交流电源，并通过输出端口提供给负载设备。
1.4. 电网恢复及电池充电当电网重新供电时，UPS电源会自动切换回交流电源，并立即开始充电电池以备下次电力故障时使用。
2. UPS电源的应用说明UPS电源具有广泛的应用范围，在以下领域发挥着重要作用：2.1. 计算机系统UPS电源广泛应用于计算机系统，起到保护计算机硬件和数据的作用。
在断电情况下，UPS电源可以为计算机系统提供充足的电力维持正常运行，并在停电前提供足够的时间进行数据保存和关机操作。
2.2. 通信设备对于需要长时间运行的通信设备，如电话交换机、通信基站等，UPS电源可以保证设备的稳定工作。
在电网故障或停电时，UPS电源能够提供持续的电力供应，确保通信设备不会中断服务。
2.3. 医疗设备UPS电源在医疗设备中的应用非常重要，它可以确保医院中的关键设备，在电力故障时能够维持持续供电，如手术室的手术灯、监护仪器等。
UPS电源的稳定性和可靠性对于患者的生命安全至关重要。
2.4. 工业领域在工业领域，特别是对于需要连续生产的设备，如生产线、机床等，UPS电源可以提供持续稳定的电力供应，避免因电力中断而导致的生产线停工和损失。
UPS工作原理
UPS工作原理UPS（不间断电源）是一种电力设备，用于在电网供电中断时提供电力供应。
它通过一系列的电子和电气组件来实现其工作原理。
本文将详细介绍UPS的工作原理，包括其引言概述和五个部分的内容。
引言概述：UPS是一种重要的电力设备，广泛应用于各种场合，如医院、数据中心和工业制造等。
它的工作原理是通过将电能从电池转换为交流电或直流电，以提供稳定的电力供应。
下面将详细介绍UPS的工作原理。
一、电池充电和放电过程1.1 充电过程：UPS的电池充电过程是通过电网供电来实现的。
当电网供电正常时，UPS将电能转换为直流电，并用于充电电池。
充电过程中，UPS会监测电池的电压和电流，以确保充电过程的安全和高效。
1.2 放电过程：当电网供电中断时，UPS会自动切换到电池供电模式。
在这种模式下，UPS将直流电转换为交流电，以提供给设备。
放电过程中，UPS会根据设备的负载情况动态调整输出电压和频率，以确保设备的正常运行。
二、逆变器的作用2.1 逆变器的功能：逆变器是UPS的核心组件之一，用于将直流电转换为交流电。
它通过将直流电的电压和频率转换为与电网相匹配的交流电，以提供给设备使用。
逆变器还能够提供纯正弦波的交流电，以确保设备的稳定运行。
2.2 逆变器的控制：逆变器的工作需要通过控制电路来实现。
控制电路可以监测电池的电压、负载的需求以及电网的状态等信息，并根据这些信息来控制逆变器的输出。
通过智能控制，逆变器可以在不同的工作模式下提供高效稳定的电力供应。
2.3 逆变器的保护：逆变器还具有多种保护功能，以确保其安全运行。
例如，它可以监测电池的电压和温度，当电池电压过低或温度过高时，逆变器会自动停止输出，以避免电池的过放电和损坏。
三、静态开关的作用3.1 静态开关的功能：静态开关是UPS的另一个重要组件，用于实现电网和电池之间的切换。
当电网供电正常时，静态开关将电能传递给设备，并将电池充电。
当电网供电中断时，静态开关会自动切换到电池供电模式，以确保设备的持续供电。
ups电源的运行与维护方法
ups电源的运行与维护方法UPS电源是一种为电子设备提供稳定电力的装置，它可以在电网供电异常或停电时提供备用电源，保护设备免受电力波动和突变的影响。
为了确保UPS电源的正常运行和延长其使用寿命，我们需要了解其运行原理和维护方法。
一、UPS电源的运行原理UPS电源主要由整流器、蓄电池和逆变器三部分组成。
当电网供电正常时，整流器将交流电转换为直流电，并用于为蓄电池充电；同时，逆变器将直流电转换为交流电，供给电子设备使用。
当电网供电异常或停电时，蓄电池会自动接管供电，通过逆变器将蓄电池的直流电转换为交流电，以保证设备的正常运行。
二、UPS电源的维护方法1. 定期检查UPS电源的工作状态：每隔一段时间，我们应该检查UPS电源的工作状态，包括输入电压、输出电压、电池电压等，以确保其正常运行。
可以通过UPS电源的显示屏或管理软件来查看这些参数。
2. 定期清洁UPS电源：UPS电源通常放置在相对封闭的环境中，容易积累灰尘和污垢。
因此，定期清洁UPS电源是必要的，可以使用干布或吹风机除尘，注意不要使用含有腐蚀性物质的清洁剂。
3. 定期检查和更换电池：UPS电源的蓄电池是其重要组成部分，定期检查和更换电池是保证UPS电源正常运行的关键。
一般建议每隔一到两年更换电池，以确保其容量和性能。
4. 避免过载使用UPS电源：UPS电源有一定的输出功率限制，过载使用会导致其过热甚至损坏。
因此，在使用UPS电源时，要根据设备的功耗合理配置，避免超过其额定功率。
5. 定期进行UPS电源的功能测试：定期进行UPS电源的功能测试是判断其工作状态的有效手段。
可以通过断开电网供电的方式，观察UPS电源是否能够正常切换到备用电源供电。
6. 注意UPS电源的环境温度：UPS电源的工作环境温度一般应在0℃-40℃之间，过高或过低的温度都会影响其性能和寿命。
因此，我们应该确保UPS电源放置在通风良好、温度适宜的环境中。
7. 定期备份UPS电源的配置文件和日志：UPS电源通常具有配置文件和日志记录功能，定期备份这些文件是防止数据丢失和故障排查的必要步骤。
UPS设备原理与维护.ppt
10
10
PW系统常见配置
冗余并联运行UPS系统
这种配置通过并联连接的冗余UPS增加整个UPS系统的供电可靠性，每台UPS的容量相同并且平均分担相等 的负载。负载功率小于或等于单台UPS的额定功率，这样如果一台UPS故障，另一台能继续供给全部负载，这 种冗余成为1/2冗余度。并联连接的UPS能够实现不间断地供电给负载，每台UPS都装有手动维修旁路 完全冗余实现最高的可用性； 海上油田普遍应用；
时间 强大的管理的通讯能
8
常用配置及在线运行方式
9
系统常见配置
单机运行UPS系统
两路交流输入 整流器/充电器
电池
逆变器 静态开关（自动旁路） 手动旁路（维修旁路）
在正常运行方式，负载连续地由整流 器和逆变模块供电；如果主电源故障， 负载不间断地转换到电池供电（电池 方式）。仅在逆变器故障或电池已经 达到它的后备时间终了时，负载将转 换到旁路交流供电。
13
13
在线运行方式
电池后备方式
在电源1停电或电源1的电压超出额定值的10%(可以选定15%)的情况下， 整流/充电器(A)停止运 行，电池(D)通过逆变器(B)为负载提供所需的后备电源； 指示灯(2)，(4)和(5)常亮成绿色。 PROTECTED， 蜂鸣器通过低频的“beep”声向用户发出电池供电的报警，并在显示器上显示“LOAD BATTERY DISCHARGING (负载受保护，电池正在放电)”以及剩余后备时间和负载百分率
电源1停电后电池的后备时间取决于 电池的额定容量； 负载消耗的功率； 电池的温度； 电池已使用的年限
14
14
在线运行方式
自动旁路模式
UPS的工作原理及日常维护
UPS 的工作原理及日常维护摘要：本文就电子设备供电中广泛使用的UPS不间断电源的工作原理作简要描述，并对其日常维护经验进行总结。
关键词：UPS 原理整流器逆变器电池静态旁路0引言UPS是安装在关键性负载和电源之间的接口，它的作用是：在市电故障时不间断的向负载提供电能；为负载提供所需的优质纯净电源，包括限制电压失真和维持频率稳定；将高频干扰、负载冲击电流、谐波、电源上的浪涌、频率波动等电网干扰阻挡在负载之前，保护负载不受上游市电干扰，同时负载又不干扰市电，起到隔离作用；它被广泛应用于各类重要的用电部门，如机场、医院、银行等行业的一些重要用电设备的供电。
UPS不间断电源设备由两部分构成：主机和蓄电池组。
根据主机内逆变器的工作状态可分为：后备式、在线互动式及在线双变换式。
UPS电源所用的蓄电池大多是免维护密封铅酸电池，下面我就以梅兰日兰Galaxy PW 系列UPS为例，简单介绍这种UPS的原理、日常维护。
1工作原理1.1原理框图D1.2单元电路组成1).A整流－充电器一般由可控硅格林茨桥式整流电路组成。
它将主电源输入的交流电变换成直流电，供给电池组充电及逆变器的输入，大多采用 6脉冲或12脉冲整流器。
2).B逆变器由IGBT(绝缘栅型双极晶体管)逆变功率电路和相应的控制电路组成。
它将整流－充电器输入的直流电变换为正弦交流电供给负载。
3).C旁路静态开关由反向并联的可控硅功率电路和相应的控制电路组成。
它实现负载在逆变器与旁路电源之间的不间断切换。
4).D电池电路由可充电的电池组组成。
将直流能量贮存在电池组中，当主电源停电或超限时，向逆变器电路释放能量，以对负载进行后备式的供电。
1.3基本工作模式1）. 正常运行方式由市电提供给负载电力，并经过整流/充电器和逆变器的双重转换（AC-DC-AC），双变换模式因此而得名。
整流器/充电器对电池进行浮充电以保持电池处于满充状态2). 电池后备运行方式当交流输入电压超出UPS允许的容限范围、市电中断或整流器故障时，逆变器和电池无间断地投入，继续为负载供电。
UPS电源设备的原理与使用维护
UPS电源设备的原理与使用维护现如今我国信息技术水平不断提升，信息技术在日常生活以及工作中都被广泛使用。
作为用于沟通的重要枢纽，信息电源的系统运行起到了关键的作用。
在各种各样的电源设备中，UPS电源设备即使在断电的紧急状况下也可以具备充足的电力，保证整体的信息系统内部重要信息以及相关数据得以保存，降低损失程度。
同时，由于信息行业对于系统运行质量的需求提高，相关单位对于UPS电源设备的维护力度加大，便于提升信息通信过程的稳定性。
本文就UPS电源设备的使用原理进行简要概述，并且对于设备的使用维护以及故障维修进行分析，提出一些可供参考的建议。
标签：UPS电源设备;原理;使用维护UPS电源设备，也就是不间断电源系统，主要应用于计算机网络体系中，其实际使用目的就是给相关电子产品提供连续的交流式电力，保证电子设备的整体稳定性【1】。
因此，UPS电源设备的使用技术以及相关维护修复就显得至关重要，熟练掌握这些关键点可以为UPS的稳定使用带来保障。
信息技术水平的提升以及信息化建设的落实，使电源设备的受关注程度升高，为了更好地使用UPS电源设备，应当充分了解其运行原理，掌握其使用过程中的维护需求。
一、UPS电源设备的整体工作原理UPS电源设备主要由四大部分构成，分别是整流、储能、变换以及开关控制。
在日常生活中，为了更便捷地进行UPS电源设备地使用以及相关维修，设计制作出了系统的工作开关、主机自我检修故障的旁路开关以及检修开关等一系列的操作开关。
电源设备的工作原理主要分为以下三点，分别是AC-DC变换、DC-AC 逆变电路以及控制驱动。
首先，AC-DC变换是指将传输而来的交流电压经过降压以及全波整流等一系列操作变成直流电压，从而提供给电路进行后续使用。
其次，DC-AC逆变电路使用功率大的IGBT模块全桥逆变电路，在功率方面留有多余的部分，在一定的输出范围内的阻抗比较小，相对的响应速度比较快。
最后，电源设备整体是由控制驱动完成控制的，能够完成检测维护以及开关显示以外，同时可以进行对SPWM正弦脉宽调制的控制，静动态的双重电压反馈使得逆变器的稳定程度大幅度上升，也完善了其动态特性【4】。
ups电源原理和维修技巧
ups电源原理和维修技巧
UPS(不间断电源)的原理是通过将电能转换为其他形式的能量储
存起来，以便在主电源断电时能够提供临时的电力供应。
其主要原理
包括：
1. 蓄电池供电原理：UPS主要通过蓄电池储存电能，在主电源正常时，蓄电池通过充电器进行充电；当主电源断电时，蓄电池释放电能，通过逆变器将直流电转换为交流电，供应给连接的设备。
2. 逆变器工作原理：UPS的逆变器将直流电源转换为交流电源。
在主电源正常时，逆变器不工作，将主电源以原始形式供给设备；当
主电源断电时，逆变器开始工作，将蓄电池直流电转换为交流电供给
设备。
UPS的维修技巧主要包括以下几点：
1. 确定故障类型：检查UPS的状态指示灯，查看是否有异常，
同时注意是否有报警声音。
根据问题的具体表现，可以确定故障类型，比如是电池电量不足、逆变器故障等。
2. 检查电源连接：检查UPS与电源之间的连接是否松动或破损，确保设备正常供电。
3. 检查电池状态：检查蓄电池组的电压是否正常，是否需要更
换电池。
4. 检查逆变器：通过电压表等测量仪器，检查逆变器的输出电
压是否稳定，是否达到设定值。
5. 清洁和维护：定期清洁UPS设备，尤其是内部散热器和风扇。
同时定期检查设备的散热系统，确保正常运行。
6. 找到并解决故障：根据问题的具体表现和检查结果，找到故
障的原因，并采取相应的措施进行修复。
如有需要，可以联系专业的UPS维修技术人员进行更进一步的维修。
在线式UPS电源的维护和保养指南
在线式UPS电源的维护和保养指南UPS（不间断电源）是现代生活和工作场所中不可或缺的设备，它为我们提供了电力保障，保护了关键设备免受电力故障和突发停电带来的损害。
在线式UPS 电源是一种常见的UPS类型，广泛应用于数据中心、医疗设备、通信基站以及其他重要设备中。
为了保证UPS良好的运行，我们需要进行适当的维护和保养。
以下是在线式UPS电源的维护和保养指南。
1. 定期检查UPS电源定期检查UPS电源的状态是保持其正常运行的关键。
通过视觉检查和简单的测试，您可以验证电源是否正常工作、电池是否正常以及其他关键组件是否存在问题。
请注意以下事项：- 检查UPS显示面板：查看显示面板上是否有任何错误代码或警报，这可能意味着UPS电源存在问题。
- 检查电源开关：确认电源开关是否处于打开状态。
- 检查电源电缆和连接器：确保电源电缆和连接器没有损坏或松动。
- 检查UPS电源冷却系统：清洁并确保UPS电源的冷却系统正常工作，避免过热问题。
2. UPS电源清洁UPS电源的清洁是保持其正常运行和延长寿命的重要步骤。
灰尘和污垢堆积可能会导致散热不良或损坏关键组件。
因此，定期清洁UPS电源是必不可少的。
以下是一些清洁UPS电源的注意事项：- 使用柔软的布料和清洁剂：使用柔软、干净、无纤维的布料轻轻擦拭UPS电源表面。
可以使用一些专门的电子设备清洁剂，但请确保不要直接喷洒在UPS电源上。
- 避免使用液体：尽量避免使用液体清洁UPS电源，可以选择使用湿布擦拭电源表面。
- 定期清洁过滤器：如果UPS电源配备有空气过滤器，定期检查并清洁过滤器，以确保其工作正常。
3. UPS电池维护UPS电池是UPS系统中的关键组件，它为设备提供备用电源。
定期维护UPS电池是确保UPS电源可靠工作的关键步骤。
以下是一些建议：- 定期检查UPS电池：通过检查UPS电池的外观和电池指示灯，可以了解电池的工作状态。
如果发现电池泄漏、变形或指示灯显示异常，请尽快更换电池。
UPS电源的工作原理和工作过程
UPS电源的工作原理和工作过程UPS（不间断电源）是指使用存储电池或其他能够提供瞬时电力的设备，以便在主要电源故障时提供电力供应的装置。
它的工作原理是将电能转换为另一种形式，并在主电源故障时将电能供应给电器设备，以确保设备的正常工作。
下面将详细介绍UPS电源的工作原理和工作过程。
工作原理：1.输入端：UPS电源的输入端接收来自主电源的交流电，并通过整流器将其转换为直流电。
2.电池组：UPS电源的电池组用于存储电能，供应给输出设备。
电池组通常由多节蓄电池组成。
3.输出端：UPS电源的输出端通过逆变器将直流电转换为交流电，并将其供应给电器设备。
输出端可根据需要提供不同的电压和频率。
4.控制电路：UPS电源的控制电路负责监测主电源状态、监控电池组电量、切换电源输入、调节输出电压等功能。
工作过程：1.主电源故障：当主电源故障时，UPS电源将自动感知到主电源的停电，并立即投入工作状态。
具体工作过程如下：1）输入端：UPS电源的输入端停止接收主电源供电，并切断主电源与输出设备的连接。
2）控制电路：控制电路检测到主电源故障后，立即启动逆变器和电池组，并将直流电进行逆变，将输出电流转换为交流电。
3）输出端：逆变器将直流电转换为交流电，输出给电器设备，从而保持电器设备的正常工作。
2.主电源恢复：当主电源恢复正常供电时，UPS电源将自动切换回主电源，以继续为电器设备供电。
具体工作过程如下：1）输入端：UPS电源的输入端重新连接到主电源，断开与电池组的连接。
2）控制电路：控制电路检测到主电源恢复后，关闭逆变器并停止使用电池组。
3）输出端：UPS电源将主电源提供的交流电直接传输给电器设备，供其正常运行。
总结：UPS电源利用输入端、电池组、输出端和控制电路等组件，将交流电转换为直流电并使用电池组存储电能，以确保在主电源故障时为电器设备提供持续电力供应。
其工作过程包括主电源故障时的自动切换和主电源恢复时的自动切换。
UPS电源的工作原理和工作过程为设备提供了可靠的电力保障，使电子设备得以稳定运行。
在线式ups电源工作原理
在线式ups电源工作原理
在线式UPS（Uninterruptible Power Supply）电源工作原理是将输入电源转换为直流电，同时将一部分直流电转换为稳定的交流电，以供给负载使用。
在电源正常工作时，输入电源经过滤波和稳压处理，然后将电能传送到电池充电装置进行电池充电。
当输入电源发生故障或停电时，UPS电源即进入备用电池供电状态。
通过电池逆变器将电池的直流电转换为交流电，提供给负载使用。
同时，电池充电装置继续为备用电池进行充电，以保持备用电池的容量。
当输入电源恢复正常时，UPS电源会自动切换回正常工作状态。
此时，输入电源直接供电给负载，并通过电池充电装置为备用电池进行充电。
在线式UPS电源的特点是在电源故障或停电时能够实现无间断地供电，并且输出的交流电质量稳定。
这是因为UPS电源通过电池逆变器提供输出电能，与输入电源完全隔离，能有效过滤掉输入电源的波动和干扰。
值得注意的是，在线式UPS电源的效率相对较低，因为它需要将输入电源的交流电转换为直流电，并通过电池逆变器将直流电再次转换为交流电。
此外，由于UPS电源需要长时间运行，需要配备大容量的备用电池，增加了成本和体积。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一.引言
保证任何情况下的正常供电，是用电重要的行业的重要基础.对于安全部门，还有一个特殊要求，就是切换主备电源的自动互投的过程中“保零秒”.互投时出现瞬间闪络停电，这对一般照明负荷影响不大，但是对发射机等上行和传输设备.服务器.编码器等设备，影响就很大.另外，在外线全部停电时，启动发电机需要时间.所以对于安全工艺机房内不允许瞬间闪络断电的负荷，必须配置在线式应急电源（UPS），并严禁其他非播出工艺负荷接入应急电源系统.UPS电源是保障供电稳定和连续性的重要设备，因其主要机智能化程度高，储能器材采用免维护蓄电池，使得在运行中往往忽略了对该系统的维护与检修.其实维护的好坏，对电源的寿命和故障率有很大影响.
虽说各个单位配置的UPS供电系统设备型号及系统容量有所不同，但其原理和主要功能基本相同.在UPS电源类型选择上各站都选择了在线式，这是因为在线式UPS电源系统具有对各类供电的零时间切换，自身供电时间的长短可选，并具有稳压.稳频.净化的特点.
二.UPS电源系统
1.UPS不间断电源的作用
UPS的全称是Uninterruptible PowerSystem,即不间断电源.UPS是一种以逆变器为主要元件.稳压稳频输出的负载电源保护设备.它主要起到三个作用：一是提供后备电源，防止突然断电造成节目停播事故；二是消除“污染”,改善电源质量，对电源系统中的浪涌.噪声.电压下降等现象它都能改进；三是对整个安全系统提供可持续不间断电力保护，使我们的安全系统及其整个网络运行更加稳定安全.
2.UPS不间断电源装置的基本原理
（1）基本构成和原理见如图1原理框图：该设备由可控整流部分.逆变器部分.逆变交流静态开关.旁路交流静态开关.可充电免维护铅酸电池.电池组开关.主机输入输出开关，逆变器故障旁路开关.应急及检修旁路开关等组成.其中电子部分统一受主机微电脑控制器控制.配套设备为蓄电池组和远地微机监测设备.
UPS电源系统的稳压功能通常是由整流器完成的，整流器件采用可控硅或高频开关整流器，本身具有可根据外电的变化控制输出幅度的功能，从而当外电发生变化时（该变化应满足系统要求），输出幅度基本不变的整流电压.净化功能由储能电池来完成，由于整流器对瞬时脉冲干扰不能消除，整流后的电压仍存在干扰脉冲.储能电池除可存储直流直能的功能外，对整流器来说就象接了一只大容器电容器，其等效电容量的大小，与储能电池容量大小成正比.由于电容两端的电压是不能突变的，即利用了电容器对脉冲的平滑特性消除了脉冲干扰，起到了净化功能，也称对干扰的屏蔽.频率的稳定则由变换器来完成，频率稳定度取决于变换器的振荡频率的稳定程度.为方便UPS电源系统的日常操作与维护，设计了系统工作开关，主机自检故障后的自动旁路开关，检修旁路开关等开关控制.
在电网电压工作正常时，给负载供电如原理图所示，而且，同时给储能电池充电；当突发停电时，UPS电源开始工作，由储能电池工给负载所需电源，维持正常的生产；当由于生产需要，负载严重过载时，由电网电压经整流直接给负载供电.
（2 ）可控整流部分：为三相可控整流装置，对输入电压.频率的变化范围，以及三相相序有着严格要求.输入电压.频率偏高或偏低会报警，输入相序错误逆变器将停止工作，因此进线电源或发电机组接入时必须保证相序正确（发电机组接入应保证顺相序）.
由于流过可控整流器的电流波形为非正弦波，其谐波成分将对来电电源产生严重污染，所以进线端一般要加隔离滤波装置，部分减轻污染.整流后分两路输出，一路通过充电智能化控制电路向蓄电池充电，另一路供给逆变器.
（3）三相逆变器部分：平时外线供电时，将整流后的直流转变成50赫兹三相交流电输出，在外电停电时，蓄电池提供电源，依靠逆变来保证不间断供电.这两种情况下，逆变器均具有自动稳压.稳频输出的功能.
由于是三相交流电，所以设备内有三个逆变器.每相逆变器设两个IGBT（具有CMOS 场效应管特性的双极型大功率开关管）.在主机微电脑控制电路输出的一定频率和幅度的触发脉冲驱动下，进行脉宽调制（PWM），产生幅度按照正弦曲线连续变化的方波，积分成正弦包络输出.触发开关的频率越低，方波越宽，包络线上锯齿毛刺越明显，包络曲线的平滑连续性越差，输出的直流成分和奇次谐波成分越多如图2示.触发IGBT开关的频率越高，方波越窄，包络线上锯齿毛刺越不明显，包络曲线越接近平滑的标准正弦波形，输出的直流成分和奇次谐波成分越少如图2示.
使用高频触发，就要求使用高频IGBT.
整机输出特性要比低频调制的高出很多，在技术上更难，因此成本也会高出不少.目前只有少数UPS厂家IGBT开关触发频率达到20–23千赫.多数厂家产品IGBT开关触发频率只有6-9千赫.这些厂家都极力回避IGBT开关频率问题，不敢提供输出电压波形的真实照片.为了弥补输出特性，只好依靠在逆变输出部分加滤波装置，在一定程度上解决输出的直流成分和奇次谐波成分比较严重的问题.这两种产品在选购招标中价格出入肯定较大，但在技术性能上根本不具备可比性.因此提请使用单位注意，是用示波器检查一下UPS设备的输出电压波形，是否为平滑的正弦波，是否出现尖峰毛刺.避免由于输出电压波形严重不良，造成播出工艺设备的损坏.
由于受IGBT大功率开关管元件自身最大电流的限制，目前单机UPS最大输出功率多在200KVA以下，如需要更大功率输出，只能靠并联冗余的方式.一般每路电源配置一台UPS,众多不同机房的供电尽量不要接入同一台UPS.考虑安全性负荷多控制在50%左右.由于在我们的供电系统中UPS也是互为备用的，所以负荷要控制在40%以下为妥.
（4）控制驱动：控制驱动是完成整机功能控制的核心，它除了提供检测.保护.同步以及各种开关和显示驱动信号外，还完成SPWM正弦脉宽调制的控制，由于采用静态和动态双重电压反馈.极大地改善了逆变器的动态特性和稳定性.
三.UPS电源系统的维护
（1）UPS电源在正常使用情况下，主机的维护工作很少，主要是防尘和定期除尘.特别像北方气候干燥的地区，空气中的灰粒较多，机内的风机会将灰尘带入机内沉积.当遇空气潮湿时会引起主机控制紊乱造成主机工作失常，并发生不准确告警，大量灰尘也会造成器件散热不好.一般每季度应彻底清洁一次.其次就是在除尘时，检查各连接件和插接件有无松动和接触不牢的情况.
（2）虽说储能电池组目前都采用了免维护电池，但这只是免除了以往的测比.配比.定时添加蒸馏水的工作.但外因工作状态对电池的影响并没有改变，不正常工作状态对电池造成的影响没有变，这部分的维护检修工作仍是非常重要的，UPS电源系统的大量维修检修工作主要在电池部分.
这种情况下至少应每年进行一次放电.放电前应先对电池组进行均衡充电，以达全组电池的均衡.要清楚放电前电池组已存在的落后电池.放电过程中如有一只达到放电终止电压时，应停止放电，继续放电先消除落后电池后再放.
b.核对性放电，不是首先追求放出容量的百分之多少，而是要关注发现和处理落后电池，经对落后电池处理后再作核对性放电实验.这样可防止事故，以免放电中落后电池恶化为反极电池.
c.平时每组电池至少应有8只电池作标示电池，作为了解全电池组工作情况的参考，对标示电池应定期测量并做好记录.
d.日常维护中需经常检查的项目有：清洁并检测电池两端电压.温度；连接处有无松动，腐蚀现象.检测连接条压降；电池外观是否完好，有无壳变形和渗漏；极柱.安全阀周围是否有酸雾逸出；主机设备是否正常.
e.免维护电池要维护，不是什么无稽之谈，应从广义的维护立场出发，做到运行.日常管理的周到.细致和规范性，保证设备（包括主机设备）保持良好的运行状况，从而延长使用年限；保证直流母线经常保持合格的电压和电池的放电容量；保证电池运行和人员的安全可靠.这就是电池维护的目的，也是电池运行规程中包括的内容和进行规则.
（3）当UPS电池系统出现故障时，应先查明原因，分清是负载还是UPS电源系统；是主机还是电池组.虽说UPS主机有故障自检功能，但它对面而不对点，对更换配件很方便，但要维修故障点，仍需做大量的分析.检测工作.
另外如自检部分发生故障，显示的故障内容则可能有误.
（4 ）对主机出现断保险或烧毁器件的故障，一定要查明原因并排除故障后才能重新启动，否则会接连发生相同的故障.
（5）当电池组中发现电压反极.压降大.压差大和酸雾泄漏现象的电池时，应及时采用相应的方法恢复和修复，对不能恢复和修复的要更换，但不能把不同容量.不同性能.不同厂家的电池联在一起，否则可能会对整组电池带来不利影响.对寿命已过期的电池组要及时更换，以免影响到主机.。
