电力设备带电检测技术规范
带电设备红外诊断应用规范(DL_T6642008)(3篇)
带电设备红外诊断应用规范(DL_T6642008)(3篇)带电设备红外诊断应用规范（DL/T 6642008）解析与应用带电设备红外诊断技术是一种无损检测方法，可以在不停电的情况下对设备进行检测，发现潜在的故障隐患。
本文主要针对带电设备红外诊断应用规范（DL/T 6642008）进行解析，并探讨在实际应用中如何遵循规范进行带电设备红外诊断。
一、引言随着电力系统的发展，带电设备的维护和检测越来越受到重视。
带电设备红外诊断技术作为一种无损检测方法，具有不停电、安全、快速、有效的优点，被广泛应用于电力系统的设备检测中。
为了保证带电设备红外诊断的质量和准确性，我国制定了相关规范——带电设备红外诊断应用规范（DL/T 6642008）。
二、规范解析1. 适用范围DL/T 6642008规定了带电设备红外诊断的适用范围，包括：高压开关设备、变压器、电力线路、电缆、母线、绝缘子、发电机、电动机等设备的红外诊断。
2. 诊断设备要求规范对带电设备红外诊断设备的要求如下：（1）设备应具有温度测量、图像采集、数据处理等功能；（2）设备应具有较高的分辨率、灵敏度、稳定性等性能指标；（3）设备应具有数据存储、输出、远程传输等功能；（4）设备应符合国家相关标准和规定。
3. 诊断方法DL/T 6642008规定了带电设备红外诊断的两种方法：定性诊断和定量诊断。
（1）定性诊断：通过红外热像图分析设备的温度分布，判断设备是否存在故障；（2）定量诊断：通过测量设备温度、计算温度梯度等参数，对设备故障进行定量分析。
4. 诊断流程规范明确了带电设备红外诊断的流程，包括：（1）设备准备：确保设备正常运行，清洁设备表面，排除干扰因素；（2）红外检测：按照规定的检测方法，对设备进行红外检测；（3）数据处理：对采集到的红外数据进行处理，包括温度校正、图像处理等；（4）诊断分析：根据数据处理结果，对设备进行诊断分析；（5）报告编制：编写红外诊断报告，包括检测结果、诊断分析、处理建议等。
电力设备带电检测技术
电力设备带电检测技术1. 概述电力设备带电检测技术是电力行业中一项非常重要的技术，其主要目的是检测电力设备是否带电，以保证电力设备的平安运行。
本文将介绍电力设备带电检测技术的原理、方法和应用。
2. 原理电力设备带电检测技术基于电磁场感应原理。
当电力设备带有电流通过时，会产生电磁场。
利用传感器可以检测电磁场的存在和强度，从而判断电力设备是否带电。
3.1 传感器检测法传感器检测法是目前常用的电力设备带电检测方法之一。
传感器通常安装在电力设备附近，通过感应电磁场来判断电力设备是否带电。
常用的传感器包括电磁感应传感器、磁阻传感器等。
3.2 热成像检测法热成像检测法是一种常用且非接触式的电力设备带电检测方法。
通过红外热像仪可以捕获电力设备发出的红外辐射，根据红外辐射的强度和分布来判断电力设备是否带电。
3.3 声音检测法声音检测法是一种通过检测电力设备发出的声音来判断其是否带电的方法。
利用微弱的电流在电力设备中产生的声音，通过声音传感器来捕捉并分析声音的特征，从而判断电力设备是否带电。
电力设备带电检测技术在电力行业中有广泛的应用。
4.1 电力设备维护与检修在电力设备的维护与检修过程中，带电检测技术可以用来判断设备是否带电，从而确保技术人员的平安。
4.2 平安生产监管带电检测技术可以用来对电力设备的平安运行进行监控，及时报警并采取相应的措施，以防止设备带电引发火灾、电击等平安事故。
4.3 线路巡检电力设备带电检测技术可以应用于线路巡检中，检测线路上是否存在带电情况，为线路维护和修复提供有力的支持。
4.4 新能源发电设备检测随着新能源发电设备的快速开展，带电检测技术对新能源设备的检测和监测起到重要作用，保证新能源设备的平安运行。
5. 总结电力设备带电检测技术是电力行业中的一项重要技术，通过传感器检测、热成像检测和声音检测等方法，可以判断电力设备是否带电，并在维护、巡检和平安生产监管等方面发挥重要作用。
随着新能源设备的开展，电力设备带电检测技术将得到更加广泛的应用。

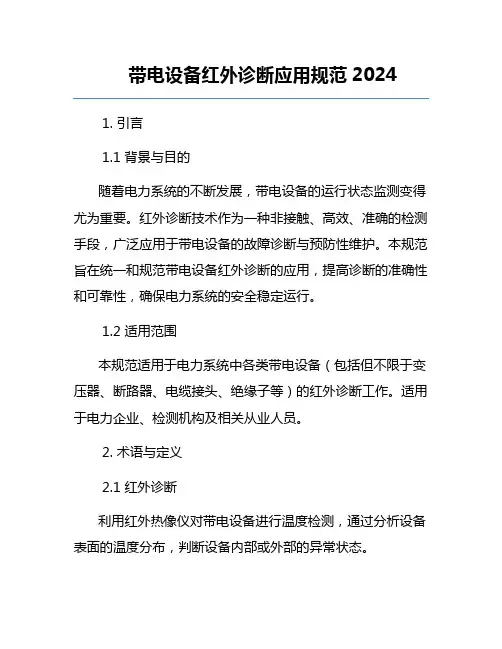

带电设备红外诊断应用规范2024
带电设备红外诊断应用规范20241. 引言1.1 背景与目的随着电力系统的不断发展，带电设备的运行状态监测变得尤为重要。
红外诊断技术作为一种非接触、高效、准确的检测手段，广泛应用于带电设备的故障诊断与预防性维护。
本规范旨在统一和规范带电设备红外诊断的应用，提高诊断的准确性和可靠性，确保电力系统的安全稳定运行。
1.2 适用范围本规范适用于电力系统中各类带电设备（包括但不限于变压器、断路器、电缆接头、绝缘子等）的红外诊断工作。
适用于电力企业、检测机构及相关从业人员。
2. 术语与定义2.1 红外诊断利用红外热像仪对带电设备进行温度检测，通过分析设备表面的温度分布，判断设备内部或外部的异常状态。
2.2 热像图由红外热像仪生成的反映被测物体表面温度分布的图像。
2.3 热斑热像图中温度明显高于周围区域的局部区域，通常指示设备存在异常。
2.4 温差设备某一区域与参考区域（通常为环境温度或设备其他正常区域的温度）之间的温度差。
3. 红外诊断设备与仪器3.1 设备选型3.1.1 红外热像仪应具备高分辨率、高灵敏度、宽温度范围等特性。
3.1.2 根据被测设备的类型和检测距离，选择合适的热像仪型号。
3.1.3 热像仪应具备数据存储、图像处理和分析功能。
3.2 设备校准3.2.1 红外热像仪应定期进行校准，确保测量精度。
3.2.2 校准应按照制造商提供的校准程序进行，或委托专业机构进行。
3.2.3 校准记录应妥善保存，以备查验。
3.3 设备维护3.3.1 红外热像仪应存放在干燥、清洁的环境中，避免受潮和灰尘污染。
3.3.2 使用前后应进行检查，确保设备完好无损。
3.3.3 定期进行设备保养，更换易损件。
4. 红外诊断流程4.1 前期准备4.1.1 收集被测设备的资料，包括设备型号、运行参数、历史故障记录等。
4.1.2 制定详细的检测计划，明确检测时间、地点、人员分工等。
4.1.3 准备必要的检测工具和防护装备，确保安全。
SF6气体分解产物带电检测仪技术规范-中国电力企业联合会
Q/GDW
国家电网公司企业标准
Q/GDWXXXXX—XXXX
电力设备带电检测仪器技术规范 第 13 部分：SF6 气体分解产物带电检测仪
技术规范
Technical specification for energized tesnt Part 13：technical specification for SF6 decomposition products detector
I
Q/GDW XXXXX—XXXX
前言
为规范 SF6 气体分解产物带电检测仪的设计、生产、采购和检验，促进电力设备 SF6 气体分解产物 带电检测技术的应用，提高电网的运行可靠性，制定本部分。
《电力设备带电检测仪器技术规范》标准分为二十二个部分： ——第 1 部分：带电检测仪器通用技术规范； ——第 2 部分：红外热像仪技术规范； ——第 3 部分：紫外成像仪技术规范； ——第 4-1 部分：油中溶解气体分析带电检测仪器技术规范（气相色谱法）； ——第 4-2 部分：油中溶解气体分析带电检测仪器技术规范（光声光谱法）； ——第 5 部分：高频法局部放电带电检测仪器技术规范； ——第 6 部分：电力设备接地电流带电检测仪器技术规范； ——第 7 部分：电容型设备绝缘带电检测仪器技术规范； ——第 8 部分：特高频法局部放电带电检测仪器技术规范； ——第 9 部分：超声波法带电检测仪器技术规范； ——第 10 部分：支柱瓷绝缘子带电探伤测试仪器技术规范； ——第 11 部分：SF6 气体湿度带电检测仪器技术规范； ——第 12 部分：SF6 气体纯度带电检测仪器技术规范； ——第 13 部分：SF6 气体分解物带电检测仪器技术规范； ——第 14 部分：SF6 气体泄漏激光成像法带电检测仪器技术规范； ——第 15 部分：SF6 气体泄漏红外成像法带电检测仪器技术规范； ——第 16 部分：暂态地电压法带电检测仪器技术规范； ——第 17 部分：开关设备机械特性带电检测仪器技术规范； ——第 18 部分：开关设备分合闸电流参数带电检测仪器技术规范； ——第 19 部分：变压器有载分接开关声学指纹带电检测仪器技术规范； ——第 20 部分：电抗器振动测试仪技术规范； ——第 21 部分：X 射线成像检测仪技术规范。 本部分为《电力设备带电检测仪器技术规范》标准的第 13 部分，应与 Q/GDW XXX 《电力设备 带电检测仪器技术规范第 1 部分：带电检测仪器通用技术规范》结合使用。 本部分由国家电网公司运维检修部提出并解释。 本部分由国家电网公司科技部归口。 本部分起草单位：。 本部分主要起草人：。 本部分首次发布。 本部分在执行过程中的意见或建议反馈至国家电网公司科技部。

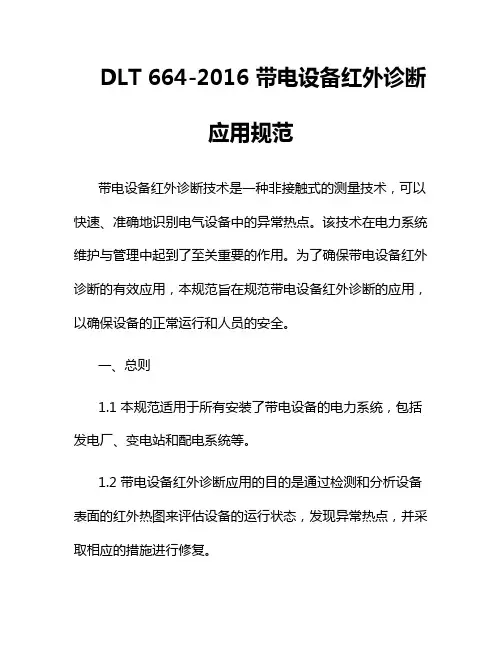

DLT 664-2016 带电设备红外诊断应用规范
DLT 664-2016 带电设备红外诊断应用规范带电设备红外诊断技术是一种非接触式的测量技术，可以快速、准确地识别电气设备中的异常热点。
该技术在电力系统维护与管理中起到了至关重要的作用。
为了确保带电设备红外诊断的有效应用，本规范旨在规范带电设备红外诊断的应用，以确保设备的正常运行和人员的安全。
一、总则1.1 本规范适用于所有安装了带电设备的电力系统，包括发电厂、变电站和配电系统等。
1.2 带电设备红外诊断应用的目的是通过检测和分析设备表面的红外热图来评估设备的运行状态，发现异常热点，并采取相应的措施进行修复。
1.3 带电设备红外诊断应用应由经过培训并持有相关证书的人员进行操作。
二、设备选择与准备2.1 选择合适的红外热像仪进行诊断，应具备以下基本要求：（1）分辨率不低于320 x 240像素；（2）测温范围适应所需测量温度；（3）测量误差不超过2%；（4）记录和存储红外热图功能；（5）适应不同工作环境的防护等级；（6）便于操作和携带。
2.2 设备的使用前应进行校准，确保测量的准确性和可靠性。
2.3 设备的清洁与维护应按照厂商要求进行，以确保设备的正常工作和延长使用寿命。
三、诊断操作3.1 确保设备带电状态下进行红外诊断，操作人员应按照相关安全规定和工作程序进行操作，佩戴防护装备。
3.2 在测量过程中应注重环境因素的影响，如气温、湿度、风速等，确保测量结果的准确性。
必要时应进行修正。
3.3 按照设备的具体类型和特点，选择合适的测量位置和角度，保证测量精度。
测量过程中应避免阳光直射和遮挡物的影响。
3.4 对于不同类型的带电设备，应按照相关标准和要求进行红外诊断，及时发现异常热点，并记录和分析异常情况。
3.5 当发现异常热点时，应及时采取措施进行修复，修复后应重新进行红外诊断，确保问题得到解决。
四、报告与记录4.1 在进行红外诊断后，应及时编制红外诊断报告。
报告中应包括设备信息、测量日期、表面温度测量结果和异常情况的描述等内容。
带电检测技术
局部放电分类：悬浮放电
高压电力设备中某一金属 部件，由于结构上的原因， 运输过程和运行中造成断 裂，松动或者接触不良， 失去接地，处于高压与低 压电间，按其阻抗形成分 压。而在这一金属上产生 一对地电位，称之为悬浮 电位。 悬浮放电模型图
自由金属颗粒放电
自由金属颗粒模型图
绝缘内部气隙放电
气隙放电模型图
尖端放电
分类： 导体上的尖端 壳体上的尖端
金属尖端放电模型图
GIS设备局部放电的检测
1- 导体上的毛刺； 3- 悬浮屏蔽(接触不良)； 5- 盆式绝缘子上的颗粒
2- 壳体上的毛刺 4- 自由移动的金属颗粒 6- 盆式绝缘子内部缺陷
GIS内部一旦出现绝缘缺陷，极易造成设备故障，引起的 停电时间较长，检修费用也很高； 国内已经发生了数起较为严重的GIS事故，过去那种认为 GIS设备免维护的观点已不被认同； CIGRE调查表明，50％以上的GIS故障是可预先发现的； 在GIS的交接试验中监视局部放电信号，对运行中的GIS 进行定期监测，均是保障安全运行的有效手段 。
GIS局部放电检测技术
特高频检测法 超声波检测法 气体分析法
超声波局部放电检测的原理
局部放电，伴随有爆裂状的声发射，产生超声波，且很 快向四周介质传播。通过安装在电力设备外壁上的超声波传 感器，将超声波信号转换为电信号，就能对设备的局部放电 水平进行测量。
使用的仪器
局部放电超声波检测位置示意图
避雷器运行中持续电流检测
电气设备带电红外诊断应用规范DL_T(二)
电气设备带电红外诊断应用规范DL_T(二)1. 范围本规范规定了电气设备带电红外诊断的基本要求、诊断方法、诊断程序、诊断结果分析及处理要求等内容。
本规范适用于电力系统、工矿企业、科研院所等领域的电气设备带电红外诊断工作。
2. 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
（1）DL/T 6642016 电气设备带电红外诊断技术导则（2）GB/T 184422013 高压交流断路器（3）GB/T 110222011 高压开关设备和控制设备标准的通用技术条件（4）GB/T 76742008 电力系统用绝缘油（5）GB/T 5072002 高压交流断路器运行规程3. 术语和定义3.1 带电红外诊断在电气设备运行过程中，利用红外热像仪对其表面温度分布进行实时监测，分析设备的热状态，发现潜在缺陷，判断设备健康状况的一种无损检测方法。
3.2 红外热像仪一种非接触式测温设备，通过检测被测物体发射的红外辐射，将温度分布转换成可视化的热像图。
3.3 温度梯度物体在空间不同位置的温度差。
3.4 热像图红外热像仪输出的温度分布图像，以不同颜色表示不同温度。
4. 基本要求4.1 诊断人员（1）应具备电气设备运行维护、检修、试验等相关知识。
（2）应熟悉红外热像仪的操作方法及诊断技巧。
（3）应具备一定的红外热像图分析能力。
4.2 诊断设备（1）红外热像仪应符合国家相关标准，具有高精度、高稳定性、高分辨率等特点。
（2）红外热像仪应具备以下功能：a) 实时显示热像图，具有温度测量、温度梯度分析等功能；b) 具备数据存储、回放、分析、输出等功能；c) 具备远程控制、数据传输等功能。
（3）诊断设备应定期进行校验和检定，确保其性能稳定可靠。
4.3 诊断环境（1）诊断现场应具备良好的光照条件，避免强光直射。
（2）诊断现场应保持清洁、干燥、无尘，避免潮湿、腐蚀性气体等影响诊断效果。
带电设备红外诊断应用规范(1)
带电设备红外诊断应用规范(1)一、引言1.1 背景与意义随着我国经济的快速发展，电力系统规模不断扩大，电力设备的安全运行越来越受到重视。
带电设备红外诊断技术作为一种新兴的检测手段，能够在不影响设备正常运行的情况下，实时监测设备的热态变化，为设备故障诊断提供有力支持。
为确保红外诊断技术在带电设备检测中的有效应用，制定本规范。
1.2 适用范围本规范适用于红外诊断技术在电力系统带电设备检测中的应用，包括发电、输电、变电、配电和用电设备的红外检测。
二、红外诊断设备与仪器2.1 设备选型2.1.1 红外热像仪红外热像仪是红外诊断技术的核心设备，应具备以下性能：（1）高分辨率：至少320×240像素；（2）高灵敏度：≤0.05℃温差分辨率；（3）宽温度范围：20℃～+500℃；（4）高速成像：≥30帧/秒；（5）多角度拍摄：具有旋转、倾斜等功能。
2.1.2 辅助设备辅助设备包括：红外热像仪专用电源、三脚架、镜头保护罩、数据传输线、计算机等。
2.2 仪器校准2.2.1 校准周期红外热像仪的校准周期为6个月，如有特殊情况，可根据实际使用情况进行调整。
2.2.2 校准内容校准内容包括：温度范围、分辨率、响应时间、线性度等。
2.2.3 校准方法采用标准黑体辐射源进行校准，按照国家相关标准执行。
三、红外诊断方法与流程3.1 红外诊断方法3.1.1 表面温度法表面温度法是通过测量设备表面温度分布，判断设备是否存在热缺陷。
该方法适用于高压设备、变压器、断路器等。
3.1.2 温差法温差法是通过测量设备表面温度与周围环境温度的差值，判断设备是否存在热缺陷。
该方法适用于电缆、母线、绝缘子等。
3.1.3 热图像分析热图像分析是对设备热图像进行定量分析，提取热缺陷信息。
该方法适用于复杂设备的故障诊断。
3.2 红外诊断流程3.2.1 检测准备（1）检查红外热像仪及相关设备是否正常；（2）确认检测环境：温度、湿度、风速等；（3）了解设备运行状态：负荷、电流、电压等。
电力设备带电检测技术PPT课件
电力设备带电检测技术是指在设备带电状态下，对设备的电气性能和运行状态 进行检测和诊断的技术。
特点
带电检测技术可以在设备不停运的情况下进行检测，避免了对生产和生活的影 响，同时也可以及时发现设备潜在的故障原理和方法
原理
通过各种传感器和测量仪器，对 电力设备的电压、电流、温度、 振动等参数进行测量和分析，从 而判断设备的运行状态。
详细描述
绝缘子带电检测主要通过测量绝缘子 的绝缘电阻、泄漏电流等技术参数， 评估其电气性能。同时，通过红外测 温等技术手段，可以发现绝缘子的发 热缺陷，预防事故发生。
04
带电检测技术在电力设备维护中的作
用
预防性维护
预防性维护是指在设备出现故障之前，通过定期或连续的检测来预测可能发生的 故障，从而采取相应的措施来预防故障的发生。带电检测技术可以对电力设备的 运行状态进行实时监测，及时发现潜在的故障隐患，为预防性维护提供有力支持 。
故障诊断和定位可以减少设备维修的时间和成本，提高设备的维修效率。通过快速定位故障位置，可 以避免对整个设备进行拆解和检查，减少维修时间和成本。同时，准确的故障诊断可以避免维修人员 盲目地进行维修工作，提高设备的维修质量和效率。
提高设备运行可靠性
带电检测技术可以对电力设备的运行状态进行实时监测，及 时发现设备的异常情况，避免设备在运行中出现故障。这种 技术可以提高设备的运行可靠性，减少设备故障对电力系统 的影响。
预防性维护可以降低设备故障率，提高设备的使用寿命，减少设备维修和更换的 成本。通过带电检测技术，可以提前发现设备的异常情况，及时采取措施进行维 修或更换，避免设备在运行中出现故障，影响电力系统的稳定性和可靠性。
故障诊断和定位
带电检测技术可以对电力设备的运行状态进行实时监测，通过分析设备的电气、机械和热等参数的变 化，对设备的故障进行诊断和定位。这种技术可以快速、准确地确定故障的位置和原因，为设备的维 修和更换提供依据。
电力设备带电检测仪器技术规范 第5部分：高频法局部放电带电检测仪器技术规范(征求意见稿)-20140731
ICS点击此处添加ICS号点击此处添加中国标准文献分类号Q/GDW企业标准Q/GDW XXXXX—XXXX电力设备带电检测仪器技术规范第5部分：高频法局部放电带电检测仪器技术规范Technical specification for energized test device of electrical equipment -Part 5: technical specification for high-frequency partial discharge detector（征求意见稿）XXXX-XX-XX发布XXXX-XX-XX实施目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 检测原理 (2)5 高频法局部放电带电检测仪结构组成 (2)6 产品分类与型号 (2)7 技术要求 (3)8 试验项目及要求 (4)9 检验规则 (7)10 标志、包装、运输、贮存 (9)前言高频法局部放电带电检测仪器一般用于对电力设备进行局部放电高频带电检测。
为了规范此类仪器的相关技术指标，特制定本标准。
本标准对所使用的高频法局部放电带电检测仪的技术条件、试验项目以及试验方法进行了详细规定。
本标准由国家电网公司运维检修部提出并解释。
本标准由国家电网公司科技部归口。
本标准起草单位：本标准主要起草人：本标准首次发布。
本标准在执行过程中的意见或建议反馈至国家电网公司科技部。
高频法局部放电带电检测仪器技术规范1 范围本标准规定了高频法局部放电带电检测仪器的技术要求、试验项目、调试、验收、标志、包装、运输、贮存、试验方法等。
本标准适用于高频法局部放电带电检测仪器的设计、生产、采购和检验。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6593 电子测量仪器质量检验规则GB/T 7354 局部放电测量DL/T 417 电力设备局部放电现场测量导则Q/GDW XXXX 电力设备带电检测仪器技术规范第1部分：带电检测仪器通用技术规范3 术语和定义下列术语和定义适用于本文件。
江苏省电力公司输变电设备带电检测
附件32江苏省电力公司输变电设备带电检测管理规定第一章总则第一条输变电设备的带电检测是判断运行设备是否存在缺陷，预防设备损坏并保证安全运行的重要措施之一。
为规范和有效开展电力设备带电检测工作，特制订本规定。
第二条本规定规定了输变电设备带电检测工作的管理职责、管理内容、管理要求。
第三条本规定适用于江苏省电力公司（以下简称省公司）输变电设备带电检测管理。
第二章职责分工第四条省公司生产技术部1、贯彻执行国家、上级颁发的有关标准、规程、制度和技术文件。
2、结合江苏电网的实际情况，组织制定公司范围内的有关标准和工作重点。
3、掌握输变电设备带电检测工作情况，督促、检查、协调和推动公司系统带电检测工作，组织召开带电检测工作会议。
4、组织带电检测工作中发现的重大设备缺陷调查和分析，制定反事故技术措施。
5、组织制定带电检测新技术培训工作计划，并督促实施。
6、推动带电检测科研工作的开展，督促科研成果的推广应用。
第五条省电科院设备状态评价中心1、贯彻执行国家、上级颁发的有关标准、规程、制度和技术文件。
2、参与制定、修订带电检测工作标准、技术标准、技术措施。
3、指导基层单位解决带电检测工作中存在的技术问题。
4、负责省内特高压、500kV及重要220kV变电站主设备特殊项目的带电检测工作。
5、开展带电检测科研工作，组织技术交流，推广应用科技成果。
6、参加带电检测工作中发现的重大设备缺陷调查和分析，编写技术分析报告，提出反事故技术措施。
7、负责带电检测新技术培训及应用推广工作。
8、指导带电检测仪器及装置的选型和抽检。
第六条省检修分公司1、贯彻执行国家、上级颁发的有关标准、规程、制度和技术文件。
2、结合本单位具体情况编制带电检测工作标准实施细则。
3、掌握所辖输变电设备带电检测工作情况，督促、检查、协调和推动本单位带电检测工作。
4、审核所辖输变电设备状态评价结果。
5、落实上级下达的反事故措施。
6、组织带电检测工作中发现的输变电设备重大缺陷调查分析，编写技术分析报告，提出反事故技术措施。
DLT664带电设备红外诊断应用规范(一)
DLT664带电设备红外诊断应用规范（一）一、1. 引言随着我国经济的快速发展，电力系统作为国民经济的重要支柱，其安全稳定运行至关重要。
带电设备红外诊断技术作为电力系统状态检修的重要手段，能够及时发现设备隐患，提高电力设备运行可靠性。
本规范旨在对DLT664带电设备红外诊断技术的应用进行详细阐述，为电力系统红外诊断工作提供技术指导。
2. 红外诊断技术概述2.1 红外诊断原理红外诊断技术是利用红外辐射特性，对带电设备进行非接触式检测。
任何物体在绝对温度以上都会向外辐射红外线，物体的温度越高，辐射的红外线越强。
通过检测设备表面温度分布，可以判断设备内部是否存在故障。
2.2 红外诊断设备红外诊断设备主要包括红外热像仪、红外测温仪、红外热电视等。
红外热像仪可以实时显示设备表面温度分布，具有高分辨率、高灵敏度等特点；红外测温仪主要用于测量设备表面温度，具有测量速度快、精度高等优点；红外热电视则适用于远距离、大范围的红外检测。
3. 红外诊断技术在DLT664带电设备中的应用3.1 DLT664带电设备概述DLT664带电设备主要包括变压器、断路器、隔离开关、互感器、套管等。
这些设备在运行过程中，由于长期承受电压、电流等负荷，容易产生局部过热现象，导致设备故障。
3.2 红外诊断在DLT664带电设备中的应用3.2.1 变压器红外诊断变压器是电力系统中的关键设备，其运行状态直接影响电力系统的安全稳定。
红外诊断技术在变压器中的应用主要包括：（1）检测变压器绕组热点温度，判断绕组是否存在局部过热现象；（2）检测变压器油枕、散热器等部件的温度，判断油温是否正常；（3）检测变压器套管、引线等部件的温度，判断是否存在接触不良、绝缘老化等问题。
3.2.2 断路器红外诊断断路器是电力系统中用于保护线路和设备的开关设备。
红外诊断技术在断路器中的应用主要包括：（1）检测断路器触头温度，判断触头接触是否良好；（2）检测断路器灭弧室温度，判断灭弧室是否存在局部过热现象；（3）检测断路器本体温度，判断本体是否存在故障。
带电设备红外诊断应用规范 (1)(3)
铁磁损耗致热性设备
110kV#2主变升高座底部 漏磁缺陷
变压器大盖螺栓发热
电压分布异常和泄漏电流增大致热性
35kV隔离开关表面污秽 严重引起的发热
复兴变500kV隔离开关表面污秽 严重引起的发热
缺油及其他故障
110kV＃2主变C相套管 缺油故障
220kV＃1主变C相套管缺油故障
缺油及其他故障
2 规范性引用文件
• GB/T 6592 电工和电子测量设备性能表示（GB/T 65921996, IEC 60359：1987 , IDT ) • GB/T 11022 高压开关设备和控制设备标准的共同技术要 求（GB/T 11022-1999，IEC60694：1996, EQV ) • DL 408 电业安全工作规程（发电厂和变电所电气部分） • DL 409 电业安全工作规程（电力线路部分） • IEC 60068 电工电子产品环境试验 • IEC 61000 电磁兼容
电流致热性设备
岗市变500kV隔离开关接触不 良缺陷
船山变220kV2母跳线路触不 良缺陷
电流致热性设备
云田500kV电流互感器柱头接 触不良缺陷
云田变500kV＃2主变中压套管柱内 部接触不良缺陷
3 术语和定义
3.9 综合致热型设备 既有电压效应，又有或磁回路组成的高压电气设备，由于铁芯的磁 滞、涡流产生的损耗称为铁磁损。如果由于设备结构 设计不合理、运行不正常，或者由于铁芯材质不良， 铁芯片间绝缘受损，出现局部或多点短路，引起磁滞 或磁饱和在铁芯片间短路处生产短路环流，增大铁损 并导致局部过热。对于变压器、电抗器，还会在铁制 箱体产生涡流发热。由于交变磁场的作用，电器内部 或截流导体附近的非磁性导电材料制成的零部件有时 也会产生涡流损耗。
电力设备带电检测技术规范
电力设备带电检测技术规（试行）国家电网公司2010年1月目录前言 (I)1 围 (1)2 规性引用文件 (1)3 定义 (1)5 变压器检测项目、周期和标准 (4)6 套管检测项目、周期和标准 (5)7 电流互感器检测项目、周期和标准 (6)8 电压互感器、耦合电容器检测项目、周期和标准 (8)9 避雷器检测项目、周期和标准 (9)10 GIS本体检测项目、周期和标准 (10)11 开关柜检测项目、周期和标准 (12)12 敞开式SF6断路器检测项目、周期和标准 (12)13 高压电缆带电检测项目、周期和标准 (13)附录A 高频局部放电检测标准 (17)附录B 高频局部放电检测典型图谱 (18)附录C GIS超高频局部放电检测典型图谱 (21)附录D 高压电缆局部放电典型图谱 (29)附录E 编制说明 (30). . . .前言电力设备带电检测是发现设备潜伏性运行隐患的有效手段，是电力设备安全、稳定运行的重要保障。
为规和有效开展电力设备带电检测工作，参考国外有关标准，结合实际情况，制订本规。
本标准附录A为规性附录，附录B、附录C、附录D为资料性附录。
本标准由国家电网公司生产技术部提出。
本标准由国家电网公司科技部归口。
本标准主要起草单位：市电力公司、中国电力科学研究院、国网电力科学研究院本标准参加起草单位：省电力公司、省电力公司、省电力公司本标准的主要起草人：庆时、国强、丁屹峰、晓昆、黄鹤鸣、清华、颖、闫春雨、毛光辉、江、牛进仓、白、王承玉本标准由国家电网公司生产部负责解释。
本标准自发布之日起实施。
1 围本规规定了主要电力设备带电检测的项目、周期和判断标准，用以判断在运设备是否存在缺陷，从而预防设备发生故障或损坏，保障设备安全运行。
本规适用于10kV及以上交流电力设备的带电检测。
2 规性引用文件下列文件中的条款通过本规的引用而成为本规的条款，其最新版本适用于本规。
GB50150电气装置安装工程电气设备交接试验标准GB/T7354 局部放电测量GB/T7252 变压器油中溶解气体分析和判断标准GB7674六氟化硫封闭式组合电器GB/T8905六氟化硫设备中气体管理和检验导则GB/T 5654 液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量DL/T596 电力设备预防性试验规程DL/T664 带电设备红外诊断应用规DL 419电力用油名词术语DL 429.9 绝缘油介电强度测定法Q/GDW 168 输变电设备状态检修试验规程Q/GDW 169 油浸式变压器（电抗器）状态评价导则Q/GDW 170 油浸式变压器（电抗器）状态检修导则Q/GDW 171 SF6高压断路器状态评价导则Q/GDW 172 SF6高压断路器状态检修导则3 定义3.1带电检测一般采用便携式检测设备，在运行状态下，对设备状态量进行的现场检测，其检测方式为带电短时间检测，有别于长期连续的在线监测。
电力设备带电检测仪器技术规范第7部分：电容型设备绝缘带电检测仪器技术规范
Q/GDW
国 家 电 网 公 司 企 业 标 准
Q/GDW XXXXX—XXXX
电力设备带电检测仪器技术规范 第 7 部分：电容型设备绝缘带电检测仪器 技术规范
Technical specification for live-testing device of electrical equipment - Part 7: Technical standard for insulation charged monitoring device of capacitive equipment 点击此处添加与国际标准一致性程度的标识
1
Q/GDW XXXXX—XXXX 采用绝对测量法时，应注意电压互感器角差及环境等因素影响。 4.2 相对测量法 选择与被试设备 CX 同相的另一台电容型设备作为参考设备 CN，通过设备末屏接地线上的信号取样 单元分别测量被试设备电流信号 Ix 和参考设备电流信号 IN（测试原理图如图 2 所示），计算出电流基 波信号的相位差值和幅值比值，从而获得被试设备和参考设备间的相对介质损耗因数和相对电容量比 值。 相对测量法的测试结果受外部因素的影响较小。
本部分参加起草单位： 本部分主要起草人：。 本部分首次发布。 本部分在执行过程中的意见或建议反馈至国家电网公司科技部门。
II
Q/GDW XXXXX—XXXX
电力设备带电检测仪器技术规范 第 7 部分：电容型设备绝缘带电 检测技术规范
1 范围
本部分规定了电容型设备绝缘带电检测仪器的技术要求、 试验项目及要求、 检验规则、 标志、 包装、 运输、贮存要求等。 本部分适用于电容型设备绝缘带电检测仪器的设计、生产、采购和检验。 2 规范性引用文件
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力设备带电检测技术规范国家电网公司2010年1月目录前言 (I)1 范围 (1)2 规范性引用文件 (1)3 定义 (1)5 变压器检测项目、周期和标准 (4)6 套管检测项目、周期和标准 (5)7 电流互感器检测项目、周期和标准 (6)8 电压互感器、耦合电容器检测项目、周期和标准 (8)9 避雷器检测项目、周期和标准 (9)10 GIS本体检测项目、周期和标准 (10)11 开关柜检测项目、周期和标准 (12)12 敞开式SF6断路器检测项目、周期和标准 (12)13 高压电缆带电检测项目、周期和标准 (13)附录A 高频局部放电检测标准 (17)附录B 高频局部放电检测典型图谱 (18)附录C GIS超高频局部放电检测典型图谱 (21)附录D 高压电缆局部放电典型图谱 (29)附录E 编制说明 (30)。
前言电力设备带电检测是发现设备潜伏性运行隐患的有效手段，是电力设备安全、稳定运行的重要保障。
为规范和有效开展电力设备带电检测工作，参考国内外有关标准，结合实际情况，制订本规范。
本标准附录A为规范性附录，附录B、附录C、附录D为资料性附录。
本标准由国家电网公司生产技术部提出。
本标准由国家电网公司科技部归口。
本标准主要起草单位：北京市电力公司、中国电力科学研究院、国网电力科学研究院本标准参加起草单位：江苏省电力公司、福建省电力公司、湖北省电力公司本标准的主要起草人：刘庆时、张国强、丁屹峰、韩晓昆、黄鹤鸣、杨清华、赵颖、闫春雨、毛光辉、彭江、牛进仓、孙白、王承玉本标准由国家电网公司生产部负责解释。
本标准自发布之日起实施。
1 范围本规范规定了主要电力设备带电检测的项目、周期和判断标准，用以判断在运设备是否存在缺陷，从而预防设备发生故障或损坏，保障设备安全运行。
本规范适用于10kV及以上交流电力设备的带电检测。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款，其最新版本适用于本规范。
GB50150电气装置安装工程电气设备交接试验标准GB/T7354 局部放电测量GB/T7252 变压器油中溶解气体分析和判断标准GB7674六氟化硫封闭式组合电器GB/T8905六氟化硫设备中气体管理和检验导则GB/T 5654 液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量DL/T596 电力设备预防性试验规程DL/T664 带电设备红外诊断应用规范DL 419电力用油名词术语DL 429.9 绝缘油介电强度测定法Q/GDW 168 输变电设备状态检修试验规程Q/GDW 169 油浸式变压器（电抗器）状态评价导则Q/GDW 170 油浸式变压器（电抗器）状态检修导则Q/GDW 171 SF6高压断路器状态评价导则Q/GDW 172 SF6高压断路器状态检修导则3 定义3.1带电检测一般采用便携式检测设备，在运行状态下，对设备状态量进行的现场检测，其检测方式为带电短时间内检测，有别于长期连续的在线监测。
3.2高频局部放电检测高频局部放电检测技术是指对频率介于3MHz-30MHz区间的局部放电信号进行采集、分析、判断的一种检测方法。
3.3红外热像检测利用红外热像技术，对电力系统中具有电流、电压致热效应或其他致热效应的带电设备进行检测和诊断。
3.4超声波信号检测超声波检测技术是指对频率介于20kHz-200kHz区间的声信号进行采集、分析、判断的一种检测方法。
3.5超高频局部放电检测超高频检测技术是指对频率介于300MHz-3000MHz区间的局部放电信号进行采集、分析、判断的一种检测方法。
3.6暂态地电压检测局部放电发生时，在接地的金属表面将产生瞬时地电压，这个地电压将沿金属的表面向各个方向传播。
通过检测地电压实现对电力设备局部放电的判别和定位。
3.7接地电流测量通过电流互感器或钳形电流表对设备接地回路的接地电流进行检测。
3.8相对介质介质损耗因数两个电容型设备在并联情况下或异相相同电压下在电容末端测得两个电流矢量差，对该差值进行正切换算，换算所得数值叫做相对介质介质损耗因数。
3.9SF6气体分解物检测在电弧、局部放电或其他不正常工作条件作用下，SF6气体将生成SO2、H2S等分解产物。
通过对SF6气体分解物的检测，达到判断设备运行状态的目的。
3.10SF6气体泄漏成像法检测通过利用成像法技术（如：激光成像法、红外成像法），可实现SF6设备的带电检漏和泄漏点的精确定位。
3.11金属护套接地系统为限制电缆金属护套感应电压，将电缆金属护套通过不同方式与地电位连接构成的完整系统。
4 总则4.1对电力设备的带电检测是判断运行设备是否存在缺陷，预防设备损坏并保证安全运行的重要措施之一。
4.2带电检测实施原则带电检测的实施，应以保证人员、设备安全、电网可靠性为前提，安排设备的带电检测工作。
在具体实施时，应根据本地区实际情况（设备运行情况、电磁环境、检测仪器设备等），依据本规范，制定适合本地区的实施细则或补充规定。
4.2.1带电局部放电检测判定带电局部放电检测中缺陷的判定应排除干扰，综合考虑信号的幅值、大小、波形等因素，确定是否具备局部放电特征。
4.2.2缺陷定位电力设备互相关联，在某设备上检测到缺陷时，应当对相邻设备进行检测，正确定位缺陷。
同时，采用多种检测技术进行联合分析定位。
4.2.3与设备状态评价相结合状态检测是开展设备状态评价的基础，为消隐除患、更新改造提供必要的依据。
同时，状态评价为较差的设备、家族缺陷设备等是下一周期状态检测的重点对象。
最终目的都是尽最大可能控制设备故障停电风险、减少事故损失。
4.2.4与电网运行方式结合同一电网在不同运行方式下存在不同的关键风险点，阶段性的带电检测工作应围绕电网运行方式来展开，对关键设备适度加强测试能有效防范停电、电网事故。
4.2.5与停电检测结合带电检测是对常规停电检测的弥补，同时也是对停电检测的指导。
但是带电检测也不能解决全部问题，必要时、部分常规项目还是需要停电检测。
所以应以带电检测为主，辅以停电检测。
4.2.6横向与纵向比较同样运行条件、同型号的电力设备之间进行横向比较，同一设备历次检测进行纵向比较，是有效的发现潜在问题的方法。
4.2.7新技术应用带电检测已被证实为有效的检测手段，新技术不断涌现。
在保证电网、设备安全的前提下，积极探索使用新技术，积累经验，保证电网安全运行。
4.3在进行与温度和湿度有关的各种检测时(如红外热像检测等)，应同时测量环境温度与湿度。
4.4进行检测时，环境温度一般应高于+5℃；室外检测应在良好天气进行，且空气相对湿度一般不高于80%。
4.5室外进行红外热像检测宜在日出之前、日落之后或阴天进行。
4.6室内检测局部放电信号宜采取临时闭灯、关闭无线通讯器材等措施，以减少干扰信号。
4.7进行设备检测时，应结合设备的结构特点和检测数据的变化规律与趋势，进行全面地、系统地综合分析和比较，做出综合判断。
4.8对可能立即造成事故或扩大损伤的缺陷类型（如涉及固体绝缘的放电性严重缺陷、产气速率超过标准注意值等），应尽快停电进行针对性诊断试验，或采取其它较稳妥的监测方案。
4.9在进行带电检测时，带电检测接线应不影响被检测设备的安全可靠性。
4.10当采用一种检测方法发现设备存在问题时，要采用其它可行的方法进一步进行联合检测，检测过程中发现异常信号，应注意组合技术的应用进行关联分析。
4.11当设备存在问题时，信号应具有可重复观测性，对于偶发信号应加强跟踪，并尽量查找偶发信号原因。
4.12老旧设备局部放电带电检测带电高频局部放电检测需从末屏引下线抽取信号，很多老旧设备没有末屏引下线，不能有效进行带电检测，可以在工作中结合停电安装末屏端子箱和引下线，为带电检测创造条件。
从末屏抽取信号时，尽量采用开口抽取信号，不影响被检测设备的安全可靠运行。
4.13带电检测信号表现出的家族性特征应重视带电检测发现家族性缺陷的分析统计工作，查找缺陷发生的本质原因，着重从设备的设计、材质、工艺等方面查找，总结同型、同厂、同工艺的设备是否存在同样缺陷隐患，并分析这些缺陷在带电状态下表征出来的信号是否具有家族性特征。
5 变压器检测项目、周期和标准序号项目周期标准说明1 红外热像检测1）半年至1年2）投运后3）必要时按DL/T664要求执行。
新设备投运后1周内完成。
2 油中溶解气体分析1）330kV 及以上：3月；220kV：半年；110kV及66kV：1年；2）投运后3）必要时按Q/GDW 168要求执行。
1）异常情况应缩短检测周期。
2）已安装成熟在线监测的设备，可根据情况适当缩短在线检测周期，延长人工取样周期。
3 高频局部放电检测1）1年至2年2）投运后3）必要时1）正常：无典型放电图谱。
2）异常：在同等条件下同类设备检测的图谱有明显区别。
3）缺陷：具有典型局部放电的检测图谱。
1）与标准图谱（附录）比较。
2）新设备投运、大修后1周内完成。
3）适用于铁芯、夹件及电容末屏接地线，其它结构参照执行。
4）异常情况应缩短检测周期。
4 铁芯接地电流测量必要时≤100mA当怀疑有铁芯多点接地时进行该项测量5.1红外热像检测检测变压器箱体、储油柜、套管、引线接头及电缆终端，红外热像图显示应无异常温升、温差和/或相对温差。
检测和分析方法参考DL/T664。
5.2油中溶解气体分析对于66kV及以上设备，除例行试验外，新投运、对核心部件或主体进行解体性检修后重新投运的变压器，在投运后的第1、4、10、30天各进行一次本项试验。
若有增长趋势，即使小于注意值，也应缩短试验周期。
烃类气体含量较高时，应计算总烃的产气速率。
取样及测量程序参考GB/T7252，同时注意设备技术文件的特别提示。
当怀疑有内部缺陷（如听到异常声响）、气体继电器有信号、经历了过负荷运行以及发生了出口或近区短路故障时，应进行额外的取样分析。
5.3高频局部放电检测检测从套管末屏接地线、高压电缆接地线（变压器为电缆出线结构）、铁芯和夹件接地线上取信号。
正常时应无典型放电图谱（见附录B）。
当怀疑有局部放电时，比较其它检测方法，如油中溶解气体分析、超高频局部放电检测、超声波检测等方法对该设备进行综合分析。
6 套管检测项目、周期和标准序号项目周期标准说明1 红外热像检测1）半年至1年2）投运后3）必要时按DL/T664要求执行。
新设备投运后1周内完成。
2 高频局部放电检测1）1年至2年2）投运后3）必要时1）正常：无典型放电图谱。
2）异常：在同等条件下同类设备检测的图谱有明显区别。
3）缺陷：具有典型局部放电的检测图谱。
1）与标准图谱（附录）比较。
2）新设备投运、大修后1周内完成。
3）适用于电容末屏接地线，其它结构参照执行。
4）异常情况应缩短检测周期。
3 相对介质介质损耗因数1）1年至2年2）投运后3）必要时1）正常：初值差≤10%。
