原子对电子的散射强度远高于原子对X射线的散射强度;
3
与 X 射线的衍射一样,电子衍射也有衍射的方向和强度,但
由于电子衍射束的强度一般较强,衍射的目的是进行微区的结 构分析,因此,需要的是衍射斑点或衍射线的位置,而不是强 度,因此,电子衍射中主要分析的是其方向问题。而衍射强度 在X射线的衍射分析中则起着非常重要的作用。 电子衍射方向与X射线一样,同样决定于布拉格方程:
选区电子衍射(SAED,selected area electron diffraction) 由选区形貌观察与电子衍射结构分析的微区对应性 ,实现晶体样品的形貌特征与晶体学性质的原位分 析。 简单地说,选区电子衍射借助设置在物镜像平面的 选区光栏,可以对产生衍射的样品区域进行选择, 并对选区范围的大小加以限制,从而实现形貌观察 和电子衍射的微观对应。 。
8
选区电子衍射的准确性: 1)物镜球差的影响。 2)物镜聚焦的影响。
TiO2纳米材料
晶体可视化软件——可以模拟选区电子衍射和粉末 衍射 包含CrystalMaker、CrystalDiffract (模拟粉末衍射)、 SingleCrystal(模拟选区电子衍射)、 Crystal.Impact.Diamond
选区电子衍射的基本原理见图。选区光栏用于挡住 光栏孔以外的电子束,只允许光栏孔以内视场所对 应的样品微区的成像电子束通过,使得在荧光屏上 观察到的电子衍射花样仅来自于选区范围内晶体的 贡献。 实际上,选区形貌观察和电子衍射花样不能完全对
选区电子衍射的操作: 1) 在成像的操作方式下,使物镜精确聚焦,获得清 晰的形貌像。 2) 插入并选用尺寸合适的选区光栏围住被选择的视 场。 3) 减小中间镜电流,使其物平面与物镜背焦面重合 ,转入衍射操作方式。对于近代的电镜,此步操作 可按“衍射”按钮自动完成。 4) 移出物镜光栏,在荧来自百度文库屏上显示电子衍射花样可 供观察。 5) 需要拍照记录时,可适当减小第二聚光镜电流, 获得更趋近平行的电子束,使衍射斑点尺寸变小。
选区电子衍射SAED
-------------选区电子衍射 衍射花样的标定
电子衍射
是指入射电子与晶体作用后,发生弹性散射的电子, 由于其波动性,发生了相互干涉作用,在某些方向上 得到加强,而在某些方向上则被削弱的现象。
在相干散射增强的方向上产生电子衍射束。根据能量的高低:
低能电子衍射:电子能量较低,加速电压仅有 10~500 V,主要用于表面的结构分析 高能电子衍射:高能电子衍射的电子能量高,加速 电压一般在100 kV以上,透射电镜 采用的就是高能电子束。
4
当电子波的波长小于两倍晶面间距时,才能发 生衍射。常见晶体的晶面间距都在0. 2 ~ 0. 4 nm 之间,电子波的波长一般在 0. 00251 ~ 0.00370 nm ,因此,电子束在晶体中产生衍射是不成问 题的。且其衍射半角 θ 极小,一般在 10-3 ~ 10-2 rad之间。
5
选区电子衍射SAED基本原理
四氧化三铁
2
电子衍射

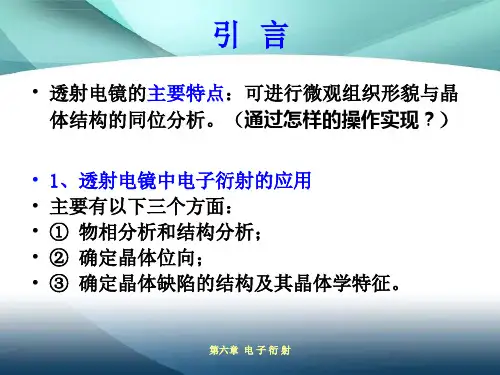

电子衍射在材料科学中已得到广泛应用,主要用于材料的物 相和结构分析、晶体位向的确定和晶体缺陷及其晶体学特征的 表征等三个方面。 电子衍射与X射线衍射的异同点 电子衍射的原理与X射线的衍射原理基本相似, 根据与电子束作用单元的尺寸不同, 分为原子对电子束的散射、单胞对电子束的散射和单晶体对 电子束的散射有3种。 原子对电子的散射又包括原子核和核外电子两部分的散射, 这不同于原子对 X射线的散射,因为原子中仅核外电子对 X 射 线产生散射,而原子核对X射线的散射反比于自身质量的平方, 相比于电子散射就可忽略不计
