压电式传感器实验报告

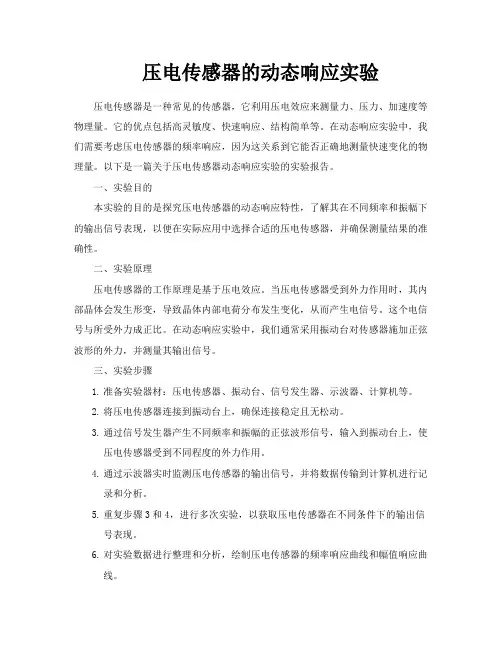

压电传感器的动态响应实验
压电传感器的动态响应实验压电传感器是一种常见的传感器，它利用压电效应来测量力、压力、加速度等物理量。
它的优点包括高灵敏度、快速响应、结构简单等。
在动态响应实验中，我们需要考虑压电传感器的频率响应，因为这关系到它能否正确地测量快速变化的物理量。
以下是一篇关于压电传感器动态响应实验的实验报告。
一、实验目的本实验的目的是探究压电传感器的动态响应特性，了解其在不同频率和振幅下的输出信号表现，以便在实际应用中选择合适的压电传感器，并确保测量结果的准确性。
二、实验原理压电传感器的工作原理是基于压电效应。
当压电传感器受到外力作用时，其内部晶体会发生形变，导致晶体内部电荷分布发生变化，从而产生电信号。
这个电信号与所受外力成正比。
在动态响应实验中，我们通常采用振动台对传感器施加正弦波形的外力，并测量其输出信号。
三、实验步骤1.准备实验器材：压电传感器、振动台、信号发生器、示波器、计算机等。
2.将压电传感器连接到振动台上，确保连接稳定且无松动。
3.通过信号发生器产生不同频率和振幅的正弦波形信号，输入到振动台上，使压电传感器受到不同程度的外力作用。
4.通过示波器实时监测压电传感器的输出信号，并将数据传输到计算机进行记录和分析。
5.重复步骤3和4，进行多次实验，以获取压电传感器在不同条件下的输出信号表现。
6.对实验数据进行整理和分析，绘制压电传感器的频率响应曲线和幅值响应曲线。
四、实验结果及分析1.实验数据整理在实验过程中，我们记录了不同频率和振幅下的压电传感器的输出信号数据。
以下是部分实验数据的表格：根据实验数据，我们绘制了压电传感器的频率响应曲线和幅值响应曲线。
从频率响应曲线中可以看出，随着频率的增加，压电传感器的输出信号逐渐减小。
这主要是因为高频信号会导致传感器的谐振频率发生变化，从而影响其灵敏度和响应速度。
在低频范围内，传感器的输出信号受频率影响较小，因此适用于低频测量。
幅值响应曲线则显示了压电传感器在不同振幅下的输出信号表现。

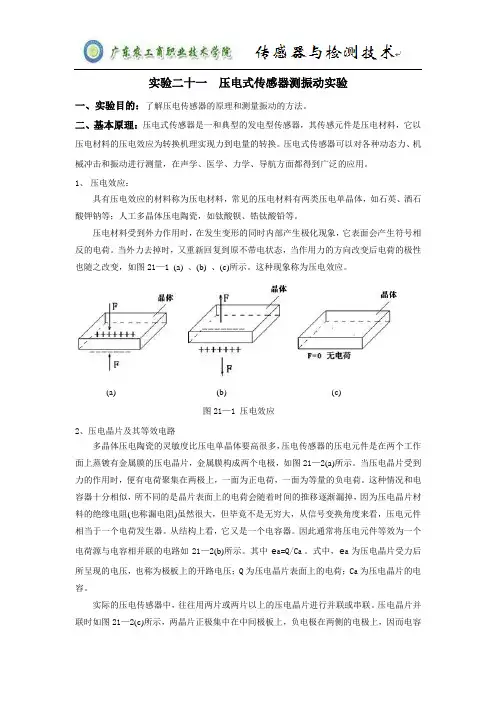

压电式传感器测振动实验.
实验二十一压电式传感器测振动实验一、实验目的：了解压电传感器的原理和测量振动的方法。
二、基本原理：压电式传感器是一和典型的发电型传感器，其传感元件是压电材料，它以压电材料的压电效应为转换机理实现力到电量的转换。
压电式传感器可以对各种动态力、机械冲击和振动进行测量，在声学、医学、力学、导航方面都得到广泛的应用。
1、压电效应：具有压电效应的材料称为压电材料，常见的压电材料有两类压电单晶体，如石英、酒石酸钾钠等；人工多晶体压电陶瓷，如钛酸钡、锆钛酸铅等。
压电材料受到外力作用时，在发生变形的同时内部产生极化现象，它表面会产生符号相反的电荷。
当外力去掉时，又重新回复到原不带电状态，当作用力的方向改变后电荷的极性也随之改变，如图21—1 (a) 、(b) 、(c)所示。
这种现象称为压电效应。
(a) (b) (c)图21—1 压电效应2、压电晶片及其等效电路多晶体压电陶瓷的灵敏度比压电单晶体要高很多，压电传感器的压电元件是在两个工作面上蒸镀有金属膜的压电晶片，金属膜构成两个电极，如图21—2(a)所示。
当压电晶片受到力的作用时，便有电荷聚集在两极上，一面为正电荷，一面为等量的负电荷。
这种情况和电容器十分相似，所不同的是晶片表面上的电荷会随着时间的推移逐渐漏掉，因为压电晶片材料的绝缘电阻(也称漏电阻)虽然很大，但毕竟不是无穷大，从信号变换角度来看，压电元件相当于一个电荷发生器。
从结构上看，它又是一个电容器。
因此通常将压电元件等效为一个电荷源与电容相并联的电路如21—2(b)所示。
其中e a=Q/C a。
式中，e a为压电晶片受力后所呈现的电压，也称为极板上的开路电压；Q为压电晶片表面上的电荷；C a为压电晶片的电容。
实际的压电传感器中，往往用两片或两片以上的压电晶片进行并联或串联。
压电晶片并联时如图21—2(c)所示，两晶片正极集中在中间极板上，负电极在两侧的电极上，因而电容量大，输出电荷量大，时间常数大，宜于测量缓变信号并以电荷量作为输出。
传感器检测实验报告
一、实验目的1. 了解传感器的基本原理和检测方法。
2. 掌握不同类型传感器的应用和特性。
3. 通过实验，验证传感器检测的准确性和可靠性。
4. 培养动手能力和分析问题的能力。
二、实验原理传感器是将物理量、化学量、生物量等非电学量转换为电学量的装置。
本实验主要涉及以下几种传感器：1. 电阻应变式传感器：利用应变片将应变转换为电阻变化，从而测量应变。
2. 电感式传感器：利用线圈的自感或互感变化，将物理量转换为电感变化，从而测量物理量。
3. 电容传感器：利用电容的变化，将物理量转换为电容变化，从而测量物理量。
4. 压电式传感器：利用压电效应，将物理量转换为电荷变化，从而测量物理量。
三、实验仪器与设备1. 电阻应变式传感器实验装置2. 电感式传感器实验装置3. 电容传感器实验装置4. 压电式传感器实验装置5. 数字万用表6. 示波器7. 信号发生器8. 振动台四、实验步骤1. 电阻应变式传感器实验（1）连接实验装置，确保电路连接正确。
（2）调整信号发生器输出频率和幅度，使振动台产生一定频率和幅度的振动。
（3）观察数字万用表和示波器显示的应变值和电压值。
（4）分析应变值和电压值之间的关系，验证电阻应变式传感器的检测原理。
2. 电感式传感器实验（1）连接实验装置，确保电路连接正确。
（2）调整信号发生器输出频率和幅度，使振动台产生一定频率和幅度的振动。
（3）观察数字万用表和示波器显示的电感值和电压值。
（4）分析电感值和电压值之间的关系，验证电感式传感器的检测原理。
3. 电容传感器实验（1）连接实验装置，确保电路连接正确。
（2）调整信号发生器输出频率和幅度，使振动台产生一定频率和幅度的振动。
（3）观察数字万用表和示波器显示的电容值和电压值。
（4）分析电容值和电压值之间的关系，验证电容传感器检测原理。
4. 压电式传感器实验（1）连接实验装置，确保电路连接正确。
（2）调整信号发生器输出频率和幅度，使振动台产生一定频率和幅度的振动。
压电式传感器标定实验
2020/11/25
2、量程调节
量程调节
18
2020/11/25
3、触发方式调节
1.按“Trigger” 键
2.按照要求设 置触发方式
19
4、触发电平设置
2020/11/25
判断标准： （1）合适：“Stop”——“Armed”——“Ready”——“Trig’s”——“Stop” （2）噪声触发：“Stop”——“Armed”——“Trig’s”——“Stop”，需增大触发电压 （3）不能触发： “Stop”——“Armed”——“Ready”，需减小触发电压
2020/11/25
❖第三步：实验数据获取
记录曲线及压力跃起时间 打开激波管阀门破膜 示波器“Ready” 放大器置于“工作”
14
2020/11/25
❖15209882093 ❖小白楼201
15
2020/11/25
示波器
16
2020/11/25
1、开机
1.按下“运行/停止”
2.按下“强制触发”
激波管膜片安装
26
2020/11/25
充气及破膜
1.充气时两个 阀门均需拧紧 2.破膜时拧开 靠墙一端的阀 门，听见破膜 声后拧开另一 个阀门放气
27
❖ 第三步：实验数据测量
2.放大器置 于“工作”
1. 砝码 加载
3. 示波器 “运行”， 卸载、触
发
4.放大器“复 位”，光标测
出电压差
8
5.改变砝码， 重新测量
2020/11/25
2、动态标定
1.基本概念
Outline 2.实验设备
3.实验内容及步骤
9
2.1 基本概念
压电式力学传感器总结
发展趋势：压电式力学传感器的 发展趋势是智能化、微型化、集 成化，未来市场前景广阔
06
压电式力学传感器的选用建议
明确需求与预算
确定传感器的测量范围和 精度要求
考虑传感器的安装环境和 使用条件
评估传感器的成本和维护 费用
考虑传感器的供货周期和 售后服务
考虑精度与稳定性要求
精度要求：根 据实际应用场 景选择合适的
04
压电式力学传感器的应用实例
在医疗诊断中的应用
血压计：测量血压，辅助诊 断高血压等疾病
心电图机：检测心脏活动， 诊断心律失常等疾病
呼吸机：监测呼吸频率和深 度，辅助诊断呼吸系统疾病
超声波诊断仪：检测人体内 部结构，辅助诊断肿瘤等疾
病
在环境监测中的应用
空气质量监测：检测空气中的PM2.5、PM10等污染物浓度 水质监测：检测水中的COD、BOD、重金属等污染物浓度 土壤监测：检测土壤中的重金属、农药残留等污染物浓度 噪声监测：检测环境中的噪声强度，评估噪声污染程度
快速响应
压电式力学传感器具有较高的响应速度，能够快速捕捉到微小的力学变化。
压电式力学传感器的响应时间通常在毫秒级别，可以满足大多数应用场景的需求。
压电式力学传感器的响应速度不受温度、湿度等环境因素的影响，稳定性好。
压电式力学传感器的响应速度可以通过调整传感器的尺寸和材料来优化，以满足不同应用场景的 需求。
动反馈等
智能家居设备： 用于触摸屏、压
力感应等
05
压电式力学传感器的挑战与展望
面临的挑战
精度问题：如何 提高传感器的测 量精度
稳定性问题：如 何保证传感器在 恶劣环境下的稳 定性
成本问题：如何 降低传感器的生 产成本
【实验报告】压电式传感器测振动实验报告
压电式传感器测振动实验报告篇一：压电式传感器实验报告一、实验目的：了解压电传感器的测量振动的原理和方法。
二、基本原理：压电式传感器由惯性质量块和受压的压电片等组成。
（观察实验用压电加速度计结构）工作时传感器感受与试件相同频率的振动，质量块便有正比于加速度的交变力作用在晶片上，由于压电效应，压电晶片上产生正比于运动加速度的表面电荷。
三、需用器件与单元：振动台、压电传感器、检波、移相、低通滤波器模板、压电式传感器实验模板。
双踪示波器。
四、实验步骤：1、压电传感器装在振动台面上。
2、将低频振荡器信号接入到台面三源板振动源的激励源插孔。
3、将压电传感器输出两端插入到压电传感器实验模板两输入端，与传感器外壳相连的接线端接地，另一端接R1。
将压电传感器实验模板电路输出端Vo1，接R6。
将压电传感器实验模板电路输出端V02，接入低通滤波器输入端Vi，低通滤波器输出V0与示波器相连。
3、合上主控箱电源开关，调节低频振荡器的频率和幅度旋钮使振动台振动，观察示波器波形。
4、改变低频振荡器的频率，观察输出波形变化。
光纤式传感器测量振动实验一、实训目的：了解光纤传感器动态位移性能。
二、实训仪器：光纤位移传感器、光纤位移传感器实验模块、振动源、低频振荡器、通信接口（含上位机软件）。
三、相关原理：利用光纤位移传感器的位移特性和其较高的频率响应，用合适的测量电路即可测量振动。
四、实训内容与操作步骤1、光纤位移传感器安装如图所示，光纤探头对准振动平台的反射面，并避开振动平台中间孔。
2、根据“光纤传感器位移特性试验”的结果，找出线性段的中点，通过调节安装支架高度将光纤探头与振动台台面的距离调整在线性段中点（大致目测）。
3、参考“光纤传感器位移特性试验”的实验连线，Vo1与低通滤波器中的Vi 相接，低通输出Vo接到示波器。
4、将低频振荡器的幅度输出旋转到零，低频信号输入到振动模块中的低频输入。
5、将频率档选在6~10Hz左右，逐步增大输出幅度，注意不能使振动台面碰到传感器。
压电传感器的动态响应实验
三、实验效果分析（包过仪器设备等使用效果）三、实验效果分析：1.由低通滤波器的输出电压知，Vpp最大（达到共振）时的频率也就是振动台的自激频率：15HZ。
2.压电式传感器是一种基于压电效应的传感器，具有灵敏度高，压电材料受力后表面产生电荷，此电荷将电荷放大器和测量电路放大和变换阻抗后就成为正比于所受外力的电量输出，它具有灵敏度高，信噪比高，结构简单，工作可靠和重量轻等特点。
教师评语指导教师年月日江西师范大学物理与通信电子学院教学实验报告专业：电子信息工程2010年5月5日实验名称压电式传感器的动态响应实验指导老师姓名年级08级学号成绩一、预习部分1、实验目的2、实验基本原理3、主要仪器设备（包含必要的元器件、工具）一、实验目的：了解压电式传感器的原理、结构及应用。
二、实验基本原理：压电式传感器是一种典型的有源传感器（发电型传感器）。
压电传感器元件是力敏感元件，在压力、应力、加速等外力作用下，在电介质表面产生电荷，从而实验非电量的电测。
三、主要仪器设备：低频振荡器、电荷放大器、低通滤波器、单芯屏蔽线、压电传感器、双线示波器、激振线圈、磁电传感器、Ｆ／Ｖ表、主、副电源、振动平台。
二、实验操作步骤1．实验数据、表格及数据处理2．实验操作过程（可以用图表示）3．结论1.实验数据、表格及数据处理如下：MATLAB程序及图形：x=[5,7,12,14,15,17,20,25];y=[0.05,0.1,0.2,1,2.4,1.12,0.52,0.32];plot(x,y,'go','MarkerEdgeColor','r','MarkerFaceColor','r','MarkerSize',3) xlabel('频率F/Hz','fontsize',10);ylabel('电压Vp-p/v','fontsize',10);axis([5 25 0 2.5])hold ongrid onplot(x,y) 2、实验操作过程如下：（１）观察压电式传感器的结构，根据图２６的电路结构，将压电式传感器，电荷放大器，低通滤波器，双线示波器连接起来，组成一个测量线路。
压电式传感器实验报告
压电式传感器实验报告压电式传感器实验报告引言压电式传感器是一种常见的传感器类型，利用压电效应来测量物理量。
本实验旨在通过实际操作和数据分析，探索压电式传感器的工作原理和应用。
实验目的1. 了解压电效应的基本原理；2. 掌握压电式传感器的工作原理；3. 学习使用实验仪器和测量设备；4. 分析压电式传感器在不同应用场景下的特点和限制。
实验器材与方法1. 实验器材：压电式传感器、信号放大器、示波器、电源等；2. 实验方法：将压电式传感器与信号放大器和示波器连接，通过施加外力或改变环境条件，观察传感器输出信号的变化。
实验过程与结果1. 实验一：压力测量将压电式传感器连接到信号放大器和示波器，施加不同的压力到传感器上，并记录示波器上的输出信号。
结果显示，当施加压力时，传感器输出的电压信号随之增加，表明压电式传感器能够准确测量外部压力。
2. 实验二：温度测量将压电式传感器暴露在不同温度环境下，记录示波器上的输出信号。
结果显示，传感器输出的电压信号随温度的升高而增加，说明压电式传感器对温度变化敏感，并可用于温度测量。
3. 实验三：振动测量将压电式传感器固定在振动源上，记录示波器上的输出信号。
结果显示，传感器输出的电压信号随振动频率和振幅的变化而变化，表明压电式传感器能够测量振动的特征。
讨论与分析1. 压电效应是压电式传感器工作的基础，其原理是施加压力或改变温度会使压电材料产生电荷分离和极化，进而产生电压信号。
2. 压电式传感器的优点包括高灵敏度、快速响应和广泛的应用领域。
然而，它也存在一些限制，如温度和湿度对传感器性能的影响，以及易受机械冲击和振动的干扰。
3. 在实际应用中，压电式传感器可用于压力、温度、振动等物理量的测量，如工业自动化、医疗设备、环境监测等领域。
结论通过本实验，我们深入了解了压电式传感器的工作原理和应用。
压电式传感器具有广泛的应用前景，但在实际使用中需要考虑其特点和限制。
通过进一步的研究和改进，可以提高压电式传感器的性能和可靠性，推动其在各个领域的应用。
压电式传感器实验报告
压电式传感器实验报告传感器实验报告某某大学?综合性、设计性实验报告实验项目名称所属课程名称传感器工程实践实验日期班级学号姓名成绩1电气与信息工程学院实验室2345篇二：东南大学传感器实验报告传感器第一次实验试验一金属箔式应变片——单臂电桥性能实验一．实验目的了解金属箔式应变片的应变效应及单臂电桥工作原理和性能。
二．基本原理电阻丝在外力作用下发生机械形变时，其电阻值发生变化，这就是电阻应变效应。
金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它反映被测部位受力状态的变化。
电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
单臂电桥输出电压Uo1?EK?/4，其中K为应变灵敏系数，L/L为电阻丝长度相对变化。
三．实验器材主机箱、应变传感器实验模板、托盘、砝码、万用表、导线等。
四．实验步骤1. 根据接线示意图安装接线。
2. 放大器输出调零。
3. 电桥调零。
4. 应变片单臂电桥实验。
测得数据如下：实验曲线如下所示：分析：由图可以看出，输出电压与加载的重量成线性关系，由于一开始调零不好，致使曲线没有经过原点，往上偏离了一段距离。
5. 根据表中数据计算系统的灵敏度S??U/?W（?U为输出电压变化量，?W为重量变化量）和非线性误差m/yFS?100%，式中?m为输出值（多次测量时为平均值）与拟合直线的最大偏差；yFS为满量程输出平均值，此处为140g。
?U=30mv，?W=140g，0 所以S?30/140.2m1v43gm=1.9768g，yFS=140g，40100% 所以??1.9768/16. 利用虚拟仪器进行测量。
1.五．思考题单臂电桥工作时，作为桥臂电阻的应变片应选用：（1）正（受拉）应变片；（2）负（受压）应变片；（3）正、负应变片均可以。
答：应变片受拉，所以选（1）正应变片。
实验二金属箔片应变片——板桥性能实验一、实验目的比较半桥与单臂电桥的不同性能、了解其特点二．基本原理不同受力方向的两只应变片接入电桥作为邻边，电桥暑促灵敏度提高，非线性得到改善。
传感器实验总结报告范文(3篇)
第1篇一、实验背景随着科技的飞速发展，传感器技术在各个领域都得到了广泛的应用。
传感器作为一种将非电学量转换为电学量的装置，对于信息采集、处理和控制具有至关重要的作用。
本实验旨在通过一系列传感器实验，加深对传感器基本原理、工作原理和应用领域的理解。
二、实验目的1. 了解传感器的定义、分类和基本原理。
2. 掌握常见传感器的结构、工作原理和特性参数。
3. 熟悉传感器在信息采集、处理和控制中的应用。
4. 培养动手操作能力和分析问题、解决问题的能力。
三、实验内容本次实验共分为以下几个部分：1. 压电式传感器实验- 实验目的：了解压电式传感器的测量振动的原理和方法。
- 实验原理：压电式传感器由惯性质量块和受压的压电片等组成。
工作时传感器感受与试件相同频率的振动，质量块便有正比于加速度的交变力作用在晶片上，由于压电效应，压电晶片上产生正比于运动加速度的表面电荷。
- 实验步骤：1. 将压电传感器装在振动台面上。
2. 将低频振荡器信号接入到台面三源板振动源的激励源插孔。
3. 将压电传感器输出两端插入到压电传感器实验模板两输入端，与传感器外壳相连的接线端接地，另一端接R1。
将压电传感器实验模板电路输出端Vo1，接R6。
将压电传感器实验模板电路输出端V02，接入低通滤波器输入端Vi，低通滤波器输出V0与示波器相连。
4. 合上主控箱电源开关，调节低频振荡器的频率和幅度旋钮使振动台振动，观察示波器波形。
5. 改变低频振荡器的频率，观察输出波形变化。
2. 电涡流传感器位移特性实验- 实验目的：了解电涡流传感器测位移的原理和方法。
- 实验原理：电涡流传感器利用电磁感应原理，当传感器靠近被测物体时，在物体表面产生涡流，通过检测涡流的变化来测量物体的位移。
- 实验步骤：1. 将电涡流传感器安装在实验平台上。
2. 调整传感器与被测物体的距离，观察示波器波形变化。
3. 改变被测物体的位移，观察示波器波形变化。
3. 光纤式传感器测量振动实验- 实验目的：了解光纤传感器动态位移性能。
压电式传感器测量振动实验数据
压电式传感器测量振动实验数据压电式传感器是一种常用的测量振动的传感器，其基本原理是利用压电效应将机械振动转化为电信号输出。
在实验中，通过采集压电式传感器的输出信号，可以获取到被测振动的相关参数，如振幅、频率、相位等。
本文将介绍使用压电式传感器测量振动的实验流程及注意事项。
实验仪器及材料：压电式传感器、信号放大器、数据采集卡、计算机、振动源（如振动台、振动器等）实验步骤：1.搭建实验装置：将振动源（如振动台）固定在实验台上，将压电式传感器固定在振动源上方，使其与振动方向垂直，并将信号放大器连接在传感器输出端口。
2.调整信号放大器：根据传感器的特性曲线调整信号放大器的增益和偏置，使其输出信号达到最佳的线性关系。
3.采集数据：利用数据采集卡将信号放大器的输出信号采集下来，并通过计算机进行数据处理和分析。
4.分析实验数据：根据采集到的数据，计算振动的相关参数，如振幅、频率、相位等，并进行图表展示。
实验注意事项：1.传感器的安装位置应尽量靠近振动源，以保证测量数据的准确性。
2.信号放大器的增益和偏置应根据传感器的特性曲线进行调整，避免输出信号过于弱或过于强。
3.数据采集卡的采样率应足够高，以避免数据采集不全或失真。
4.在采集数据时，应尽量减少外界干扰，如避免周围环境的振动和电磁干扰等。
5.数据分析时，应注意数据的可靠性和准确性，并进行充分的统计和分析，以便得到更加准确的结论。
总结：通过使用压电式传感器测量振动的实验，我们可以了解到传感器的基本原理和特性，并通过实验数据分析得到振动的相关参数。
在实际应用中，压电式传感器广泛应用于振动监测、结构健康检测、机械故障诊断等领域，具有重要的应用价值。
压电式传感器测振动实验
压电式传感器测量振动实验一、实验目的：1、了解压电式传感器结构及其特点；2、了解压电式传感器测量电路的组成方式和测量振动的方法。
二、基本原理：压电式传感器是一和典型的发电型传感器，其传感元件是压电材料，它以压电材料的压电效应为转换机理实现力到电量的转换。
压电式传感器可以对各种动态力、机械冲击和振动进行测量，在声学、医学、力学、导航方面都得到广泛的应用。
1、压电效应：一些离子型晶体的电介质（如石英、酒石酸钾钠、钛酸钡等）不仅在电场力作用下，而且在机械力作用下，都会产生极化现象。
即：在这些电介质的一定方向上施加机械力而产生变形时，就会引起它内部正负电荷中心相对转移而产生电的极化，从而导致其两个相对表面（极化面）上出现符号相反的束缚电荷，且其电位移D（在MKS 单位制中即电荷密度σ）与外应力张量T 成正比。
当外力消失，又恢复不带电原状；当外力变向，电荷极性随之而变。
这种现象称为正压电效应，或简称压电效应。
具有压电效应的材料称为压电材料，常见的压电材料有两类压电单晶体，如石英、酒石酸钾钠等；人工多晶体压电陶瓷，如钛酸钡、锆钛酸铅等。
压电传感器中主要使用的压电材料包括有石英、酒石酸钾钠和磷酸二氢胺。
其中石英（二氧化硅）是一种天然晶体，压电效应就是在这种晶体中发现的，在一定的温度范围之内，压电性质一直存在，但温度超过这个范围之后，压电性质完全消失（这个高温就是所谓的“居里点”）。
由于随着应力的变化电场变化微小（也就说压电系数比较低），所以石英逐渐被其他的压电晶体所替代。
而酒石酸钾钠具有很大的压电灵敏度和压电系数，但是它只能在室温和湿度比较低的环境下才能够应用。
磷酸二氢胺属于人造晶体，能够承受高温和相当高的湿度，所以已经得到了广泛的应用。
现在压电效应也应用在多晶体上，比如现在的压电陶瓷，包括钛酸钡压电陶瓷、PZT、铌酸盐系压电陶瓷、铌镁酸铅压电陶瓷等等。
2、压电式加速度传感器图4-1 是本实验仪上所有的压电式加速度传感器的结构图。
传感器的实验报告
传感器的实验报告传感器的实验报告引言：传感器是一种能够将物理量或化学量转化为电信号的装置，广泛应用于各个领域。
本实验旨在通过对不同类型的传感器进行实验，了解其原理和应用。
实验一：温度传感器温度传感器是一种常见的传感器，用于测量环境或物体的温度。
本实验选择了热敏电阻作为温度传感器，通过测量电阻值的变化来间接测量温度。
实验中使用了一个简单的电路，将热敏电阻与电源和电阻相连接，通过测量电路中的电压来计算温度。
实验结果显示，随着温度的升高，电阻值逐渐下降，电压也相应变化。
这说明热敏电阻的电阻值与温度呈负相关关系。
实验二：压力传感器压力传感器用于测量物体受到的压力大小。
本实验选择了压电传感器作为压力传感器，通过压电效应将压力转化为电信号。
实验中，将压电传感器与一个振荡电路相连，当物体施加压力时，压电传感器会产生电荷，导致振荡电路频率的变化。
通过测量频率的变化，可以间接测量物体受到的压力。
实验结果显示，当施加压力时，频率逐渐增加，说明压电传感器的输出信号与压力呈正相关关系。
实验三：光敏传感器光敏传感器用于测量光线的强度或光照度。
本实验选择了光敏电阻作为光敏传感器，通过测量电阻值的变化来间接测量光照度。
实验中，将光敏电阻与一个电路相连，通过测量电路中的电压来计算光照度。
实验结果显示，随着光照度的增加，电阻值逐渐下降，电压也相应变化。
这说明光敏电阻的电阻值与光照度呈负相关关系。
实验四：湿度传感器湿度传感器用于测量环境中的湿度。
本实验选择了电容式湿度传感器作为湿度传感器，通过测量电容值的变化来间接测量湿度。
实验中，将电容式湿度传感器与一个电路相连，通过测量电路中的电容值来计算湿度。
实验结果显示，随着湿度的增加，电容值逐渐增加，说明电容式湿度传感器的输出信号与湿度呈正相关关系。
结论：通过本次实验，我们对不同类型的传感器进行了实验，了解了它们的原理和应用。
温度传感器、压力传感器、光敏传感器和湿度传感器分别用于测量温度、压力、光照度和湿度。
压电加速度和电容传感器实验
实验六 压电加速度和电容传感器实验一、压电加速度传感器实验实验目的：了解压电加速度传感器的原理、结构及应用。
实验准备：预习实验仪器和设备：低频振荡器（激振信号）、电荷放大器、低通滤波器、单芯屏蔽线、压电加速度传感器、双踪示波器。
实验原理：质量块在加速度的作用下产生惯性力，惯性力作用于压电传感器则生成电荷。
实验注意事项：1．双平行梁振动时应无碰撞现象，否则将严重影响输出波形。
必要时可松开梁的固定端，小心调整一个位置再试。
2．低频振荡器的幅度应适当，避免失真。
实验内容：（1）观察装于双平行梁上的压电加速度传感器的结构，它主要由压电陶瓷片及惯性质量块组成。
（2）低频振荡器的输出（V0、GND）接双平行梁的激振器Ⅱ。
（3）低频振荡器的输出（V0）接移相器，移相器的输出接相敏检波器的控制端5（AC）。
（4）将压电加速度传感器的输出接到电荷放大器的输入端，引线要尽量地短，尽可能用屏蔽线。
然后将电荷放大器的输出接到相敏检波器，通过低通滤波接至电压表的输入端，同时在电荷放大器的输出端用示波器观察输出波形（如图14所示）。
（5）卸去测微头。
（6）开启电源，观察双平行梁是否振动，如无，检查低频振荡器的输出是否正确接到激振器Ⅱ上，适当调节低频振荡器的幅度，不宜过大。
（7）用示波器的观察电荷放大器的输出波形和电压表的读数（需要按前面的方法调移相器）。
（8）改变频率，观察输出波形的变化和电压表的读数。
（9）用手轻击试验台，观察输出波形的变化。
可见敲击时输出波形会产生 ，试解释原因。
二、电容传感器实验实验目的：了解差动变面积式电容传感器的原理及其特性。
实验准备：预习实验仪器和设备：电容传感器、电容变换器、差动放大器、F/V表、低通滤波器、激振器、示波器。
实验内容：（1）差动放大器调零，按图14接线。
（2）差动放大器增益旋钮置于中间，F/V表打到2V档，调节测微头使输出为零。
(3)旋动测微头，每次位移0.5mm，记下此时测微头的读数及电压表的读数，直至电容动片与上（或下）静片复盖面积最大为止。
压电式传感器振动实验报告
压电式传感器振动实验报告一、实验背景压电传感器是一种常用的传感器，它通过检测压电结构上的振动来测量物体的运动，从而获取物体的位置、位移等信息。
本实验旨在观察压电传感器振动的特性，总结出压电传感器的研究结论。
二、实验目的1、掌握压电传感器的原理；2、熟悉实验设备；3、观察压电传感器在不同频率振动情况下的振动特性；4、总结出压电传感器研究的结论。
三、实验设备本实验使用的是基于德国宇航技术有限公司（DLR）提供的DLR-100压电传感器，该传感器具有5组电极，其中一组用于振动传感（另外4组为框架接触检测）。
实验使用的振动发生器是美国凯利（Kelley）公司的Khlert型振动发生器，其输出振动频率范围为0-200 Hz，输出振幅范围为0.1-200 mV。
本实验使用的振动放大器是美国凯利（Kelley）公司的Khlert型振动放大器，其输出振幅范围为0.1-200 mV，振动波形为正弦波。
四、实验步骤1、安装压电传感器：将压电传感器安装在振动台和振动源上，确保压电传感器的垂直；2、连接电源：使用相应的电源线将压电传感器、振动发生器和振动放大器相互连接；3、调整振动参数：调节振动发生器的频率和振幅，使振动指定的参数；4、观察压电传感器振动特性：观察压电传感器在不同频率振动情况下的振动特性；5、数据分析：将获得的数据进行分析，得出压电传感器的研究结论。
五、实验结果1、在实验中，压电传感器的波形很稳定，在振动频率从0到100 Hz时，压电传感器的灵敏度变化趋势比较平缓，在100 Hz以上时，压电传感器的灵敏度开始下降；2、当调整振动频率到200 Hz时，压电传感器的灵敏度较低，但在此频率以下时，压电传感器的灵敏度依然较高；3、当调整振动振幅时，压电传感器的灵敏度也有明显的变化，在较小的振幅下灵敏度较高，随着振幅增大，灵敏度逐渐降低。
六、实验结论本实验表明，压电传感器在不同频率振动情况下的灵敏度具有一定的变化规律，可以根据实际应用需要来调整振动参数。
压电式传感器振动实验报告
压电式传感器振动实验报告
引言
压电式传感器是近年来应用广泛的一种传感器，被应用于振动检测、振动分析、振动监测等领域，为计算机系统采集振动信号提供了一种新的方法。
本实验以陶瓷作为介质，介绍如何用压电式传感器来检测振动，以及用相应的实验设备来检验压电式传感器的振动检测功能。
实验内容
1.实验前的准备工作
（1）实验前需要准备一个压电式传感器，这种传感器可以检测振动；
（2）准备一个振动台，这个振动台可以在实验过程中提供振动。
（3）准备一台计算机，用于记录压电式传感器检测到的振动信号。
2.压电式传感器安装
（1）在振动台上安装压电式传感器，将压电式传感器安装在振动台上；
（2）将压电式传感器连接到计算机上，这样可以将检测到的振动信号传送到计算机；
（3）开启计算机，打开软件，将压电式传感器和计算机连接起来，就可以在软件中查看振动信号。
实验结果
按照上述步骤，实验中使用的压电式传感器能够正常检测到振动信号，同时在计算机上可以显示出检测到的振动信号，如下图所示：结论
根据本实验的结果可以看出，压电式传感器能够正常检测出振动信号，并能够将振动信号传输到计算机上，它可以在检测和监控振动信号方面发挥作用，因此可以作为一种新的检测振动的方法。
压电式传感器实验报告
传感器测振动实验报告院系: 电子通信工程系班级: 应电112班、小组: 第二组组员：日期: 2013年5月14日实验二十二压电式传感器测振动实验一、实验目的: 了解压电传感器的测量振动的原理和方法。
二、基本原理：压电式传感器由惯性质量块和受压的压电片等组成。
（观察实验用压电加速度计结构）工作时传感器感受与试件相同频率的振动, 质量块便有正比于加速度的交变力作用在晶片上, 由于压电效应, 压电晶片上产生正比于运动加速度的表面电荷。
三、需用器件与单元: 振动台、压电传感器、检波、移相、低通滤波器模板、压电式传感器实验模板。
双踪示波器。
1、实验步骤:2、压电传感器装在振动台面上。
3、将低频振荡器信号接入到台面三源板振动源的激励源插孔。
图7－1压电式传感器性能实验接线图将压电传感器输出两端插入到压电传感器实验模板两输入端, 见图7－1, 与传感器外壳相连的接线端接地, 另一端接R1。
将压电传感器实验模板电路输出端Vo1, 接R6。
将压电传感器实验模板电路输出端V02, 接入低通滤波器输入端Vi, 低通滤波器输出V0与示波器相连。
4、合上主控箱电源开关, 调节低频振荡器的频率和幅度旋钮使振动台振动, 观察示波器波形。
5、改变低频振荡器的频率, 观察输出波形变化。
6、用示波器的两个通道同时观察低通滤波器输入端和输出端波形。
实验三十光纤式传感器测量振动实验一、实训目的: 了解光纤传感器动态位移性能。
二、实训仪器: 光纤位移传感器、光纤位移传感器实验模块、振动源、低频振荡器、通信接口（含上位机软件）。
三、相关原理：利用光纤位移传感器的位移特性和其较高的频率响应, 用合适的测量电路即可测量振动。
四、实训内容与操作步骤光纤位移传感器安装如图所示, 光纤探头对准振动平台的反射面, 并避开振动平台中间孔。
2.根据“光纤传感器位移特性试验”的结果, 找出线性段的中点, 通过调节安装支架高度将光纤探头与振动台台面的距离调整在线性段中点（大致目测）。
压电式传感器实验报告
压电式传感器实验报告压电式传感器实验报告引言：压电式传感器是一种常用的传感器，利用压电效应将压力、力或加速度等物理量转换为电信号。
本实验旨在通过实际操作，了解压电式传感器的工作原理、特性及应用，并通过实验数据分析，探讨其在工程领域中的应用前景。
实验装置与步骤：实验装置包括压电式传感器、信号放大电路、数据采集卡和计算机等。
首先，将压电式传感器连接至信号放大电路，再将信号放大电路与数据采集卡相连，最后将数据采集卡连接至计算机。
在实验过程中，需要注意保持实验环境的稳定，避免外界干扰。
实验一：压电式传感器的特性测试在此实验中，我们将测试压电式传感器的灵敏度、频率响应和线性度等特性。
首先，将压电式传感器固定在测试台上，然后通过施加不同大小的压力来模拟实际应用中的不同工况。
同时，通过改变施加压力的频率，测试传感器的频率响应特性。
最后，记录并分析实验数据，得出传感器的灵敏度和线性度等参数。
实验二：压电式传感器在振动测量中的应用压电式传感器在振动测量中有着广泛的应用。
在此实验中，我们将利用压电式传感器测量不同振动源的振动信号，并通过数据采集卡将信号传输至计算机进行分析。
通过对振动信号的频谱分析，我们可以了解振动源的频率成分及其强度，从而为工程设计提供参考依据。
实验三：压电式传感器在压力测量中的应用压电式传感器在压力测量中也有着重要的应用。
在此实验中，我们将利用压电式传感器测量不同压力下的电信号，并通过数据采集卡将信号传输至计算机进行分析。
通过对压力信号的变化趋势进行分析，我们可以了解被测对象的压力状态及其变化规律，从而为工程设计提供参考依据。
实验结果与分析：通过实验数据的分析，我们可以得出压电式传感器的灵敏度、频率响应、线性度等参数。
同时，我们还可以通过对振动信号和压力信号的分析，了解被测对象的振动状态和压力状态。
这些分析结果对于工程设计和故障诊断等领域具有重要的参考价值。
结论：压电式传感器是一种常用的传感器，具有灵敏度高、频率响应广、线性度好等优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压电式传感器测振动实验
一、实验目的:了解压电传感器的测量振动的原理与方法。
二、基本原理:压电式传感器由惯性质量块与受压的压电片等组成。
(观察实验用压电加速
度计结构)工作时传感器感受与试件相同频率的振动,质量块便有正比于加速度的交变力作用在晶片上,由于压电效应,压电晶片上产生正比于运动加速度的表面电荷。
三、需用器件与单元:振动台、压电传感器、检波、移相、低通滤波器模板、压电式传感
器实验模板。
双踪示波器。
四、实验步骤:
1、压电传感器装在振动台面上。
2、将低频振荡器信号接入到台面三源板振动源的激励源插孔。
3、将压电传感器输出两端插入到压电传感器实验模板两输入端,与传感器外壳相连的接线端接地,另一端接R1。
将压电传感器实验模板电路输出端V o1,接R6。
将压电传感器实验模板电路输出端V02,接入低通滤波器输入端Vi,低通滤波器输出V0与示波器相连。
3、合上主控箱电源开关,调节低频振荡器的频率与幅度旋钮使振动台振动,观察示波器波
形。
4、改变低频振荡器的频率,观察输出波形变化。
光纤式传感器测量振动实验
一、实训目的: 了解光纤传感器动态位移性能。
二、实训仪器: 光纤位移传感器、光纤位移传感器实验模块、振动源、低频振荡器、通信接口(含上位机软件) 。
三、相关原理:利用光纤位移传感器的位移特性与其较高的频率响应,用合适的测量电路即可测量振动。
四、实训内容与操作步骤
1、光纤位移传感器安装如图所示,光纤探头对准振动平台的反射面,并避开振动平台中间孔。
2、根据“光纤传感器位移特性试验”的结果,找出线性段的中点,通过调节安装支架高度将光纤探头与振动台台面的距离调整在线性段中点(大致目测)。
3、参考“光纤传感器位移特性试验”的实验连线,Vo1与低通滤波器中的Vi相接,低通输出Vo接到示波器。
4、将低频振荡器的幅度输出旋转到零,低频信号输入到振动模块中的低频输入。
5、将频率档选在6~10Hz左右,逐步增大输出幅度,注意不能使振动台面碰到传感器。
保持振动幅度不变,改变振动频率,观察示波器波形及锋-峰值。
保持频率振动不变,改变振动幅度,观察示波器波形及锋-峰值。
