JSDB系列双速多用绞车说明书

JSDB系列双速多用绞车使用说明书执行标准：MT/T952-2005徐州矿山设备制造有限公司地址：徐州市泉山区时代大道南邮编：221140电话：0516—网址：目录一、使用范围二、型号编制说明三、主要技术规范四、结构特征五、绞车的润滑与密封六、电器操纵系统七、绞车的装配、调整及试运转八、绞车的固定方法和安设位置九、绞车的操作规程十、绞车的维护与修理十一、技术说明一览表一、使用范围本绞车可用于煤矿井下采煤工作面综采设备及各类机电设备的搬迁等辅助运输工作，也可用于煤矿井下采掘工作面、井底车场、上山下山、煤矿地面等处的矿车调度、物料运输等工作，用于上山下山时的坡度不得大于25゜。

还可用于回采工作面的回柱放顶。

该绞车具有快速和慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。

绞车工作时周围空气中的煤尘、甲烷爆炸性气体含量的要求不得超过《煤矿安全规程》规定的安全含量。

绞车应在环境温度为-10℃~ +40℃，环境相对湿度不超过95%(+25℃)，海拔高度不得超过1000米的情况下工作。

本绞车执行标准MT/T952-2005《双速多用绞车》。

注意事项：a)严禁超载运行！b)严禁停电溜放！c)严禁用于载人或提升！d)绞车所配套的电器产品必须要有在有效期内的安标证！e)绞车在正常运转或斜坡负载情况下严禁换档！二、型号编制说明绞车的型号由产品名称代号、主要参数代号二部分组成。

图示如下：J S D B —□慢速时外层钢丝绳最大静张力，单位：10KN；隔爆型；第二特征代号（无自锁能力）；第一特征代号（双速多用）；绞车类三、主要技术规范参见附表一。

四、结构特征绞车外形图见图1，绞车传动系统图见图2，绞车主要有以下七部分组成：1）电动机2）底座3）联轴器4）电力液压块式制动器5）减速箱6）卷筒装置7）低速级制动装置绞车由电动机通过带制动轮的联轴器、减速箱、一级开式齿轮传动带动卷筒转动，绞车内部各传动部位均采用滚动轴承支承，底座由型钢焊接而成。

煤矿辅助运输设备.

按牵引动力类别和使用特征分类 ⑴ 钢丝绳牵引单轨吊车； ⑵ 防爆柴油机单轨吊车，使用最多的机型； ⑶ 防爆特殊型蓄电池单轨吊车设备日益重型化，出现了双轨甚至三轨，在坡度大的巷道还增设了齿轨，称为齿轨单轨吊车。
㈡卡轨车一种由钢丝绳牵引或机车牵引、装有卡轨轮、在专用轨道上运行的运输车辆，其牵引和载重车辆的转向架装有垂直和水平卡轨轮组。当车辆在专用轨道上运行时，卡轨轮卡在轨道的槽口中滚动，可防止车辆掉道。特点：载重大、运速高、运距长、爬坡能力强、运输安全可靠，适应起伏、弯曲和倾斜的巷道。
(二)钢丝绳张紧装置钢丝绳张紧装置作用保证钢丝绳在滚筒绳衬上有较稳定的正压力，使牵引绞车正常牵引，防止钢丝绳在滚筒上打滑。张紧系统及时地相应自调整，保证随时对松边钢丝绳施加一定的初张力，同时张紧系统需吸收由起伏坡度变化和钢丝绳弹性变形等原因而产生的伸长量。由于运输距离大，钢丝绳变化量较大，要求张紧装置具有较大的吸收能力，因此一般采用三轮或五轮重锤式张紧器，其结构简单、反应速度快、成本低。
抛物线单滚筒驱动时钢丝绳在滚筒上缠绕3～ 3.5圈，主要优点: (1)钢丝绳围包角大，对驱动绳衬的摩擦系数要求较低，可选用摩擦系数较小的材料作绳衬。 (2)可双向出绳，能够实现两个方向牵引，在实际安装布置时与运输线路道岔方向无关，安装布置灵活方便。 (3)结构简单，成本较低。主要缺点: 由于在滚筒上的钢丝绳除了绳与绳互相接触摩擦外，钢丝绳与绳衬之间还有滑动摩擦，因此钢丝绳的磨损相对较重，寿命较低。
绳轮有水平和垂直布置之分。绳轮水平布置两股钢丝绳分别放置在两条轨道上，轨道上的矿车按一定的间距挂在钢丝绳上，矿车到位后摘钩。使主动绳轮在不换向的情况下，实现双向运输。绳轮垂直布置一股绳在轨道上，另一股绳用托绳轮布置在巷道的上方。一般用于单向提升运输。

矿用调度绞车、回柱绞车规格型号

JD-0.5调度绞车，矿用调度绞车JD-0.5调度绞车为隔爆型，供矿井井下或地面装载调度编组矿车及在中间巷道托运矿车和其他辅助搬运之用JD-0.5调度绞车采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。

主要技术参数及型号：:JD-0.5调度绞车牵引力: 5 KN绳速m/s: 0.6-1.2绳径mm: 9.3容绳量m: 150电动功率kw: 3外型尺寸mm: 955*540*450机重kg: 220JD-1调度绞车，矿用调度绞车JD- 1调度绞车为隔爆型，供矿井井下或地面装载调度编组矿车及在中间巷道托运矿车和其他辅助搬运之用JD- 1调度绞车采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。

主要技术参数及型号：:JD- 1调度绞车牵引力: 10 KN绳速m/s: 0.43-1.03绳径mm: 12.5容绳量m: 400电动功率kw: 11.4外型尺寸mm: 1100*765*730机重kg: 550JD-1.6调度绞车，矿用调度绞车JD1.6绞车供矿井中上下山，中间巷道，采区运输调度编组矿车，冶金矿场等进行地面辅助物料搬运工作。

绞车的电器设备具有防爆性能，可用于煤尘及瓦斯的矿井中。

调度绞车主要性能产品型号 JD-1.6外层钢丝绳最大静张力 /kn 16外层钢丝绳绳速 /m/s 1.08总减速比 35钢丝绳直径 /mm 16卷筒尺寸 /mm 318×400电动机型号 YBJ25-4功率 kw 25转速 r/min 1480电压v 660/380外形尺寸（长×宽×高）mm 1410×1200×1230绞车重量（包括电机）kg 1400JD-2.5调度绞车，矿用调度绞车JD2.5绞车供矿井中上下山，中间巷道，采区运输调度编组矿车，冶金矿场等进行地面辅助物料搬运工作。

JD系列调度绞车、JH系列调度绞车、JSDB系列调度绞车

JSDB双速多用绞车
JSDB绞车可用于煤矿井下有煤尘或爆炸性气体环境中和其它矿山在倾角小于30度的工作面及巷道回收支柱，及煤矿
综采设备的搬迁，大吨位的物料运输和矿车调度。

具有快速和慢速两档速度，主要用于井下采煤工作面，综采设备及各类机电设备的搬迁等辅助运输工作，以及井下采掘工作面，进底车场、上山下山、煤矿地面等处的矿车调度、物料运输工
作，还可用于回采工作面的回柱放顶。

及煤矿中大型面，综采设备及各类车调度、物料运输工。

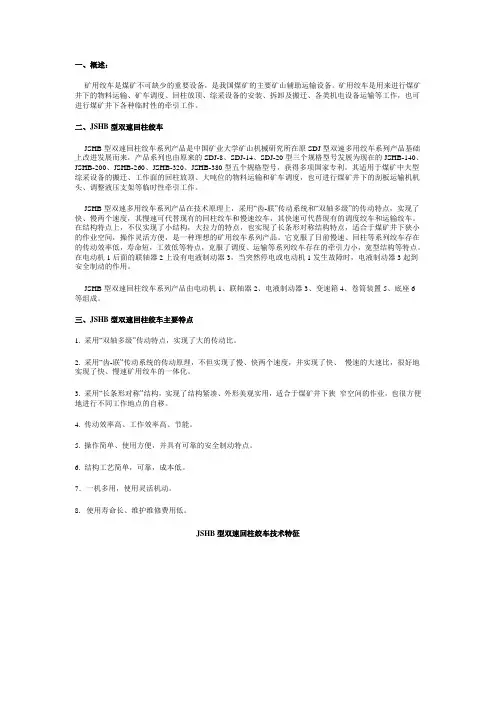

JSHB型双速回柱绞车
