商品信息管理系统E-R图
售书系统数据库设计E-R模型图流程图功能图
一.数据流图图1。
1用户部分的数据流图图1。
2顶层数据流图用户网上图书销售 管理系统注册登录信息 搜索查看购物车 订单结算用户图书信息订单信息订单信息表 用户信息表图书详细信息图书信息购物信息图书信息购物信息网上图书销售管理系统用户 User管理员Administrator图1。
3管理员部分的数据流图图1.4 用户注册登录数据流图管 理 员网上图书销售管理系统图书类别 图书信息 订单信息用户信息 管 理 员订单信息表用户信息表 图书类别信息表图书详细信息表订单（详细）信息订单信息用户信图书信息 图书类别 提示信息登录登录信息用户提示信息注册用户信息表用户注册信息用户图书搜索查看查看搜索图书显示信用户图书详细信息表图1。
5用户查看搜索图书信息数据流图图1.6购物车数据流图图1。
7订单结算数据流图图1。
8管理员登录和修改密码数据流图用户放入购物车购买信息订单信息表显示信息订单信息订单详细信用户查看购物车用户购物信息表结算订订单结算信息表修改密码信管理员修改密码 登录登录信管理员提示信息提示信息管理员信息表图1。
9 图书类别管理数据流图图1.10购物信息管理数据流图图1。
11购物信息管理数据流图图1.12进货数据流图二。
功能结构图管理员图书类别信息修改/删除图书类别图书类别信息管理员图书信息添加删除修改图书图书信息表管理员订单信息购物信息管理订单信息表管理员理货库存图书进货信息表三。
数据库设计前台E-R 模型图网上图书销售管理系统系统前台管理系统后台管理首页图书浏览 用户注册登录订单结算购物车图书类别管理 图书信息管理用息管理 订单管理管理员管理进货管理网站后台E—R模型图四.逻辑模型（1）用户信息表（用户ID，用户名，用户名称,密码，性别，地址，电子邮件,固定电话，移动电话）（2）管理员信息表（管理员ID，用户名，用户名称，密码）（3）图书分类信息表（分类ID，分类名称)（4）图书基本信息表（图书分类，图书名称，编号，出版社，图书作者，页数，销售价格,进货价格,出版日期，图书介绍，图片，数量)（5）订单详细信息表（订单号，订购用户ID,订购日期，图书编号，图书名称，图书价格，购买数量）（6）进货详细信息表（货号,书号,数量，出版社，书名,作者)五SQL语句建表,并插入一条记录(版本：ORACLE 11G）ORACLE建立表结构语句如下:——用户信息表CREATE TABLE USER_INFO（USER_ID VARCHAR2（30）NOT NULL PRIMARY KEY , -— uesridUSER_NAME VARCHAR2（50）NOT NULL ，——用户名USER_CN_NAME VARCHAR2(50) NOT NULL , ——用户名称PASSWARD VARCHAR2(50) NOT NULL，-—密码SEX VARCHAR2（2）NOT NULL,ADDRESS VARCHAR2(100) NOT NULL，E_MAIL VARCHAR2(100）NOT NULL,FIXED_PHONE VARCHAR2(30）NOT NULL ,PHONE VARCHAR2（30)）--管理员信息表CREATE TABLE ADMIN_INFO(ADMIN_ID VARCHAR2（30) NOT NULL PRIMARY KEY ，-- uesrid ADMIN_NAME VARCHAR2（50) NOT NULL , ——用户名USER_CN_NAME VARCHAR2（50) NOT NULL , -—用户名称PASSWARD VARCHAR2（50) NOT NULL —-密码）——图书分类信息表CREATE TABLE CODE_BOOK_TYPE(CODE VARCHAR2（10) NOT NULL PRIMARY KEY , -—代码NAME VARCHAR2(100) NOT NULL –名称)-—图书基本信息表CREATE TABLE BOOK_INFO（BOOK_ID V ARCHAR2（30) NOT NULL PRIMARY KEY，——图书编号BOOK_CODE V ARCHAR2（10）NOT NULL，—-图书分类BOOK_NAME V ARCHAR2（30）NOT NULL ,——图书名称BOOK_PRESS V ARCHAR2（30) NOT NULL, -—图书出版社BOOK_AUTHOR V ARCHAR2(30）NOT NULL, —-图书作者BOOK_PAGES NUMBER NOT NULL ，--图书页数BOOK_SELL_PRESS NUMBER NOT NULL ,——图书销售价格BOOK_BY_PRESS NUMBER NOT NULL ，—-—图书进货价格BOOK_PUBLICATION_DATE DATE ,-—图书出版日期BOOK_INTRODUCTION V ARCHAR2（500)，——图书介绍BOOK_PIC BLOB——图片）--订单详细信息表CREATE TABLE BOOK_ORDER_INFO（ORDER_ID VARCHAR2(30）NOT NULL PRIMARY KEY ，—-订单号USER_ID VARCHAR2(30）NOT NULL ,—-订购用户ORDER_DATE DATE DEFAULT SYSDATE ,-—订购日期BOOK_ID V ARCHAR2(30) NOT NULL ，-—图书编号BOOK_NAME V ARCHAR2(30）NOT NUL,–图书名称BOOK_SELL_PRESS NUMBER NOT NULL ,——图书价格BY_NUMBER NUMBER NOT NULL--购买数量)--进货详细信息表货号，书号,数量，出版社,书名，作者CREATE TABLE BOOK_ PURCHASE_INFO（PURCHASE_ID VARCHAR2(30）NOT NULL PRIMARY KEY ，-—货号BOOK_ID V ARCHAR2(30) NOT NULL ，-—书号PURCHASE_NUMBER NOT NULL，——数量BOOK_PUBLICATION_DATE DATE ,--出版社BOOK_NAME V ARCHAR2（30）NOT NUL，——书名BOOK_AUTHOR V ARCHAR2(30）NOT NULL —-作者）——向图书基本信息表（BOOK_INFO）插入一条数据记录INSERT INTO BOOK_INFOVALUES（‘000000000000001', ‘01’，‘红楼梦’，‘中国出版社’，’曹雪芹’,'1000’,’99’,'90’,to_date（‘2012-12—12’，’YYYY—MM—DD’），'四大名著之一',null）;Commit；。
E-R图典型实例

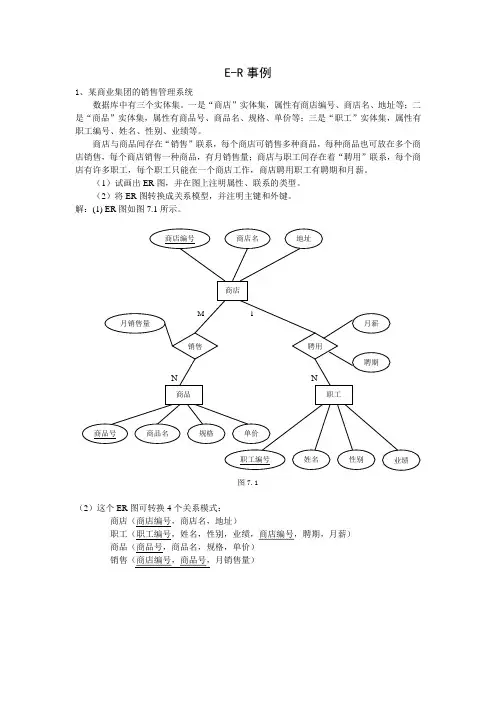

E-R 事例1、某商业集团的销售管理系统数据库中有三个实体集。
一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集，属性有职工编号、姓名、性别、业绩等。
商店与商品间存在“销售”联系，每个商店可销售多种商品，每种商品也可放在多个商店销售，每个商店销售一种商品，有月销售量；商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作，商店聘用职工有聘期和月薪。
（1）试画出ER 图，并在图上注明属性、联系的类型。
（2）将ER 图转换成关系模型，并注明主键和外键。
解：（1） ER 图如图7.1所示。
2）这个ER 图可转换4 个关系模式：商店（商店编号，商店名，地址）职工（职工编号，姓名，性别，业绩，商店编号，聘期，月薪）商品（商品号，商品名，规格，单价）销售（商店编号，商品号，月销售量）2、设某商业集团的仓库管理系统 数据库有三个实体集。
一是“ “仓库”实体集，属性有仓库编号、 号、姓名、性别等。
公司与仓库间存在 “隶属” 仓库与职工间存在 “聘用” 仓库聘用职工有聘期和工资。
（1） （2） 公司”实体集，属性有公司编号、公司名、地址等；二是 仓库名、地址等；三是“职工”实体集，属性有职工编 联系， 联系， 每个公司管辖若干仓库， 每个仓库只能属于一个公司管辖； 每个仓库可聘用多个职工， 每个职工只能在一个仓库工作， ER 图，并在图上注明属性、联系的类型。
将 ER 图转换成关系模型，并注明主键和外键。
试画出 公司名 公司编号 地址公司 1 隶属 N 仓库 仓库名 1 地址 聘期 聘用 工资 N 职工 职工编号 姓名 性别 仓库编号 解：（1） ER 图如图 7.2 所示。
图 7.2 2）这个 ER 图可转换 3 个关系模式： 公司（公司编号，公司名，地址） 仓库（仓库编号，仓库名，地址，公司编号） 职工（职工编号，姓名，性别，仓库编号，聘期，工资）3、设某商业集团的商品供应管理系统数据库有三个实体集。
销售管理系统--ER图
实例7 销售管理系统要提高市场竞争力,即要有好的产品质量，同时也要有好的客户服务。
企业要作到能及时相应客户的产品需求，更具需求迅速生产，按时交货，就必须有一个好的计划，使得市场销售和生产制造2个环节能够很好地协调配合。
销售管理是商业企业经营管理中的核心关节，也是一个企业能否取得效益的关键。
如果能做到合理生产、及时销售、库存量最小、减少积压，那么企业就能取得最佳的效益。
由此可见，销售管理决策的正确与否直接影响了企业的经济效益。
在手工管理的情况下，销售人员很难对客户作出正确的供货承诺，同时企业的生产部门也缺少一份准确的生产计划，目前的生产状况和市场的需求很难正确的反映到生产中去，部门之间的通讯也经常部畅通。
这在激烈竞争的市场中是非常不利的。
企业销售管理系统就是在这种状况下出现的。
它利用计算机的技术，使得企业生产、库存和销售能够有利结合起来，产销连接，提高企业的效率和效益。
第一节系统设计一、系统客户要求系统开发的目标是实现企业销售管理的系统化、规范化和自动化。
这是在用户要求的基础上提出来的，用户要求如下。
●●产销衔接。
利用销售管理系统后，要求能够对整个生产过程进行实时的监控，特别是一些半产品和热销产品的库存量和生产能力。
对于即将生产完成的产品，能够提前将信息由生产部门传递到销售部门，这样销售部门可以根据客户订单的要求，提前做好发货的准备；对也不能按时完成的产品，系统自动向经理发出警报，以便及时采取措施。
●●产品库存。
通过本系统能够清楚的看到企业库存中的产品数量、存放地点等信息。
使得生产部门和销售部门都能够根据库存信息做出决策。
●●订单管理。
对于销售部门输入的订单能够通过电脑以这跟踪下去。
企业做到以销定产，在库存中备有一定的储备量。
●●客户管理。
能够对企业的顾客有一个清楚地了解，通过客户管理分保持和客户良好的关系。
即使得到客户反馈的意见，上交有关部门及时处理。
●●发货计划。
根据客户订单的要求和企业现有的库存，制定发货数量、发货顺序等计划。
销售管理系统--ER图
实例7 销售管理系统要提高市场竞争力,即要有好的产品质量，同时也要有好的客户服务。
企业要作到能及时相应客户的产品需求，更具需求迅速生产，按时交货，就必须有一个好的计划，使得市场销售和生产制造2个环节能够很好地协调配合。
销售管理是商业企业经营管理中的核心关节，也是一个企业能否取得效益的关键。
如果能做到合理生产、及时销售、库存量最小、减少积压，那么企业就能取得最佳的效益。
由此可见，销售管理决策的正确与否直接影响了企业的经济效益。
在手工管理的情况下，销售人员很难对客户作出正确的供货承诺，同时企业的生产部门也缺少一份准确的生产计划，目前的生产状况和市场的需求很难正确的反映到生产中去，部门之间的通讯也经常部畅通。
这在激烈竞争的市场中是非常不利的。
企业销售管理系统就是在这种状况下出现的。
它利用计算机的技术，使得企业生产、库存和销售能够有利结合起来，产销连接，提高企业的效率和效益。
第一节系统设计一、系统客户要求系统开发的目标是实现企业销售管理的系统化、规范化和自动化。
这是在用户要求的基础上提出来的，用户要求如下。
●●产销衔接。
利用销售管理系统后，要求能够对整个生产过程进行实时的监控，特别是一些半产品和热销产品的库存量和生产能力。
对于即将生产完成的产品，能够提前将信息由生产部门传递到销售部门，这样销售部门可以根据客户订单的要求，提前做好发货的准备；对也不能按时完成的产品，系统自动向经理发出警报，以便及时采取措施。
●●产品库存。
通过本系统能够清楚的看到企业库存中的产品数量、存放地点等信息。
使得生产部门和销售部门都能够根据库存信息做出决策。
●●订单管理。
对于销售部门输入的订单能够通过电脑以这跟踪下去。
企业做到以销定产，在库存中备有一定的储备量。
●●客户管理。
能够对企业的顾客有一个清楚地了解，通过客户管理分保持和客户良好的关系。
即使得到客户反馈的意见，上交有关部门及时处理。
●●发货计划。
根据客户订单的要求和企业现有的库存，制定发货数量、发货顺序等计划。
E-R图典型实例
E-R事例1、某商业集团的销售管理系统数据库中有三个实体集。
一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集，属性有职工编号、姓名、性别、业绩等。
商店与商品间存在“销售”联系，每个商店可销售多种商品，每种商品也可放在多个商店销售，每个商店销售一种商品，有月销售量；商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作，商店聘用职工有聘期和月薪。
（1）试画出ER图，并在图上注明属性、联系的类型。
（2）将ER图转换成关系模型，并注明主键和外键。
解：(1) ER图如图7.1所示。
图7.1（2）这个ER图可转换4个关系模式：商店（商店编号，商店名，地址）职工（职工编号，姓名，性别，业绩，商店编号，聘期，月薪）商品（商品号，商品名，规格，单价）销售（商店编号，商品号，月销售量）2、设某商业集团的仓库管理系统数据库有三个实体集。
一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等；三是“职工”实体集，属性有职工编号、姓名、性别等。
公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓库与职工间存在“聘用”联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。
(1)试画出ER图，并在图上注明属性、联系的类型。
(2)将ER图转换成关系模型，并注明主键和外键。
解：(1) ER图如图7.2所示。
图7.2（2）这个ER图可转换3个关系模式：公司（公司编号，公司名，地址）仓库（仓库编号，仓库名，地址，公司编号）职工（职工编号，姓名，性别，仓库编号，聘期，工资）3、设某商业集团的商品供应管理系统数据库有三个实体集。
一是“商品”实体集，属性有商品号、商品名、规格、单价等；二是“商店”实体集，属性有商店号、商店名、地址等；三是“供应商”实体集，属性有供应商编号、供应商名、地址等。
售书系统数据库设计E-R模型图流程图功能图
一。
数据流图图1.1用户部分的数据流图图1。
2顶层数据流图图1.3管理员部分的数据流图用户网上图书销售 管理系统注册登录信息 搜索查看购物车 订单结算用户图书信息订单信息订单信息表 用户信息表图书详细信息图书信息购物信息图书信息购物信息网上图书销售管理系统用户 User管理员Administrator管 理 员网上图书销售管理系统图书类别 图书信息 订单信息用户信息 管 理 员订单信息表用户信息表图书类别信息表图书详细信息表订单（详细）信息订单信息用户信图书信息图1。
4 用户注册登录数据流图图1.5用户查看搜索图书信息数据流图图1。
6购物车数据流图图1.7订单结算数据流图提示信息登录登录信息用户提示信息注册用户信息表用户注册信息用户图书搜索查看查看搜索图书显示信用户图书详细信息表用户放入购物车购买信息订单信息表显示信息订单信息订单详细信用户查看购物车用户购物信息表结算订订单结算信息表图1。
8管理员登录和修改密码数据流图图1.9 图书类别管理数据流图图1.10购物信息管理数据流图图1.11购物信息管理数据流图图1.12进货数据流图修改密码信管理员修改密码 登录登录信管理员提示信息提示信息管理员信息表管理员图书类别信息修改/删除图书类别图书类别信息管理员图书信息添加删除修改图书图书信息表管理员订单信息购物信息管理订单信息表管理员理货库存图书进货信息表二。
功能结构图三.数据库设计 前台E—R 模型图网站后台E —R 模型图四.逻辑模型（1)用户信息表(用户ID,用户名，用户名称，密码,性别，地址，电子邮件，固定电话，移动电话）（2）管理员信息表（管理员ID ，用户名，用户名称,密码) （3)图书分类信息表（分类ID,分类名称）（4）图书基本信息表（图书分类，图书名称，编号，出版社，图书作者，页数，销售价格，进货价格,出版日期，图书介绍，图片,数量）（5）订单详细信息表（订单号，订购用户ID,订购日期,图书编号,图书名称，图书价格,购买数量）(6）进货详细信息表(货号,书号，数量,出版社,书名,作者）五SQL 语句建表,并插入一条记录(版本:ORACLE 11G)ORACLE 建立表结构语句如下: ——用户信息表CREATE TABLE USER_INFO(USER_ID VARCHAR2(30) NOT NULL PRIMARY KEY , -- uesridUSER_NAME VARCHAR2(50) NOT NULL , ——用户名 USER_CN_NAME VARCHAR2（50) NOT NULL , -—用户名称 PASSWARD VARCHAR2（50） NOT NULL ， ——密码 SEX VARCHAR2（2) NOT NULL,网上图书销售管理系统系统前台管理系统后台管理首页图书浏览 用户注册登录订单结算购物车图书类别管理 图书信息管理用息管理 订单管理管理员管理进货管理ADDRESS VARCHAR2（100）NOT NULL，E_MAIL VARCHAR2（100）NOT NULL,FIXED_PHONE VARCHAR2（30）NOT NULL ，PHONE VARCHAR2（30)）-—管理员信息表CREATE TABLE ADMIN_INFO（ADMIN_ID VARCHAR2（30) NOT NULL PRIMARY KEY , -- uesrid ADMIN_NAME VARCHAR2（50) NOT NULL ，--用户名USER_CN_NAME VARCHAR2(50）NOT NULL , -—用户名称PASSWARD VARCHAR2(50) NOT NULL —-密码)--图书分类信息表CREATE TABLE CODE_BOOK_TYPE（CODE VARCHAR2(10) NOT NULL PRIMARY KEY , —-代码NAME VARCHAR2（100）NOT NULL –名称）——图书基本信息表CREATE TABLE BOOK_INFO（BOOK_ID V ARCHAR2（30) NOT NULL PRIMARY KEY, ——图书编号BOOK_CODE V ARCHAR2(10）NOT NULL ,--图书分类BOOK_NAME V ARCHAR2（30) NOT NULL ,——图书名称BOOK_PRESS V ARCHAR2（30）NOT NULL，—-图书出版社BOOK_AUTHOR V ARCHAR2（30）NOT NULL, --图书作者BOOK_PAGES NUMBER NOT NULL ，—-图书页数BOOK_SELL_PRESS NUMBER NOT NULL ，——图书销售价格BOOK_BY_PRESS NUMBER NOT NULL ,—--图书进货价格BOOK_PUBLICATION_DATE DATE ，-—图书出版日期BOOK_INTRODUCTION V ARCHAR2(500)，—-图书介绍BOOK_PIC BLOB——图片）-—订单详细信息表CREATE TABLE BOOK_ORDER_INFO(ORDER_ID VARCHAR2(30) NOT NULL PRIMARY KEY ,——订单号USER_ID VARCHAR2(30）NOT NULL ,——订购用户ORDER_DATE DATE DEFAULT SYSDATE ，-—订购日期BOOK_ID V ARCHAR2(30) NOT NULL ,-—图书编号BOOK_NAME V ARCHAR2（30) NOT NUL，–图书名称BOOK_SELL_PRESS NUMBER NOT NULL，--图书价格BY_NUMBER NUMBER NOT NULL-—购买数量）——进货详细信息表货号,书号,数量,出版社,书名，作者CREATE TABLE BOOK_ PURCHASE_INFO(PURCHASE_ID VARCHAR2(30）NOT NULL PRIMARY KEY ,—-货号BOOK_ID V ARCHAR2（30) NOT NULL ，-—书号PURCHASE_NUMBER NOT NULL, —-数量BOOK_PUBLICATION_DATE DATE ，—-出版社BOOK_NAME V ARCHAR2(30) NOT NUL,—-书名BOOK_AUTHOR V ARCHAR2（30）NOT NULL —-作者）——向图书基本信息表（BOOK_INFO）插入一条数据记录INSERT INTO BOOK_INFOVALUES(‘000000000000001’, ‘01’,‘红楼梦’，‘中国出版社’,’曹雪芹’,’1000','99'，’90',to_date（‘2012-12—12'，’YYYY—MM-DD’）,'四大名著之一’,null）;Commit；。
管理信息系统数据流程图和业务流程图和E-R图
1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要,则编制相应的采购订货单,并交送给供应商提出订货请求。
供应商按订单要求发货给该公司采购部，并附上采购收货单。
公司检验人员在验货后,发现货物不合格，将货物退回供应商,如果合格则送交库房.库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商.画出物资订货的业务流程图。
(共10分）2．在盘点管理流程中,库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点.根据以上情况画出业务流程图和数据流程图。
（共15分）3。
“进书”主要指新书的验收、分类编号、填写、审核、入库。
主要过程：书商将采购单和新书送采购员；采购员验收,如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号,填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书,如果合格就入库，并更新入库台帐；如果不合格就退回。
“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单,并更新销售台帐.顾客凭收费单可以将图书带离书店,书店保安审核合格后，放行,否则将让顾客到收银员处缴费.画出“进书"和“售书”的数据流程图.进书业务流程：进书数据流程:售书业务流程：售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的,需进行报损处理，即这些货品清除出库房.具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。
主管审核后确定清单上的货品必须报损,则进行报损处理，并根据报损清单登记流水帐,同时修改库存台帐;若报损单上的货品不符合报损要求,则将报损单退回库房。
E-R图(商店)
概念模型E-R图物理模型E-R图转换新建create database 商店CREATE SCHEMA sd分店表CREATE TABLE sd.分店(分店号char(6) PRIMARY KEY CHECK(SUBSTRING(分店号,1,2)>='AA' AND SUBSTRING(分店号,1,2)<='ZZ'AND SUBSTRING(分店号,3,4)>='0000'AND SUBSTRING(分店号,3,4)<='9999'),店址char(10) UNIQUE NOT NULL,店面面积numeric CHECK(店面面积>=1000))员工表CREATE TABLE sd.员工(员工号char(9) PRIMARY KEY CHECK(right(员工号,3)>='000' AND right(员工号,3)<='999'),分店号as convert(char(6),left(员工号,6)) persistedFOREIGN KEY REFERENCES sd.分店(分店号),负责人char(8) FOREIGN KEY REFERENCES sd.员工(员工号) NULL,工资money CHECK(工资BETWEEN 1000 AND 10000))零售商表CREATE TABLE sd.零售商(零售商号char(5) PRIMARY KEY CHECK(SUBSTRING(零售商号,1,1)='A'AND SUBSTRING(零售商号,2,4)>='0000'AND SUBSTRING(零售商号,2,4)<='9999'),零售商名char(16),地址char(20))客户表CREATE TABLE sd.客户(员工号char(8) FOREIGN KEY REFERENCES sd.员工(员工号) NOT NULL,零售商号char(5)FOREIGN KEY REFERENCES sd.零售商(零售商号) NULL,客户号char(6) PRIMARY KEY CHECK(SUBSTRING(客户号,1,2)='XY'AND SUBSTRING(客户号,3,4)>='0000' AND SUBSTRING(客户号,3,4)<='9999'),签约日期datetime DEFAULT getDATE(),金额money)客户明细表CREATE TABLE sd.客户明细(客户号char(6) FOREIGN KEY REFERENCES sd.客户(客户号) NOT NULL,序号smallint,产品名称char(18),单价money CHECK(单价>0) DEFAULT NULL, 数量tinyint CHECK(数量>0) NOT NULL PRIMARY KEY (客户号,序号))。
管理信息系统数据流程图和业务流程图和E-R图
请用决策表(或决策树表达上述运费的计算方法(货物重量用W表示,单位:吨13.某公司的销售折扣政策如下:
当顾客的交易额少于50000元(包括50000元,则折扣率R=0;
当顾客的交易额大于50000元时,假若该客户最近三个月无欠款,则折扣率R=15%,否则看该客户是否为20年以上老客户,是则折扣率R=10%,不是则折扣率R=5%请绘制决策树。决策表(共7分
(1根据以上描述,绘出生产资料“出库”的业务流程图。(10分
(2根据上题的业务流程绘出生产资料“出库”的数据流程图(5分
6.采购员从库房收到缺货通知单以后,查阅订货合同单,若已订货,向供货单位发出催货请求,否则,填写订货单交供货单位。供货单位发出货物后,立即向采购员发出取货通知单。采购员取货后,发出入库单给库房。库房进行验货入库处理,如发现有不合格货品,发出验收不合格通知单给采购员,采购员据此填写退货单给供货单位。
画出物资订货的业务流程图。(共10分
2.在盘点管理流程中,库管员首先编制盘存报表并提交给仓库主管,仓库主管查询库存清单和盘点流水账,然后根据盘点规定进行审核,如果合格则提交合格盘存报表递交给库管员,由库管员更新库存清单和盘点流水账。如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
最新小型超市系统er图和数据流程图
数据流程图第一层
顾客
预售商品
付款 商品 发票
小型超市 管理系统
订货单 供货单
与订货单不符的供货单
购货款
供货厂商
库存商品信 息
3
库存 管理
缺货单
预售商品 货款
商品 发票
2
销售 处理
到货单
1
进货 处理
订货单 供货单
与订货单不符的供货单
货款
货 款
小商 票品
及
2.2
厂商情况
输入 商品
商品 信息
收预银 售商品 12.1
订货单
编码
已售商 品信息
缺货单
编写 订货 单
3.1
3.3
出库
处理
编写
缺货
单
到货单
3.2
库存商品信息
入库 处理
订货单文件
1.2 供货单 货款核对 订 单不符的供货单
销售管理系统--ER图
实例7 销售管理系统要提高市场竞争力,即要有好的产品质量，同时也要有好的客户服务。
企业要作到能及时相应客户的产品需求，更具需求迅速生产，按时交货，就必须有一个好的计划，使得市场销售和生产制造2个环节能够很好地协调配合。
销售管理是商业企业经营管理中的核心关节，也是一个企业能否取得效益的关键。
如果能做到合理生产、及时销售、库存量最小、减少积压，那么企业就能取得最佳的效益。
由此可见，销售管理决策的正确与否直接影响了企业的经济效益。
在手工管理的情况下，销售人员很难对客户作出正确的供货承诺，同时企业的生产部门也缺少一份准确的生产计划，目前的生产状况和市场的需求很难正确的反映到生产中去，部门之间的通讯也经常部畅通。
这在激烈竞争的市场中是非常不利的。
企业销售管理系统就是在这种状况下出现的。
它利用计算机的技术，使得企业生产、库存和销售能够有利结合起来，产销连接，提高企业的效率和效益。
第一节系统设计一、系统客户要求系统开发的目标是实现企业销售管理的系统化、规范化和自动化。
这是在用户要求的基础上提出来的，用户要求如下。
●产销衔接。
利用销售管理系统后，要求能够对整个生产过程进行实时的监控，特别是一些半产品和热销产品的库存量和生产能力。
对于即将生产完成的产品，能够提前将信息由生产部门传递到销售部门，这样销售部门可以根据客户订单的要求，提前做好发货的准备；对也不能按时完成的产品，系统自动向经理发出警报，以便及时采取措施。
●产品库存。
通过本系统能够清楚的看到企业库存中的产品数量、存放地点等信息。
使得生产部门和销售部门都能够根据库存信息做出决策。
●订单管理。
对于销售部门输入的订单能够通过电脑以这跟踪下去。
企业做到以销定产，在库存中备有一定的储备量。
●客户管理。
能够对企业的顾客有一个清楚地了解，通过客户管理分保持和客户良好的关系。
即使得到客户反馈的意见，上交有关部门及时处理。
●发货计划。
根据客户订单的要求和企业现有的库存，制定发货数量、发货顺序等计划。
E-R图
病房号
床位号
科名
科地址
科电话
m
1 组成
病 房
科 室
1 入住 从属
1
m m 1 诊治 医生
m
病 人
病历号
姓名
性别
工作证号
姓名
职称
年龄
2012-5-27
7
根据上述模型建立数据库
• 用VB进行数据的查询
2012-5-27
8
0
顾客名 顾客代码
地址
联系电话 负责人
顾 客 n 订货
订货代码
订货日期 订货量 订货额
m 商 品
商品代码 商品名Biblioteka 2012-5-27生产日期
单价
1
关系数据模型 • 顾客库：顾客代码，顾客名，地址，联系 电话，负责人； • 商品库：商品代码，商品名，单价，生产 日期； • 订货库：订货代码，订货日期，订货量， 订货额，顾客代码，商品代码。
2012-5-27 3
工厂 1 构成 m 仓库 1
1
组成
n n
车间
1 隶属
制造 m 存放 m 零件 n 1 存放 m m 产品 装配 m 工人
2012-5-27
4
• • • • • • • •
• 关系模式 工厂(厂名，厂长姓名) 车间(车间号，间主任姓名，地址，电话，厂名) 工人(职工号，姓名，年龄，性别，工种，车间号) 仓库(仓库号，仓库主任姓名，电话，厂名) 产品(产品号，价格，仓库号) 零件(零件号，重量，价格，仓库号) 制造(车间号，零件号) 装配(零件号，产品号)
2012-5-27
5
• • • •
某医院病房计算机管理中心需要如下信息： 科室：科名、科地址、科电话、医生姓名 病房：病房号、床位号、所属科室名 医生：姓名、职称、所属科室名、年龄、工 作证号 • 病人：病历号、姓名、性别、诊断、主管医 生、病房号 • 其中，一个科室有多少个病房、多少个医生， 一个病房只能属于一个科室，一个医生只属 于一个科室，但可负责多个病人的诊治，一 个病人的主管医生只有一个。
管理信息系统数据流程图和业务流程图和E-R图
1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。
供应商按订单要求发货给该公司采购部，并附上采购收货单。
公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。
库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。
画出物资订货的业务流程图。
（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图和数据流程图。
（共15分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。
主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。
“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。
顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。
画出“进书”和“售书”的数据流程图。
进书业务流程：书商采购单/新书采购员入库单退书单编目员合格新图书库管员入库单入库台帐进书数据流程：F3.2不合格采购单售书业务流程：售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。
具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。
主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1实体关系E-R图
如图所示：
NMMNN1 NhomakorabeaN
1
N1
商品信息管理系统实体关系E-R图
2实体属性图：
（1）供应商实体属性E-R分图，
（2）品牌实体属性E-R分图，
（3）单品实体属性E-R分图，
（4）供应商-品牌实体属性E-R分图，
（5）供应商-单品实体属性E-R分图：
（6） 部门实体属性E-R分图：
（8）分类档案FLDA表结构
（7）分类实体属性E-R分图，
（8）次分类实体属性E-R分图；
数据库表基本结构说明
(1)供应商档案GYSDA表结构：
（2）品牌档案CFLPPDA表结构
（3）单品档案DPDA表结构
(4)供应商品牌对照GYSPPDZ表结构
（5）供应商单品对照GYSDPDZ表结构
（6）部门档案表BMDA表结构
（7）经销次分类档案CFLDA表结构
